Как установить центральную пылесборную систему

Перевел SaorY для mozgochiny.ru

Всем мозгодрузьям, здравствуйте! Предлагаю вашему вниманию инструкцию о том,  как своими руками смонтировать центральную пылесборную систему – этакий стационарный пылесос.



kak-ustanovit-tsentralnuyu-pyilesbornuyu-sistemu1



Если вам надоело при уборке таскать пылесос и путаться в проводах, то эта статья про стационарный «пылесос» для вас. Такая пылесборная система удобна, бесшумна и более мощная, чем обычные пылесосы, фильтры в ней более качественные и захватывают даже самые мелкие частицы пыли. При этом воздух, прошедший через систему не возвращается в комнату, а его можно вывести на улицу или подсобное помещение, что также улучшает качество уборки.

Несмотря на кажущуюся сложность, всю систему просто смонтировать самому, имея простые навыки мозгоремесленника, что позволит прилично сэкономить.

Итак, как сделать самому центральную пылесборную систему я покажу на модели Beam Serenity серии 2100. Она состоит всасывающего насоса и пылеприемника, кабеля низкого напряжения, тонкостенных ПВХ труб и фитингов, а также шлангов и пылесборных насадок. Возможно приобретение дополнительных аксессуаров.

Питание пылесборной системы выполнено в двух варианта, оба из которых включают питающую линию в 120 вольт и  управляющую линию низкого напряжения.

Первый вариант требует пневморозетки, которая подключена к линии 120 вольт и управляющей линии. В этом случае система включается сразу при присоединении пылесборного шланга с насадкой в пневморозетку.

Во втором варианте, линия 120 вольт включается в стандартную 8-ми футовую розетку, а пылесборный шланг в специальный коннектор с управляющей линией. Данный вариант является более распространенным в последнее время. При этом управление в обоих вариантах осуществляется с переключателя на пылесборном шланге с насадкой.







Шаг 1: Планирование



kak-ustanovit-tsentralnuyu-pyilesbornuyu-sistemu2





kak-ustanovit-tsentralnuyu-pyilesbornuyu-sistemu3

Основной пылесборный шланг имеет 9 метров в длину, плюс 90 см раздвигающейся трубки с насадкой. Учитывайте  это при выборе места установки входных точек пылесборника. Так мне, для охвата площади в 9х15 метров, нужно две входных точки на втором этаже и две на первом. При моей планировке дома, если установить всасывающий насос с пылесборником в гараже, то три входные точки выведены из гаража через подвал, а четвертая через чердак.

В других вариантах насос с пылесборником устанавливают либо в подвале, либо на первом этаже с выводом вентиляционной трубы на улицу, а пылесборные коммуникации проводят по техническим нишам.





Шаг 2: Входные точки



PM90157A



PM90157B



PM90157C



PM90157C





PM90157D



PM90157E



PM90157F

Самая сложная часть монтажа всей системы состоит  в  прокладке пылесборных коммуникаций, так как необходимо не повредить электрические и сантехнические линии, пожарные кабели, воздуховоды, и изоляцию помещений. Так для минимального повреждения изоляции, ограничите свои работы внутренними стенами, а также используйте вентиляционные и электрические каналы. Пользуйтесь датчиками проводки, чтоб не повредить электрические и пожарные линии.

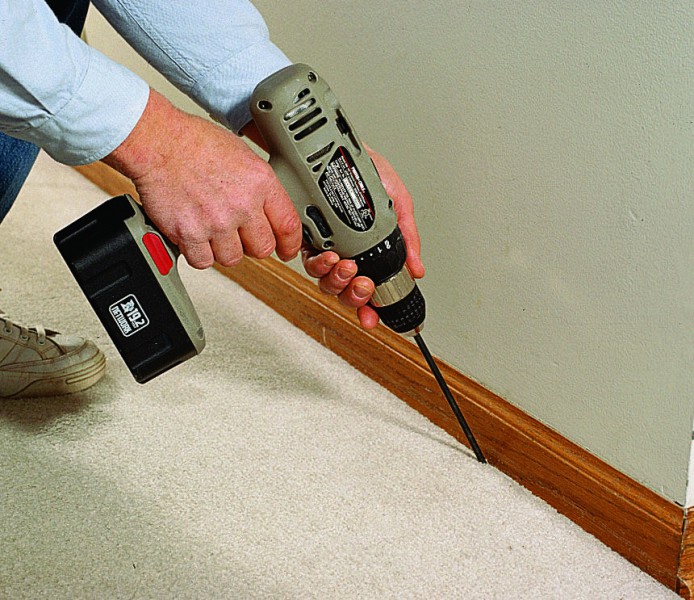

Когда выберете место установки входной точки, в стыке пола и стены под выбранной точкой просверлите сквозное отверстие под углом 45 градусов 6мм-ым сверлом и оставьте его в отверстии – это будет вам ориентиром. Далее приложите коннектор в 30см от пола, разметьте и вырежьте установочное отверстие. Ориентируясь на оставленное сверло, просверлите в полу из подвала отверстие 6 см под пылесборную трубу. Через отверстия пропустите управляющие и питающие провода, присоедините их коннектору, к нему же приклейте 90 градусный фитинг.  Используя уплотнительную прокладку, плотно прикрепите коннектор к стене.





Шаг 3: Прокладка труб



PM90157G



PM90157H



PM90157I



PM90158A



PM90158B

Когда все входные точки самоделки установлены, сделайте разводку труб. Для этого, используя фитинги, крепеж для труб и сами трубы, соедините входные точки с трубой ведущей к насосу. После обрезки труб по размеру, обрабатывайте края от заусенцев и промазывайте ПВХ клеем. Трубы крепите к стенам и потолкам посредством специальных креплений через каждые 3 метра. После разводки труб, произведите разводку управляющих и питающих проводов, сами провода прикрепите к трубам мозгоизолентой или хомутами. В случае повреждения теплоизоляции отремонтируйте ее монтажной пеной.





Шаг 4: Монтаж всасывающего насоса



PM90158C



PM90158D



PM90158E



PM90158F

В гараже в заранее намеченном месте смонтируйте насос с пылесборником. Подсоедините к нему уже сделанную разводку труб, питающие и управляющие провода. Вставьте в пылесборник фильтры, если необходимо выведите вентиляционную трубу на улицу, также используя для этого ПВХ трубы и фитинги.

По инструкции подготовьте поделку к работе, проверьте все соединения и зажимы, включите систему в режим ожидания.

Вот и все, удачной уборки!
