Настольная лампа кинолога своими руками

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток! Сегодня мы с вами сделаем необычную настольную лампу своими руками, которая может работать от USB-порта, блока питания или зарядного устройства для смартфона.

Нам понадобится:

  • Рейки сечением 30×15 мм общей длиной 2,1 метра;
  • Доски размером 110х640мм, толщиной 8 мм;
  • 5В светодиодная лента;
  • 4 мм молочный поликарбонат (акрил);
  • Цианакрилатный, эпоксидный и столярный клей;
  • Кусок тонколистового металла;
  • Крепеж (шурупы, болты и т.д.);
  • Шпилька диаметром 6 мм, барашковые гайки и шайбы;
  • 2-х жильный провод в нейлоновой оплетке;
  • USB-разъем;
  • 3-позиционный тумблер;

Инструменты:

  • Шуруповерт, сверло и биты;
  • Настольная пила, ленточная пила;
  • Паяльник;
  • Наждачная бумага (зернистостью 320 единиц);
  • Нож;
  • Хомуты.
  • Прочее.

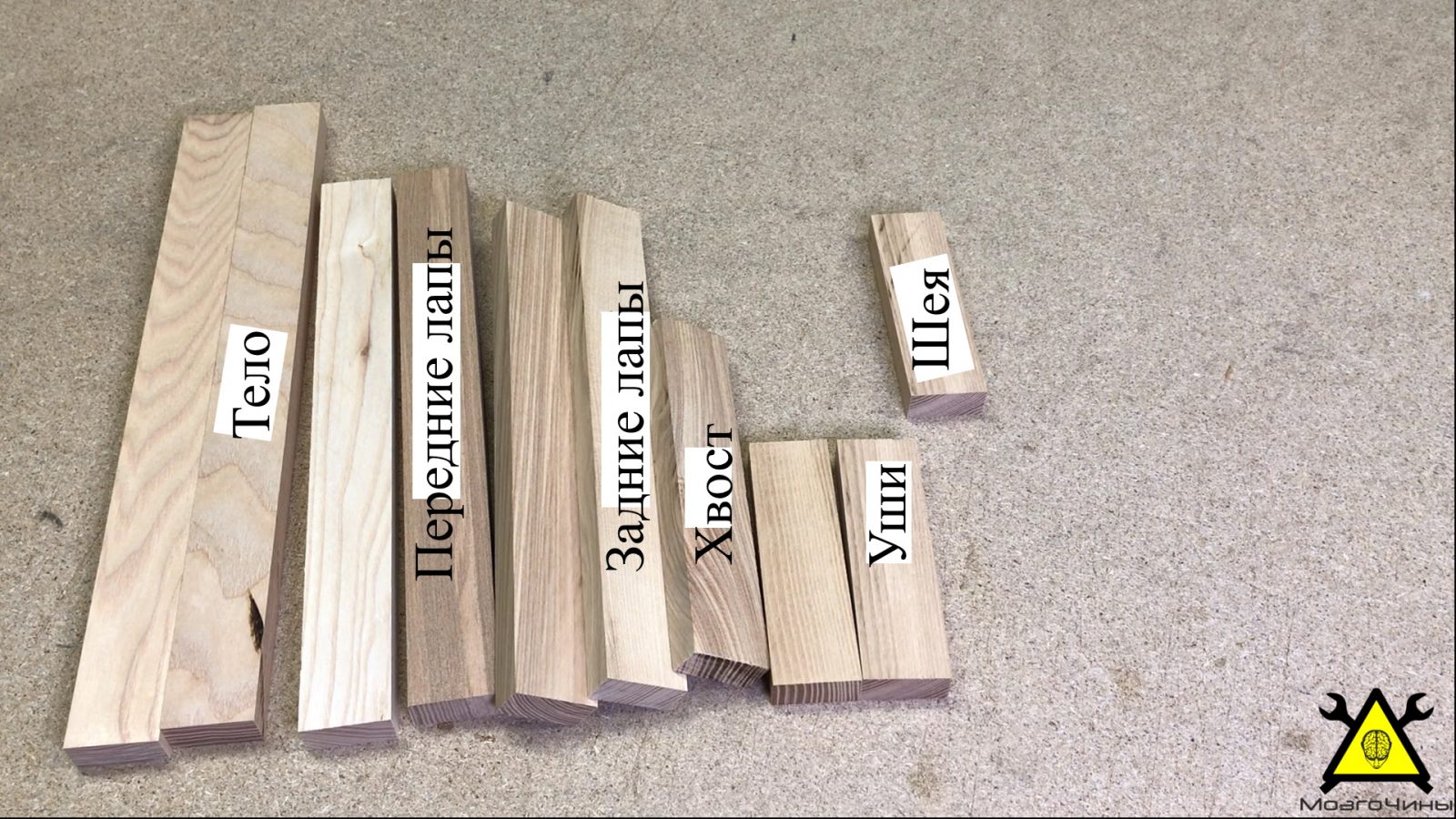

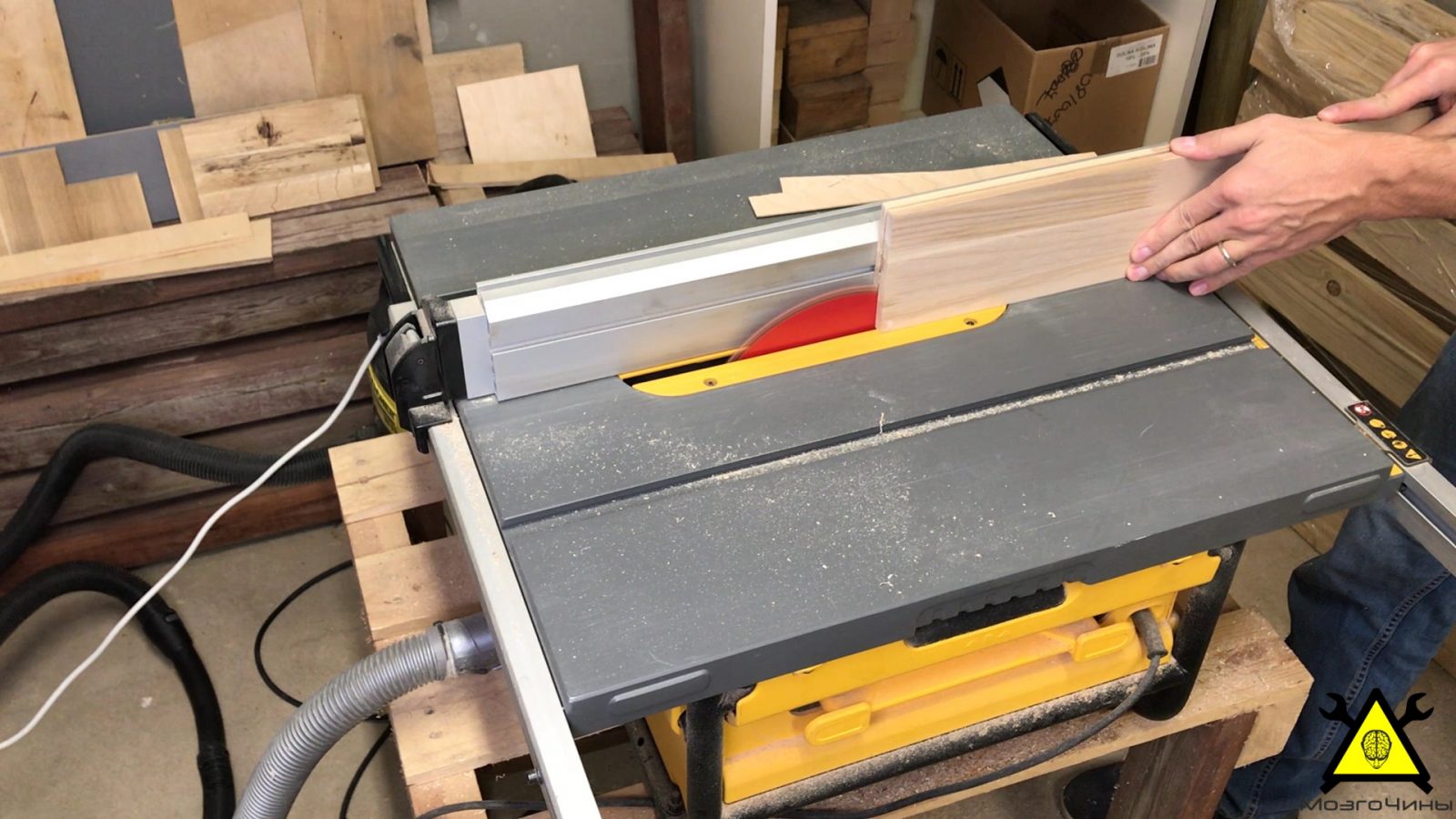

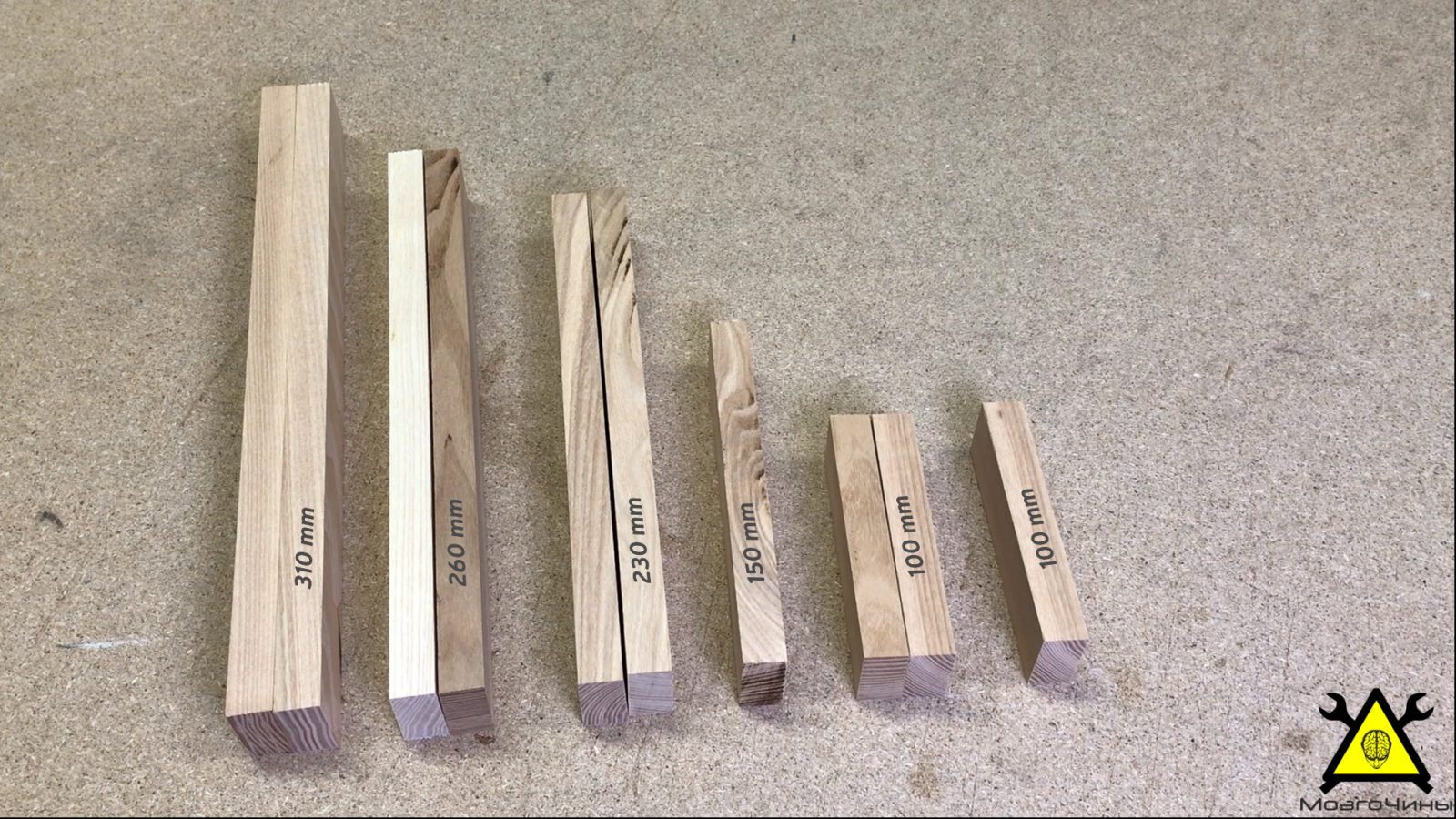

Шаг 1: Порезка заготовок

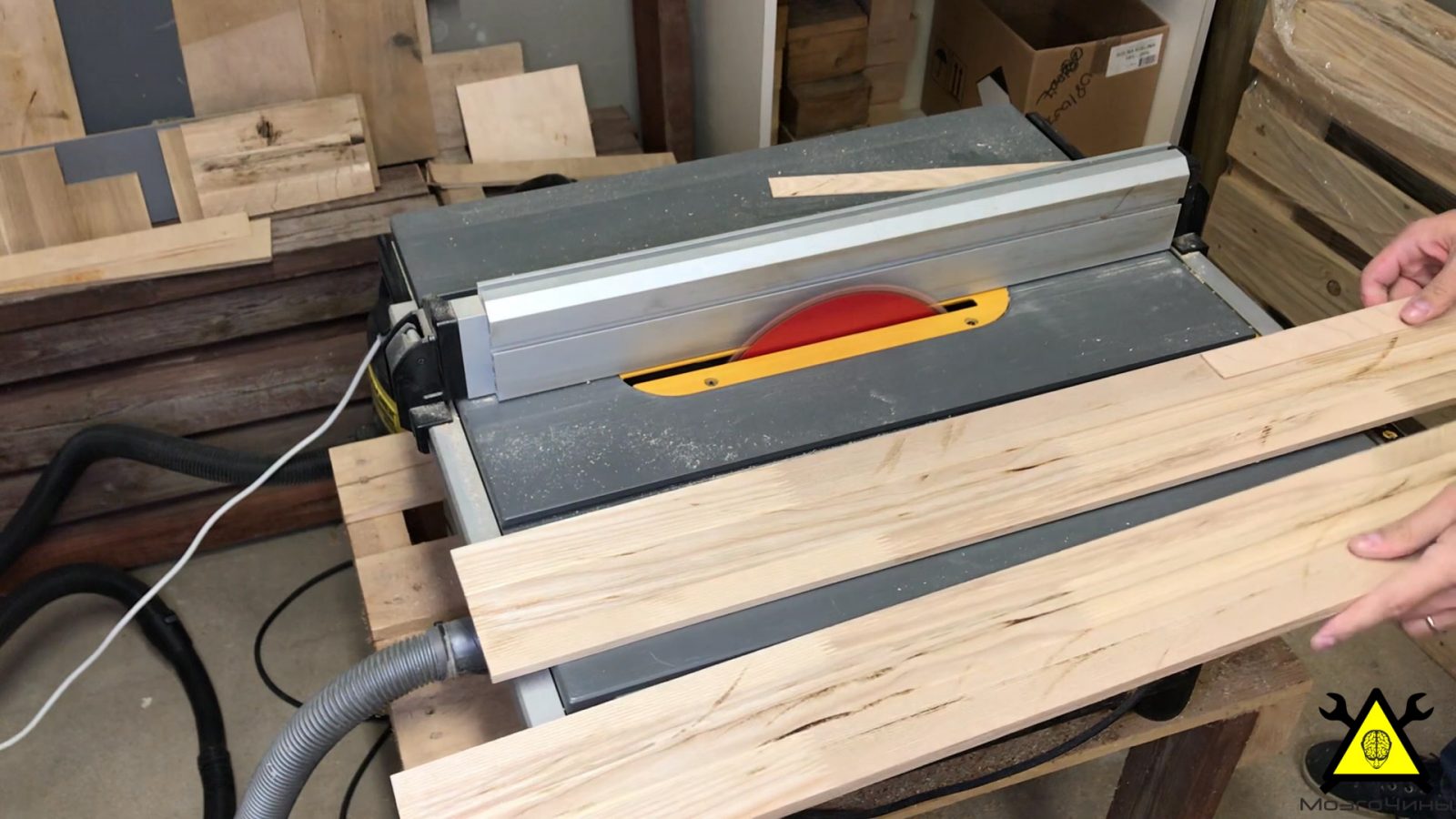

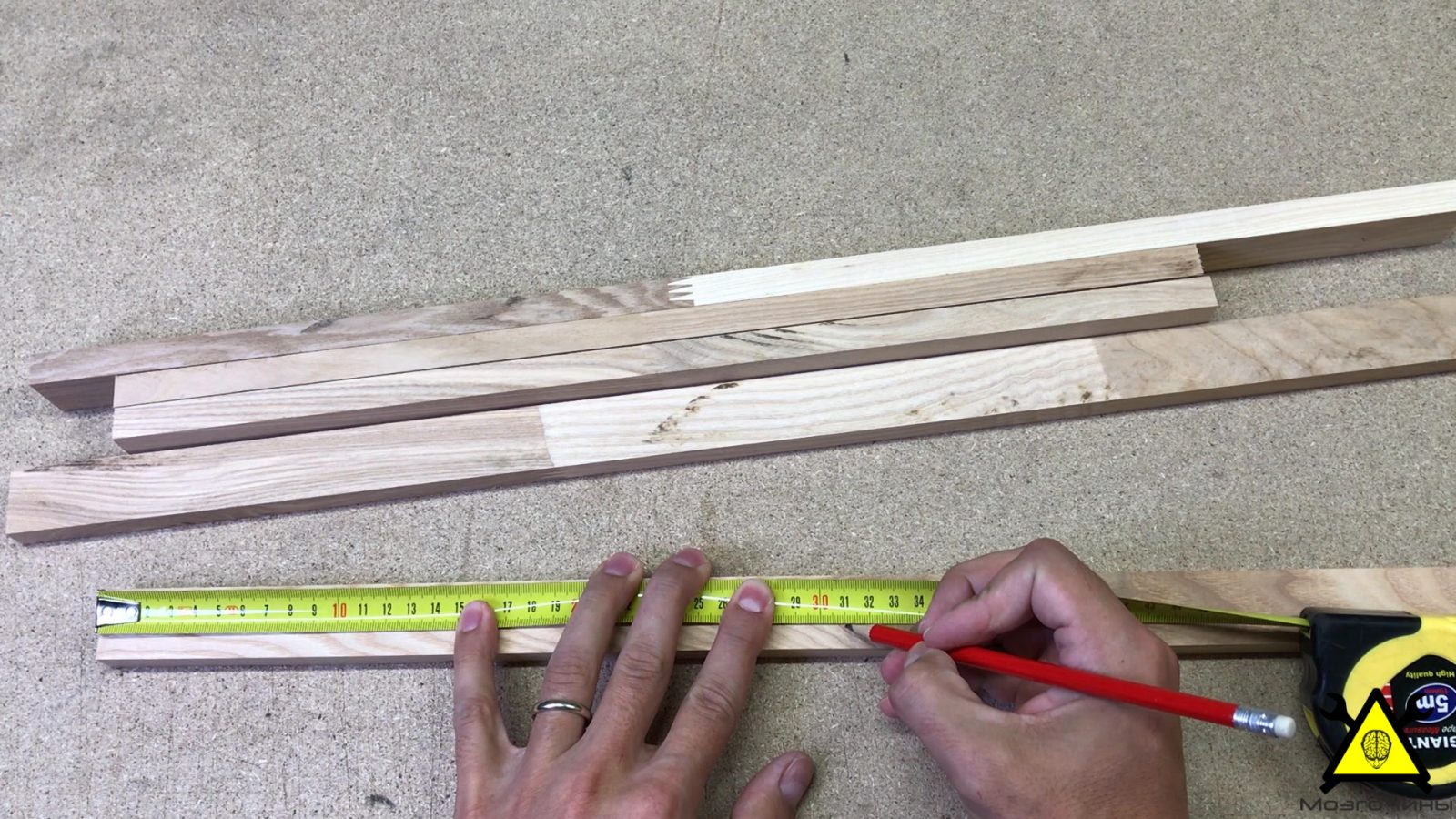

Первое, что нужно сделать – порезать заготовки на нужную длину.

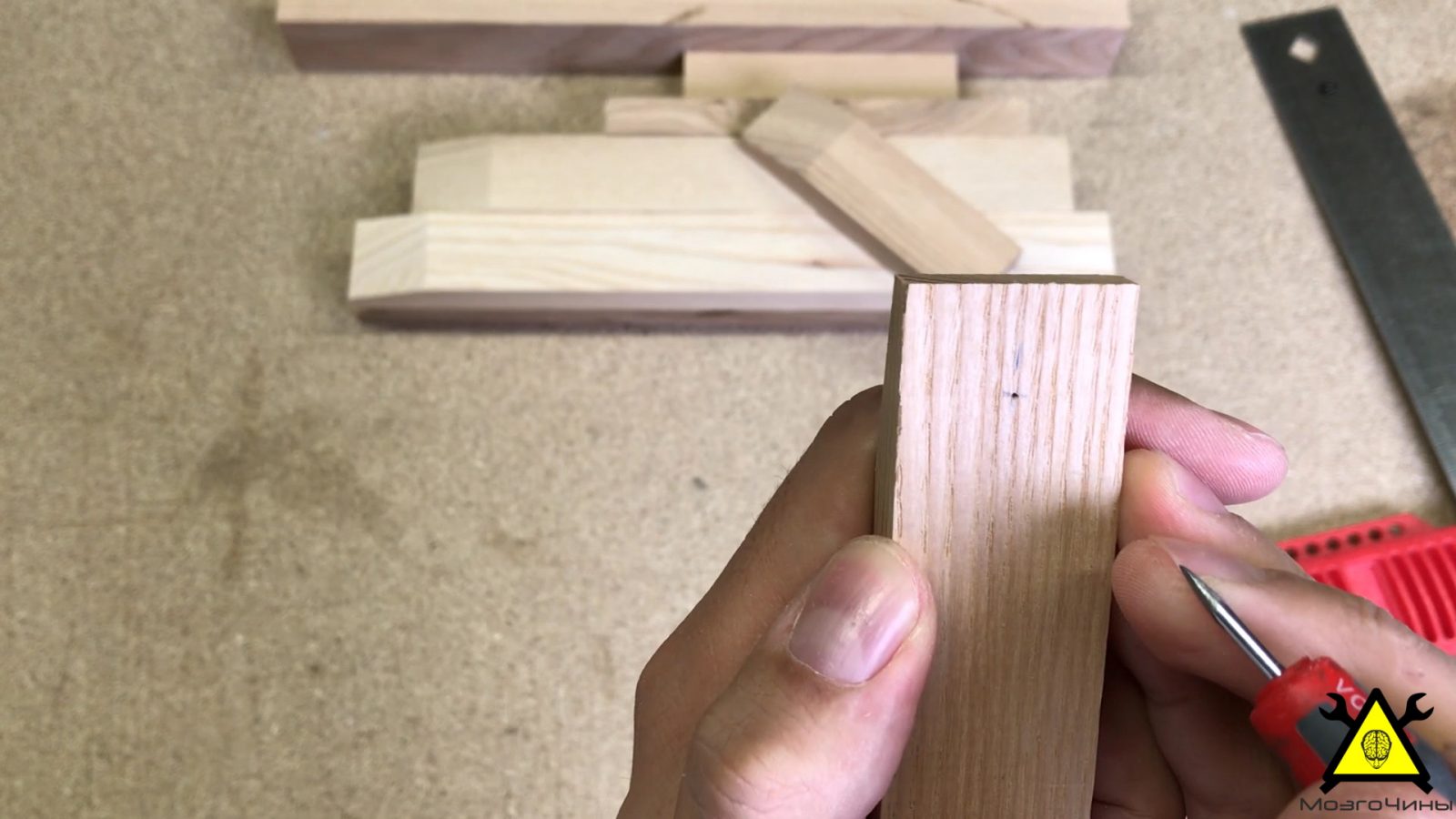

Шаг 2:

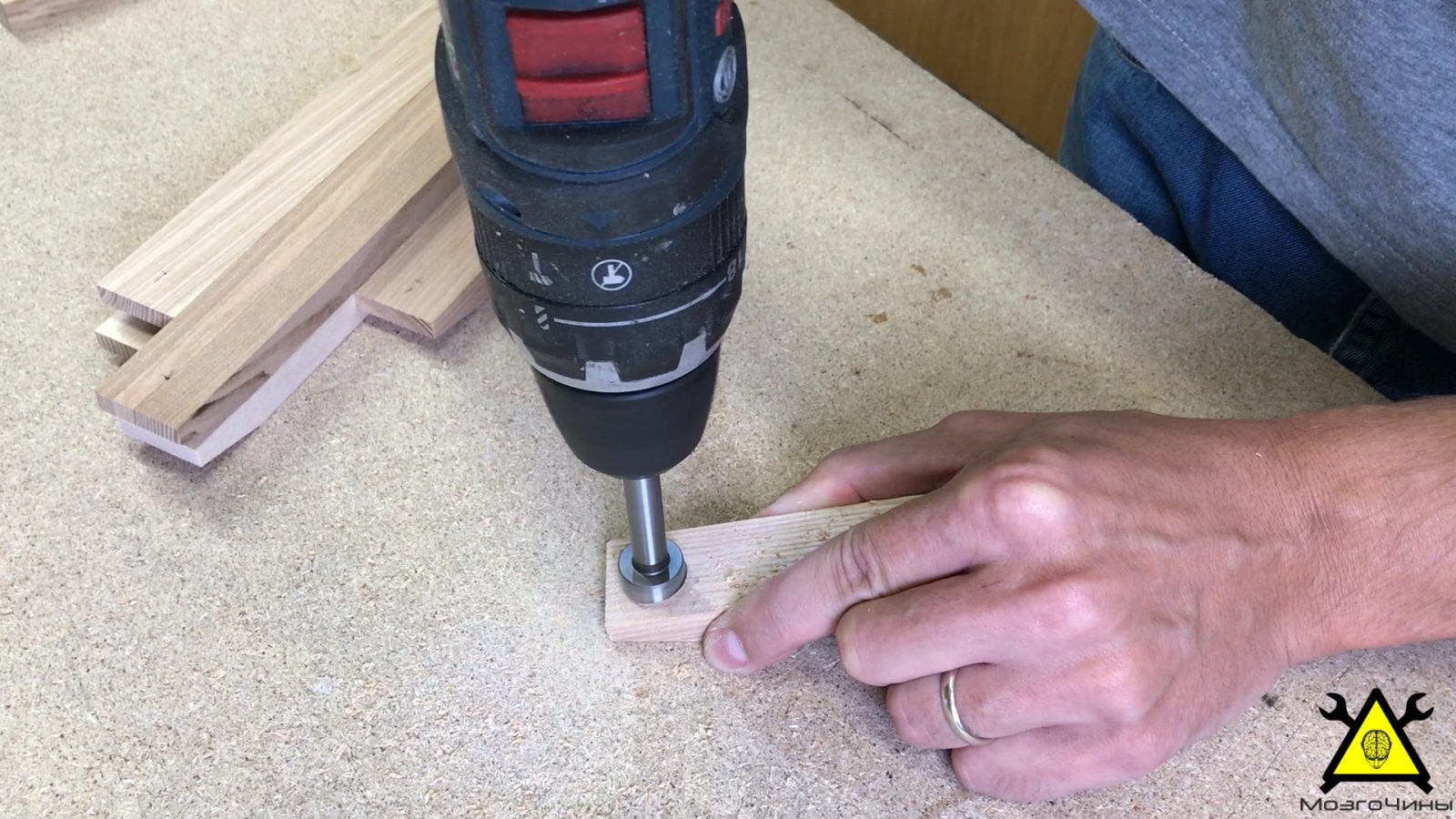

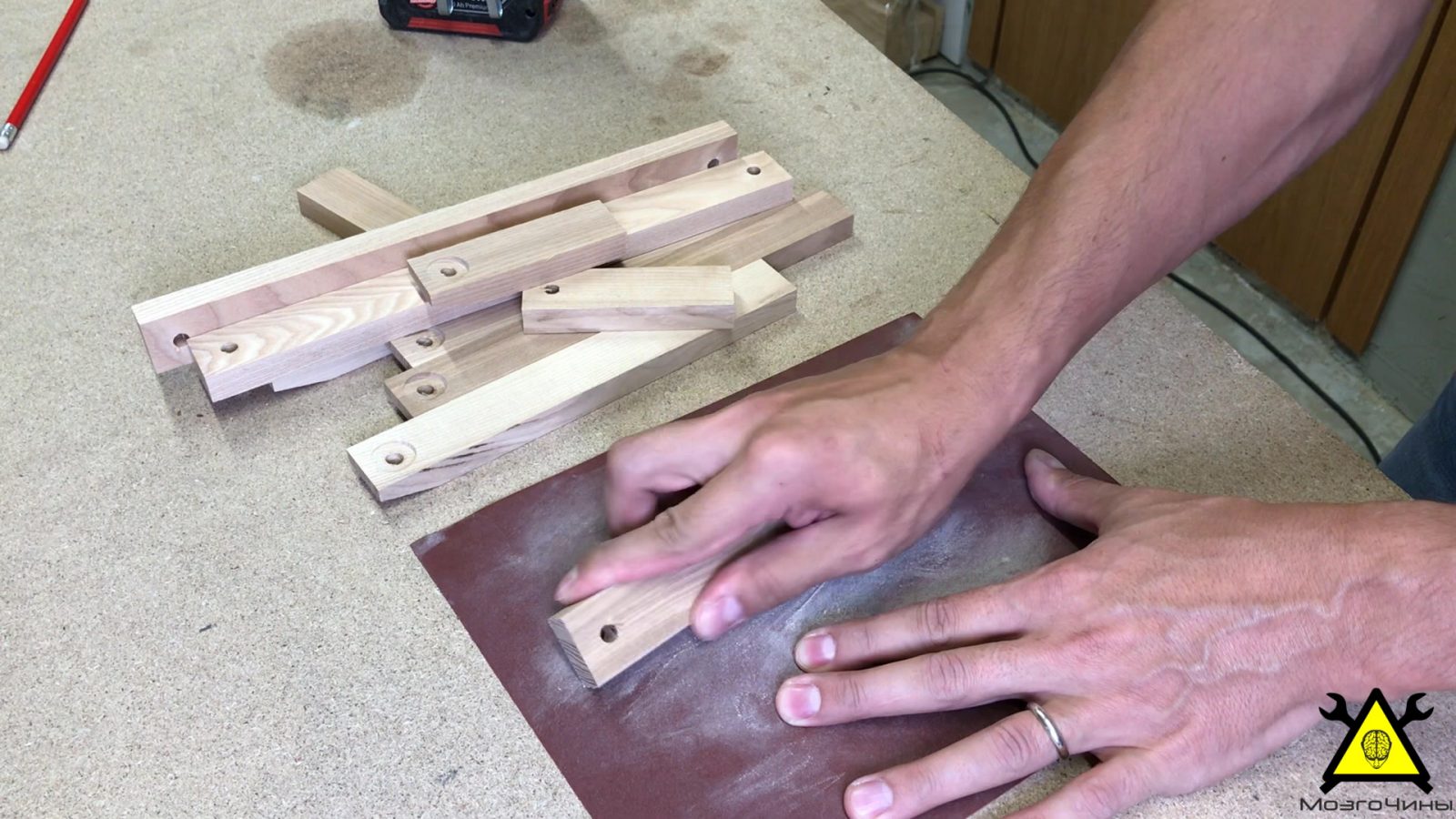

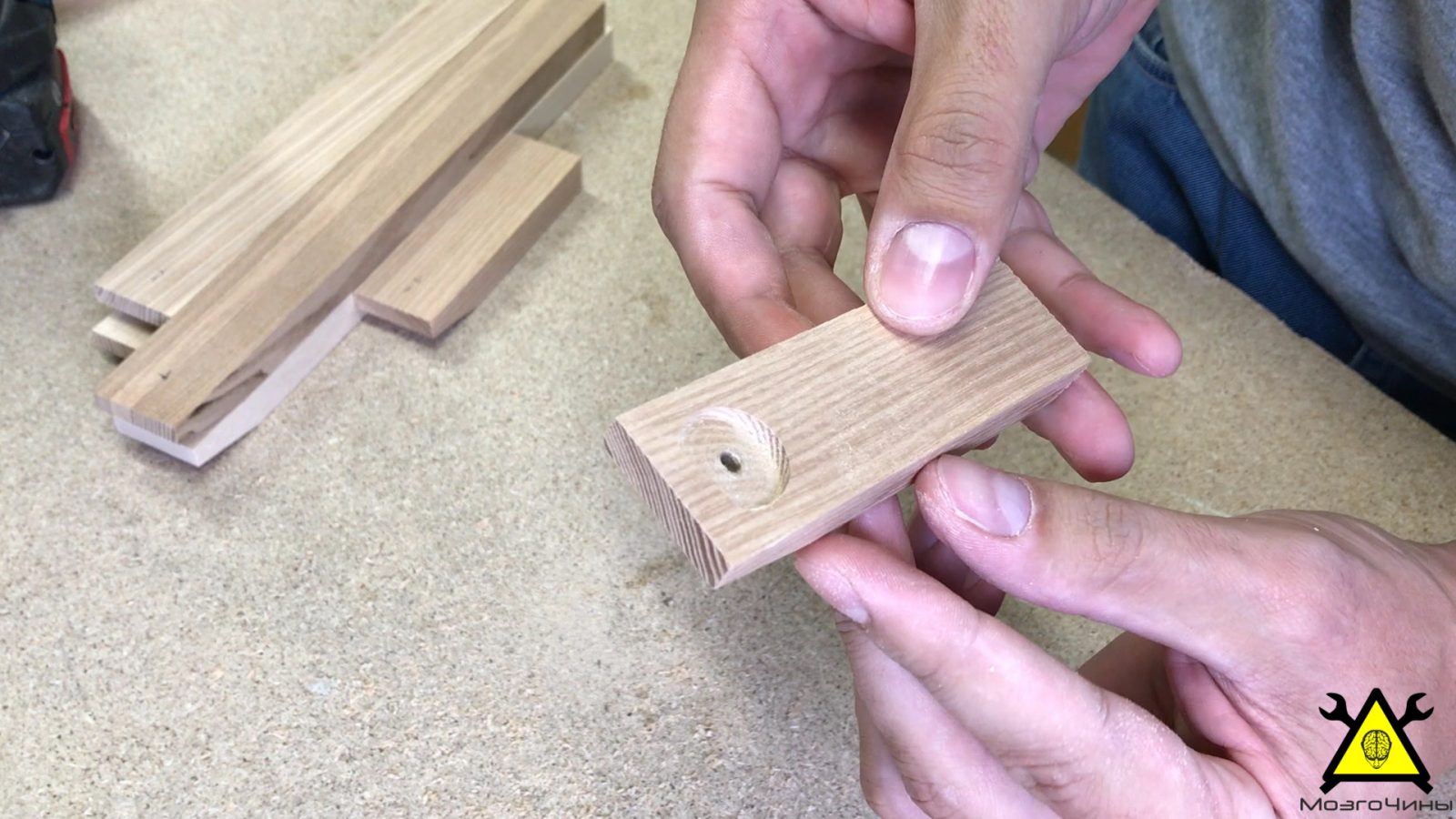

Концы всех четырех ног и ушей подрезаем под небольшим углом. После этого сверлом Форстнера высверливаем небольшое углубление под шайбы. Все остальные отверстия сверлим с помощью 6-миллиметрового сверла и шлифуем наждачной бумагой с зернистостью 320 единиц.

Шаг 3: Шпилька

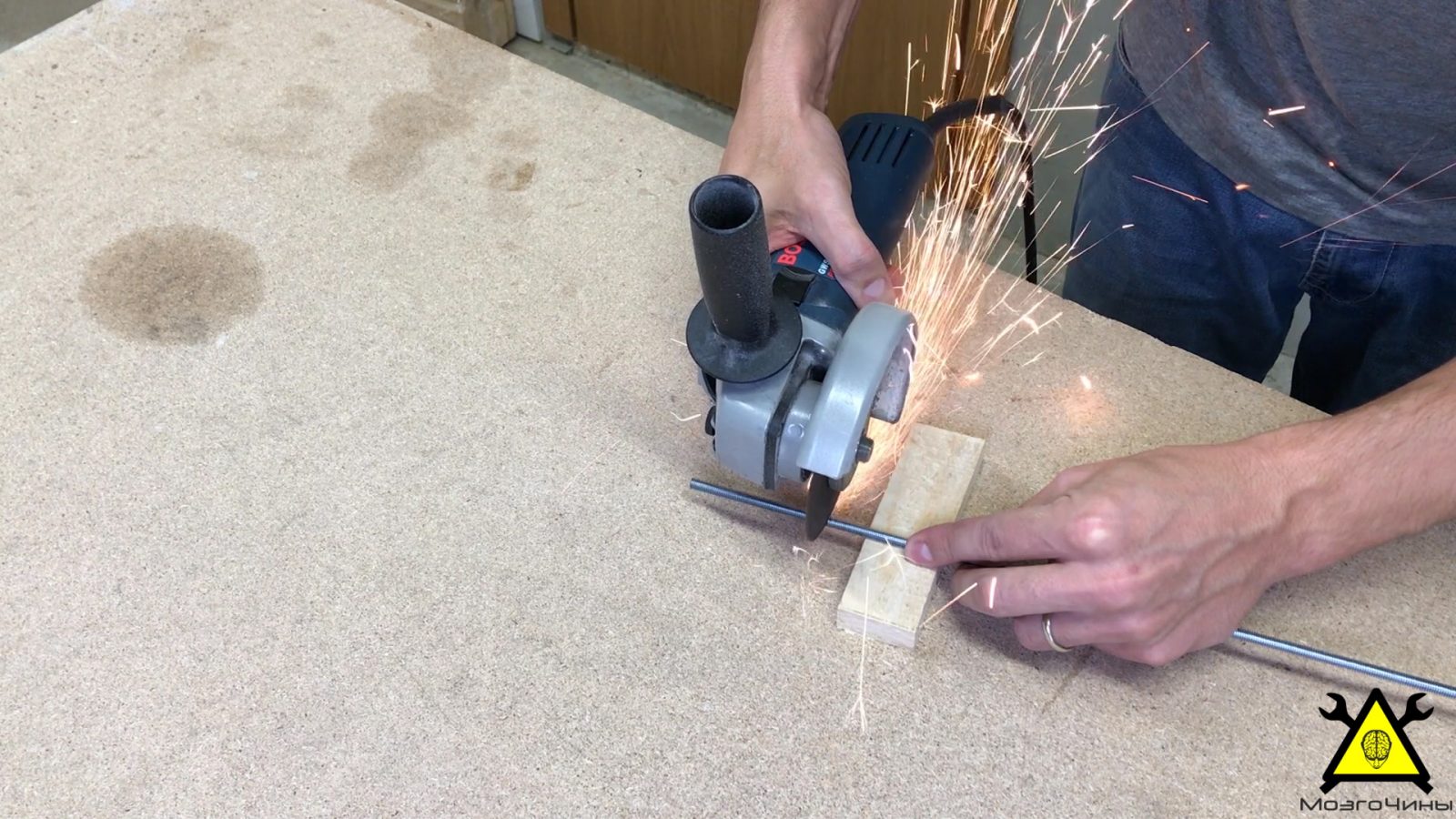

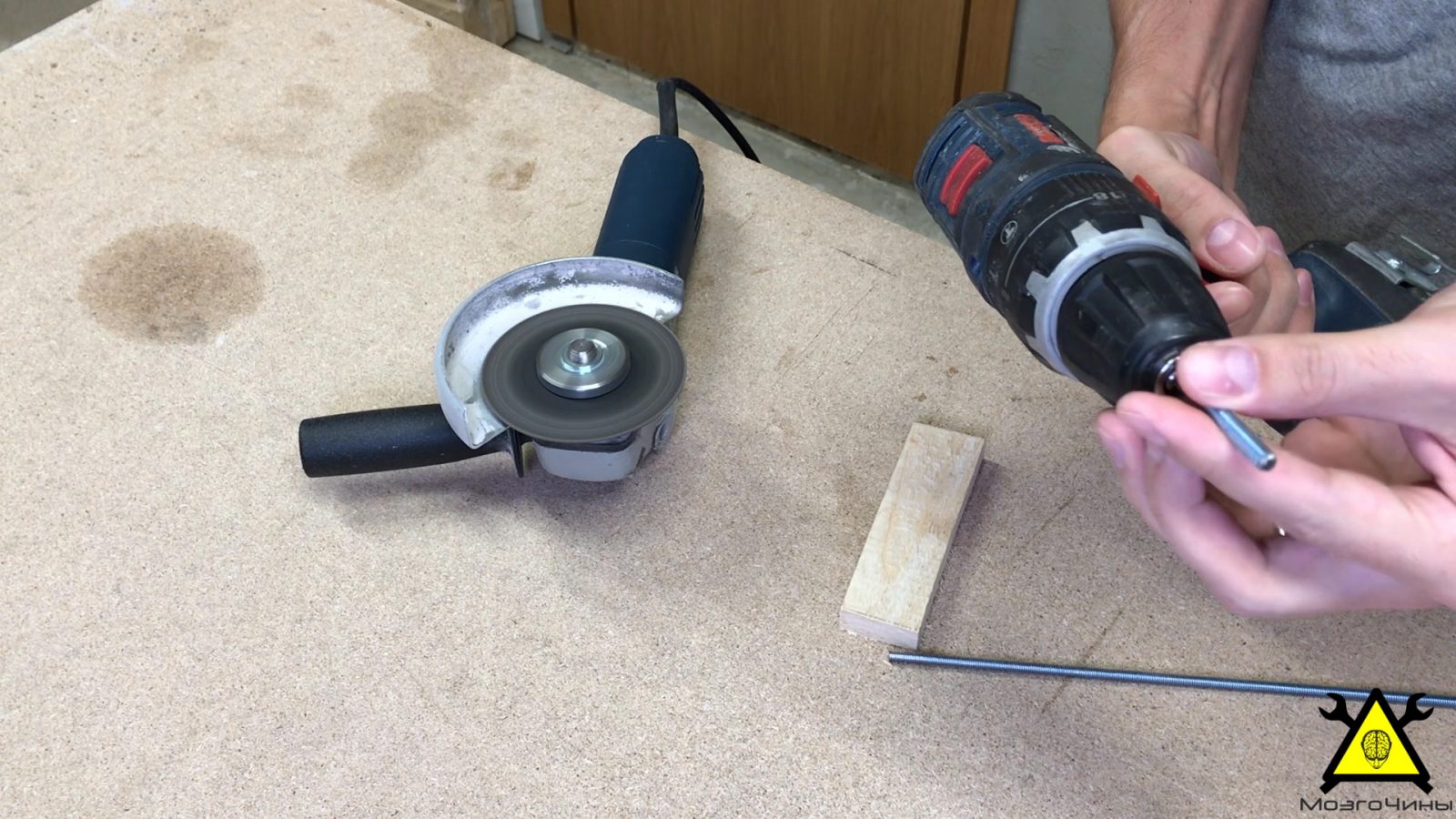

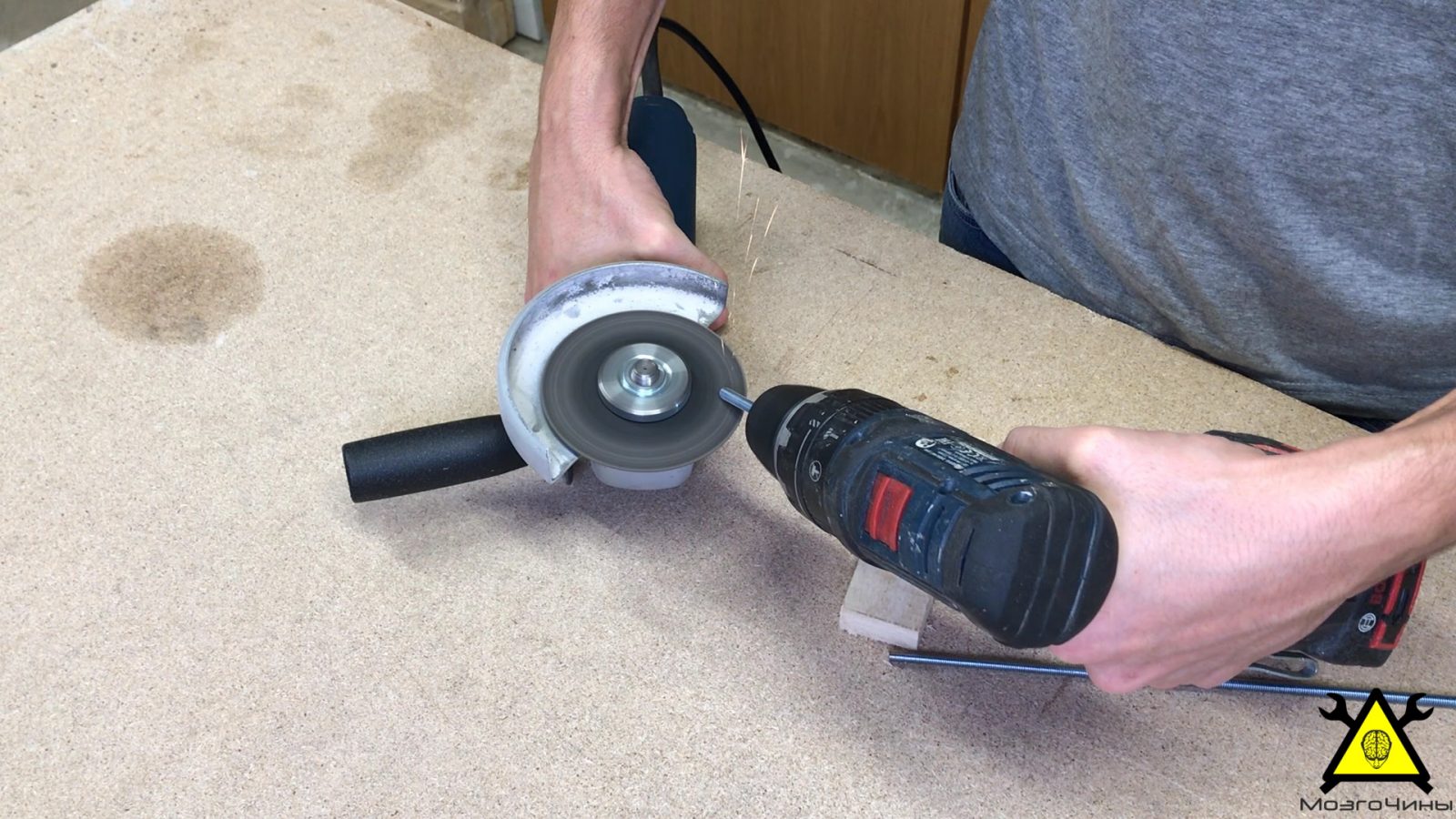

Отрезаем два куска шпильки и закругляем концы заготовок.

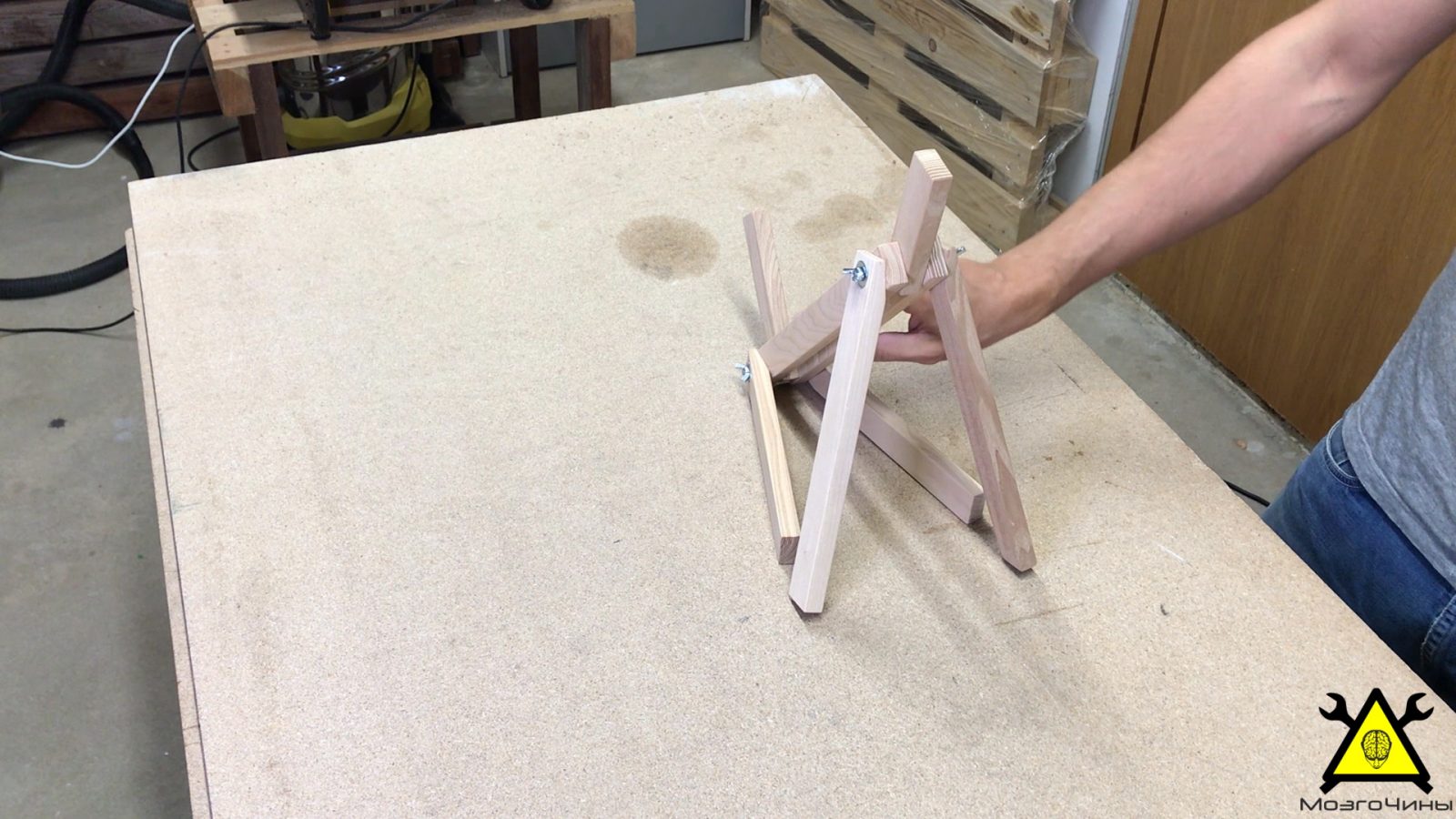

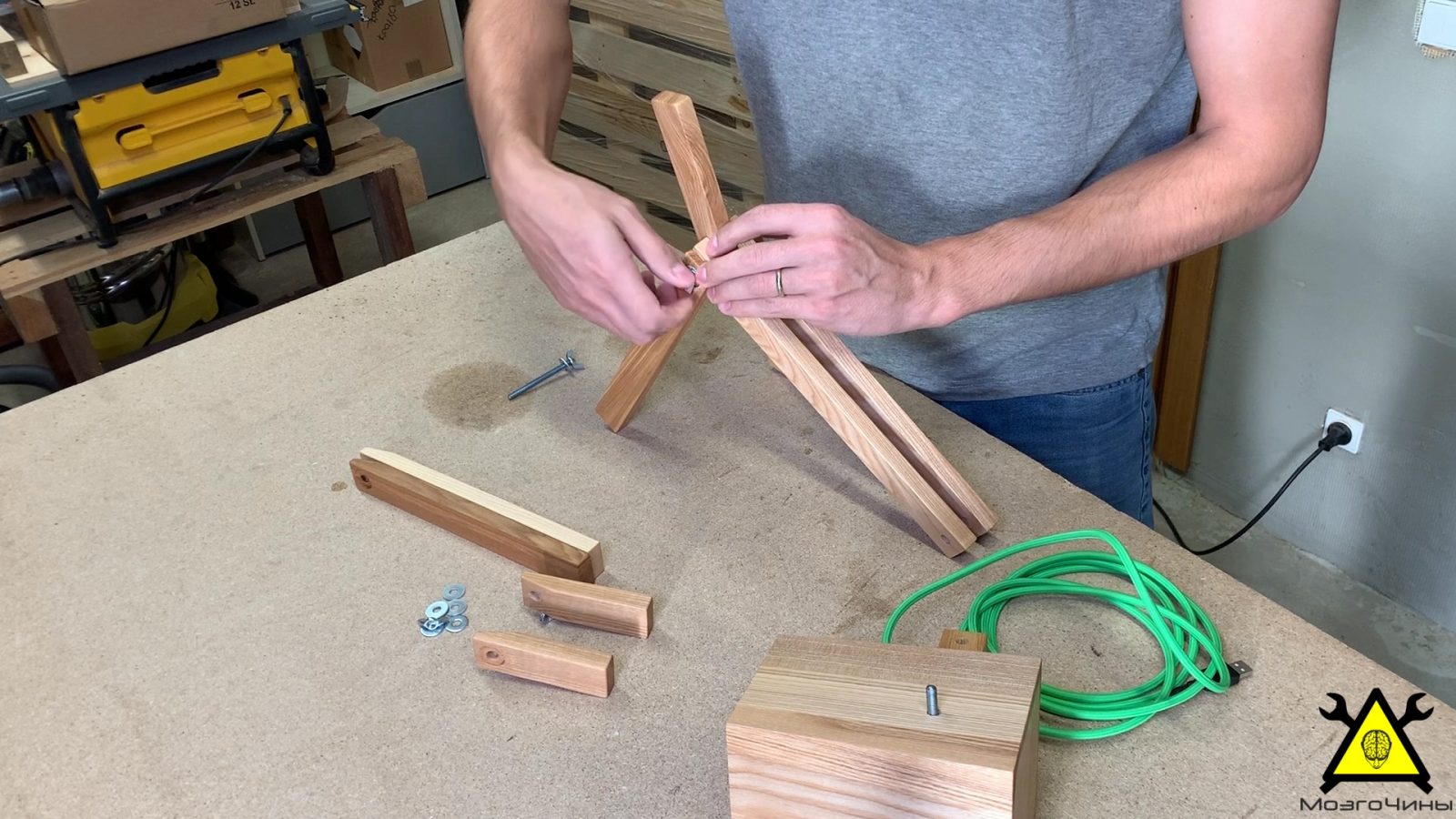

Шаг 4: Тестовая сборка

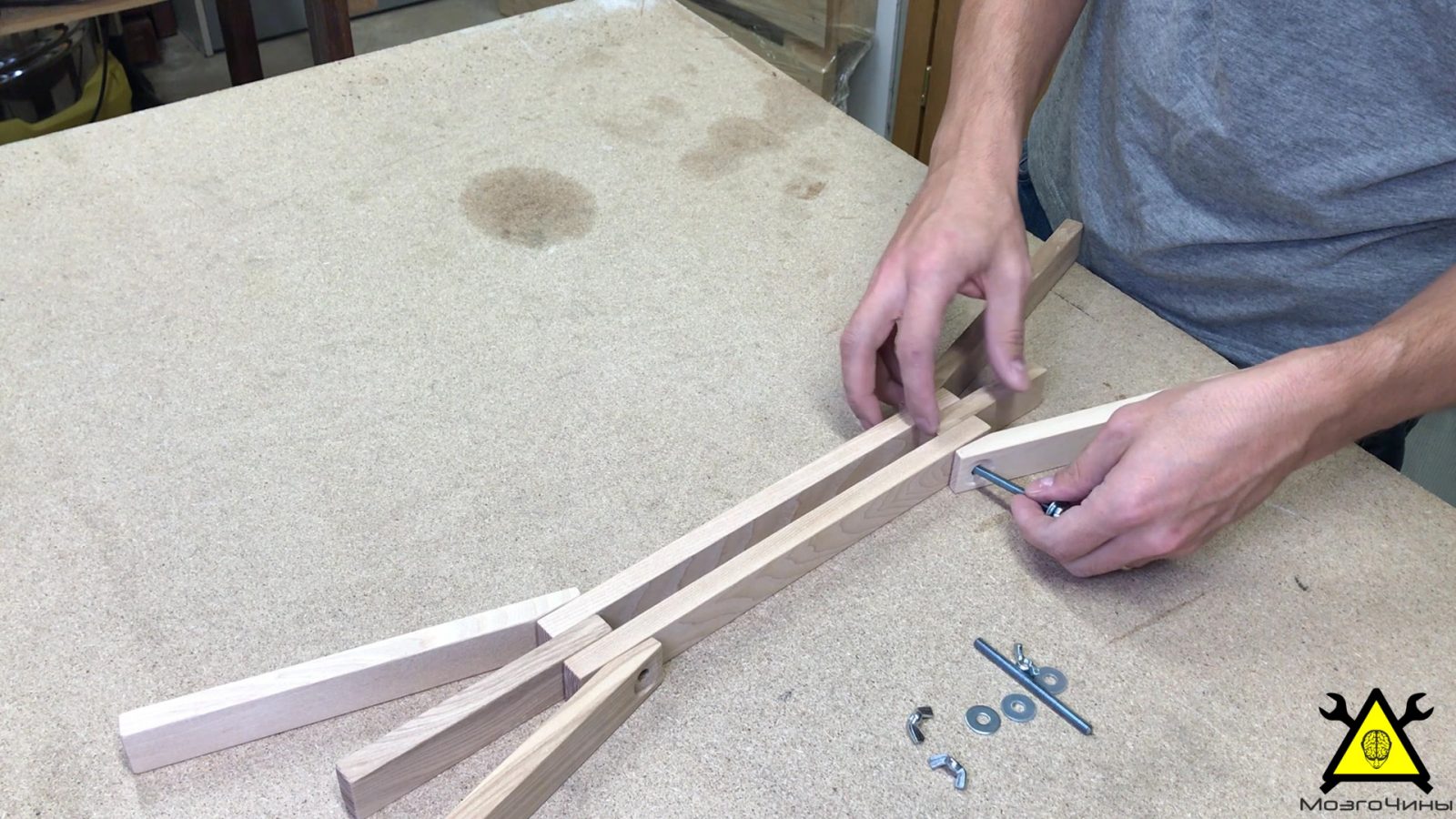

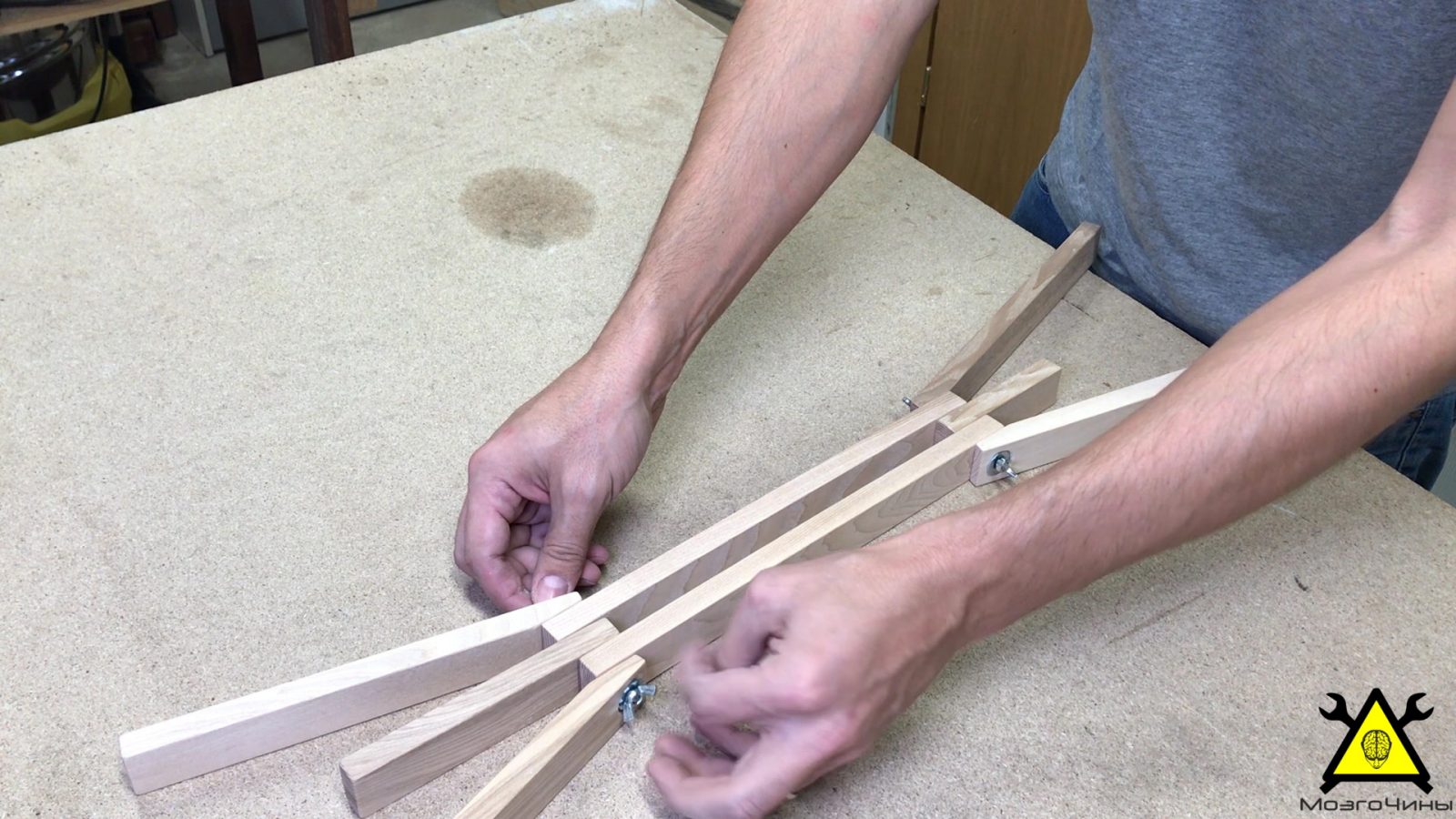

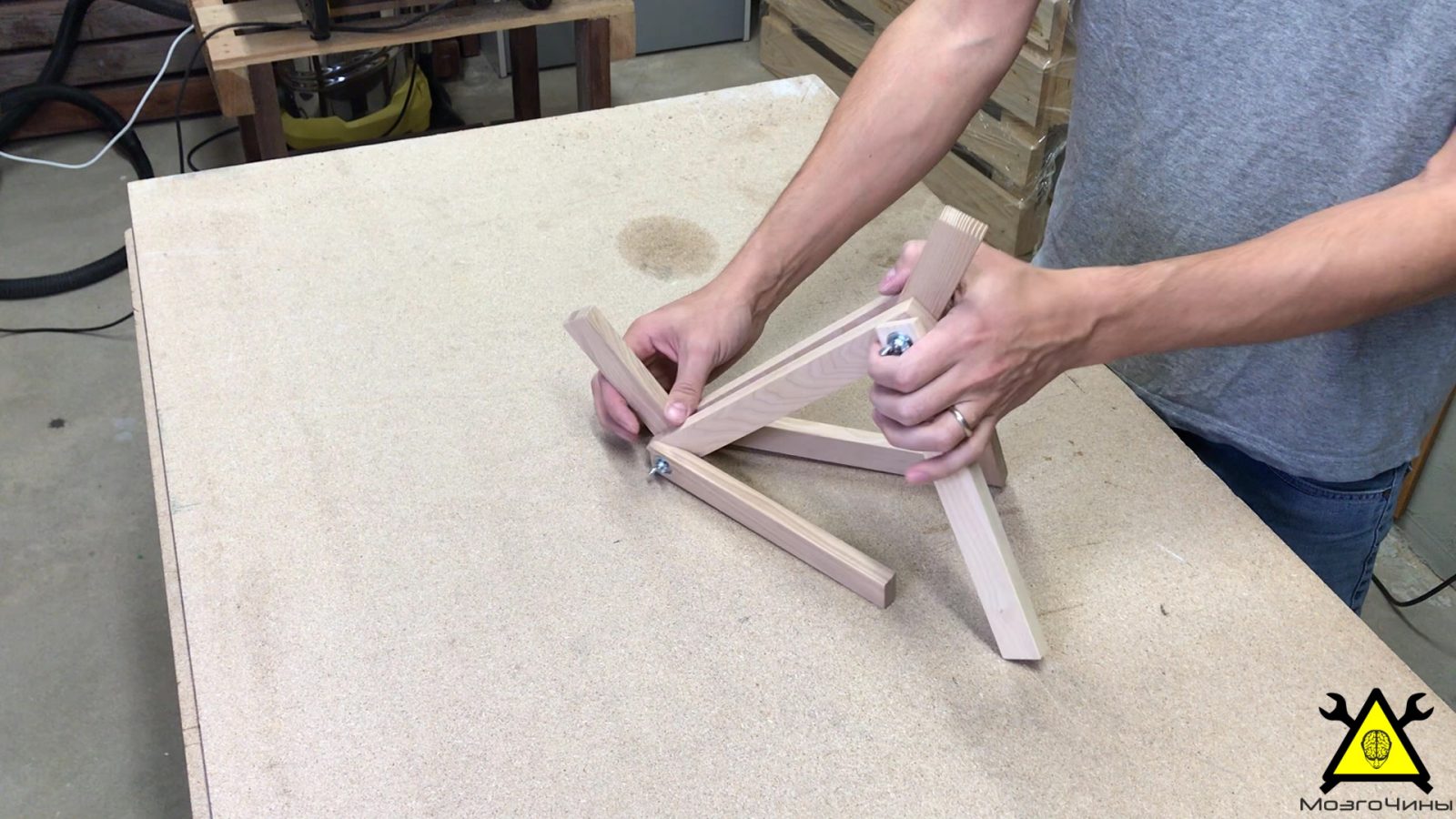

Соберем основу светильника. Проверим элементы конструкции и переходим к изготовлению «головы».

Шаг 5: Элементы плафона

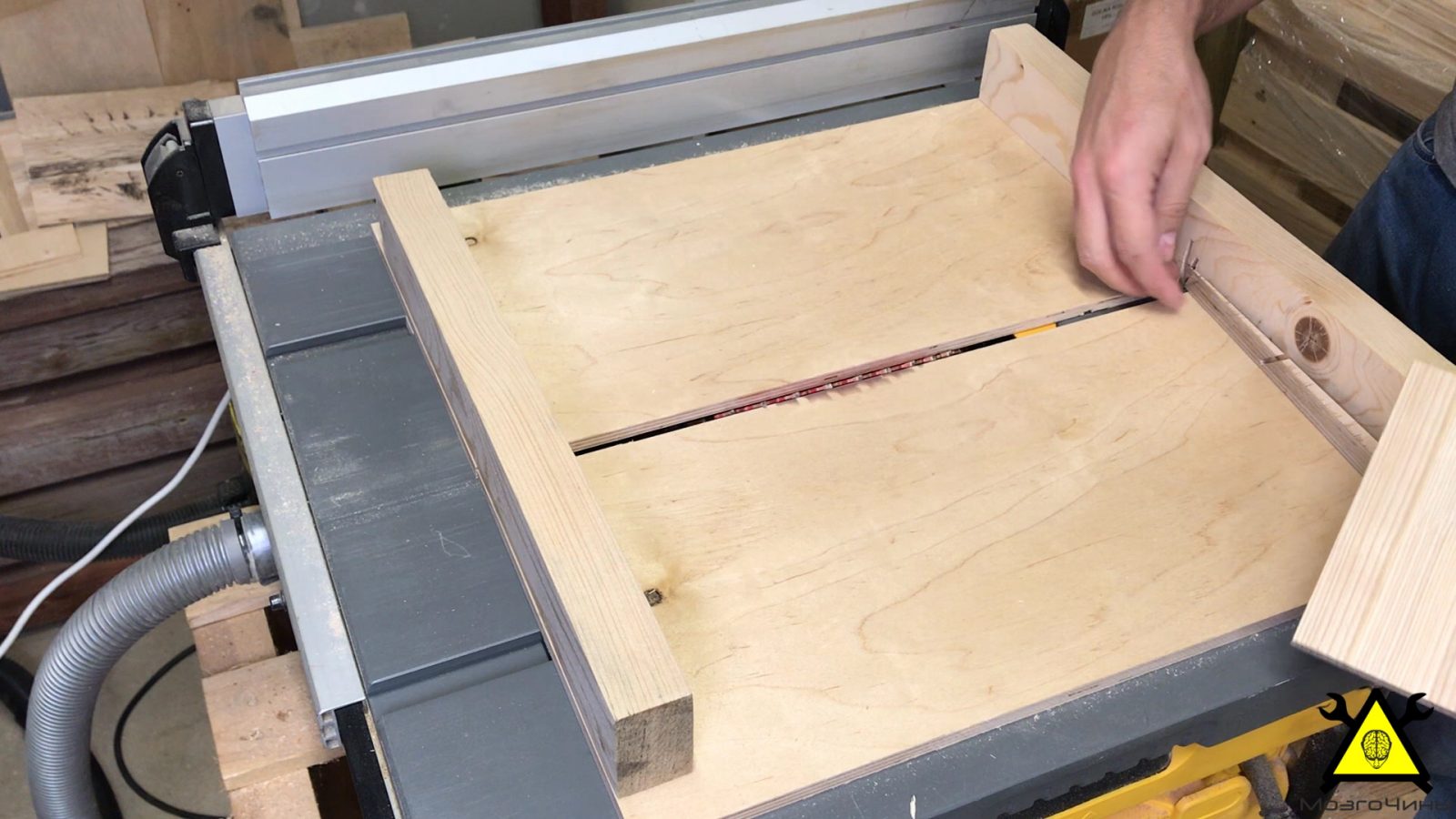

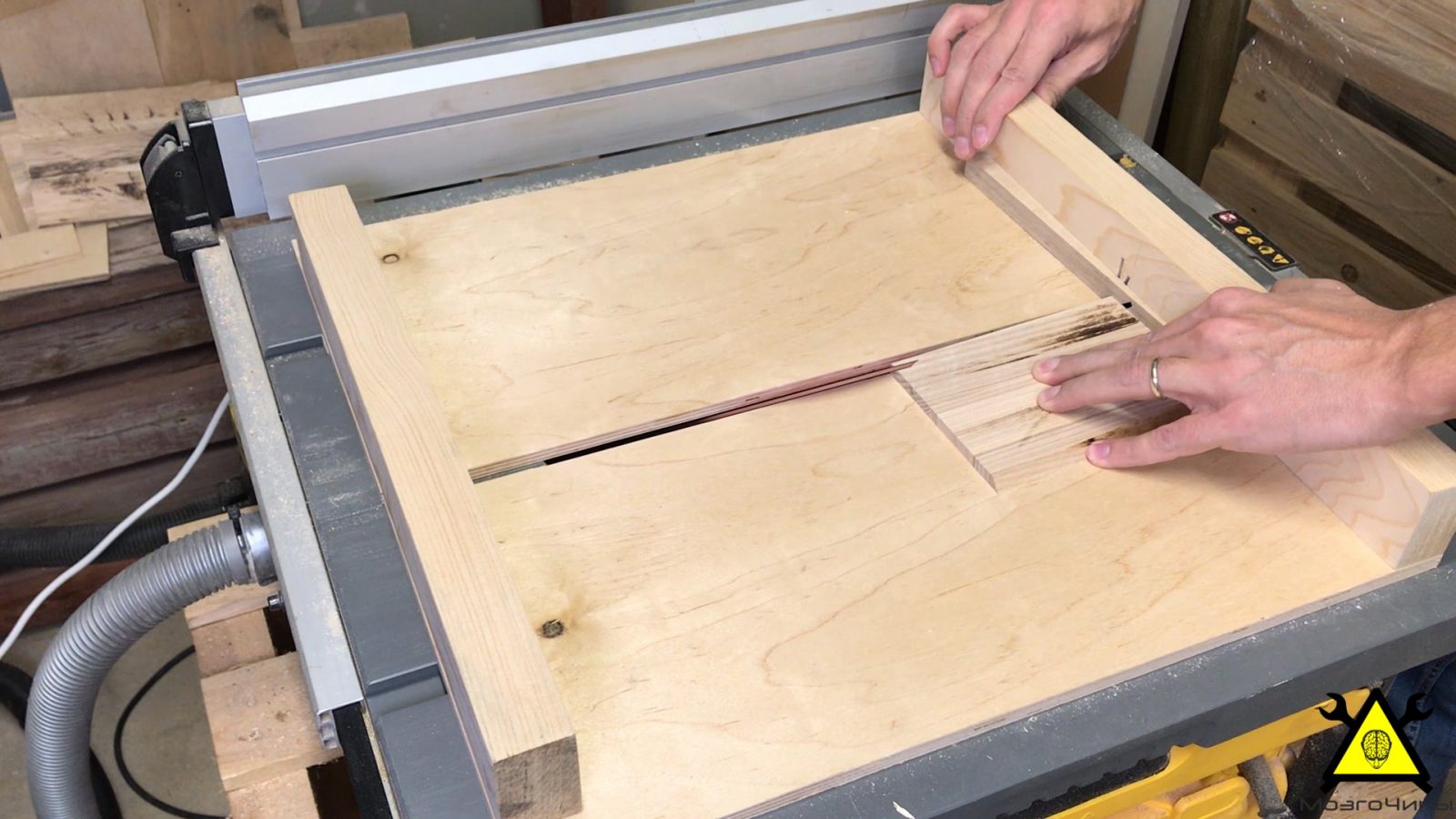

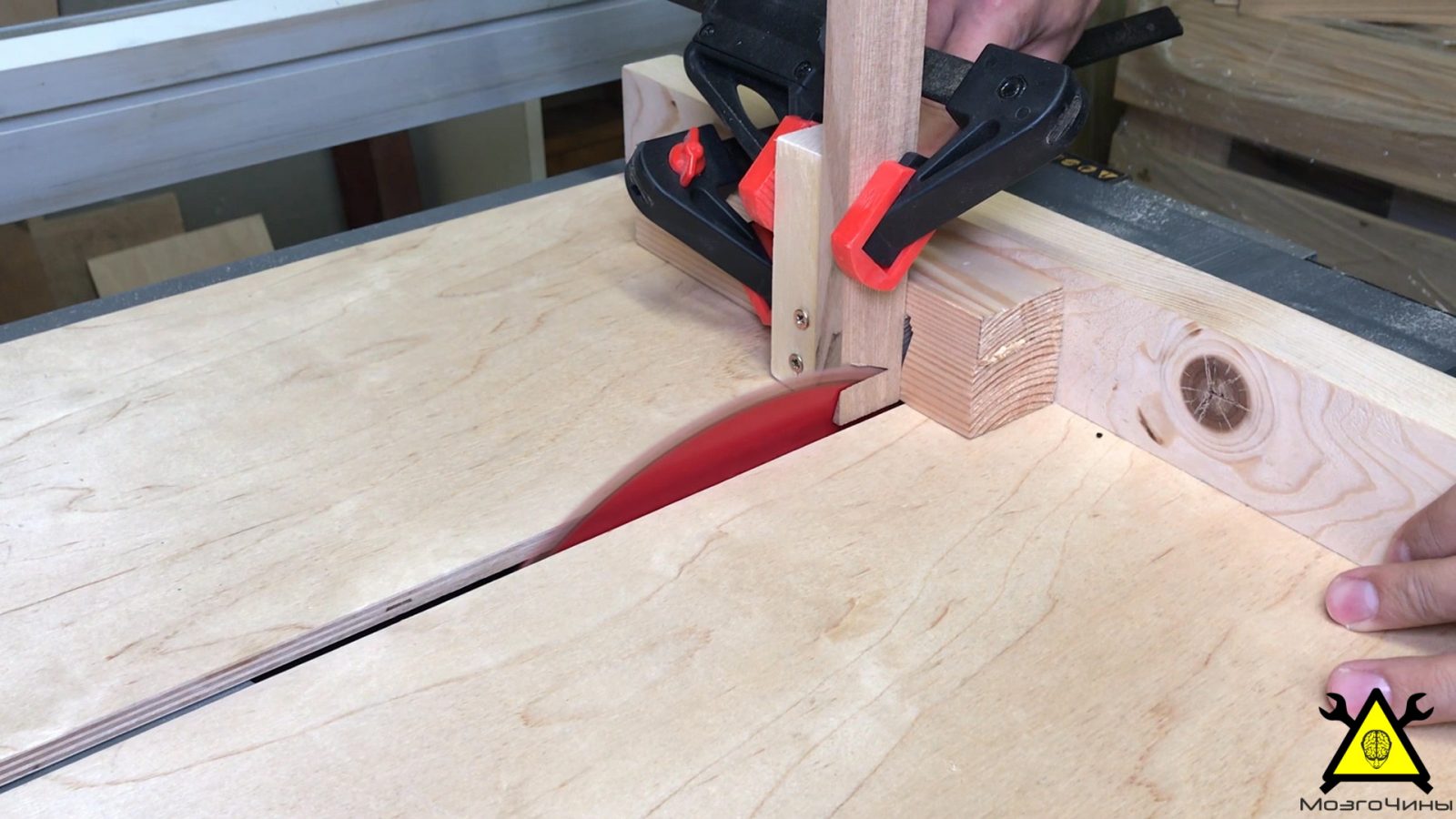

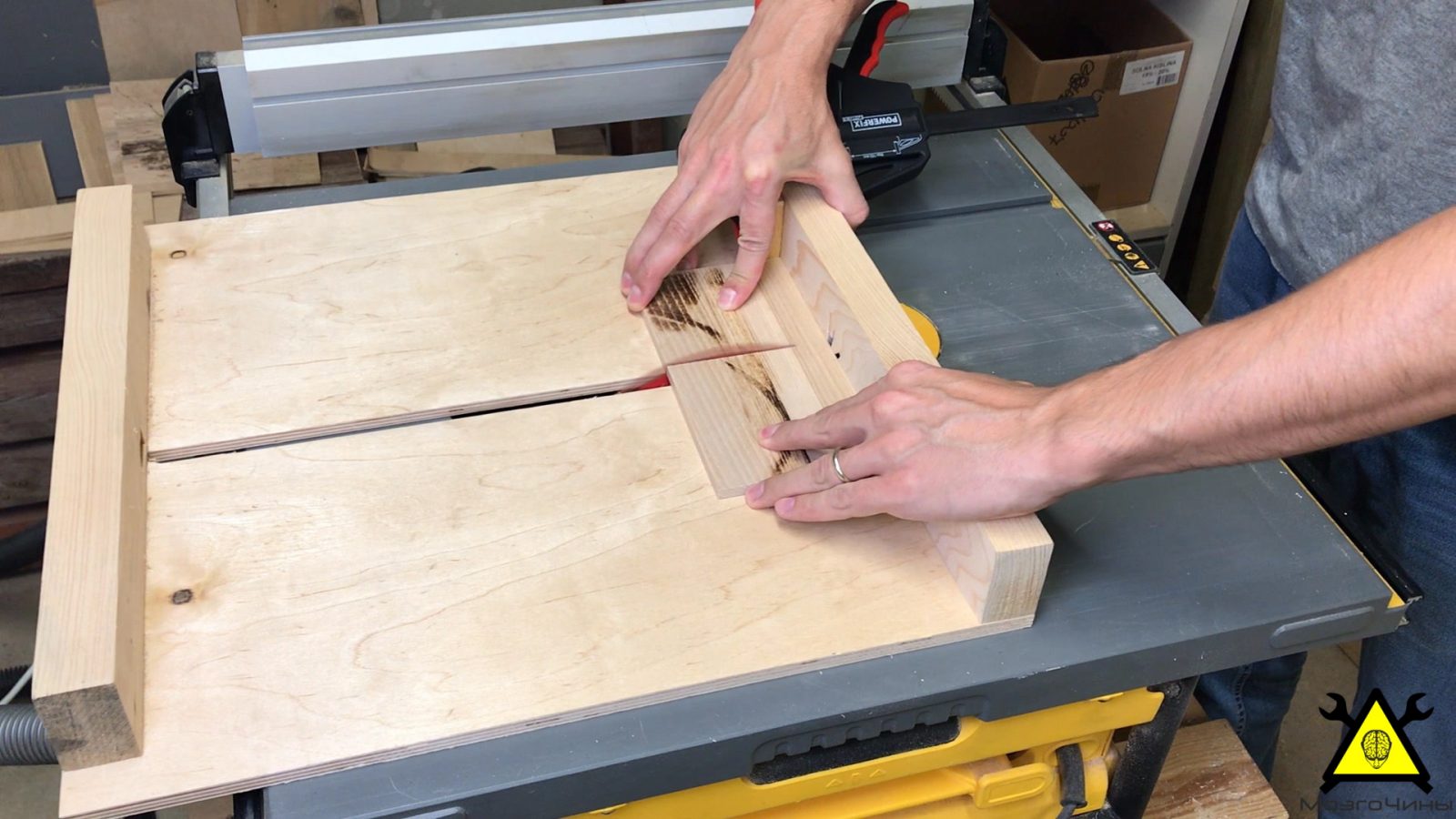

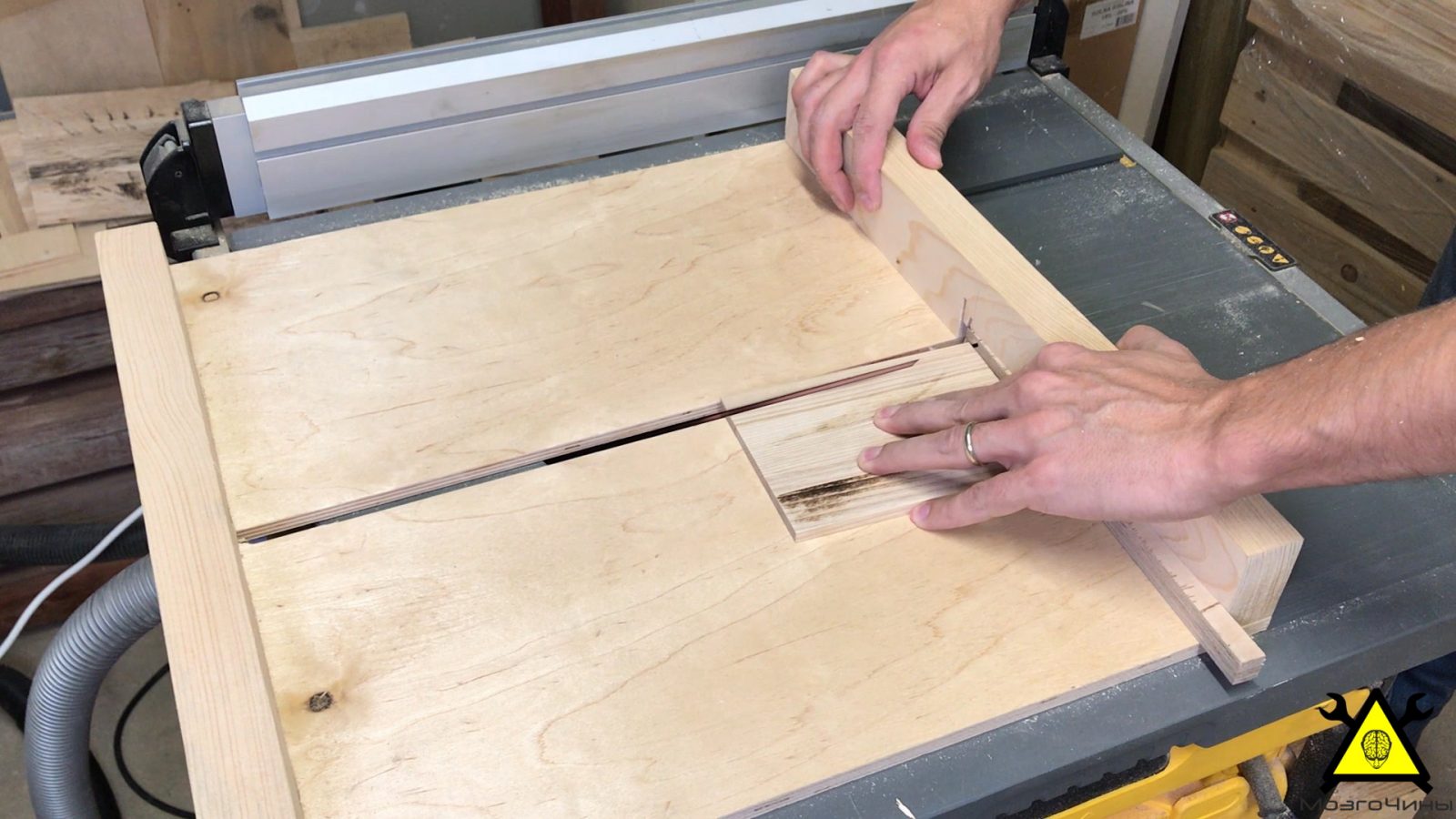

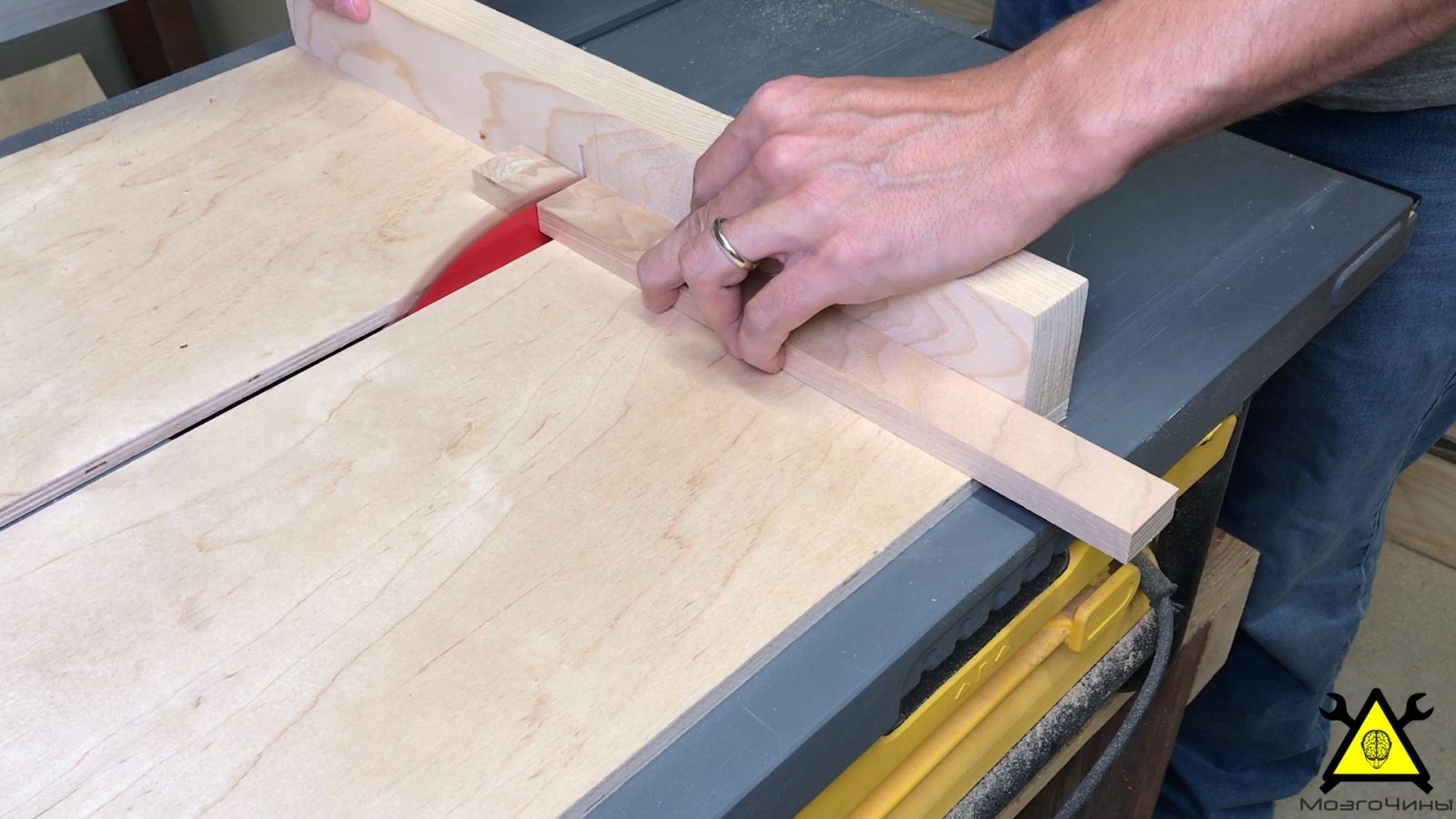

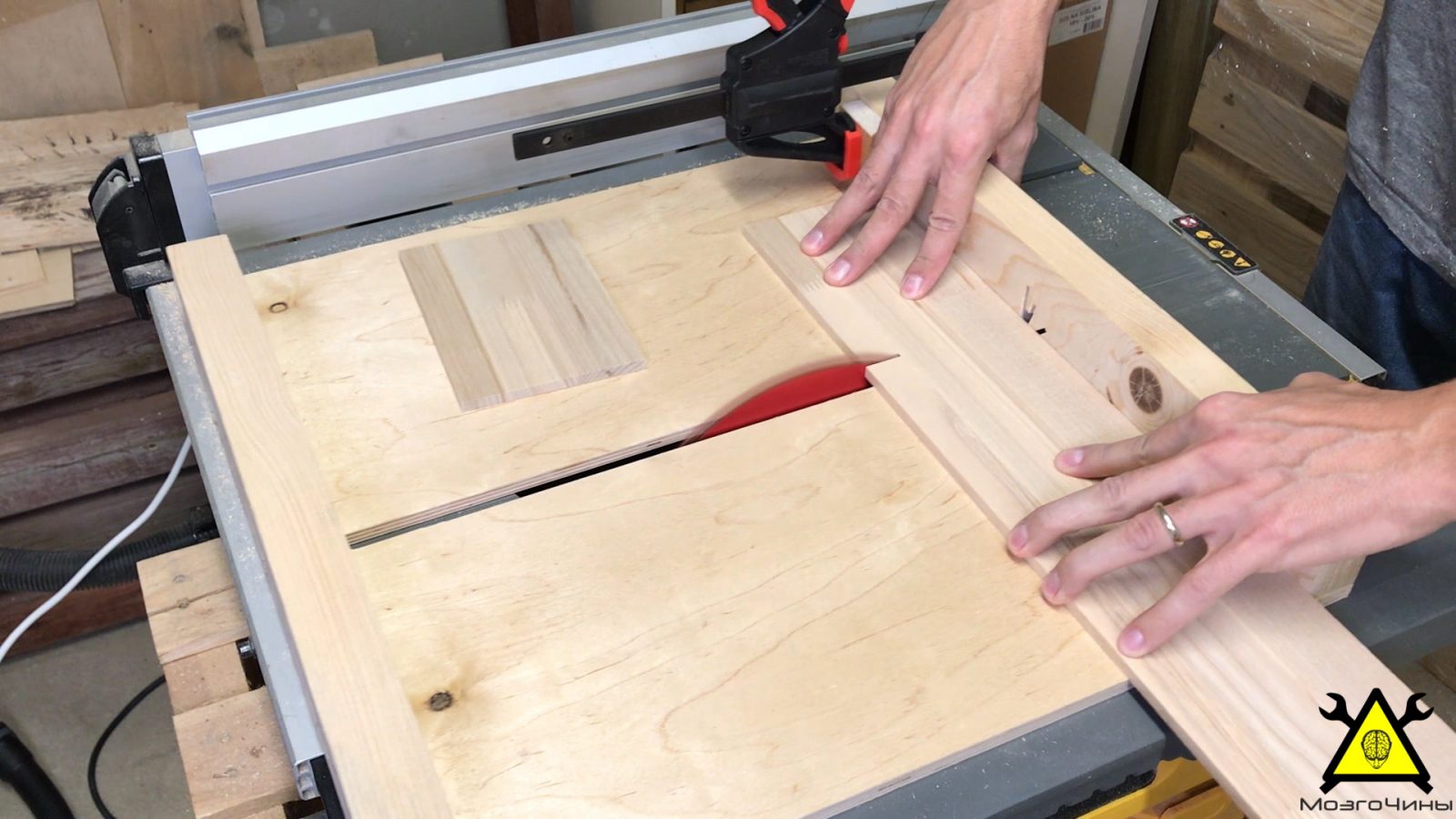

Отрежем 4 заготовки размером 110×160 мм. Края заготовок обрезаем под углом 45 градусов.

Шаг 6:

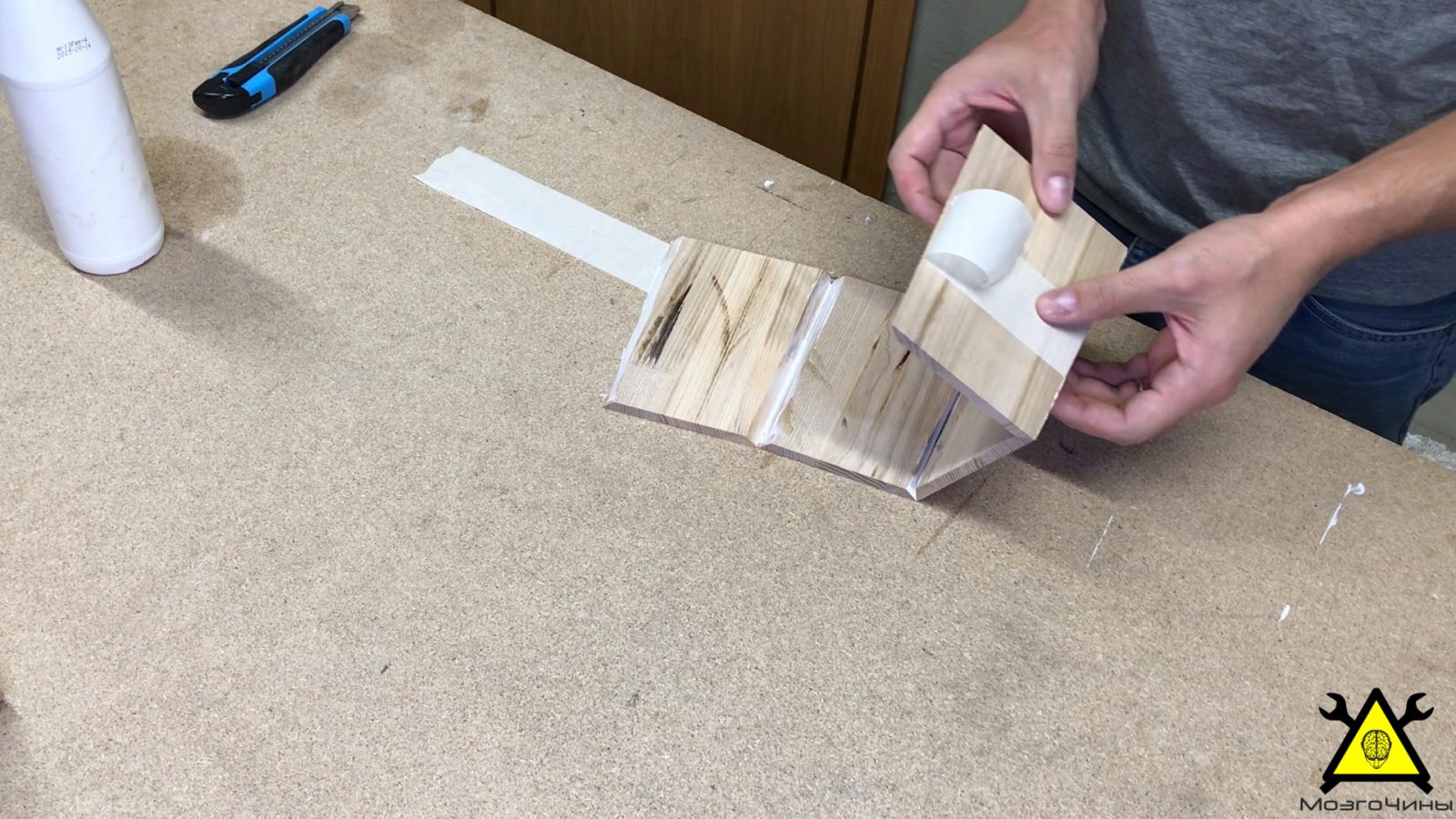

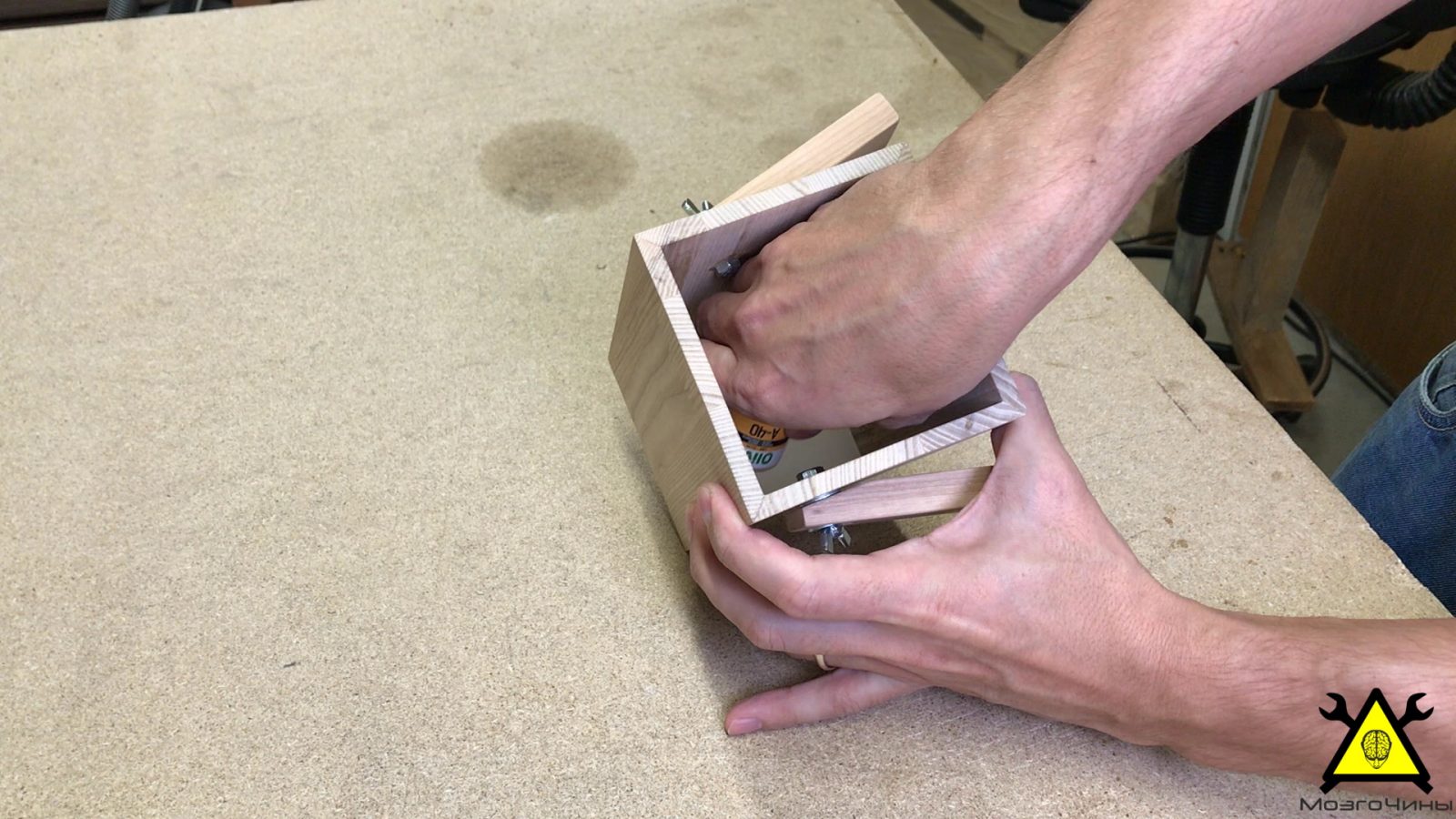

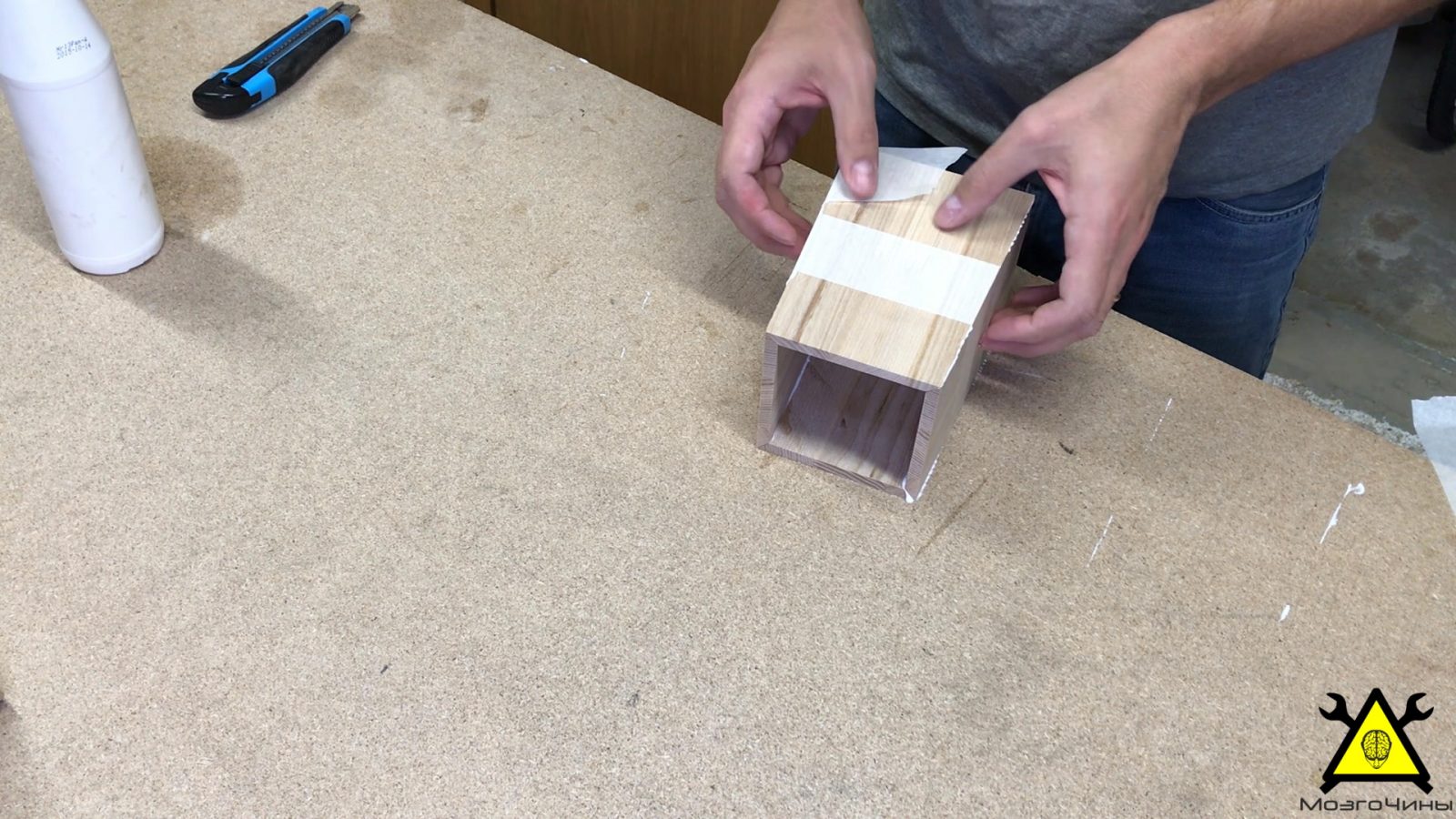

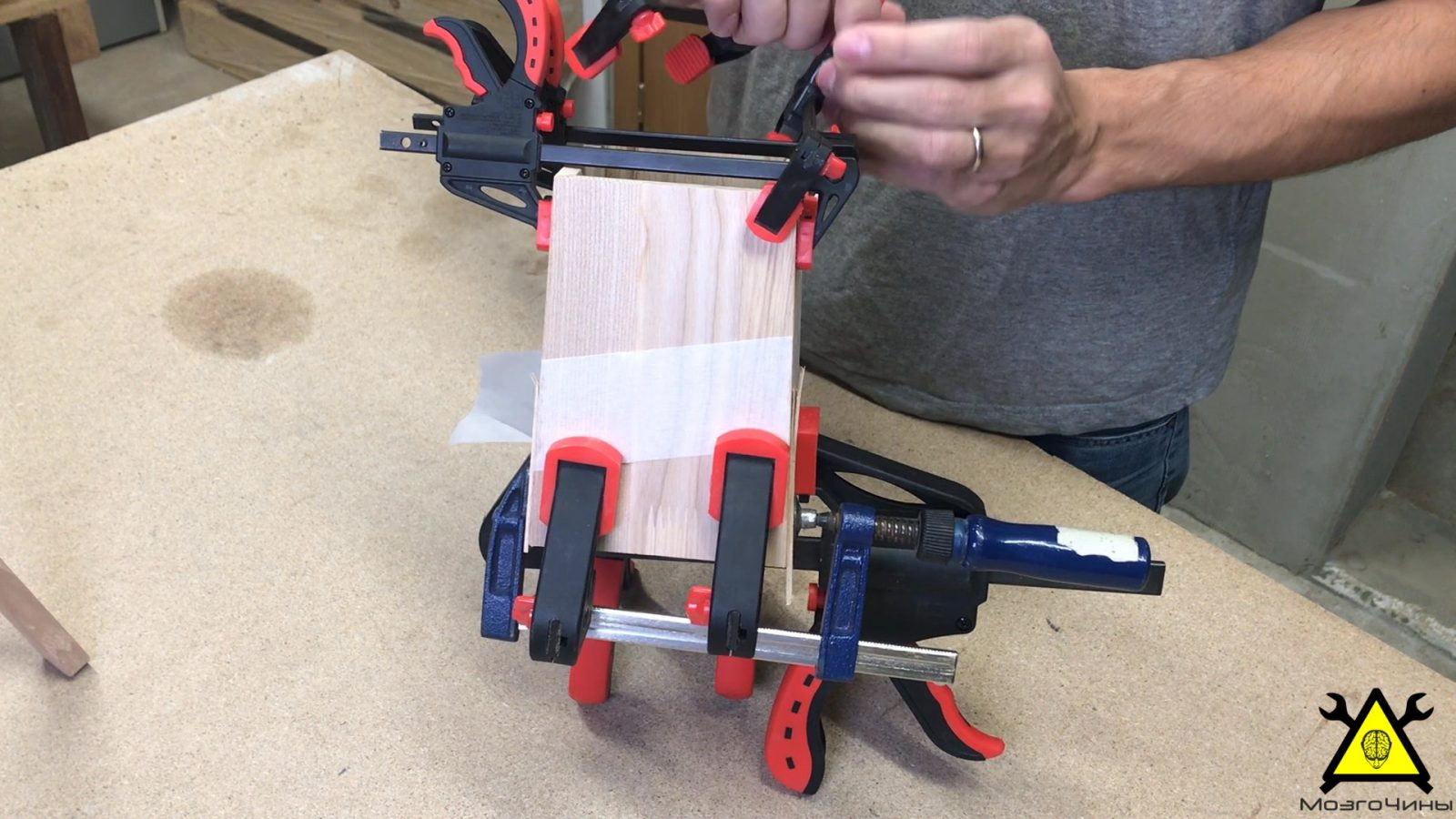

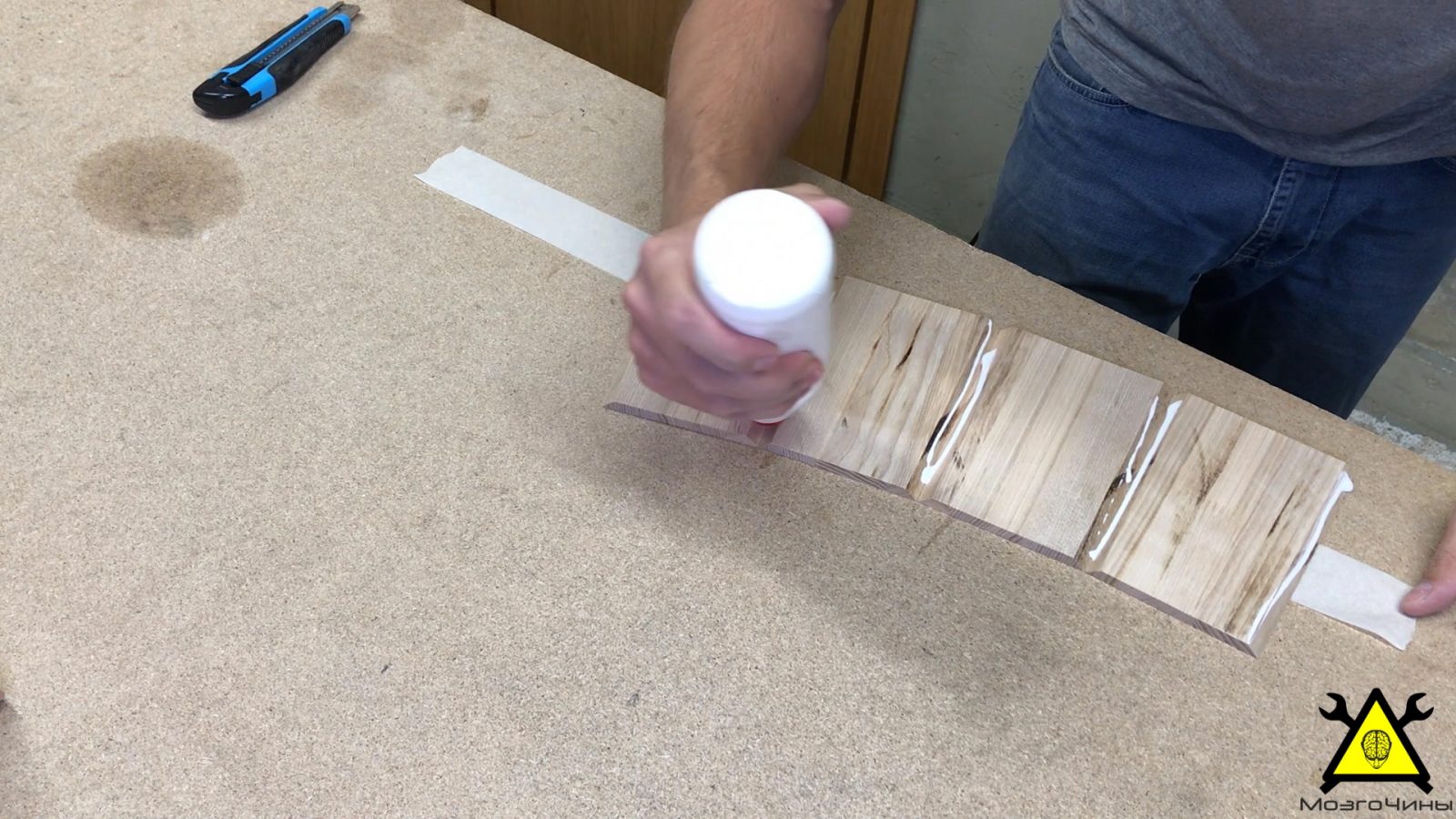

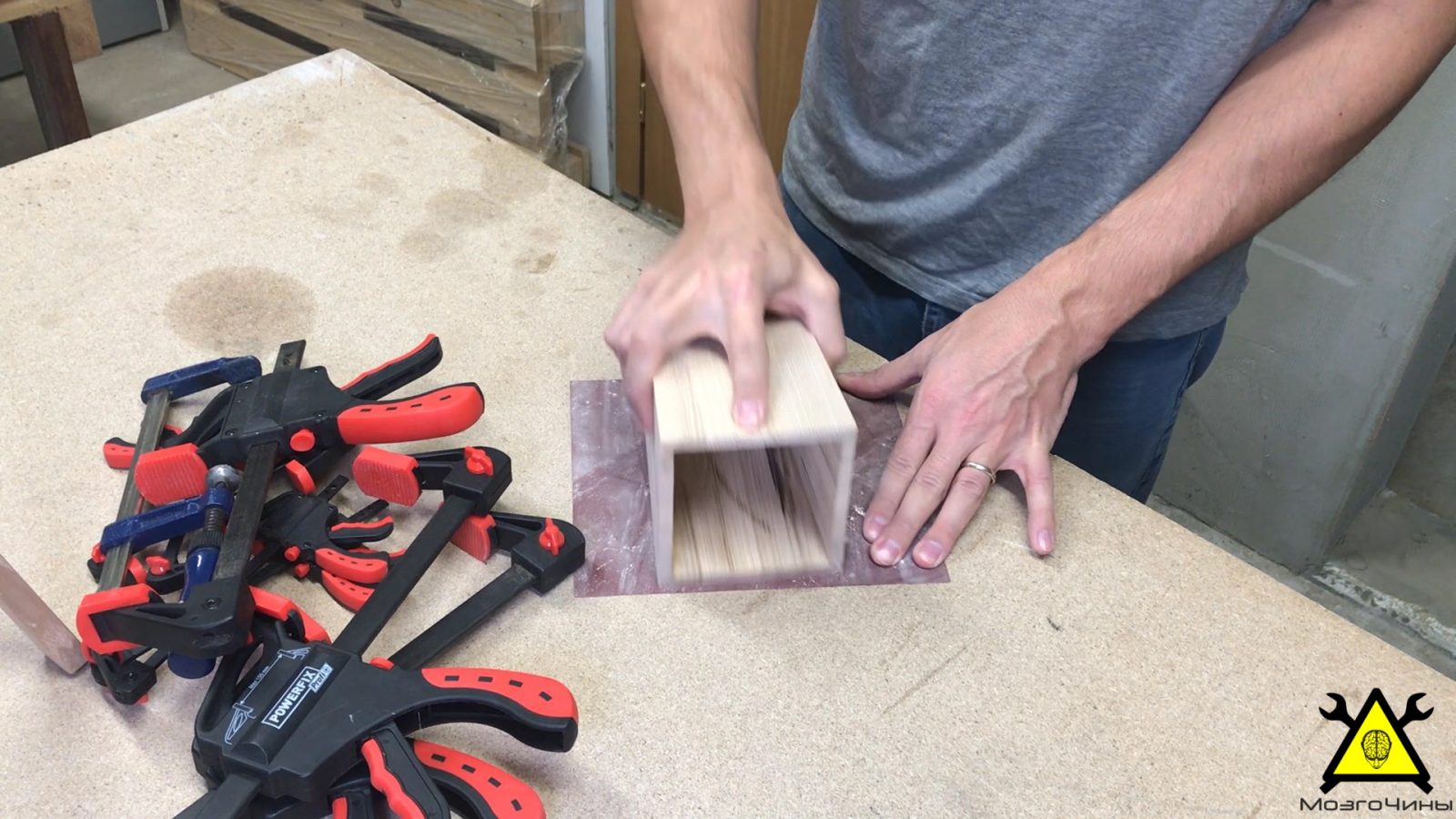

При помощи малярного скотча, струбцин и столярного клея, соберем плафон.

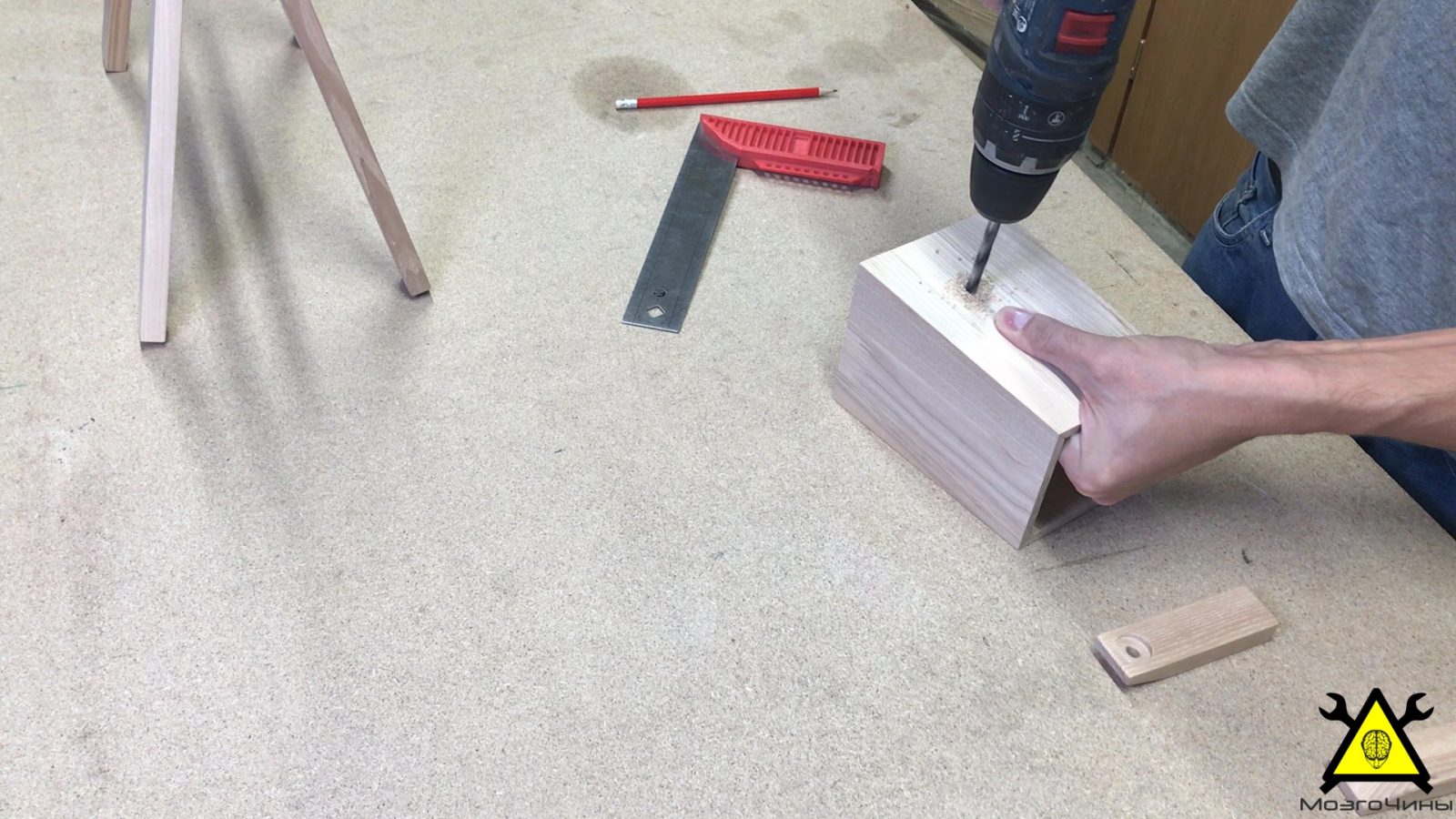

Шаг 7: Шлифовка и монтаж ушей

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

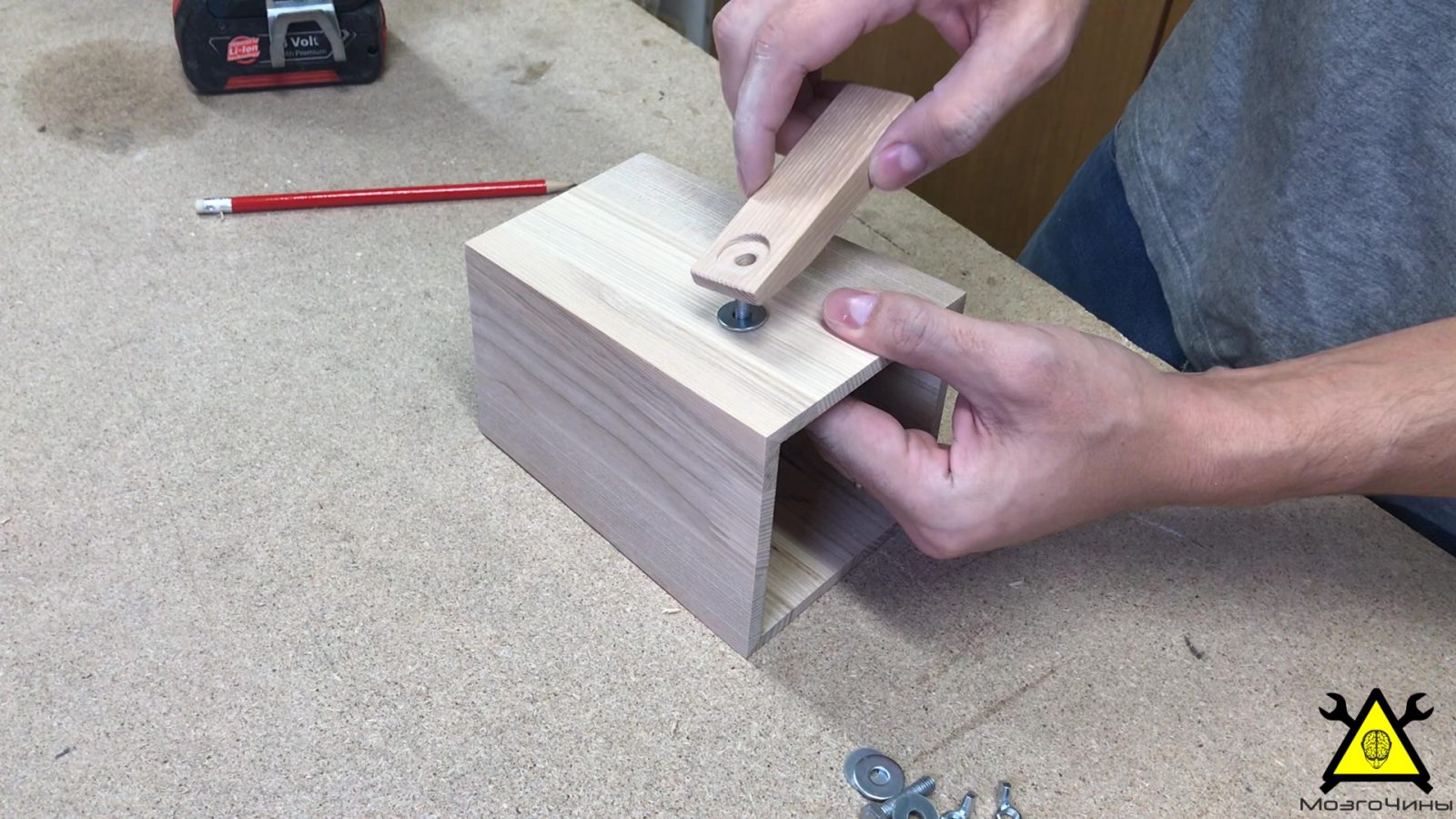

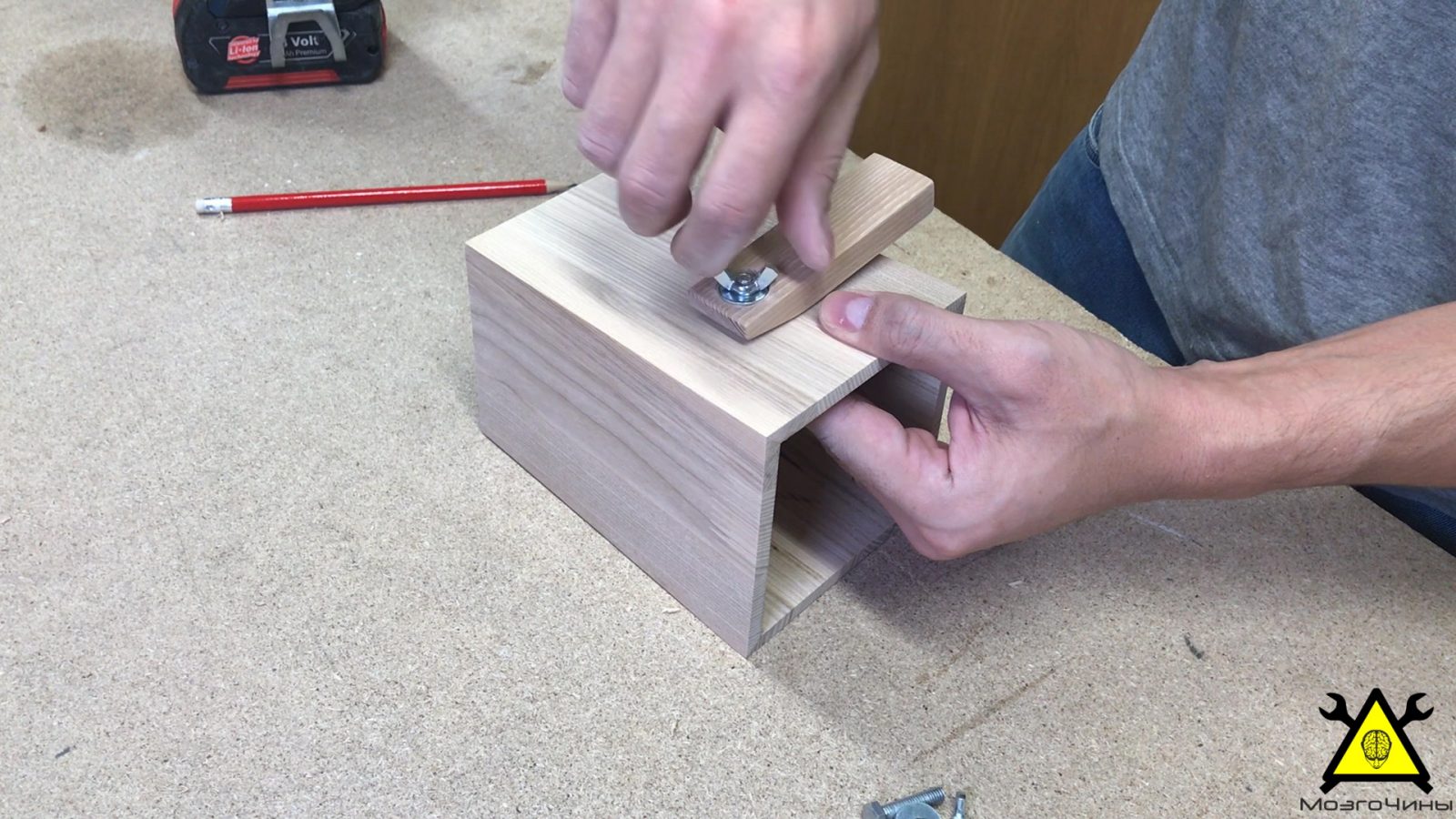

Когда клей высохнет, удаляем струбцины. Шлифуем поверхность и сверлим два отверстия для ушей. Используя 6-миллиметровые болты, закрепим ушки с каждой стороны с помощью шайб и барашковых гаек.

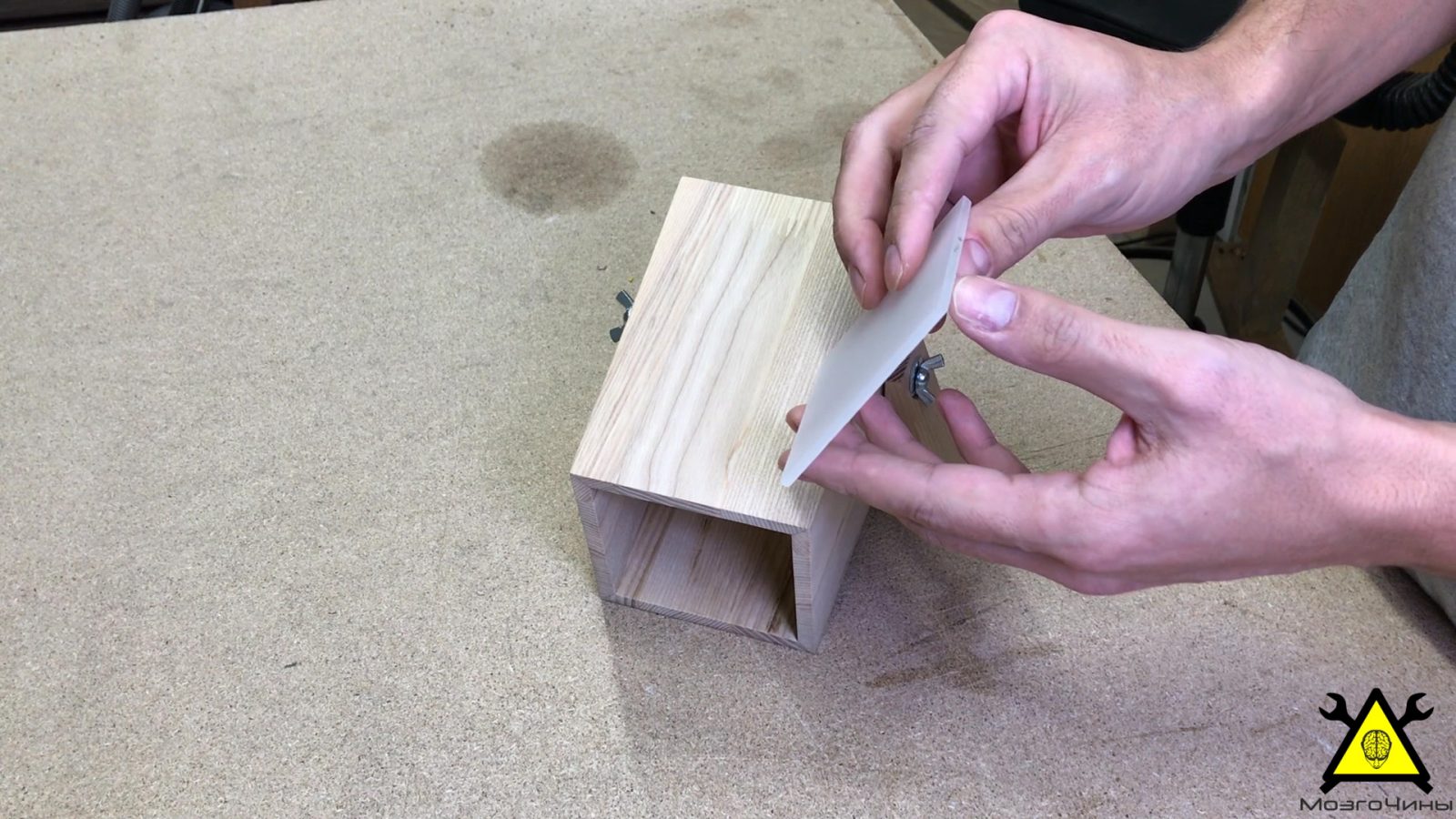

Шаг 8: Установка рассеивателя

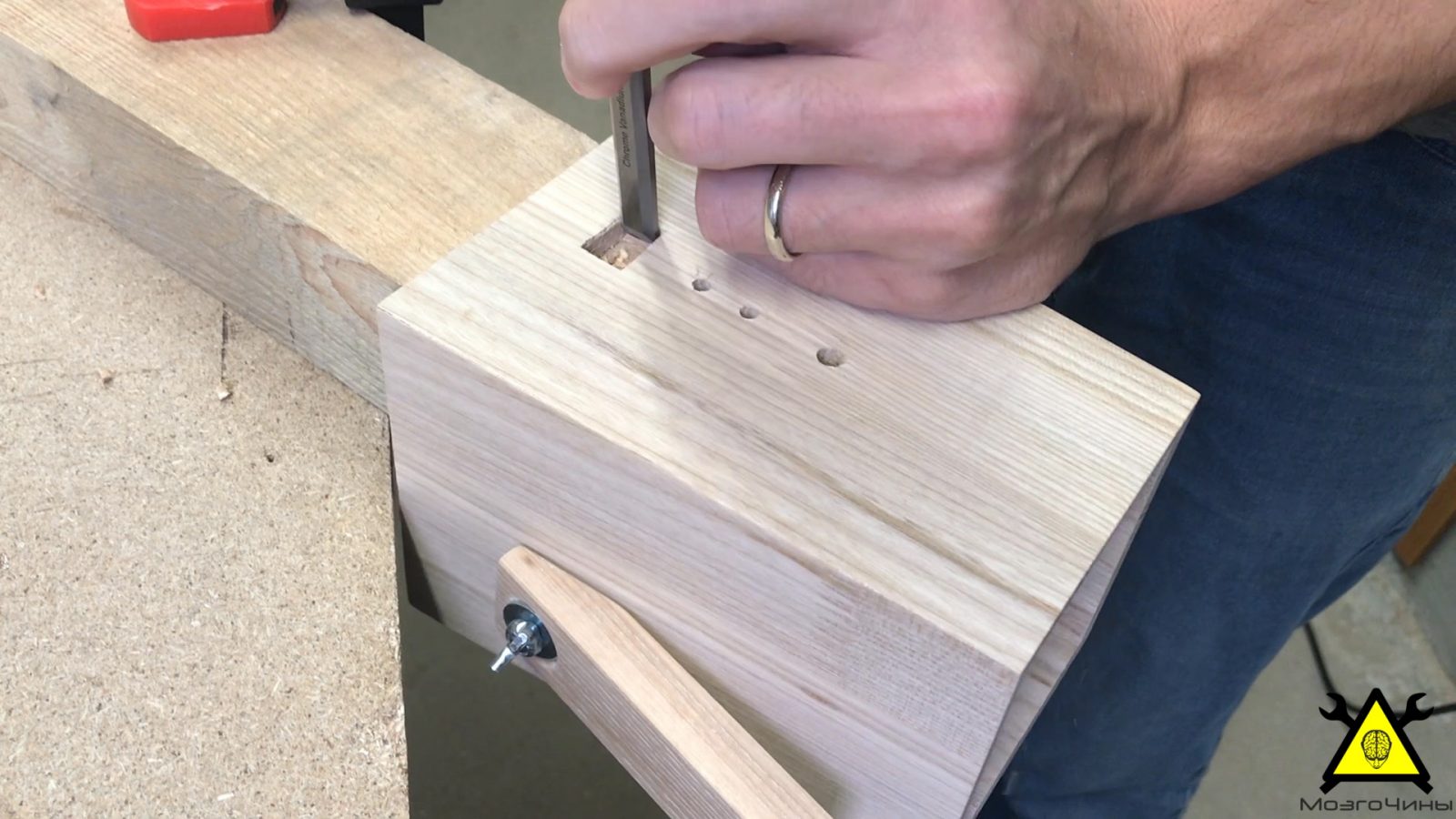

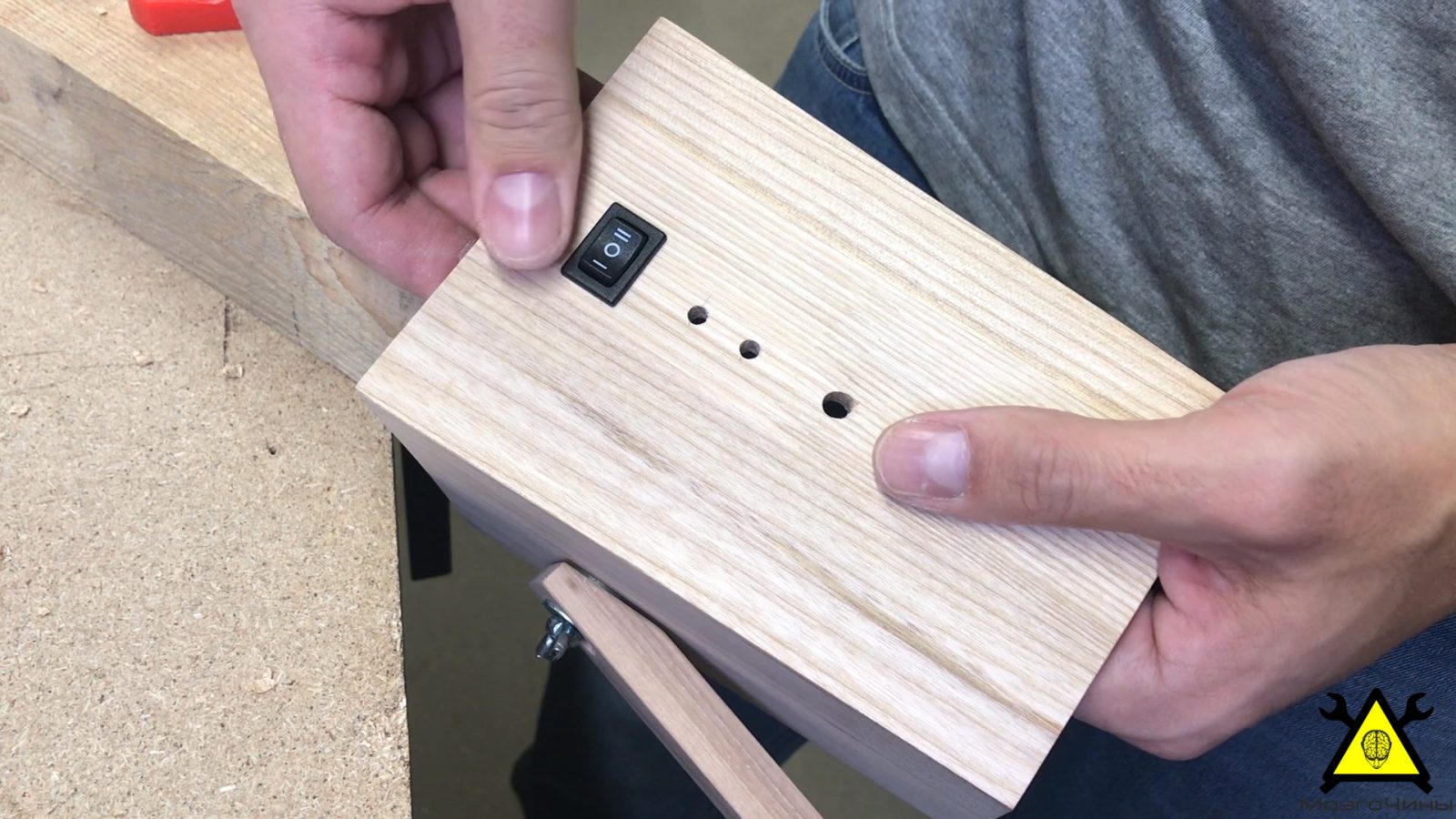

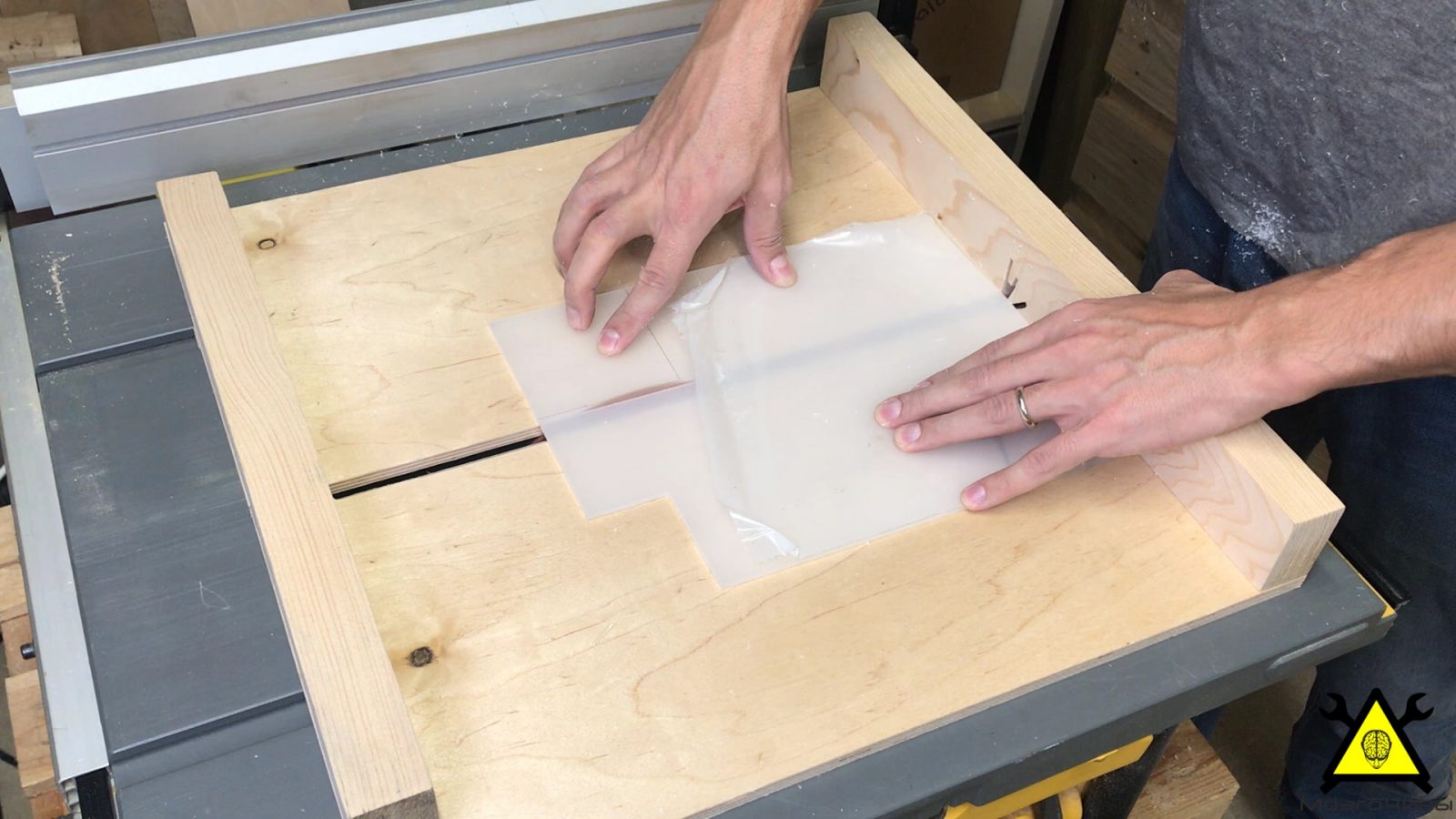

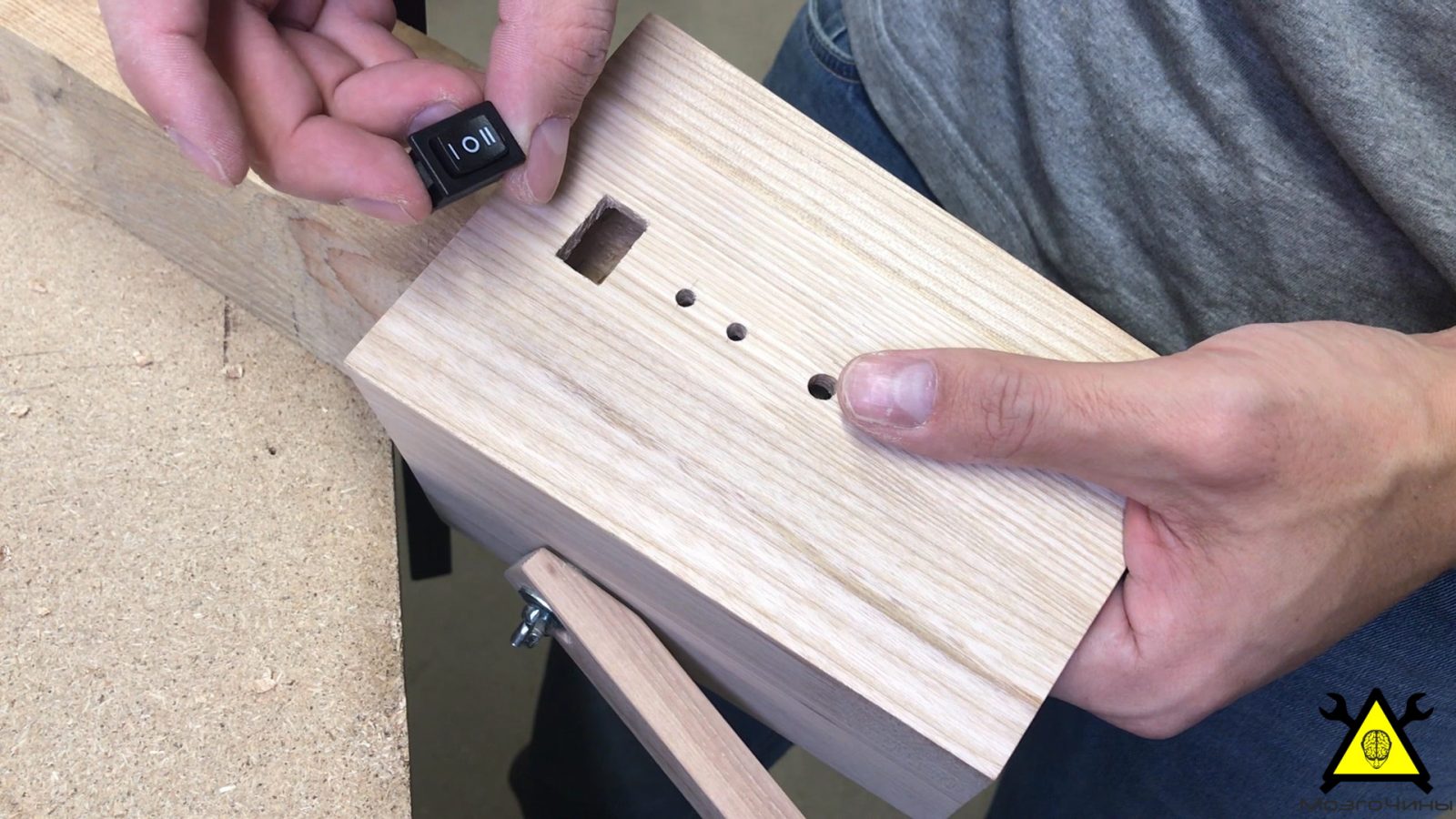

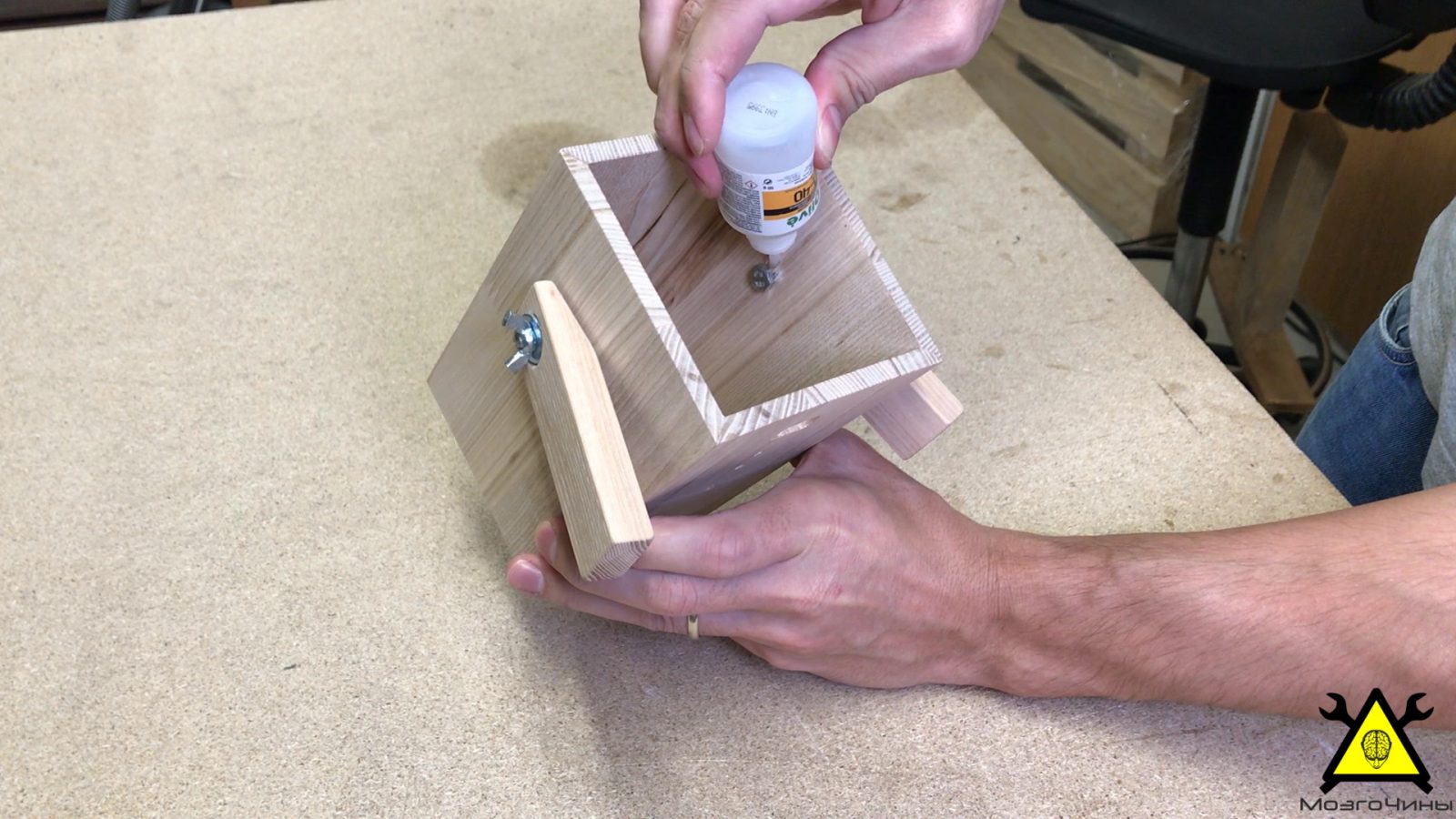

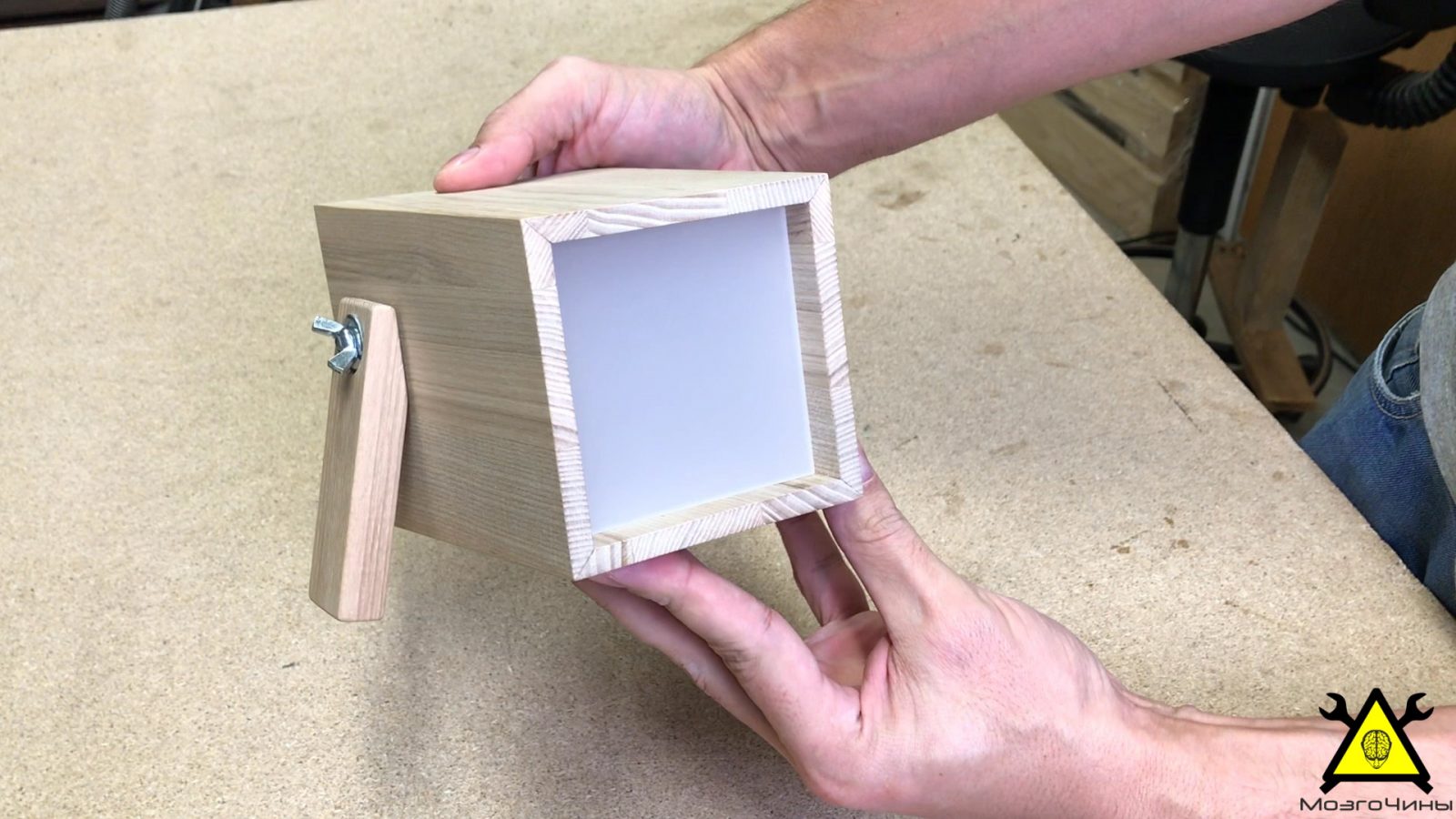

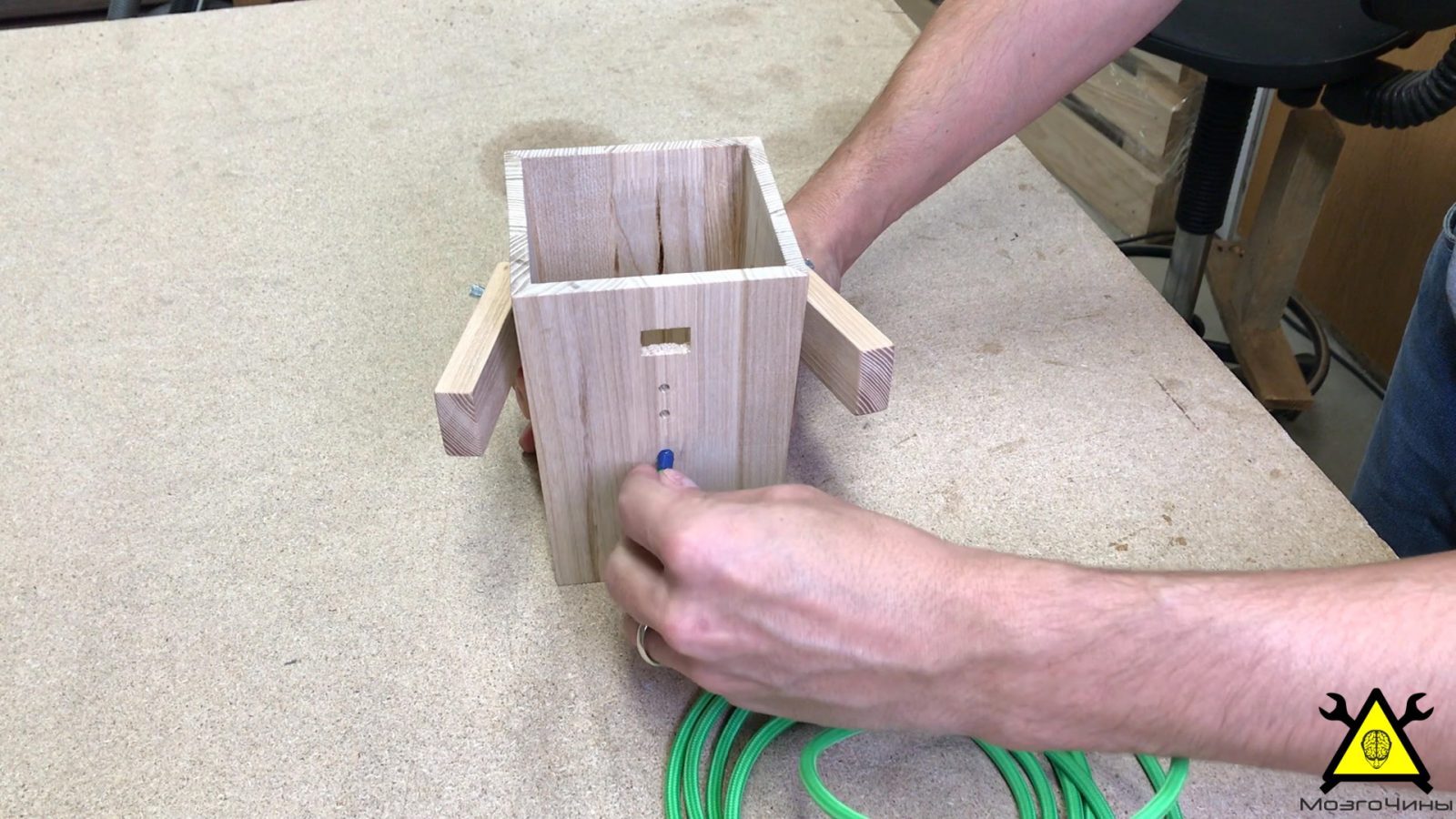

Вырежем отверстие под тумблер. Нанесем немного цианакрилатного клея болты, которые крепят уши, чтобы избежать их поворота. Отрежем кусок акрила и вклеим его в переднюю часть головы с помощью цианакрилатного клея. Молочный акрил будет красиво рассеивать свет.

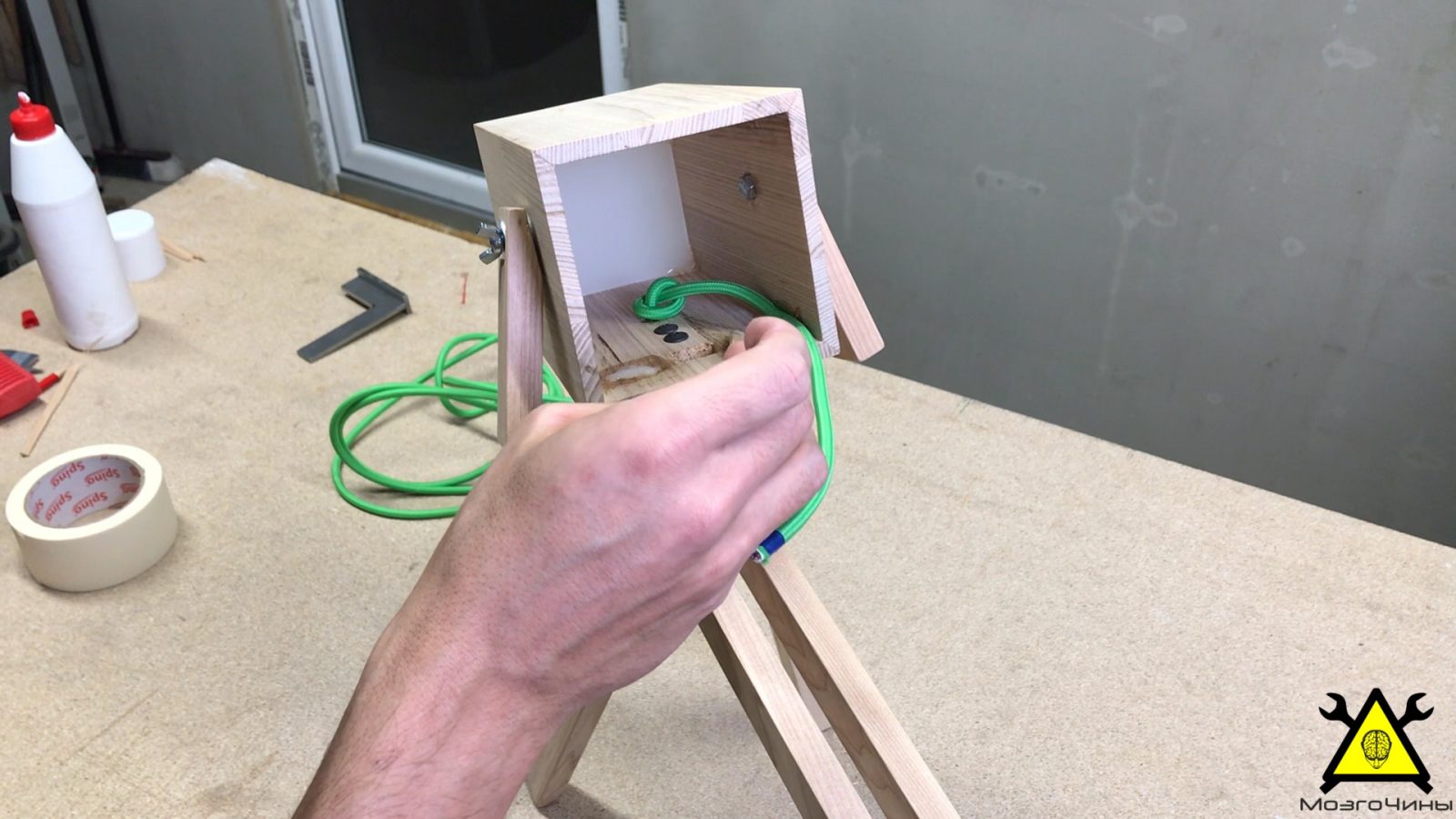

Шаг 9:

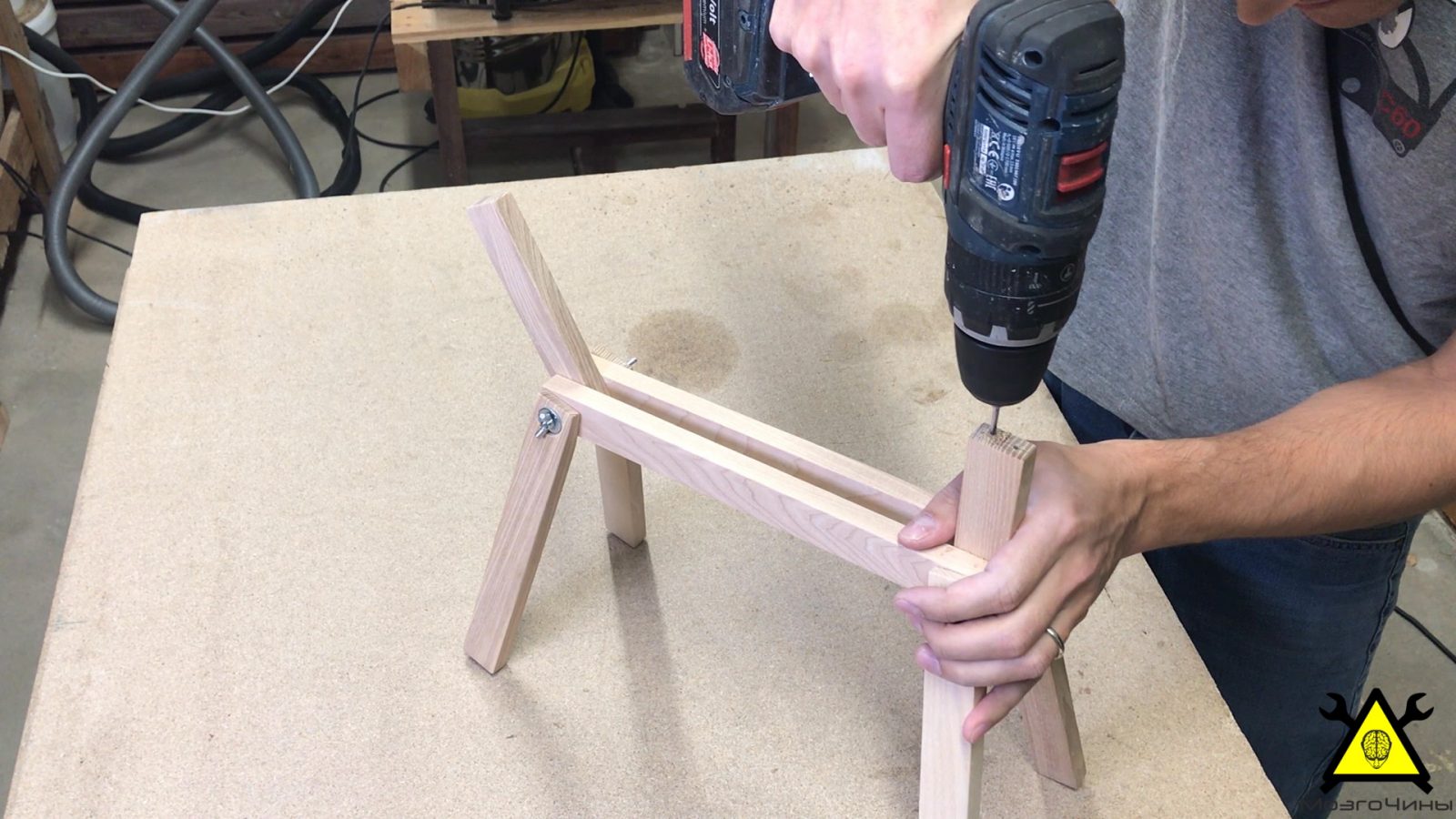

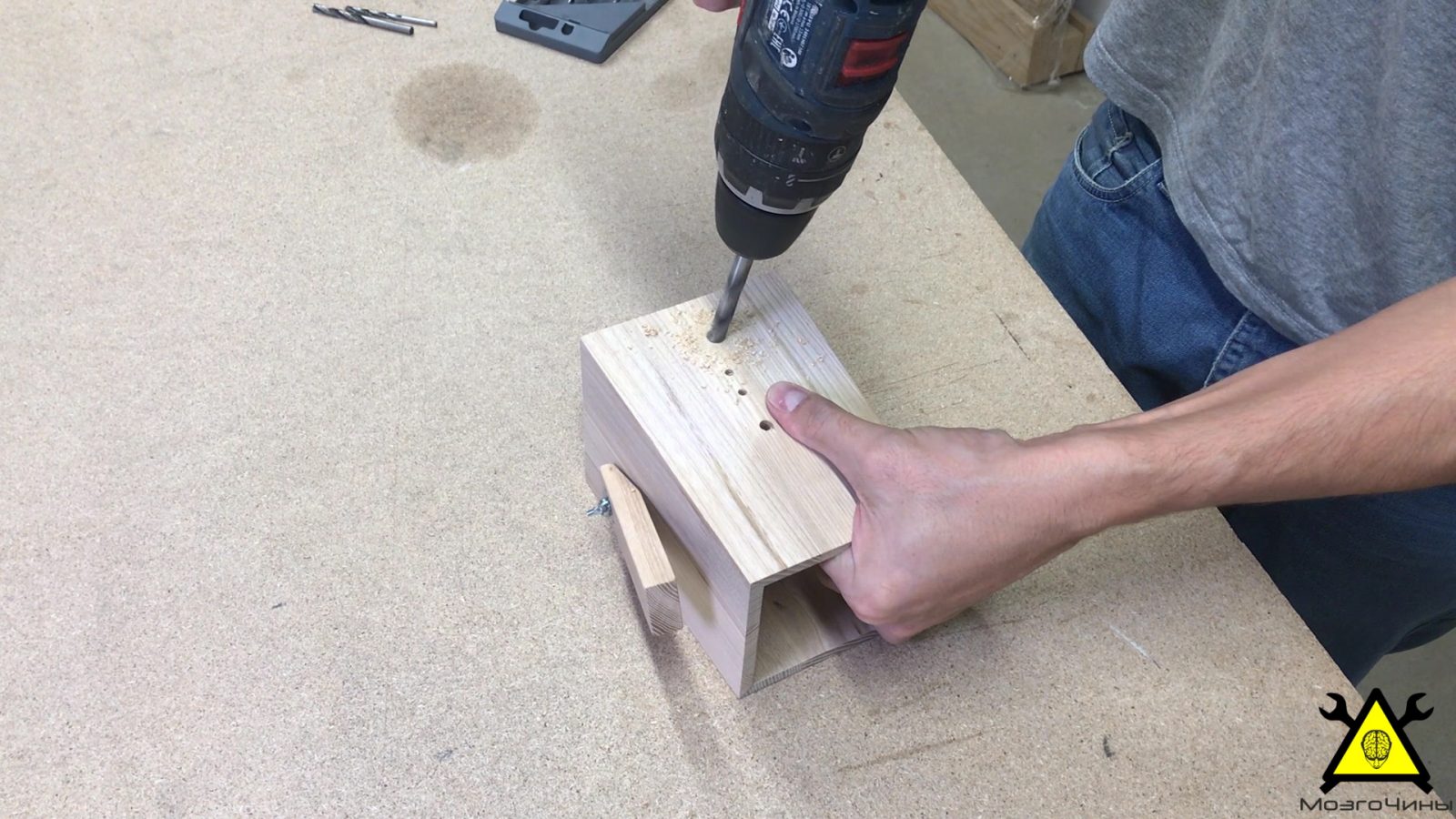

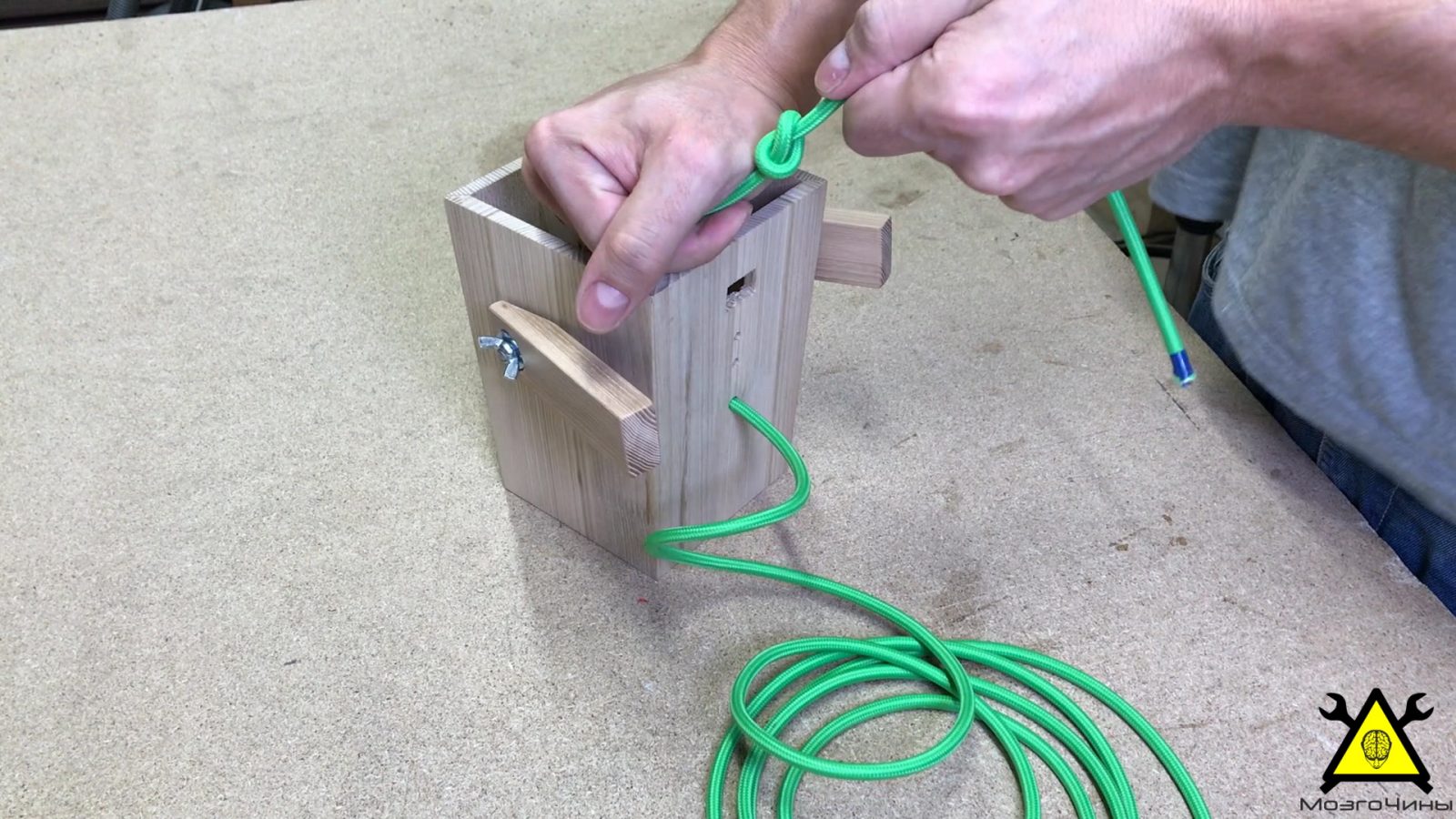

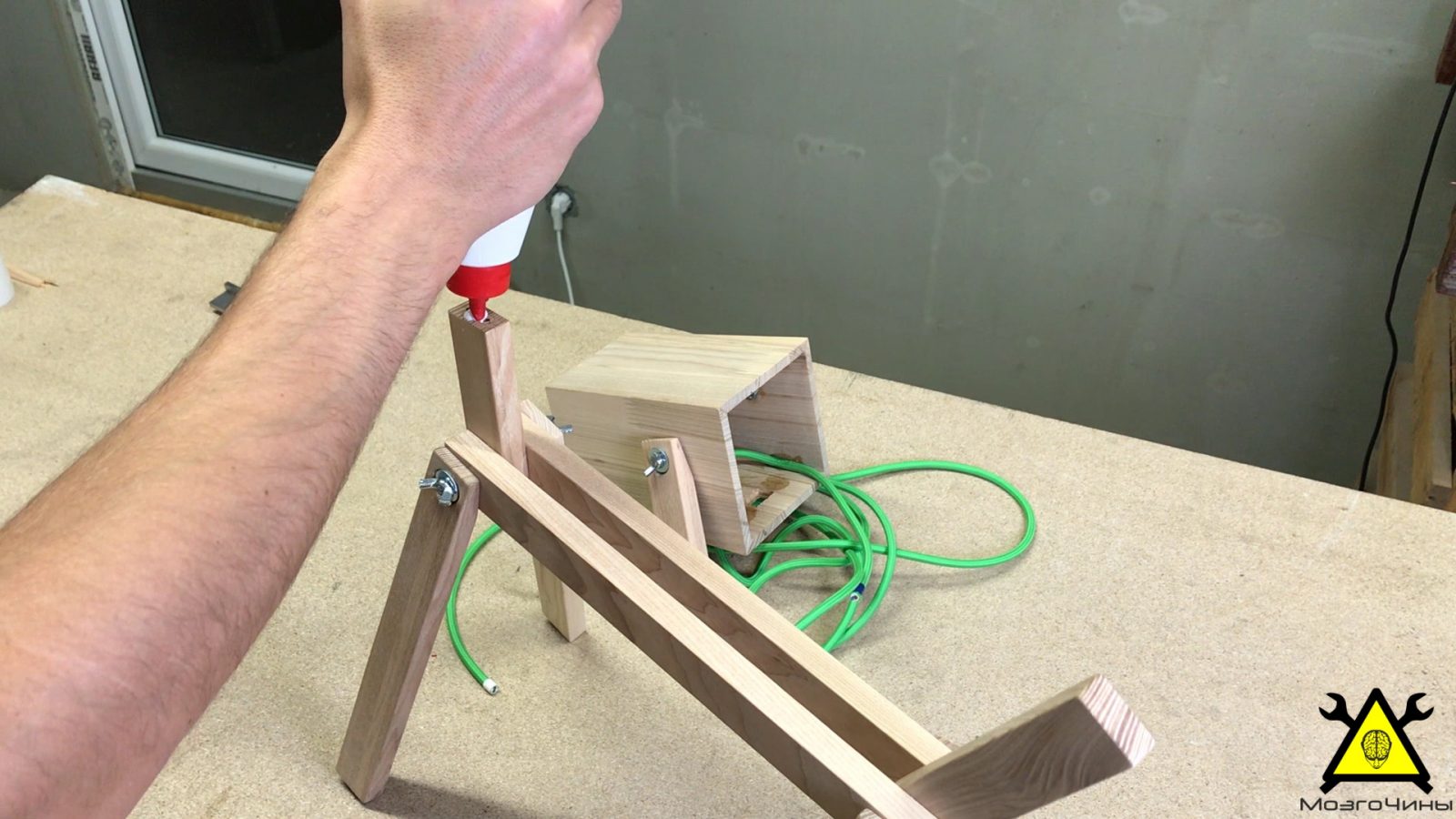

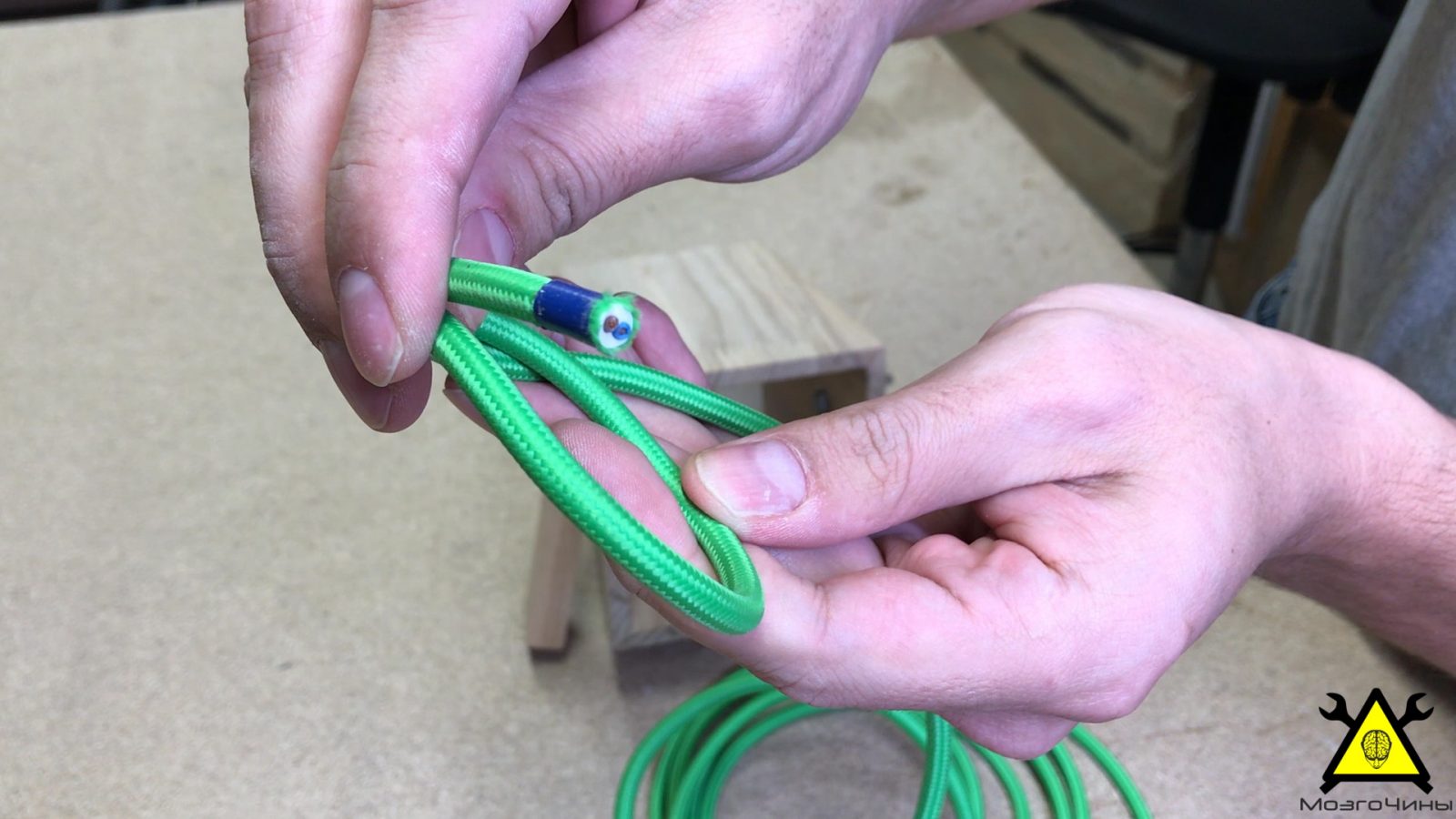

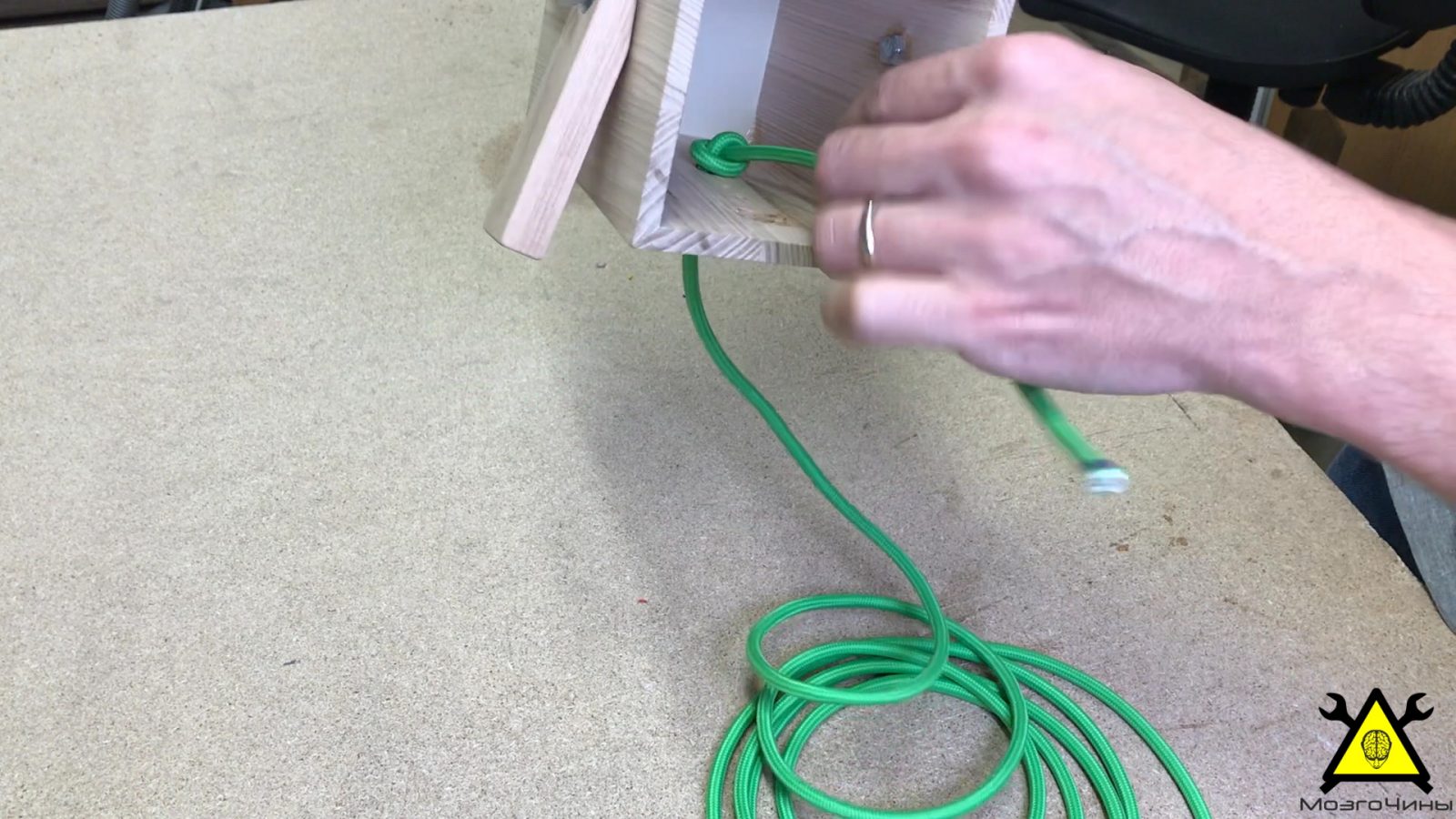

Протянем двухжильный шнур в нейлоновой оплетке. Узел будет удерживать шнур на месте. Просверлим два отверстия в шее и закрепим голову с помощью двух винтов с плоской головкой. Усилим суставы столярным клеем, чтобы винты не прокручивались.

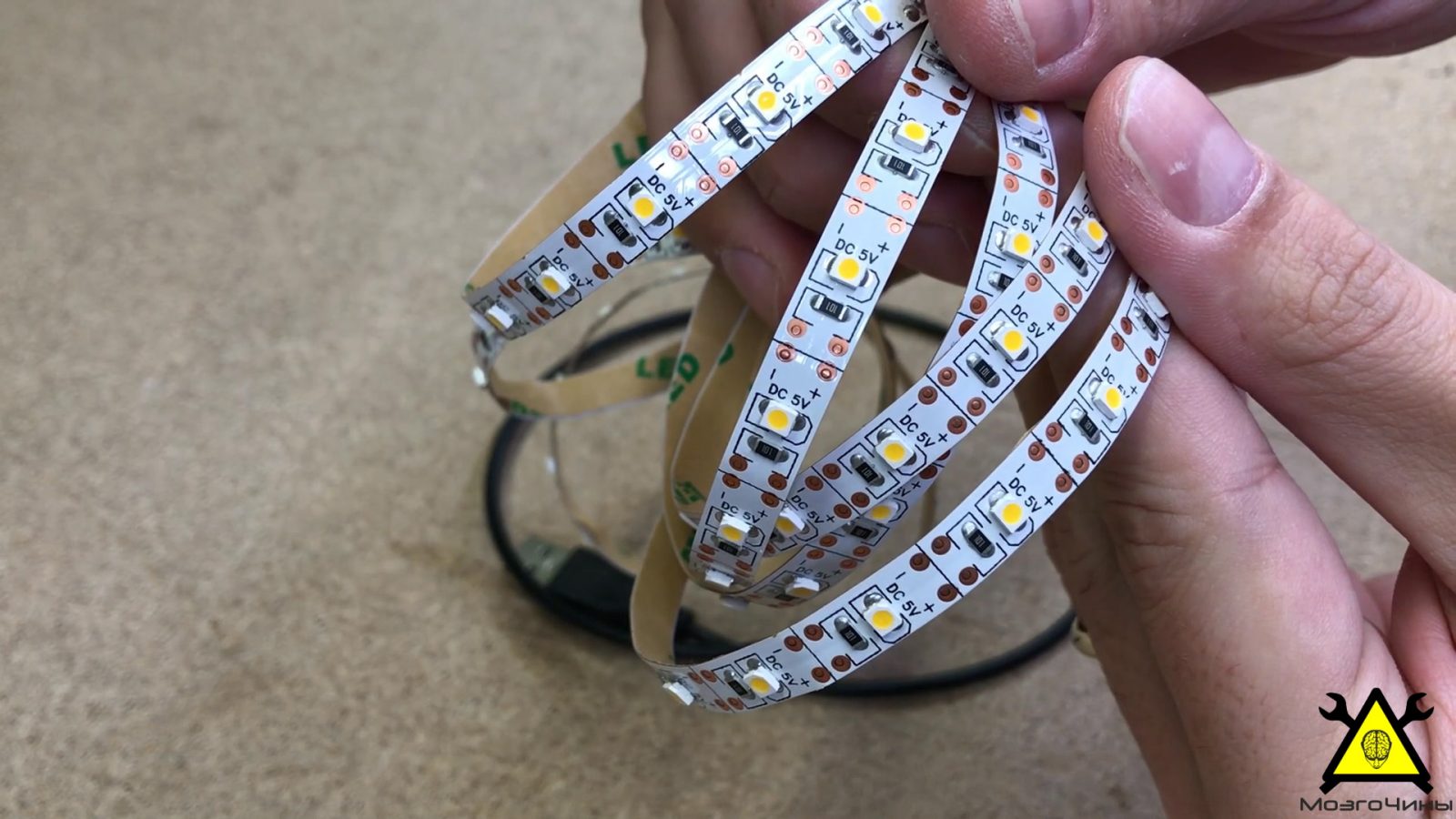

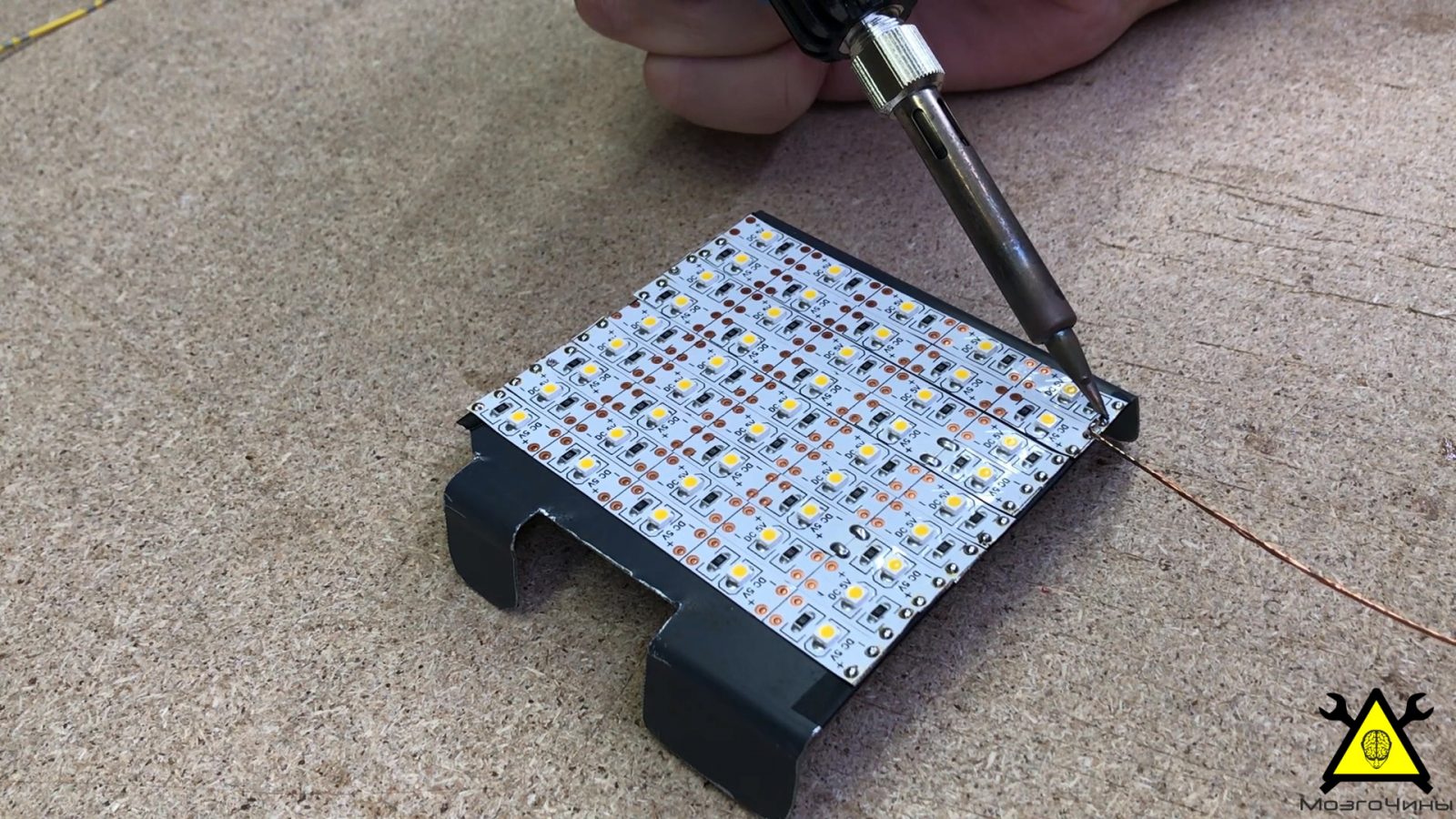

Шаг 10: Светодиодная лента 5В

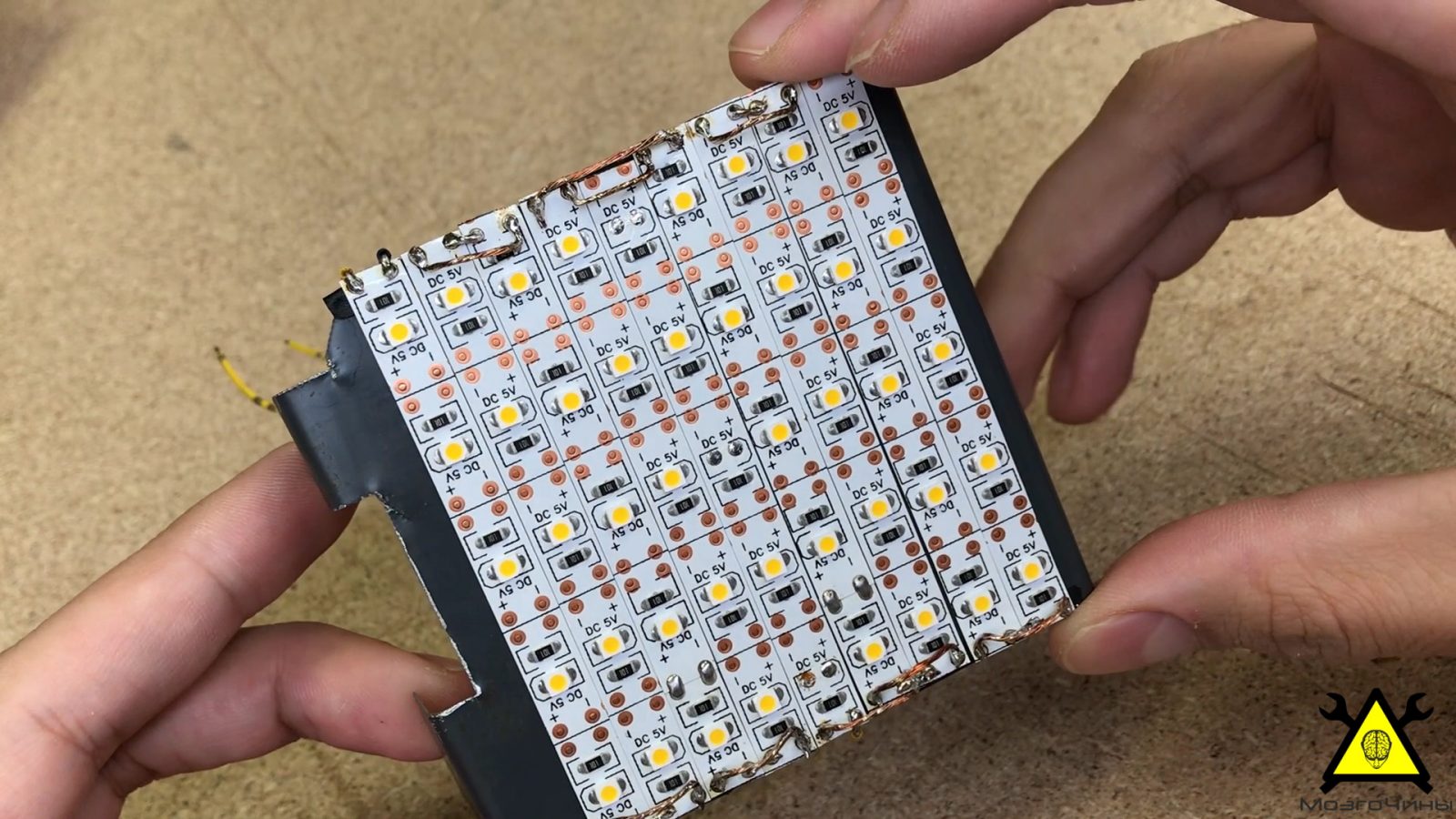

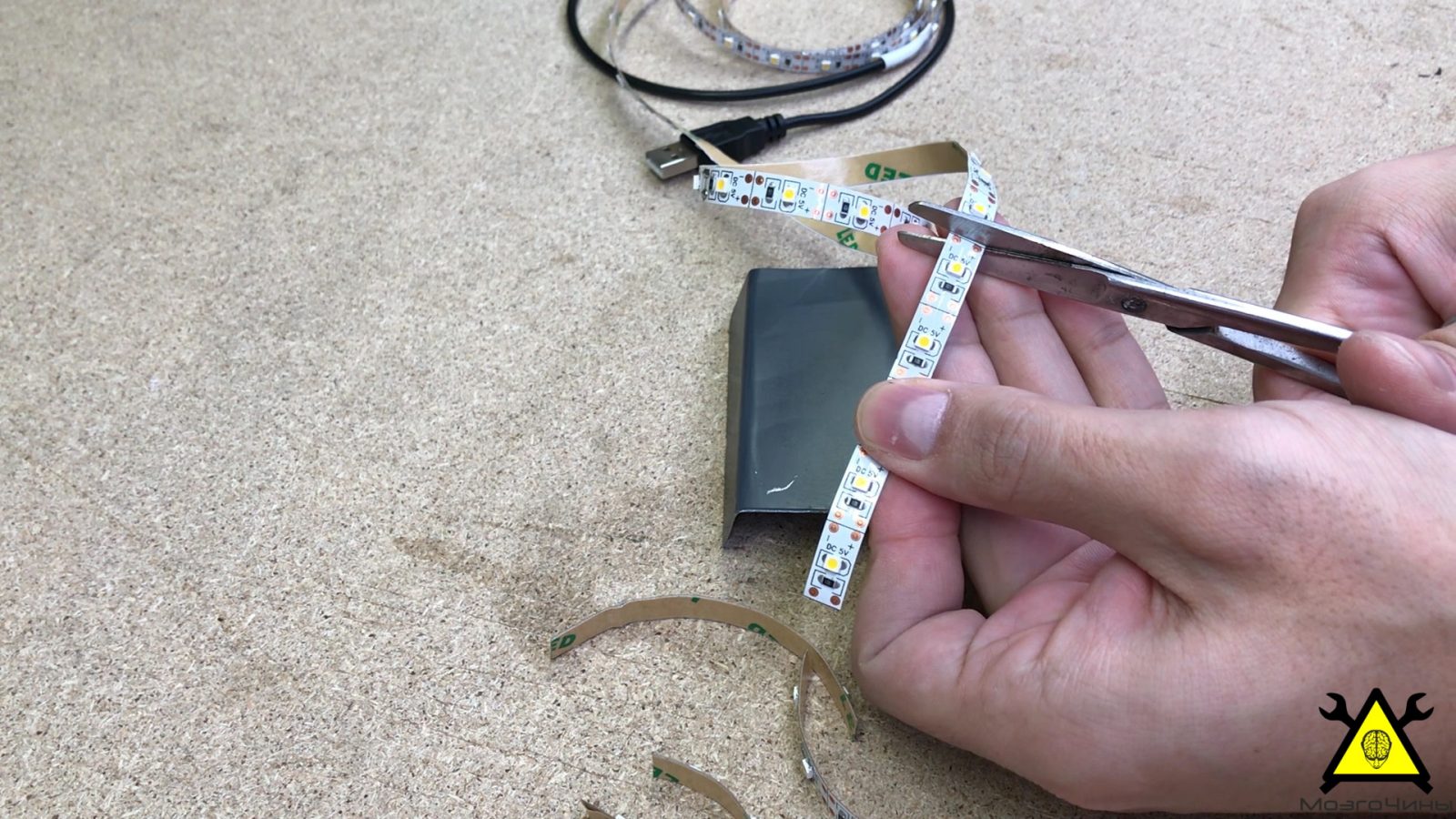

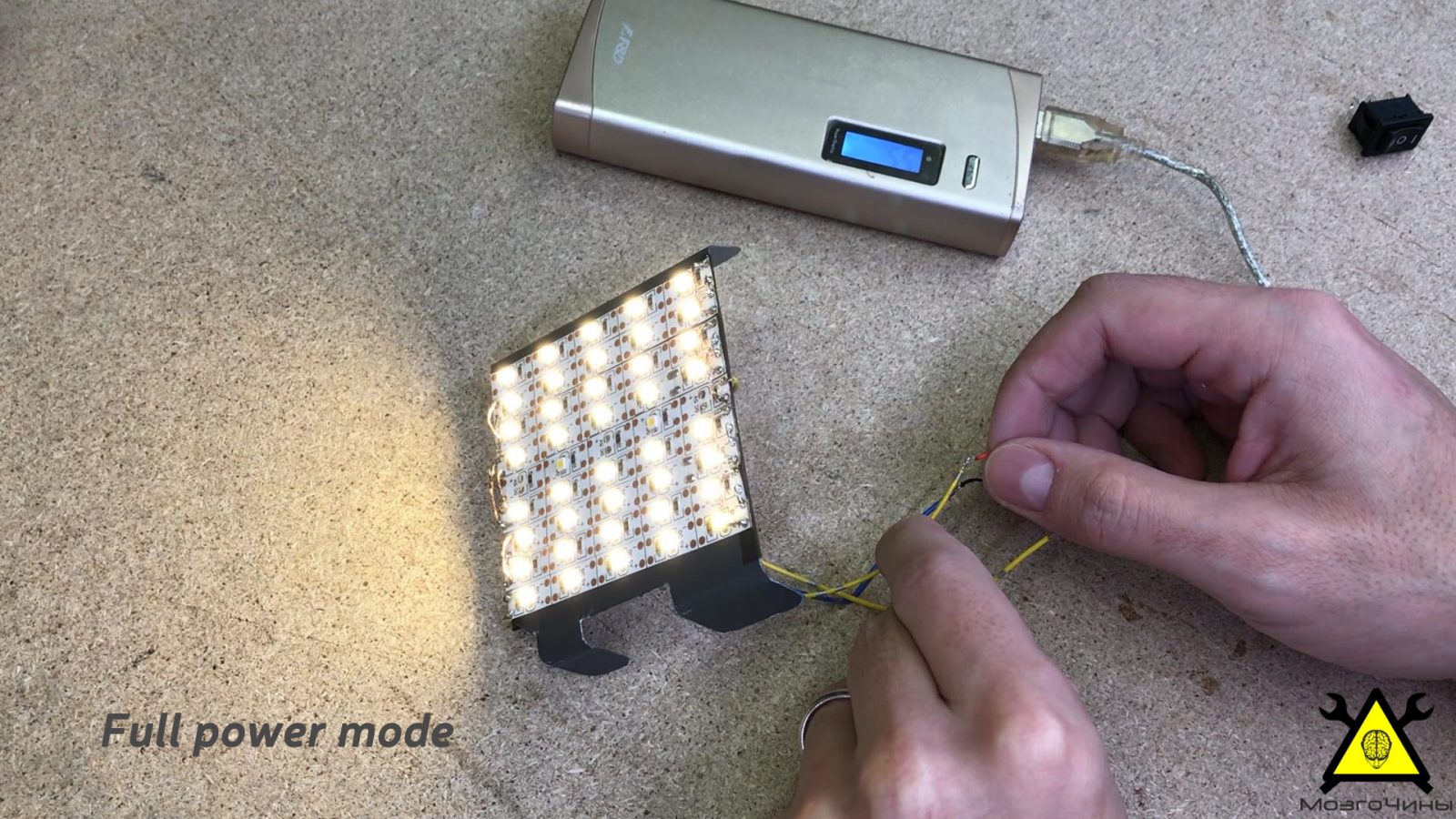

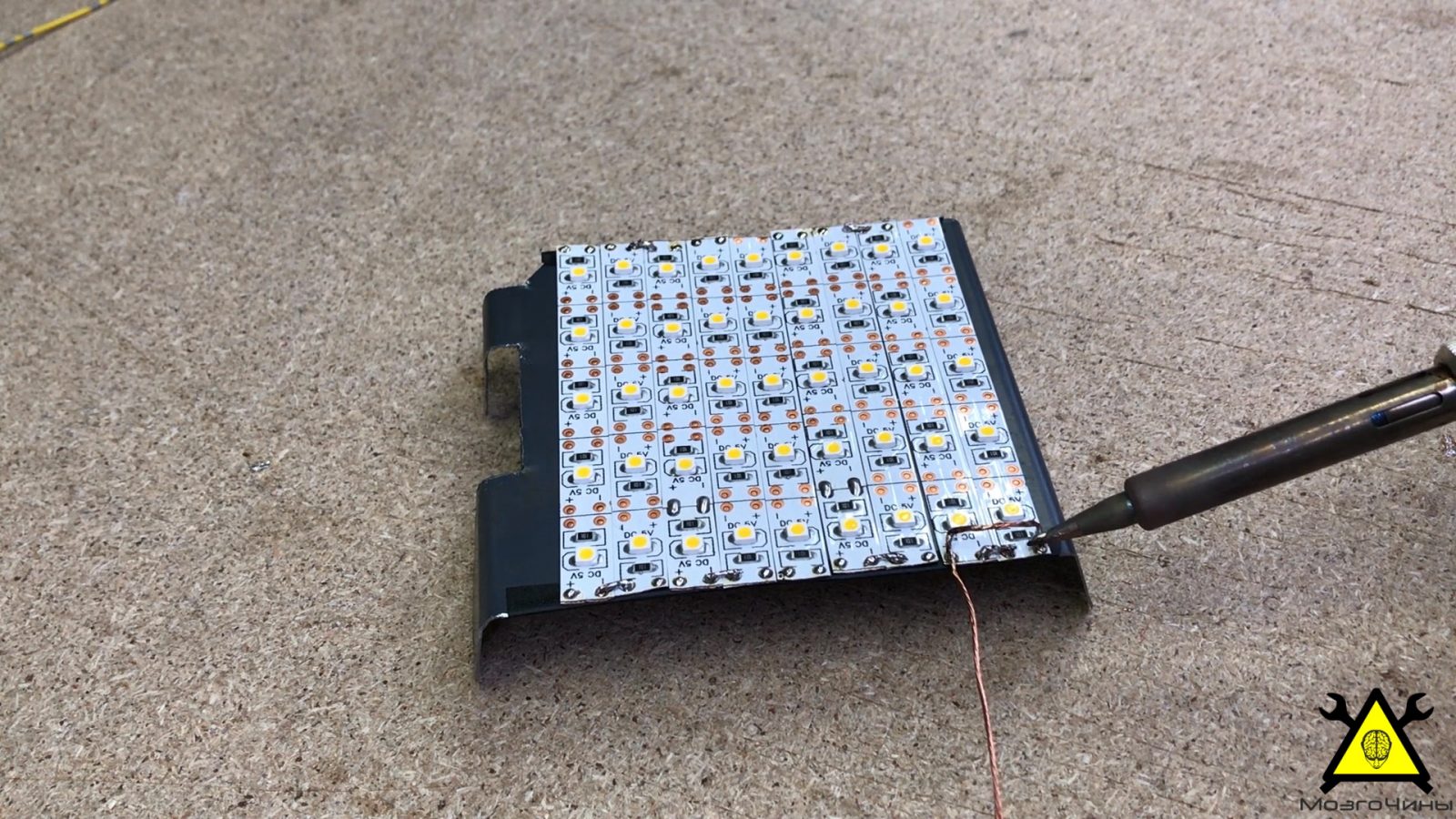

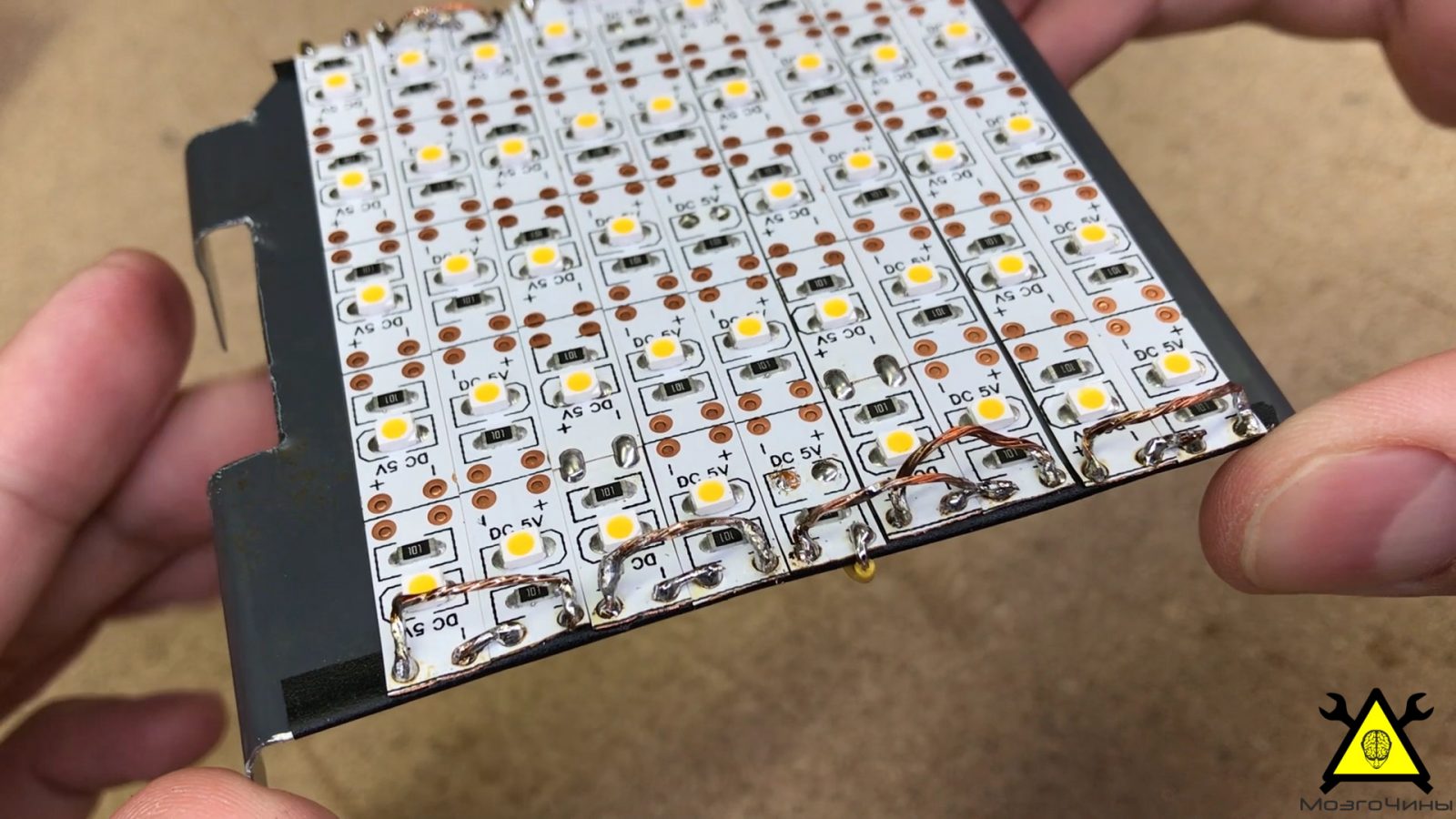

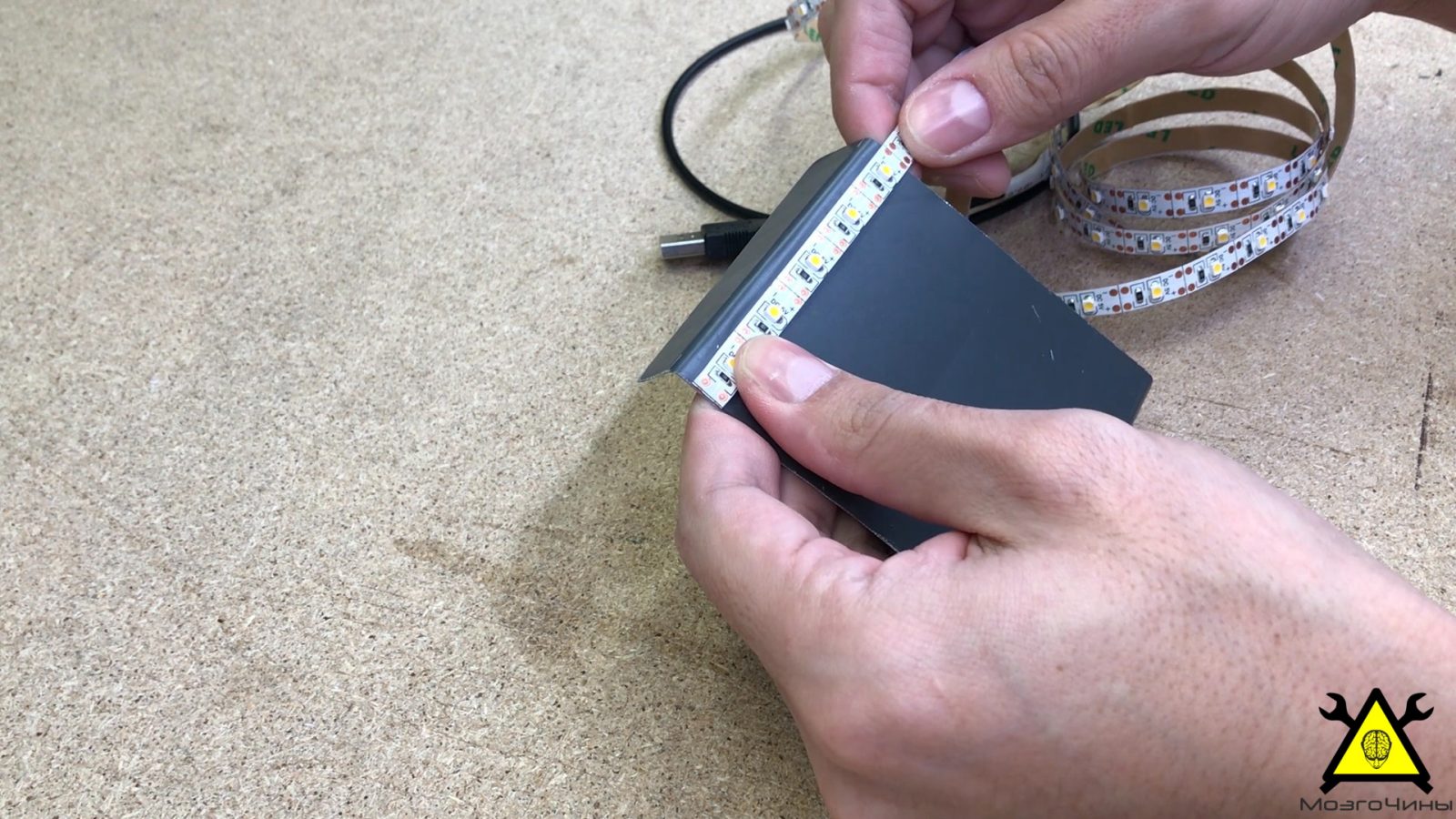

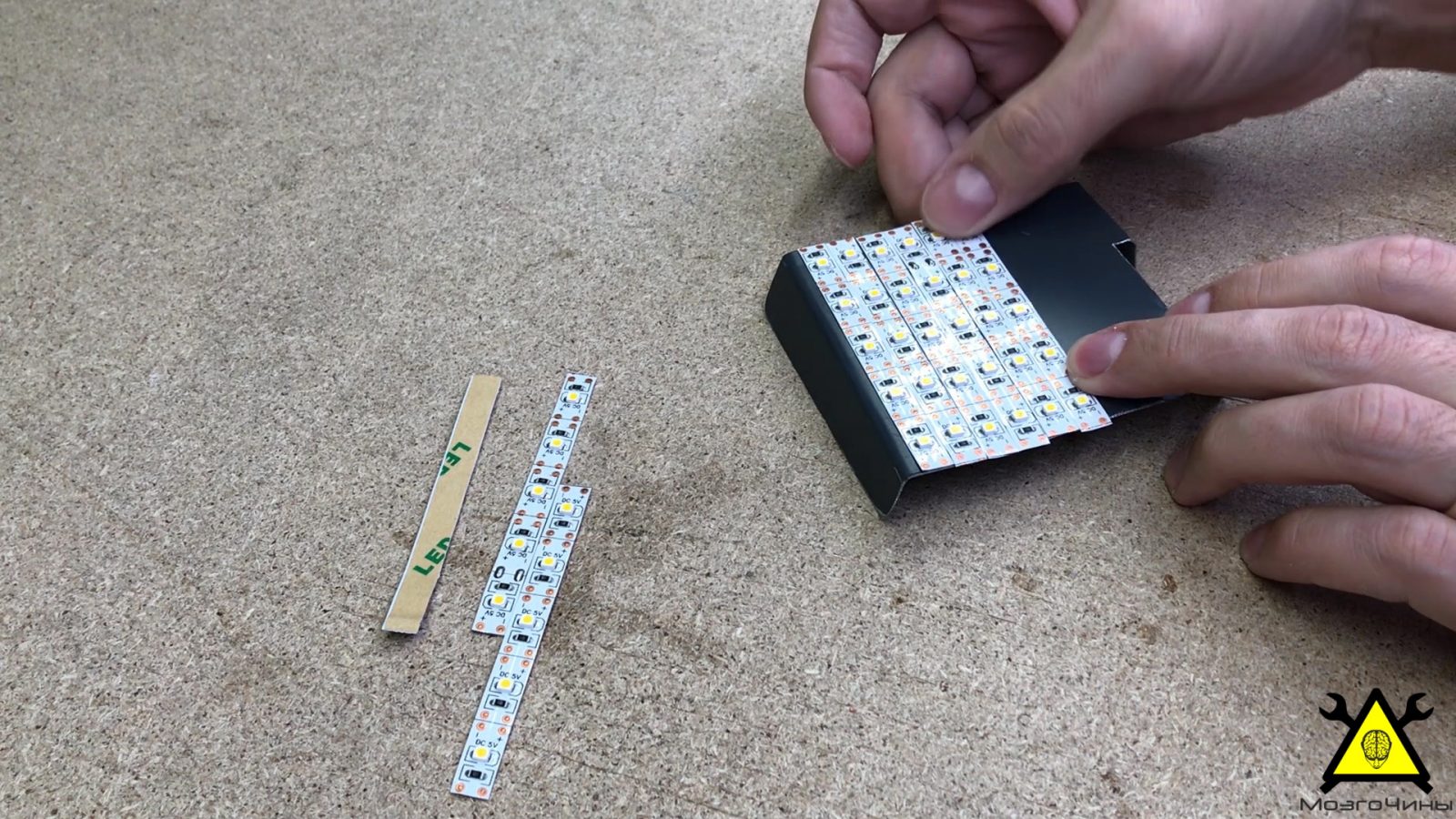

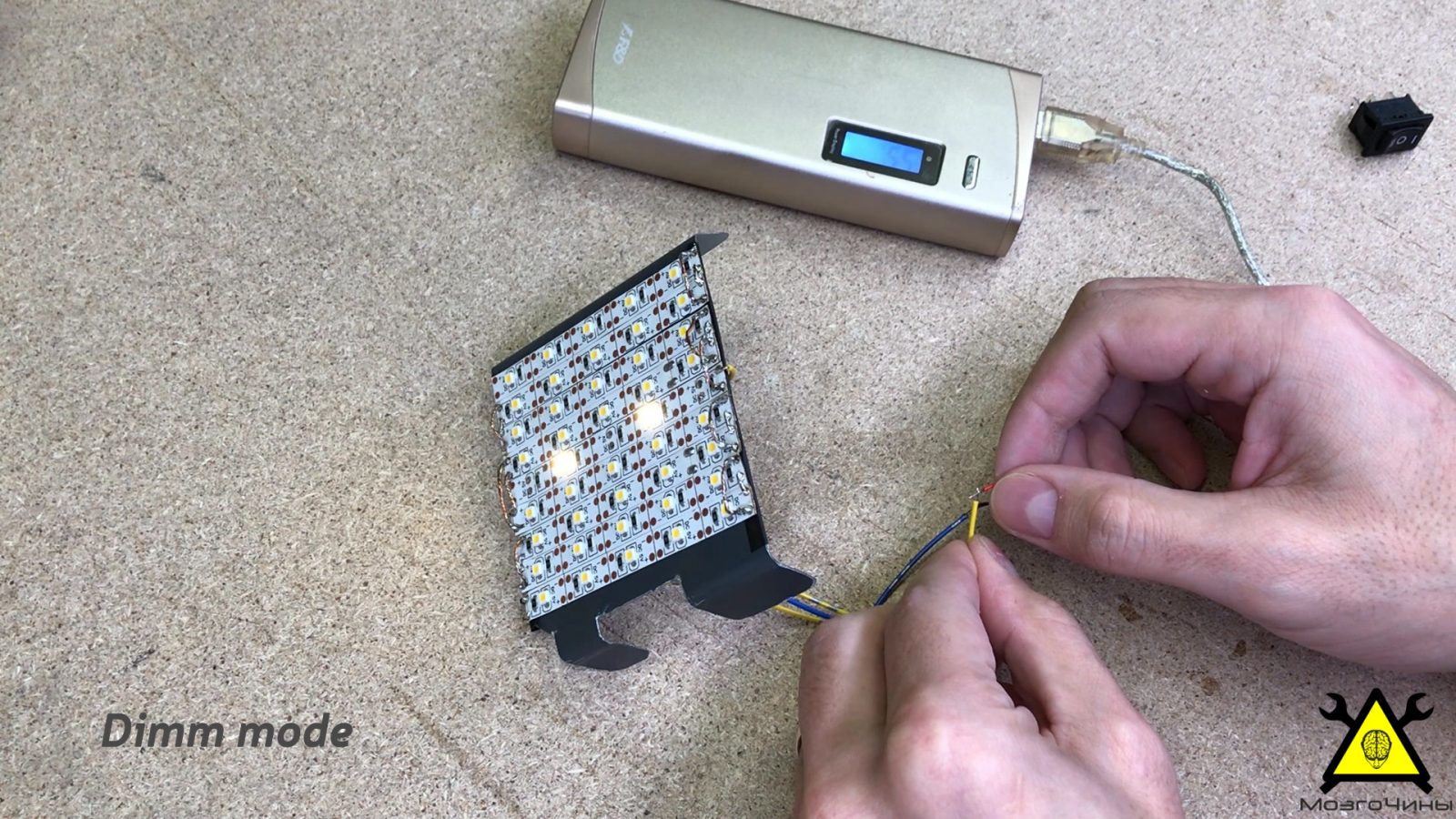

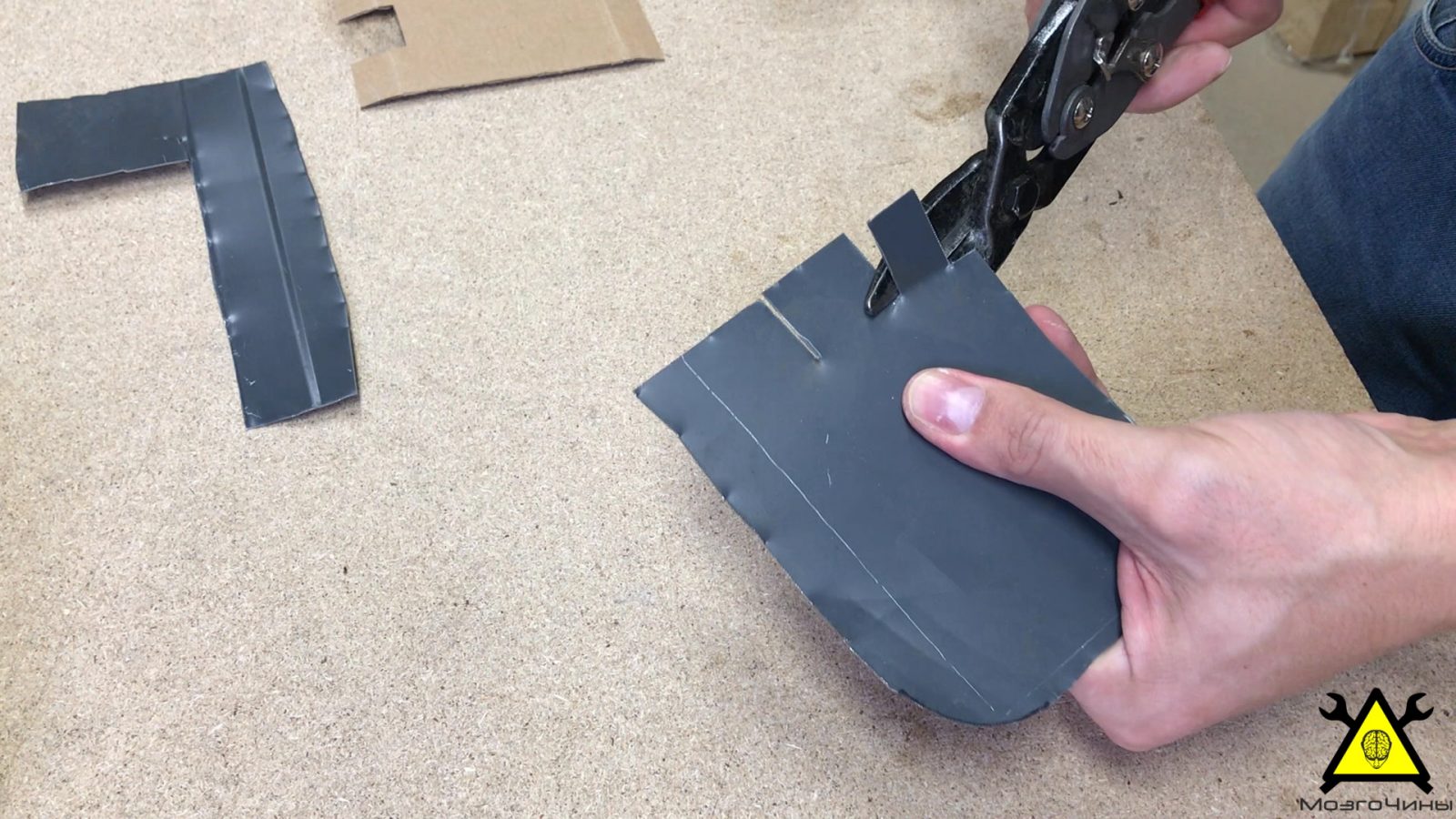

Вырежем пластину из тонколистового металла по внутреннему размеру плафона. Нарезаем ленту на полосы, и приклеиваем на металл. Спаиваем ленты последовательно, исключение составляем центральная полоса. Это нужно для двух режимов работы лампы.

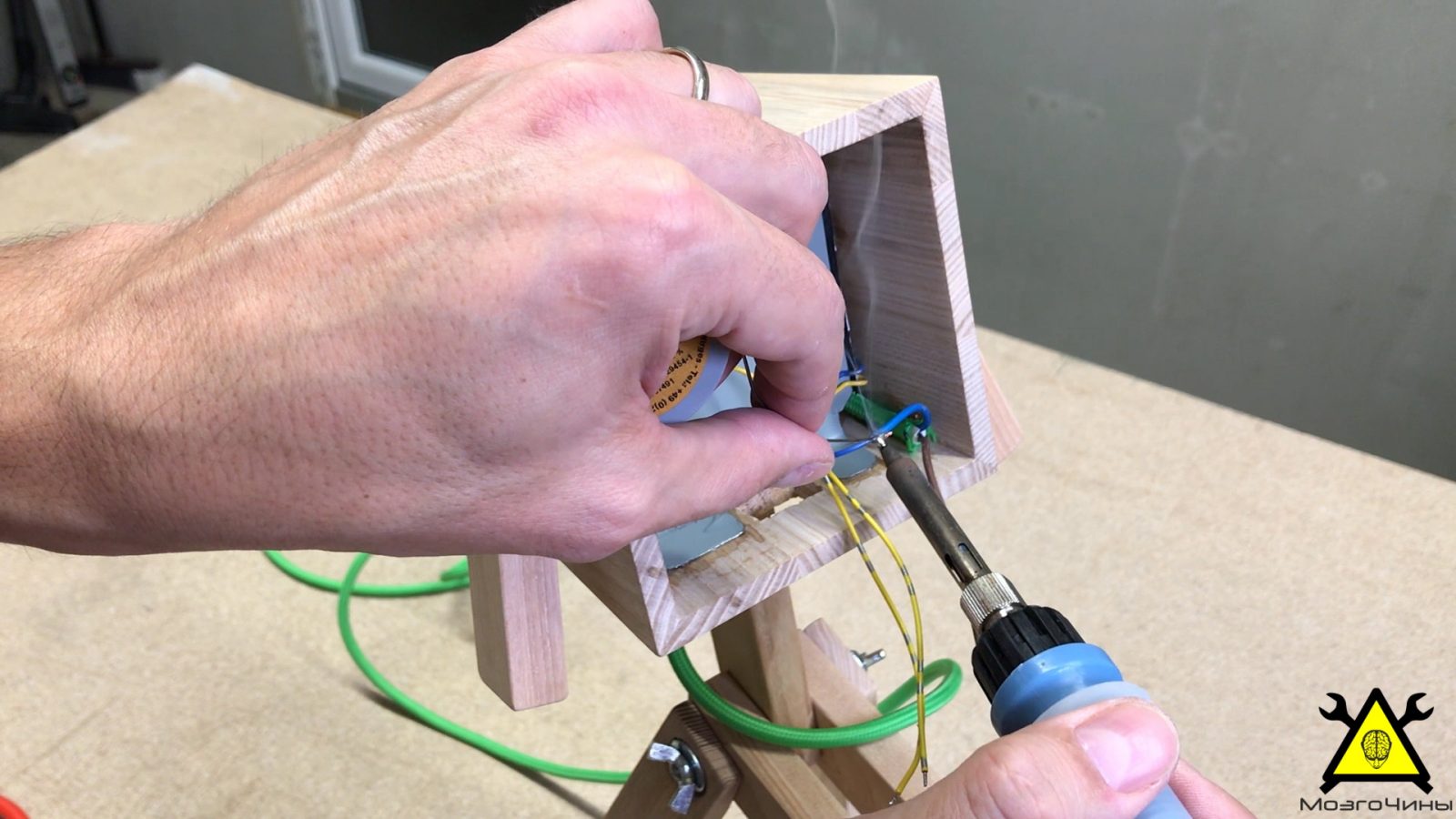

Шаг 11: Установка светодиодной панели

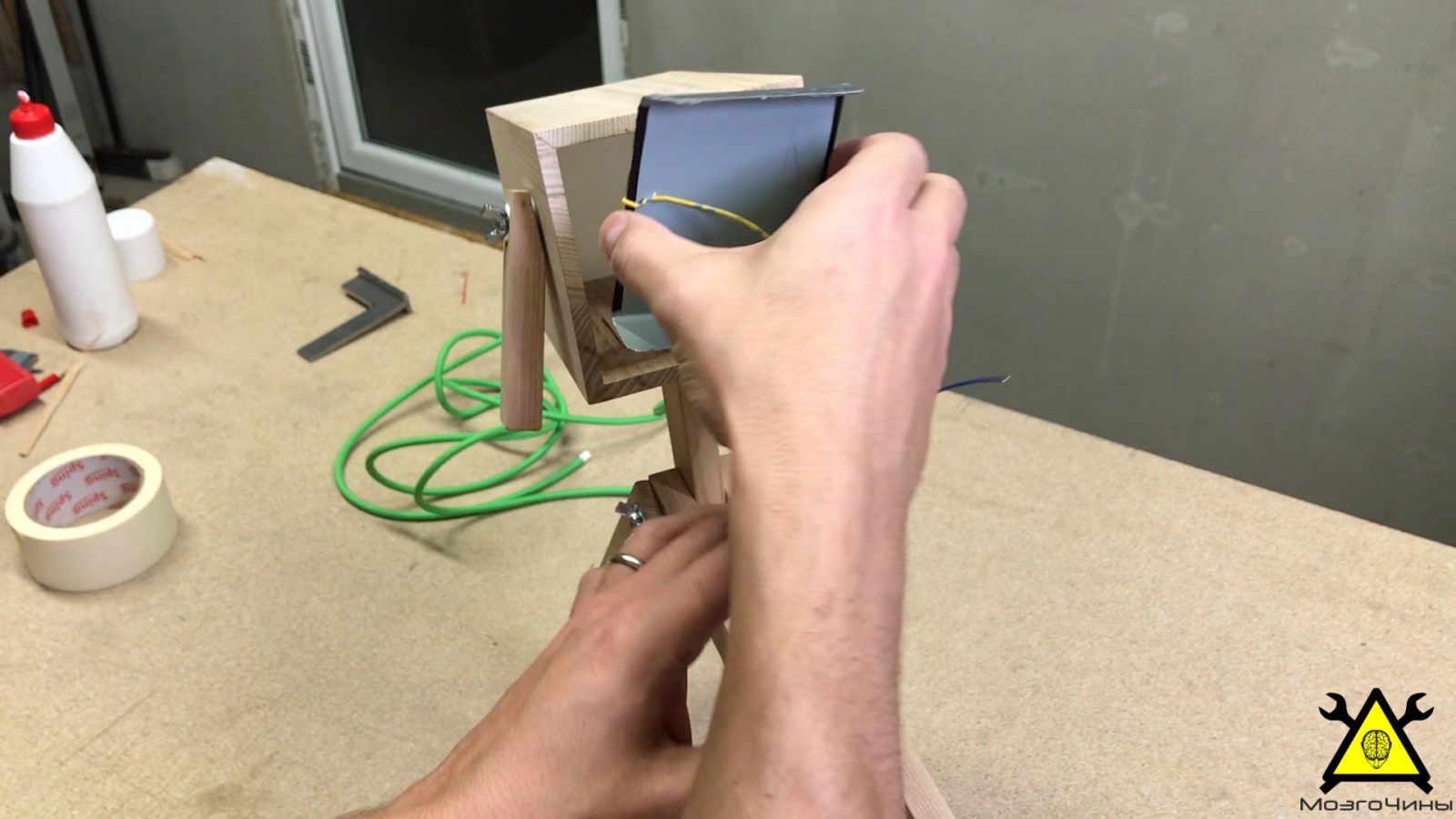

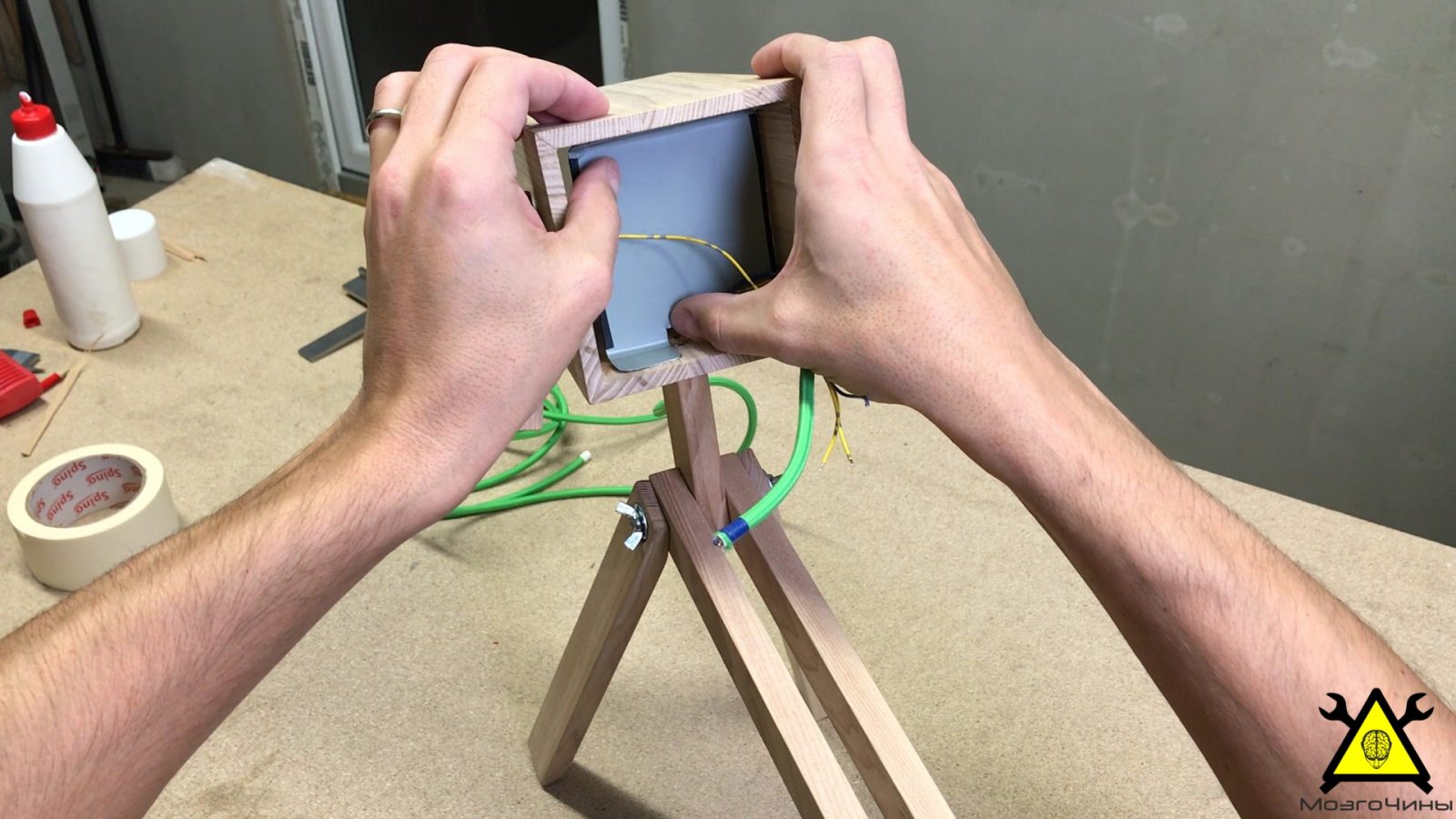

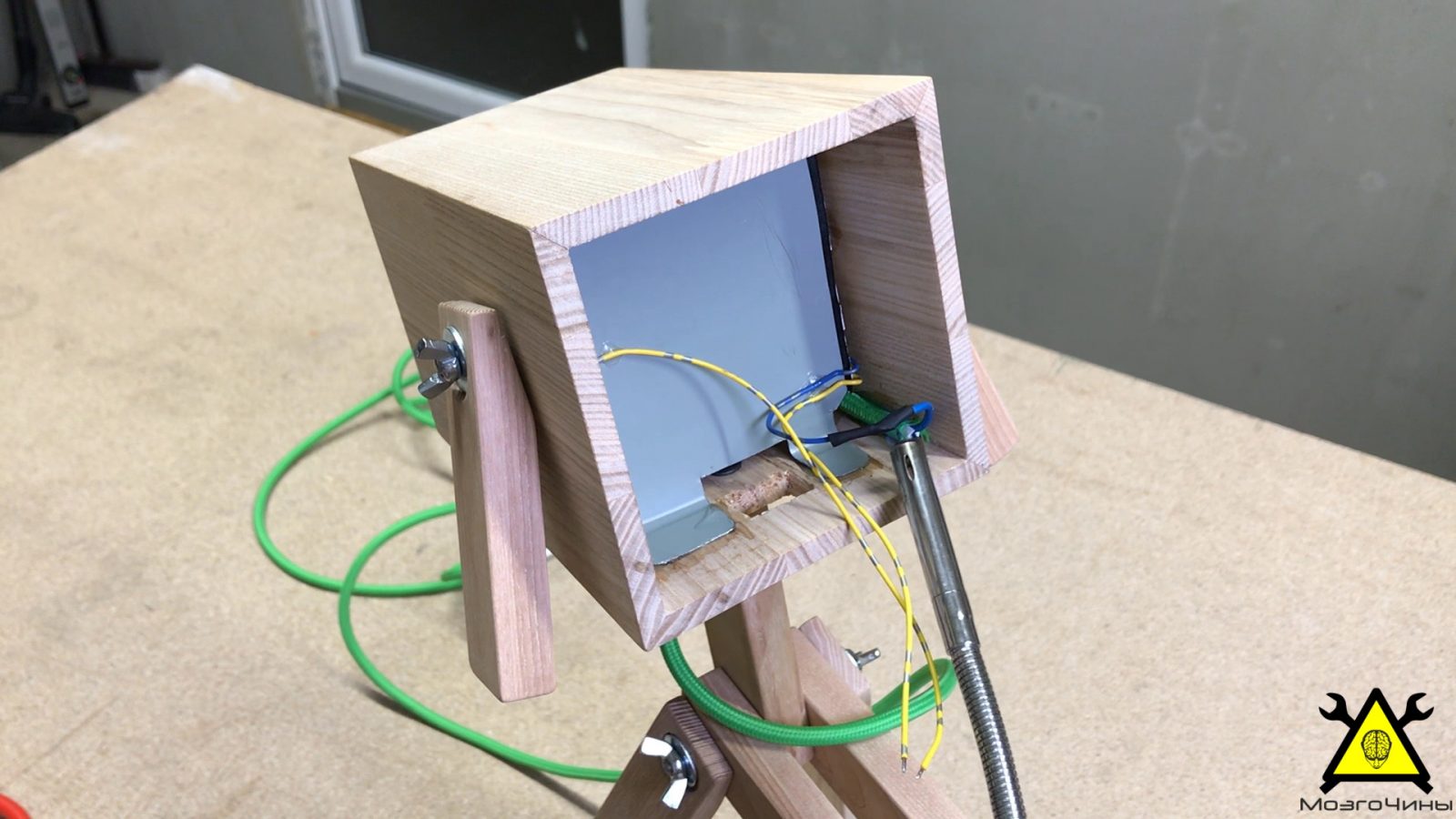

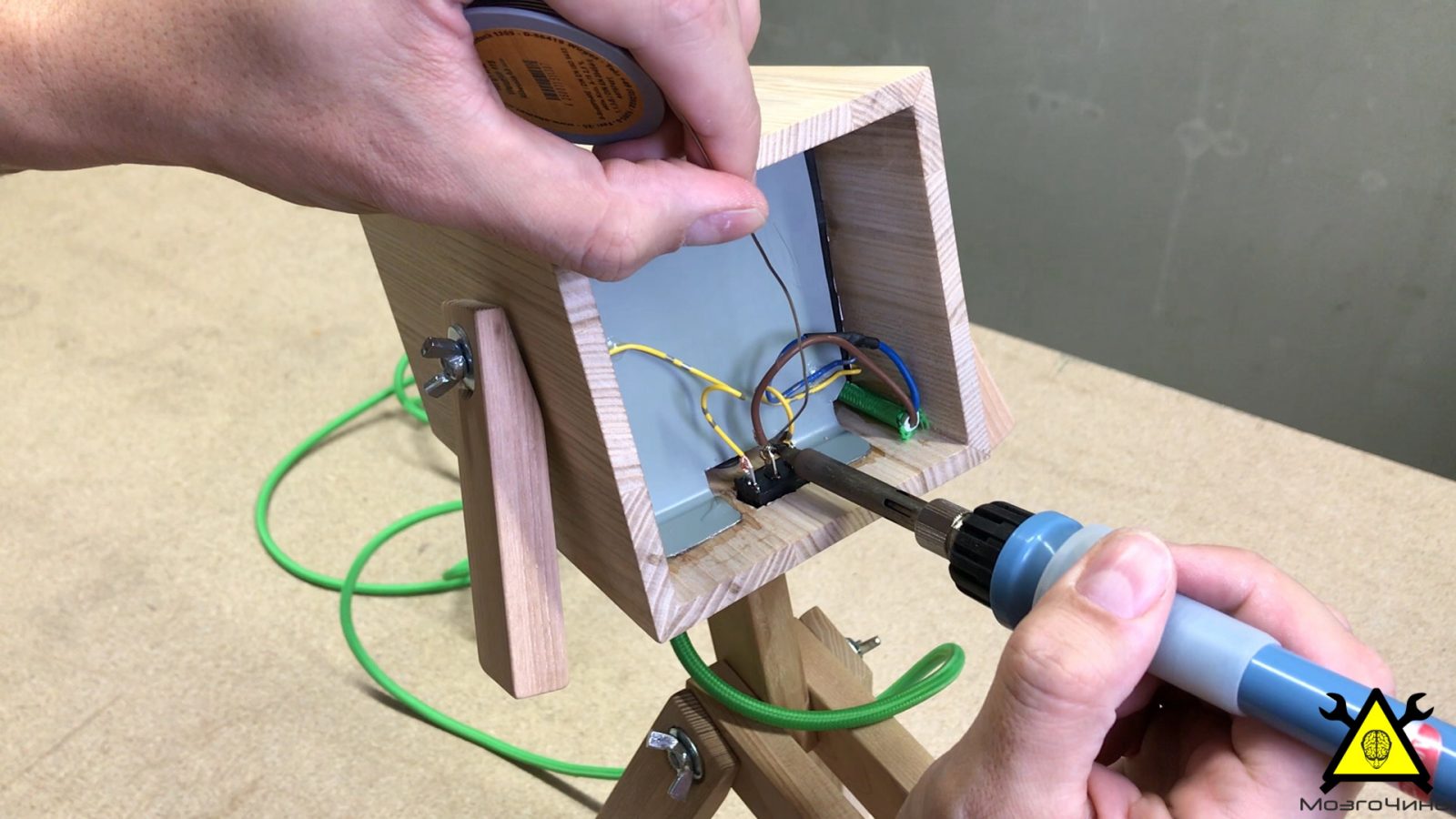

Используя эпоксидный клей, вклеим подготовленную световую панель вовнутрь головы. После этого припаяем провода.

Шаг 12:

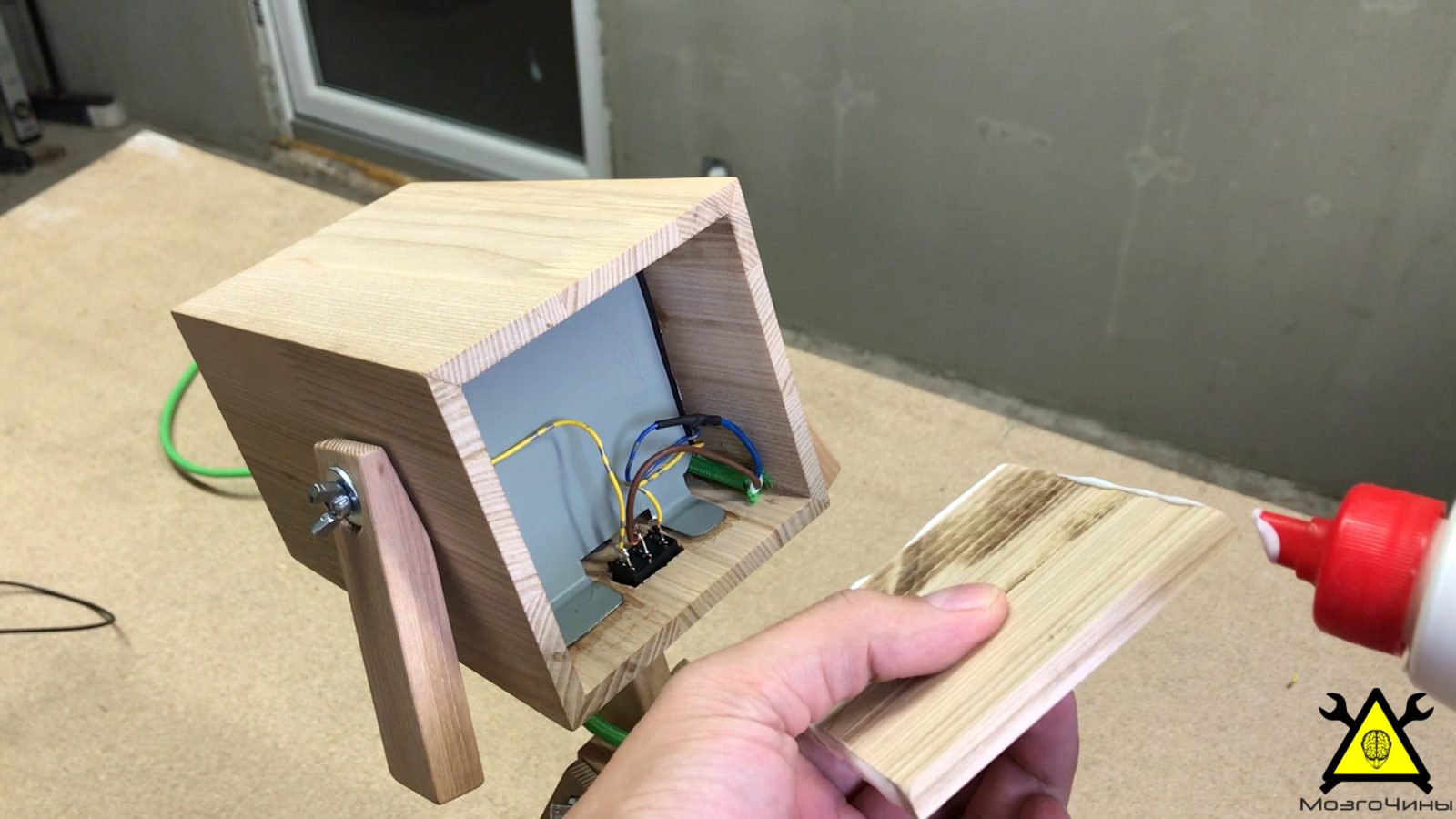

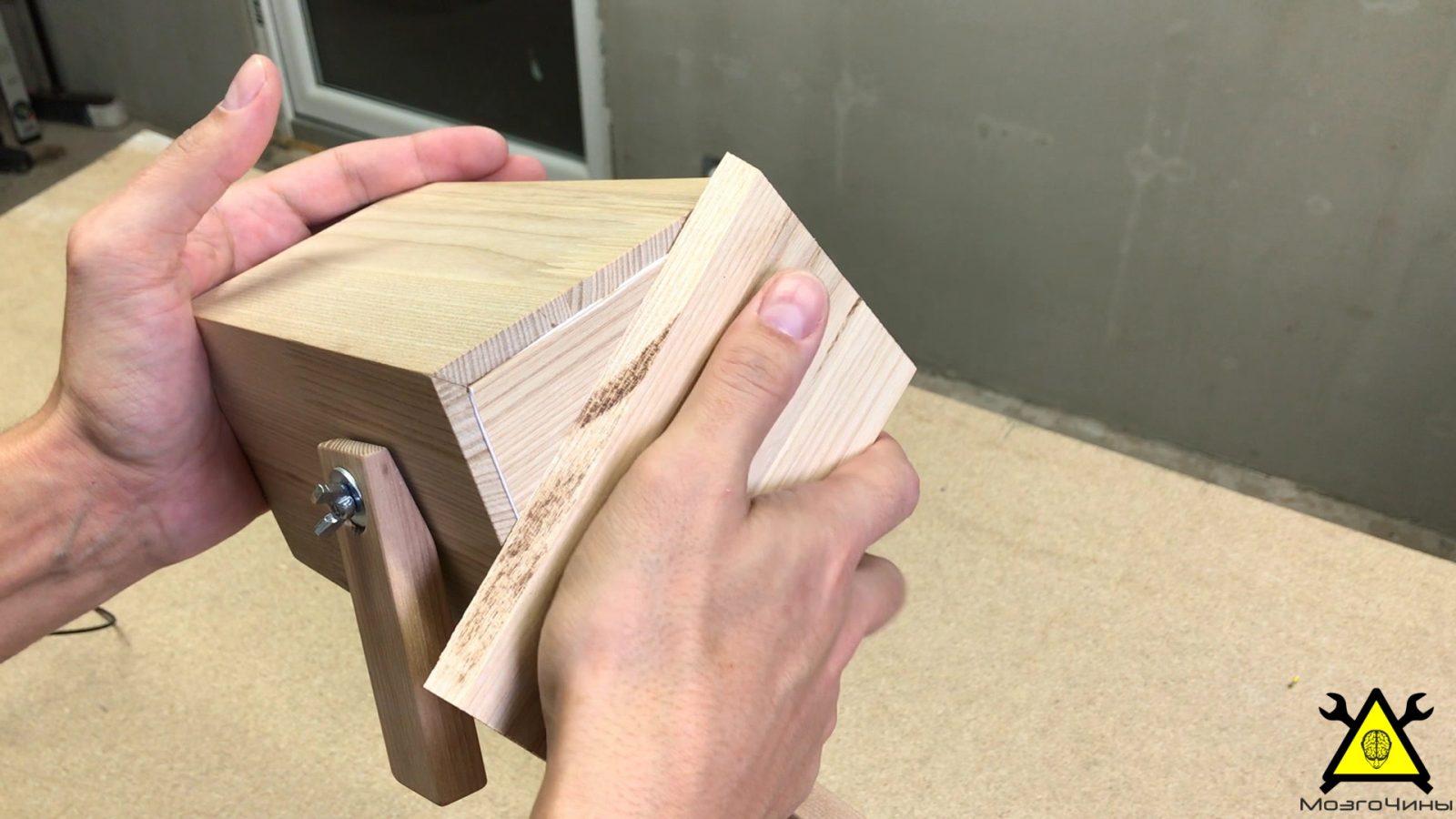

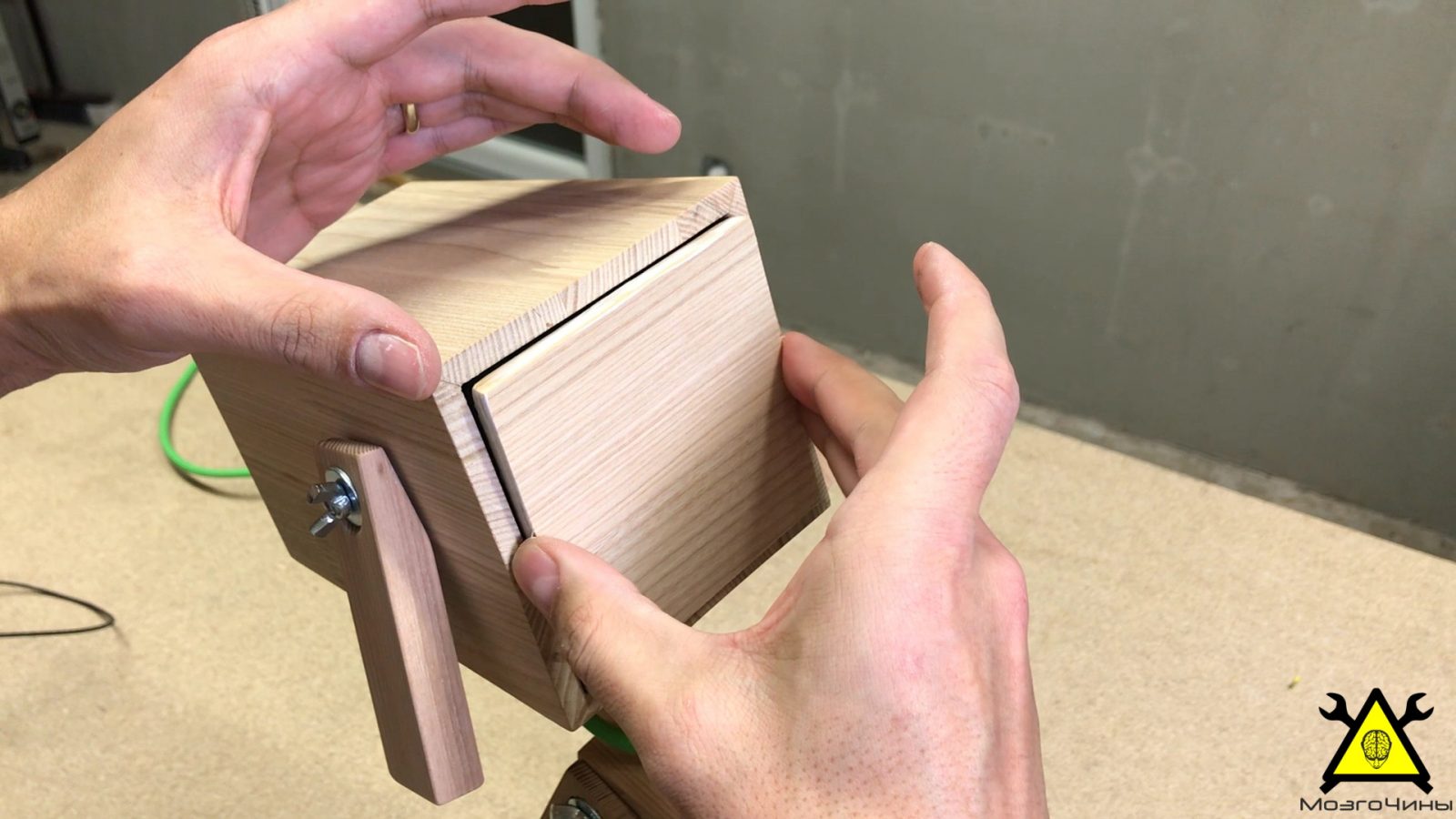

Закрываем плафон куском доски.

Шаг 13: USB-разъем

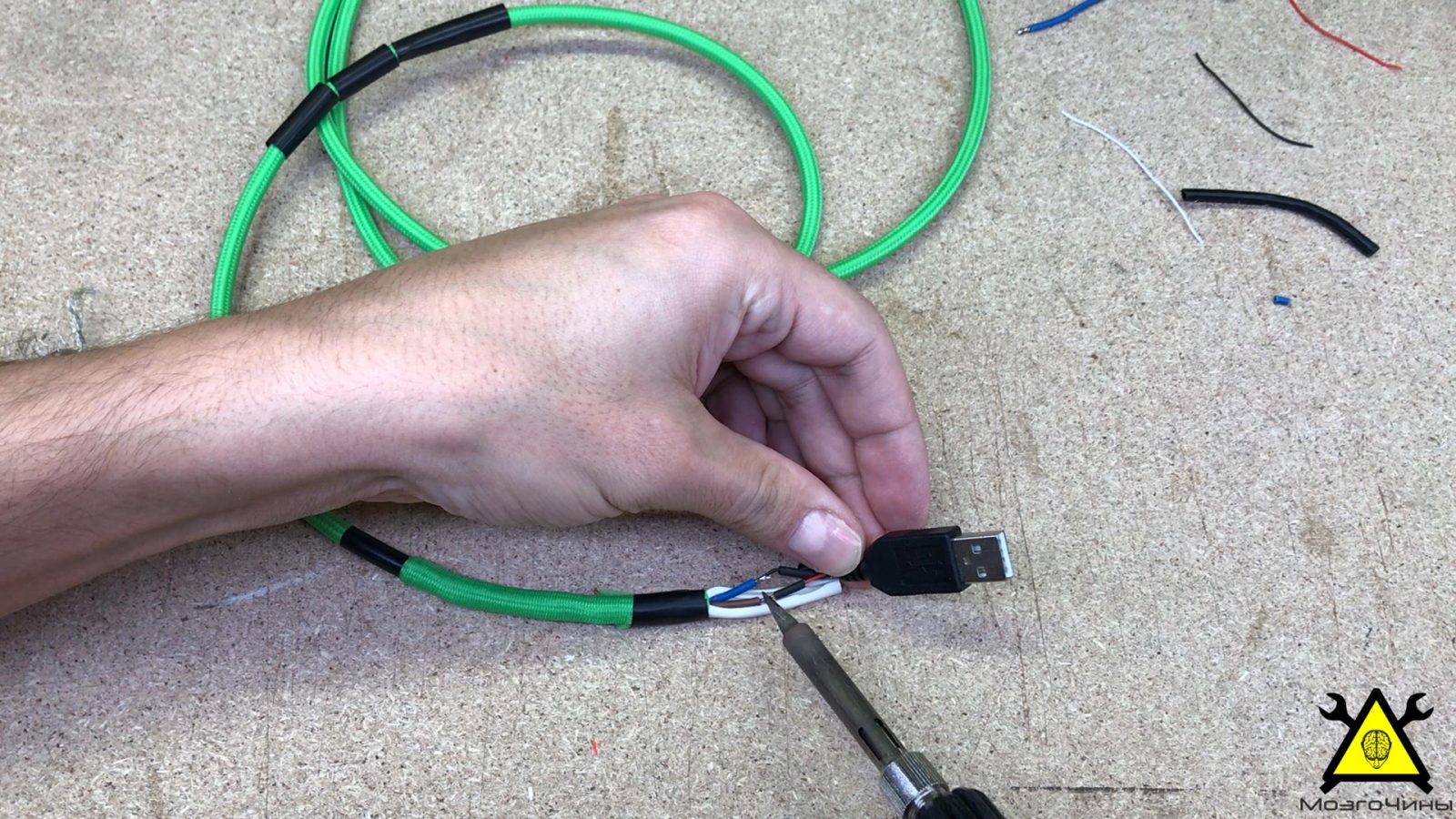

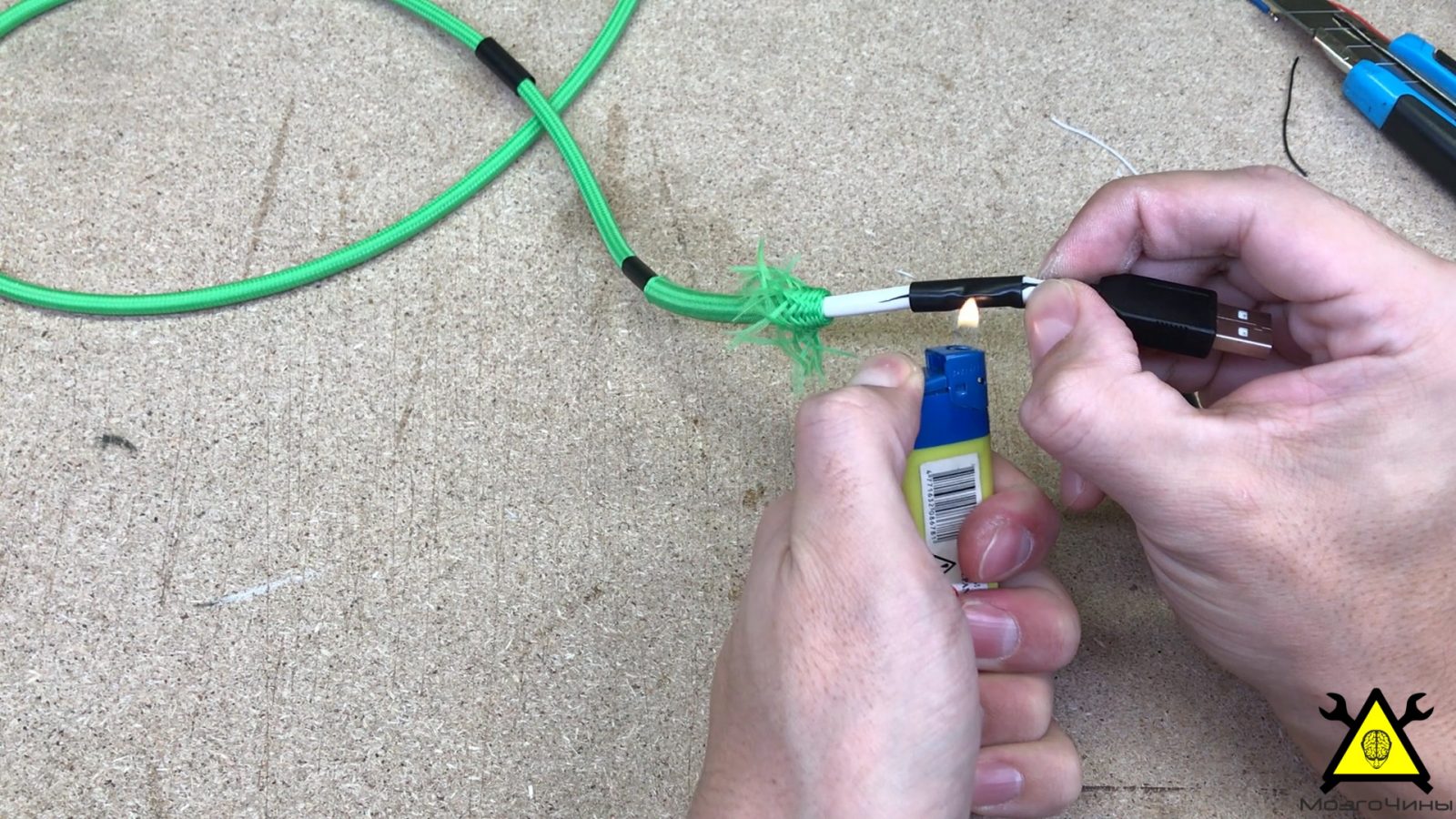

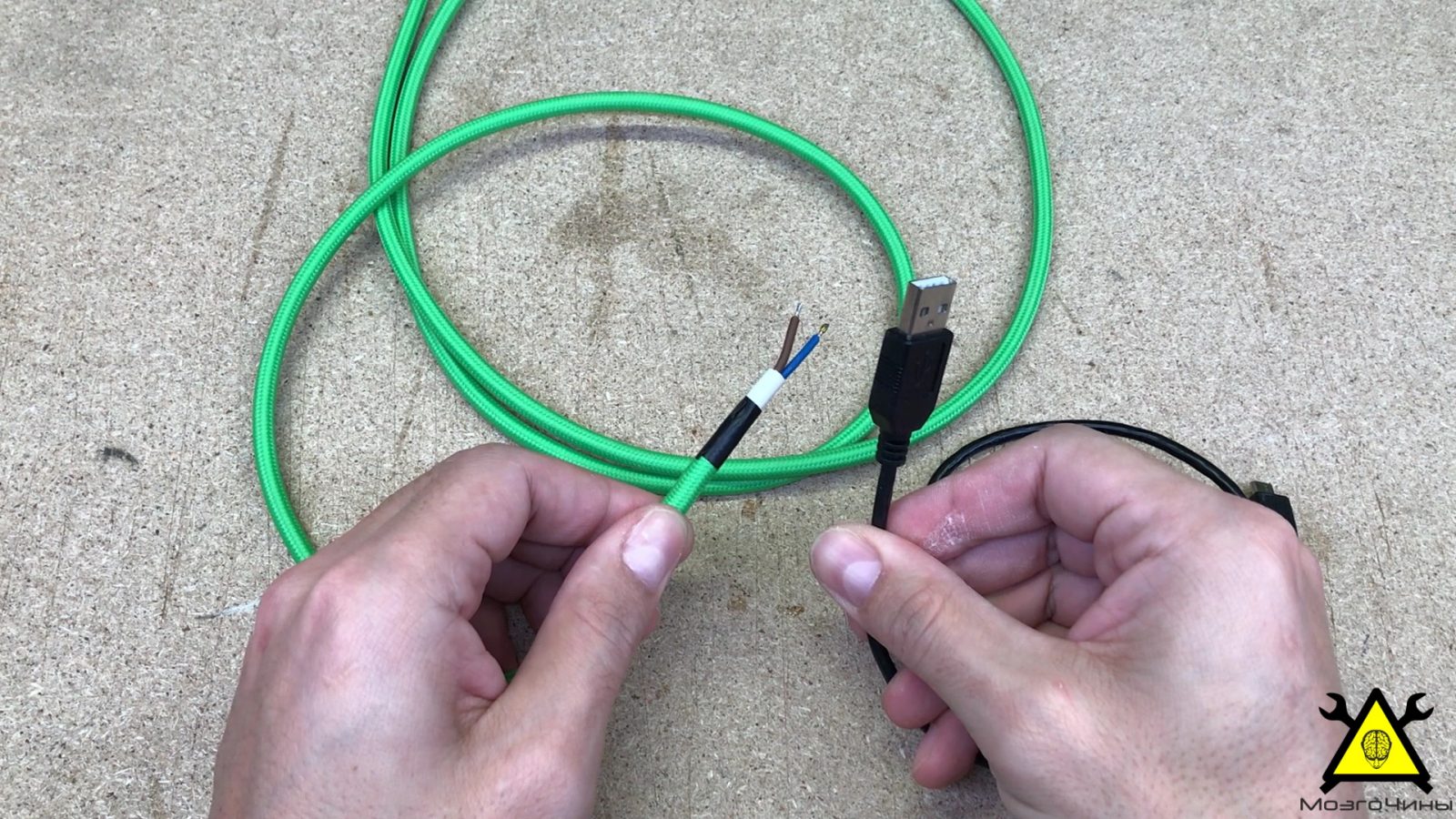

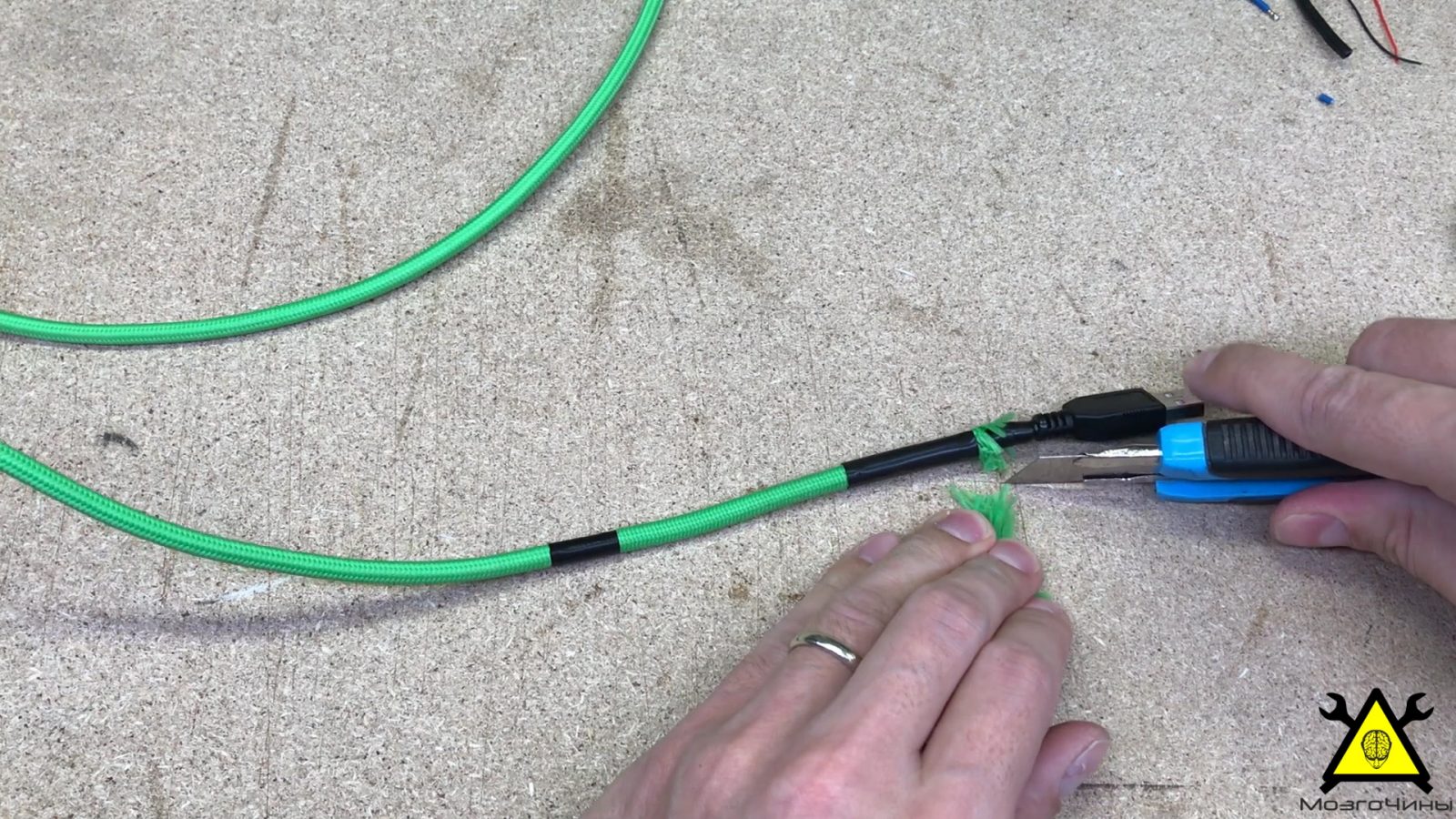

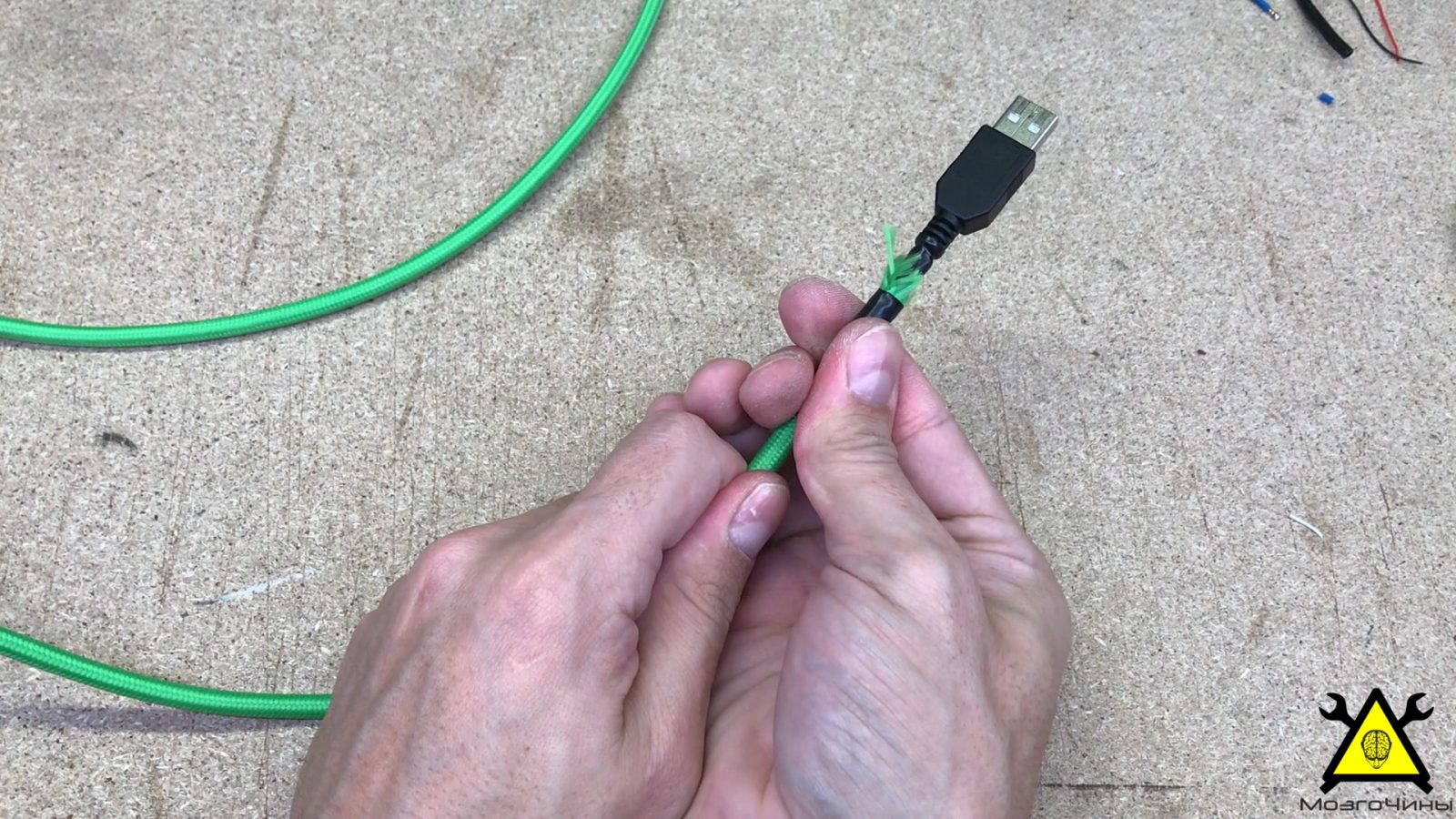

Припаиваем USB-разъем к нейлоновому шнуру. Используя термоусадочную трубку, изолируем место пайки.

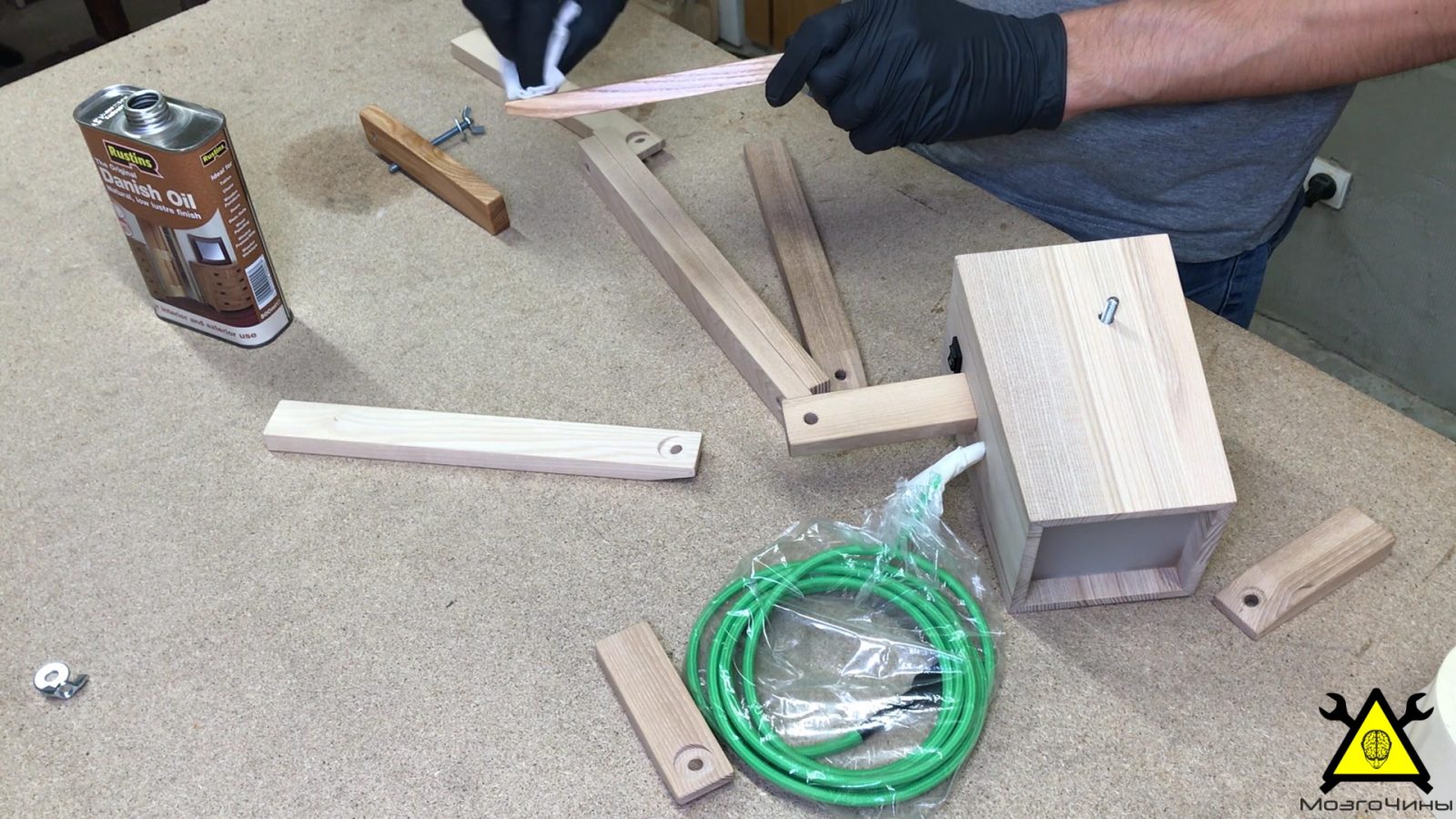

Шаг 14: Отделка дерева

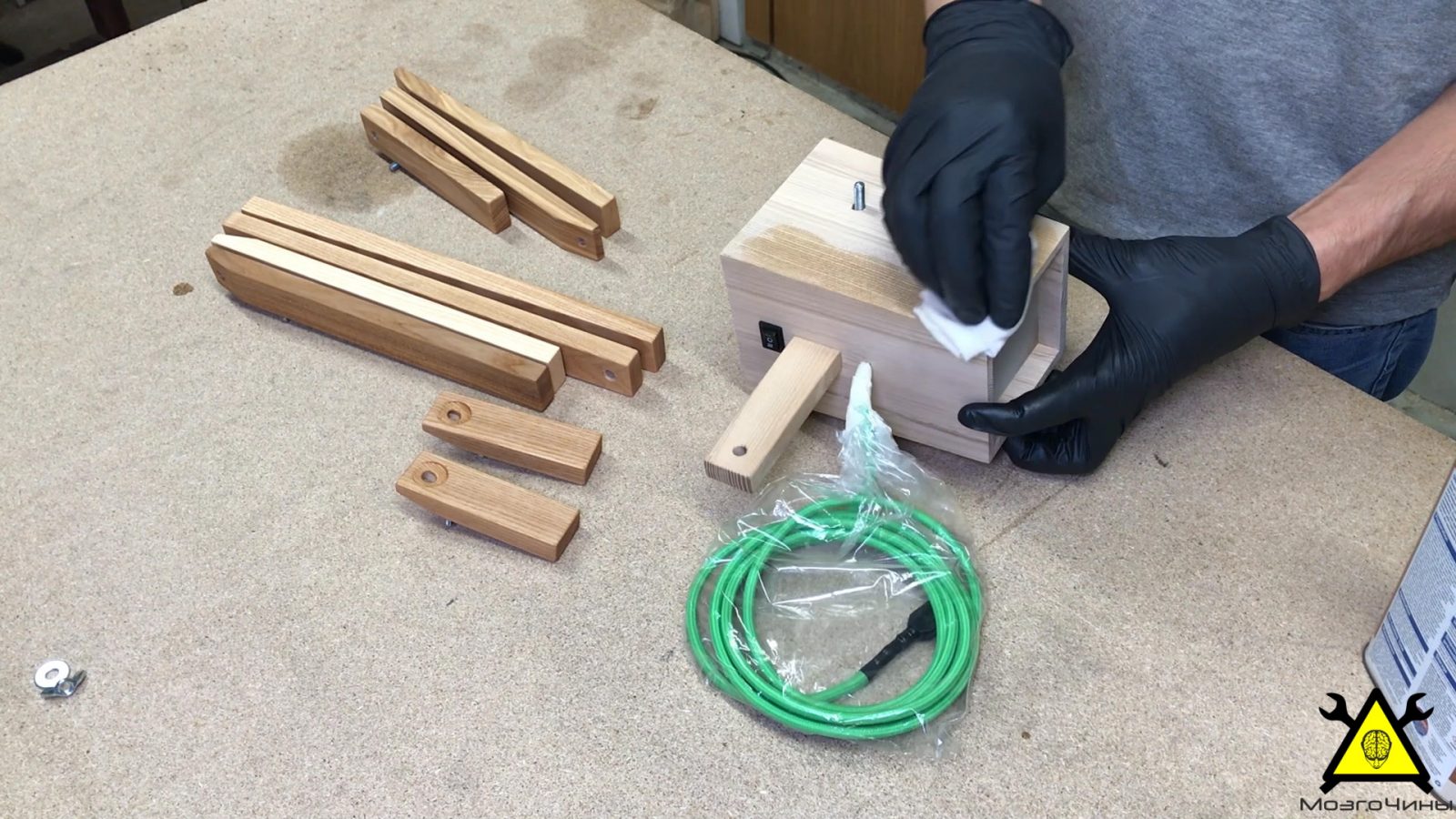

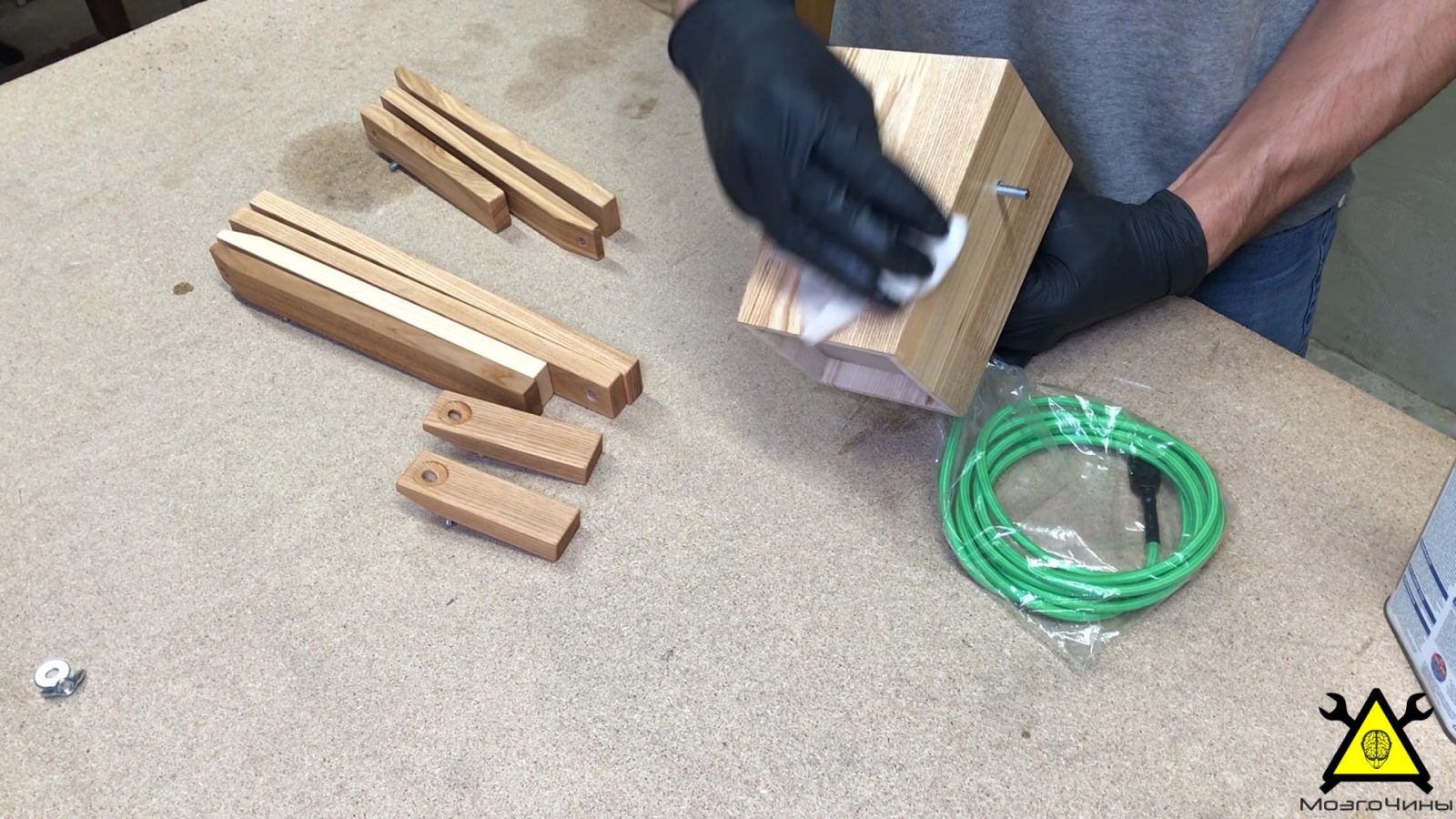

Покроем поверхность дерева двумя слоями датского масла. Собираем все обратно и проверяем работоспособность лампы.

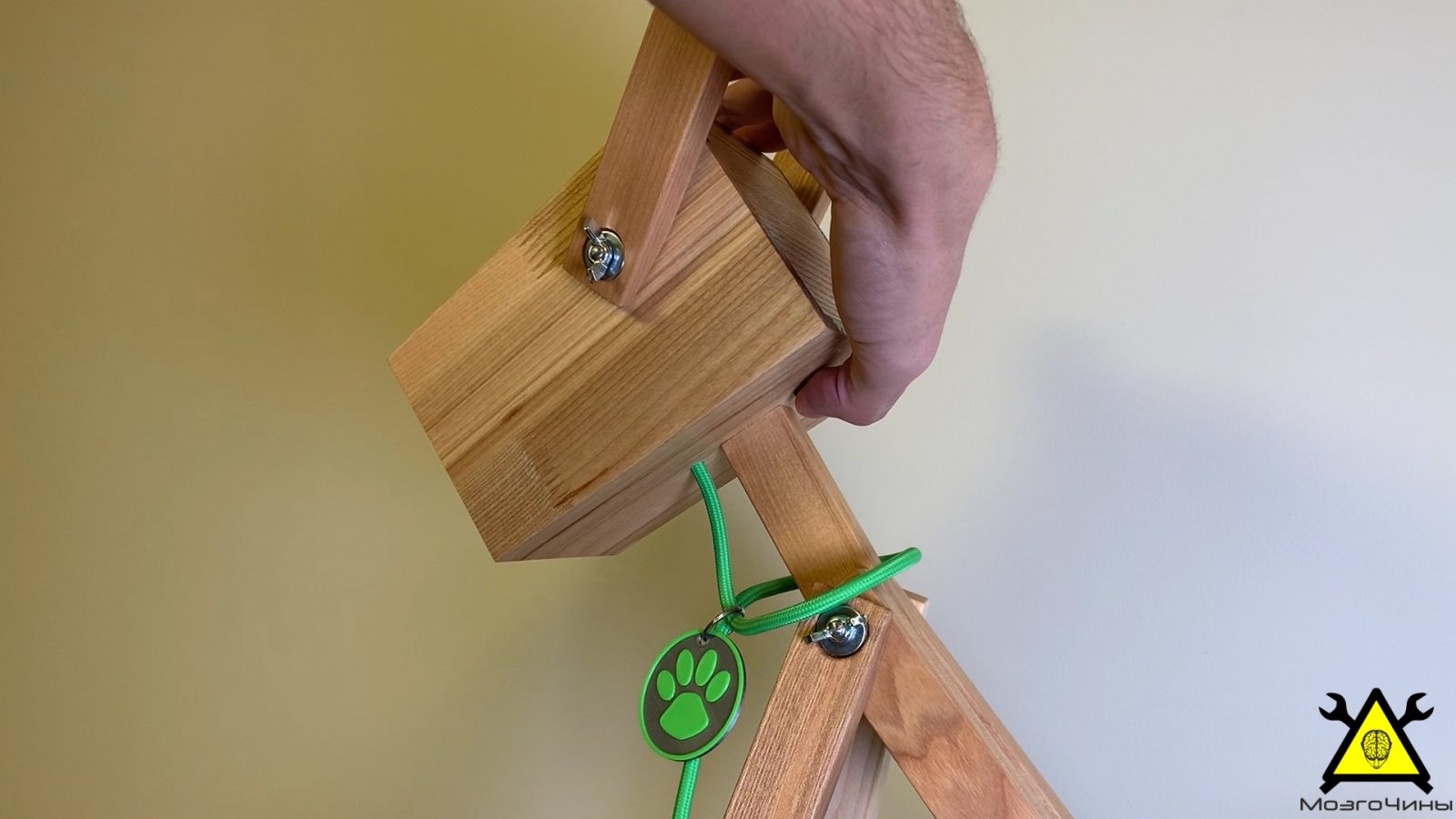

Шаг 15: Результат

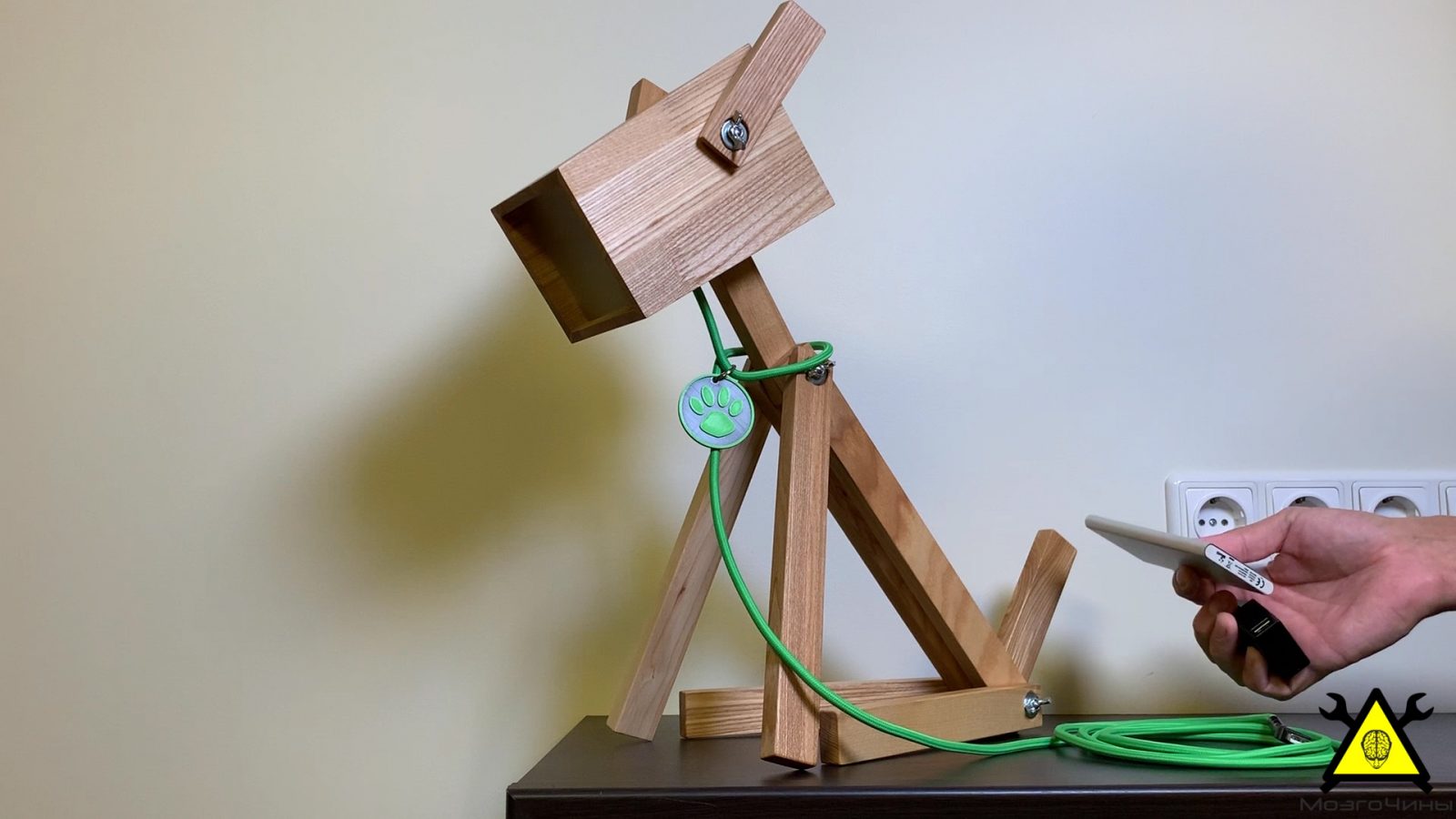

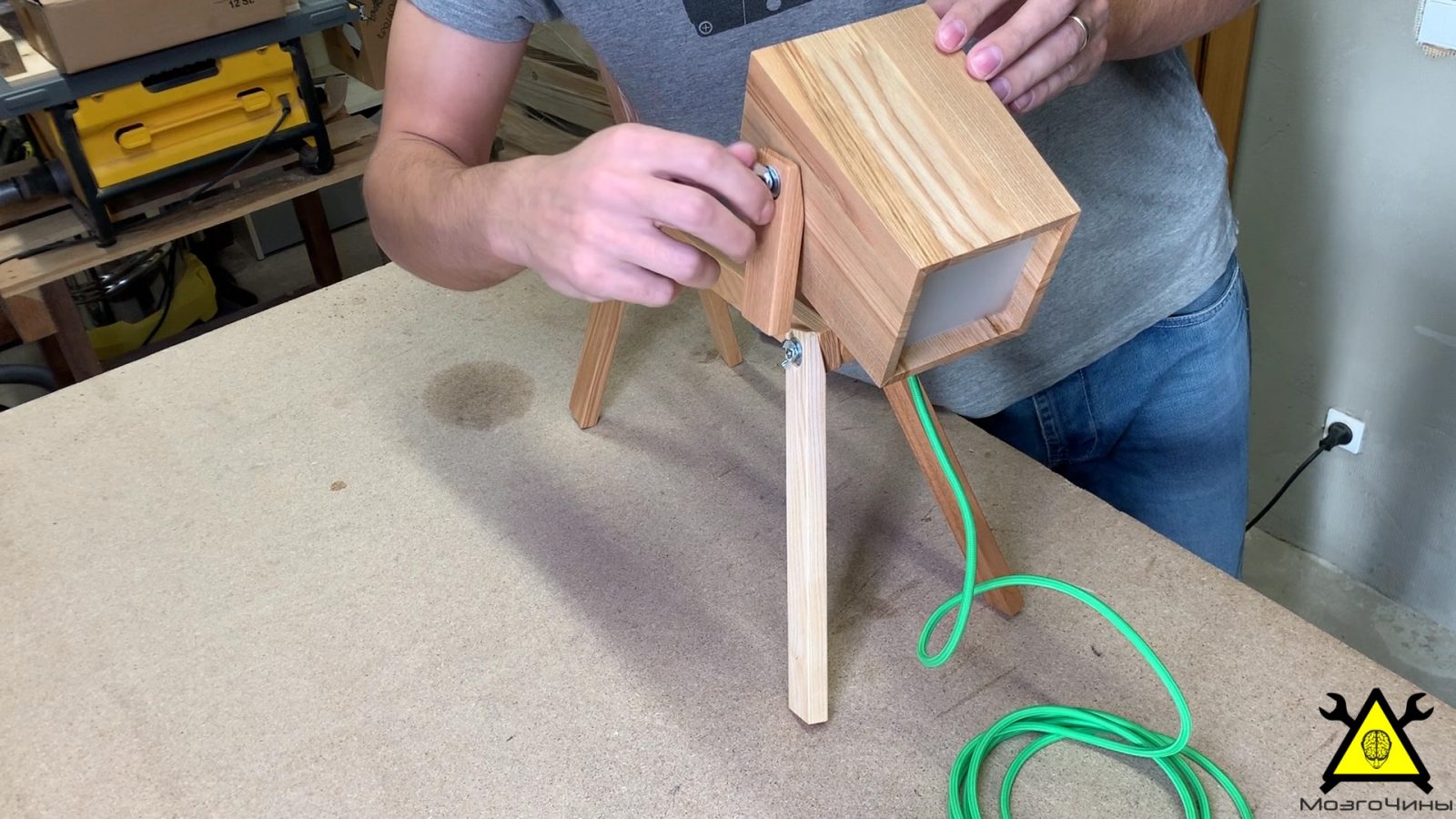

Светодиодная лампа может питаться от любого USB-гнезда (компьютер или обычное зарядное устройство USB для смартфона). Лампа имеет два режима — тусклый и яркий. Чтобы изменить положение самоделки просто отпустим барашковые гайки и повернем лапы, хвост или ухо и закрутим гайки назад. Надеюсь, эта поделка вдохновит вас на создание чего-то похожего.

Спасибо за внимание!
