Необычный тайник из фанеры своими руками

Перевёл alexlevchenko92 для mozgochiny.ru

Цель этой статьи продемонстрировать, как можно сделать тайник из фанеры своими руками.

0

В статье перечислены основные принципы, по которым следует строить подобные поделки.

Шаг 1: Материалы и инструменты

8

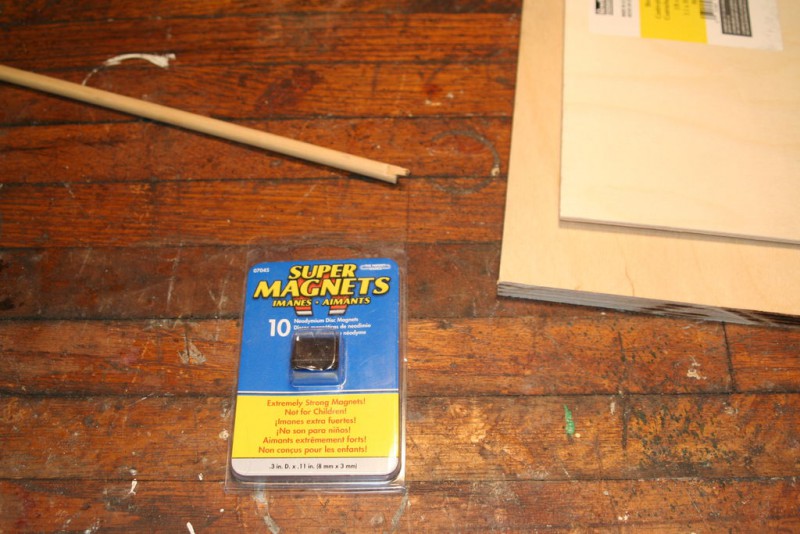

Материалы:

Для фанерного тайника, необходимо:

  • 1 лист берёзовой фанеры 30*60 см толщиной в 1,3 см;
  • 2 листа берёзовой фанеры 30*60 см толщиной в 0,3 см.
  • 10 неодимовых магнитных дисков диаметром 0,95 см;
  • Пружина длиной около 3,8 см и диаметром 0,95 см;
  • Дюбели диаметром 0,95 см;
  • Лист меди размерами 12,7*10,2 см;
  • Лампа накаливания;
  • Кусок ореха сечением 2,5*2,5 см и в длину 12,7 см;
  • 5 см резьбовой ниппель с крышкой, диаметром в 0,6 см.

Этот список выглядит массивным, но хорошей новостью является то, что вы можете найти много из этих вещей вокруг дома, а остальное приобрести за не слишком большую сумму денег.

9

Инструменты:

  • Различные зажимы;
  • Столярный клей;
  • Шпатлёвка;
  • Дрель и сверла;
  • Наждачная бумага;
  • Угольники;
  • Ленточная пила;
  • Циркулярная пила;
  • Средства индивидуальной защиты (очки, перчатки, средства защиты органов слуха и дыхательных путей).

10

Шаг 2: Конструкция

11

12

Хотелось, чтобы каждая сторона обладала своеобразным тайником. После установки они должны не мешать друг другу при открытии.

13

14

Эскизы должны быть масштабированы для бумаги размерами 21*28 см.

15

16

Шаг 3: Стиль А (Верхний отсек)

17

18

Этот отсек будет располагаться в вершине лампы. Открываться он будет с помощью магнитного ключа.

19

20

Приклеим 3 из 1,3 см полос на одну доску, оставив 10 см край открытым. Убедимся, что все углы квадрата надёжно зажаты.

21

Возьмём оставшуюся 1,3 см полосу и просверлим два отверстия диаметром 0,95 см на внутреннем крае, с расстоянием около 2,5 см друг от друга. Отверстия должны быть как можно глубже, но не сквозные. Установим магнит в каждое отверстие, затем нанесём столярный клей и закроем всё дюбелем. После высыхания клея, нанесём шпатлёвку на поверхность.

22

Когда клей высохнет, воспользуемся рамой в качестве шаблона для ящика. Если всё сделано правильно, стороны ящика должны быть 7,5*10 см с 1,3 см куском в качестве лицевой части. Соединим воедино 4 стенки и дно ящика, при этом убедившись, что он по-прежнему проходит в рамку до их дальнейшей фиксации.

23

Приклеим другую 0,3 см фанеру к раме, убедившись, что ящик не приклеится к ней.

24

Используем наждачную бумагу для зачистки краёв ящика.

25

Шаг 4: Стиль B (Правый отсек)

26

27

Разложим куски дерева и произведём подгонку. Советую оставить достаточно места для подвижных частей.

28

29

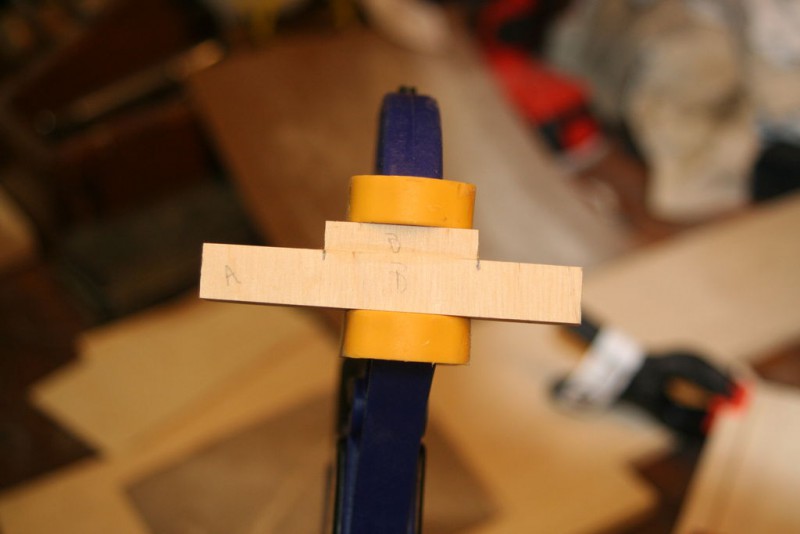

Склеим три части, которые будут составлять края ящика, зажмём их на 20 минут.

30

31

Добавим небольшие 0,6 см кусочки, в которых будут располагаться кнопка и пружинный механизм. Приклеим и зафиксируем их в нужных местах.

32

Установим ящик, и как только всё хорошо подойдет, приклеим и его.

33

Проводим монтаж магнитов и подвижных частей. Установим ящик в коробок, и добавим кнопку и пружину. Если всё двигается гладко, тогда всё хорошо! Если нет, пора начинать шлифовать … Отметим места монтажа каждого магнита. Не забывайте, что, когда кнопка находится в состоянии покоя, магниты должны располагаться (+) (-), так чтобы они притягивались. Когда кнопка полностью нажата, они должны располагаться (+) (+), так чтобы отталкивать ящик вверх.

34

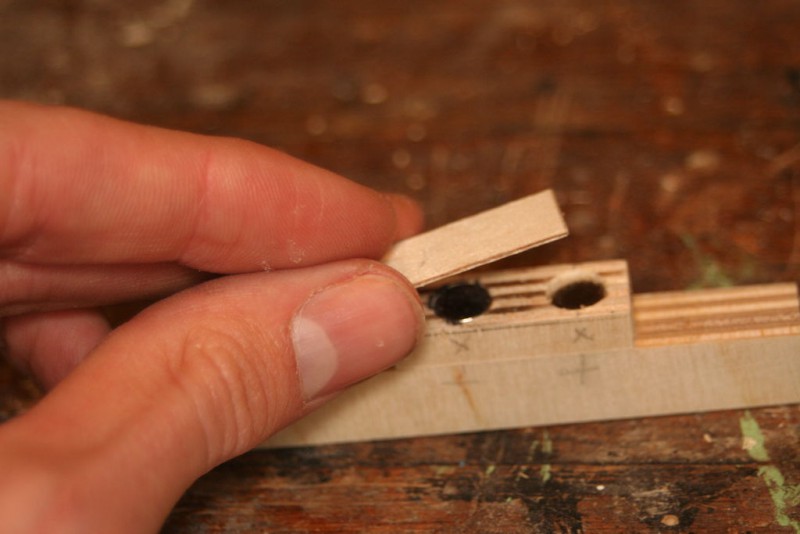

Просверлим отверстие для каждого магнита. Проверим, что они находятся в правильном месте, затем закроем магнит дюбелем, а две магнитные кнопки куском деревянного шпона.

35

Приклеим последнюю 0,3 см фанеру на вершину, и зажмём крышку. Жмём на кнопку каждые несколько минут, пока клей не засохнет, чтобы убедиться, что кнопка не приклеилась.

36

Шаг 5: Стиль C (Левый отсек)

37

38

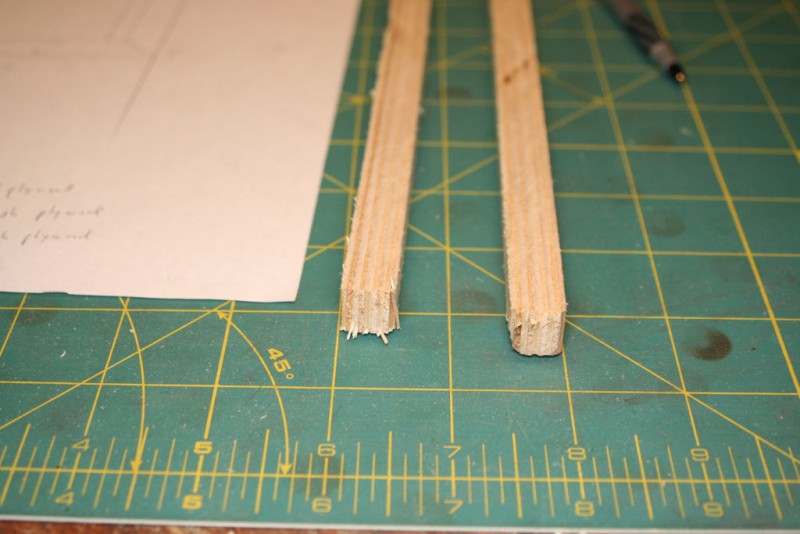

Стиль С  отличается от других ящиков, тем что использует 45 градусный скос на внутренней стороне стенок.

39

40

Нужно использовать надежный измерительный инструмент для установки ленточной пилы под правильным углом.

41

42

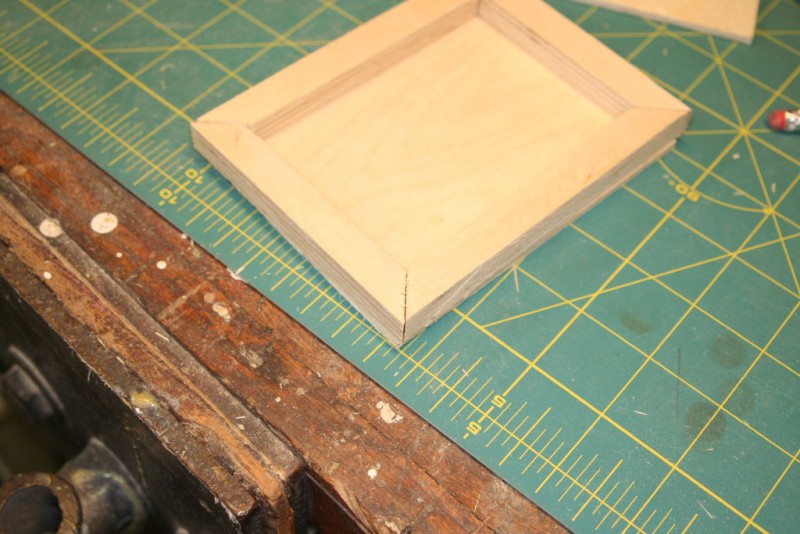

После того как все детали вырезаны по размеру, проверим посадку и сделаем необходимую шлифовку. Приклеим первый набор скошенных полос по периметру на фанеру.

43

44

Используя готовые половинки как шаблон, отшлифуем остальные 1,3 см полосы, пока они не будут на одном уровне со скошенными. Затем приклеим их к другому куску фанеры.

45

46

Вырежем несколько 0,6 см полос, которые будут выполнять «роль» полок.

47

Расположим наборы магнитов по периметру полосы таким образом, чтобы они удерживали отсек закрытым. Установим их ниже наклонной поверхности и закроем всё дюбелем.

48

Проверим посадку и сделаем необходимые корректировки в случае необходимости.

49

Шаг 6: Стиль D (Нижний отсек)

50

В одной из коротких 1,3 см полос, просверлим по центру отверстие диаметром  0,95 см и срежем края.

51

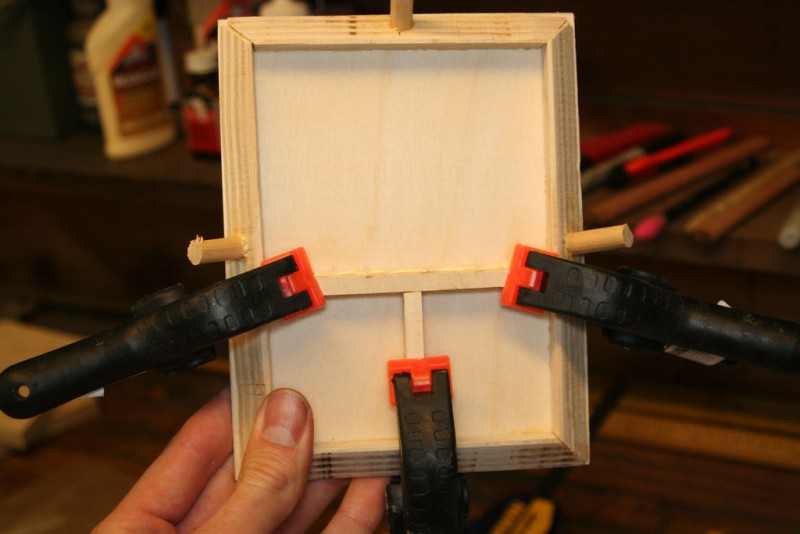

Приклеим 1,3 см полосы, которые составляют каркас, к одной из фанер. Зажмём и оставим их сохнуть.

52

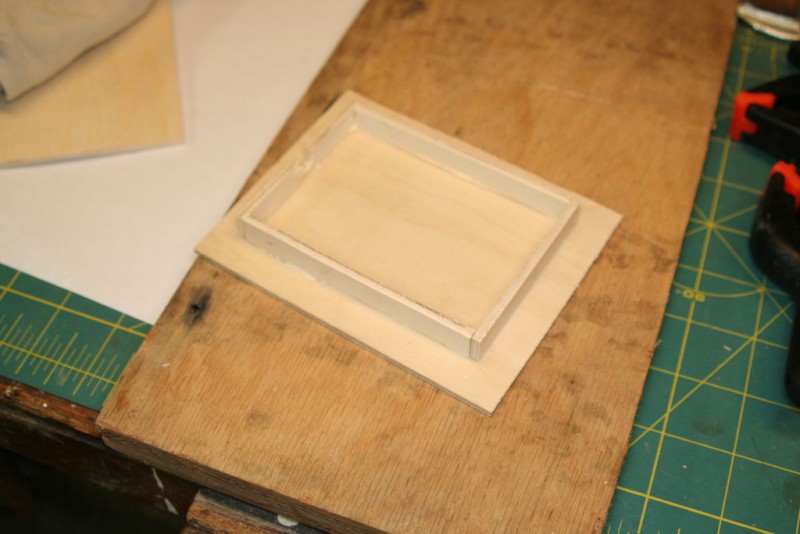

Используя 0,3 см полосы, сформируем внутренность коробки. Начнём со склеивания четырех 0,3 см полос вместе.

53

Используя сверло, сделаем сквозное отверстие от 1,3 см доски через 0,3 см фанеру и используя пилу откроем не склеенные края.

Шаг 7: Ключ

54

55

Этот брелок является ключом, который открывает отсек A.

56

57

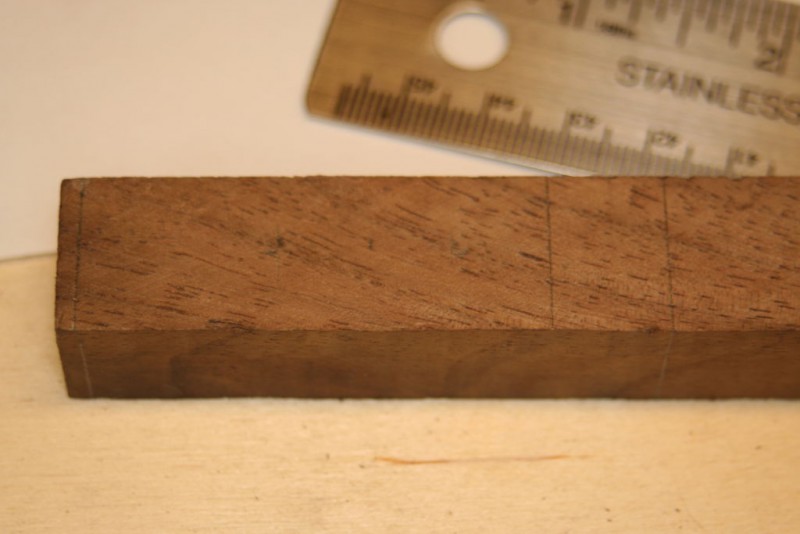

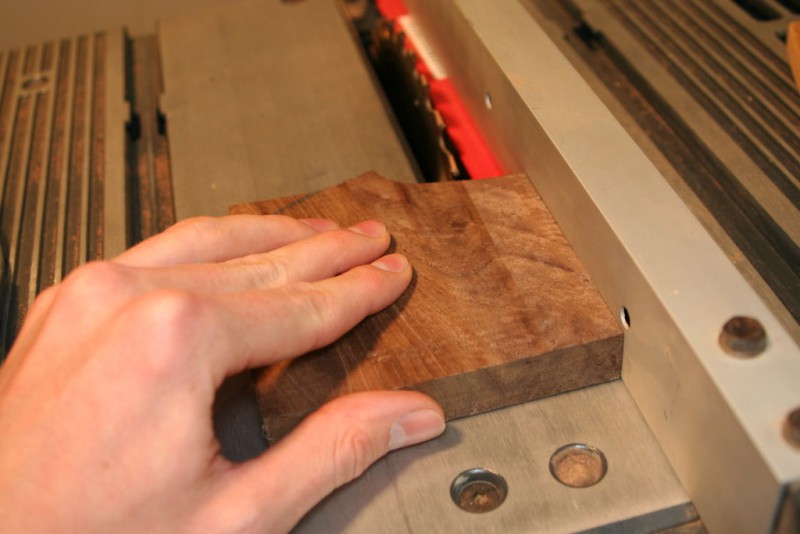

Начнём с обрезки куска древесины. В конечном итоге должен получиться 12,5 см кусок сечением 1,9*1,6 см. Разрежем его пополам, чтобы получить два 6,25 см куска.

58

59

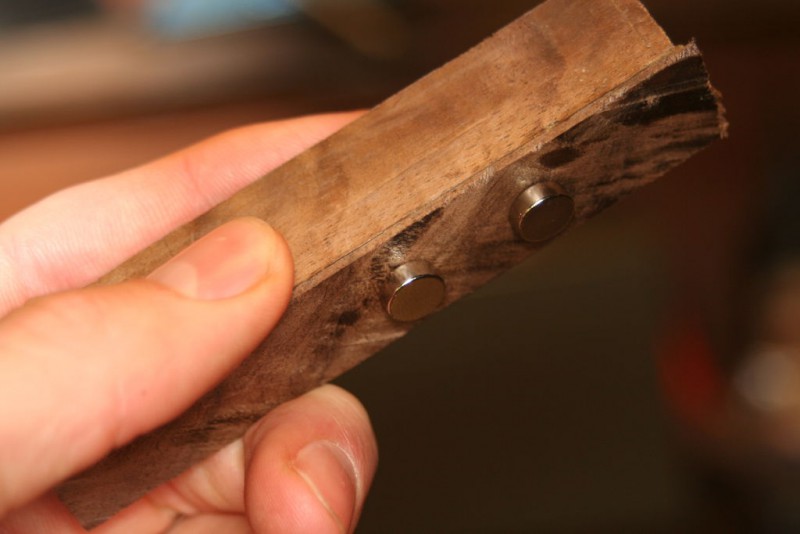

Возьмём одну из частей, и просверлим два 0,95 см отверстия, в 2,5 см друг от друга.

60

61

Отметим карандашом место установки магнитов, а затем приклеим вторую 6,25 см половину поверх них.

62

63

Теперь, обрежем брусок до размеров 1,9*1,9 см, так чтобы магниты были чуть ниже поверхности. Это означает, что вы срежете всё, кроме 0,3 см второго блока, который был приклеен.

64

65

Сократим 1,9*1,9 см брусок до 5 см, подрезав последнюю часть на 1,3 см, чтобы одеть колпачок.

66

В главном корпусе брелка просверлим отверстие 0,95 см для размещения 0,6 см резьбового ниппеля. Вкрутить ниппель в отверстие с помощью плоскогубцев.

67

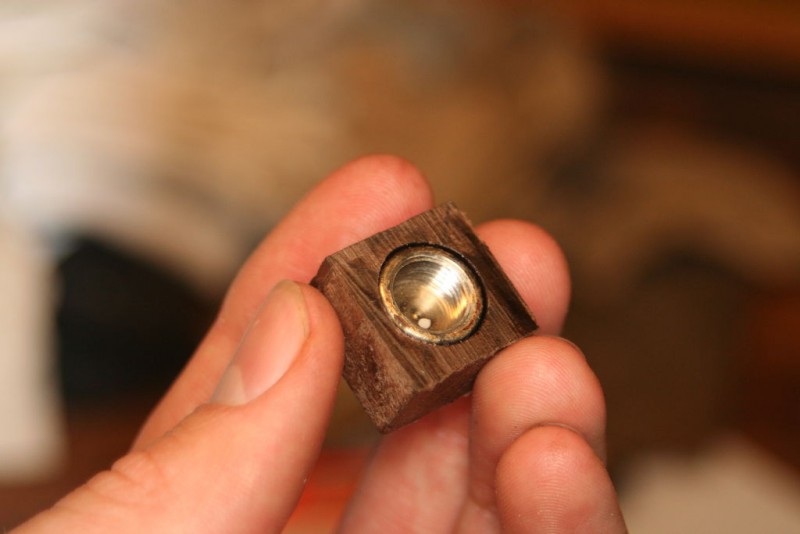

Сделаем два отверстия в колпачке. Одно диаметром 1,3 см для размещения резьбового металлического колпачка, а второе для крепежного кольца. Просверлим его так, чтобы колпачок сидел на одном уровне с древесиной. Приклеим крышку на место.

68

Используя наждачную, бумагу закруглим все края.

69

Шаг 8: Секрет шкатулки-лампы

Просто для удовольствия, было решено сделать тайник в лампочке. Если вы собираетесь использовать такой тайник не подключайте лампу к сети электропитания.

70

Всё, что вам нужно для этого – белая лампочка и немного яркой краски.

71

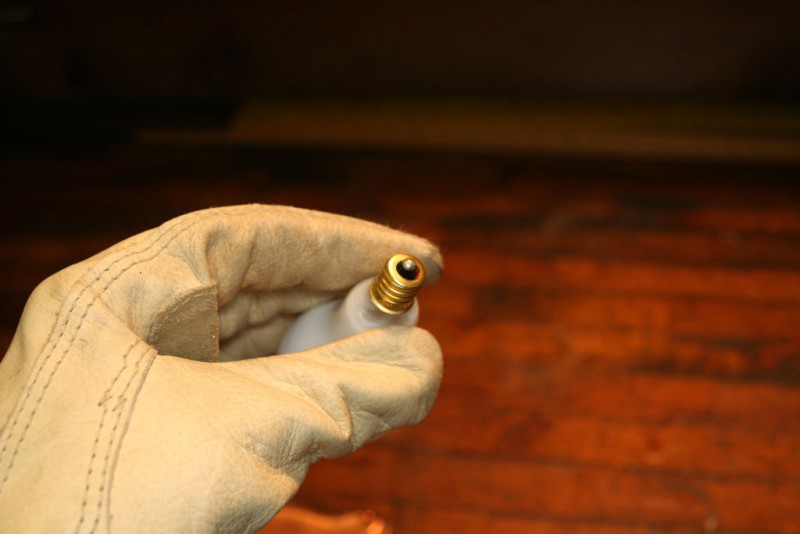

При работе надевайте защитные перчатки. Отшлифуем края цоколя.

72

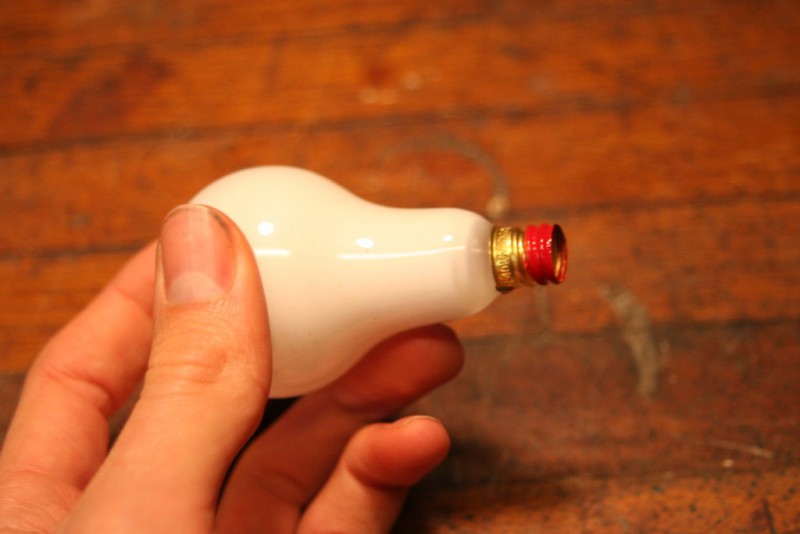

Нанесём на конец лампы немного красной краски, чтобы отметить, что это не рабочая лампа.

73

Шаг 9: Собираем всё воедино

74

75

Вырежем из медного листа прямоугольник размерами 10*12 см (под размеры нижнего отделение). Используем напильник, чтобы сгладить края.

76

С помощью столярного клея зафиксируем медный лист.

77

Используем линейку, чтобы отметить центр листа, а затем просверлим маленькое сквозное отверстие, через медь и фанеру в крышке отсека. Используя 0,95 см сверло, сделаем отверстие для установки патрона под лампу.

78

Установим гнездо через обратную часть отсека, где просверлено отверстие.

79

Соединим четыре готовые стороны.

80

Заполним пробелы шпатлёвкой и зачистим края наждачной бумагой.

81

Шаг 10: Всё готово

1

2

3

4

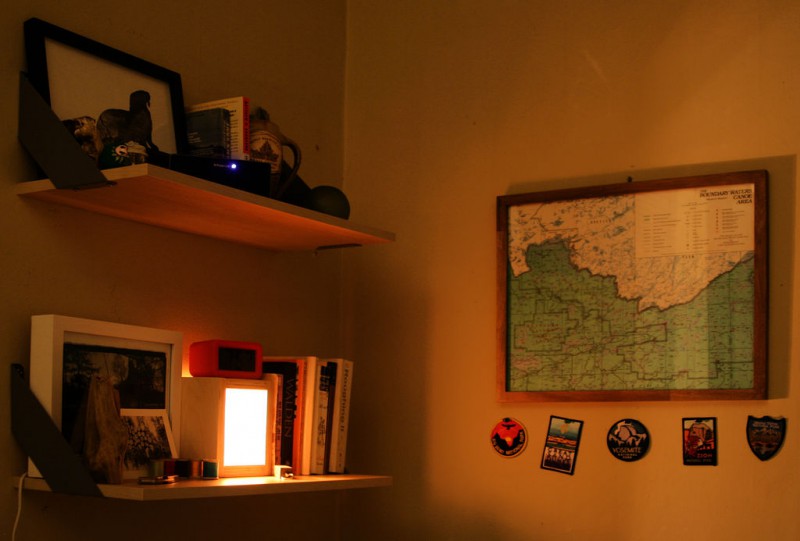

Настало время прятать сокровища! Как было сказано в начале, концепция может быть применена в любом проекте. Данный светильник скрывает небольшие сокровища. Установим его на полке, вкрутим лампу Эдисона и наслаждаемся.

5

6

7

82

83



Спасибо за внимание!
