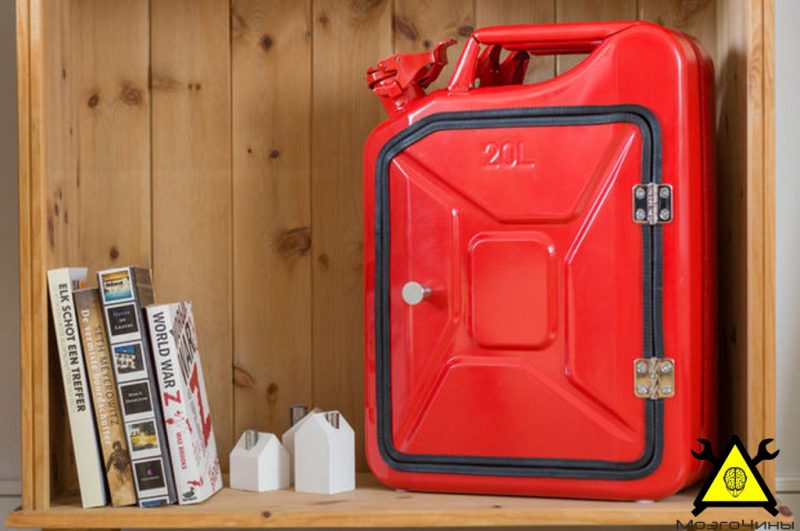

Несгораемый шкаф фотографа своими руками


Notice: Undefined index: host in /www/mozgochiny.ru/wp-content/plugins/cas/cas.php on line 131

Несгораемый шкаф фотографа своими руками

Специально для mozgochiny.ru

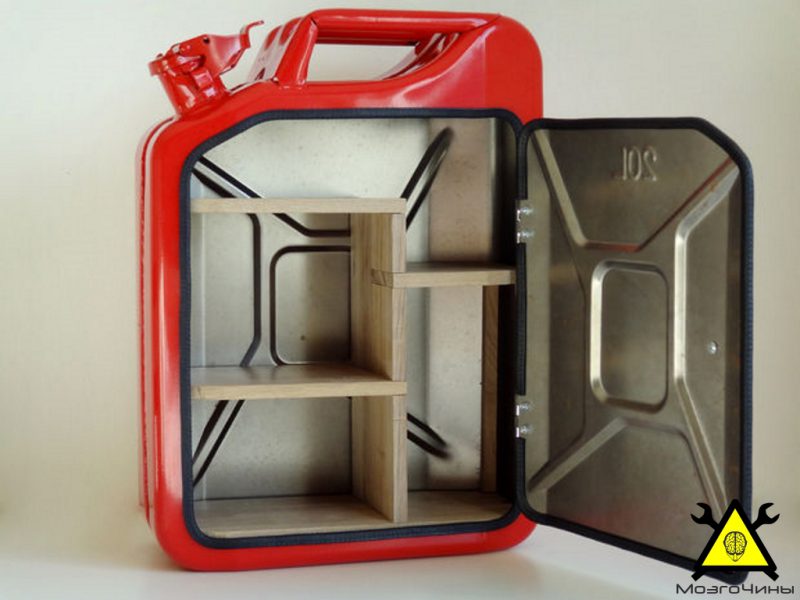

В сегодняшней статье мы ознакомимся с процессом создания несгораемого шкафа своими руками.

Несгораемый шкаф фотографа своими руками

Шаг 1: Необходимые материалы и инструменты

Материалы:

  • Старая (чистая!) или новая канистра;
  • Доски;
  • Петли;
  • Ручка;
  • Резиновое уплотнение;
  • Винты/болты/шайбы.

Инструменты / Оборудование:

  • Гравер с режущим диском;
  • «Болгарка» с режущим диском;
  • Ленточная пила или лобзиковый станок;
  • Напильник;
  • Фломастер, ручка;
  • Угольник или линейка;
  • Наждачная бумага;
  • Рейсмусовый станок или рубанок;
  • Сверлильный станок + сверло Форстнера.

Шаг 2: Наносим разметку

Несгораемый шкаф фотографа своими руками

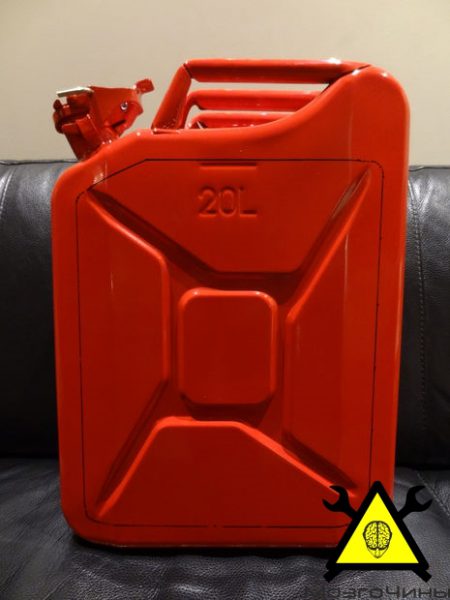

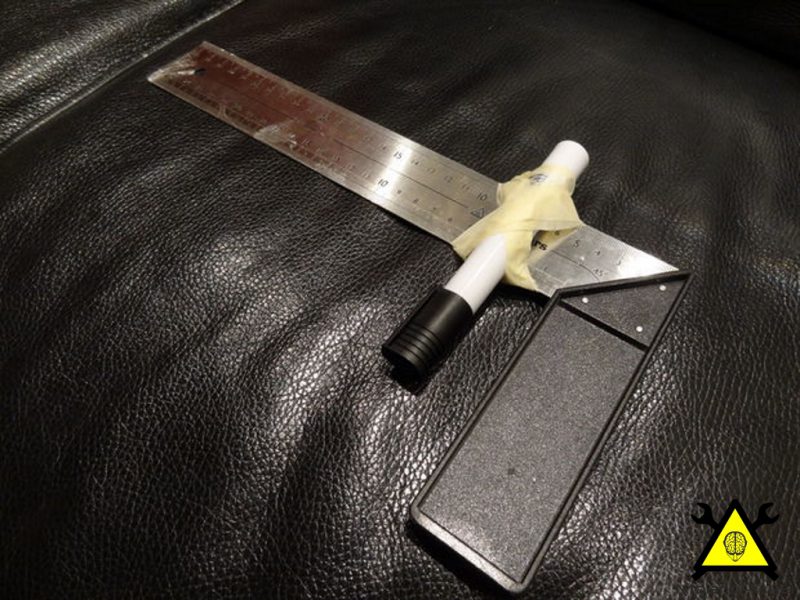

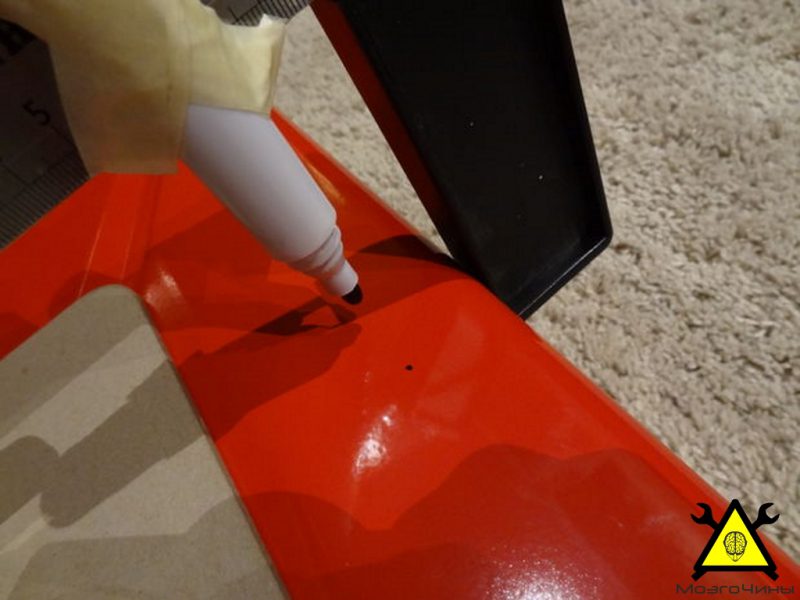

Как гласит народная мудрость: «семь раз отмерь, один раз отрежь». Поэтому перед тем, как приступать к разделыванию канистры, будет хорошей идеей решить, насколько большой будет дверь. Закрепим фломастер на угольнике и нанесём несколько разных контуров (в 25 мм, 30 мм и 35 мм от края) после чего выберем подходящий (в данном случае 30 мм от внешнего края канистры).

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

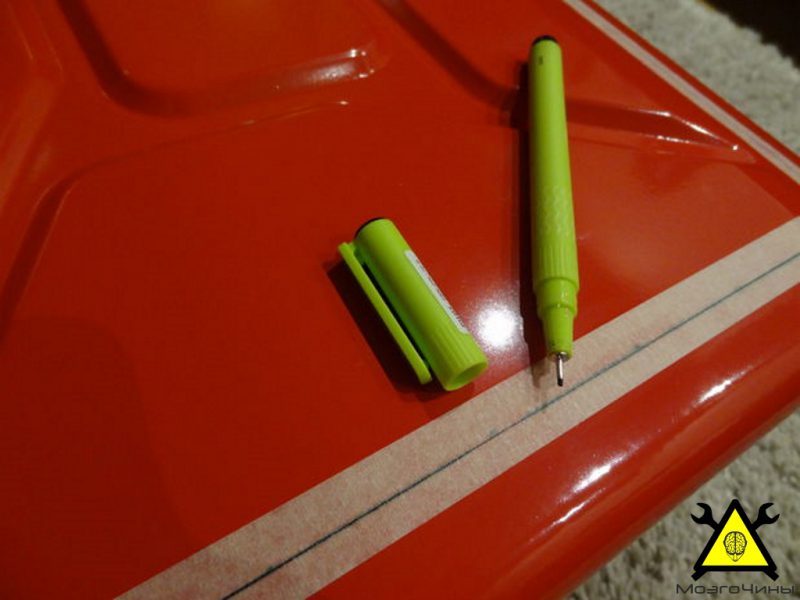

Наклеим малярный скотч поверх линии, чтобы случайно не стереть её во время резки. Также можно нарисовать более тонкую линию поверх толстой.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Шаг 3: Вырезаем дверь

Несгораемый шкаф фотографа своими руками

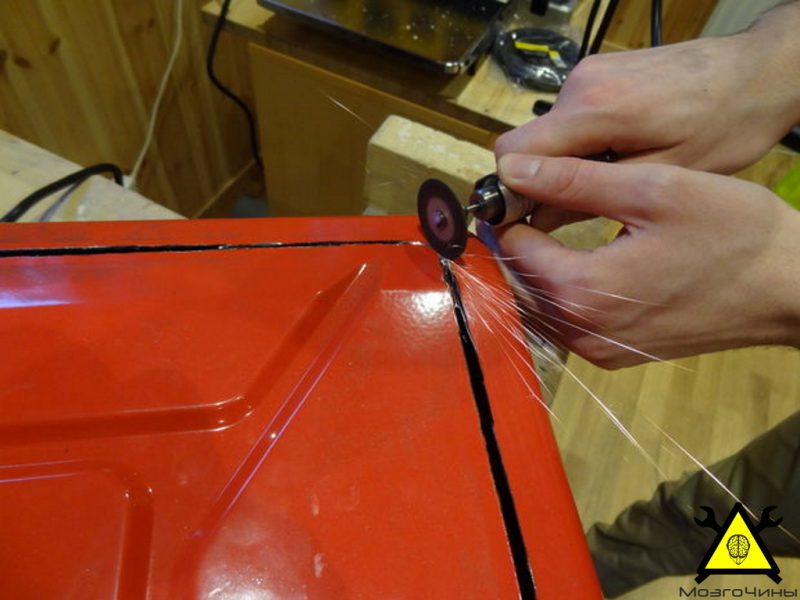

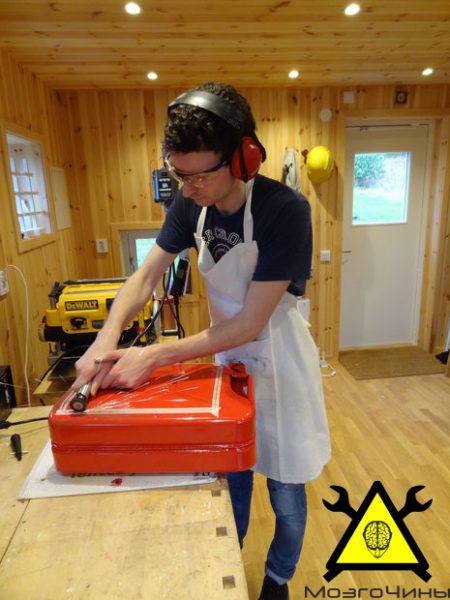

Можно вырезать дверь с помощью гравера или «болгарки».

Несгораемый шкаф фотографа своими руками

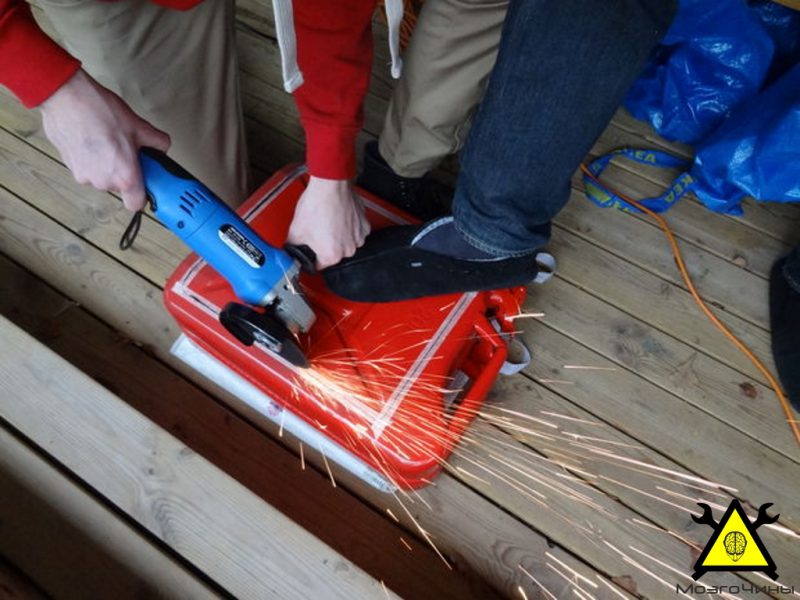

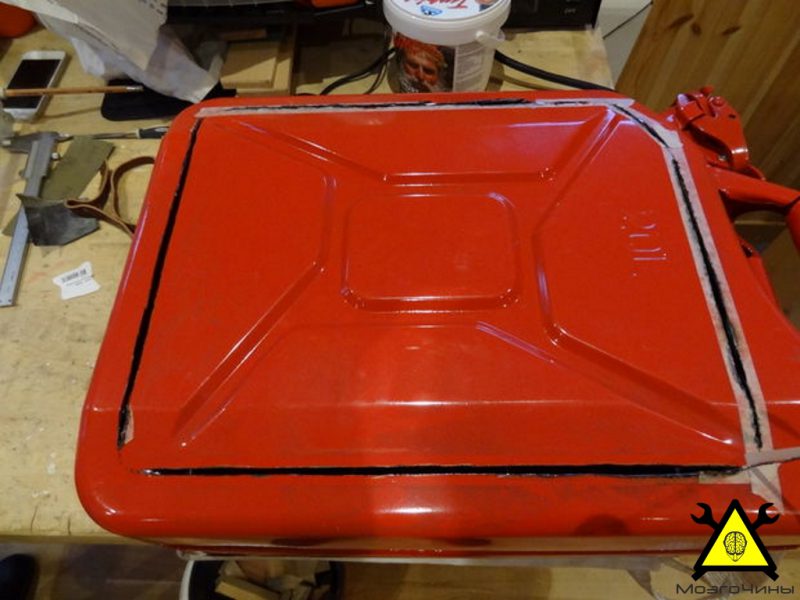

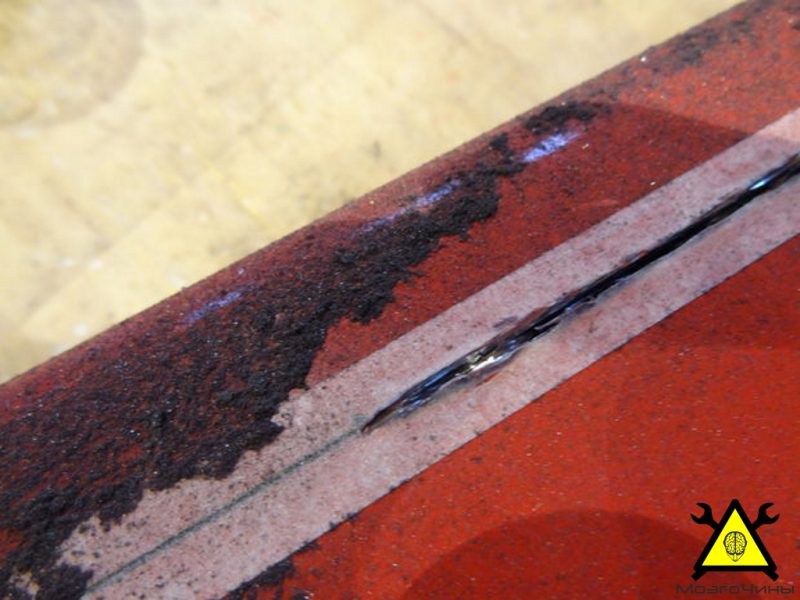

Начав с гравера, быстро пришел к выводу, что потребуется много времени, поэтому переключился на «болгарку». Кроме этого режущий диск «болгарки» оставляет более широкий разрез. Благодаря этому можно закрепить резиновый уплотнитель и свободно закрывать дверцу.

Несгораемый шкаф фотографа своими руками

При работе с режущим электроинструментом необходимо соблюдать правила техники безопасности и использовать средства индивидуальной защиты.

Несгораемый шкаф фотографа своими руками

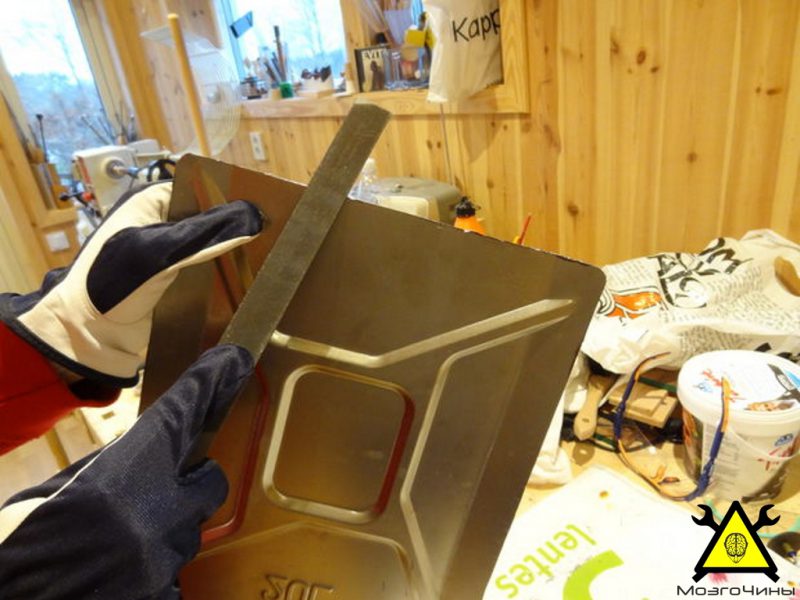

Углы вырезаем с помощью гравера, чтобы дверь имела более округлые формы. При резке металла образуются острые края. Напильником закруглим края и удалим заусенцы.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Шаг 4: Резиновый уплотнитель

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

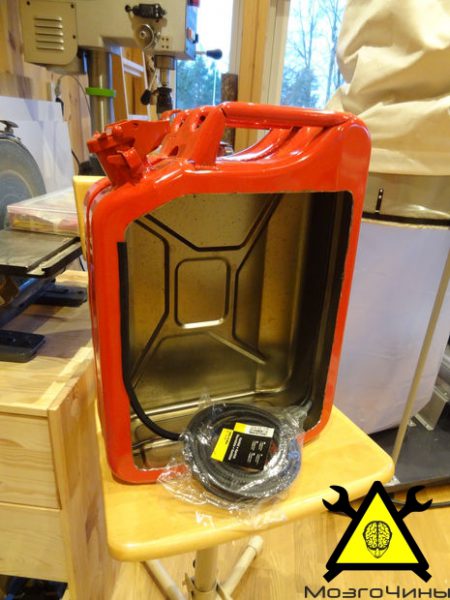

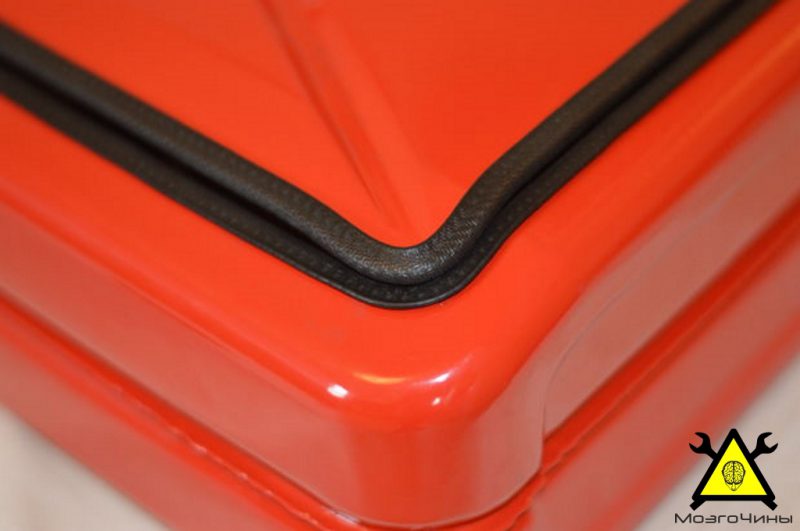

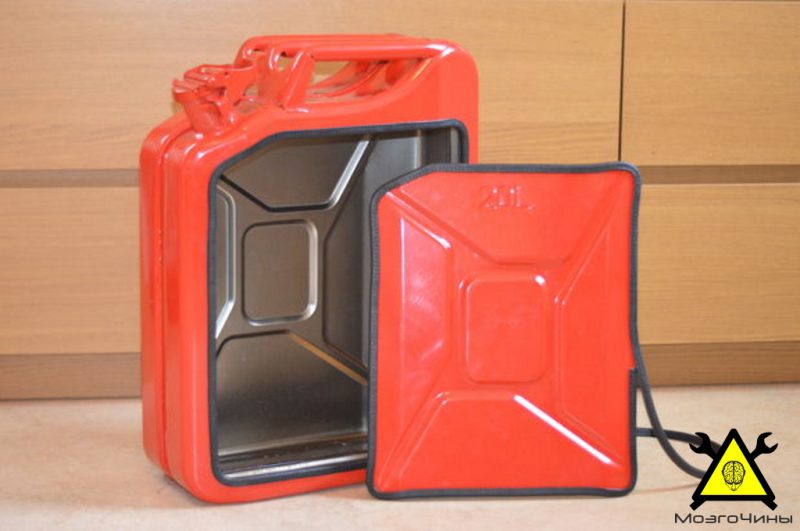

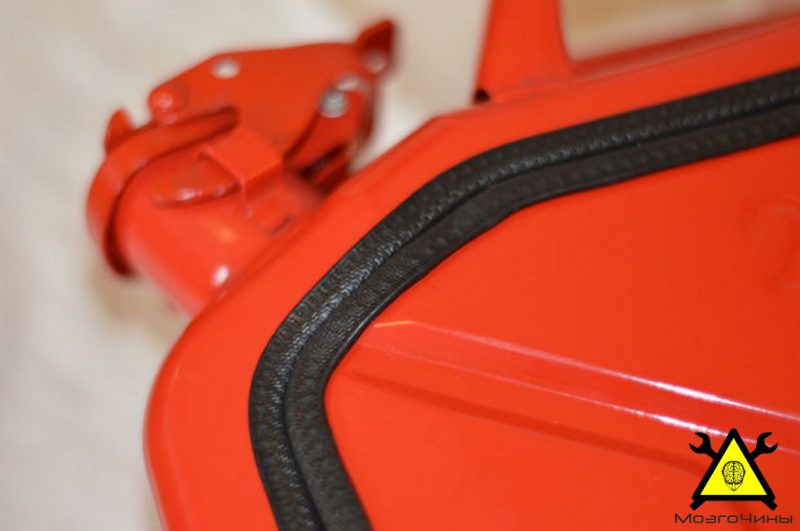

Устанавливаем резиновый уплотнитель и проверяем посадку двери. Как видно из третьей фотографии, дверь не сразу стала на место так, как ожидалось. Углы были подкорректированы (увеличен радиус) гравером и напильником.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Шаг 5: Конструкция и размеры полок

Несгораемый шкаф фотографа своими руками

Конструкция полок позволяет изменять их расположение в соответствии с желаниями/потребностями.

Несгораемый шкаф фотографа своими руками

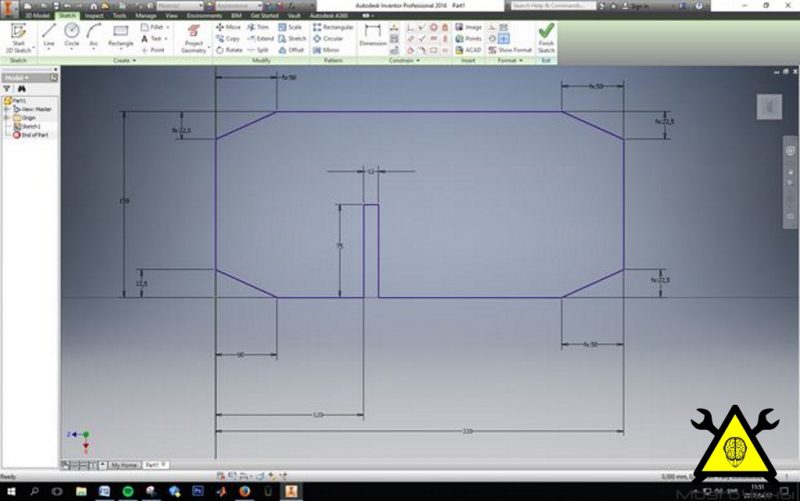

Поскольку размеры канистр могут незначительно отличаться, измерения следует начинать с дна канистры. Для лучшей визуализации внутренней части, чертежи поделки выполнены в Autodesk Inventor.

Несгораемый шкаф фотографа своими руками

Архив

Шаг 6: Изготовление полок

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

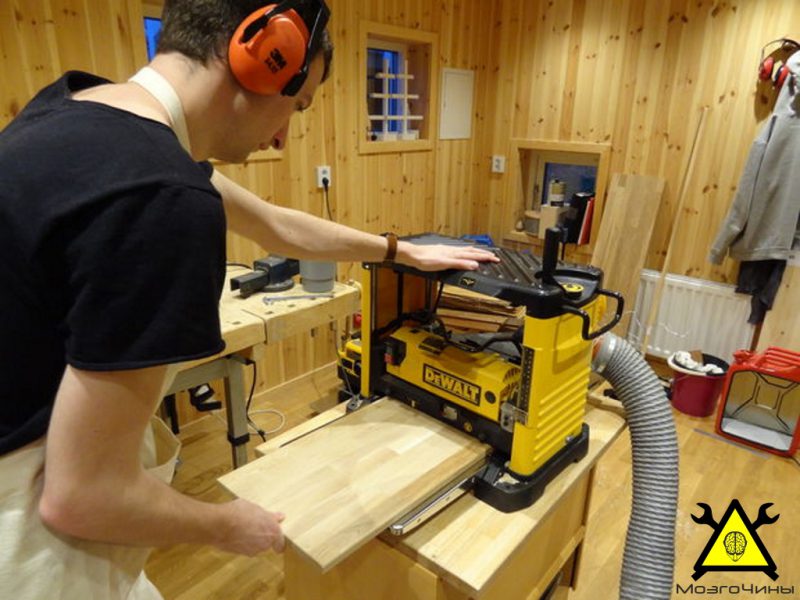

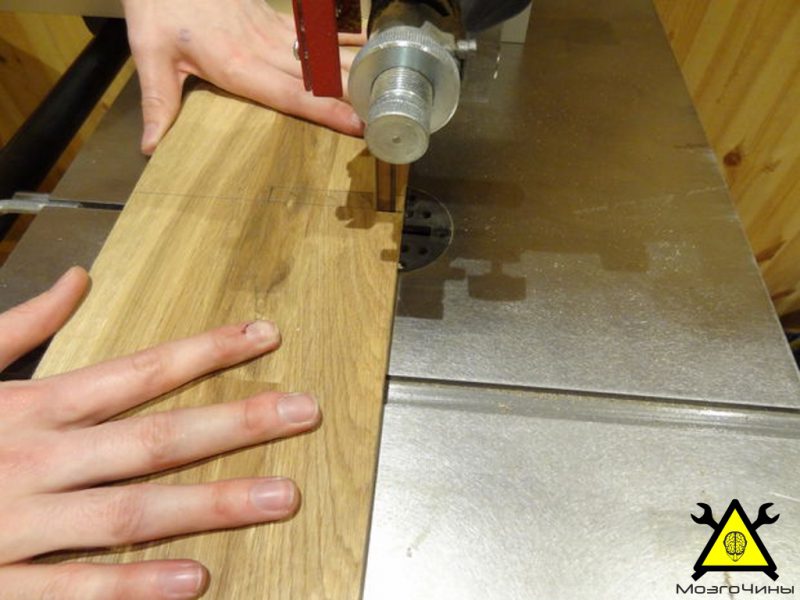

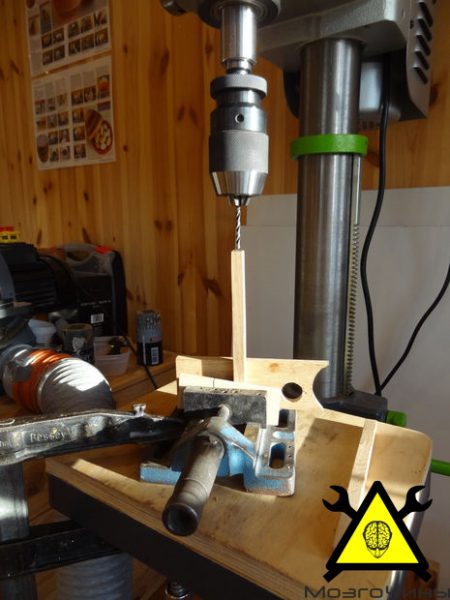

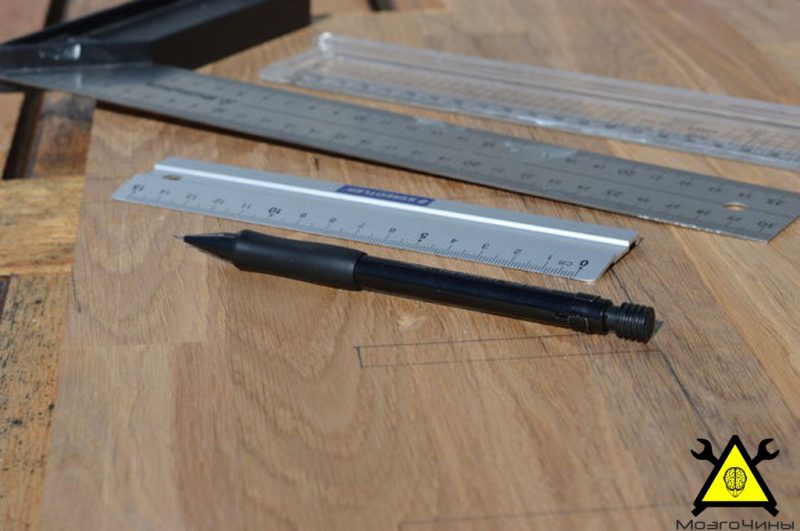

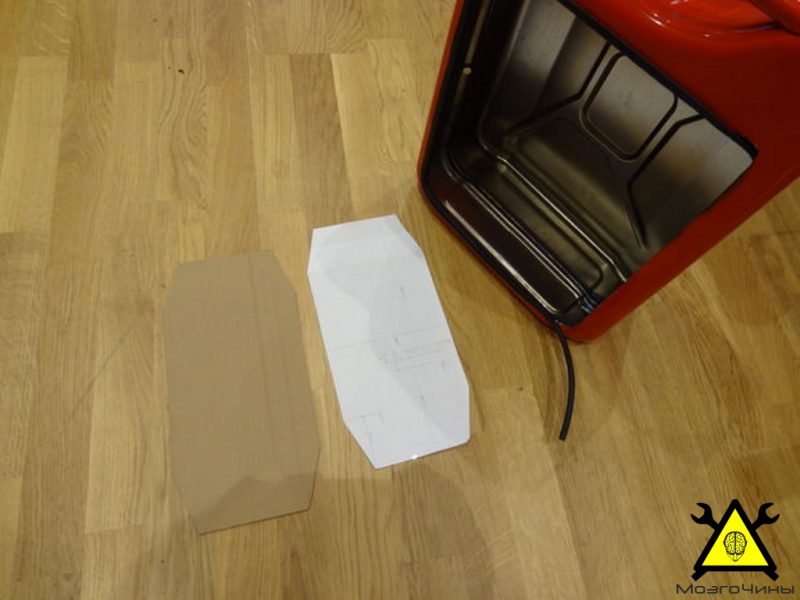

Прежде всего, нужно подготовить древесину для полок. Для этого уменьшим толщину заготовок до 12 мм. Затем используя шаблоны, обведём контуры различных частей на досках. После этого вырежем части, предпочтительно используя ленточную пилу. В торцах полок имеются незначительные углубления. Выполним их с помощью сверла Форстнера диаметром 20 мм. В каждом углу для крепления опор на расстоянии 6 мм от краёв, было просверлено отверстие диаметром 3 мм и глубиной 8 мм. Чтобы не повредить поверхность дерева губками тисков, подложим обрезки досок.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

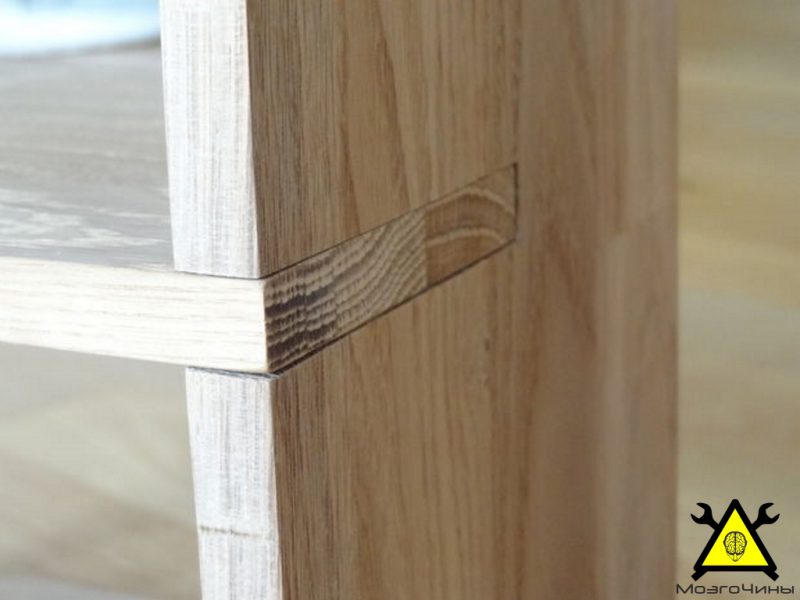

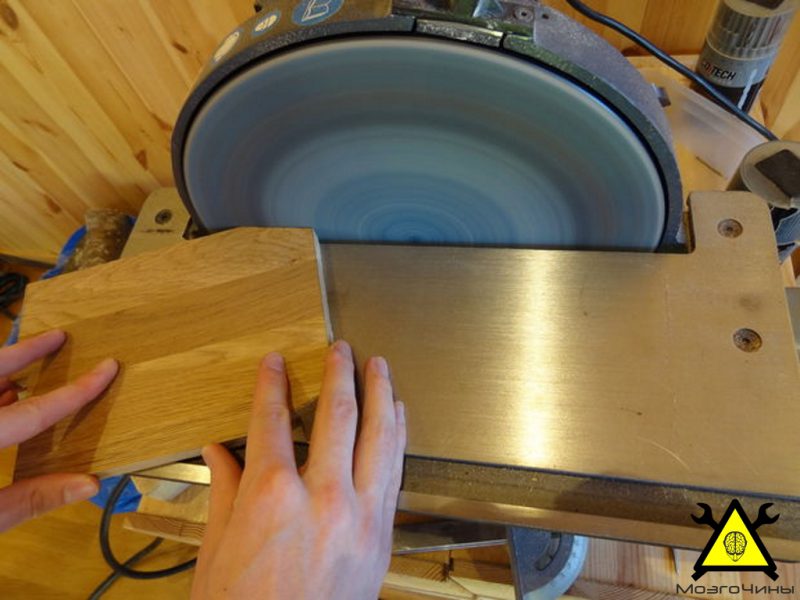

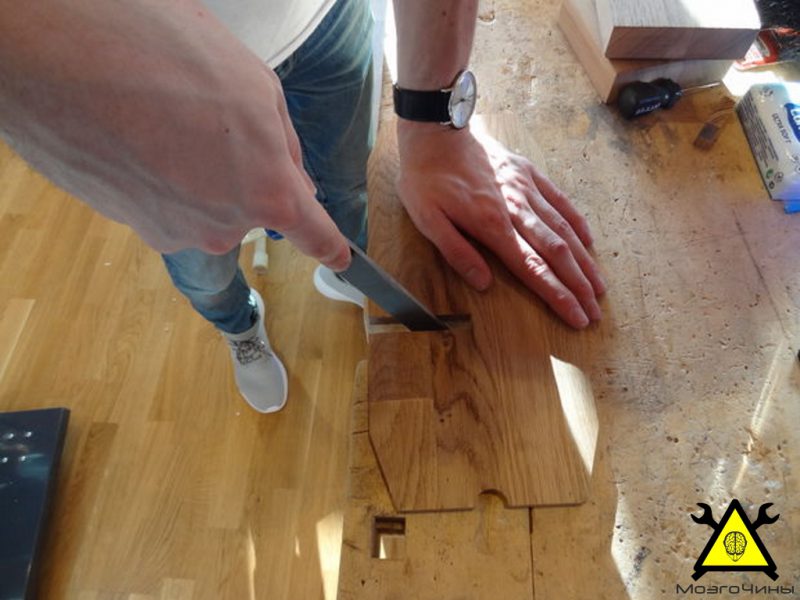

После этого была долгая «притирка» краёв и соединений, чтобы они идеально подходили друг к другу. Для достижения лучшего результата шлифуйте древесину вдоль волокон.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

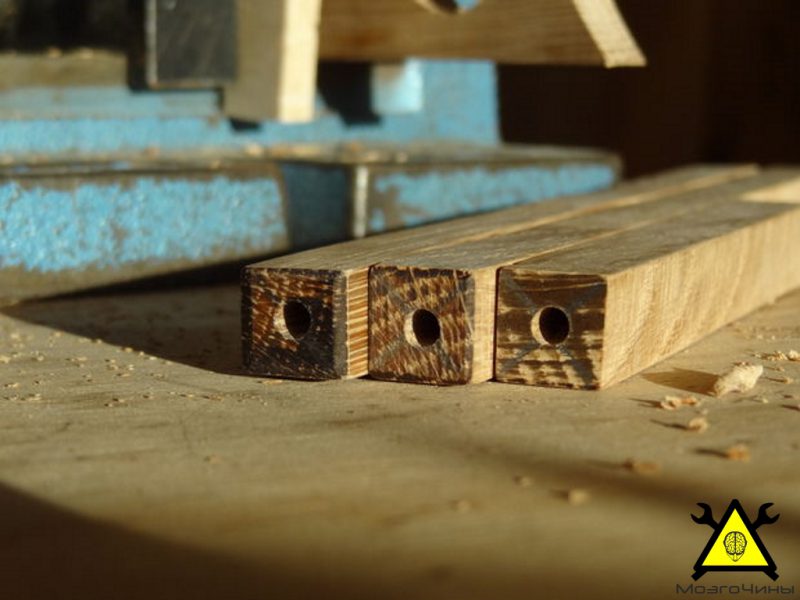

Опоры были выполнены из квадратных брусков размером 12x12 мм. В их торцах были просверлены отверстия глубиной 12 мм, в которые устанавливались дюбели диаметром 3 мм и длиной 20 мм.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Шаг 7: Подготовка и монтаж дверей

Несгораемый шкаф фотографа своими руками

Установим петли на расстоянии 15 мм от края и на высоте 100 и 270 мм.

Несгораемый шкаф фотографа своими руками

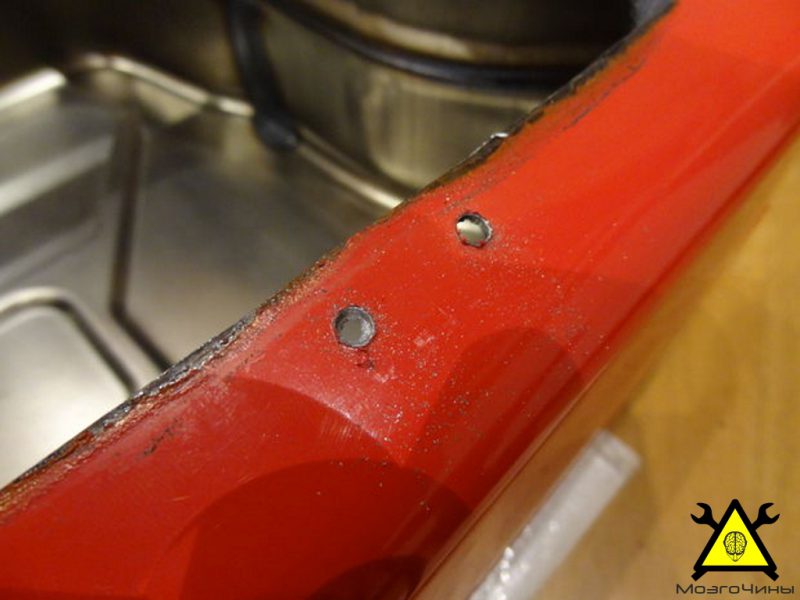

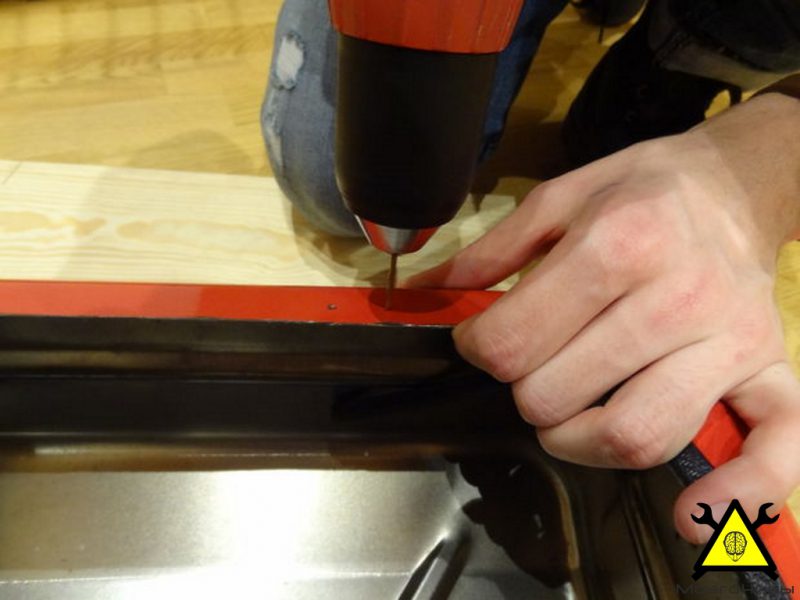

Сперва, просверлим центрирующие отверстия диаметром 1 или 2 мм, а затем рассверлим их сверлом необходимого диаметра (4 мм в моем случае).

Несгораемый шкаф фотографа своими руками

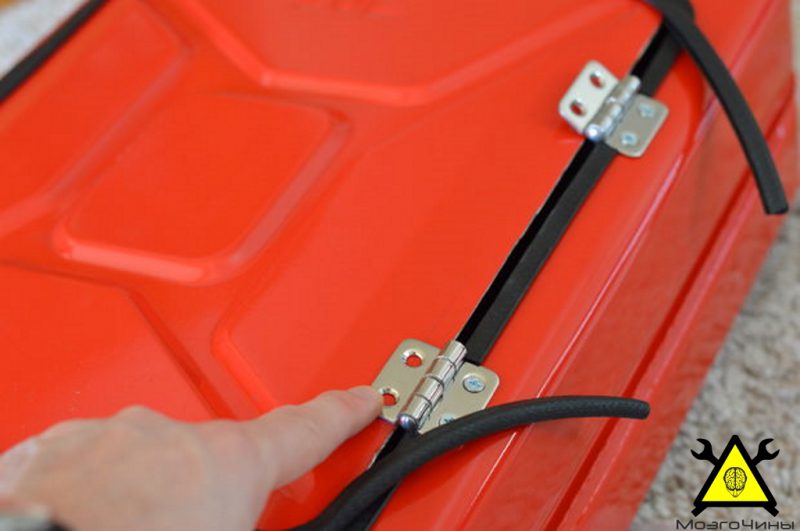

Смонтируем петли и отрежем резиновый уплотнитель нужного размера. После этого установим дверь, раскроем петли и повторим процедуру сверления.

Несгораемый шкаф фотографа своими руками

Установим дверную ручку в 45 мм от края дверей и в 180 мм от нижней края дверной коробки.

Шаг 8: Установка полок

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

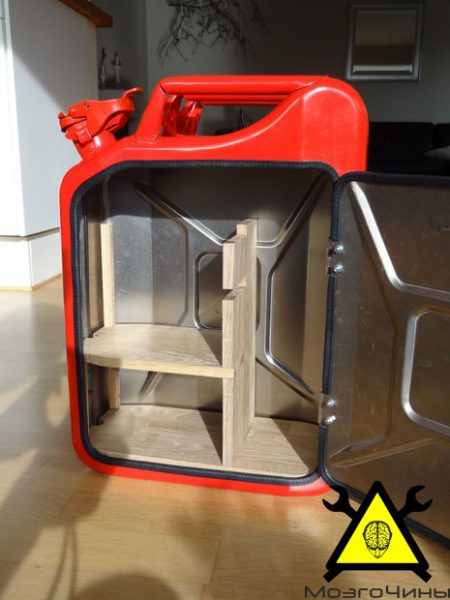

Последним шагом будет сборка полок для шкафа.

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

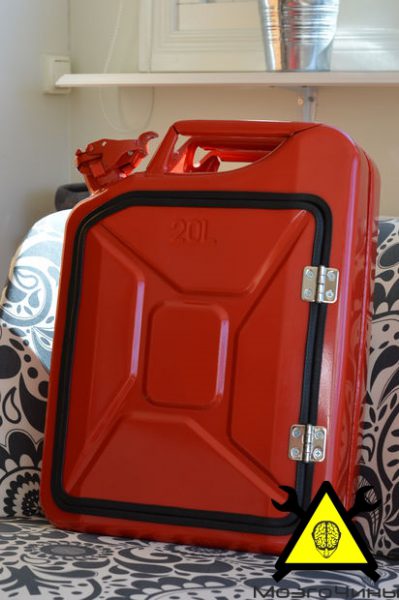

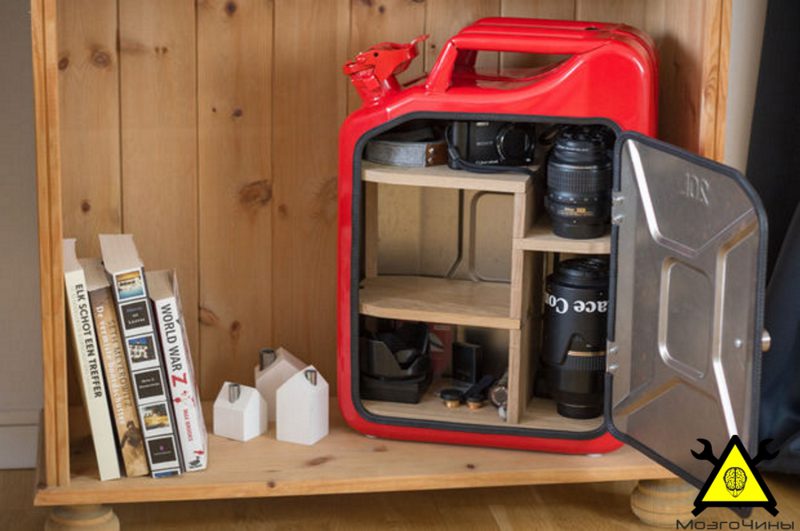

Шаг 9:

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Несгораемый шкаф фотографа своими руками

Спасибо, что дочитали до конца. Надеюсь, вам понравился представленный материал. Творческих успехов!

Архив к статье шкаф
