Станок для заточки лезвий своими руками

05.08.2017 в Идеи для ДОМА, Самоделные инструменты

Перевёл alexlevchenko для mozgochiny.ru

Доброе время суток! Сегодня мы снова поговорим о режущих инструментах (далее – РУ). Есть одна черта, которая объединяет ножи, стамески, топоры – все они тупятся.

Мы всегда стараемся приобретать РУ самого высокого качества (естественно по нашим финансовым возможностям), но почти никогда не думаем о том, как быстро они тупятся. Игнорирование данного факта может сыграть злую шутку, ведь «тупые» ножи и стамески гораздо более опасны, чем острые.

Эту самоделку можно использовать для заточки и «правки» всех видов РУ: ножей (канцелярских, наборных, перочинных, кухонных…), рубанков, стамесок, сверл, резцов, ножниц и многого другого!

Давайте начинать!

Шаг 1: Что нам понадобится

  • Кусок MDF толщиной 25 мм;
  • Паста Гои;
  • Винт + 2 шестигранные гайки;
  • 2 маленькие шайбы;
  • Столярные обрезки.
  • Спрей-смазка CG-90;
  • Несколько зажимов/струбцин;

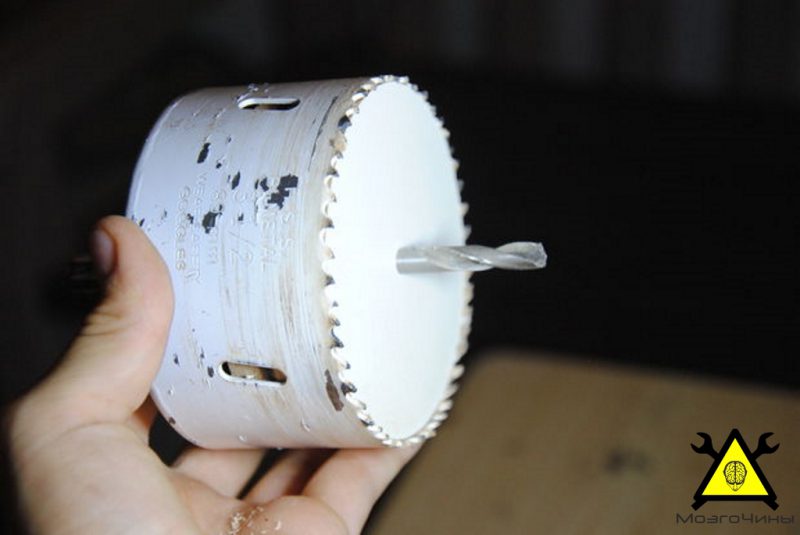

  • Коронка по дереву 89 мм (3,5 «);
  • Набор сверл;
  • Напильник.
  • Дрель;
  • Сверлильный станок;
  • Средства индивидуальной защиты: наушники, респиратор, защитные очки.

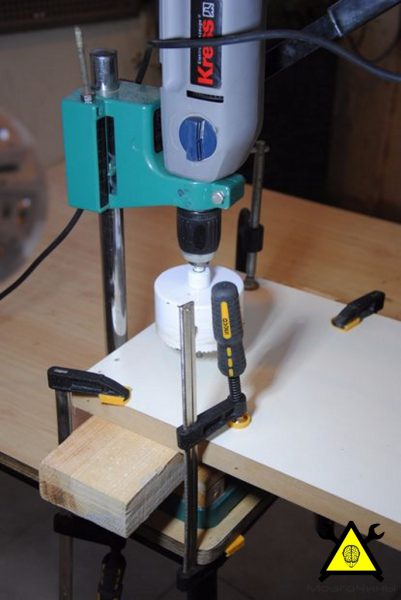

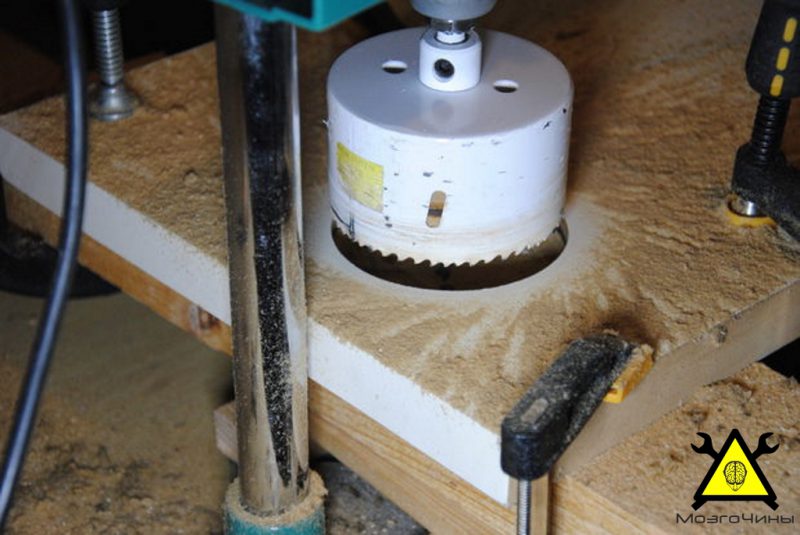

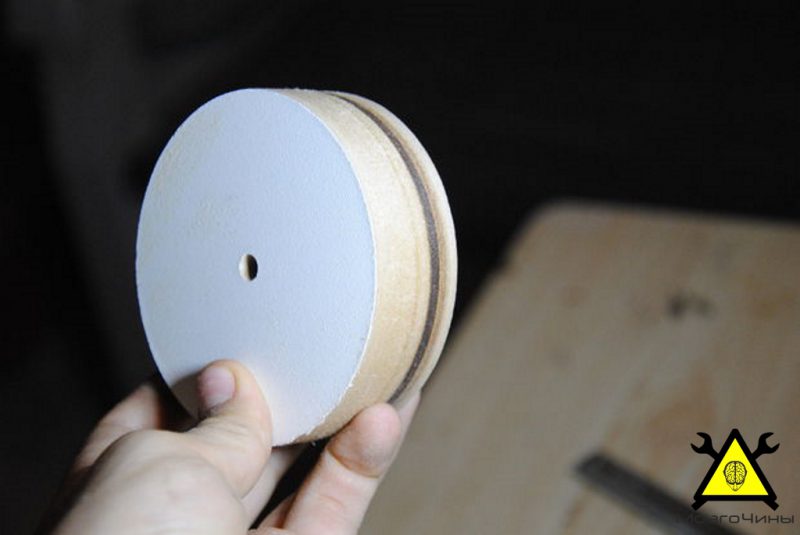

Шаг 2: Заготовка барабана

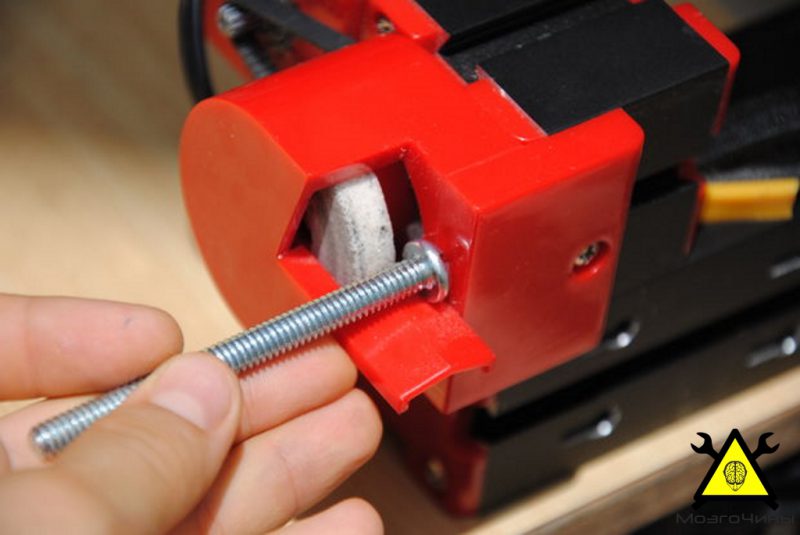

Шаг 3: Крепежный винт

Удалим резьбу у основания шляпки винта. Время от времени смачиваем винт водой, чтобы не перекалить металл.

Шаг 4:

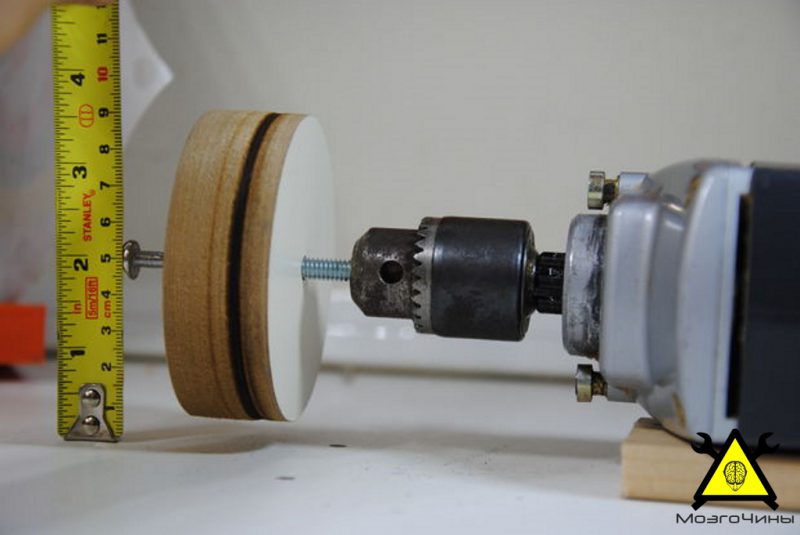

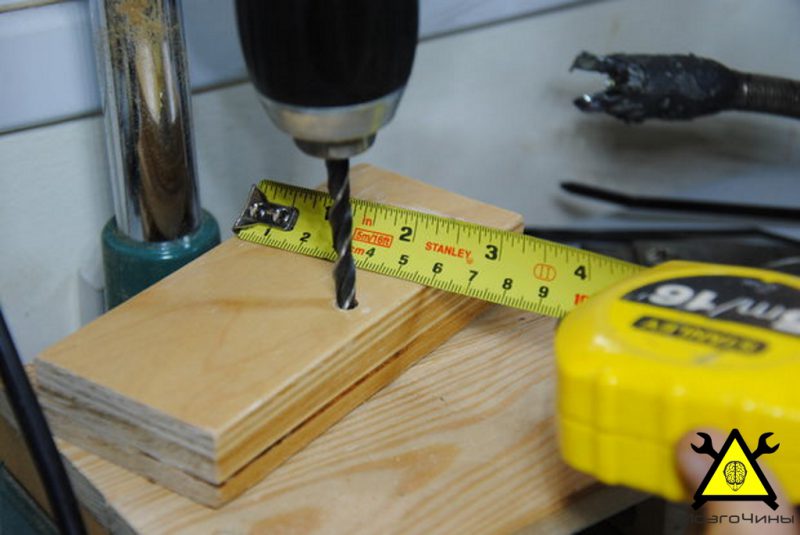

Измерим расстояние между винтом (винт вкрученный в барабан и закреплен в патроне дрели) и поверхностью стола. Оно составляет 5 см.

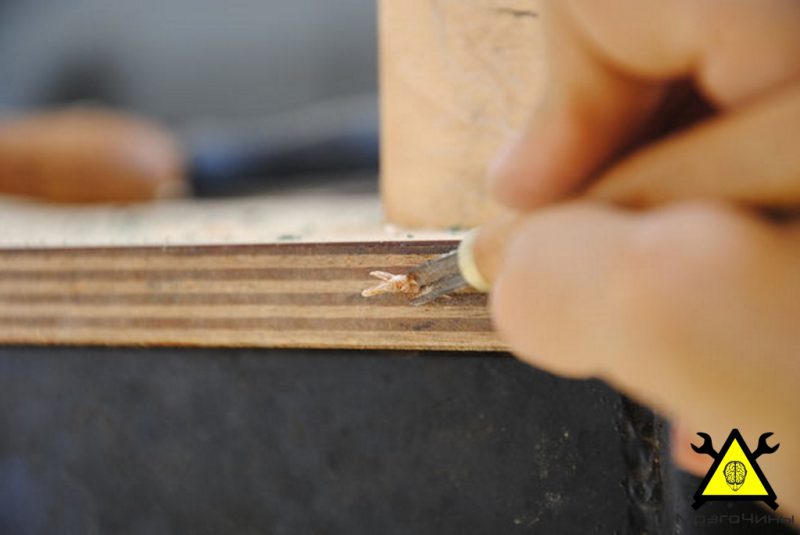

После этого просверлим отверстие в куске фанеры.

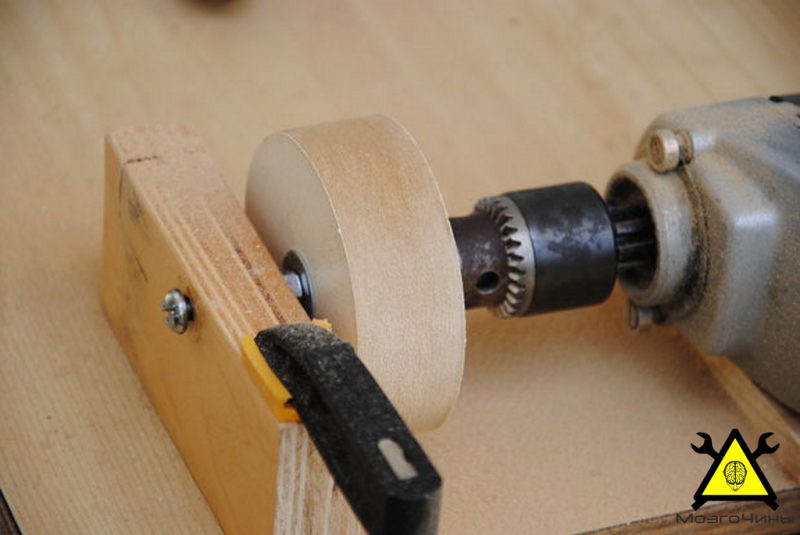

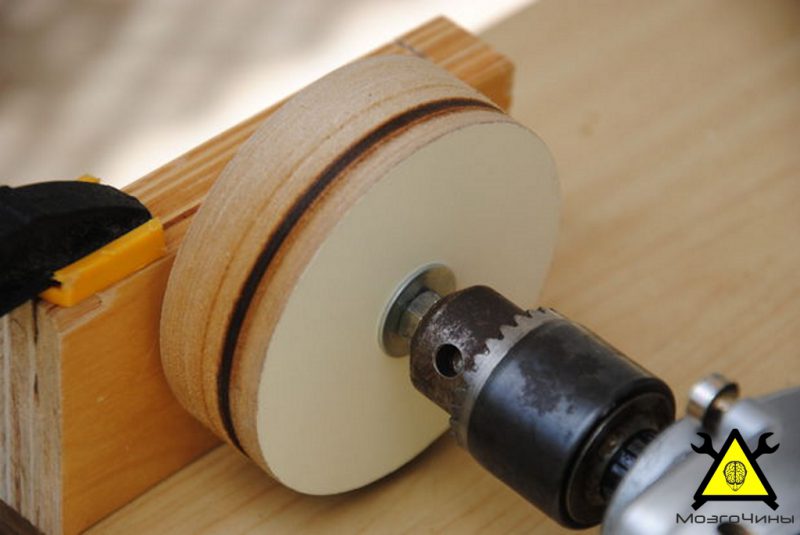

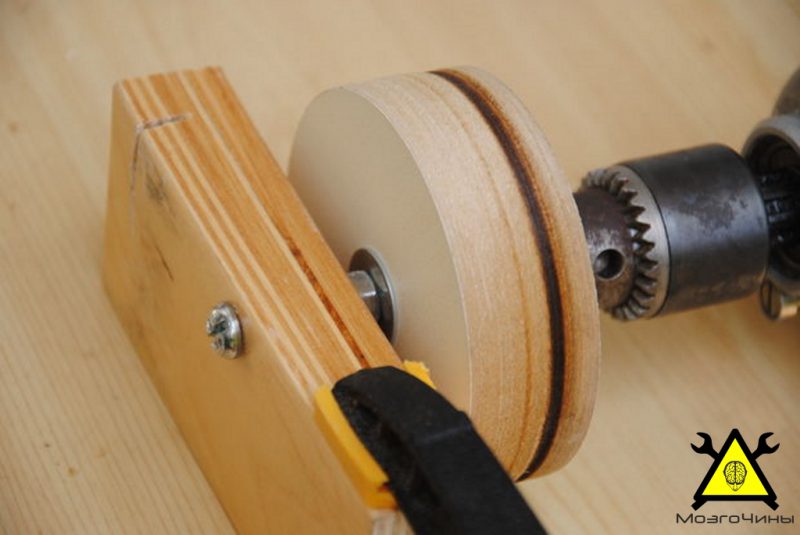

Шаг 5: Собираем детали воедино

Порядок сборки следующий:

  • Устанавливаем болт в отверстие в фанере;
  • Добавляем гайку и шайбу;

  • Устанавливаем барабан;
  • Добавляем еще одну шайбу и гайку;
  • Закрепляем конец винта в патроне дрели;

  • Подкладываем под дрель кусочек фанеры;

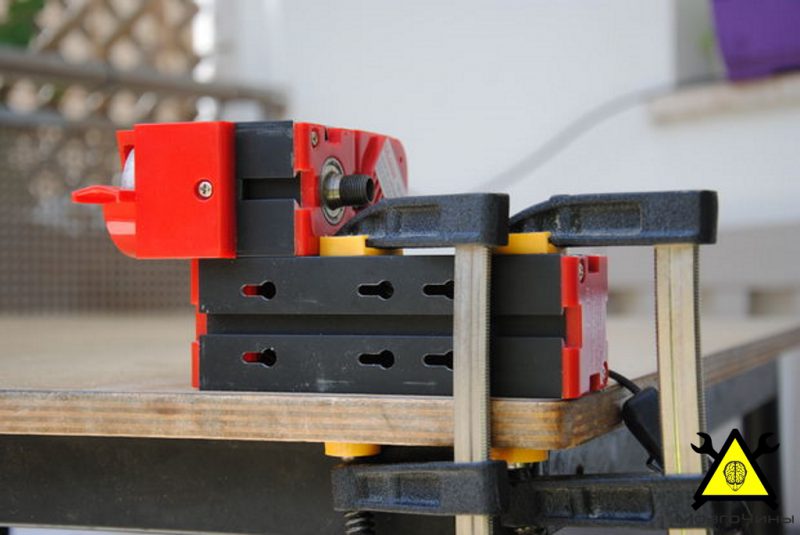

  • Крепим стенд на столе;

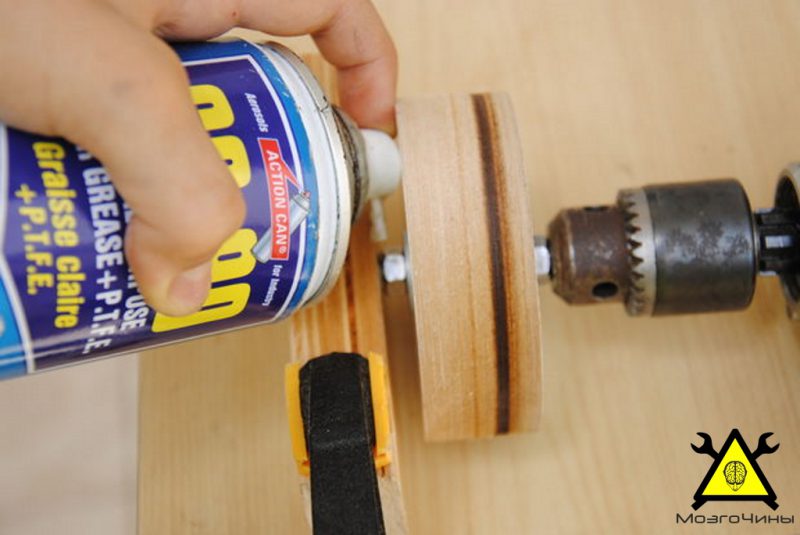

  • Нанесём на винт смазку, чтобы уменьшить трение.

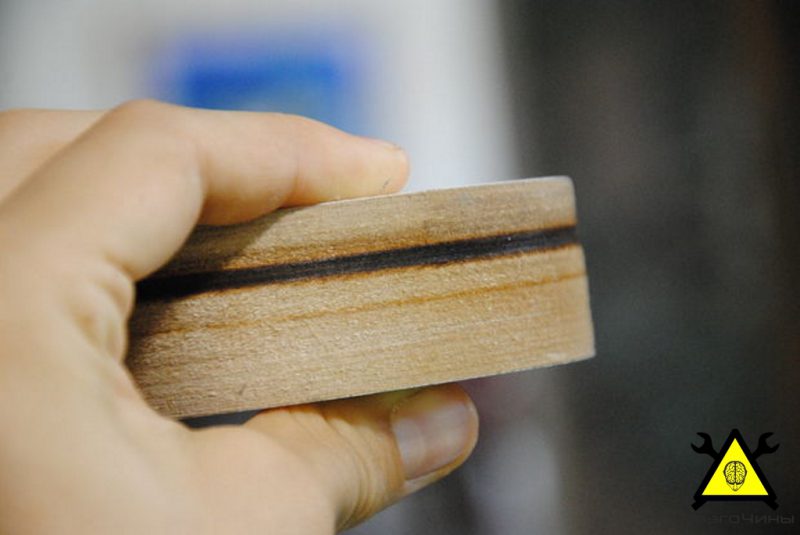

Шаг 6: Удаляем «нагар»

Удалим прогоревшую полоску с помощью напильника.

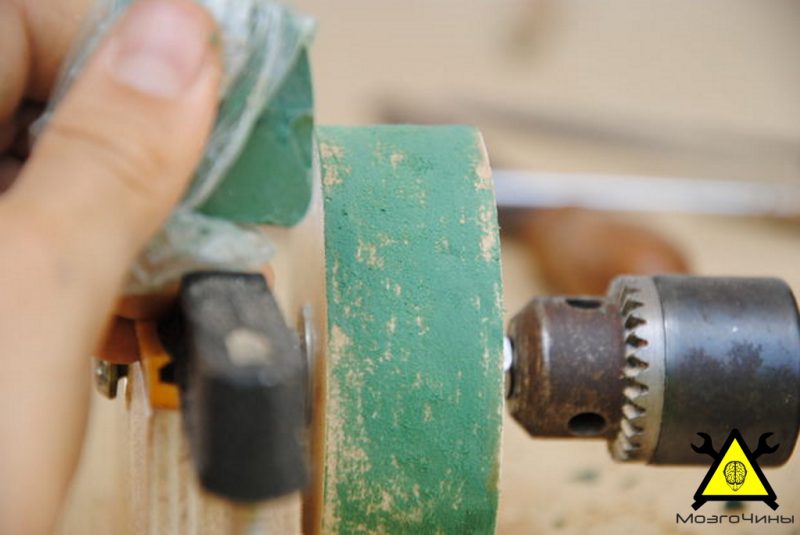

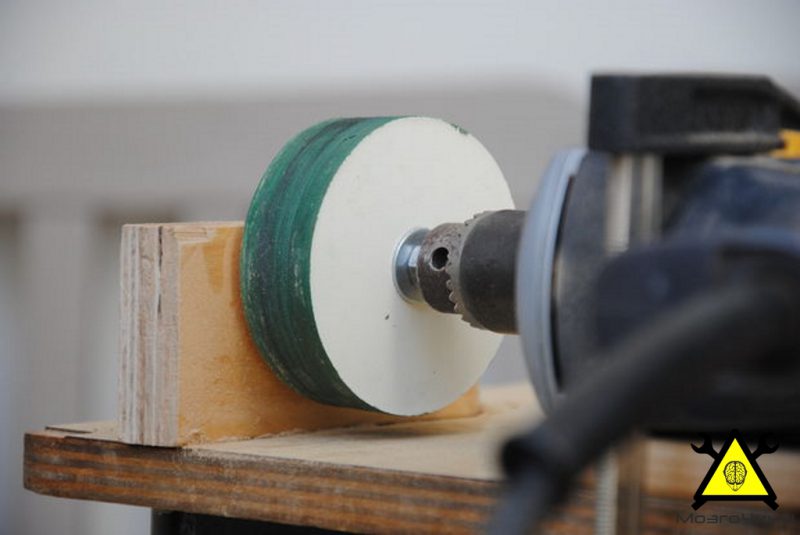

Шаг 7: Наносим пасту ГОИ

Удерживая пасту в одной руке, поворачиваем барабан другой рукой.

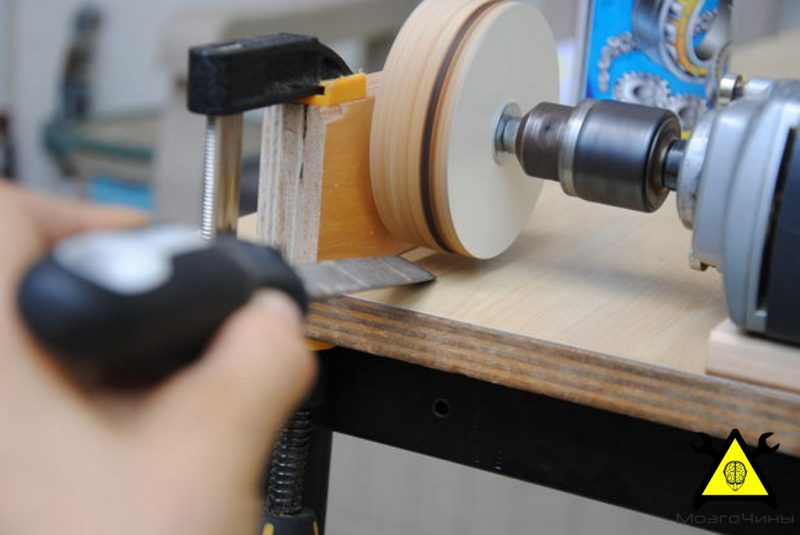

Шаг 8:

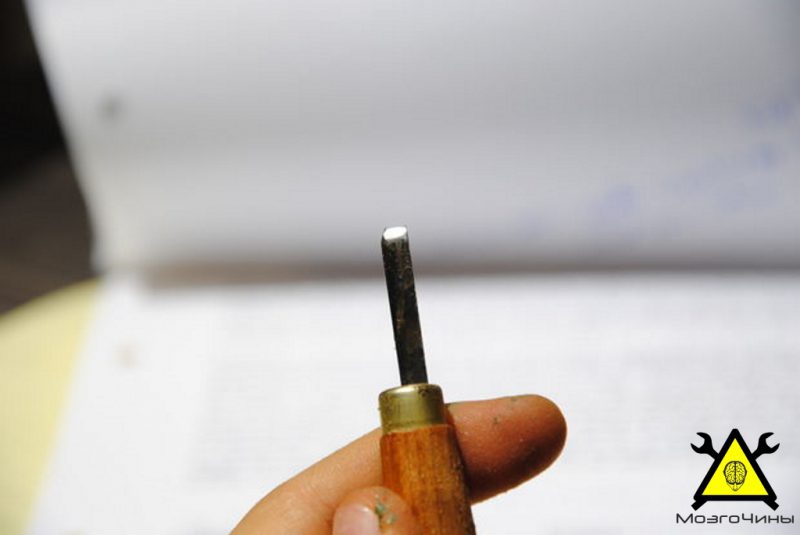

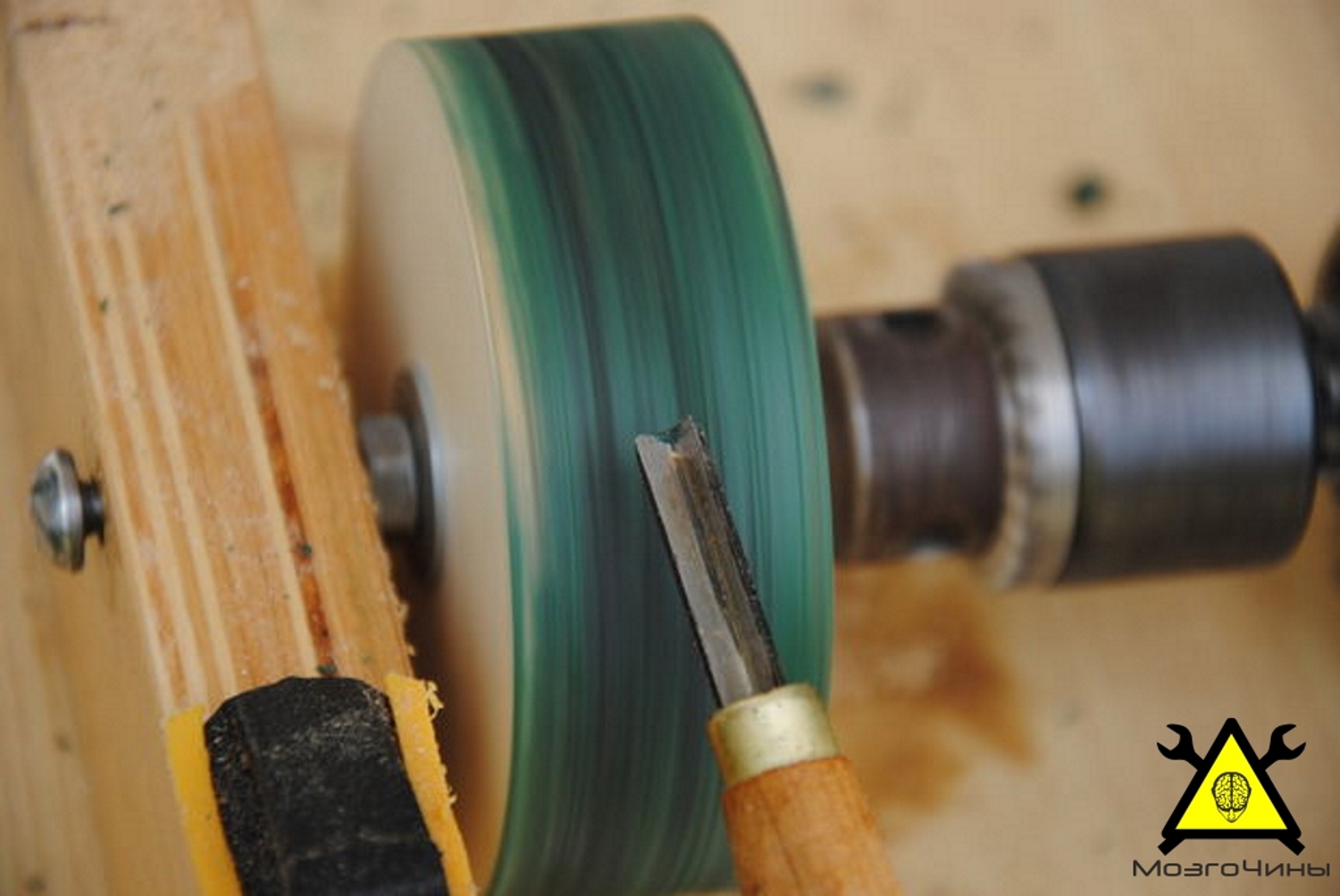

Для эксперимента заточил маленький резец. Могу сказать одно: все сработало великолепно!

На этом всё! Спасибо за внимание)
