Стол трансформер своими руками

Перевёл alexlevchenko92 для mozgochiny.ru

Предлагаю вниманию мозгочинов статью о том, как сделать своими руками трансформируемый стол для продуктивной работы и приятного время препровождения с друзьями.

3

Просто отодвиньте стол подальше от стены и переверните заднюю часть… Желоб в задней части стола может разместить около 20 + бутылок сока,также имеется полка для «барных принадлежностей» и уголок для ведёрка со льдом или разделочной доски.

0



1

2

Шаг 1: Конструкция

4

Поскольку моя жилплощадь не всегда позволяла мне покупать габаритные вещи, которые мне нравились, я находился в постоянном поиске способов ведения нормального образа жизни в небольшом пространстве. Сегодняшняя ситуация на «мебельном рынке» заставляет меня тосковать по временам модернизма, когда мебельные мастера создавали удивительные предметы мебельного гарнитура.

5

Мне нравится удивлять своих друзей, поэтому домашний бар является отличным способом «заморить червячка» перед ужином.

6

Пройдя через трудности проектирования, мне всё таки удалось разработать конструкцию стола, который трансформировался бы одним быстрым движением.

7

Настоятельно рекомендую подбирать размеры самоделки исходя их эргономических отношений (размер стула, высота стола и т.д.) поскольку даже небольшое несоответствие может нарушить хрупкую грань комфорта.

8

Проект разрабатывался в Fusion 360. В нём вы можете проектировать механические узлы, которые сделают работу поделки намного проще.

Шаг 2: Изготовление заготовок

Все части были вырезаны на ЧПУ станке, края очищены шлифовальной машинкой и  напильником.

В случае если у вас нет ЧПУ станка, то вы можете:

  1. Изготовить самоделку используя ручной инструмент (дрель, лобзик, циркулярную пилу и т.д). Шаблоны, предоставляемые на этом этапе могут быть напечатаны в полном масштабе, приклеены к фанерным листам и вырезаны по линиям.
  2. Кроме того детали можно вырезать используя для этого  фрезер.

Шаг 3: Способ монтажа

9

Панели совмещаются сериями вкладок, слотов и вырезов. Элементы конструкции соединяются воедино винтами с потайными шляпками (диаметр отверстий 3 мм).

Соберём детали вместе. В случае необходимости зажмём их зажимами. Нужно подогнать части таким образом, чтобы они и заходили заподлицо.

Для потайного крепления винтов, воспользуемся зенкером (рассверлим отверстия).

Завернём винты и перейдём к следующей панели.

24

Шаг 4: Монтаж основной столешницы

25

26

27

Стол состоит из 27 отдельных кусков фанеры. Все панели совмещаются по предварительно просверленным отверстиям.

Соберём «панели» для ног. Нанесём клей на поверхности фанеры. Выстроим в одну линию 6 мм отверстия в двух панелях, забив в них дюбели (для удержание частей  вместе). После чего зажмём панели струбцинами и оставим их на ночь.

29

Закончив с «ногами», перейдём к сборке основных компонентов стола. Изображения описывают детали. Уложим одну из панелей ног на сторону и временно прикрепим горизонтальные панели (закрепим их винтами).

30

Далее добавим противоположную ногу и прикрепим её к горизонтальной панели, используя отверстия сделанные на ЧПУ.

31

32

Добавим панельные балки под стол, затем с помощью двух клиньев, прикрепим переднюю часть.

34

Шаг 5: Монтаж полки и уголка

35

Полка и уголок состоять из трех частей. Полка плотно заходит в полость  задней панели, вплотную к верхней части. Панель, которая закрывает уголок помещается в два выреза. Обе эти панели надёжно прикручиваются.

Шаг 6: Монтаж складной барной полки

36

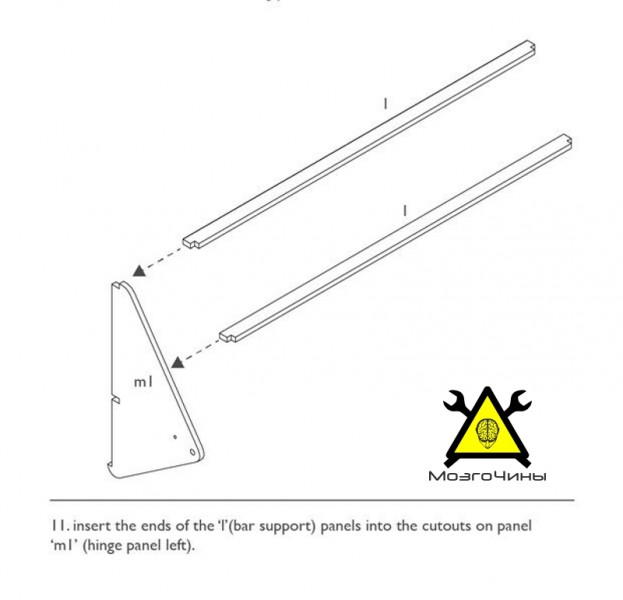

Барная стойка состоит из 5 частей. Прикрепим две балки на шарнирные панели, после этого прикрепим сверху оставшиеся три панели.

37

Убрав второй шарнир из панели, поместим верхнюю часть бара на основную столешницу. После этого добавим второй шарнир в панель и закрепим всё на месте.

38

Прикрутив шарнирные панели к сторонам бара, постараемся добиться  плавного перемещения подвижных частей.

Шаг 7: Монтаж ящика

39

40

Ящик изготовлен 12 мм фанеры. Сборка довольно простая, поскольку  составные детали разработаны таким образом, чтобы стороны легко совмещались. Боковые панели и перегородки прикручиваются, а низ ящика вставляется в углублённый «карман» на дне.

42

Было решено сделать его не разборным (для крепления частей воспользуемся столярным клеем и гвоздями).

43

Далее установим направляющие, выровняв их с отверстиями, которые были предварительно просверлены в сторонах ящика и панелях.

44

Шаг 8: Усердно работай – хорошо отдыхай

14

16

15

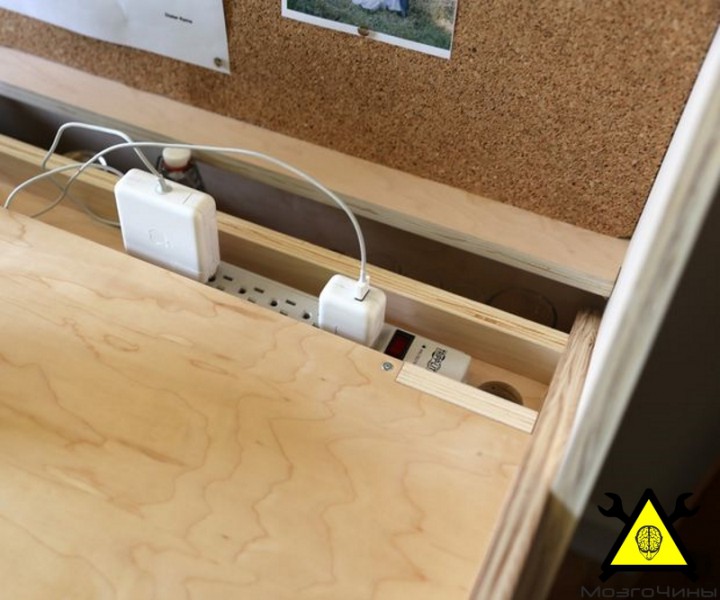

Я доволен проделанной работой! Все части соответствуют друг другу идеально. Бар сверху хорошо сбалансирован, движение плавные и ровные.

17

18

19

Это действительно универсальный предмет мебельного гарнитура. За счёт увеличения площади ящика появилась возможность играть на синтезаторе, в свободное от работы время…

20

21

22

23

Спасибо за внимание!
