Светильник 3D череп

Перевёл Pancho99000 специально для mozgochiny.ru

FRE8CWIHW4OTTM2.LARGE

Моей жене нужно было пройти определённые исследования в больнице (с ней всё в порядке!). В итоге у нас дома появилось много снимков черепа, сделанных МРТ. Я понял, что смогу сделать что-то вроде 3D модели по эти снимкам. После нескольких неудачных опытов я решил сделать светильник, а все процессы подробно описать в своей статье.

Основная идея заключается в нанесении на стекло рисунка в виде определённого снимка черепа. Потом закрепить все стёкла вместе и добавить подсветку.  Все используемые материалы легко можно купить в магазине.

Теперь я покажу свой процесс изготовления.

Шаг 1: Поиск и обработка изображений

Если у вас нет снимка вашего черепа, то вы можете спросить у ваших родственников или знакомых. Возможно, медицинские работнику тоже смогут помочь вам.

МРТ исследование представляет собой набор снимков, где хорошо видно кость. Каждый снимок я планировал перенести на стекло, чтобы создать иллюзию объёма.

Теперь нужно обработать снимки.

  1. Все снимки МРТ должны быть отдельными изображениями.
  2. Сделайте все снимки чёрно-белыми (кости должны быть чёрными на белом фоне).
  3. Пронумеруйте все снимки, так как потом вы можете запутаться.
  4. Теперь нужно привести всё к одному размеру (в зависимости от размера вашего стекла), и можно распечатывать.

FLFR

Шаг 2: Рисуем

Я думаю, что все знают технику безопасности при работе со стеклом.

При создании лампы я решил использовать 16 слоёв. Вы  можете сами решить, сколько слоёв использовать в своей лампе.

Сначала я обрезал все стекла до одного размера и обезжирил их спиртом. И только теперь можно переносить рисунок. Тонкой кистью я аккуратно стал переводить рисунок. Не торопитесь. Не волнуйтесь, если краска не ляжет равномерно, ведь этот слой только первый.

После нанесения краски дайте ей хорошо просохнуть.

К тому времени, когда вы закончите последнюю панель, первая уже высохнет. Нанесите второй слой. Может понадобиться 3 или 4 слоя, в зависимости от краски, которую вы используете.

FWP3I86HW4OKZN9.LARGE

FPTWEPOHW4OKZNL.LARGE

Шаг 3: Соединяем

Когда краска просохнет, можно собрать основную часть нашего светильника. Я решил добавить прокладку между стёклами. Я решил использовать пенку и чёрную клеящую ленту.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

Возьмите первое стекло так, чтобы сторона с краской была сверху. На две противоположные стороны налепите клейкую ленту. Снизу с обеих сторон присоедините пенку.  То же самое проделывайте с остальными стёклами. В итоге у вас должна получиться “связка” всех стёкол.

FYM8OWAHW4OKZNZ.LARGE

FUS6WSSHW4OKZOJ.LARGE

Шаг 4: Время заняться корпусом

Размеры корпуса могут варьироваться от толщины стёкол и количества слоёв. Для создания корпуса я использовал листы фанеры. На одну сторону я добавил рамку, на которую прилепил клейкую алюминиевую ленту.  Чуть позже я её покрасил.

FJA76BDHW4OLHUP.LARGE

FVEJ8P4HW4ORHJY.LARGE

FUGX78NHW4ORHQ0.LARGE

Шаг 5: Пусть там будет свет

Для освещения лампы я решил использовать зелёные светодиоды. Питанием будет 9В батарейка. Можно использовать и блок питания.

Так как у меня всё было, я сразу спаял схему, состоящую из 6 светодиодов, переключателя и источника питания.  Я не нашёл у себя резисторов, так что пошёл на хитрость:  светодиоды были разделены на 2 группы, в которых они были спаяны последовательно, а эти группы я спаял параллельно.

F05QP62HW4OLR0W.LARGE

Шаг 6: Давайте соберём всё вместе

“Связку” стёкол я придавил опять же пенкой и прикрутил 2 бруска в качестве крепления. К своей схеме я добавил стандартный разъём на 9В, чтобы можно было подключить светильник к блоку питания.

F5VB1XWHW4ORHZK.LARGE

F2W060ZHW4OSP8T.LARGE

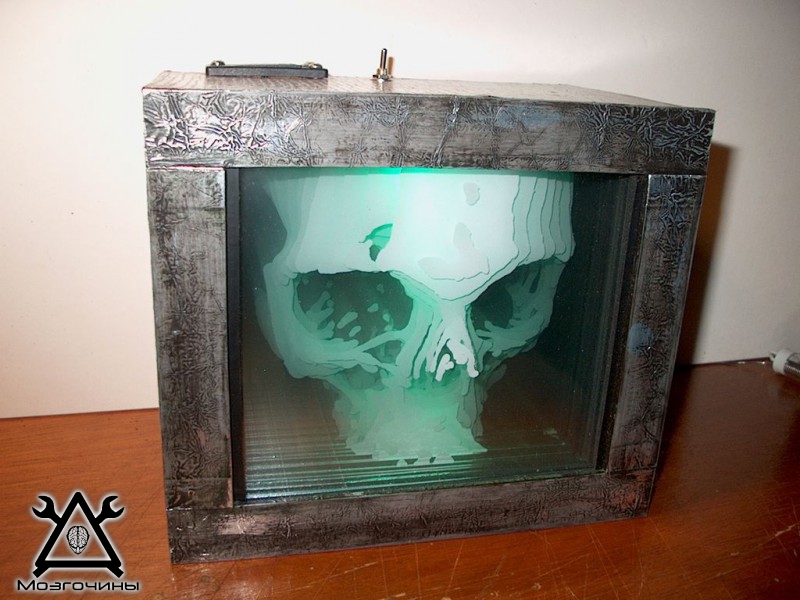

Шаг 7: Финал

При создании этого светильника я получил море удовольствий. Я думаю, что главное — это получать удовольствие в процессе создания. Я надеюсь, вам тоже понравится моя работа.

FHHOR8NHW4OTTUN.LARGE

                  F8SKX8PHW4OT55L.LARGE

(A-z Source)
