Тайник в стене своими руками

Перевёл alexlevchenko92 для mozgochiny.ru

Доброе время суток. Представляю вашему вниманию статью о том, как сделать тайник с раздвижной дверкой своими руками. Для того, чтобы открыть тайник достаточно нажать кнопку на картине.

15

Дверка приводится в действие серводвигателем. Есть две скрытые кнопки, которые контролируют вращение серводвигателя. Внутри корпуса установлен мини-контактный выключатель и 5 светодиодов. При открытии дверей выключатель переходит в состояние, при котором включаются светодиоды. Когда раздвижная дверь закрывается, светодиоды выключаются.



Схема представляет типичную компоновку управляющего блока сервоприводом на 555 микросхеме.

Шаг 1: Необходимые материалы

1

  • Набор пластиковых роликов;
  • Большой серводвигатель;
  • Перемычки;

2

  • Маленькая макетная плата;
  • 1 Держатель для 4 батарей типа АА;
  • 4 батареи типа AA;
  • 2 кнопочных переключателя;

3

  • Мини-контактный выключатель;
  • Светодиоды;
  • Контактные штекеры;

4

  • 555 микросхема;
  • BC547 транзистор;
  • Резисторы: 1K, 68K, 33K, 10K и 47K.
  • Небольшие 1,3 см шурупы;
  • Столярный клей;

5

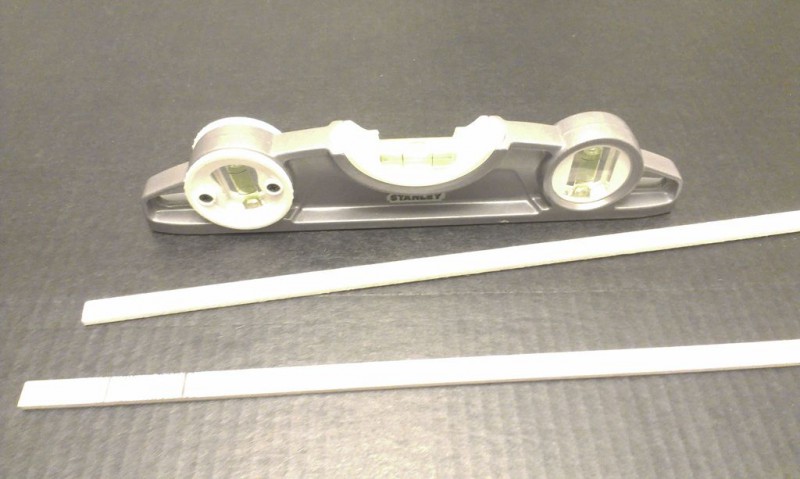

  • Доска размерами 0,6*5*10 см;
  • Маленький ящик 30*23*8 см;
  • Палочки 0,3*20*7,5 см.

Шаг 2: Корпус

6

7

8

9

10

Возьмём ящик  и снимем заднюю крышку. Будьте очень осторожны, чтобы не сломать доску или рамку. Сохраним заднюю панель, она вам позже понадобится. Возьмём планку и укоротим её до внутренних размеров корпуса, приклеим в 0,5 см от верхней кромки. Эти планки будут препятствовать падению картины в корпус.

11

12

13

14

Удалим примерно 0,6 см с одной из боковых сторон рамы. Это даст возможность крышке скользить во время открытия/закрытия.

15

16

17

18

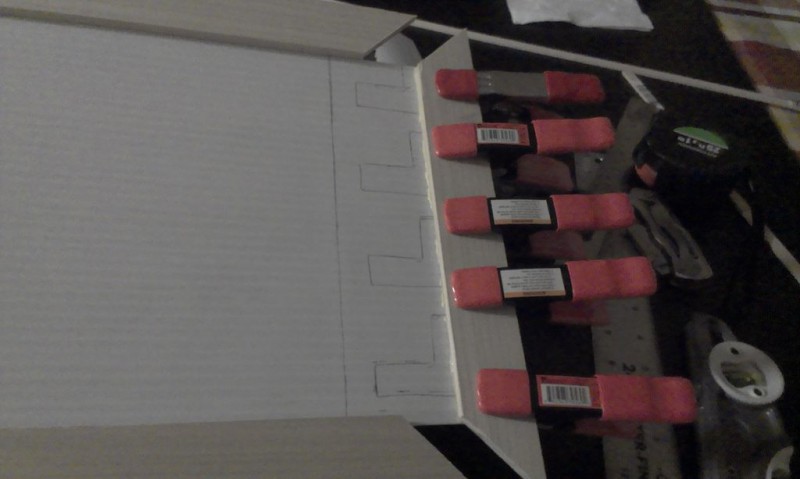

Возьмём доску и сформируем из неё внешнюю рамку картины. Убедимся, что она на 0,6 см короче, чем внутренние части корпуса. Этот зазор будет удерживать картину на месте и вместе с палочками формировать салазки, по которым она будет скользить. Приклеим верхнюю, нижнюю и левую стороны внешней рамки на переднюю часть корпуса. Теперь подрежем пластиковую доску, чтобы она соответствовала внутренним размерам корпуса. При этом убедимся, что разрез проходит на 0,3 см короче по вертикали и на 2,5 см длиннее по горизонтали. Установим её в корпус. Возьмём правую часть рамки и приклеим её на доску. После этого следует протестировать её, убедившись, что она свободно скользит.

19

20

21

22

Шаг 3: Раздвижная система

23

24

Установим самый большой ролик на правой стороне раздвижной дверки. (глядя на неё со спины). Поместим два маленьких винта на противоположную сторону большого ролика (на деревянной рамке) на 7,5 см от верха и поместим второй винт на 11 см ниже первого.

25

26

Обратите внимание на положение натяжного ролика и сервопривода (независимо от того, где вы решите разместить их), они должны быть в достаточным натяжением, чтобы работать исправно. Лента должна иметь «S-образную» форму вокруг двигателя и натяжного ролика. В противном случае двигатель будет просто вращаться, а не открывать/закрывать дверь.

27

28

29

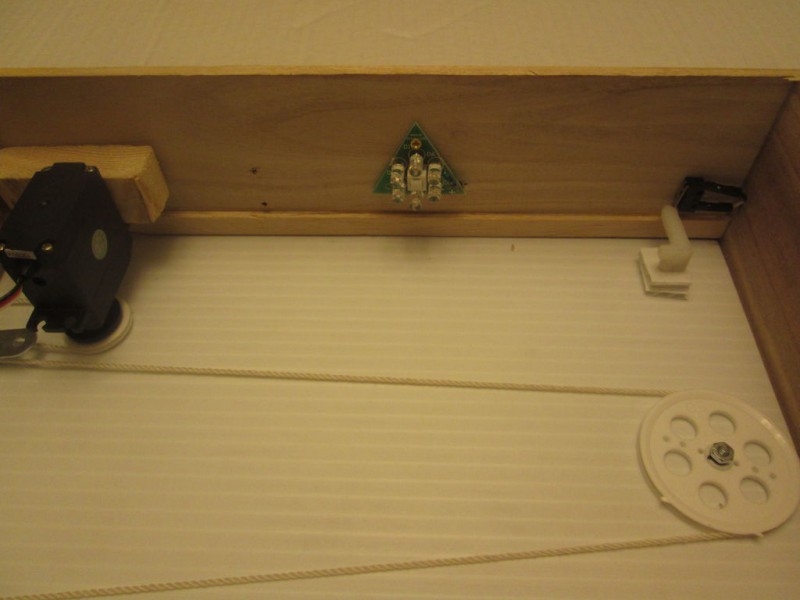

После того, как всё будет на месте, привяжем один конец ремня к верхнему винту и обернём его вокруг натяжного ролика, большого ролика и завяжем другой конец на нижнем винте. (Оставим небольшой провис для двигателя). Обернём ремень вокруг ролика и потянув двигатель в сторону добьемся хорошего натяжения ремня. После чего прикрутим мотор.

30

31

32

Шаг 4: Цепь, контактный выключатель и светодиоды

33

34

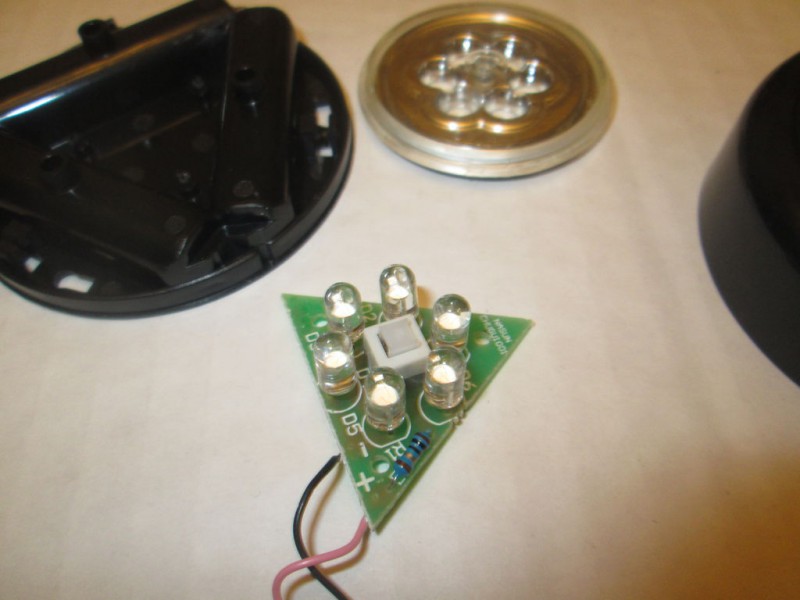

Настало время установить светодиоды, контактный выключатель и собрать схему контроллера серводвигателя. Выключатель должен быть помещён в верхний правый угол корпуса. Вырежем небольшой кусок пластика и приклеим его к борту, для того чтобы, когда дверка скользила, она вступала в контакт с переключателем.

35

36

Теперь посмотрим на фотографию, она показывает, как подключить светодиоды и переключатель. Протянем провода через стену и верх корпуса к печатной плате, приводу серводвигателя, светодиодам и контактному выключателю.

37

38



Шаг 5: Монтируем фоторамку

39

40

Обведём контур задней стенки тайника на стене и вырежем отверстие на 0,3 см больше отмеченного. Перед установкой запустим провода через стену, а затем установим корпус. Просверлим отверстие в центре верхней части фоторамки. Оно будет использовано для крепления корпуса.



Шаг 6: Выводы

Создание этого проекта заняло около 32 часов с начала и до конца. Хотелось построить что-то простое и в то же время полезное.



Спасибо за внимание! Творческого всем настроения!
