Биплан из фанеры своими руками часть 2

Перевёл alexlevchenko92 для mozgochiny.ru

В продолжении статьи о самодельной биплане, что сделан своими руками.

00

Шаг 12:

27

Чтобы скрепить крылья вместе установим диагональные крепление. После установки всех трёх планок, крылья получились очень крепкими. Удалим среднюю бочку и окрасим металлические кольца грунтовкой. Используя небольшую шлифовальную машинку, отшлифуем кромки крыльев, креплений, основную раму удаляя все острые края.

Шаг 13: Красим самолет

28

29

Шаг 14: Стабилизаторы, элеваторы…

30

31

Установим горизонтальный стабилизатор (небольшое заднее крыло). Вертикальный стабилизатор увеличим в два раза, чтобы установить пару дверных петель для удержания руля. Рояльные петли удерживают элеваторы (маленькие горизонтальные задние закрылки).

32

33

Шаг 15: Хвостовое колесо

34

Колесо установим в хвостовую часть. Вы можете видеть, что оно уже начало подтачивать деревянную часть хвоста. Для отделки хвоста используем различные деревянные части.

35

Шаг 16: Опорные части

36

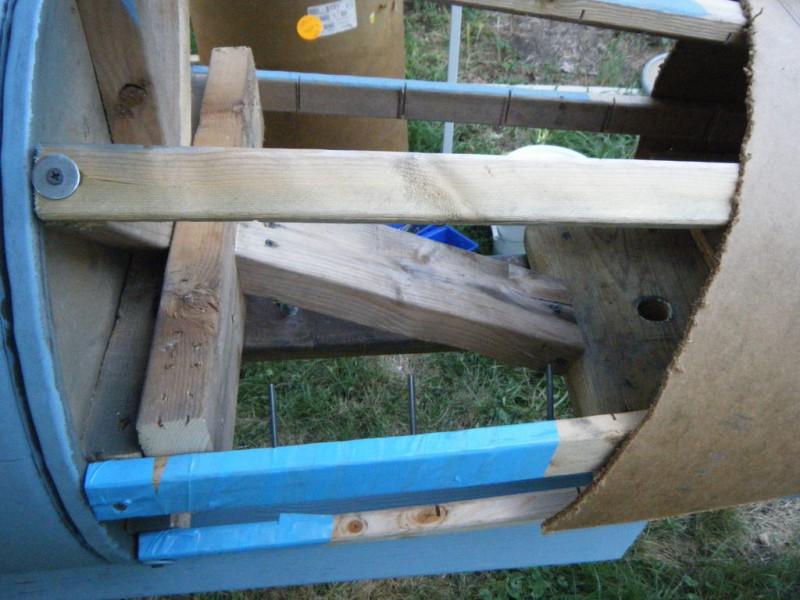

После первого испытательного полета, было очевидно, что необходимо придать фюзеляжу некую жёсткость. Добавим опорные стойки внутри «двигателя» и сразу за задним сиденьем. Эти стойки свяжем деревянными планками, которые располагаются под отверстиями в кабине. Стойки вырезаем с помощью циркулярной пилы под 45 градусов, повторяя кривизну бочек.

37

Шаг 17: Поддержка и покрытие

38

39

После того, как обшивка оказалась на месте, прикрепим внешние и скрытые распорки. Рёбра жёсткости прикрутим к бочкам с внешней стороны. Нижнее крыло также получило новые опоры, прикреплённые к шасси.

40

Шаг 18: Обтекатель

41

Кожух радиатора изготавливаем из нижней части пластиковой бочки. С помощью циркулярной пилы обрежем нижнюю часть.

42

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

Чтобы вырезать центральное отверстие, воспользуемся деревянным куском и двумя винтами для гипсокартона.

43

Установим один винт в центре доски и в центре бочки. Он будет выступать в качестве стержня. Второй винт закрутим в доску, на другой стороне бруска. Начнём вращать доску по кругу, по результату работы  круг будет правильной формы. Продолжаем медленно вращать доску, пока не прорежем торец бочки. Из-за неравномерности дна глубина прореза может быть не одинаковой, поэтому после того, как большая часть была вырезана, остаток разрежем ножом. По окончанию работы очистим края с помощью скребка или наждачной бумаги.

44

Шаг 19: Монтаж двигателя

45

46

Было бы ошибкой просто прикрутить двигатель в металлическую крышку. Для укрепления торца вырежем диск из 1,3 см фанеры. Размещаем его внутри металлической крышки, а затем с помощью лобзика вырезаем ещё одно отверстие для вентилятора.

47

Прикрутим деревянную крестовину. Просверлим отверстие для крепления вентилятора.

48

Шаг 20: Ребра жесткости и закрылки

49

Деревянные элементы установлены, но конструкция была всё ещё слишком гибкая. Были куплены стальные пластины, которые в дальнейшем порезаны на куски. Затем просверлим отверстия 0,6 см сверлом с одинаковыми интервалами в центре пластин. Они будут крепиться к фюзеляжу. Покрасим пластины и хвост, прежде чем устанавливать их.

50

Шаг 21: Проблемы

51

После нескольких испытательных полётов проявилось пару проблем. Первая – фаркоп. Изначально он был из пластика, поэтому быстро поломался. Чтобы временно исправить это установим две стропы от колёсной базы к передней панели. Со временем планирую заменить его, на металлический стержень.

52

Вторая проблема – заднее колесо. Из-за углов и нагрузок оно трется о нижнюю часть фюзеляжа. Чтобы временно исправить это, просто сточим дерево шлифовальной машиной. Проблема проявилась в древесине, к которой крепилось колесо. Она просто не выдержала тяжести. Нужно было укрепить её с помощью винтов и шайб.

Шаг 22: Поехали

53

54

55

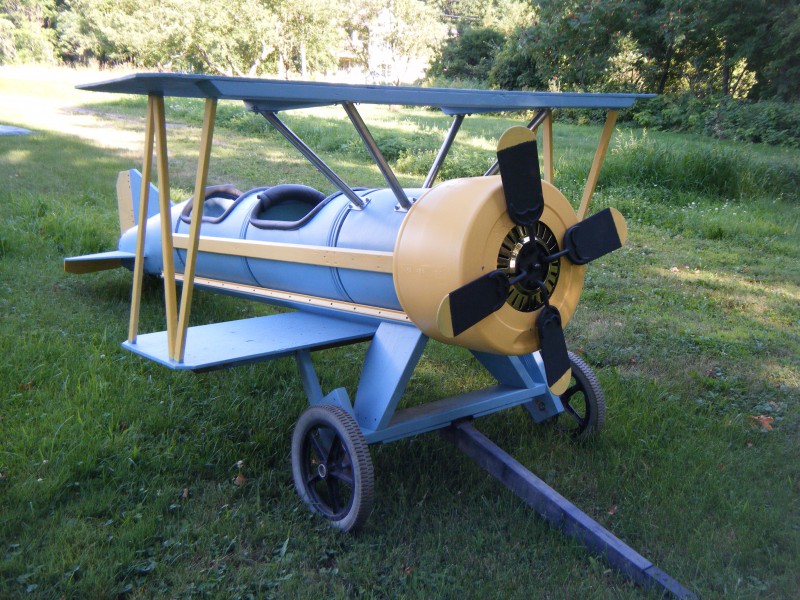

Хотя поделка не полностью закончена, она уже готова к полётам. Там нет подвески, поэтому газ держим на минимуме.

56

57

Пора на взлет! Приятного всем полёта!

(A-z Source)
