Ductiles: Интерактивная доска своими руками

Перевел SaorY для mozgochiny.ru

Здравствуйте, мозгодрузья! Порой увлечения играми вдохновляют на создание мозгосамоделок, это произошло и со мной. Отдавая дань занимательной игре по соединению водопроводных труб, я создал своими руками интерактивную доску, которая может выступать и в роли доски объявлений.



ductiles-inter…-svoimi-rukami1

ductiles-inter…-svoimi-rukami2

ductiles-inter…-svoimi-rukami3

ductiles-inter…-svoimi-rukami4

Поделка состоит из панели с массивом ячеек 15х10 и 150 плиток с нанесенными на них узорами, напоминающими восемь узоров из игры. А суть самоделки состоит в том, чтобы создать из этих плиток мозгоузор на панели, проявив при этом свое воображение.

Материалы и инструменты (для панели 10х5 со 100 плитками)

— 2 листа фанеры 120х60х1см

— 1 лист МДФ 120х60х0.5см

— циркулярная пила

— шлифмашина с наждачной бумагой зернистости 100

— черная краска и средняя кисть

— угольник, карандаш, ластик

— столярный клей

— малярный скотч

— отвертка и шурупы (для подвешивания на стену)





Шаг 1: Нарезка плиток



ductiles-inter…-svoimi-rukami5

С помощью циркулярной пилы, соблюдая меры безопасности, нарезаем листы фанеры на мозгоплитки размером 10х10см, так из листа 120х60см получается примерно 55 штук. Плиток можно делать столько, сколько пожелаете. Я для панели с массивом 15х10 нарезал 200 плиток, на которых затем нанесу восемь вариантов узоров.





Шаг 2: Зачистка плиток



ductiles-inter…-svoimi-rukami6

На шлифовальном столе или другим подходящим способом шлифуем плитки, зачищаем кромки, но при этом не слишком стачиваем их.





Шаг 3: Окрашивание



ductiles-inter…-svoimi-rukami7

ductiles-inter…-svoimi-rukami8

ductiles-inter…-svoimi-rukami9

Восемь графических узоров в своей основе имеют сетку 3х3 с различными вариантами ее заполнения. Прямые линии узоров я нанес с помощью металлической линейки, малярного скотча и строительного ножа, а затем покрасил подготовленные места плиток черной экстерьерной краской. Я не рекомендую использовать для этих целей спей-краску, слишком грязное это дело.

Для округлых линий узоров я использовал компас, который прикладывал в нужном месте, обводил, а затем вручную вырезал контур мозгоножом. Не переживайте, если процесс идет медленно, данное занятие требует опыта и имеет успокаивающее действие 🙂





Шаг 4: Нарезка деталей панели



ductiles-inter…-svoimi-rukami10

В этом мозгоруководстве описывается создание панели с массивом 10х5, но массив может быть каким угодно, от 5х5, до 500х500 (или еще больше).

Итак, нарезаем детали панели из МДФ толщиной 0.5см:

(А) основание: 106х53см — 1 шт

(B) горизонтальные планки: 106х1см — 4 шт

(C) малые вертикальные планки: 10х1см — 45 штук

(D) внешние горизонтальные планки: 106х1.5см — 2 шт

(E) внешние вертикальные планки: 53х1.5см — 2 шт





Шаг 5: Сборка панели



ductiles-inter…-svoimi-rukami11

ductiles-inter…-svoimi-rukami12

ductiles-inter…-svoimi-rukami13

5.1 К основанию (А) с помощью столярного клея приклеиваем горизонтальную планку (В), для выдерживания размеров удобно использовать плитку 10х10см. Излишки клея сразу вытираем.

5.2 Ниже приклеенной ранее горизонтальной планки приклеиваем малые вертикальные планки (С). Так же используя плитку для выдерживания размеров, и также вытираем излишки мозгоклея. В получившиеся ячейки можно попробовать вставить плитку, чтобы убедиться подходит ли она.

5.3 Повторяем действия пункта 5.2, но с верней стороны горизонтальной планки.

5.4 Повторяем пункты 5.1 и 5.2 со следующим рядом, и так пока не заполнится вся панель.

5.5 Крепим внешние планки (D) и (E) в соответствующих местах.





Шаг 6: Окрашивание панели



ductiles-inter…-svoimi-rukami14

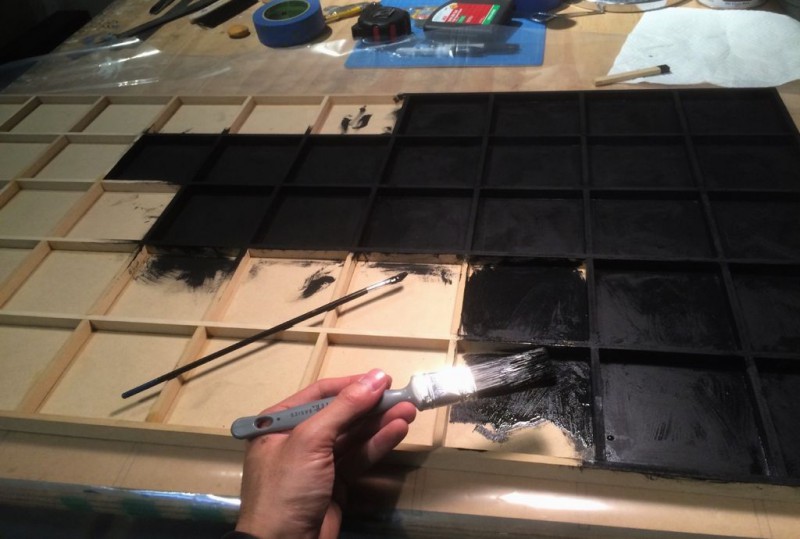

Собранную панель окрашиваем в черный цвет, и для этих подойдет и обычная краска, и спрей-краска. Главное, не увлекаться слоями, иначе плитки могут не войти в окрашенные ячейки.

Способов подвесить поделку на стену много, главное чтобы она была неподвижна, иначе при установке плиток панель будет крениться.





Шаг 7: Готово!



ductiles-inter…-svoimi-rukami15

После всех вышеописанных мозгодействий интерактивная поделка собрана! Зовите друзей и попробуйте выложить рисунок или надпись объявления.

P.S. Некоторые плитки могут получится больше ячейки и не входить в нее, исправляется это шлифовкой торцов. А если плитки немного меньше ячейки и выпадают из нее, то можно нанести побольше слоев краски на эти плитки. Если все плитки выпадают, то причина может быть в том, что ячейки слишком большие, и можно уменьшить их также нанесением большего количества слоев краски.

(A-z Source)
