Радиоуправляемый скорпион своими руками

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток! Игрушки на дистанционном управлении — одни из самых распространенных игрушек, доступных к покупке. Они настолько увлекательны, что покоряют сердца всех возрастных групп. Сегодня сделать такую игрушку очень просто: нужно собрать несколько деталей, купленных через интернет-магазин, и получить готовую самоделку. Но делать простую машинку было бы слишком банально, поэтому предлагаю сделать скорпиона на дистанционном управлении.

Итак, начнем ….

Шаг 1: Необходимые материалы

  1. Компьютерная мышка;
  2. Электродвигатель постоянного тока;
  3. Шестерни;
  4. Аккумулятор;
  5. TP4056 модуль зарядки;
  6. Пистолет для термоклея;
  7. Паяльник.

Также понадобится: тонкий картон, гибкая проволока, супер клей, большая жемчужина, провода для монтажа, приемник и передатчик от старой/сломанной радиоуправляемой игрушки.

Шаг 2: Подготавливаем туловище

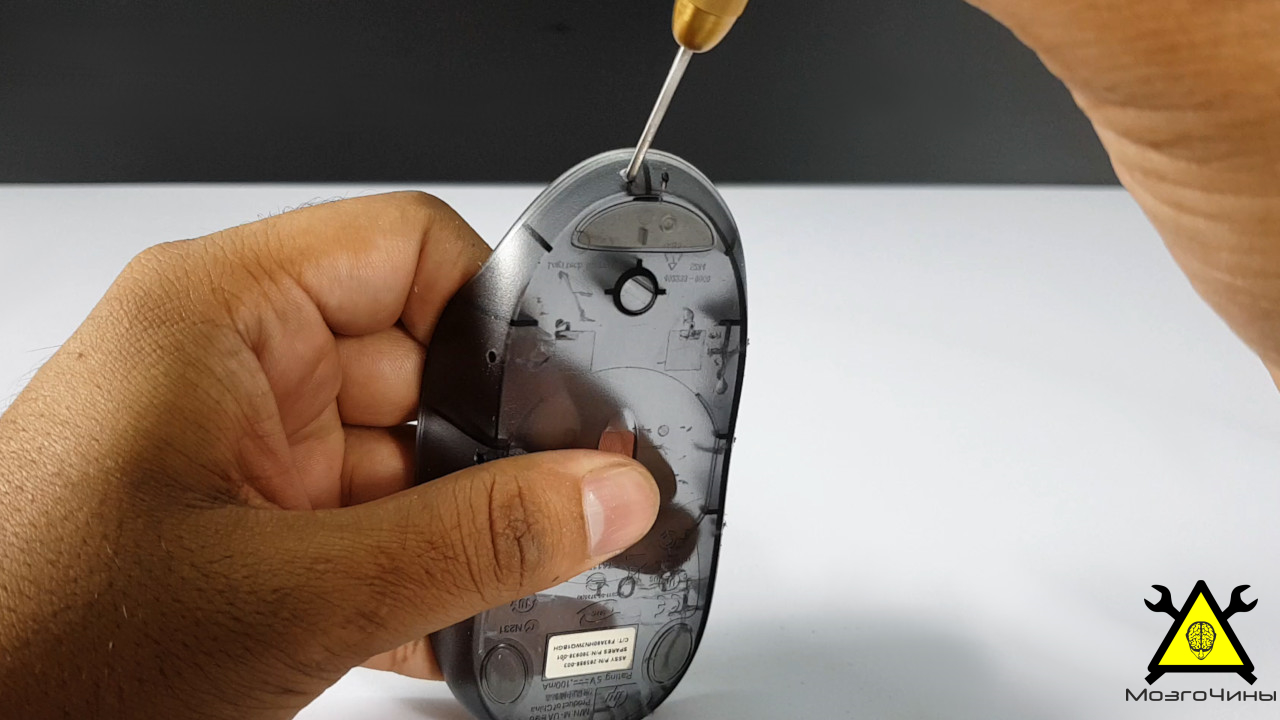

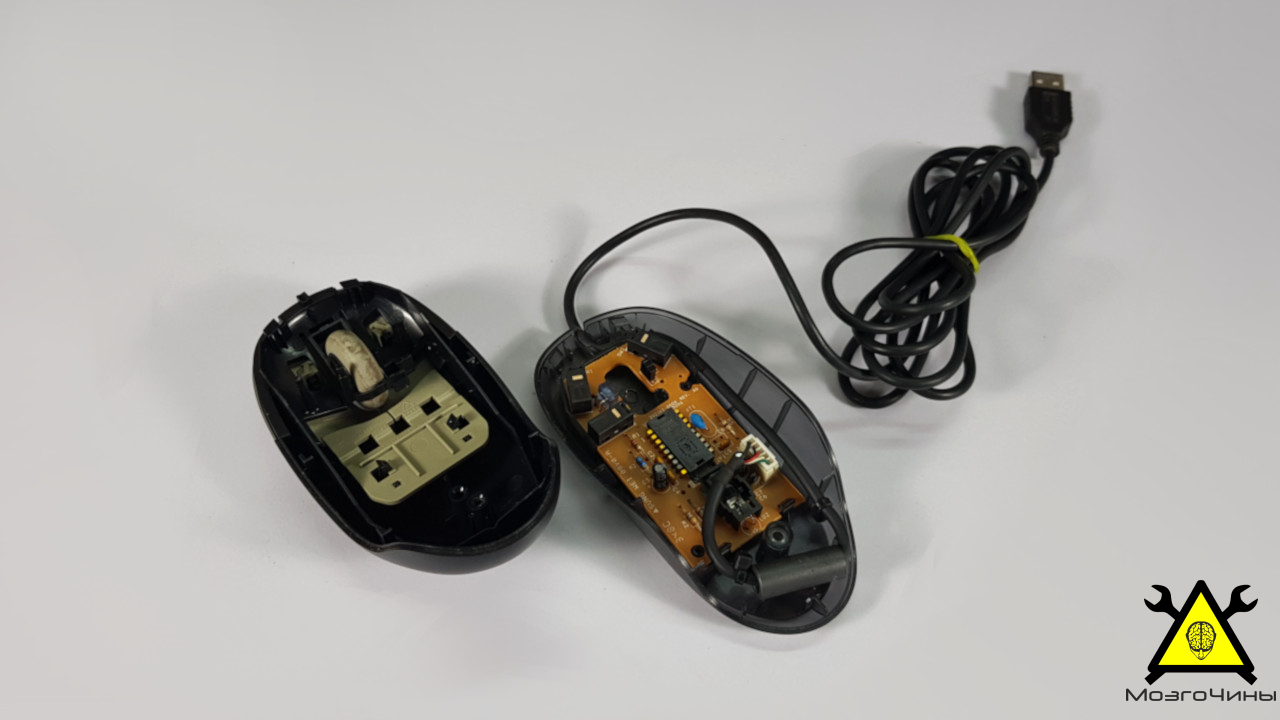

  1. Осторожно разберем старую компьютерную мышь, чтобы не повредить корпус.

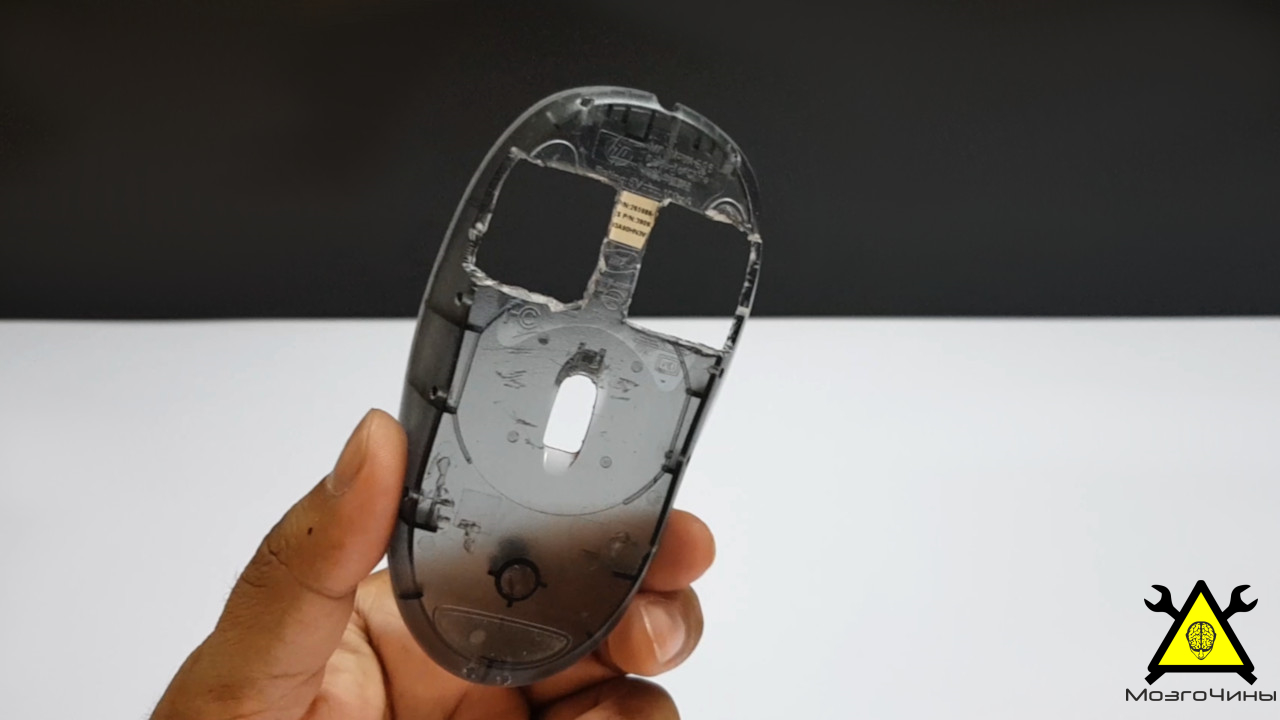

  2. Удалим всю электронную начинку и провода так, чтобы остались только пластиковые части.

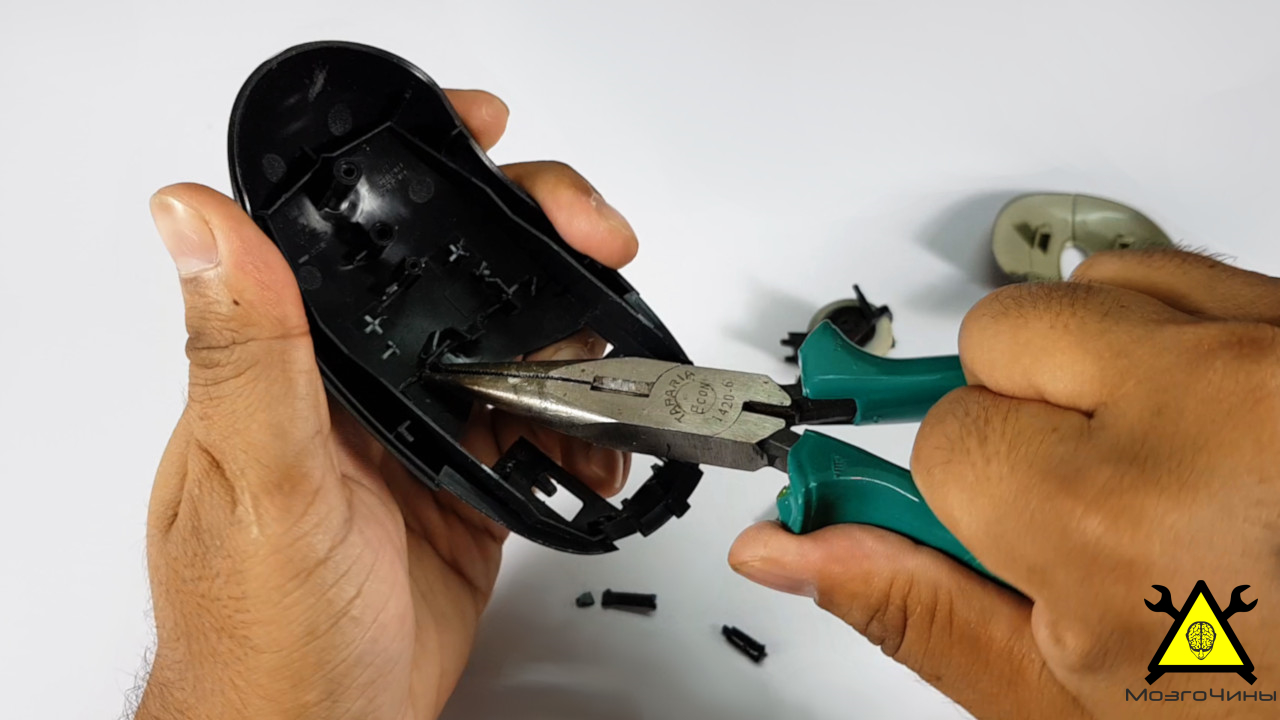

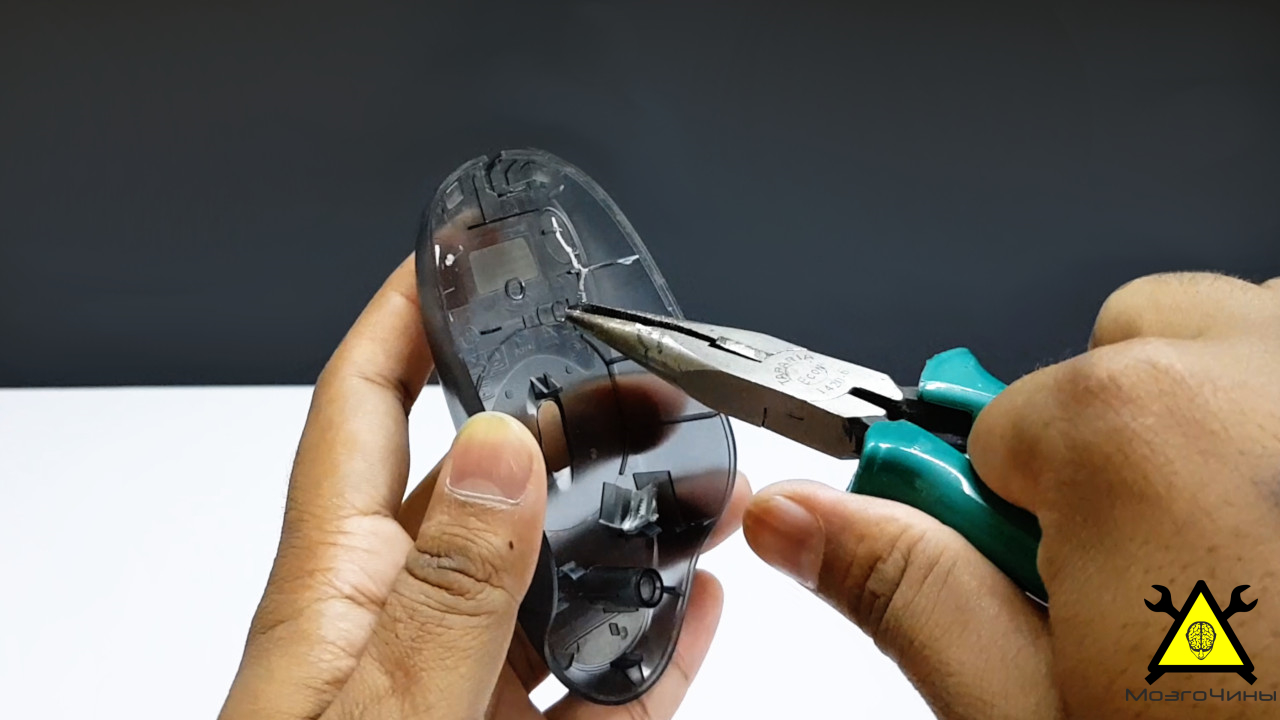

  3. С помощью плоскогубцев аккуратно удалим лишние/ненужные пластиковые опоры. (Примечание: следует убедиться, что мышь после демонтажа всё ещё можно правильно собрать).

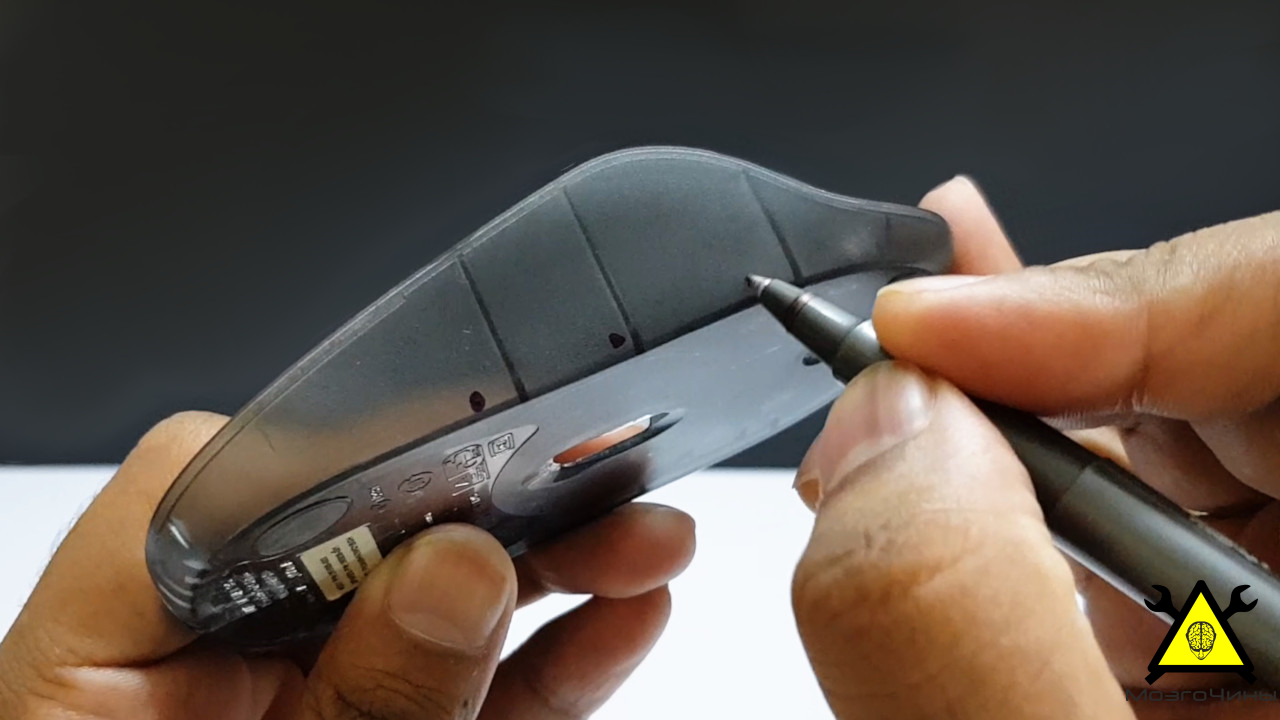

  4. Нанесём разметку на тело скорпиона (места для установки лап).

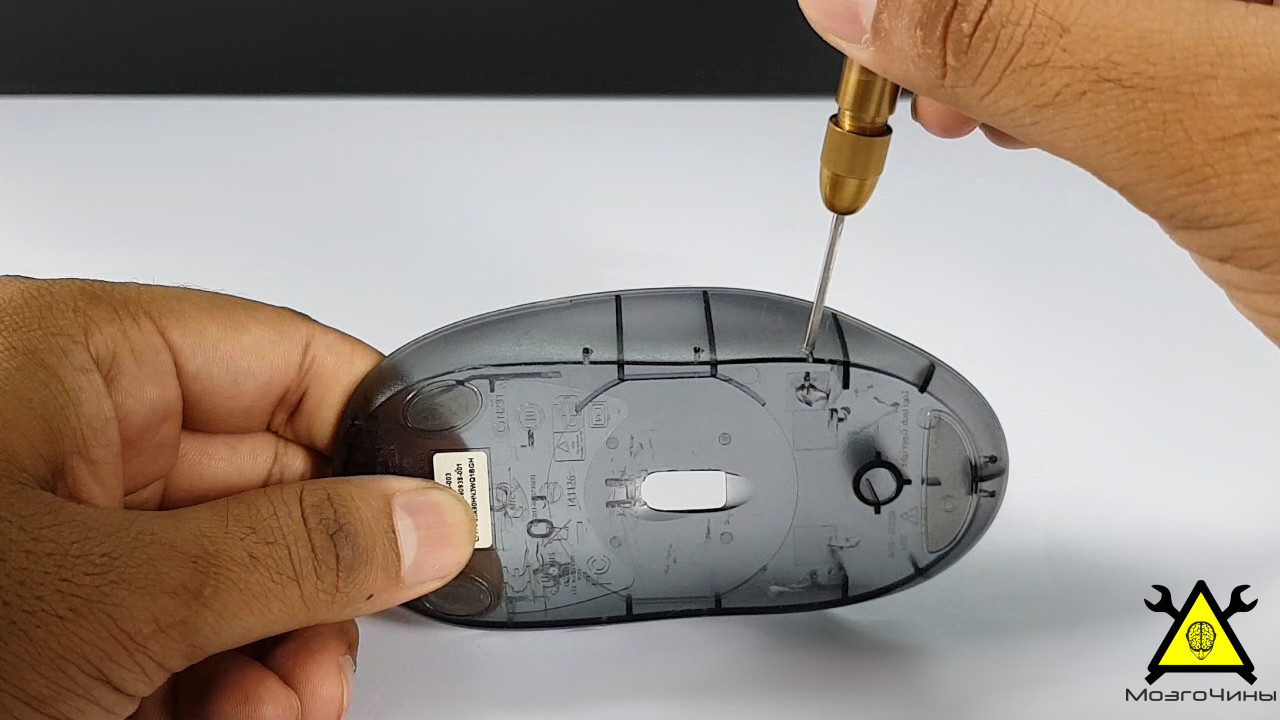

  5. Просверлим два отверстия спереди, два сзади и три (или четыре) отверстия по бокам.

Шаг 3: Подготавливаем электродвигатели

  1. Закрепим по небольшой пластиковой шестерне на валах двигателей и с помощью термоклея сформируем на них шарики.

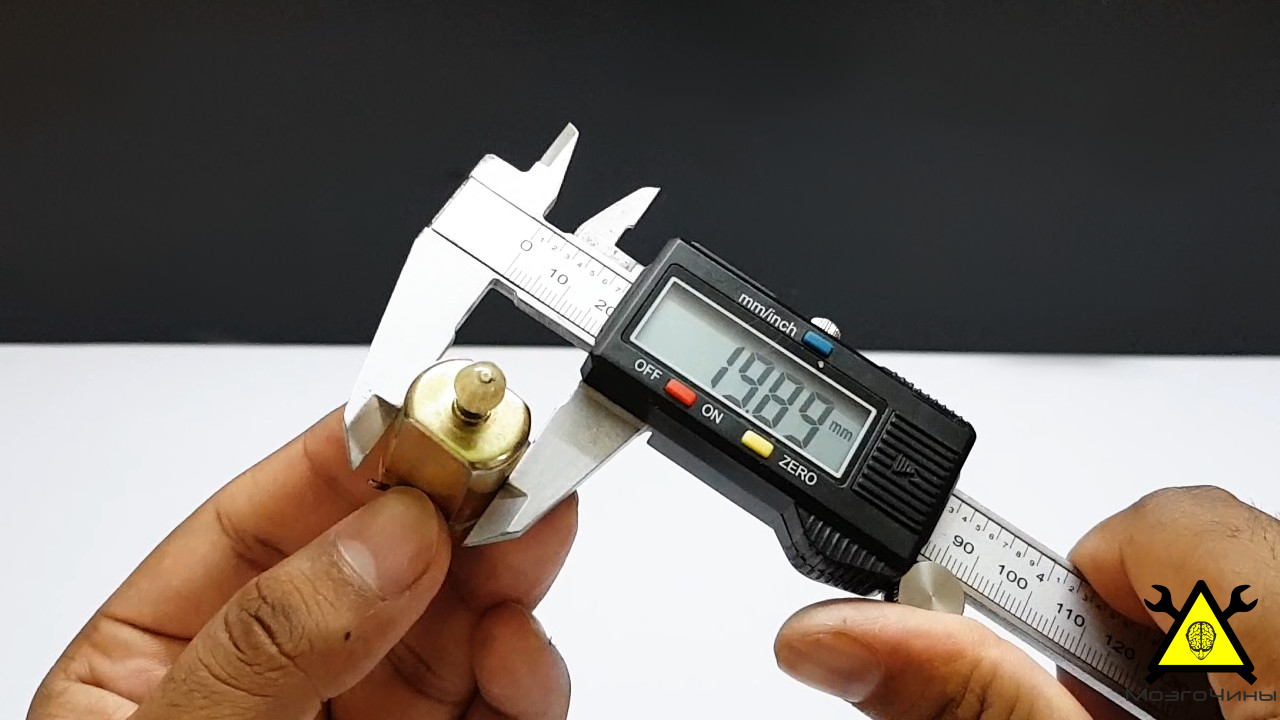

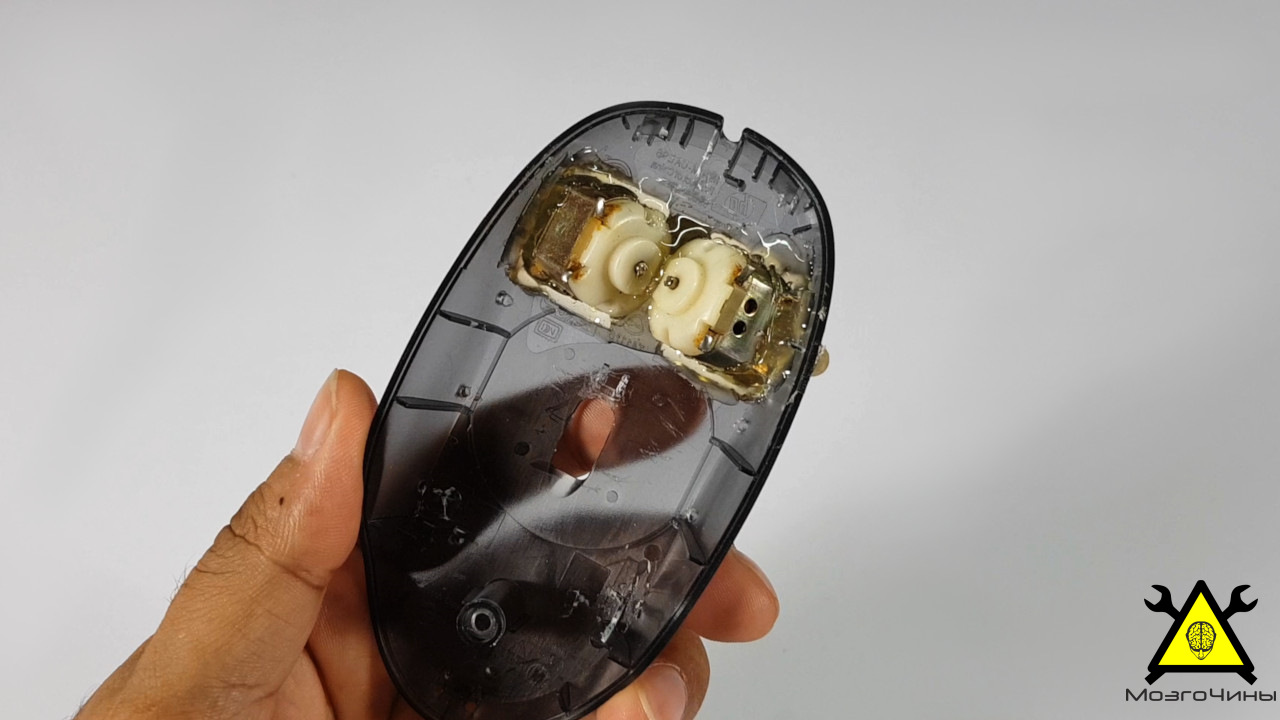

  2. В основании корпуса, сделаем два отверстия чуть больше, чем размер двигателя.

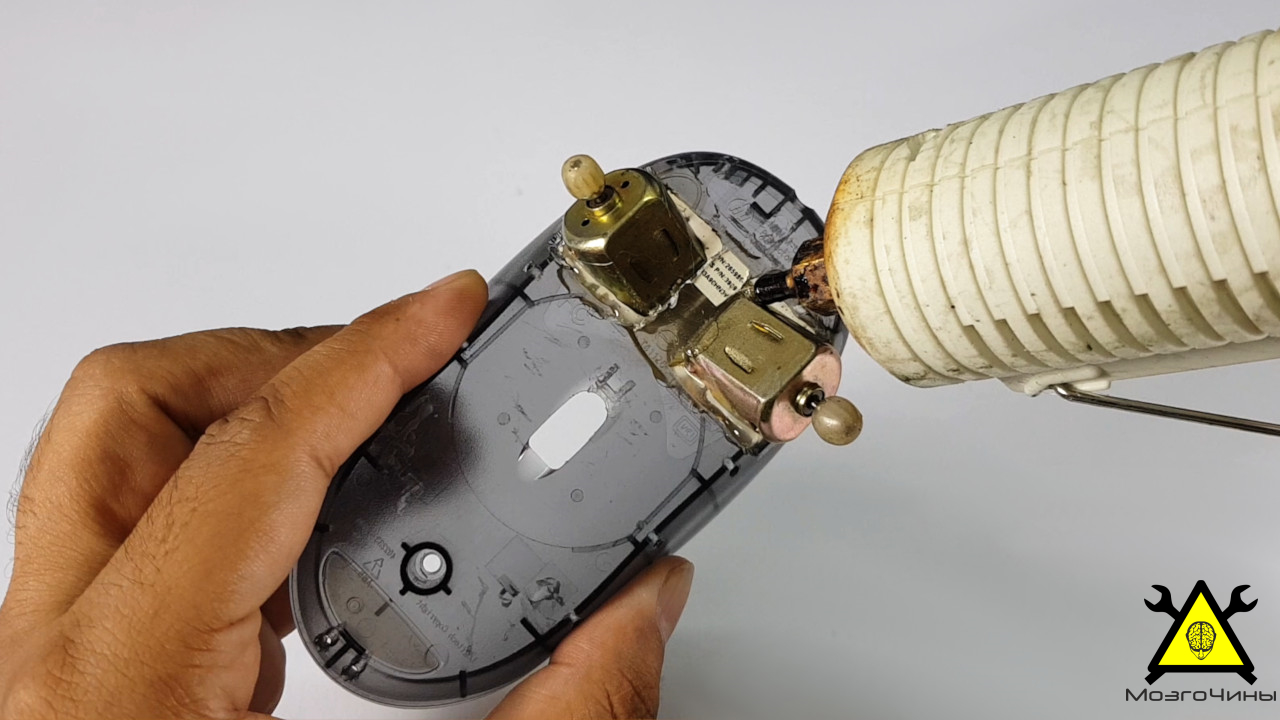

  3. Установим двигатели под определенным углом так, чтобы только шарики из термоклея касались поверхности пола/стола.
  4. Надежно закрепим двигатели термоклеем.

Шаг 4: Лапки скорпиона

  1. Отрежем несколько кусков гибкой проволоки длиной около 23 см каждый.

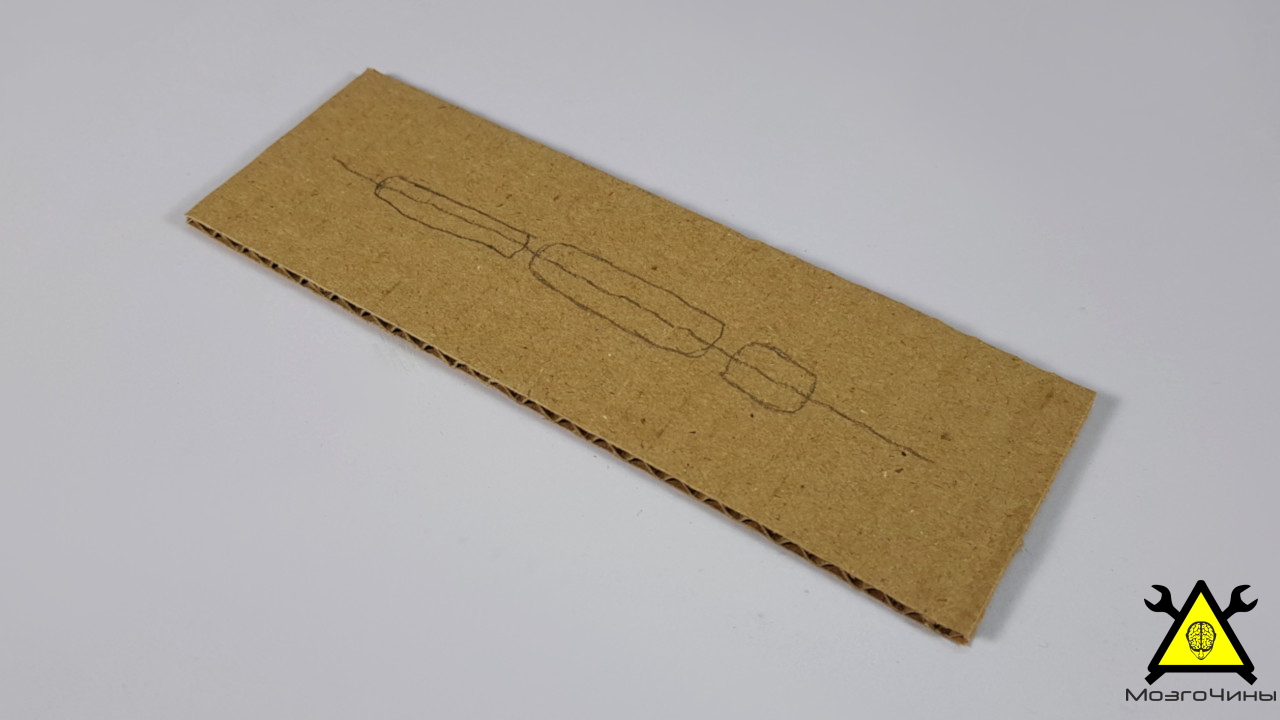

  2. На листе картона нарисуем линию (осевую), равную длине гибкой проволоки.
  3. Глядя на фотографии (как на эталон), нарисуем различные части лапок над линией.

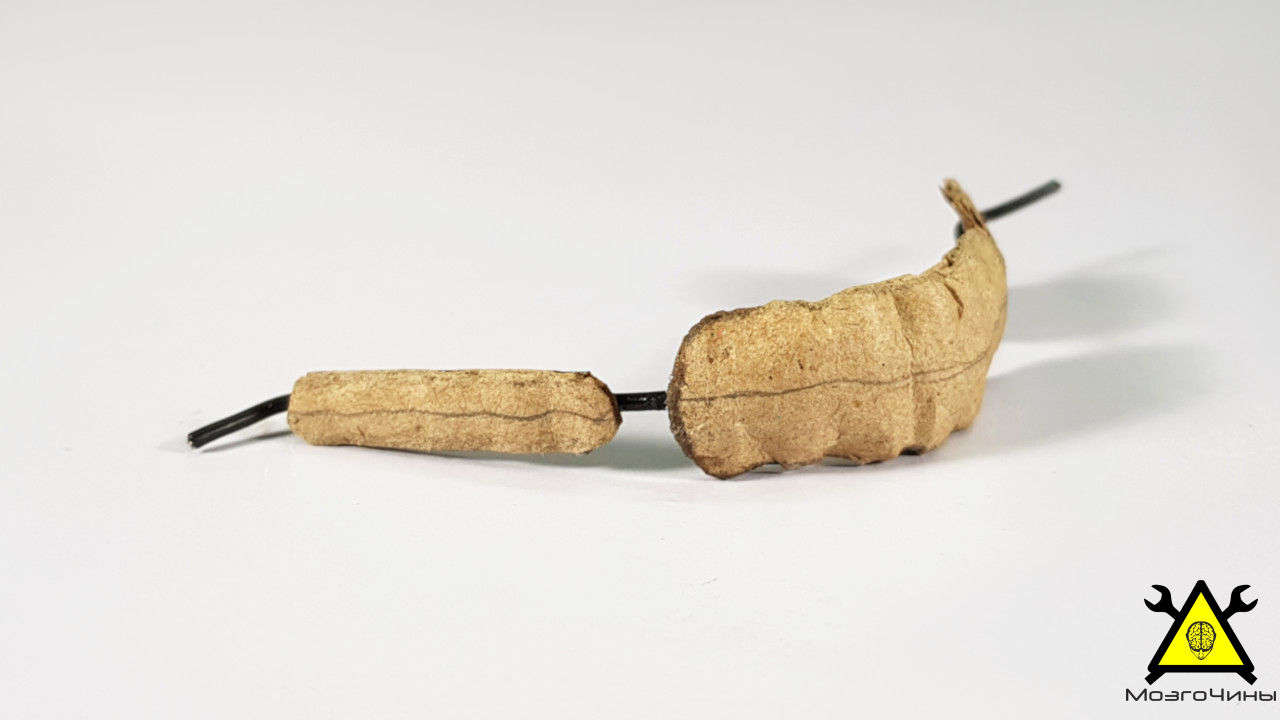

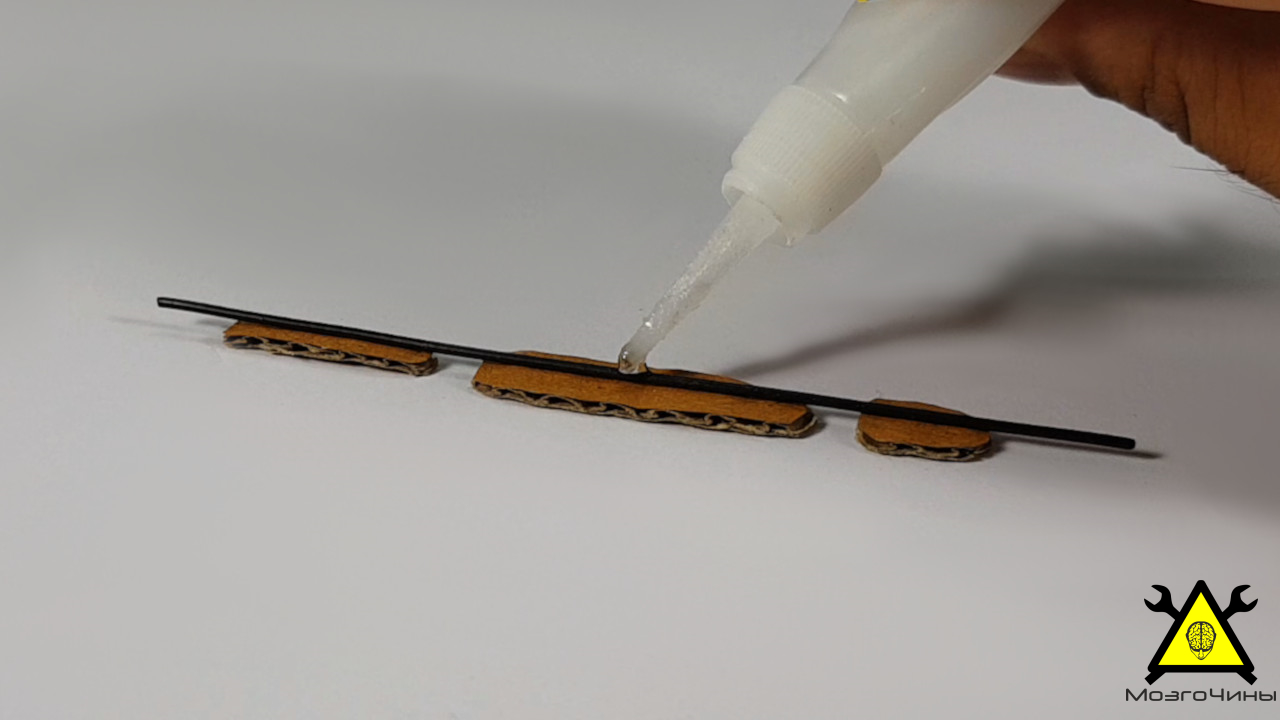

  4. Вырежем детали, поместим проволоку в центре и при помощи супер клей, соединим всё воедино.
  5. Подождём, пока клей высохнет, а затем согнём ноги в U-образную форму.
  6. Сделаем 6 или 8 одинаковых лапок.

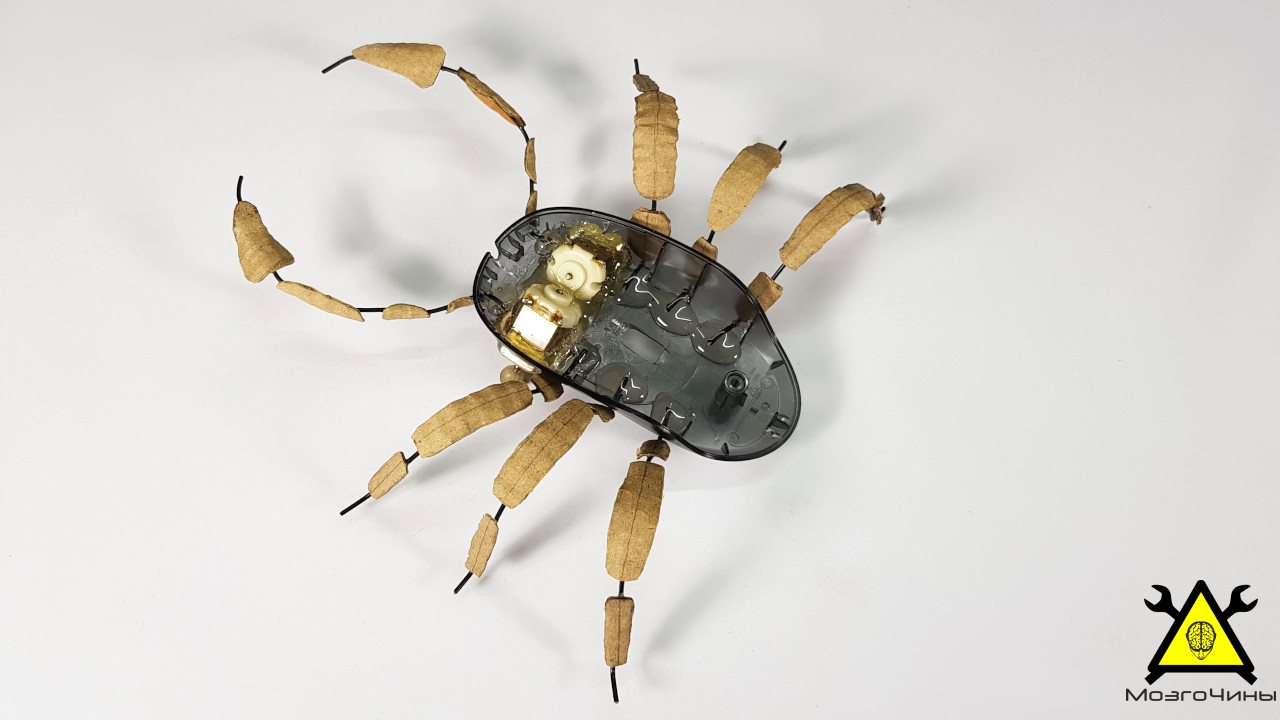

  7. Смонтируем их в основание корпуса и закрепим их термоклеем.

Шаг 5: Отделка корпуса

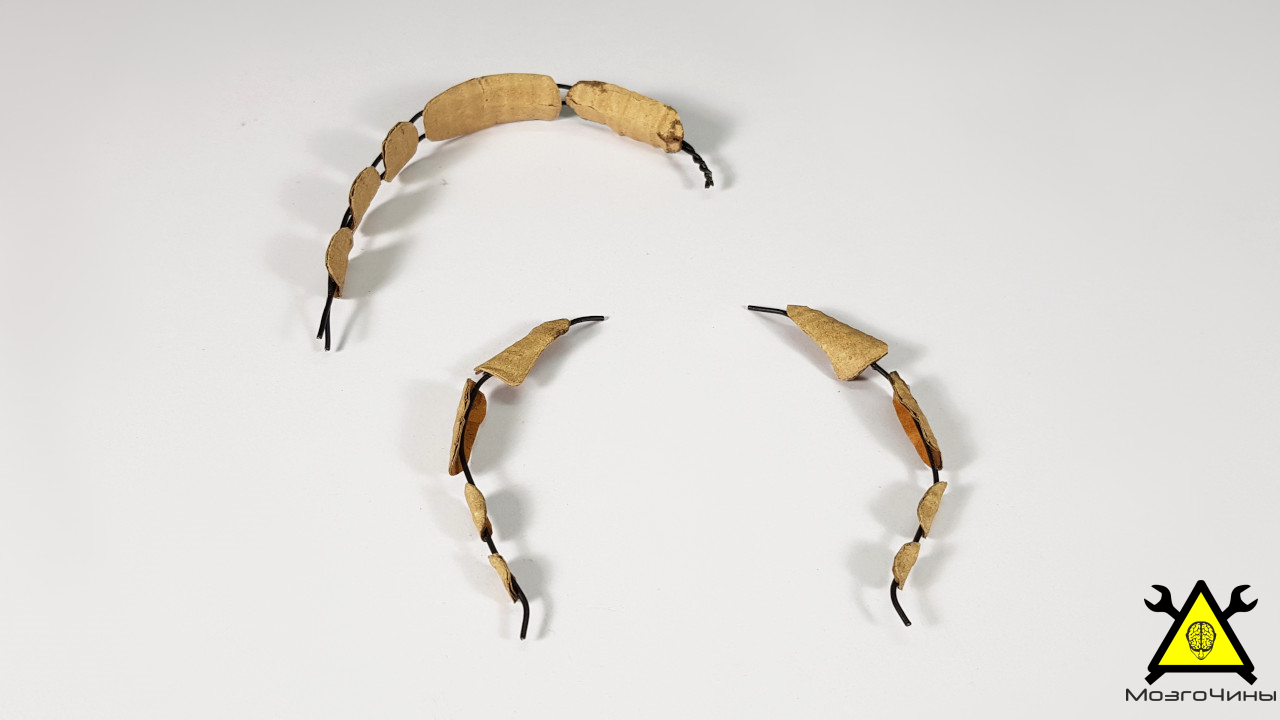

Подобно лапам, сделаем клещи и хвост (для хвоста следует взять две проволоки).

Шаг 6:

  1. Сделаем разрез в основании под выключатель, установим его и закрепим всё термоклеем.

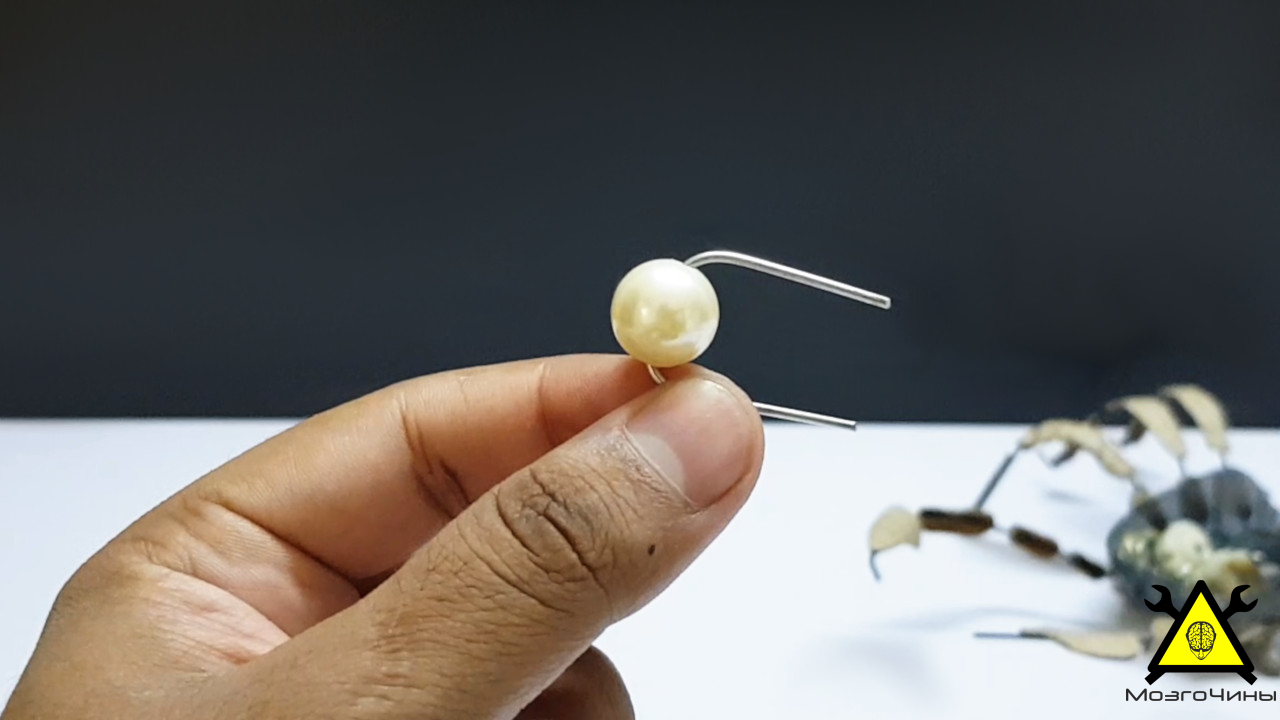

  2. Проденем кусок проволоки длиной 10 см через отверстие в большой бусине и согнём оба конца под углом 90°.
  3. Слегка выгнем проволоку придав ей вид подковы.
  4. С помощью термоклея приклеим «колесо» к задней части основания.

Шаг 7: Система управления

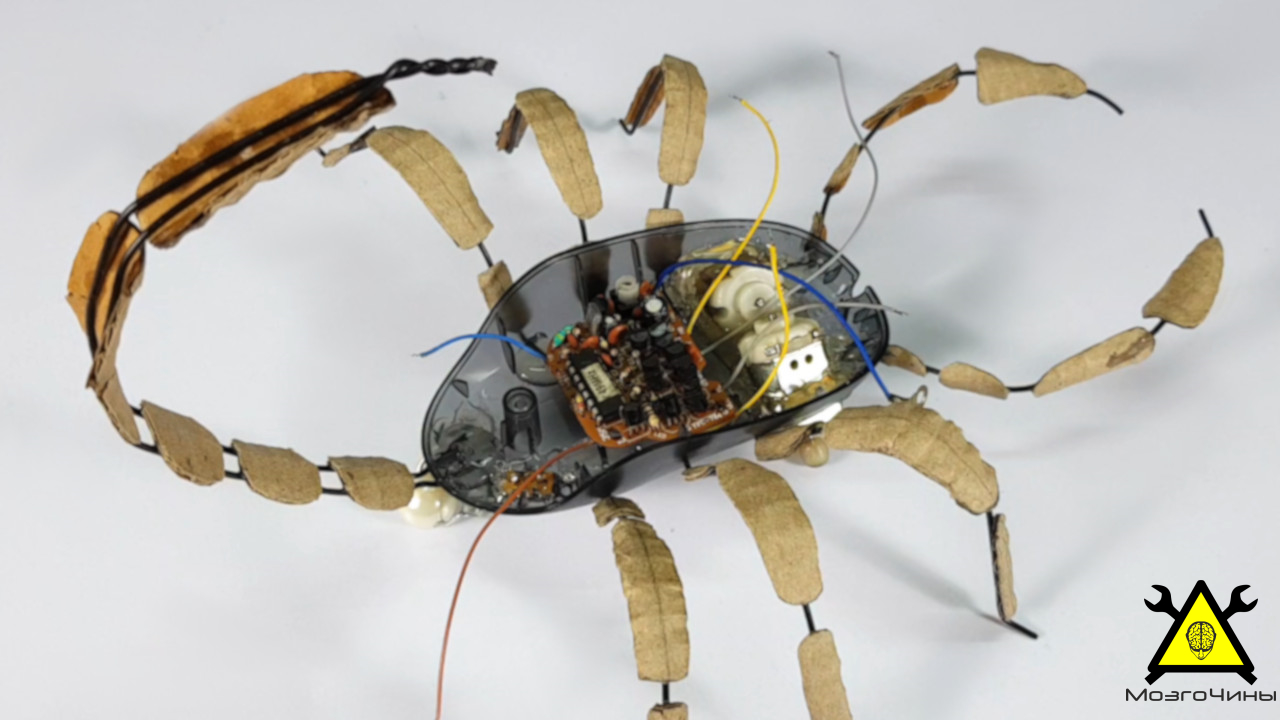

  1. Извлекаем плату приемника (зарисовуйте или фотографируйте распиновку платы) и вклеиваем её в корпус.

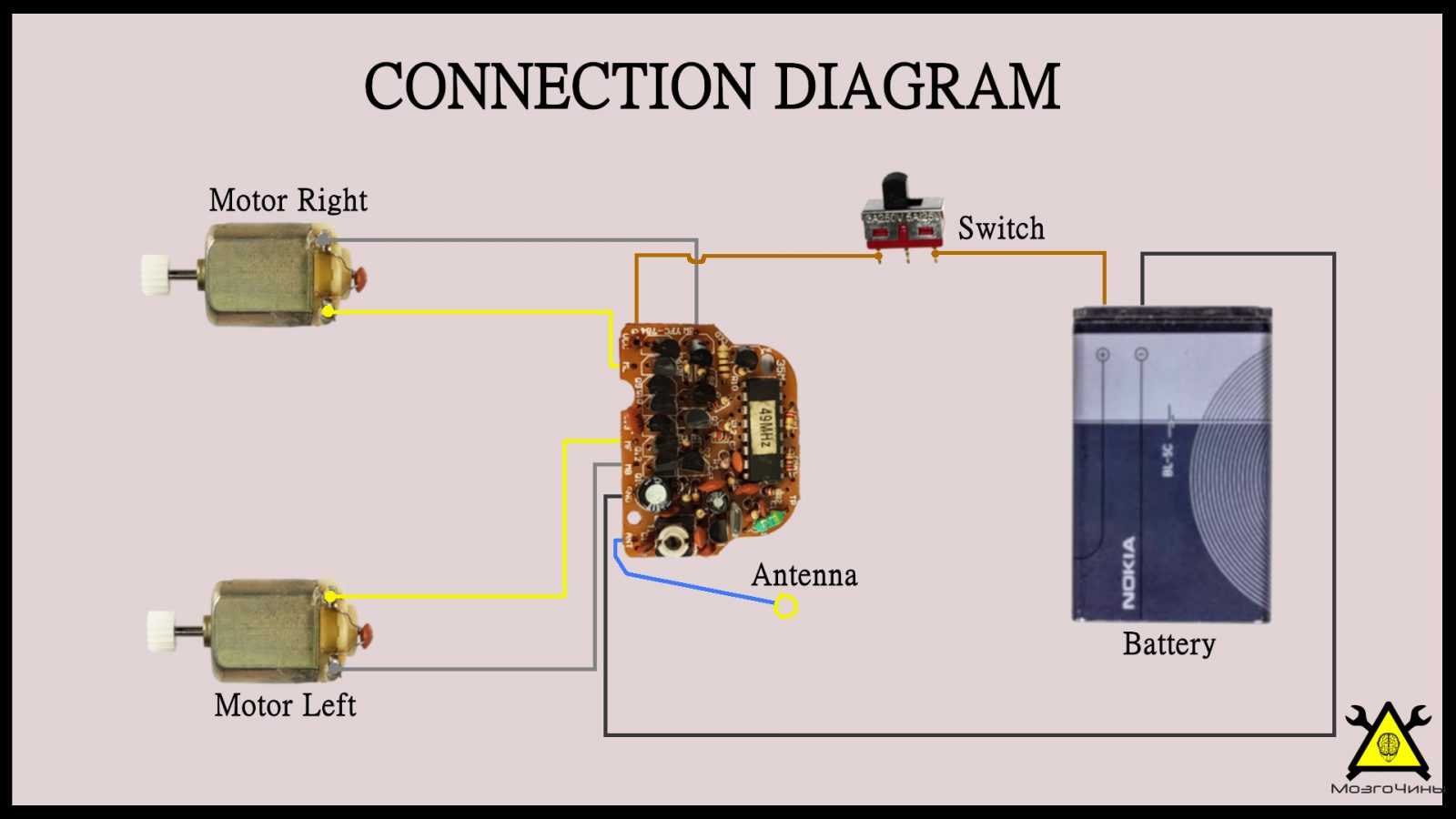

  2. Припаяем провода согласно схемы.
  3. В качестве элемента питания используем 3,7 В литий-ионная батарея от мобильного телефона.

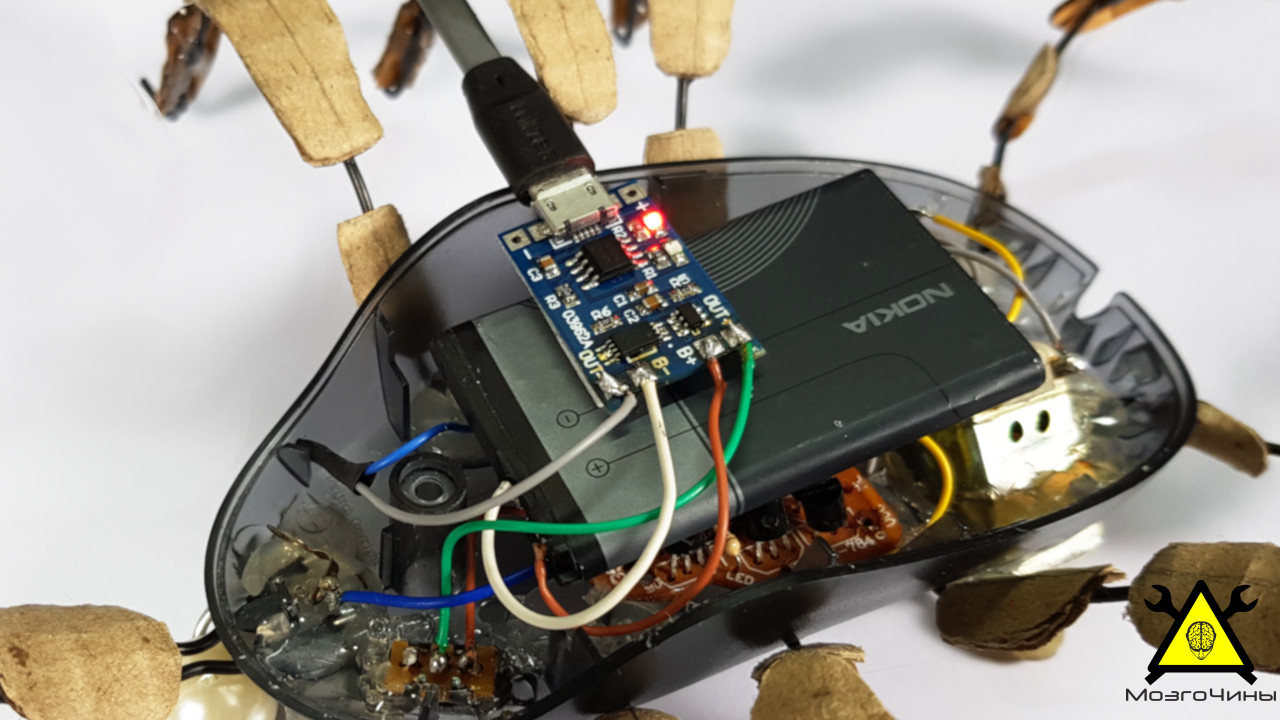

Шаг 8: Модуль зарядки

  1. Подсоединим клеммы аккумулятора к входным контактам зарядного модуля.
  2. Подключим выход зарядного модуля к контактам цепи.
  3. Для зарядки просто подключим любое мобильное зарядное устройство «USB 5 В» и включим переключатель.
  4. Красный индикатор сигнализирует о процессе зарядки аккумулятора. Цвет светодиода меняется – аккумулятор полностью заряжен.

Шаг 9:

1. Установим переключатель в положение ON и поместим скорпиона на плоскую поверхность.

2. Используя пульт дистанционного управления, проверим работу поделки:

  • Обе кнопки вперед — скорпион движется вперед;
  • Обе кнопки назад — скорпион движется назад;
  • Одна кнопка вперед, а другая назад — скорпион перемещается влево или вправо.

3. Если двигатели вращаются в других направлениях, попробуйте поменять местами питающие провода.

После того, как всё будет работать правильно, осторожно закроем верхнюю крышку.

На этом всё. Спасибо за внимание!
