Лобзиковый станок своими руками

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток! В сегодняшней статье мы поговорим о том, как можно сделать лобзиковый станок своими руками.

Примечание переводчика: в интернете можно найти много различных статей с подобным названием, но в них либо представлены перепечатаны старые журнальные статьи, либо авторы демонстрируют уже готовые самоделки. Иными словами – по таким статьям станок не соберешь. Постараемся это исправить.

Необходимые материалы и инструменты

  • Дрель;
  • Походная проволочная пила;
  • Деревянные заготовки;
  • Шурупы, винты, гайки, широкие шайбы;
  • Столярный клей

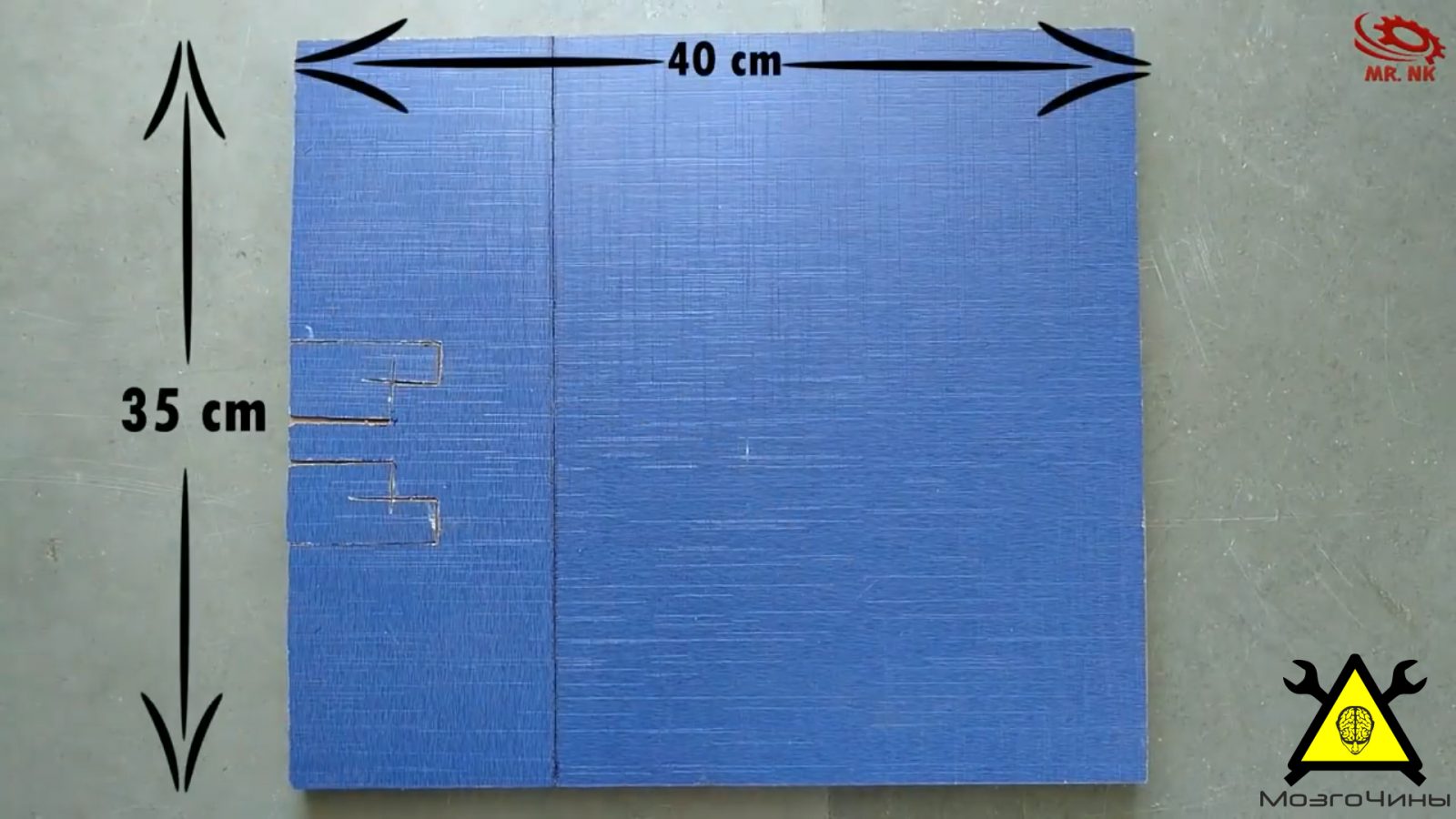

Примечание: Размеры основных составляющих частей представлены на фотографиях, что касается размеров дополнительных деталей, они подбираются индивидуально.

Основные элементы лобзикового станка

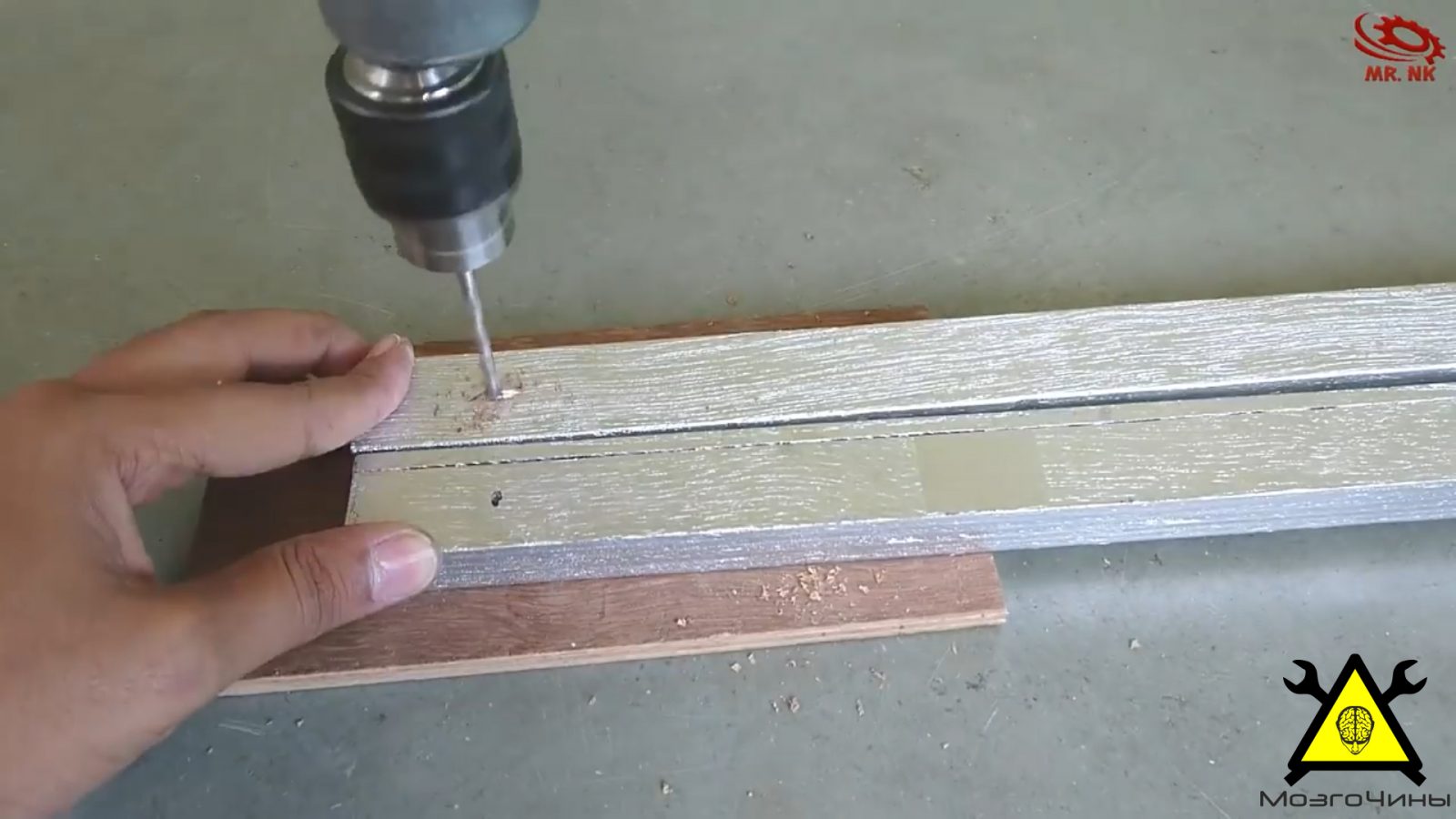

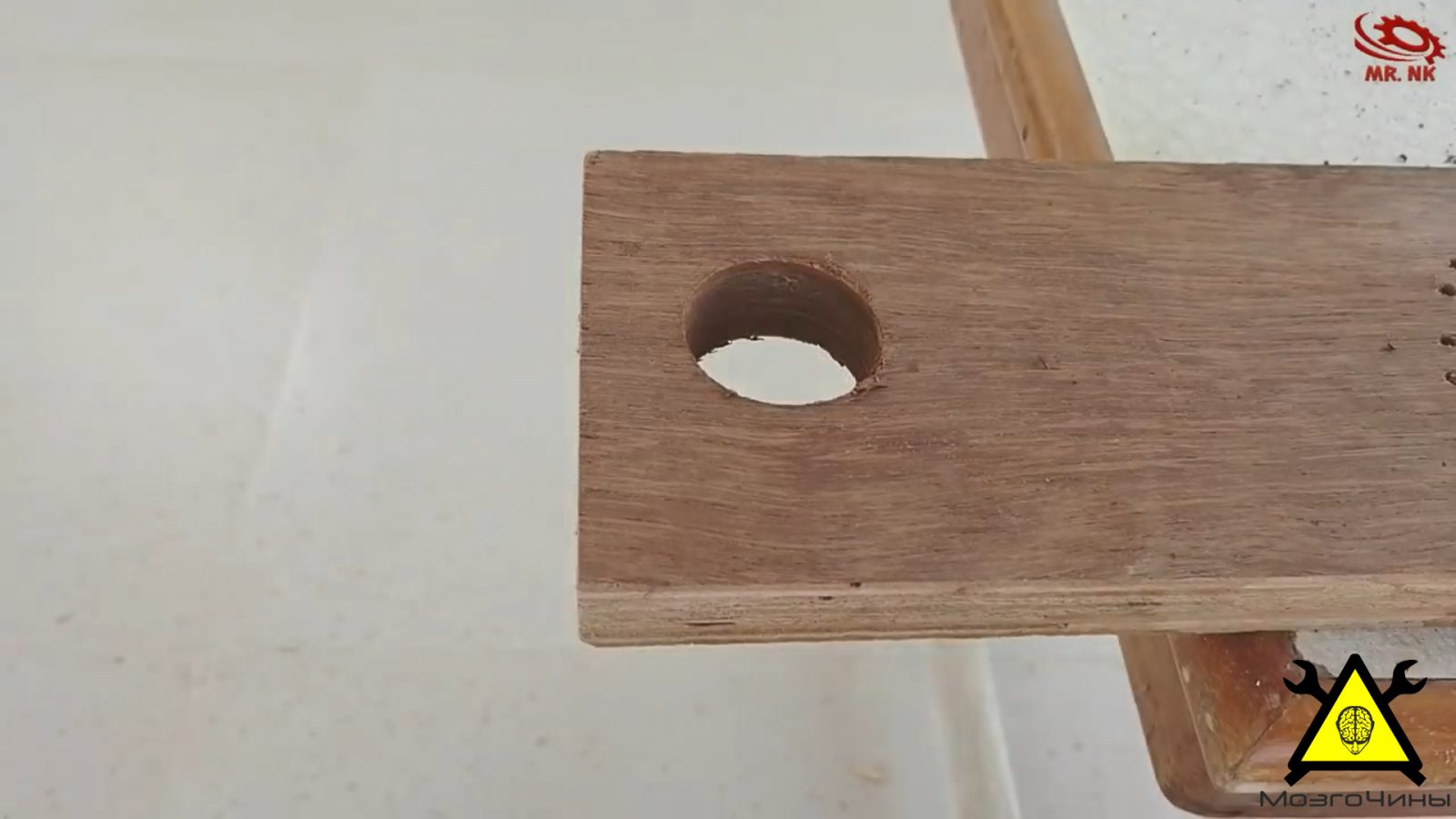

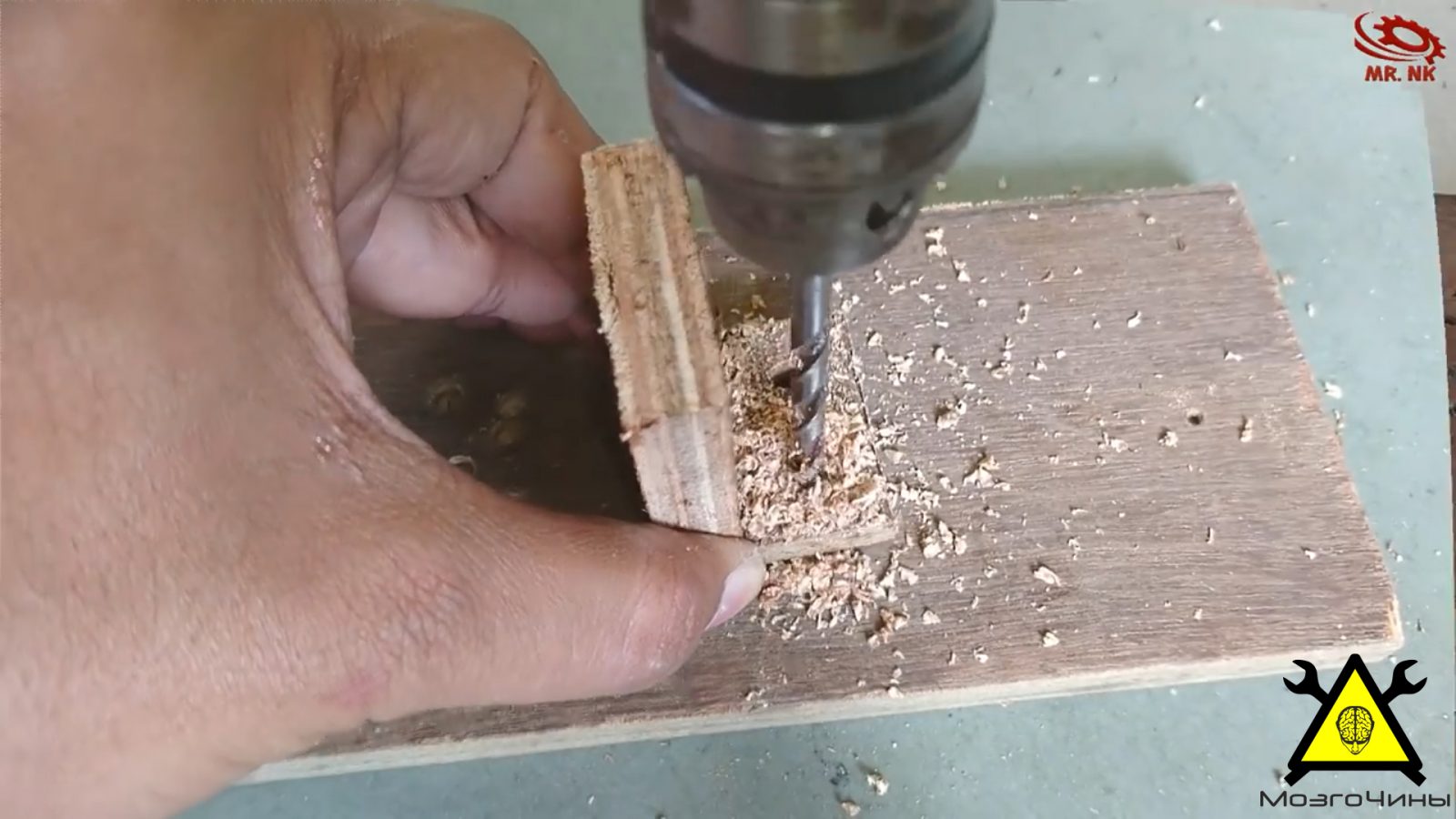

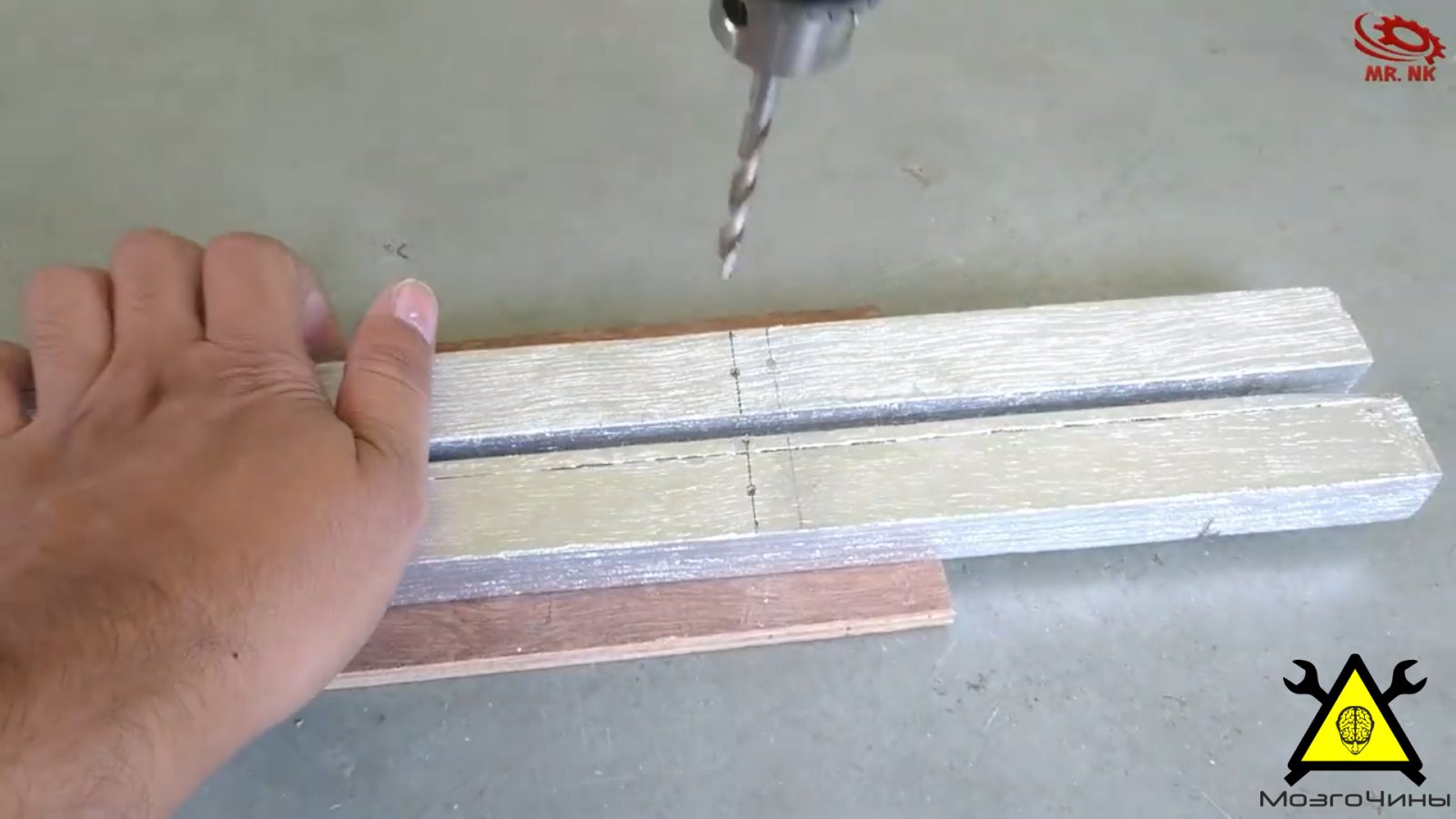

Начнём с того, что просверлим по два отверстия в опорной раме. Затем просверлим отверстия в рычагах.

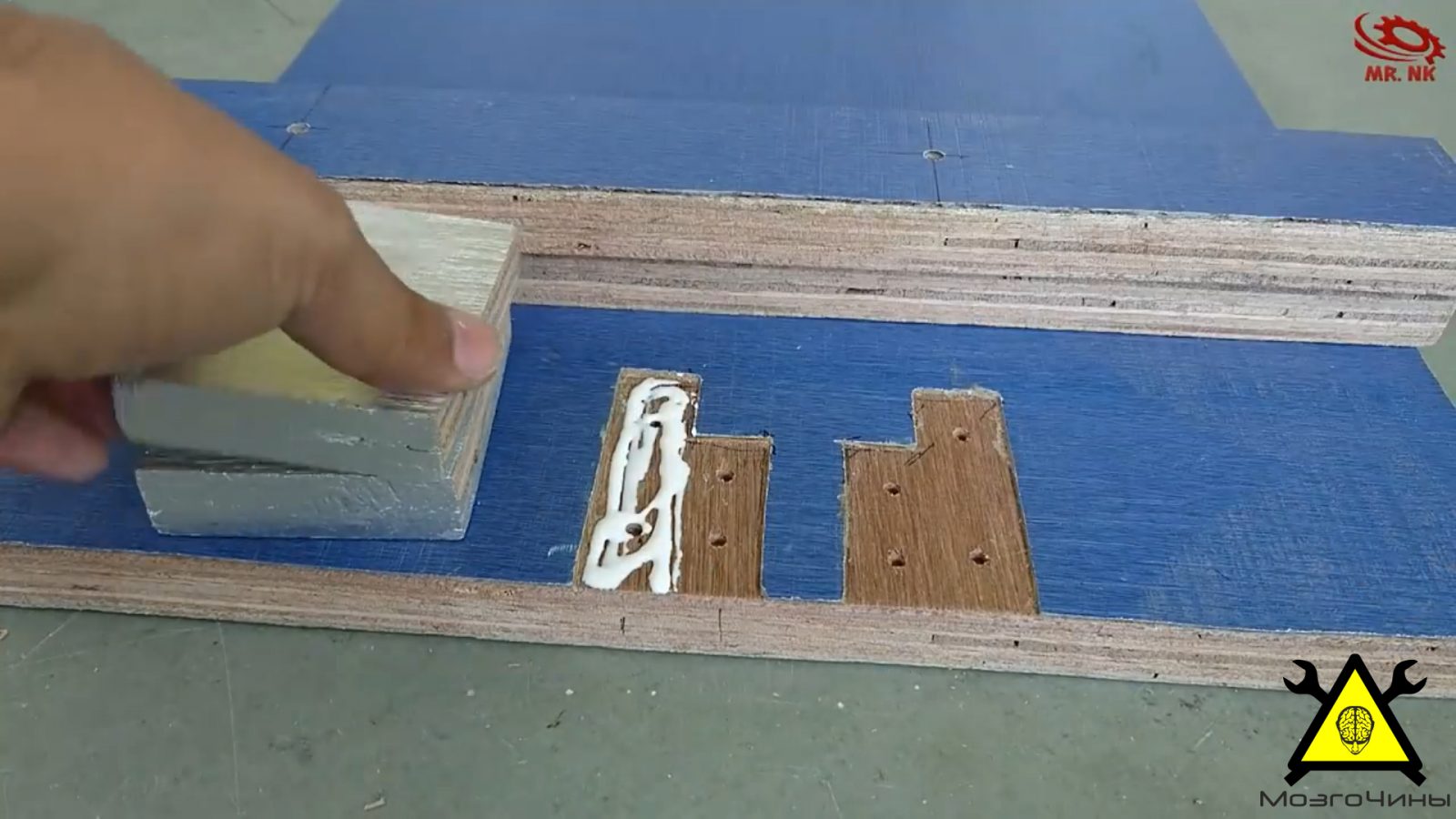

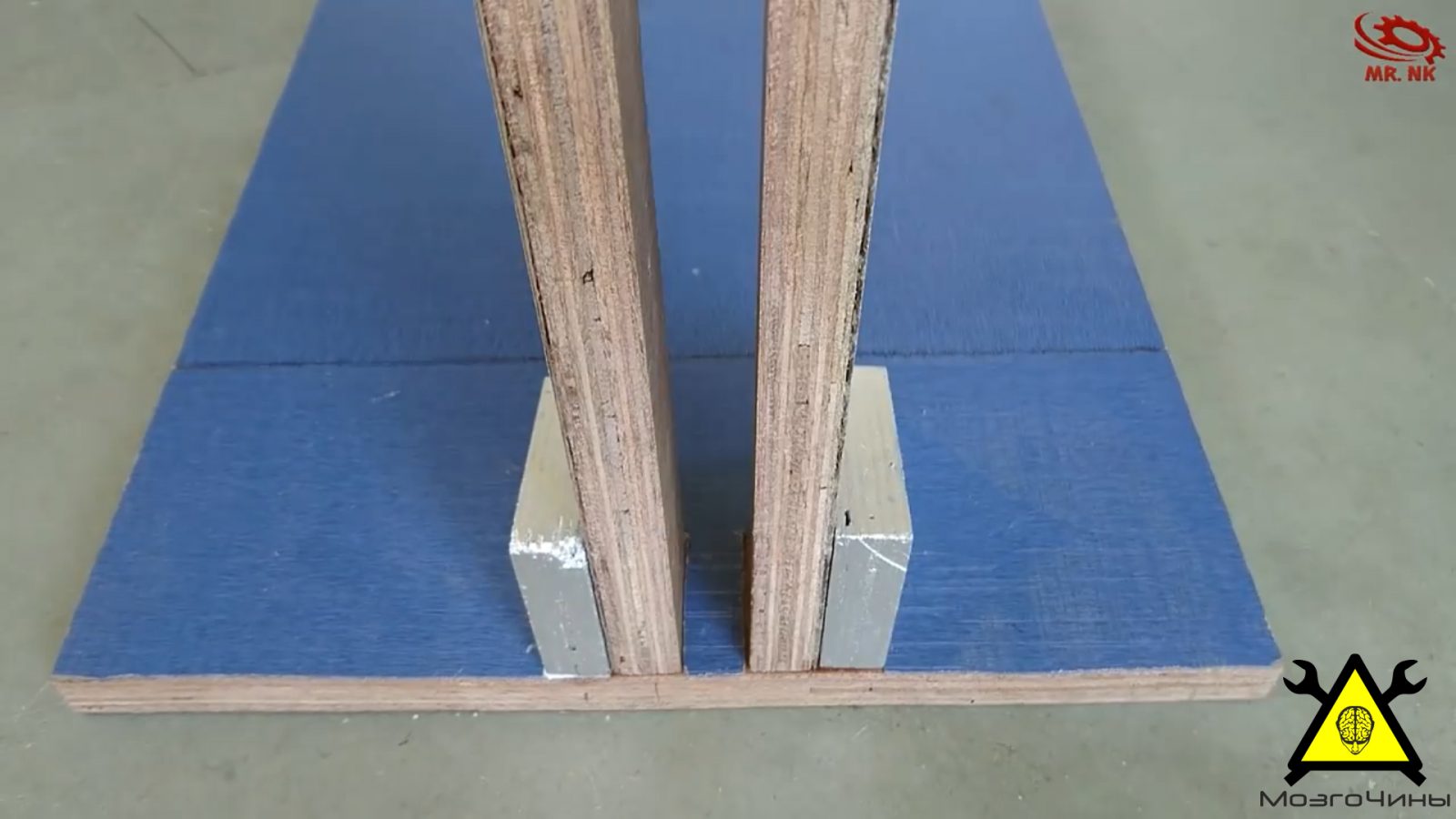

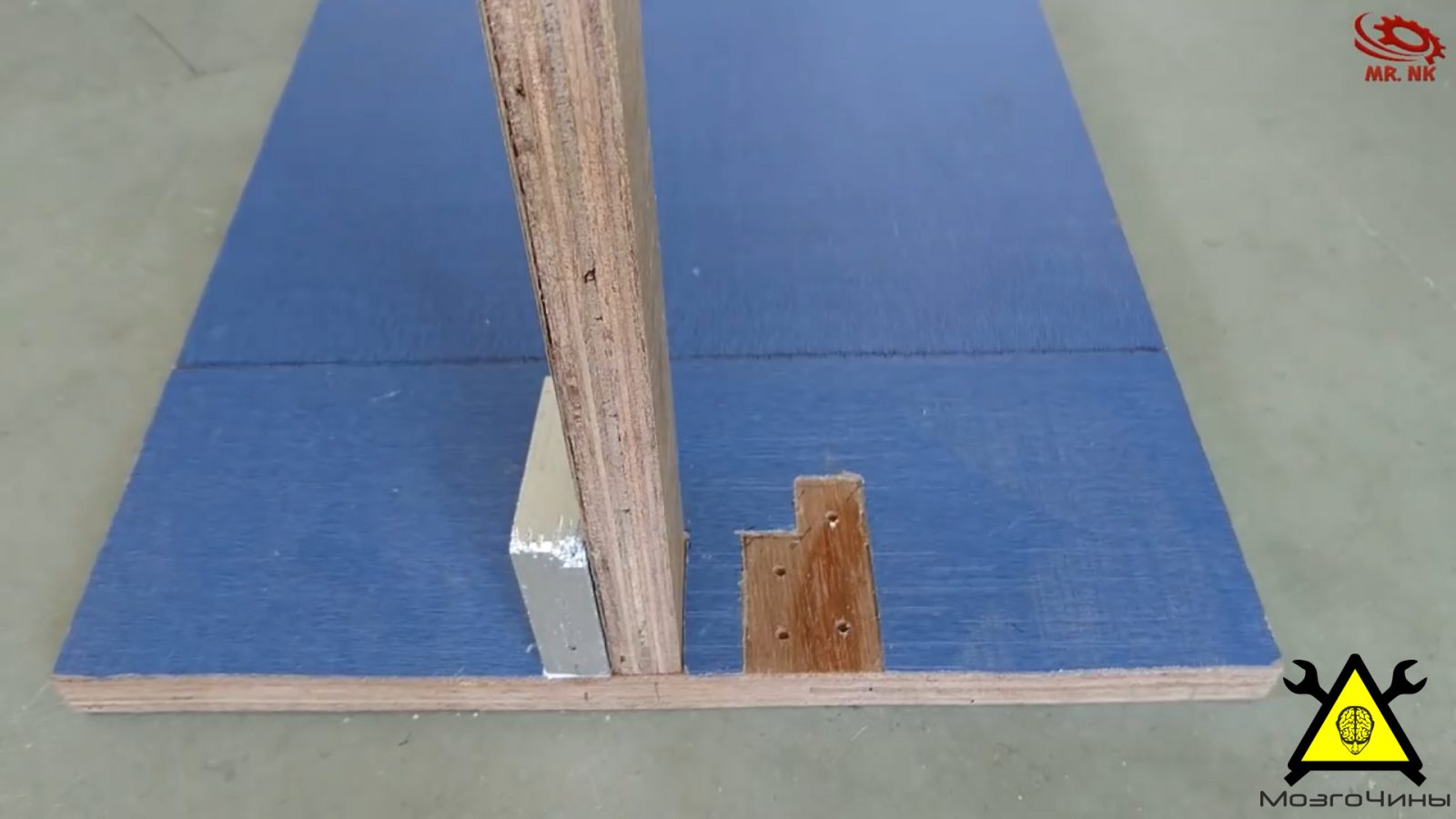

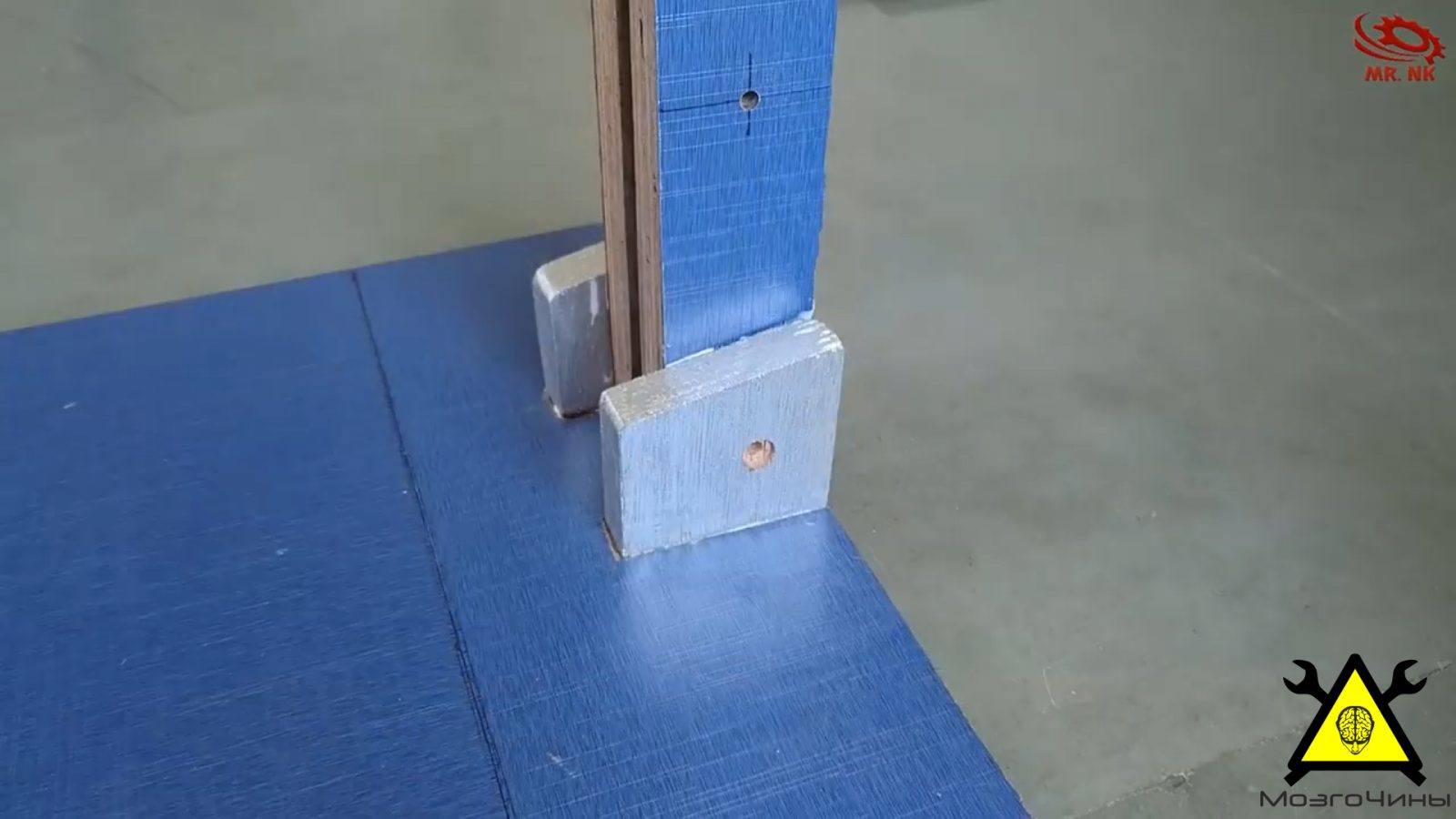

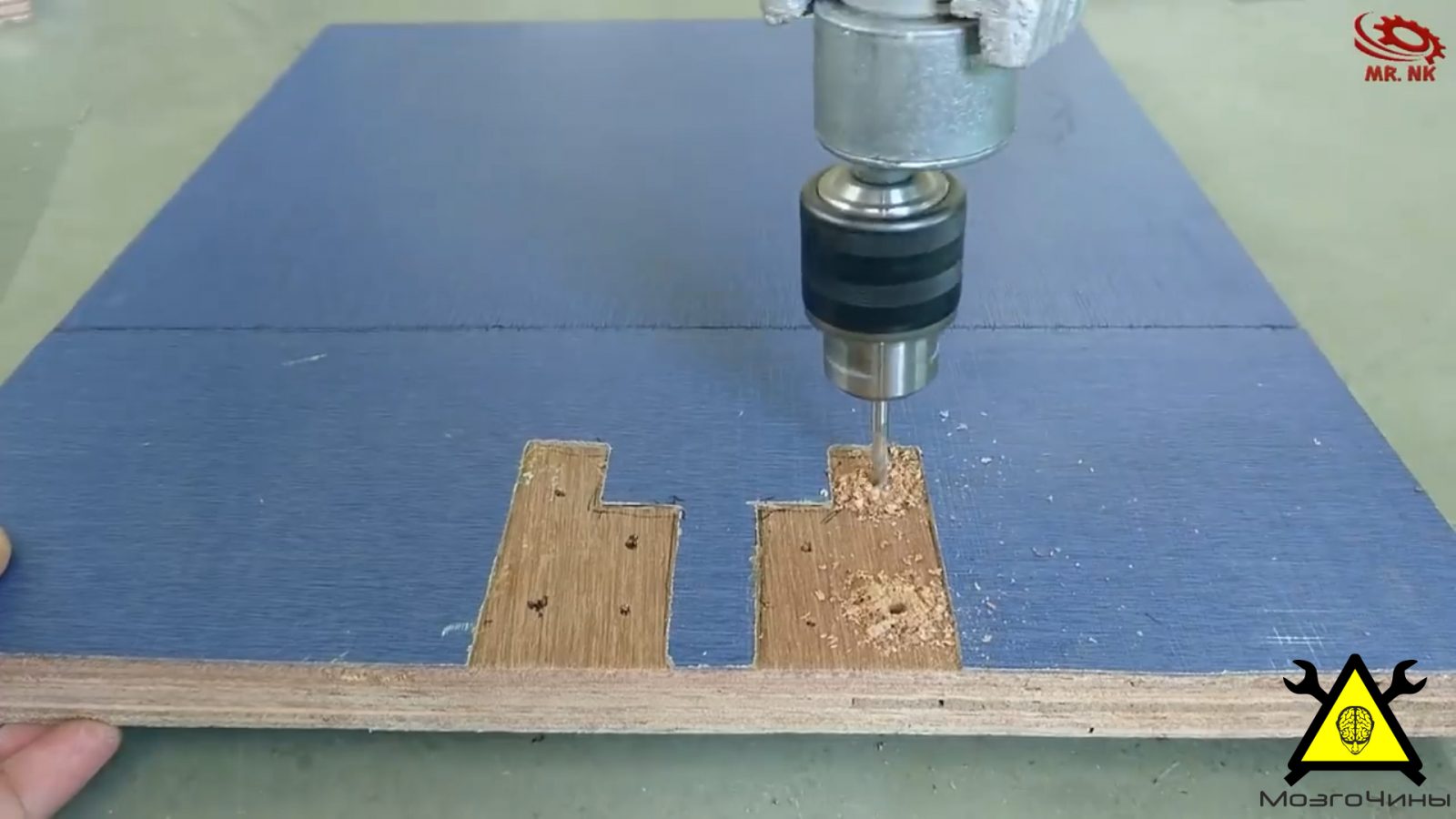

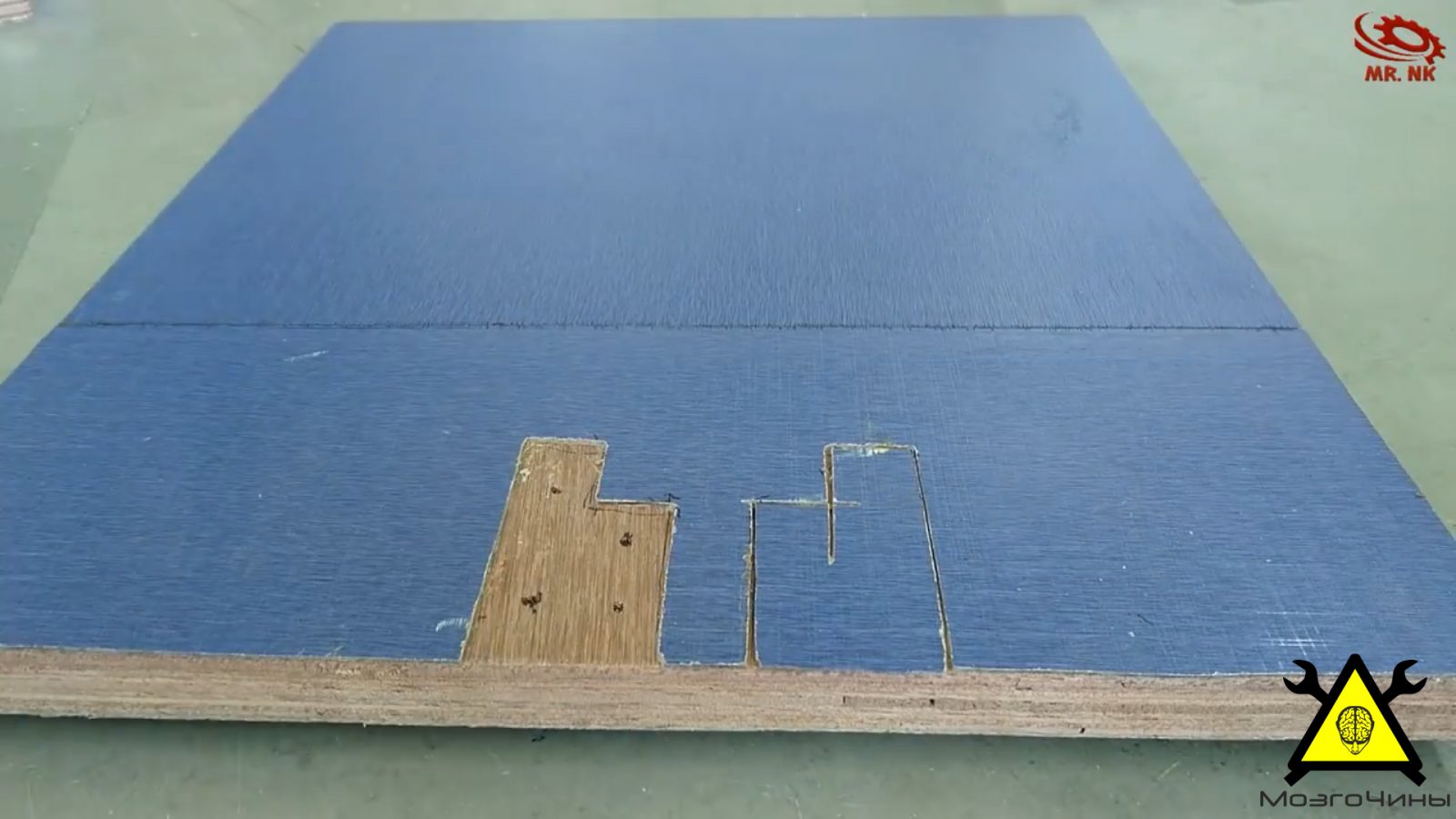

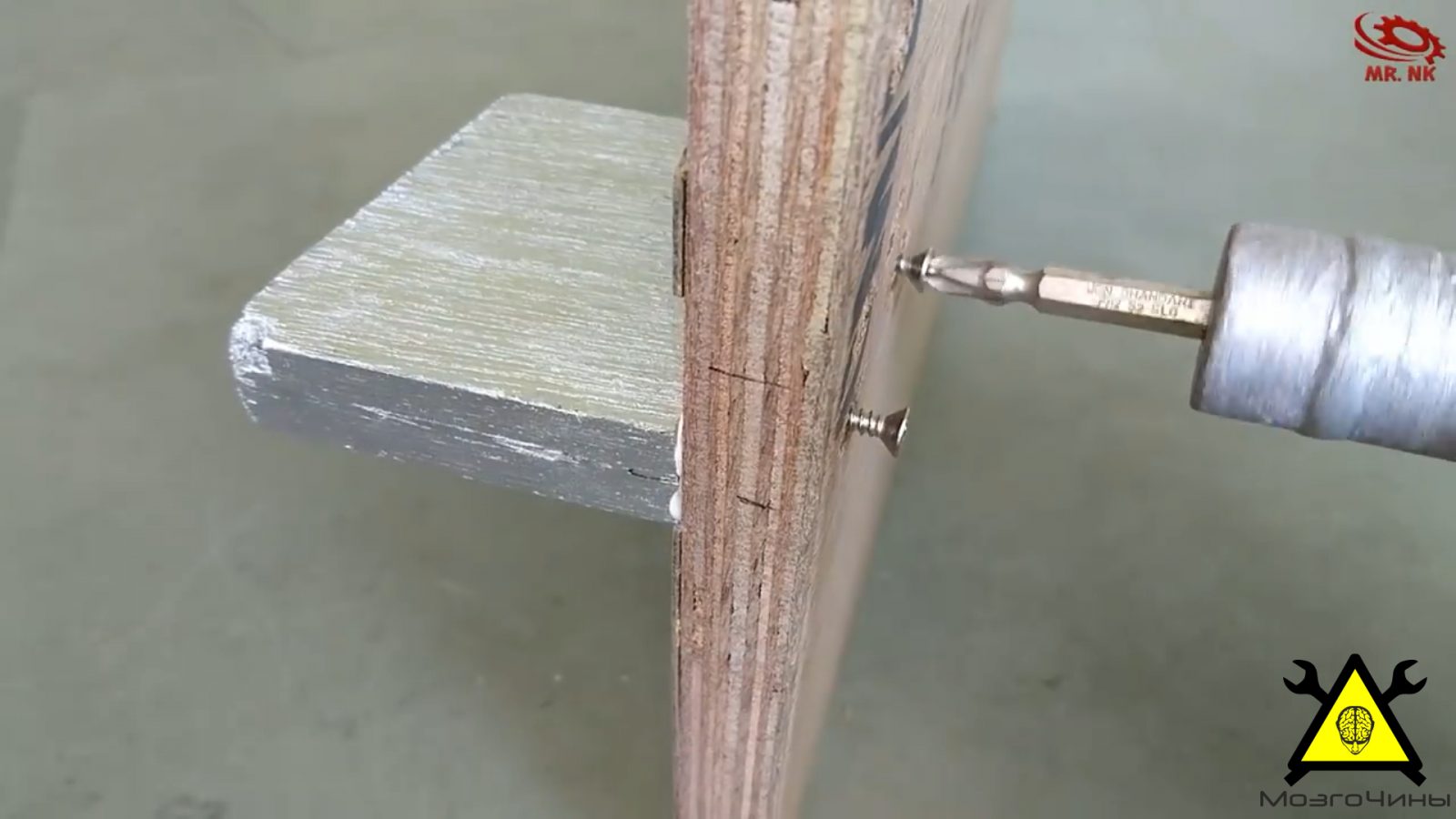

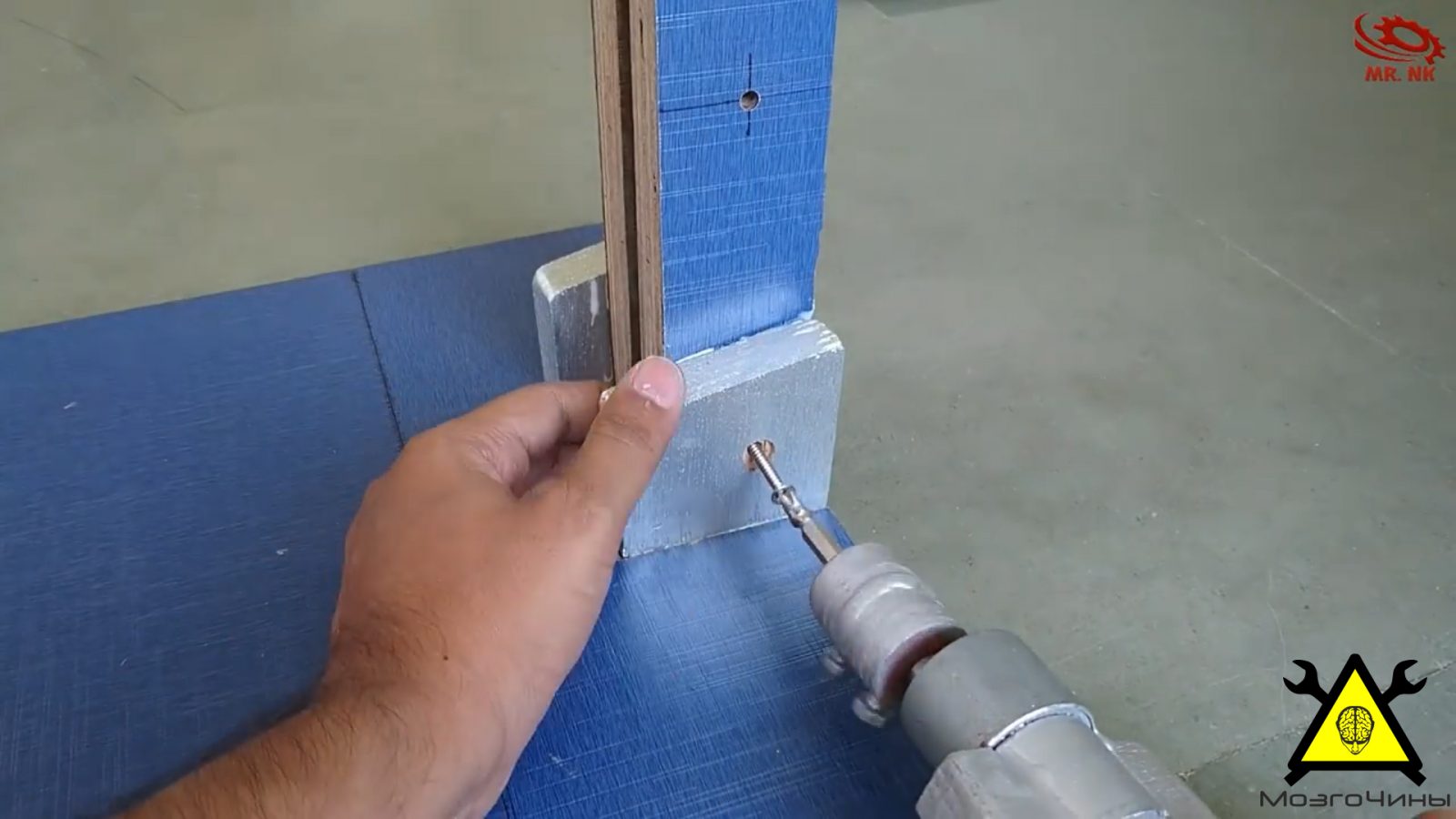

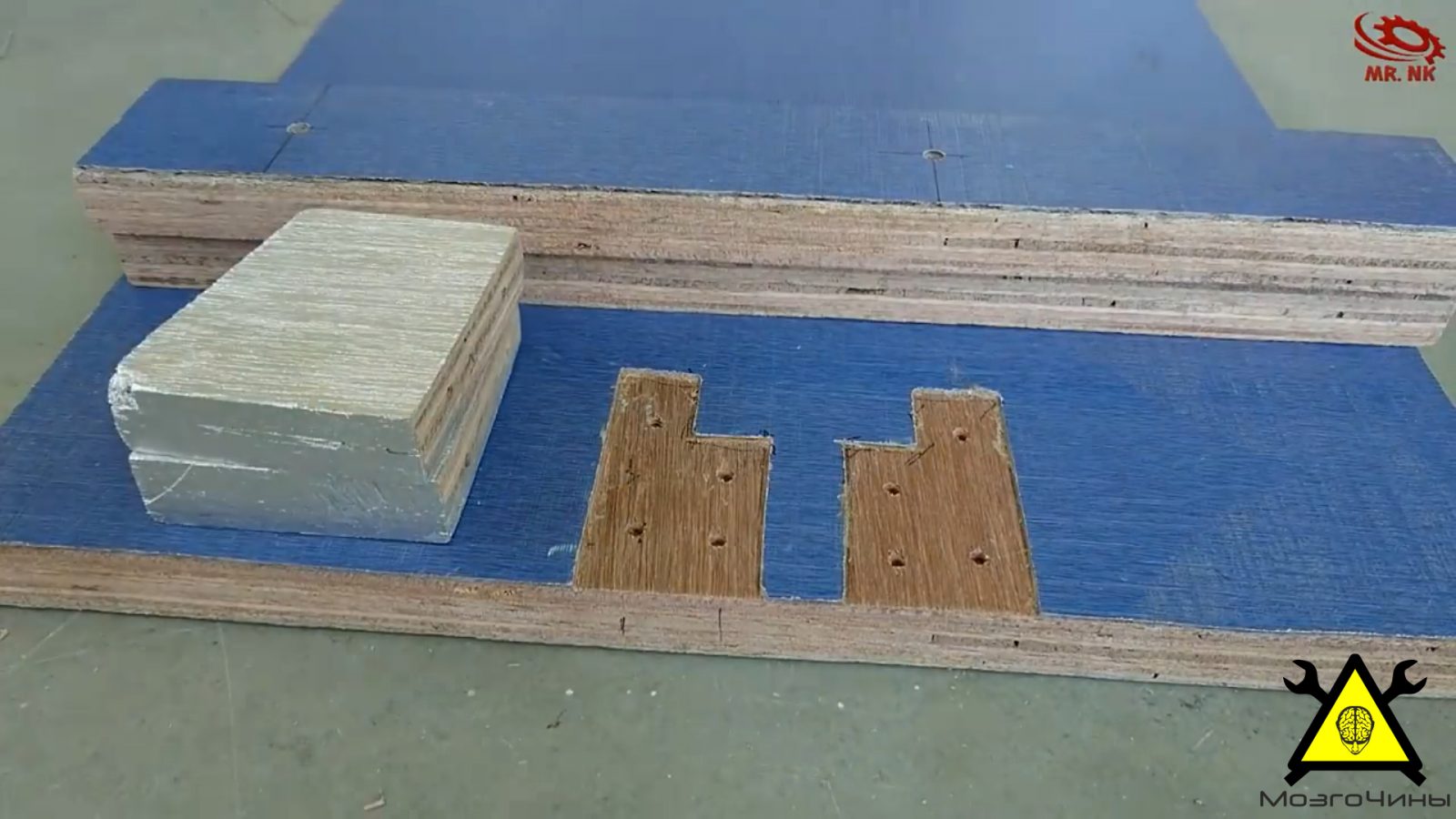

На ДСП плите вырезаем места под крепление опорной рамы, сверлим крепежные отверстия после чего собираем конструкцию воедино (с помощью клея и шурупов).

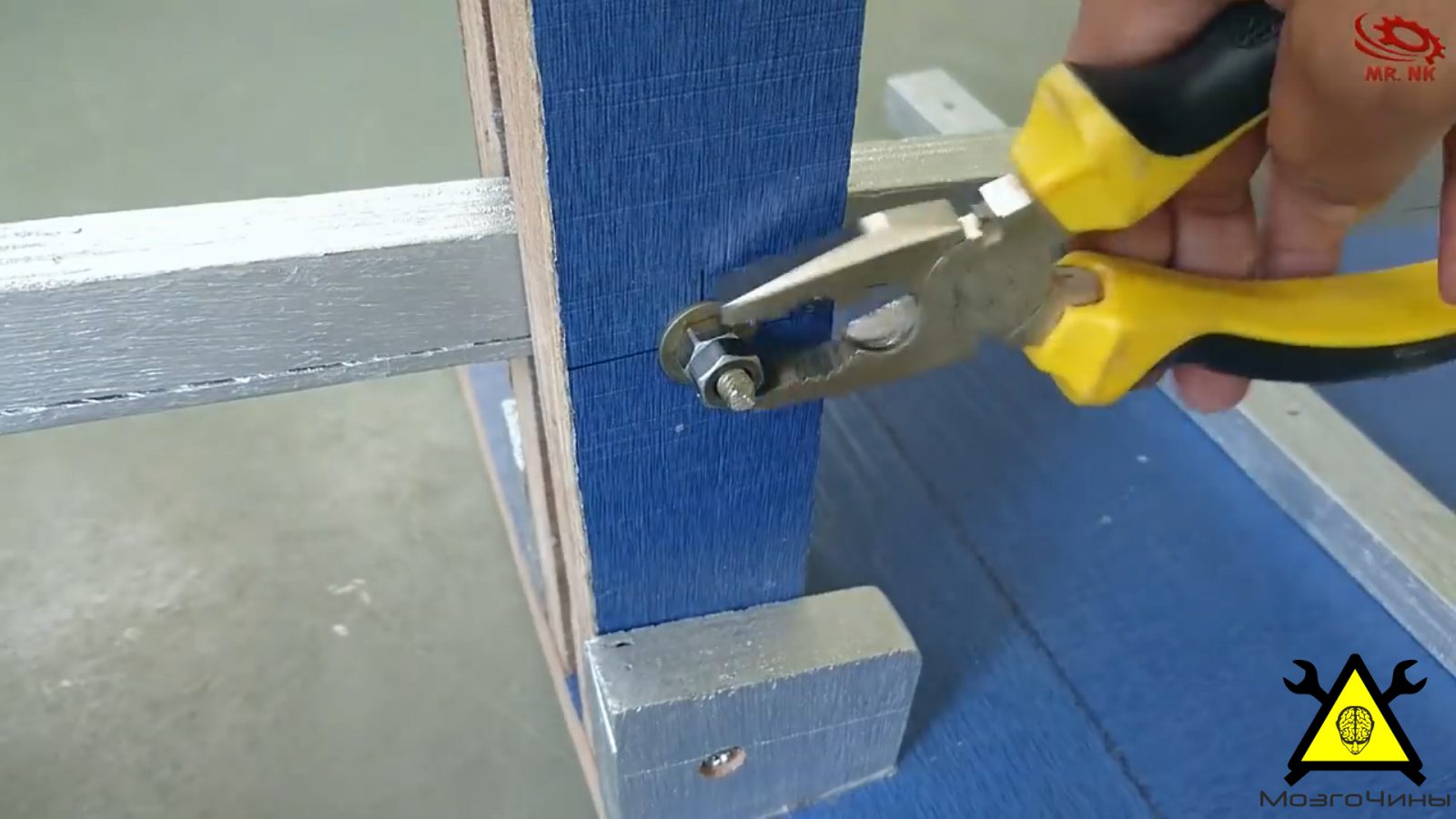

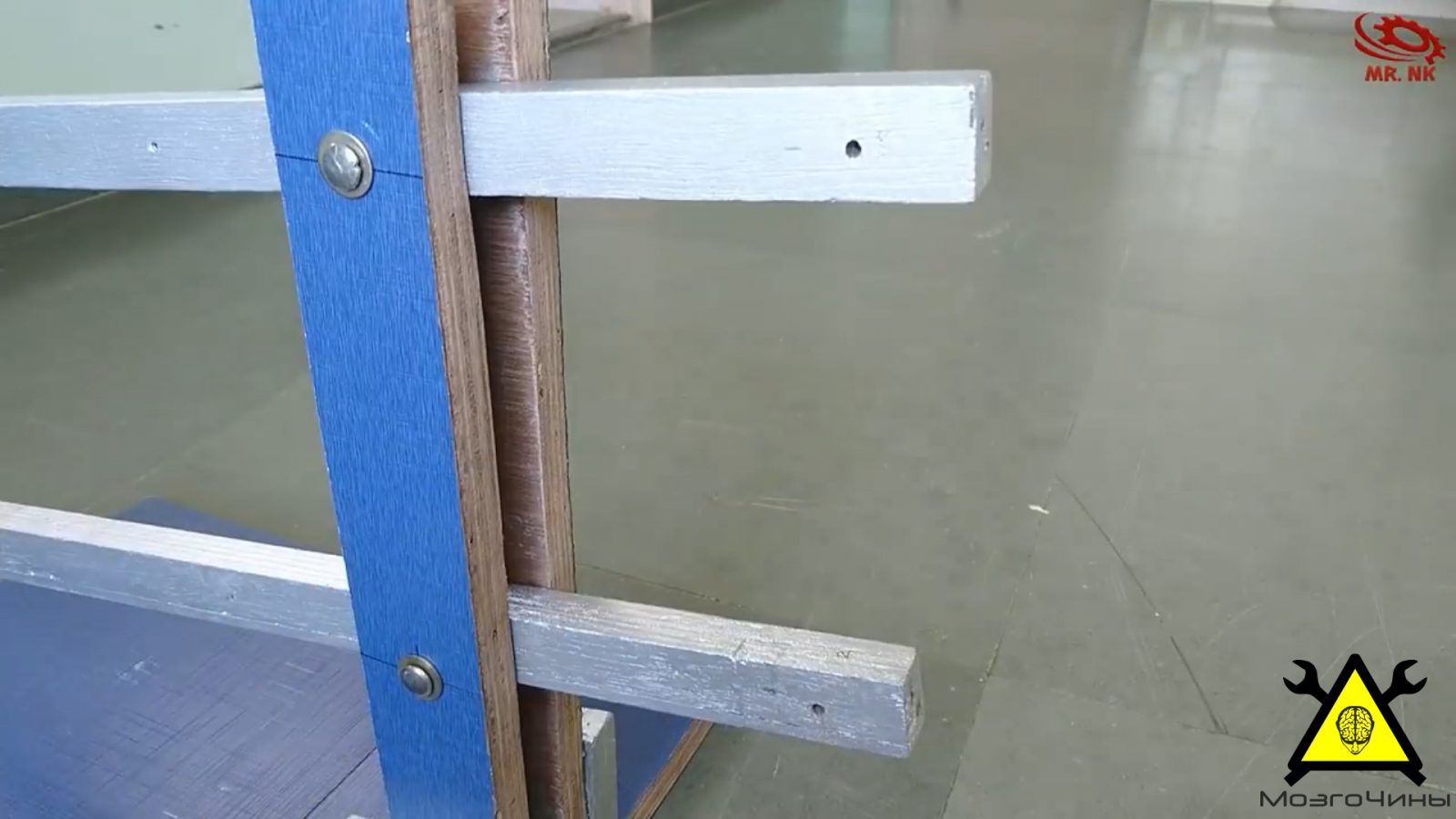

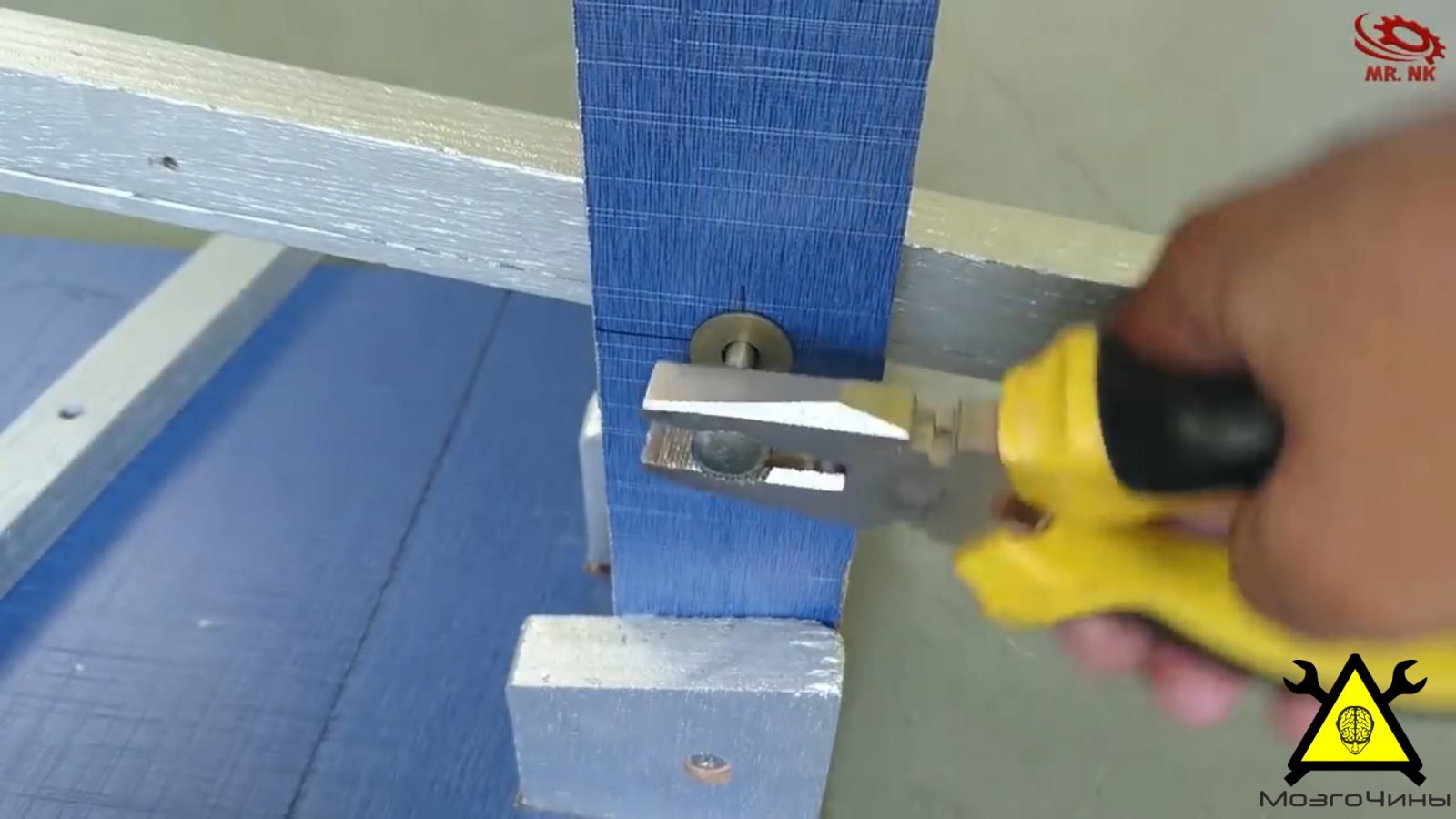

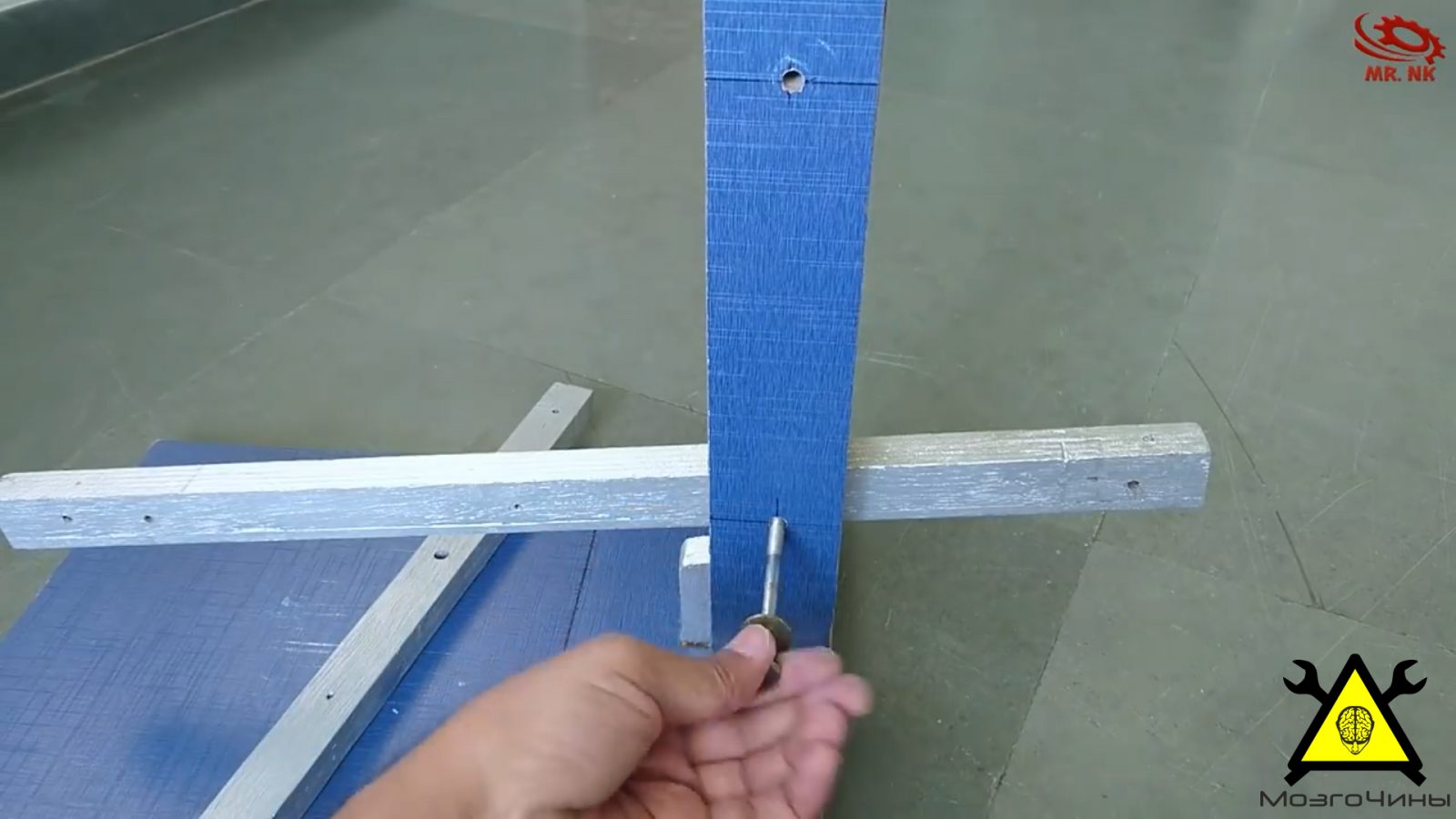

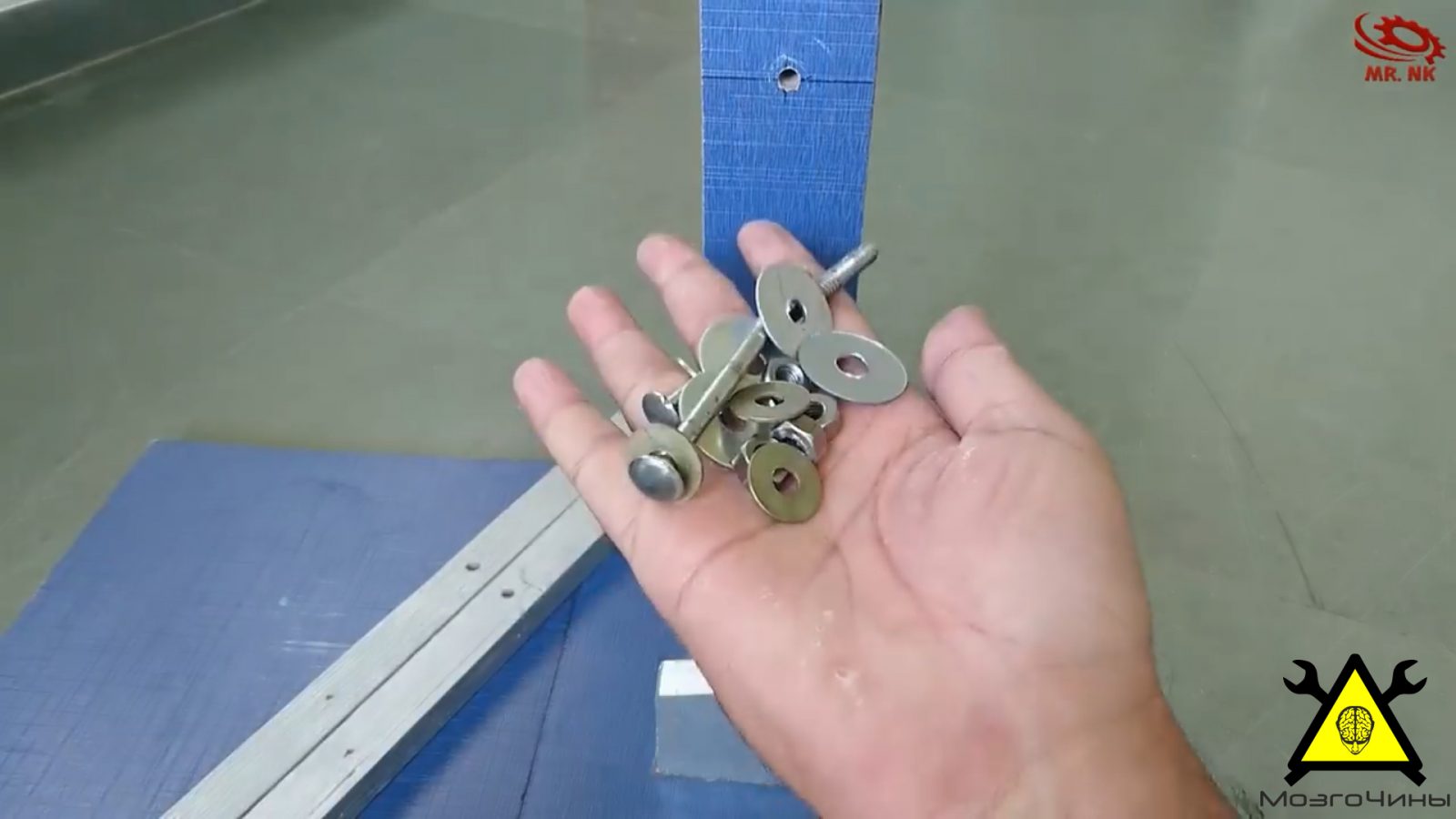

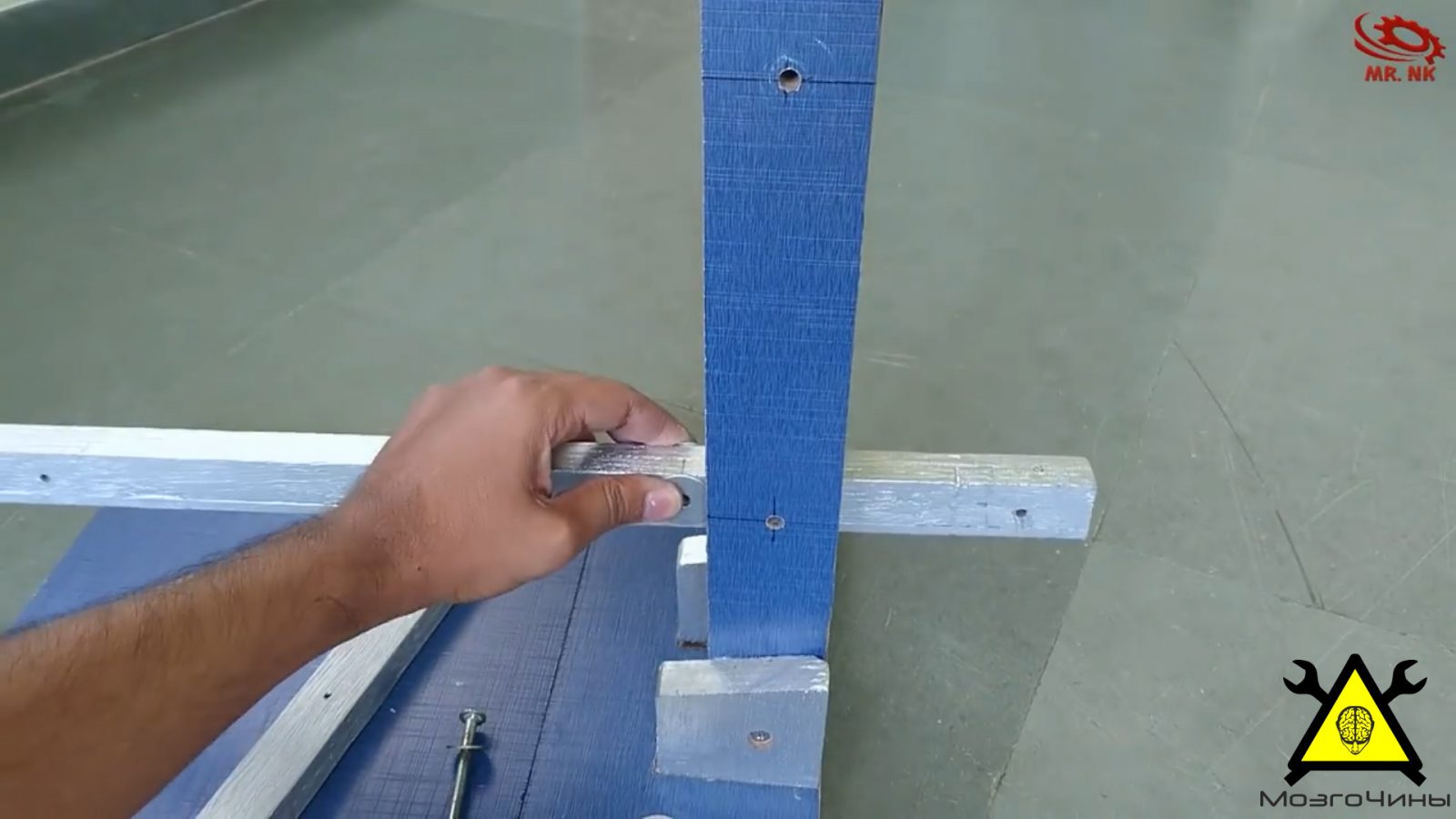

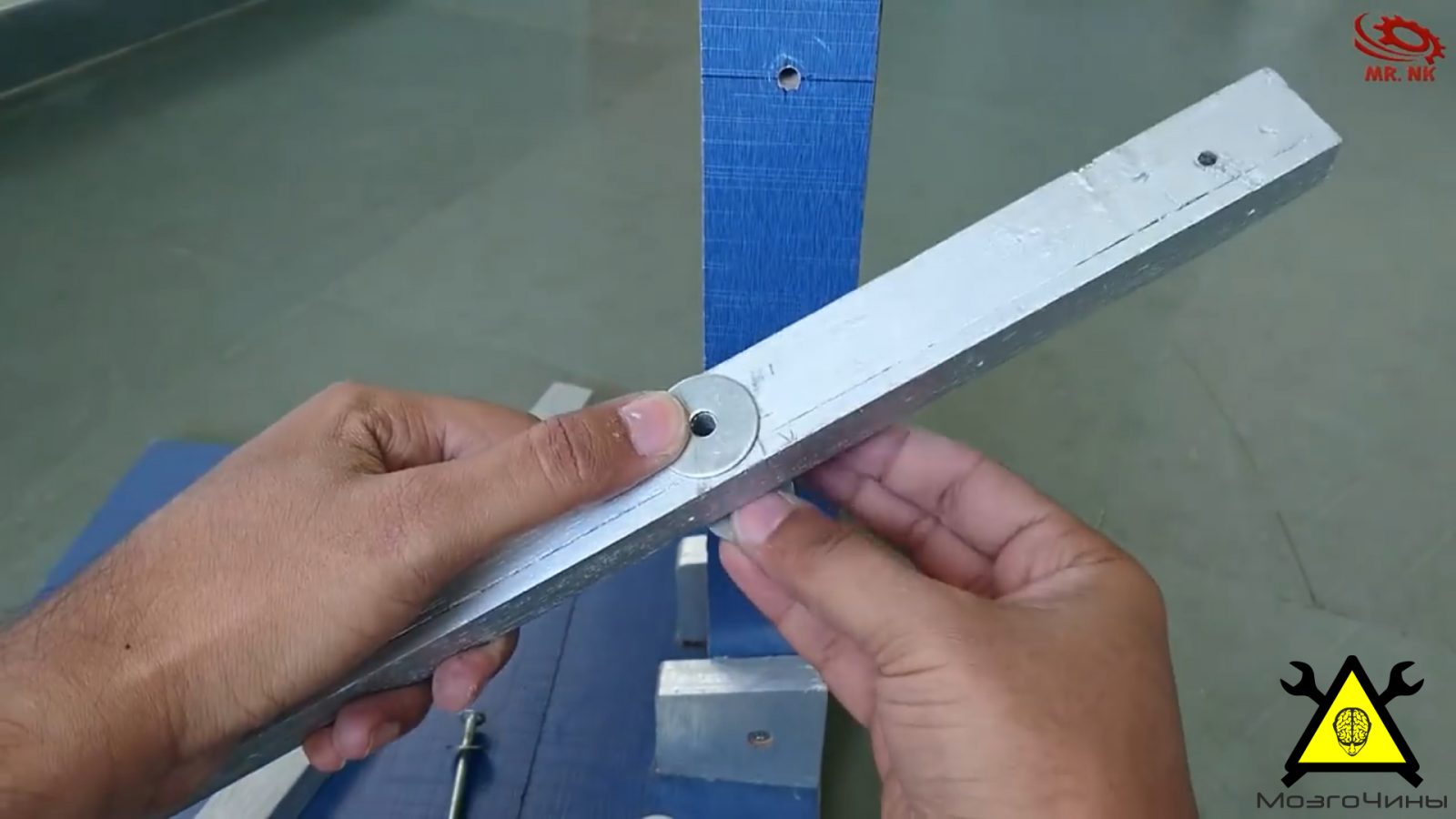

Крепим рычаги на раме.

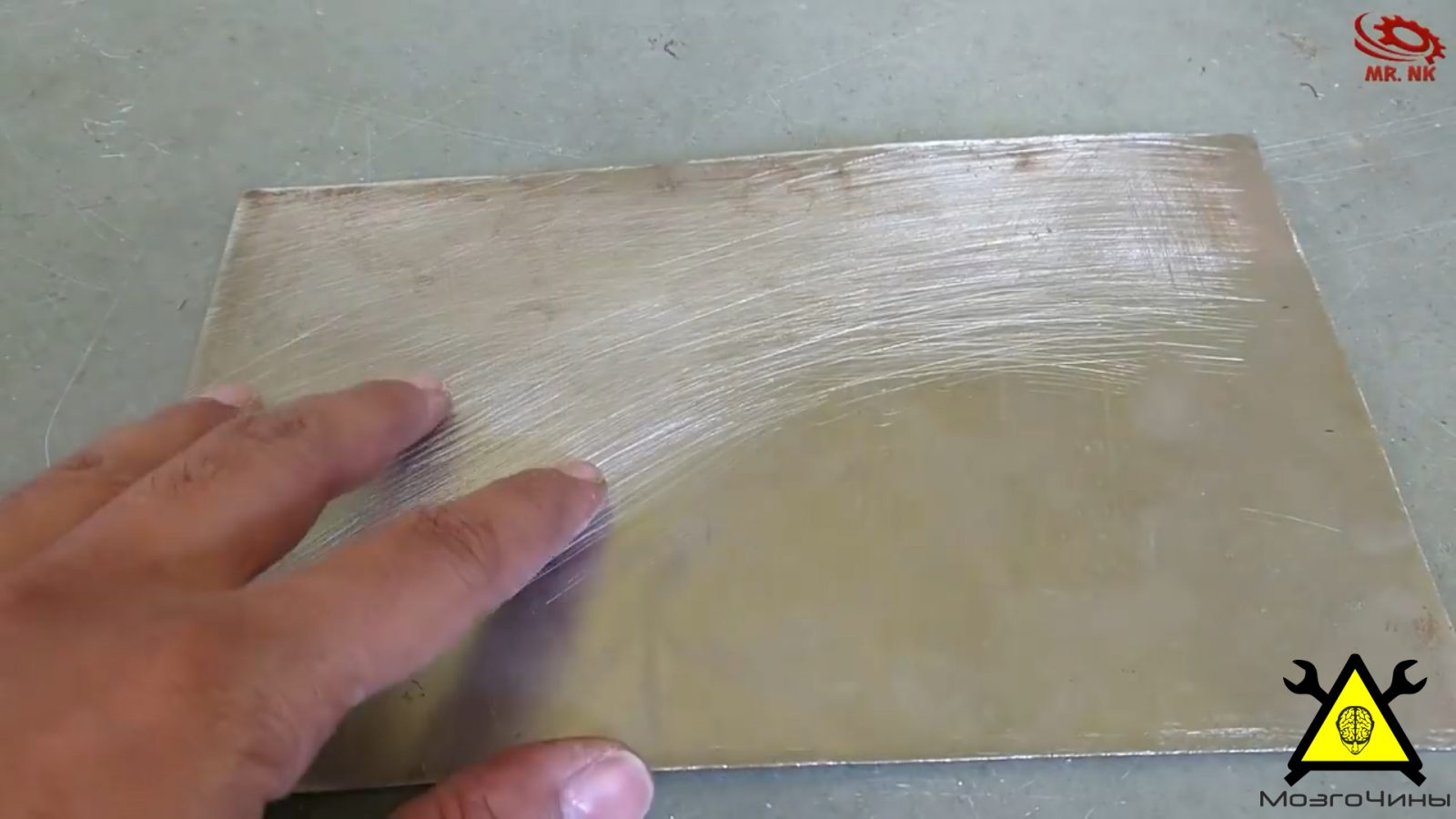

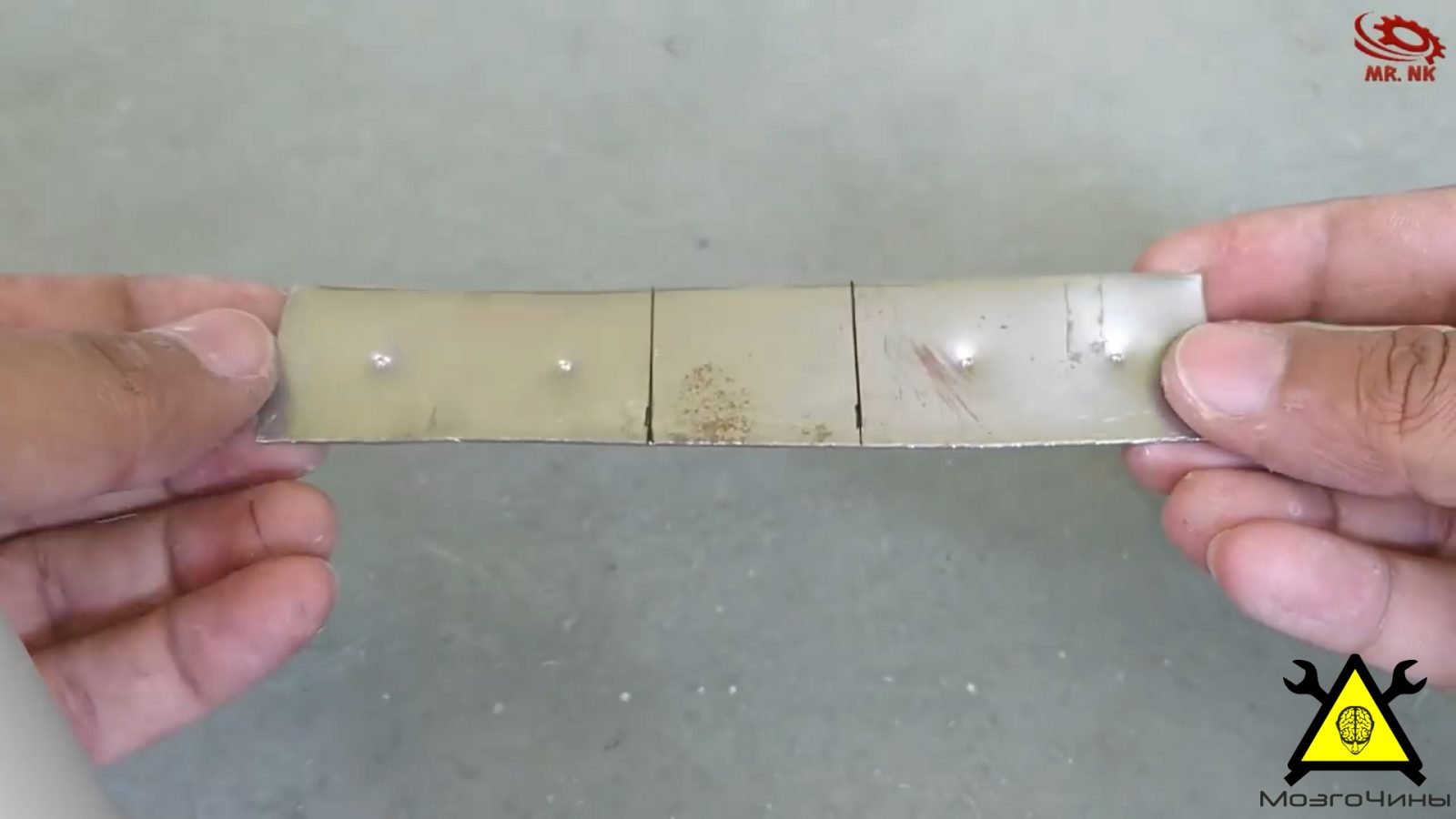

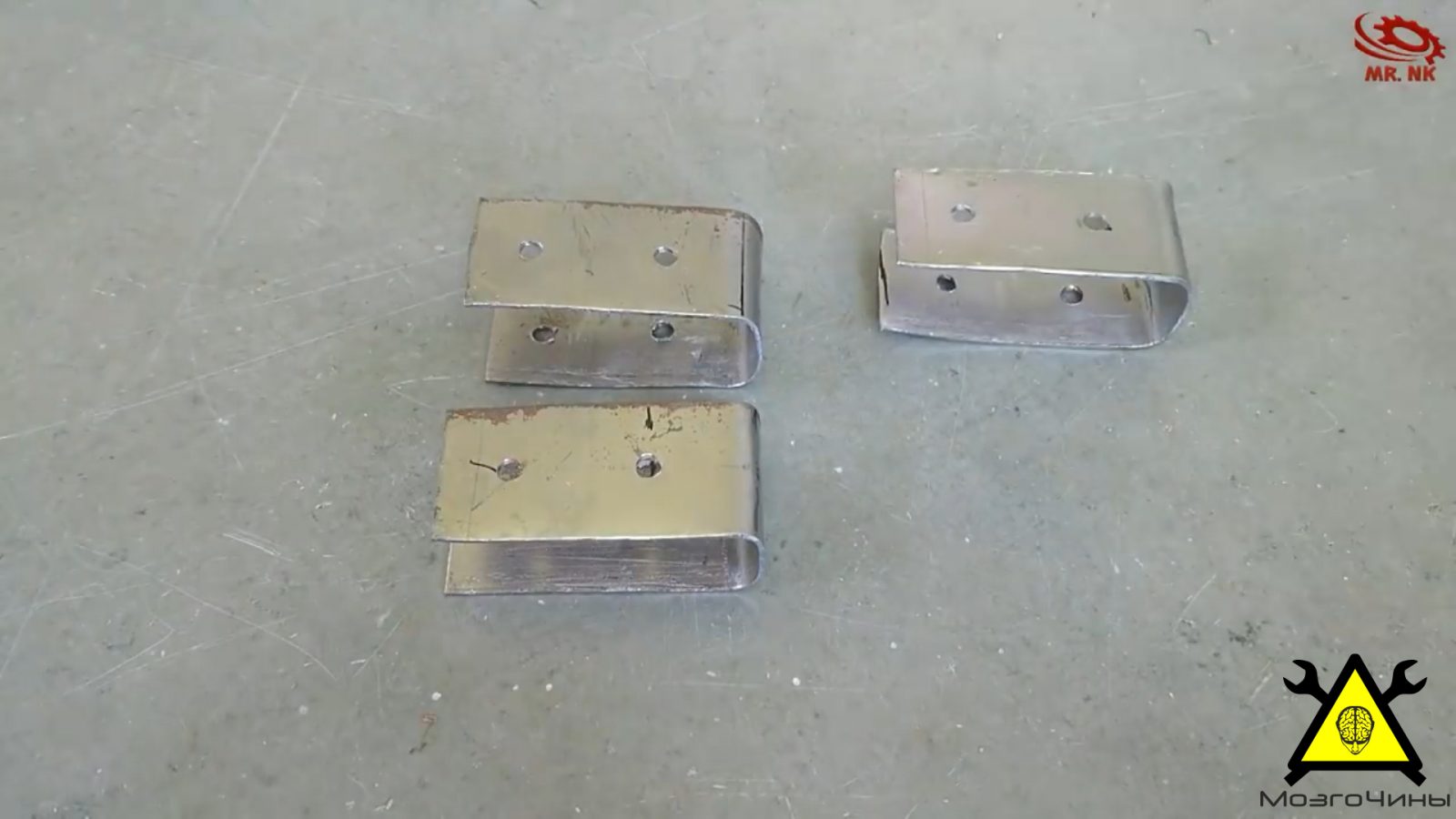

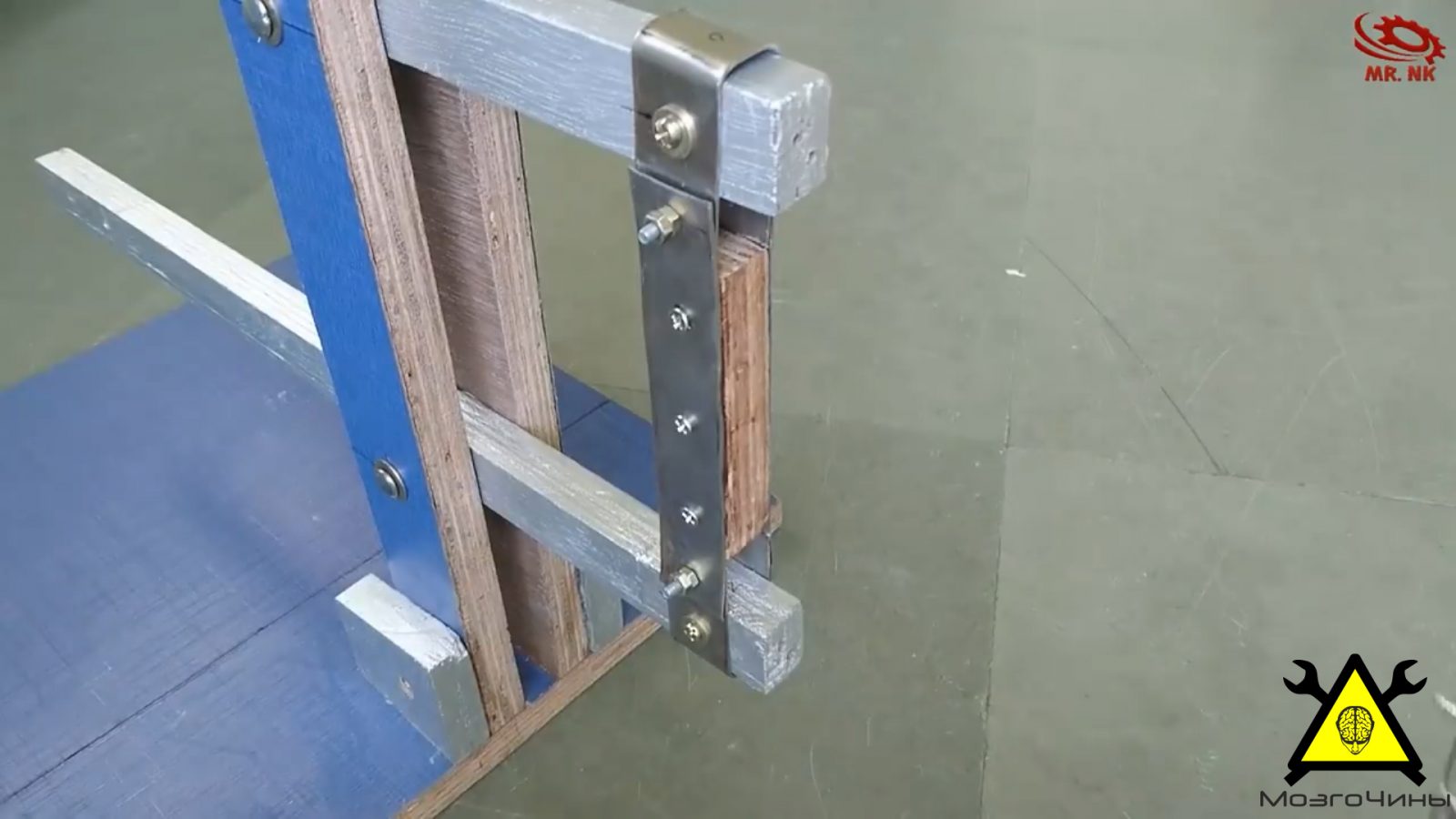

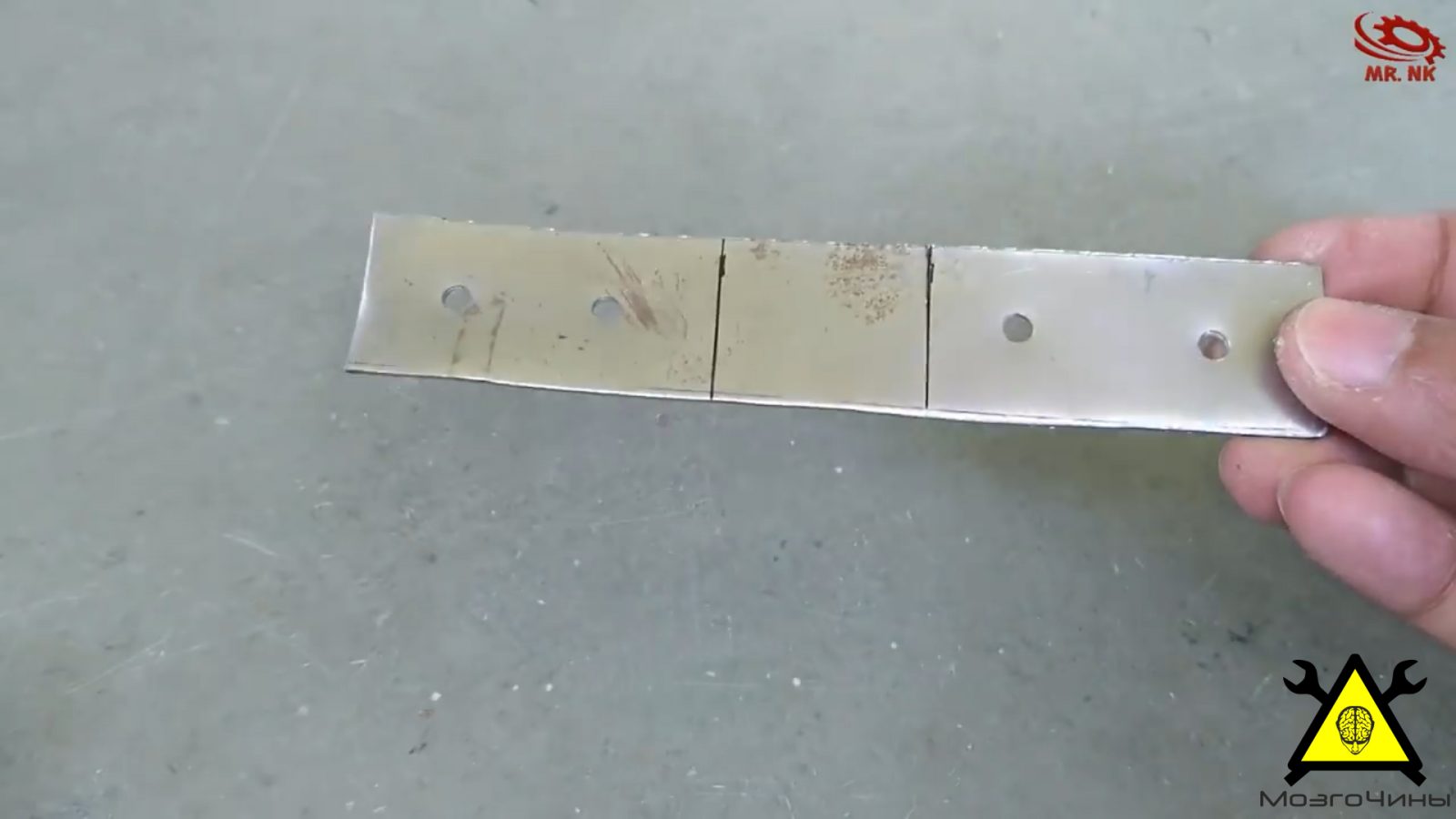

Натяжитель рамы изготовим из жести из консервной банки. Закрепим его на опорной раме.

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

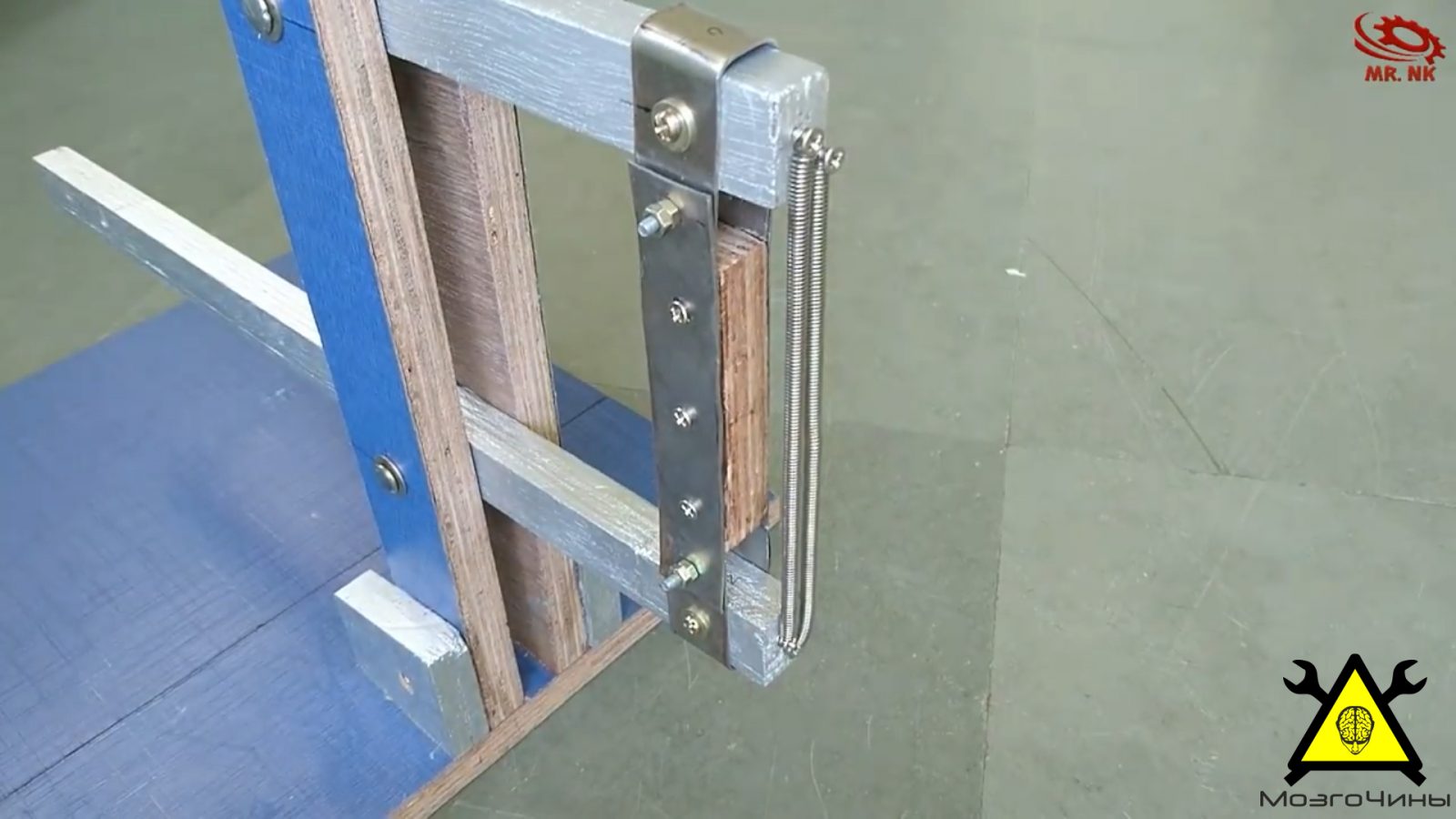

После закрепления натяжителя – установим две пружины.

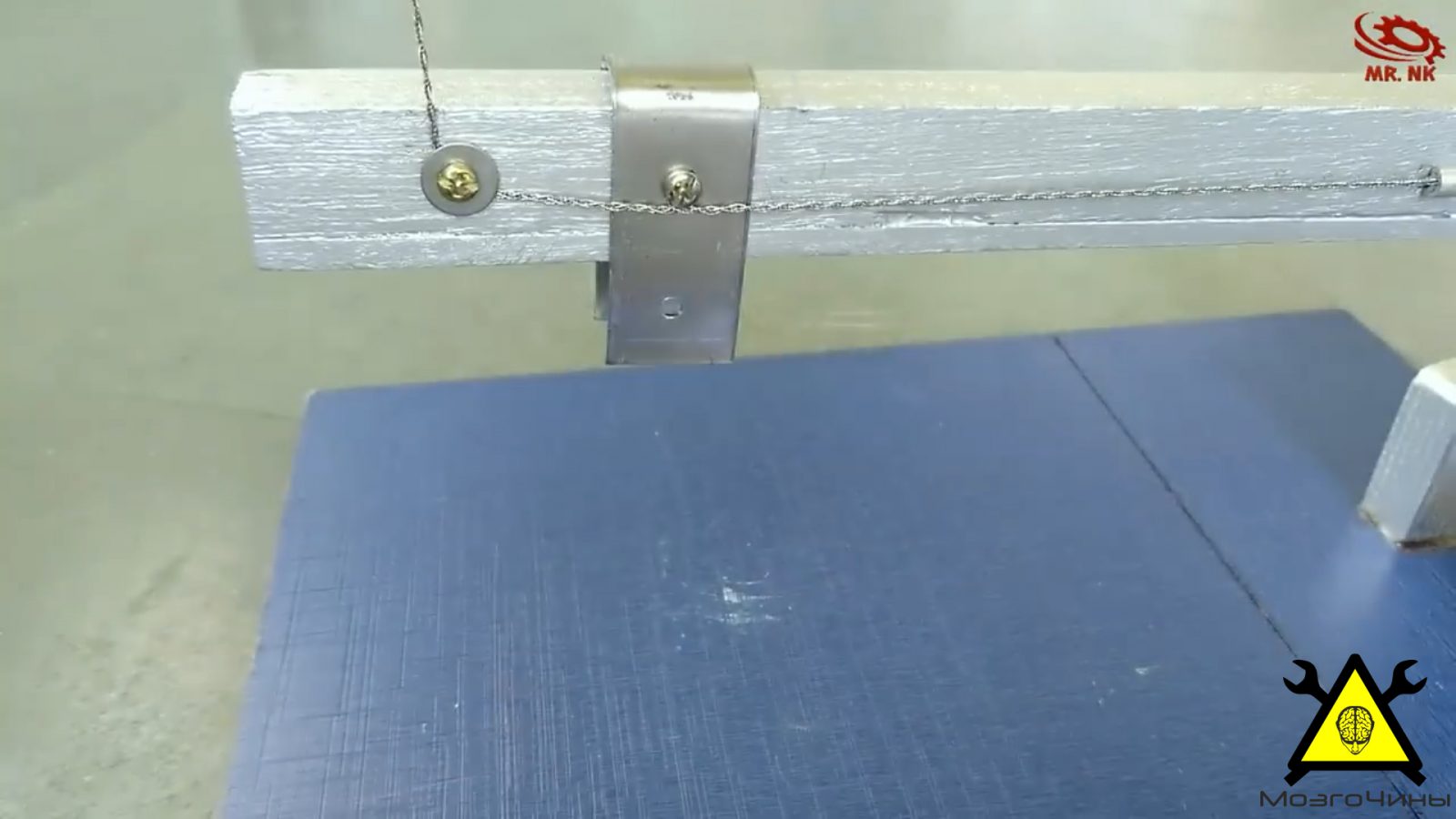

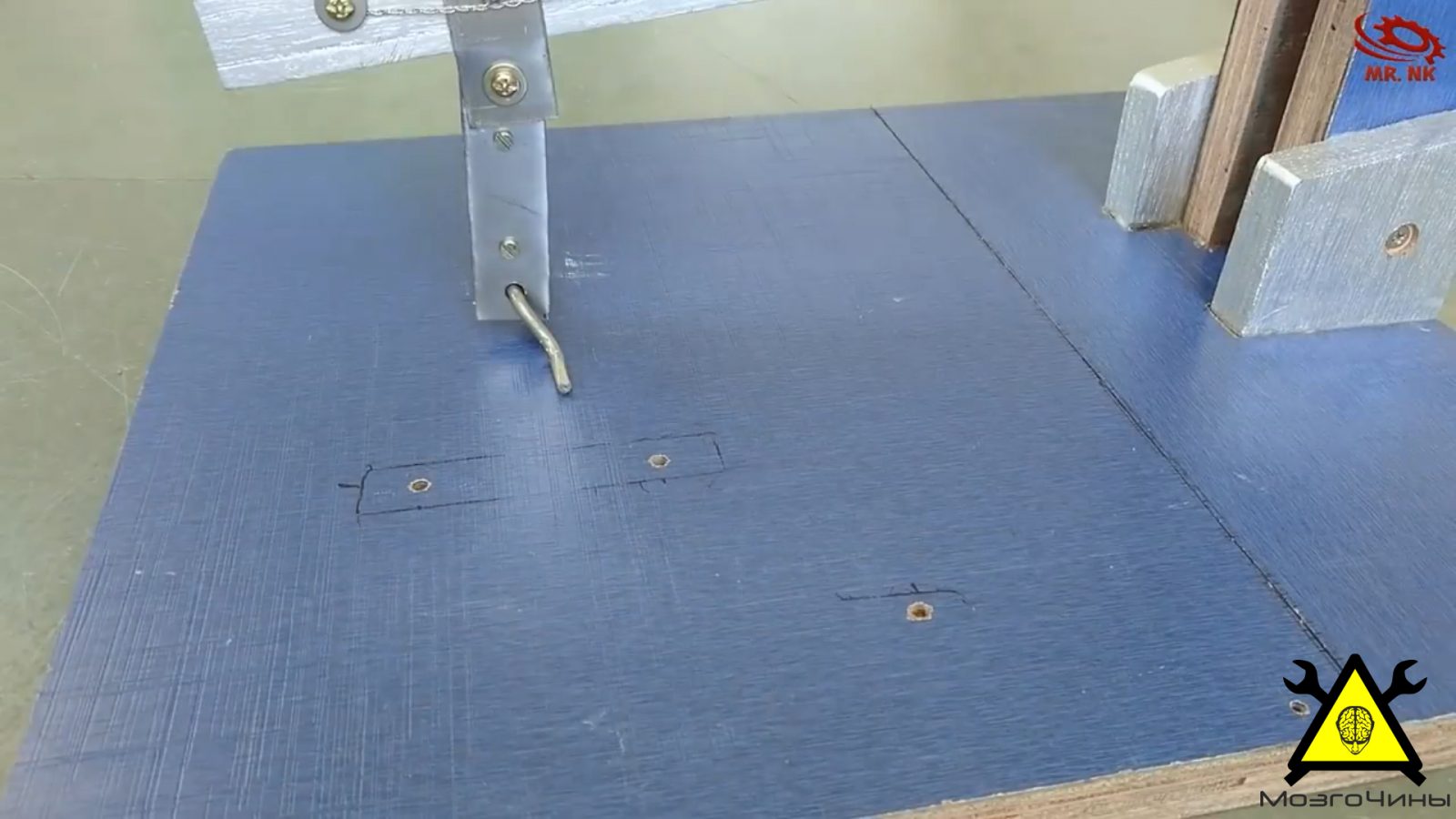

Следующим шагом будет крепление проволочной пилы на опорной раме.

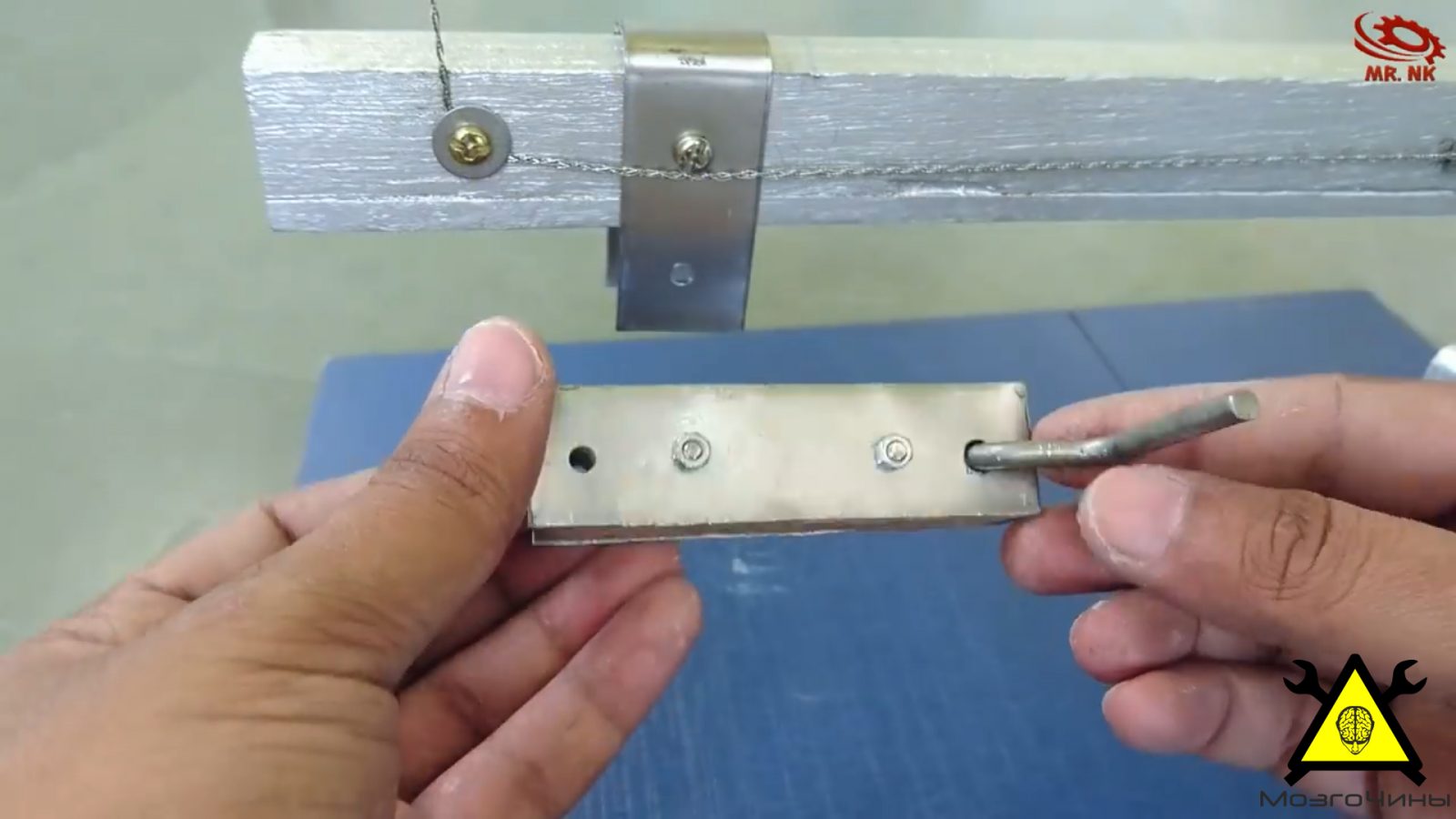

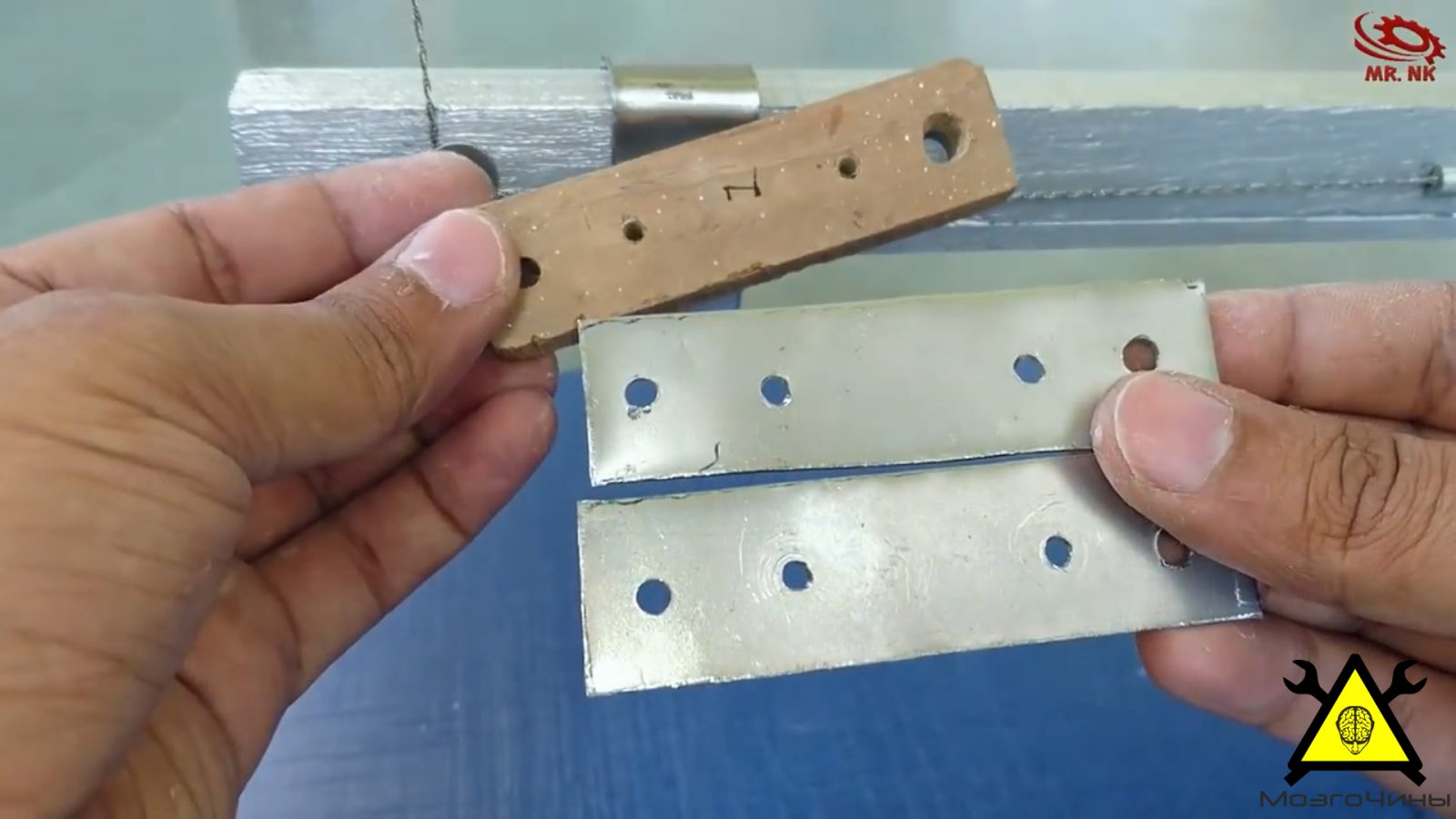

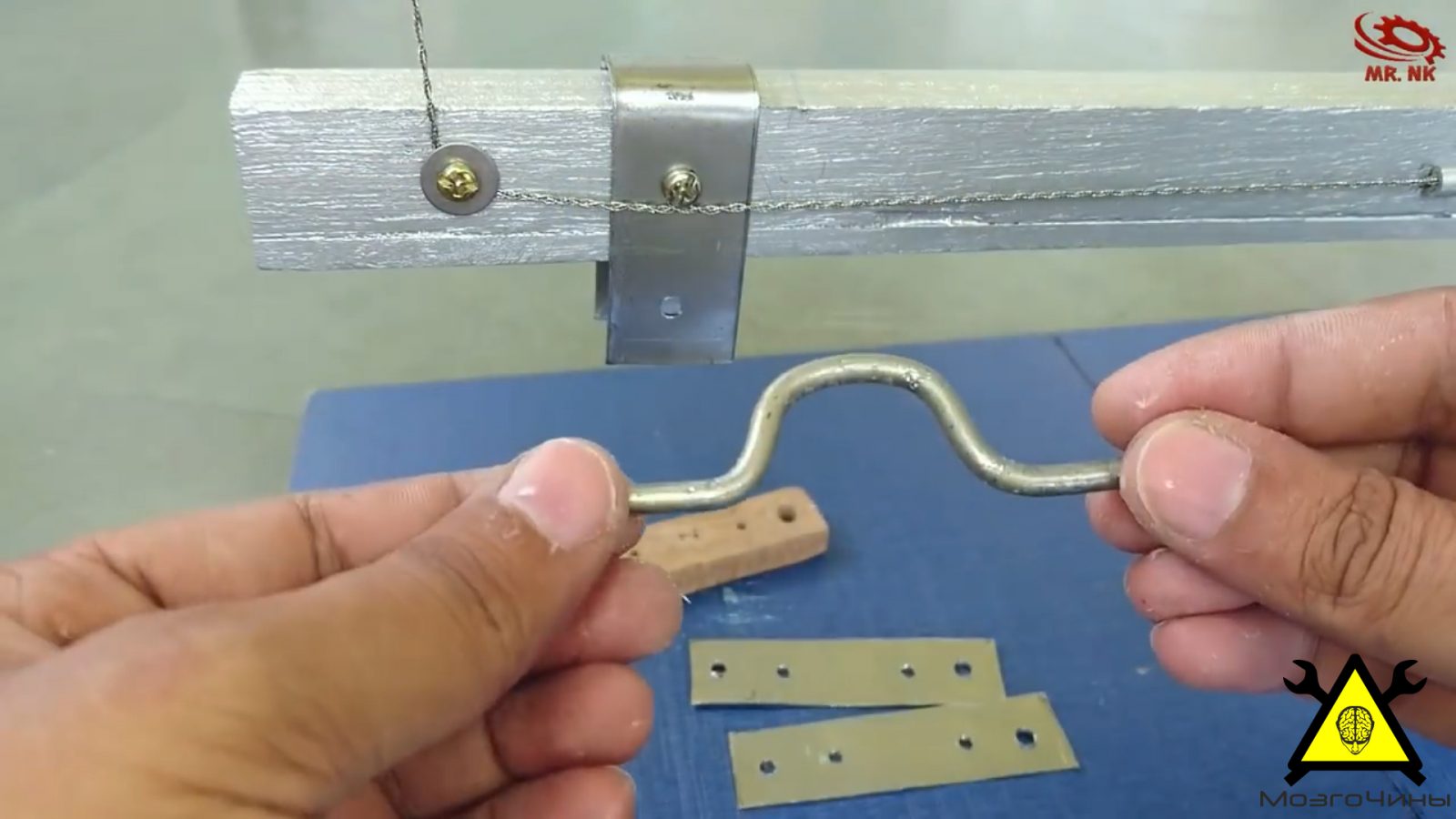

Изготовим шатун и закрепим его на раме вместе с кронштейном.

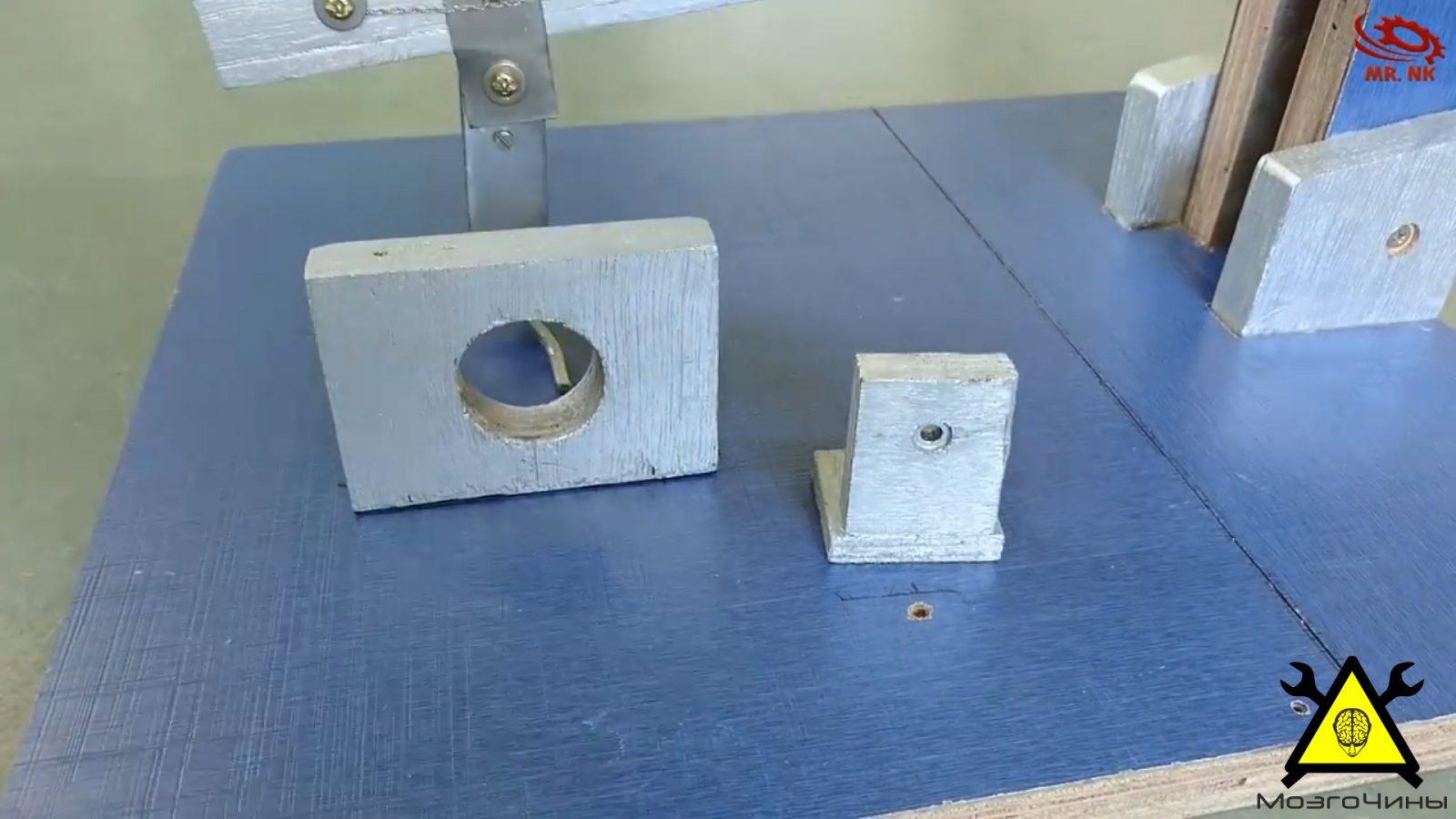

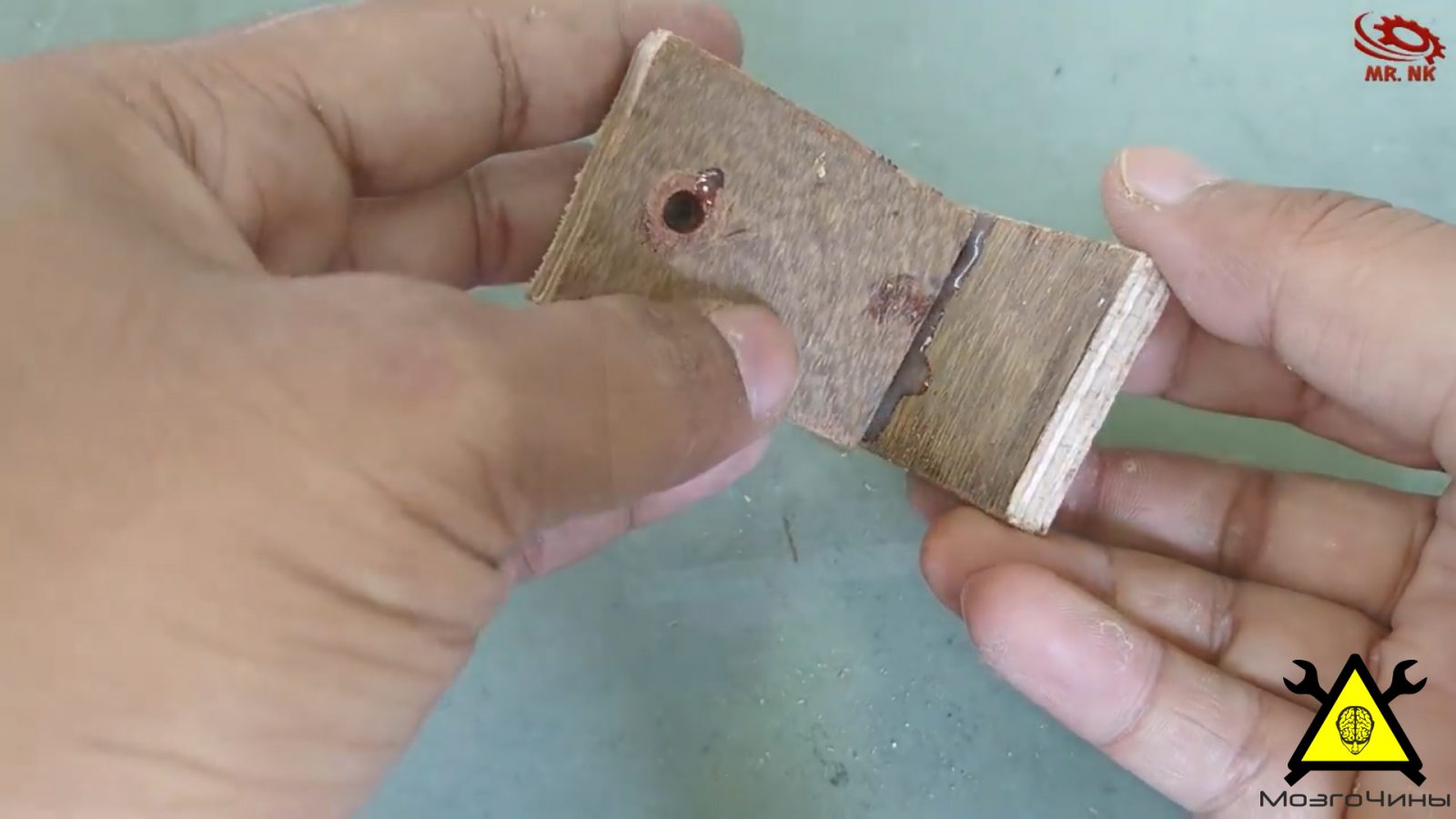

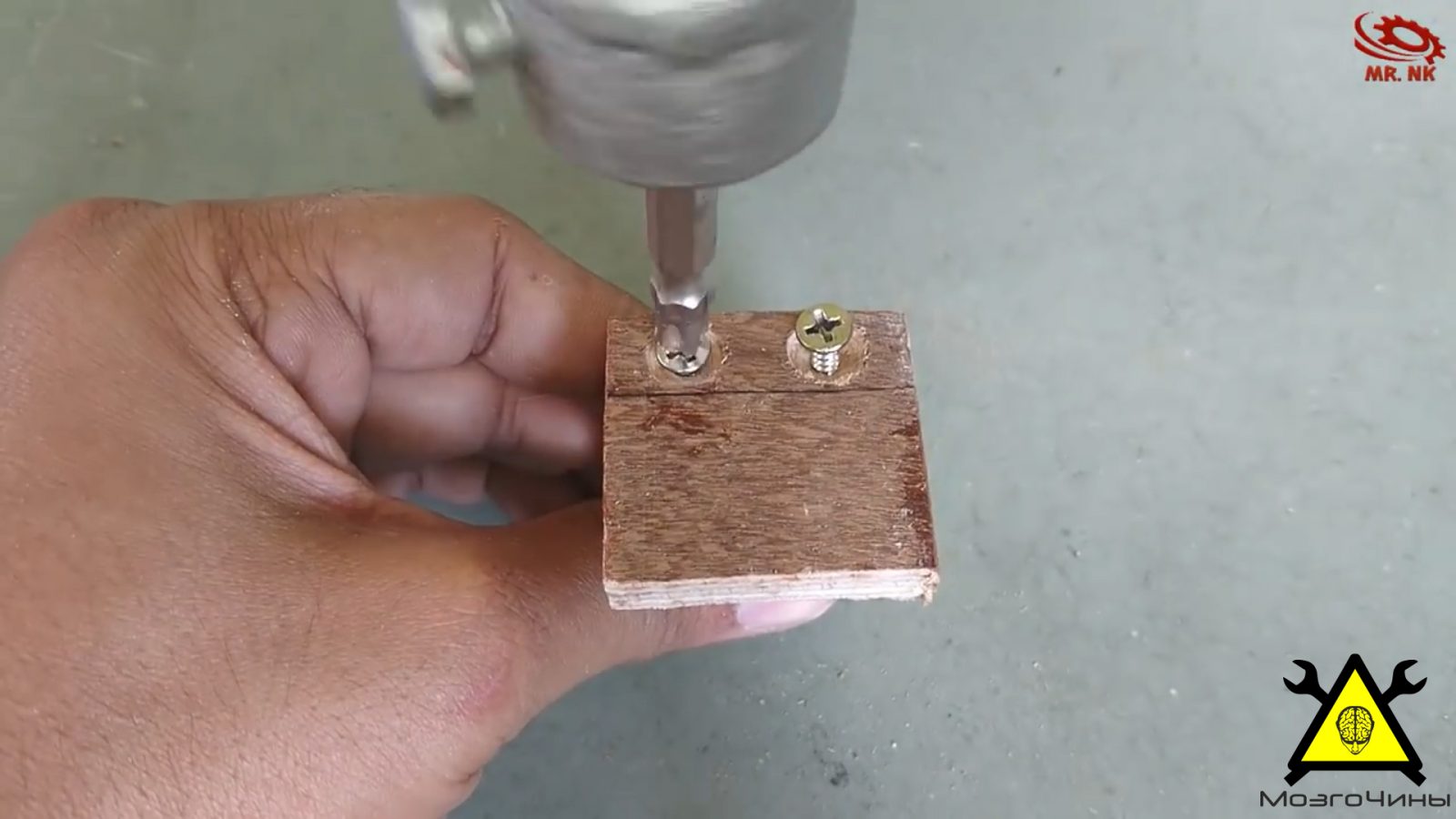

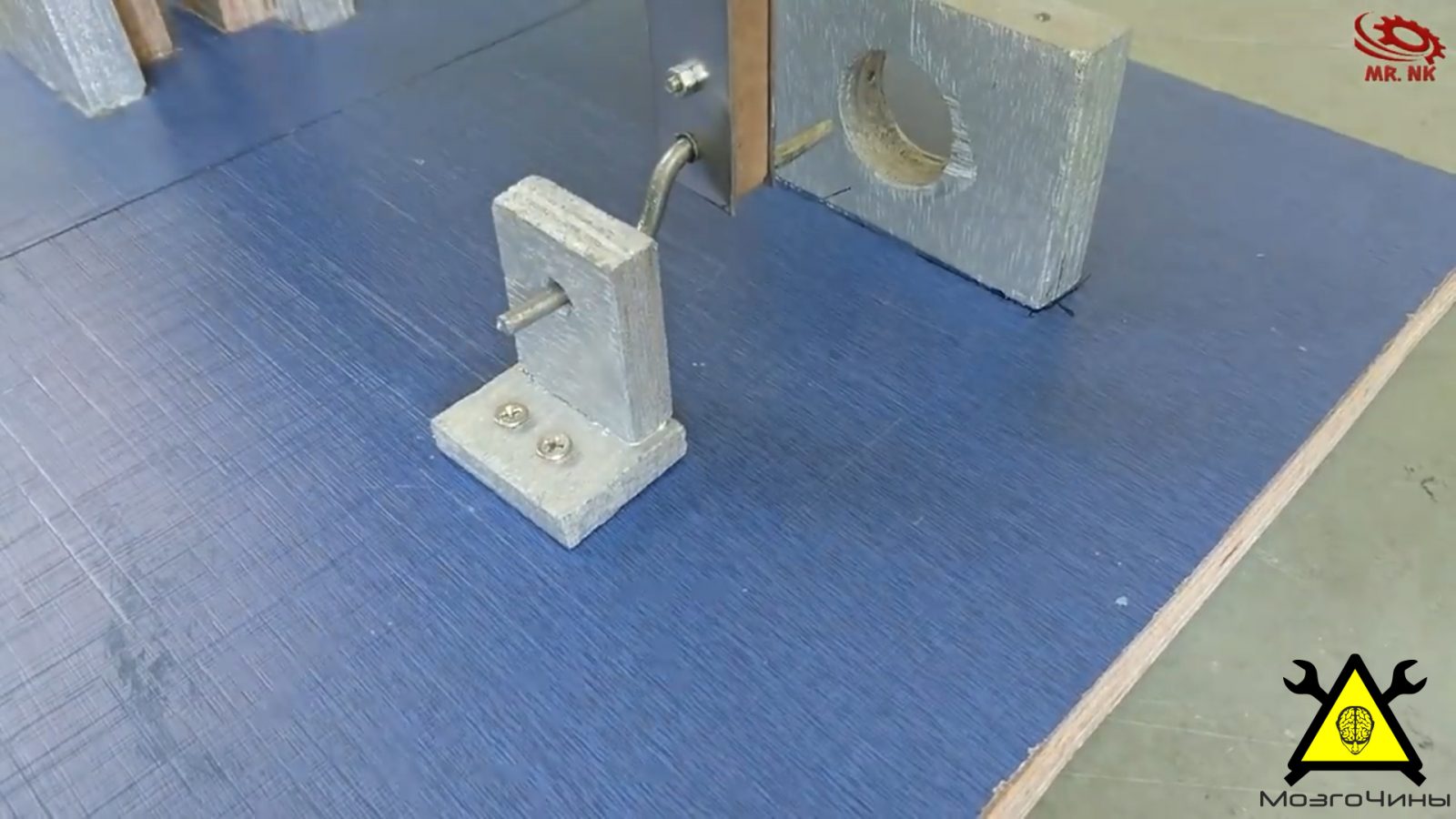

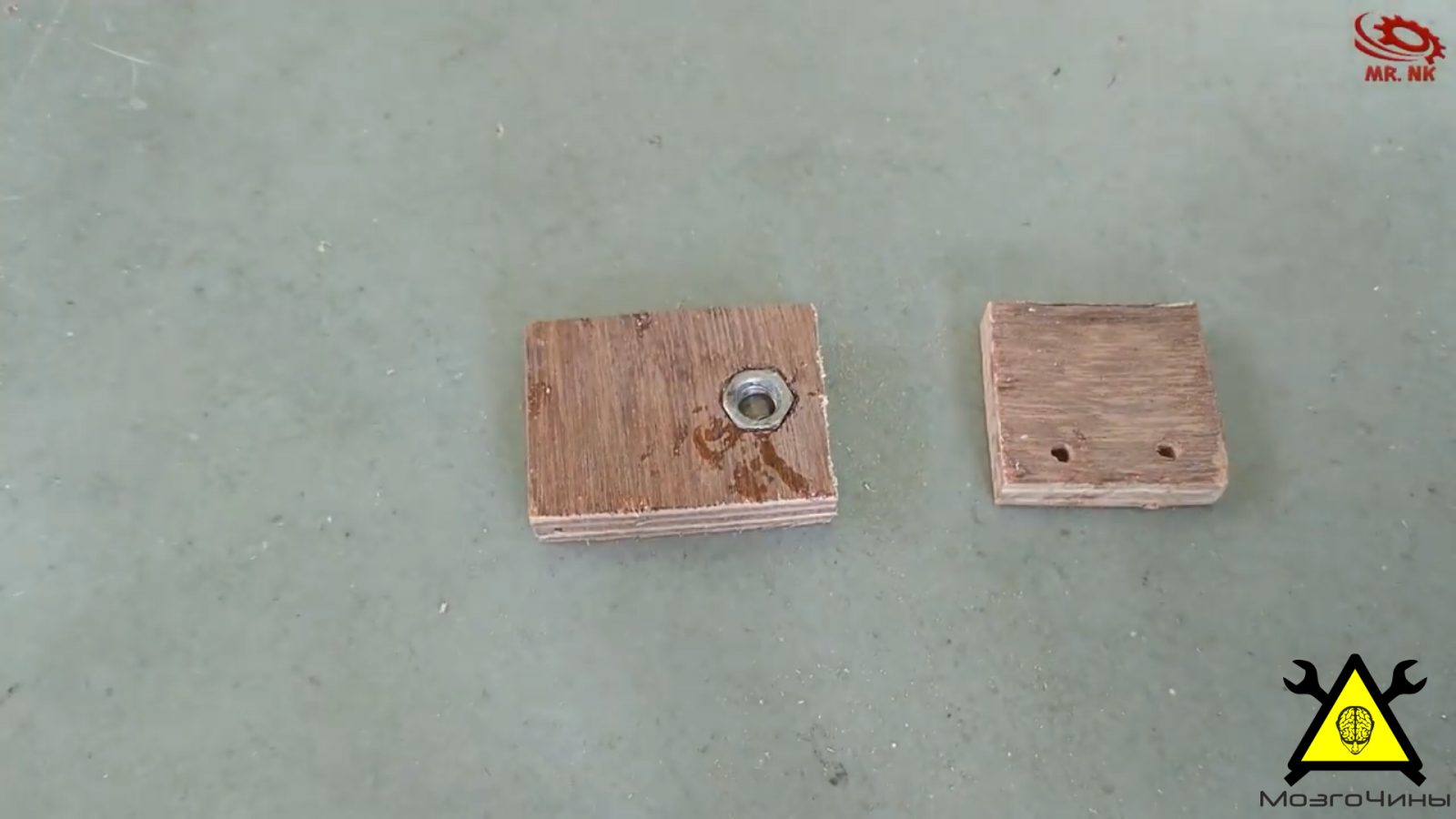

Изготовим крепежные элементы для дрели и кривошипно-шатунного механизма, что преобразует вращательные движения патрона дрели в возвратно-поступательные движения пилки. Собираем все воедино при помощи всё тех же шурупов и клея.

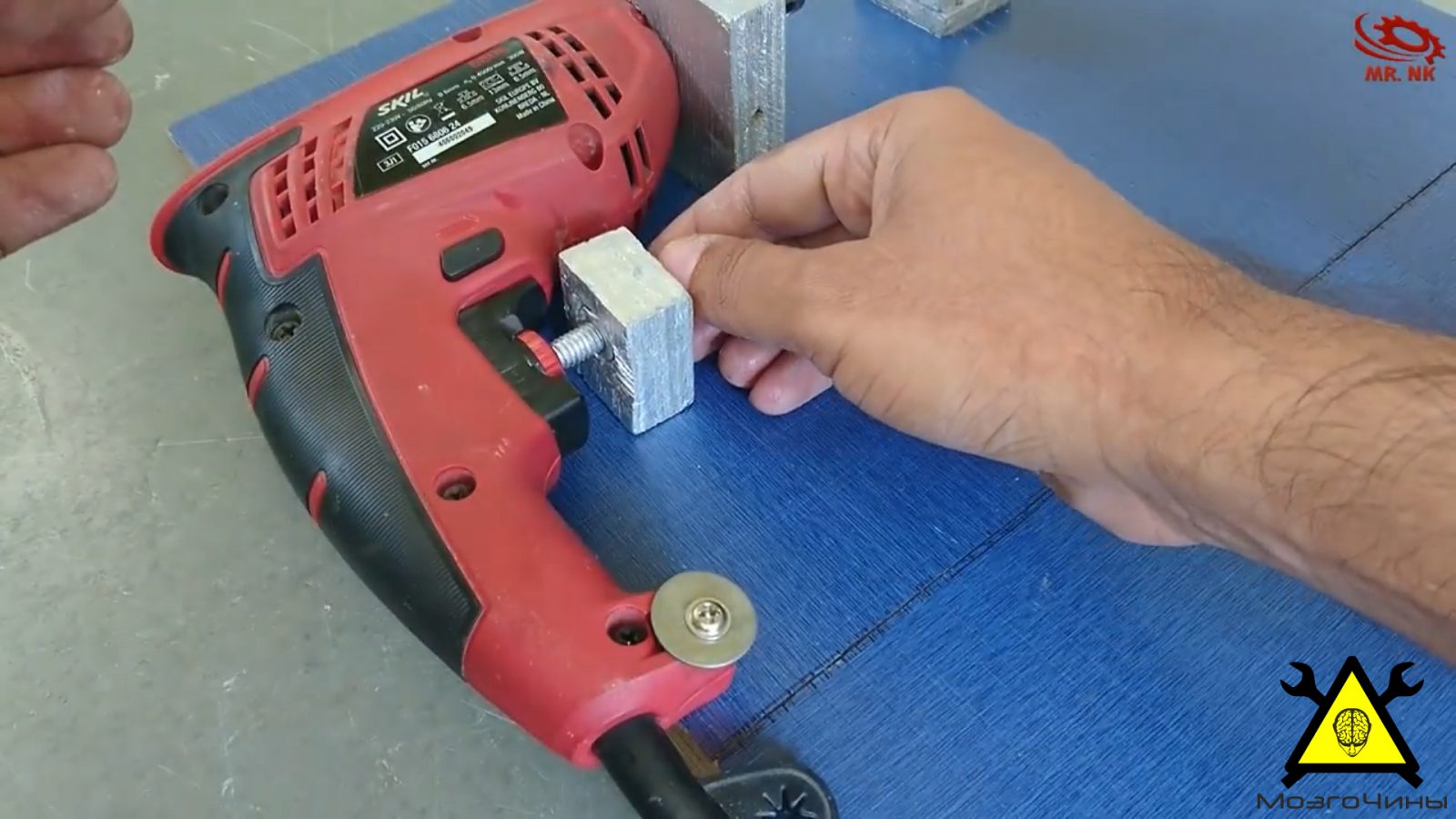

Закрепляем дрель на станине, установив фиксирующий механизм кнопки.

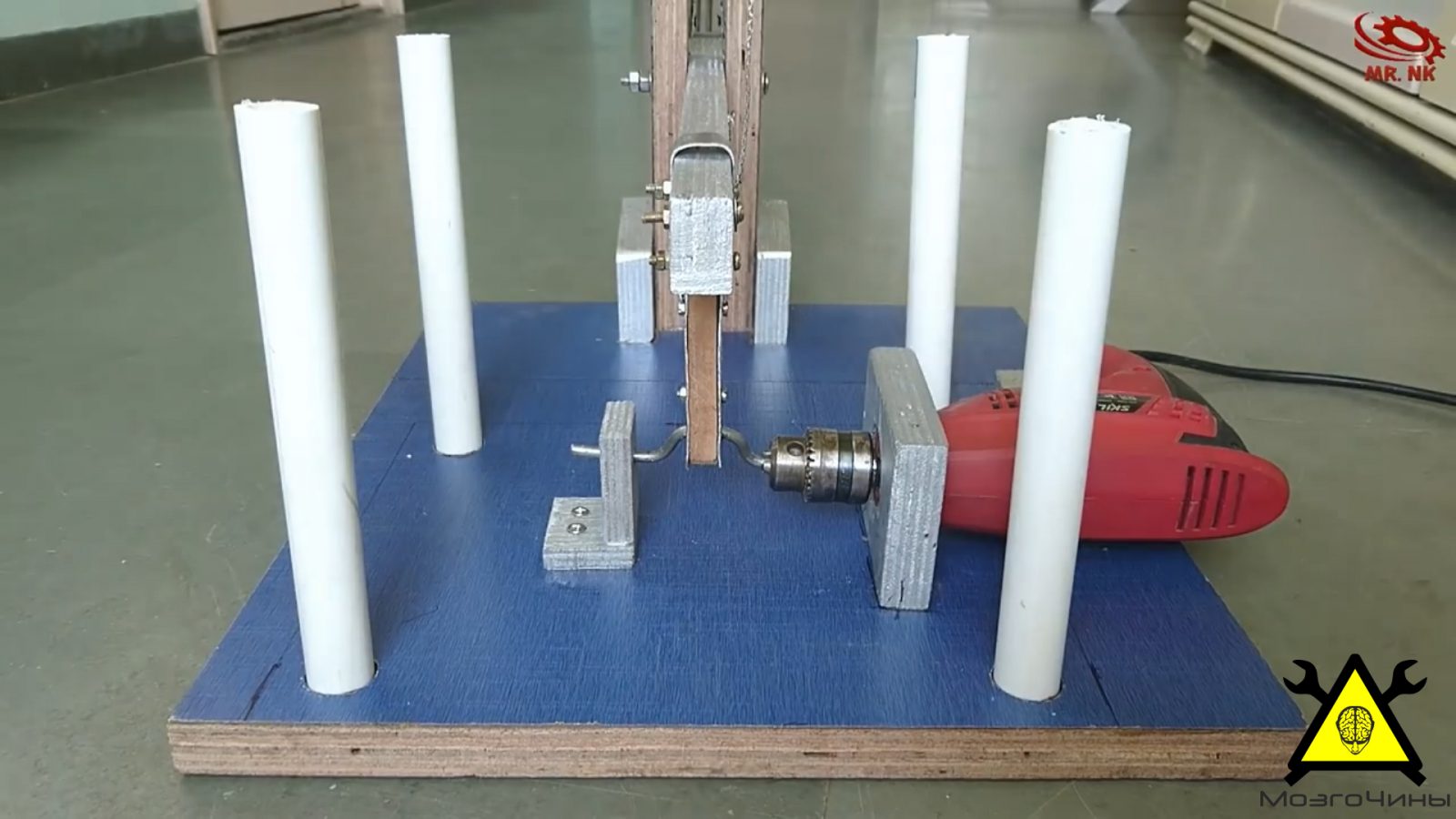

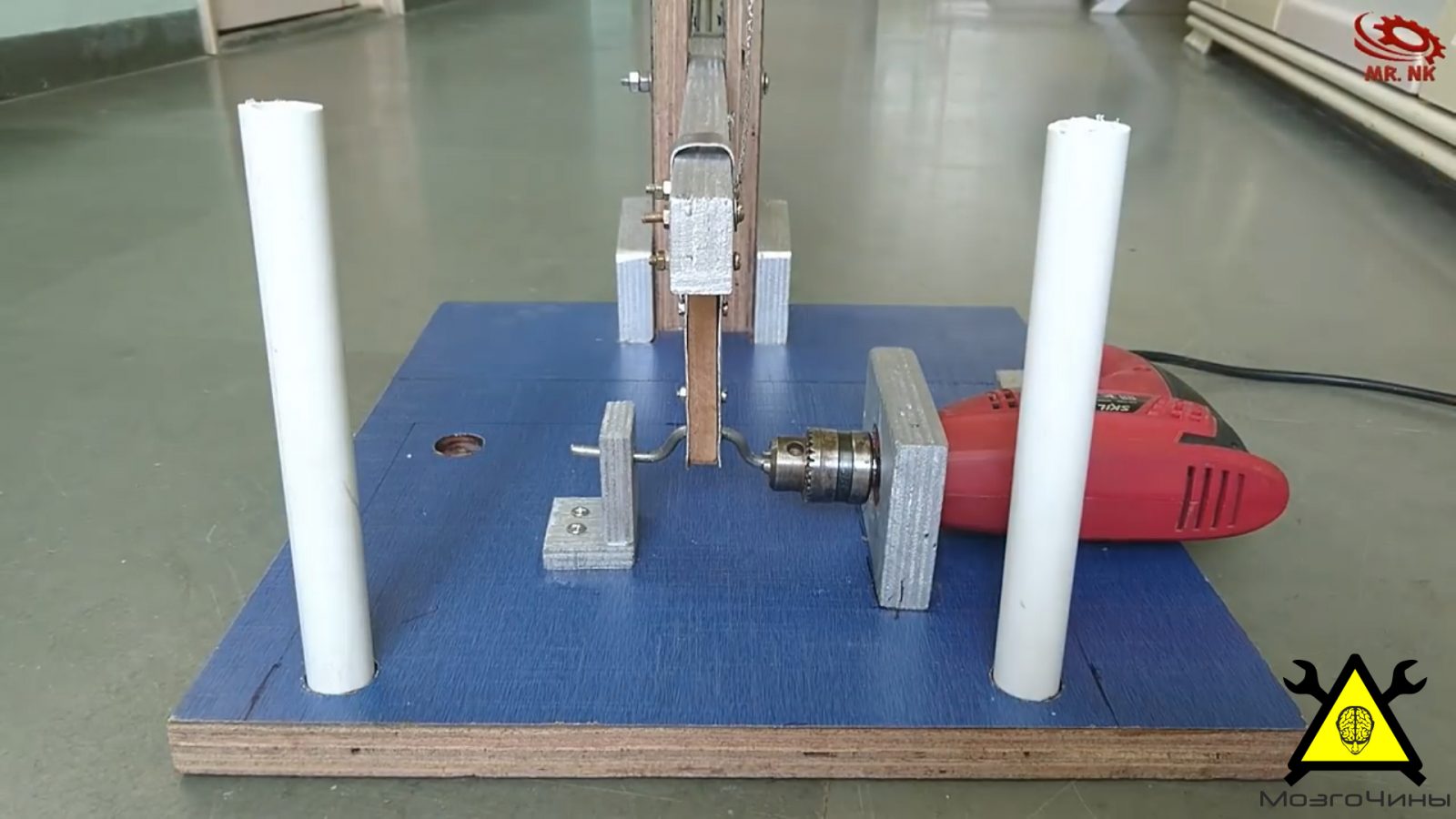

Сверлим в станине 4 глухих отверстия  и устанавливаем в них обрезки ПВХ труб.

Временно демонтируем пилу и установливаем рабочий стол.

На этом всё, спасибо за внимание!
