Ручная мозгопилка для текстолита

Загорелся я сделать регулятор оборотов для своего компа. Магазинные изделия не удовлетворили моих интересов, непонятно что да как, и всё равно не подходили под мои треования. Было решено сделать свой. Транзистор + потенциометр? Нет.

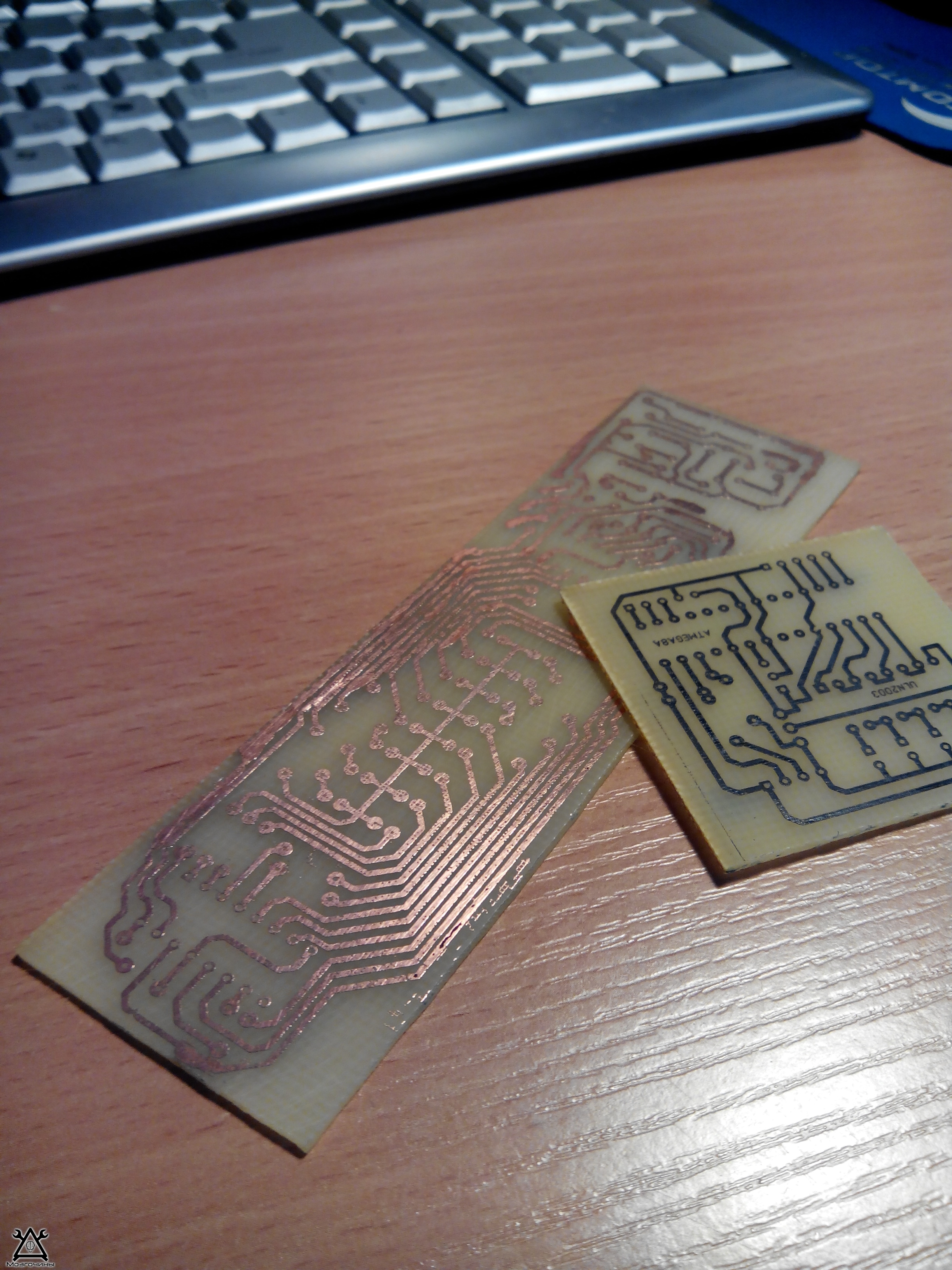

4 микросхемы, стабилизатор, 15 светодиодов, куча резисторов и портов и всё для того, чтобы рулить двумя вентиляторами….  Пару дней под своё чудо разводил плату, чтобы вписалась в 5.25 отсек, но потребовалось выпилить из листа текстолита нужные кусочки. А нечем! Тут я и решил сделать себе наипростейший инструмент из подручных материалов.

IMG_20140413_175148_1

Нам понадобится полотно для пилы по металлу и любая рукоять, я использовал строительный карандаш (12 штук за 38 рублей сами знаете в каком магазине).

Эти мозго-карандаши имеют элипсовидный срез, они очень удобные и нам подойдут идеально!

IMG_20140413_174939_1

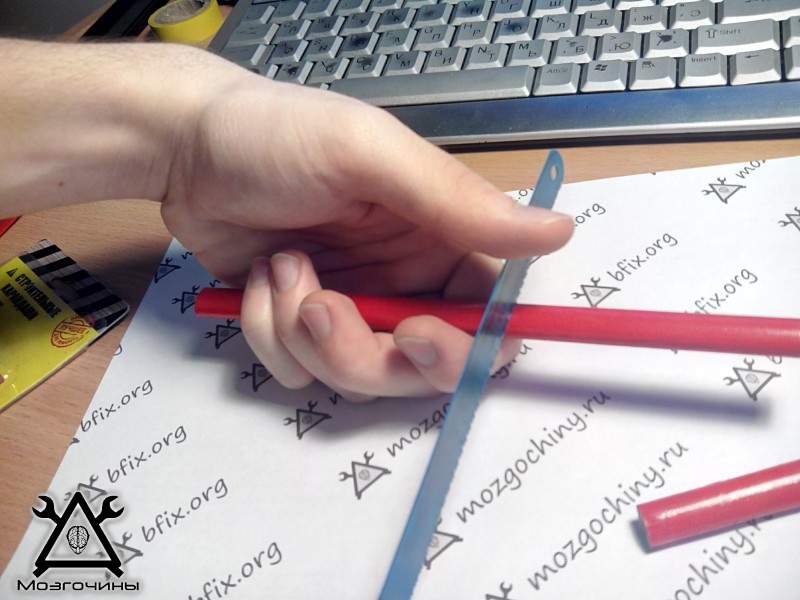

Отпиливаем карандаш так, чтобы он удобно лежал в Вашей руке. да, пилим тем же полотном, которое нам потом и пригодится. Это примечательно тем, что никаких инструментов вроде и не требуется, кроме мозго-рук.

IMG_20140413_175017_1

 IMG_20140413_175046_1

Делаем пропил вдоль карандаша, примерно в половину длины рукояти. Стараемся пилить ровно!

IMG_20140413_131557

Плохо постарались…

IMG_20140413_131545

Отламываем небольшой кусок полотна (10 сантиметров будет достаточно). Считаю это идеальным балансом между надёжностью удержания, длиной рабочей поверхности и ломкостью незащищённого полотна. Мажем полотно клеем моментом или универсальным (какому больше доверяете?). Просовываем в пропил, прижимаем.

IMG_20140413_132714

Обматываем изолентой. Изолента немного сожмёт карандаш со вставленным лезвием, но главное смягчит выступающие края.

IMG_20140413_132733

Тест пройден.

IMG_20140413_175148_1

То, ради чего всё затевалось.

Пилить было очень удобно, я был даже удивлён. Вся конструкция была придумана и воплощена в реальность за 15 минут. Из минусов лишь то, что сменить полотно будет ой как не просто, поэтому лучше купить полотно подороже, что бы и зубы были целее и, возможно, ломкость меньше.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


18 Replies to “Ручная мозгопилка для текстолита”

  1. Также неплохие ручки для пилок получаются из корпусов из одноразовых зажигалок. Мы такие на уроках труда делали.Получалось на редкость удобно.

  2. Кстати — чтобы можно было легко менять полотно, можно было бы два сквозных отверстия сделать там где пропил и закрутить болты или в крайнем случае хамуты!!!

    1. Во первых, хОмут пишется через «О», во вторых — чего там менять? Полотно стоит дороже карандаша, а это уже другая история.

  3. Может проще взять отрезок ножовочного полотна подлиннее, на одну сторону намотать ветошь и закрепить результат синей изолентой?

  4. С противоположной стороны можно заточить и карандаш.
    Но ближе к теме, ИМХО синяя изолента была бы лучше. По крайней мере, инструмент не так сильно изнашивался.

  5. Все гениальное просто, заточи сторону без зубов под скос в месте слома и получишь в добавок некое подобие скальпеля, вот тебе и универсальный инструмент.
