Резак для пенопласта из ПВХ труб своими руками

Резак для пенопласта из ПВХ труб своими руками

Всем привет. Из пенопласта можно сделать много интересных вещей: объёмные буквы и фигуры, модели судов и самолётов, арт объекты. Именно для таких целей я и смастерил подобный резак из полипропиленовой трубы.Резак для пенопласта из ПВХ труб своими руками

Нам понадобится:

Резак для пенопласта из ПВХ труб своими руками

  • Полипропиленовая труба диаметром 20 мм;
  • Две скобы на 20 мм;
  • Фитинги;
  • Мебельные уголки;
  • Нихромовая проволока;
  • Силовой трансформатор;
  • Провод;
  • Гайки с болтами.

Резак для пенопласта из ПВХ труб своими руками

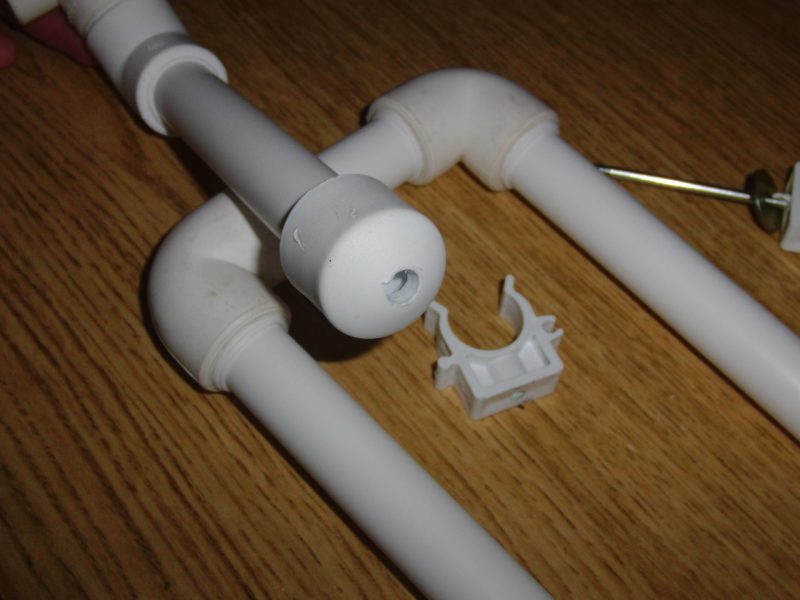

Из полипропиленовой трубы и фитингов был собран сам держатель с возможностью регулирования глубины разреза.

Резак для пенопласта из ПВХ труб своими руками

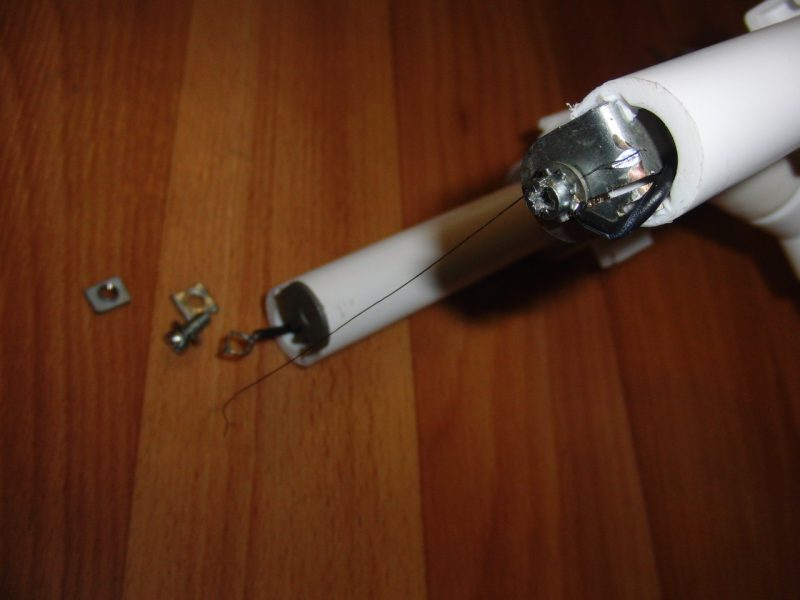

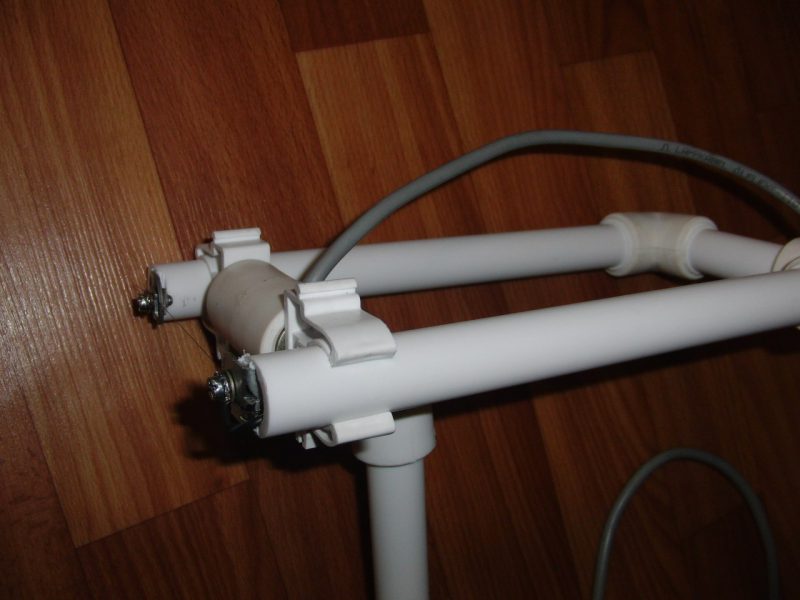

Для этого П-образная деталь крепится на скобах и может свободно перемещаться относительно ручки. В полости трубки проложен медный провод на 1.5 мм, выходящий одним кабелем из ручки.

Резак для пенопласта из ПВХ труб своими руками

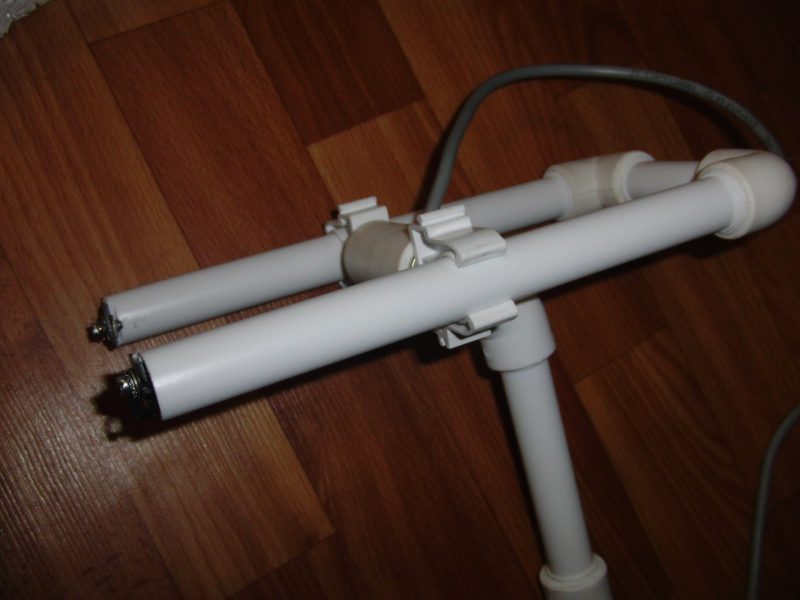

Вся конструкция имеет небольшой вес и удобно лежит в руке. При необходимости она складывается и не занимает много места.

Резак для пенопласта из ПВХ труб своими руками

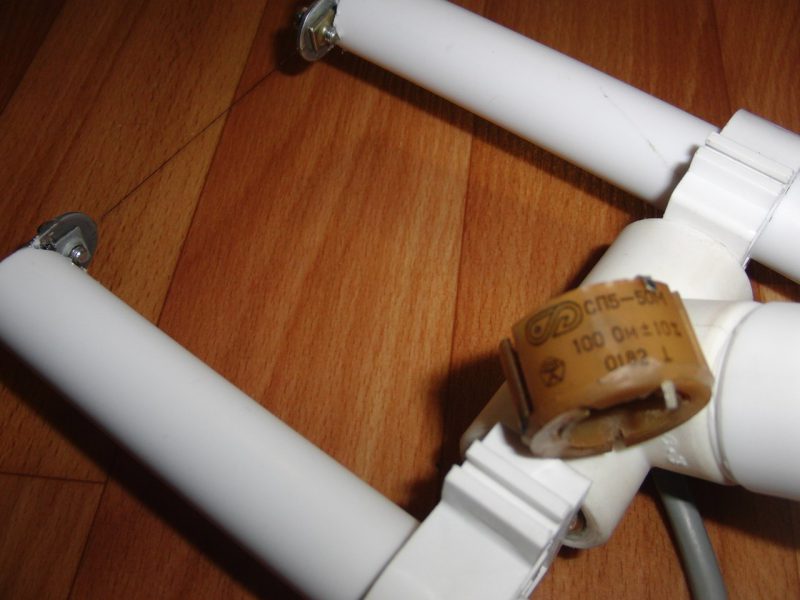

Нихромовая нить была взята из советского, переменного резистора СП5. Она крепится на уголках, впаянных в трубку путём нагрева.

Резак для пенопласта из ПВХ труб своими руками

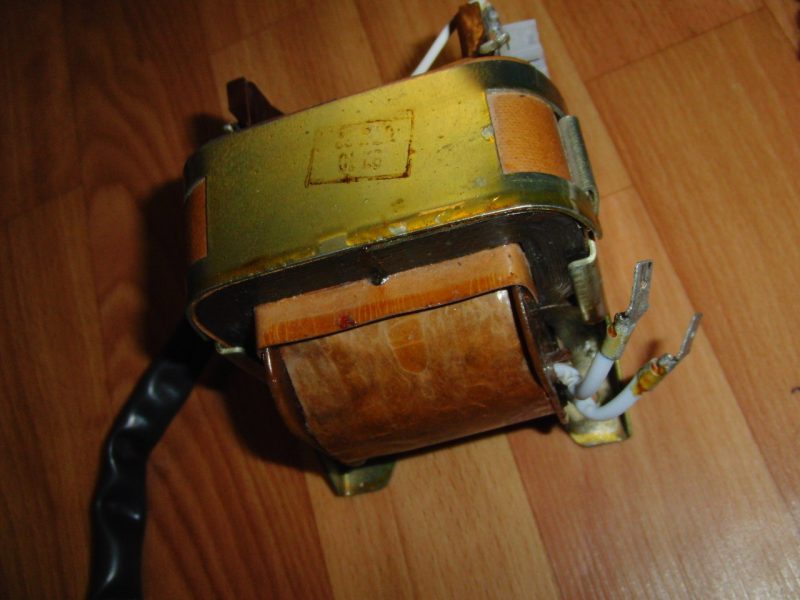

В качестве источника питания был взят советский трансформатор мощностью 150 Вт, который имеет один из выводов на 2.5 Вольта. Это напряжение является безопасным для человека. Правда, конечно, есть опасность обжечься горячей нитью нихрома.

Резак для пенопласта из ПВХ труб своими руками

Сама нить не раскаляется докрасна, но легко плавит пенопласт. При наличии небольшого опыта можно нарезать полоски пенопласта тонким ровным слоем, как на овощерезке.

Резак для пенопласта из ПВХ труб своими руками

Можно выжигать рисунок: в середине заготовки предварительно прожечь отверстие разогретой спицей, вставить нить нихрома и только потом закрепить её в держателе.

Резак для пенопласта из ПВХ труб своими руками

Резак для пенопласта из ПВХ труб своими руками

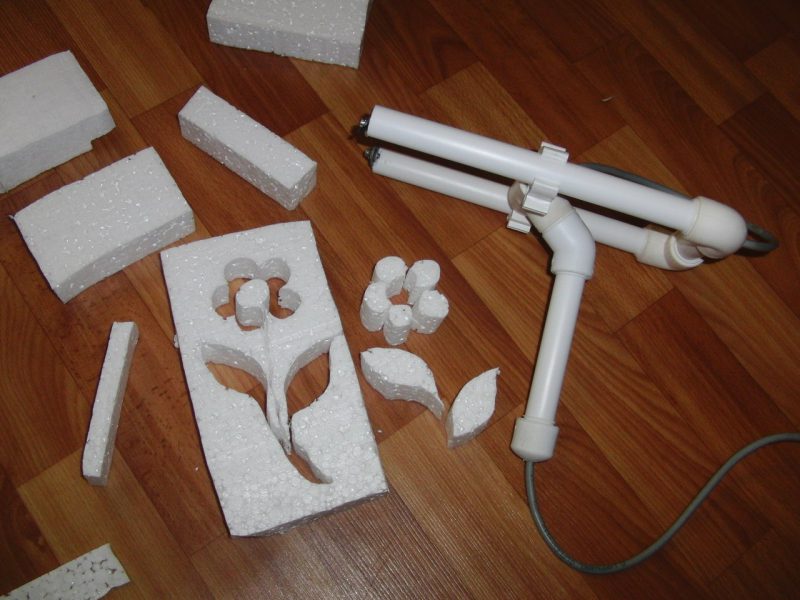

Вот такой резак придумал и собрал своими руками для создания поделок из пенопласта.

Резак для пенопласта из ПВХ труб своими руками

Резак для пенопласта из ПВХ труб своими руками

На этом всё, спасибо за внимание!
