Самодельный аппарат для точечной сварки из микроволновки

Перевел Creator для mozgochiny.ru

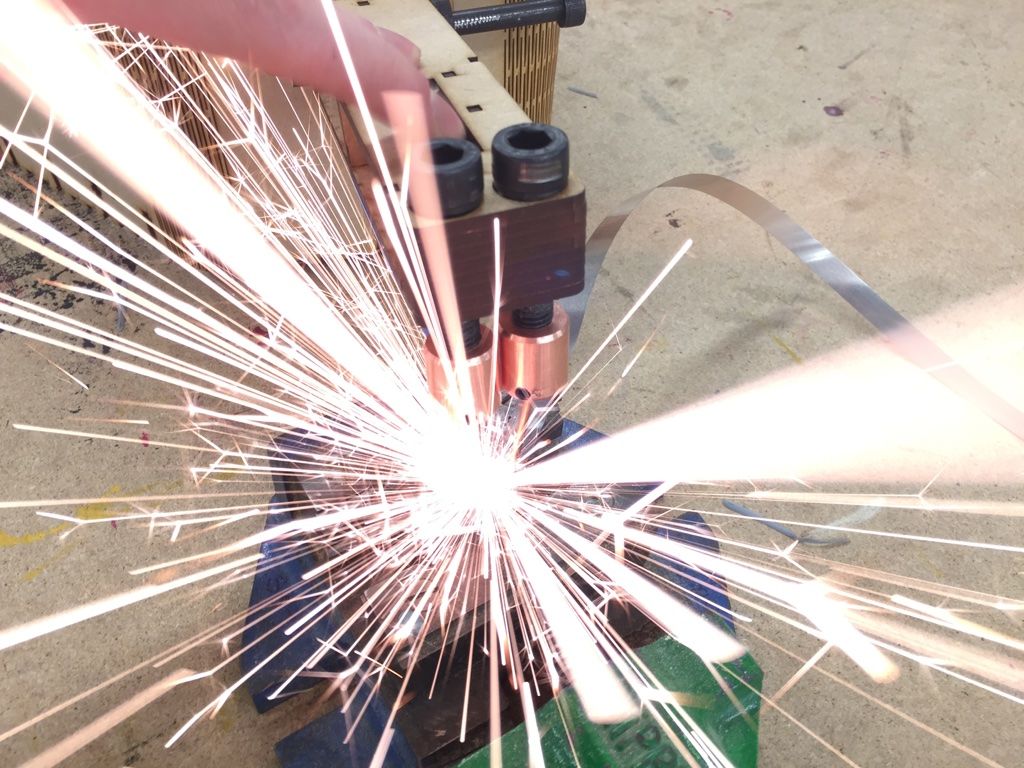

В данном мозгопроекте я хочу рассказать, как своими руками сделать резистивный аппарат для точечной сварки из компонентов старой микроволновой печи. Я планирую его использовать для приваривания никелевых пластин к аккумулятору 18650, но в зависимости от положения держателя электродов аппарат можно будет использовать для приваривания листов металла и других металлических предметов. А теперь приступим к изготовлению устройства!

FIF4BJ2IK02B6K9.LARGE

F7BWWYOIK02B6JB.LARGE

Шаг 1: Разборка микроволновки

F08PXI7IK02B7GH.LARGE

FF88TS4IK02B7GK.LARGE

FW20DUBIK02B7GM.LARGE

F3NT790IK02B7GP.LARGE

Предупреждение!
Внутри микроволновой печи существует опасность. Большой конденсатор может быть заряжен и является потенциальным источником опасного или смертельного электрического удара. Поэтому вам следует как можно быстрее разрядить его, закоротив контакты конденсатора с помощью металлического стержня отвертки.

Итак, снимите кожух микроволновки, чтобы добраться до электронных компонентов устройства. Разрядите конденсатор, как было указано ранее, и приступайте к демонтажу частей микроволновки. Найдите трансформатор, который должен выглядеть примерно так, как показано на фото. Открутите гайки и он должен вполне легко вынуться. Я также извлек несколько концевых выключателей, которые будут использоваться в дальнейшем, и некоторые кабели для подключения электропитания.

Шаг 2: Снятие вторичной обмотки

F317RRVIK02B6H4.LARGE

FN56SO3IK02B6H8.LARGE

FTVV0PNIK02B6HA.LARGE

FW9NDIZIK02B6HI.LARGE

FE5YP28IK02B6HL.LARGE

FB6ESIBIK02B6HM.LARGE

FQN22GUIK02B6HO.LARGE

FFGZYI7IK02B6HP.LARGE

FI5MOVLIK02B6HS.LARGE

Необходимо повторно намотать вторичную обмотку, если нам нужно получить больший ток и меньшее напряжение. Первичная обмотка – это куда подается питание, а вторичная имеет более тонкий провод обмотки с прикрепленными красными проводами.

Меньшее количество витков провода увеличивает ток, но снижает напряжение, а большее количество витков увеличивает напряжение, но снижает ток. Нам не нужна вторичная обмотка трансформатора, поэтому ее необходимо аккуратно снять. Будьте осторожны, чтобы не повредить первичную обмотку.

Шаг 3: Добавление новой обмотки

F0BGSGAIK02B6HU.LARGE

F3TCBYJIK02B6J6.LARGE

Новая обмотка обеспечит необходимый ток для работы нашего сварочного аппарата. Выбор толстого кабеля позволит уменьшить число витков с тысяч до единиц и обеспечить при этом требуемую токовую нагрузку. Толстый кабель имеет хорошую изоляцию, которая при нагреве не расплавится, как в тонком кабеле.

Сначала установите первичную обмотку, за ней 2 шунта с каждой стороны и затем намотайте поверх пару витков синим кабелем. Не забудьте оставить достаточную длину кабеля для прикрепления сварочных электродов.

Шаг 4: Завершение изготовления трансформатора

FSZA31OIK02B6JJ.LARGE

FJU92ONIK02B6JR.LARGE

FCD3IDQIK02B6JN.LARGE

FV753AOIK02B6JG.LARGE

FR2RJKMIK02B6JE.LARGE

Наш супер мощный трансформатор почти готов. Необходимо приварить назад верхнюю часть. Альтернативно, можно использовать 2-компонентную эпоксидку для ее приклеивания. Выбор есть, используйте способ, который лучше вам подходит!

Шаг 5: Выводы электрода

FR0SAAIIK02B6J7.LARGE

FQB13OXIK02B6HW.LARGE

F4F4JE4IK02B6HV.LARGE

FM02Q7TIK02B6HX.LARGE

F1XA2ECIK02B6HZ.LARGE

F68MTZ9IK02B6I2.LARGE

FRMSN2AIK02B6I4.LARGE

FMKOA00IK02B6II.LARGE

FV1FFVDIKJ8K1IB.LARGE

FD1IK42IKJ8K1J0.LARGE

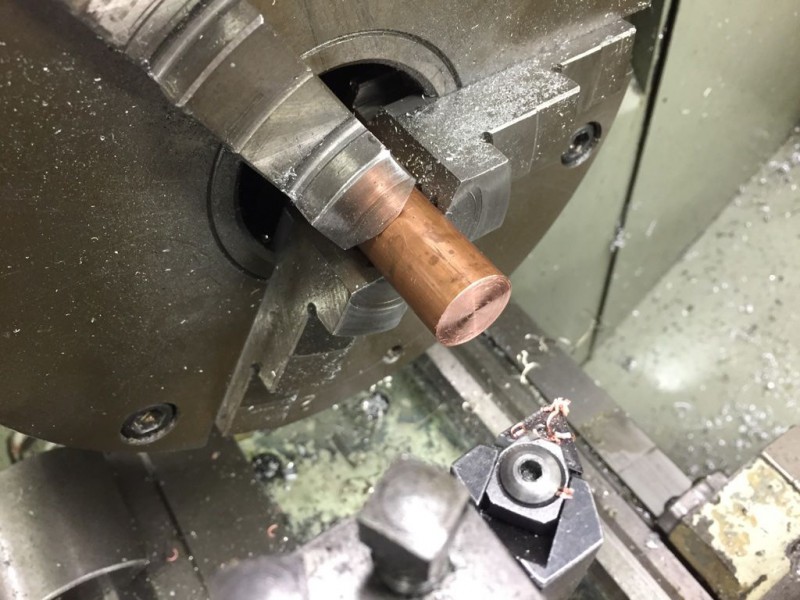

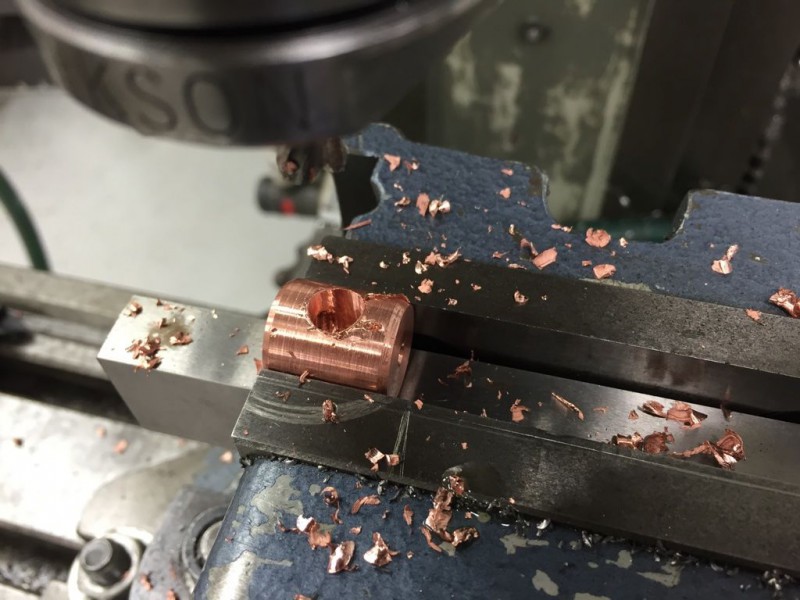

Теперь нам следует прикрепить концы кабеля к медным втулкам, который будут использоваться для сварки. Я выточил медные втулки на станке. Но можно использовать для этой цели медные зажимы из хозяйственного магазина. Я также приложил CAD файл по изготовлению зажима для электрода.

Шаг 6: Сварочный держатель

F9AP09EIK02B6IL.LARGE

FKZD75JIK02B6IM.LARGE

FFOXL1LIK02B6IN.LARGE

FLA8WN7IK02B6IP.LARGE

FJ36WX3IK02B6IQ.LARGE

FYAA465IK02B6IO.LARGE

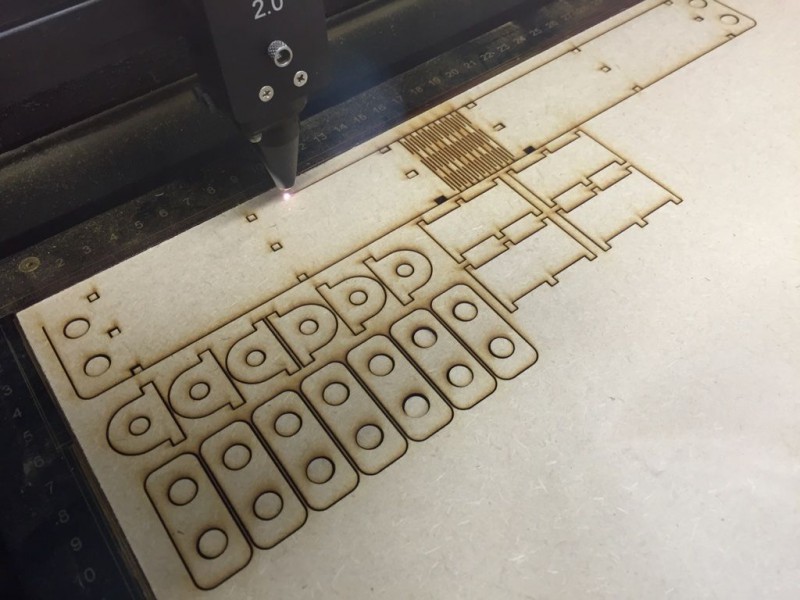

Я будут использовать сварочный аппарат для приваривания никелевых пластин к аккумулятору. Для этой цели я расположу два сварочных электрода бок о бок, хотя вы можете легко расположить их напротив, как в традиционном сварочном аппарате. Я разработал и вырезал лазером основание из древесно-волокнистой плиты для держателя, на котором будет установлен выключатель и располагаться выводы электрода.

Шаг 7: Завершение проекта

FMYMY52IK02B6IT.LARGE

F6B52KAIK02B6IV.LARGE

FR313MUIK02B6J2.LARGE

FE0EAOIIK02B6JV.LARGE

FG076EKIK02B6K4.LARGE

F7NBPG7IK02B6K5.LARGE

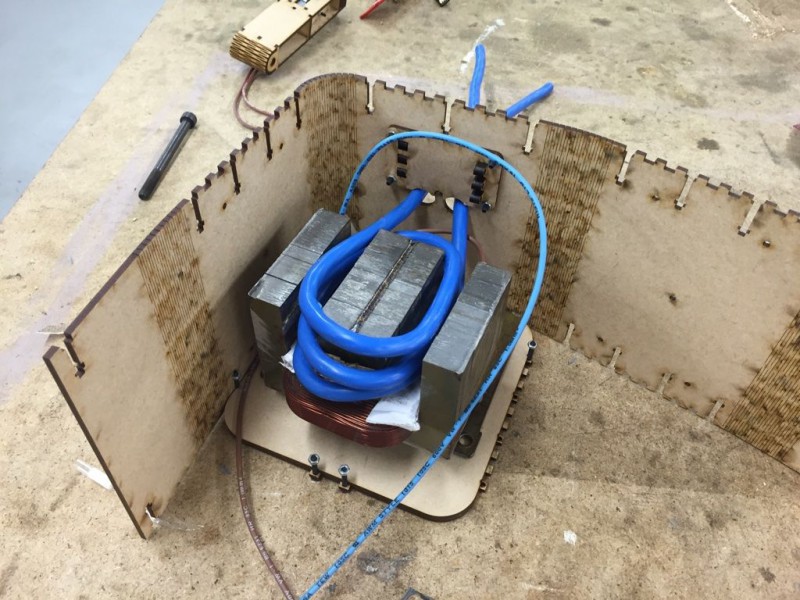

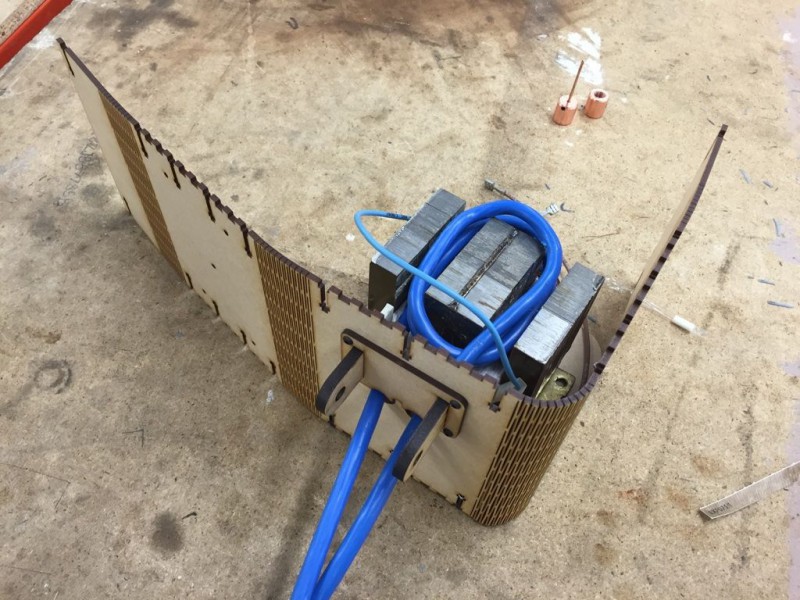

На трансформатор подается опасное напряжение величиной 230 В, поэтому очень важно закрыть трансформатор. Корпус, изготовленный с помощью лазерной резки, может отлично подойти для этой цели. Убедитесь, что все токоведущие части закрыты. Это обеспечит вашу безопасность при работе с аппаратом.

Для подключения фазы и нейтрали к первичной обмотке трансформатора используйте существующие контактные пластины. Я рекомендую установить выключатель между одним из силовых кабелей для удобства включения и выключения устройства. Я использовал выключатель из микроволновки.

Теперь ваш аппарат готов. Пора приступать к точечной сварке!

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


About Creator

9 Replies to “Самодельный аппарат для точечной сварки из микроволновки”

  1. -)))
    У меня есть лазерный станок, но тут нет файла с раскроем корпуса -(((
    А приложенный типа CAD-файл с гайкой …. , короче после нескольких скачиваний (а вдруг) и извлечений из архива разными архиваторами (как только не поизгалялся) = итог один: (скрин)
    P.S.
    Мне конструктив понравился, даже зашёл по ссылке на первоисточник и там дают PDF, но …. -(((
    за 2.95$

  2. Фундаментальный подход к реализации, но суть конструкции не раскрыта совсем.
    Зачем CAD модель простой гайки???
    Вырезанная лазером из фанеры коробка прикольно выглядит — это единственное, что достойно внимания.
    Где самое важное этой конструкции — таймер длительности сварочного импульса?
    Без такого таймера автор будет делать просто дырки в аккумуляторах!
    Расстояние между электродами слишком велико — надо 2..3 мм.
    Как он свои «мега-гайки» не закоротил? там зазор есть вообще?
    Как обеспечивается одинаковый прижим обоих электродов? — да никак….
    З.Ы. на днях сделали точечную сварку по такому принципу, все указанные косяки «пропустили через себя», так сказать. И мы поставили таймер (ардуино) с шагом 0.05с для точного выдерживания длительности импульса.
    Только так можно будет варить аккумуляторы.

    1. якщо не секрет який вольтаж, і з чого електроди ? колись теж намагався зробити такий девайс. зробив, але результатом не задоволений лишився.

    2. такой мощности точечная сварка для сварки милимитровых листов подойдёт отлично,а в сети видел как такими болты м10 сваривают,о каких аккумуляторах вы говорите?для акб маленькой конденсатороной вполне хватит

    1. Разборка трансформатора и вследствии его сварка — нежелание автора мучатся с удалением вторички. Я срезал болгаркой обмотку с обеих краёв, потом выбивал её.
