Самодельный настольный токарный станок

08.06.2013 в Самоделные инструменты

Токарный станок 016

Всем привет! Наконец-то дошли руки и я сделал небольшой токарный станочек по дереву.

Подробные размеры и описание я давать не буду, весь принцип виден по фотографиям. Некоторые узлы станка скреплены при помощи пайки. Естественно при изготовлении агрегата в более больших габаритах понадобится сварка.

Станина с прорезью для направляющей:

Токарный станок 007

Сама направляющая вырезается из листового металла. Жены болгарина не было, так что в ход пошел электролобзик:

Токарный станок 005

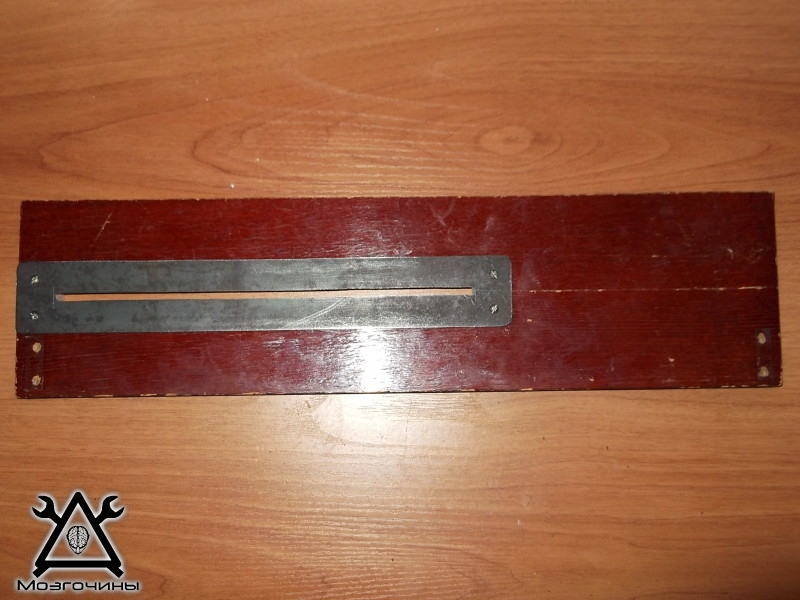

Направляющую устанавливаем на её законное место:

Токарный станок 008

Самое время поставить электродвигатель:

Токарный станок 010

Заготовка будет упираться в коронку. Выполнена она из трубки, которая запрессована и припаяна к предварительно округлённой гайке:

Токарный станок 003

Для упора резца необходим подручник. Вот он в разборе:

Токарный станок 011

И на месте:

Токарный станок 012

С другой стороны от двигателя заготовку держит задняя бабка. Я сделал её из полоски металла, которой в последствии был придан прямой угол:

Токарный станок 013

Ставим на направляющую:

Токарный станок 014

Если до кого то не дошло, то с обратной стороны всё удерживается вот так:

Токарный станок 015

Теперь переходим к испытанием этого чудо аппарата. Сейчас попробую сделать какую-нибудь фигнюшку. Подравниваем заготовку:

Токарный станок 017

В ходе работы получаю огромное удовольствие, сразу вспомнилось как когда-то на уроках труда в школе я этим занимался.

Токарный станок 018

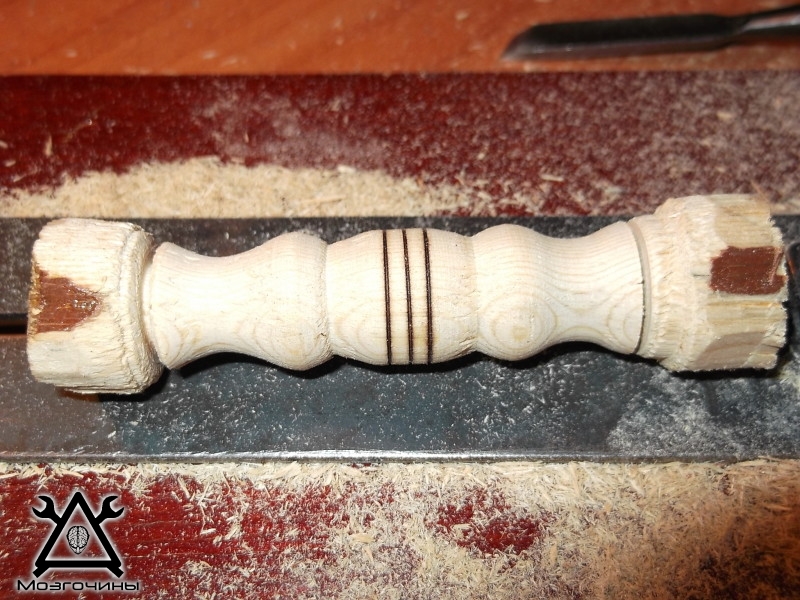

Вот что получилось:

Токарный станок 019

Станком доволен. Конечно подвёл движок, маловато мощности, но другого небыло.


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

22 ответа на Самодельный настольный токарный станок

  1. Молодец!

  2. С приобретением серьёзного станка, надобность в этом отпала.

    Отдам станок за 1000 мозгобаксов + деньги на расходы за пересылку.

    Заинтересованным писать в личные сообщения.

  3. дело в том что бабка не вращается а без вращения примитивная бабка дымит и деталь разбалтывается!

    • Нужно капнуть масла чтоб не дымила. Деталь не разбалтывается, задний упор пружинит.

  4. Выглядит довольно круто и миниатюрно 🙂 Мне нравится)))

  5. Нашел станок по конструкции гораздо проще моего, точнее проще в изготовлении:
    http://youtu.be/vBcS3iSkhc0?t=2m2s
    Возможно кому-нибудь пригодится такой вариант исполнения.

  6. Хорошая.простая конструкция!

  7. Спасибо за идею. Буду собирать подобный, но движок возьму от старой советской электромясорубки. Привод тоже планирую сделать прямой.

  8. Интересно подойдёт ли моторчик от стелоомывателя девятки.

    • C таким моторчиком будешь только карандаши точить. Чем мощнее движок, тем лучше.

  9. Сделал ручку для напильника.

  10. Автор Молодец!!!

  11. Полноценно опробовал станок, вот результат:

  12. класненько, молодец

  13. помню лет 13 было, я делал себе с 12в моторчика похожий станок, это меня вдохновил урок труда, когда я впервые увидел, и попробовал токарный станок в деле))
    Ну естественно на 12в моторчике далеко не уедешь, но какой кайф был, сам сделал, сидел всякие палочки обтачивал. Ну конечно потому разобрал, куда-то в другое место использовал моторчик, но было прикольно)
    Автор молодчина 😉 , творческих успехов вам =)

  14. тарахтит как зверь! )) какой движок использовали? крыльчатка сзади — это вентилятор от компа?

  15. Достойная работа! Думаю вылезет в топ 20!

  16. Мечта, сделать себе такой-же. Здорово.
