Самодельный сверлильный станок для печатных плат

Захотелось собрать станочек для сверления печатных плат и прочей мелочёвки, варианты по типу цанговый патрон прямо на валу моторчика меня не устраивали. Нужно было что-то посерьёзнее, но не как не решался начать строить станок с нуля. Но тут удачно подвернулся сломанный (после пожара) самодельный микросверлильный, который я взял за базу к своей поделке, точнее его восстановил.

Первоначальный вид станка я не заснял, состояние было очень плачевное. Имелась шпиндельная бабка, заклинивший в ней шпиндель, механизм перемещения шпинделя, колонна и основание.

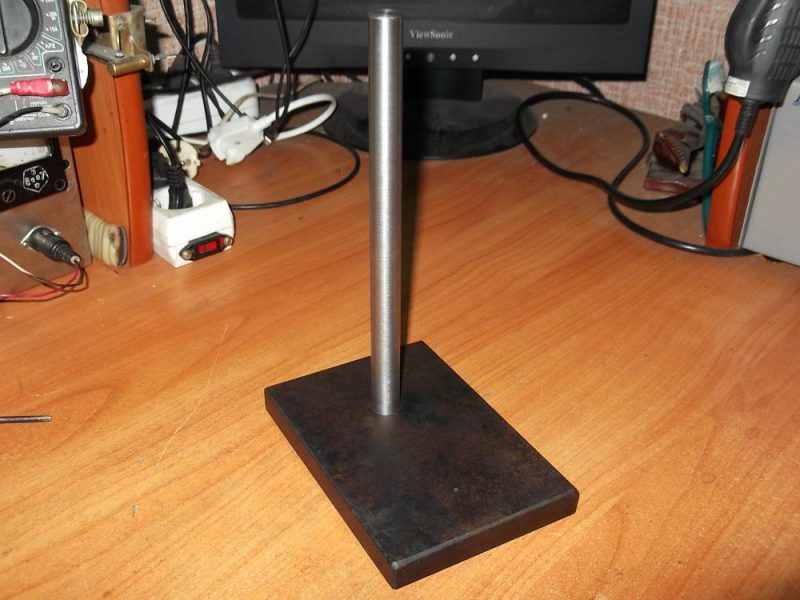

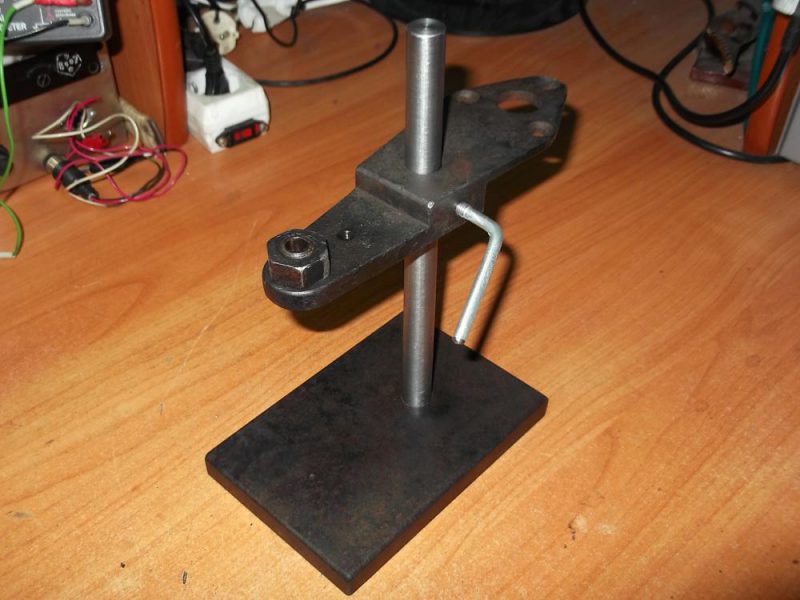

Первым делом была выточена новая колонна, старая была сильно деформирована:

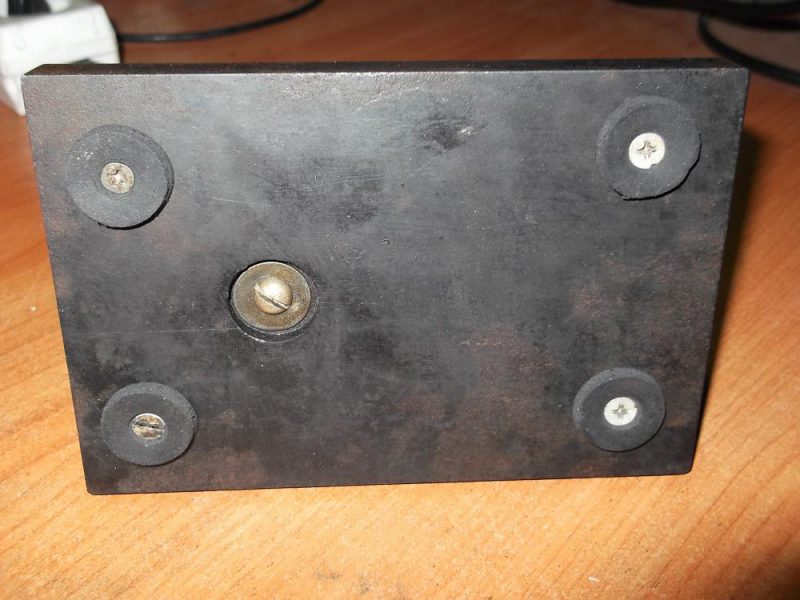

На основание прикрутил резиновые ножки:

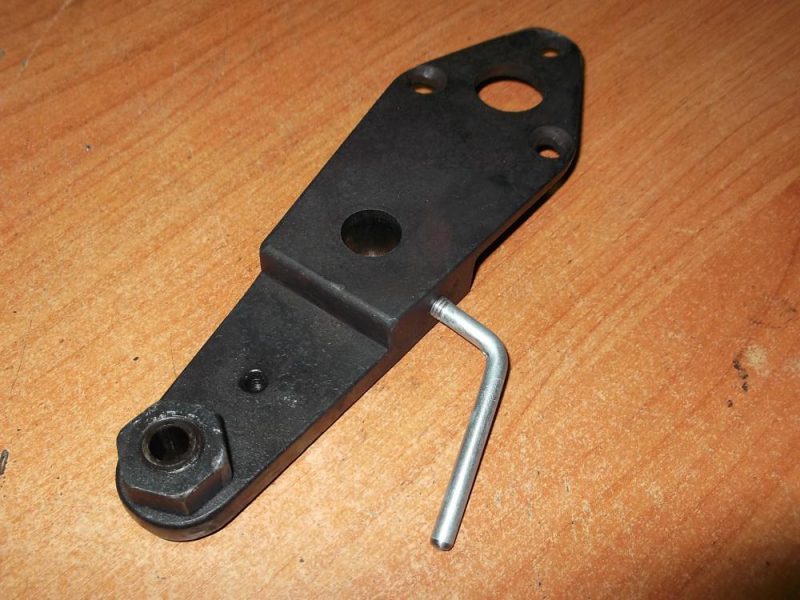

ШБ. Старый стопорный винт м4 при попытке откручивания был сломан. Сделал новую ручку из болта м6:

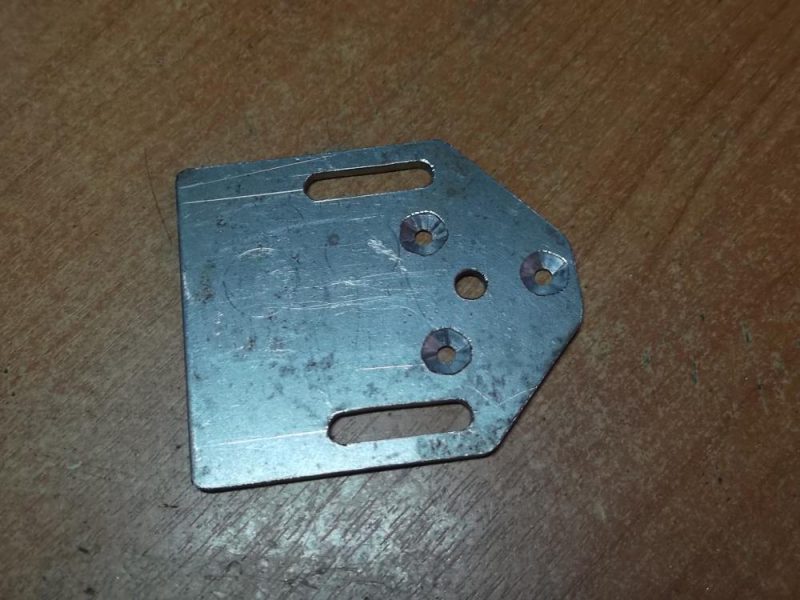

Сначала хотел поставить асинхронник 220 вольт 6 ватт, но потом был куплен коллекторник на 12 вольт 12 ватт. Крепиться к ШБ будет через переходную пластину:

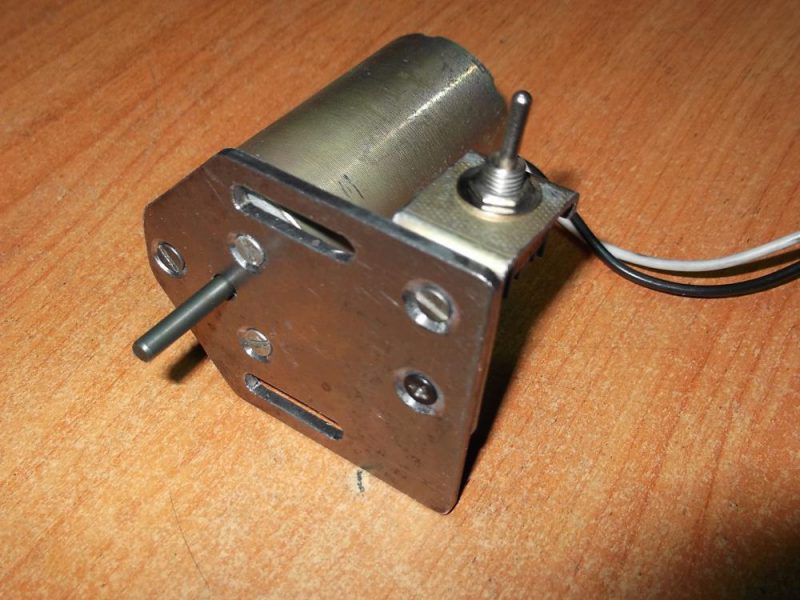

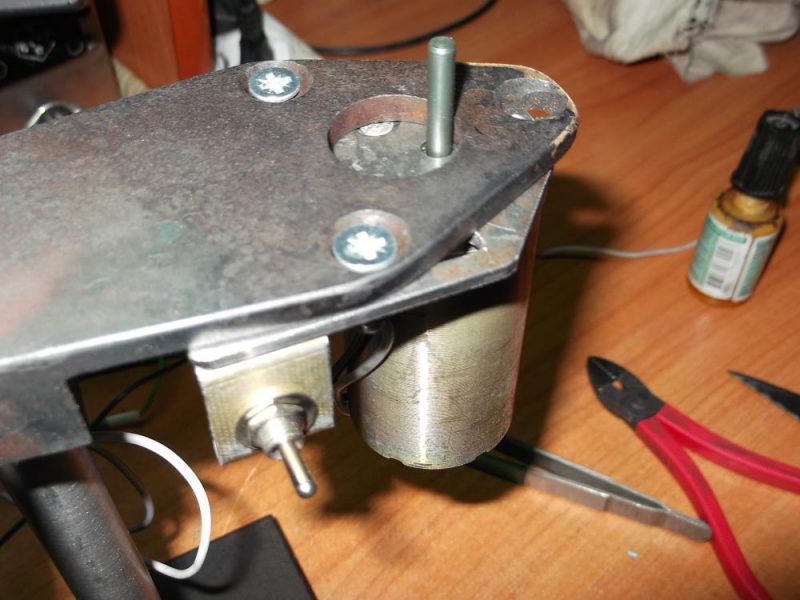

На неё же установлен тумблер:

Шкив для двигателя подобрал готовый:

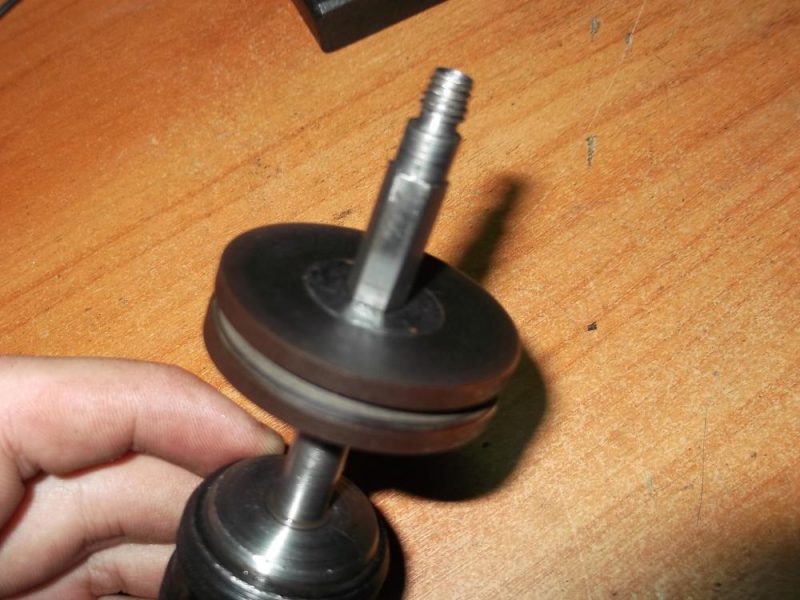

Выточил новый шпиндель. Времени убил больше всего, шестигранник делал напильником:

Новый шкив выточил из эбонита:

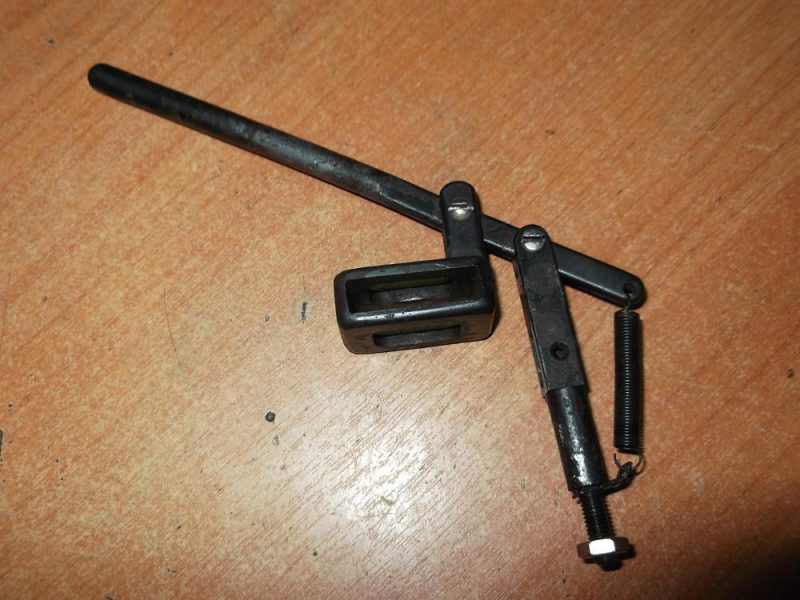

Механизм перемещения шпинделя:

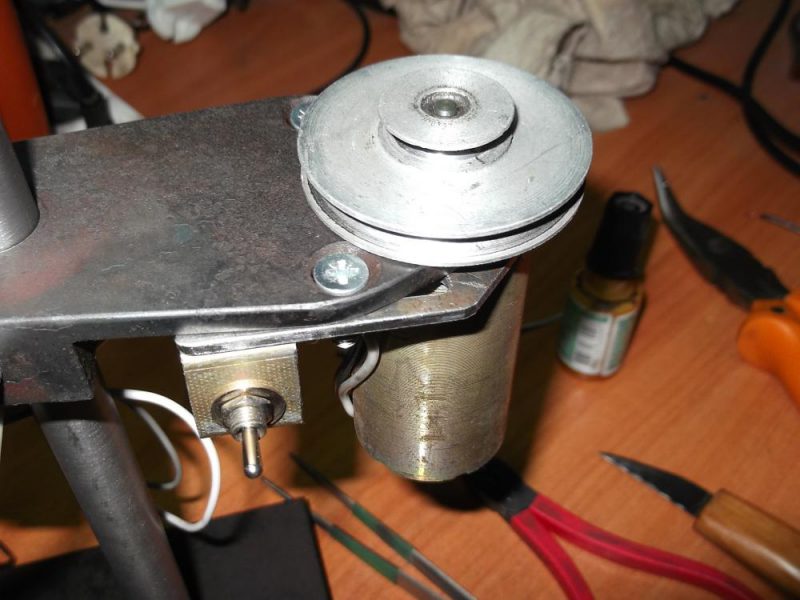

Всё в сборе:

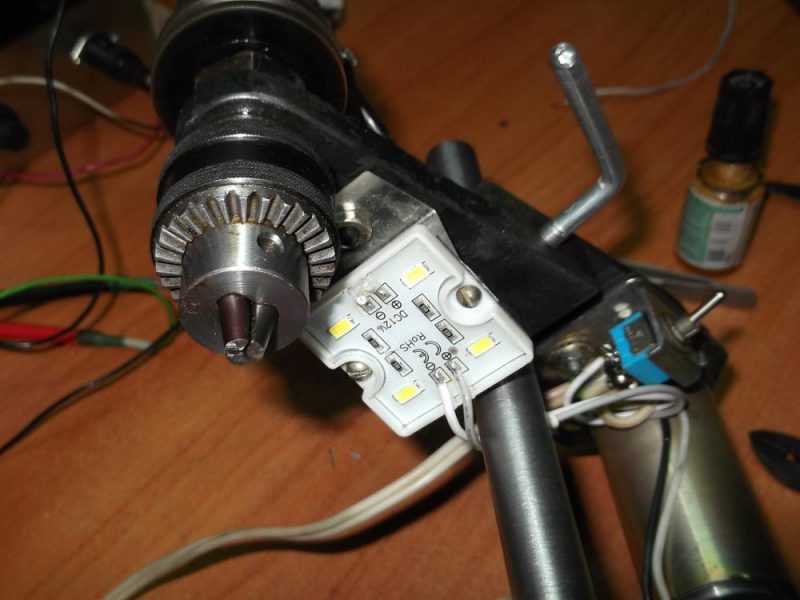

Светодиодная подсветка, включающаяся вместе с двигателем:

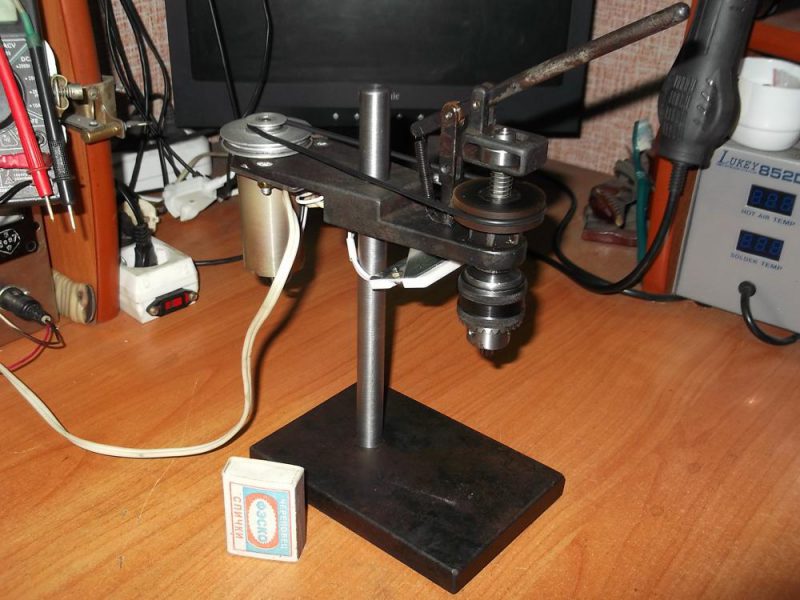

Восстановленный станок:

Станочком доволен. Поставил коллекторный электродвигатель для регулирования оборотов напряжением (в планах ШИМ) но мощности оказалось впритык, и от этой идеи я отказался. С асинхронником станочек работал бы в разы тише…
