Щуп для проверки плоских батареек своими руками


Notice: Undefined index: host in /www/mozgochiny.ru/wp-content/plugins/cas/cas.php on line 131

Щуп для проверки плоских батареек своими руками

Специально для mozgochiny.ru

Измерение напряжения на плоских батарейках довольно хлопотное занятие, особенно это касается крошечных батареек для часов и слуховых аппаратов. Данная самоделка выполняет две важные функции: она удерживает батарейки во время проведения измерений и выдаёт пользователю истинные измерения напряжений, благодаря тому, что батарейка находится под нагрузкой. Даже «мертвый элемент питания» иногда может выдать что-то похожее на "правильное напряжение", если измерение проводится современным цифровым мультиметром с высоким импедансом. Небольшая нагрузка сделает измерение более точным.

Щуп для проверки плоских батареек своими руками

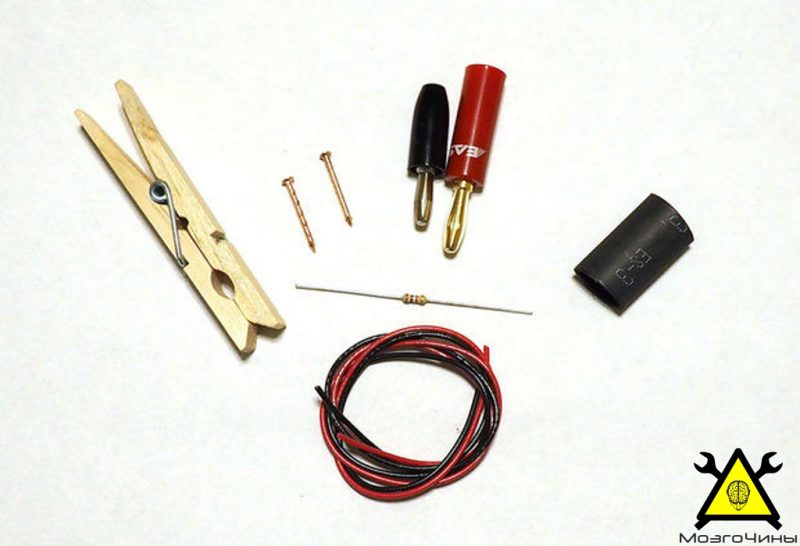

Шаг 1: Необходимые материалы

Щуп для проверки плоских батареек своими руками

  • Прищепка.
  • Пара небольших медных гвоздей.
  • Нагрузочный резистор мощностью 1/4 Вт и номиналом сопротивления в пределах от 510 до 2000 Ом. Резистор 1000 Ом обеспечивает нагрузку 1 миллиампер на вольт.
  • Два штекера типа "банан" (красный и черный).
  • Провода.
  • Термоусадка диаметром 9 - 12 мм.

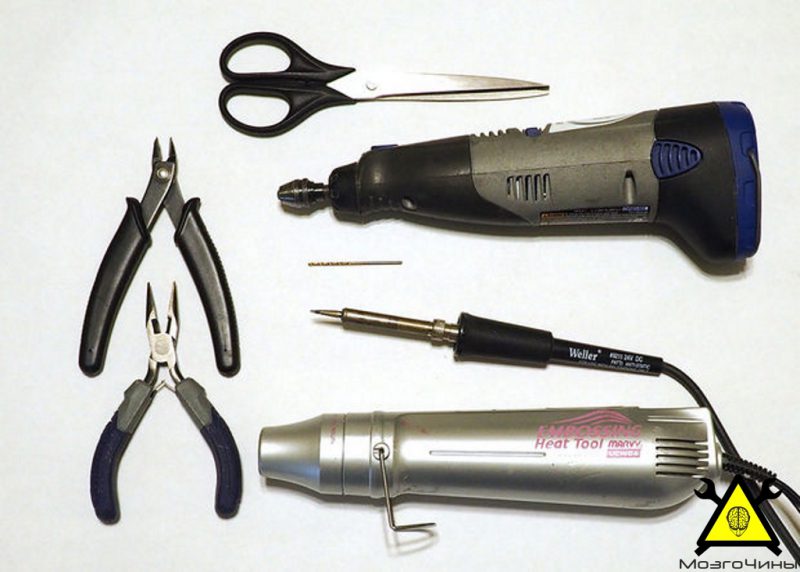

Шаг 2: Необходимые инструменты

Щуп для проверки плоских батареек своими руками

  • Мини-дрель+сверло 1,5 мм;
  • Кусачки;
  • Плоскогубцы;
  • Ножницы.
  • Паяльник;
  • Фен;
  • Наборной скальпель.

Шаг 3: Сверлим прищепку

Щуп для проверки плоских батареек своими руками

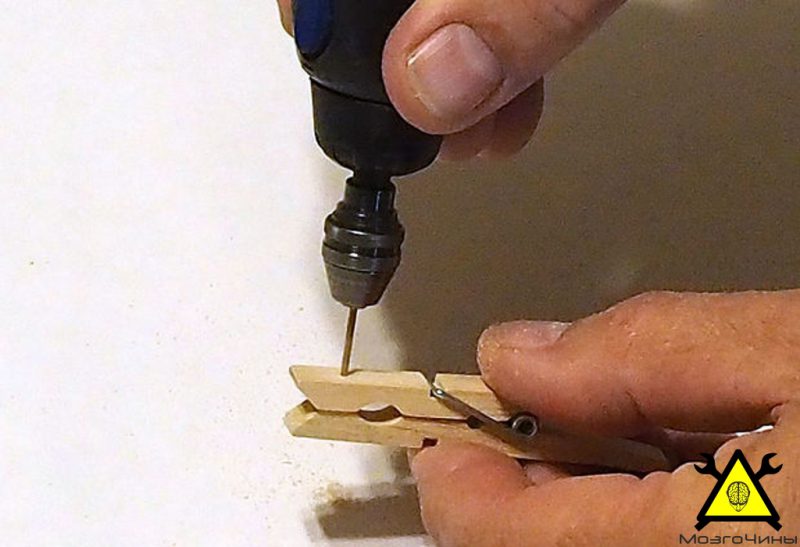

Просверлим два сквозных отверстие в сторонах прищепки.

Шаг 4: Установка гвоздей

Щуп для проверки плоских батареек своими руками

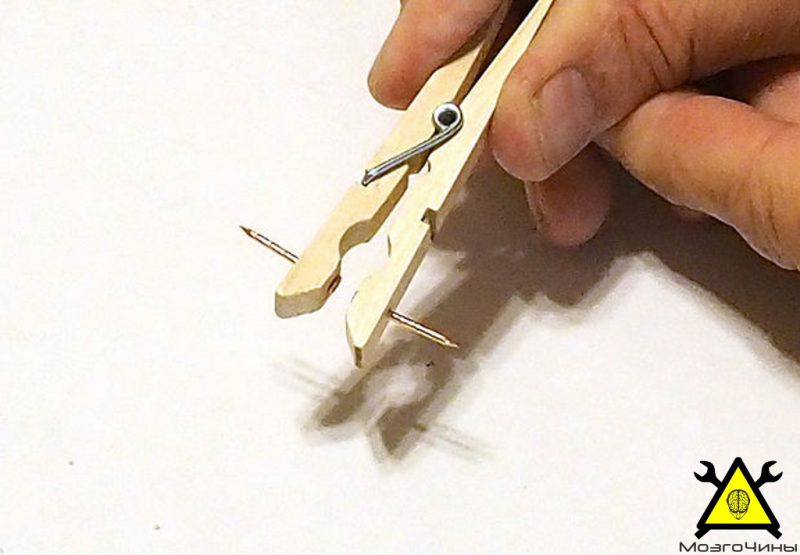

Запрессуем гвозди в сделанные отверстия, используя плоскогубцы.

Щуп для проверки плоских батареек своими руками

Шаг 5: Подготавливаем провода

Щуп для проверки плоских батареек своими руками

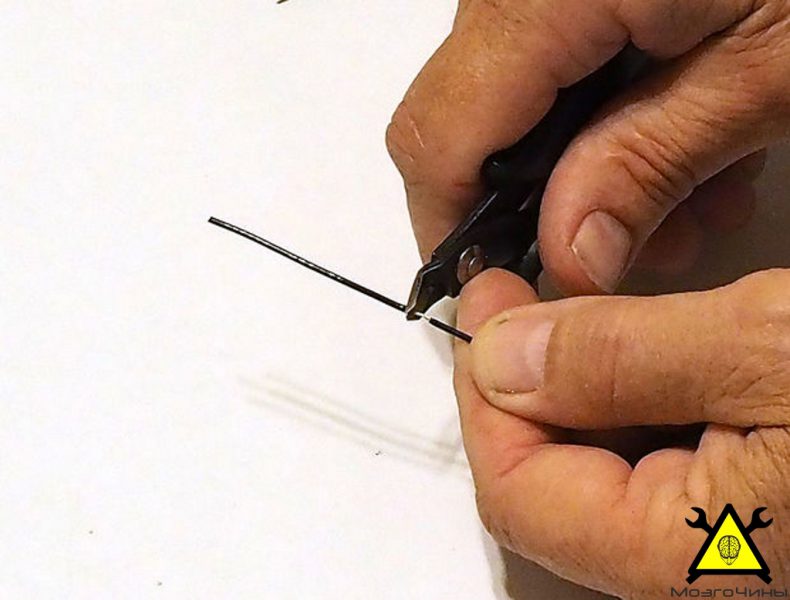

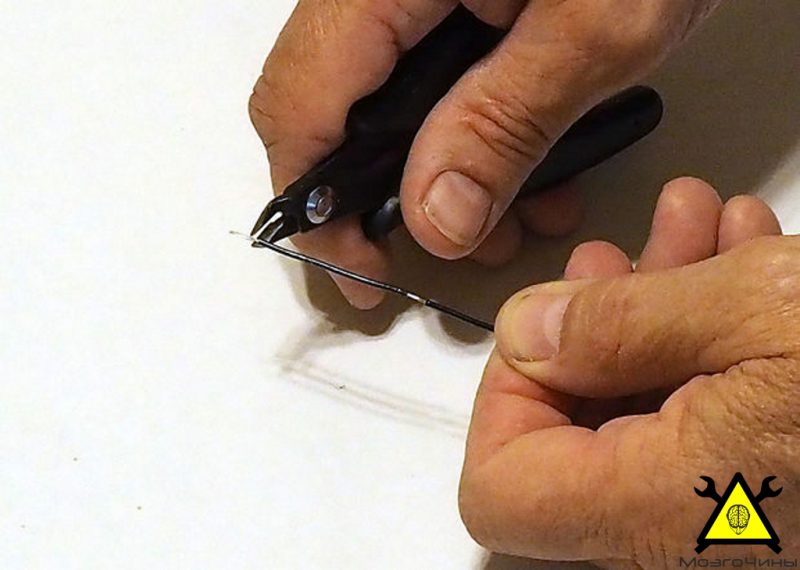

Для начала аккуратно зачистим небольшой участок (длиной около 3 мм) в 5 см от конца каждого провода. Затем удалим около 9 мм изоляции с концов проводов.

Щуп для проверки плоских батареек своими руками

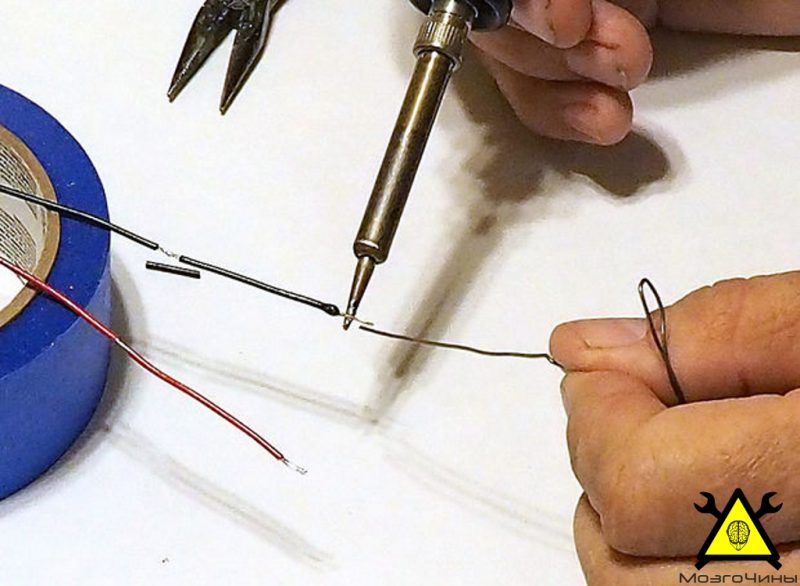

Залудим открытые участки.

Щуп для проверки плоских батареек своими руками

Шаг 6:

Щуп для проверки плоских батареек своими руками

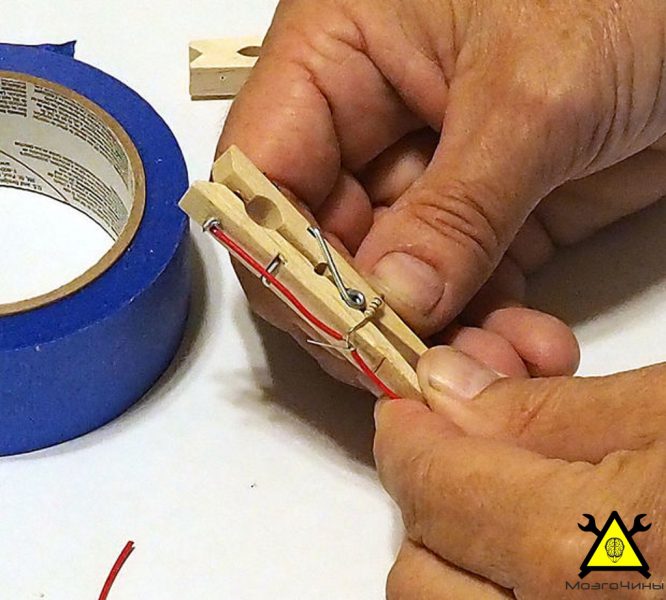

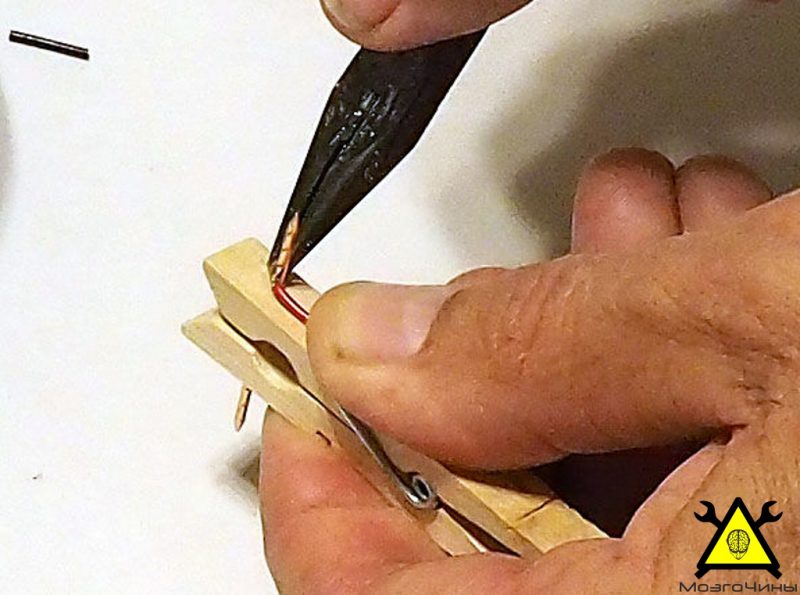

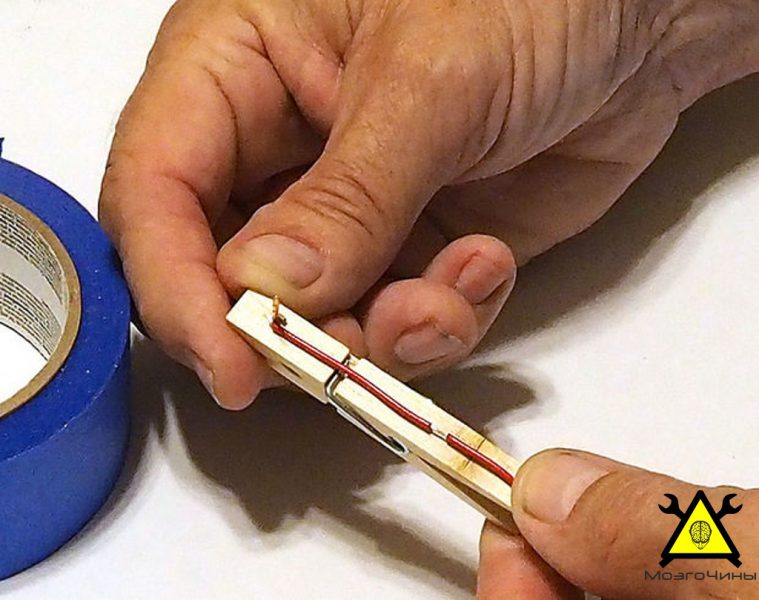

Обернём концы проводов вокруг основания гвоздей.

Щуп для проверки плоских батареек своими руками

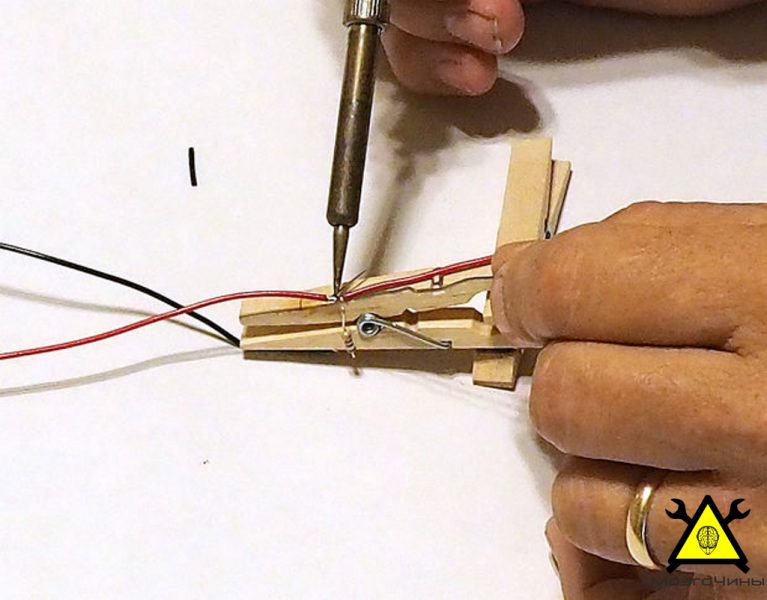

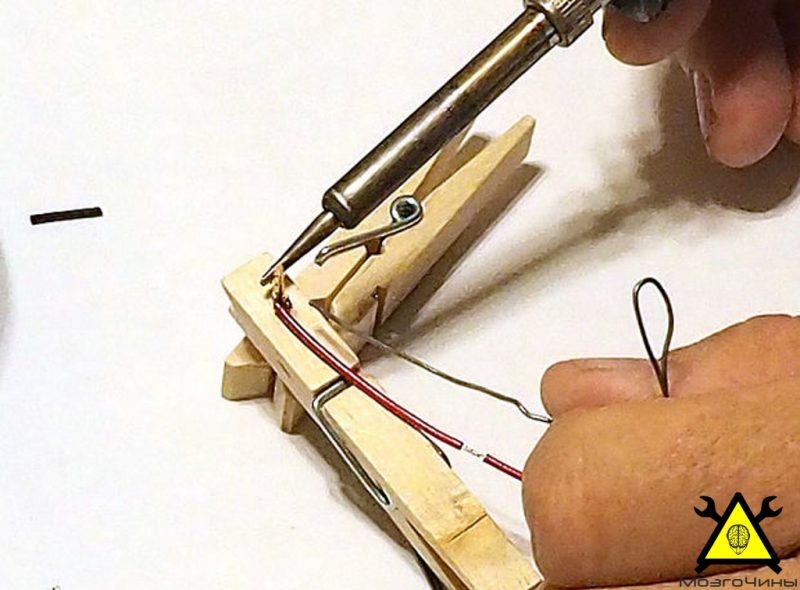

Шаг 7: Припаиваем провода

Щуп для проверки плоских батареек своими руками

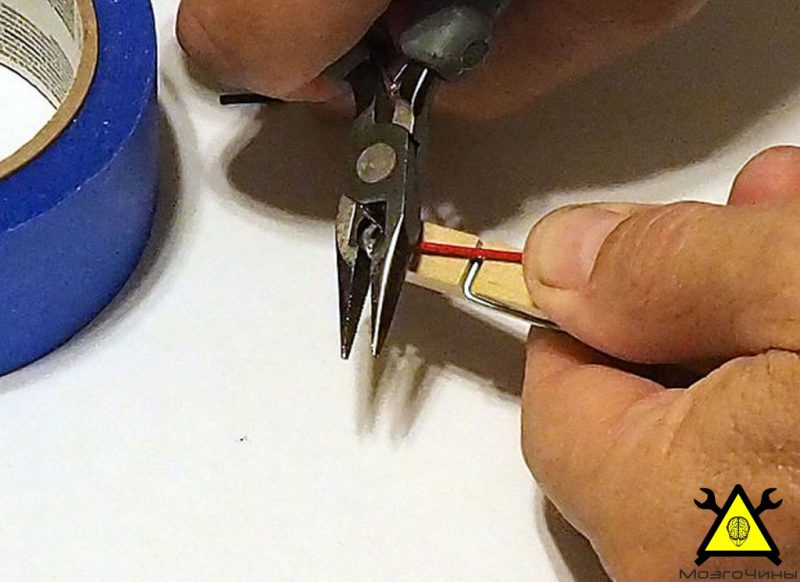

Осторожно припаяем провода, после чего откусим лишнее.

Щуп для проверки плоских батареек своими руками

Шаг 8: Закрепляем нагрузочный резистор

Щуп для проверки плоских батареек своими руками

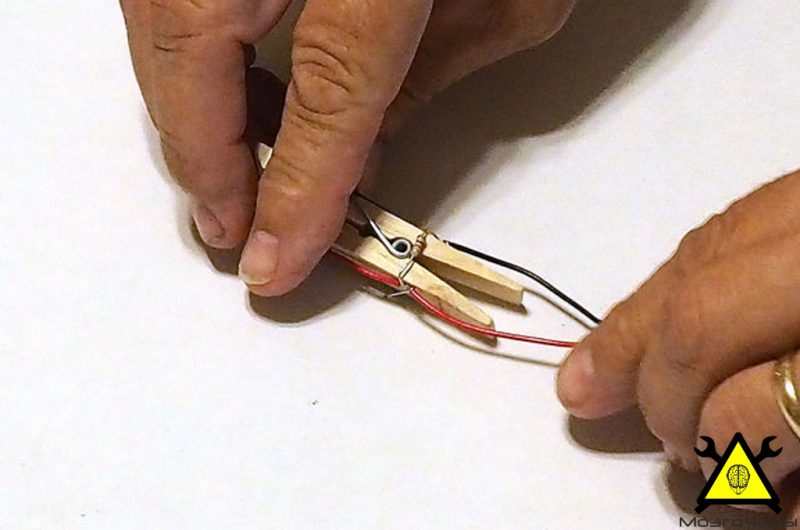

Обернём выводы резистора вокруг оголенных участков, обрезав лишнее.

Щуп для проверки плоских батареек своими руками

Щуп для проверки плоских батареек своими руками

Шаг 9: Изолируем соединения

Щуп для проверки плоских батареек своими руками

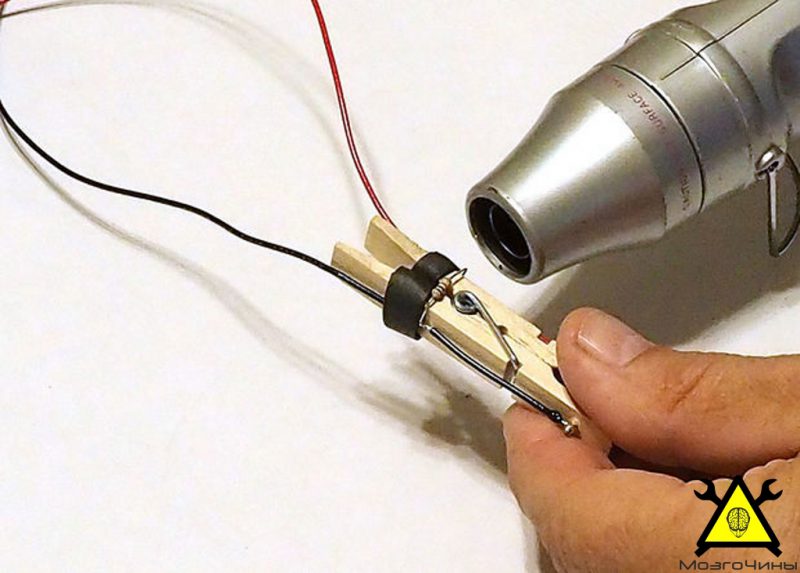

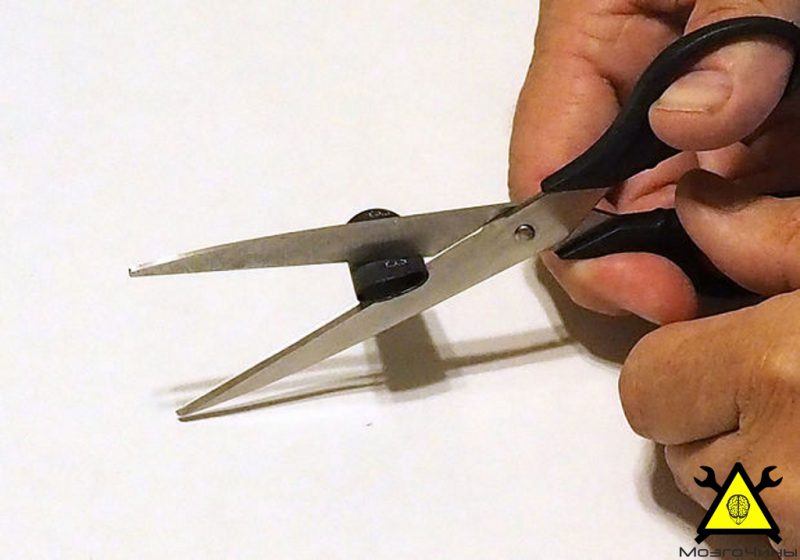

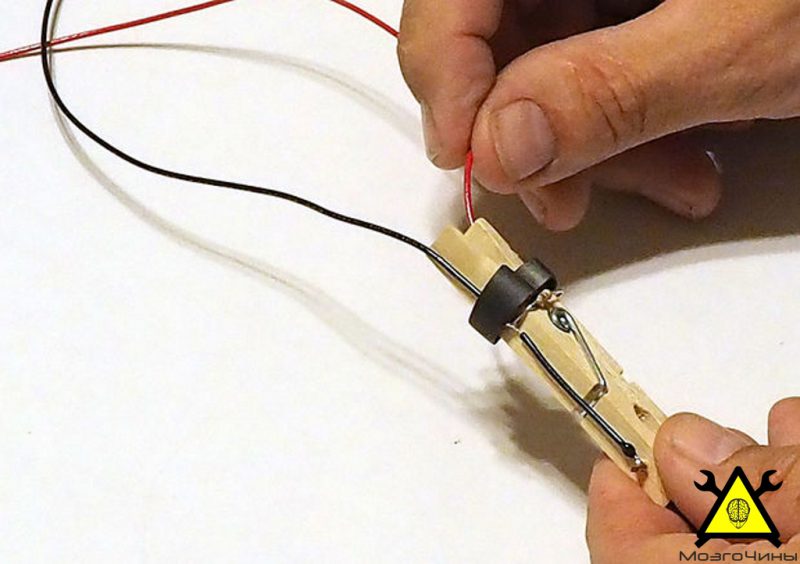

Отрежем два коротких куска термоусадки, а затем наденем их, как показано на фотографии. Усадим трубки с помощью фена.

Щуп для проверки плоских батареек своими руками

Щуп для проверки плоских батареек своими руками

Шаг 10: Проверка

Щуп для проверки плоских батареек своими руками

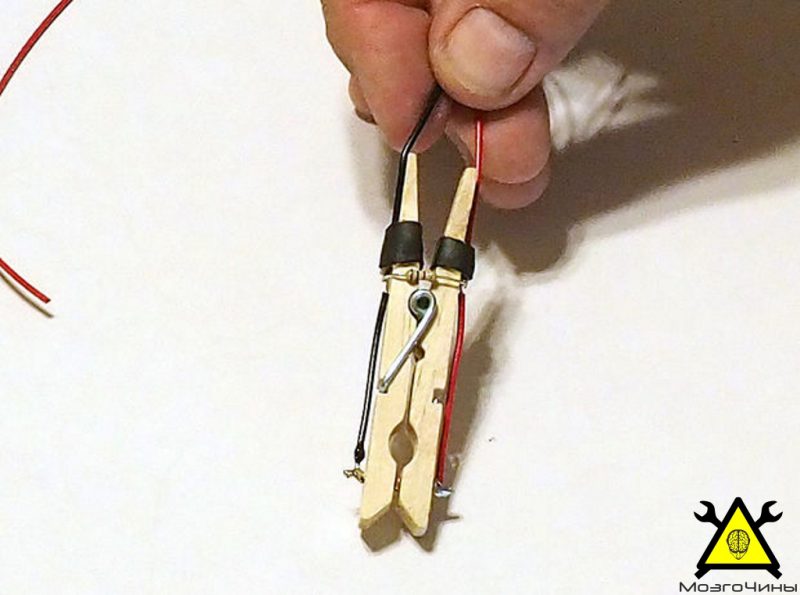

Убедимся, что провода защищены, а резистор не касается пружины.

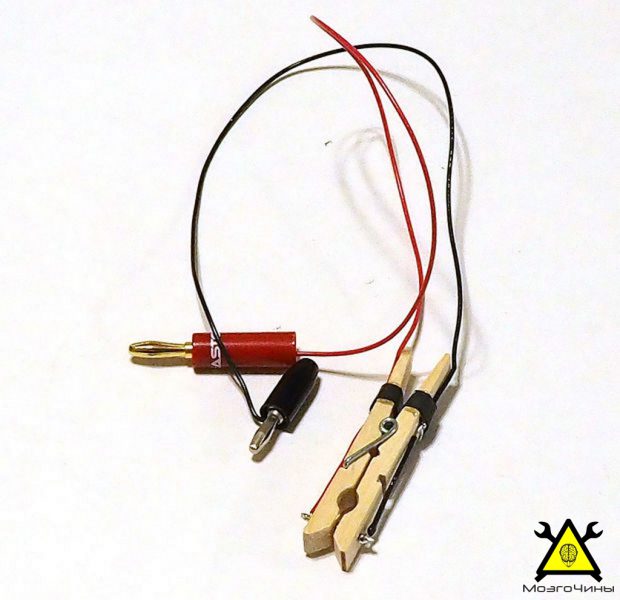

Шаг 11: Установка "бананов"

Щуп для проверки плоских батареек своими руками

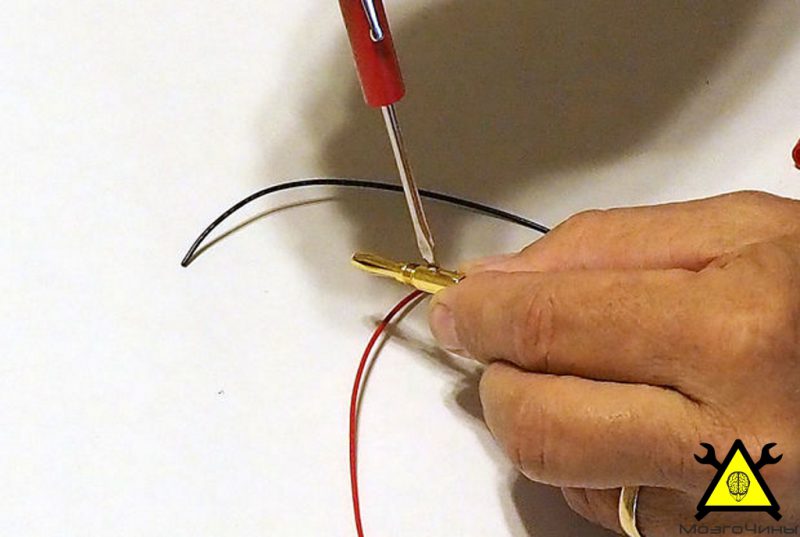

Закрепим провода в штекерах.

Щуп для проверки плоских батареек своими руками

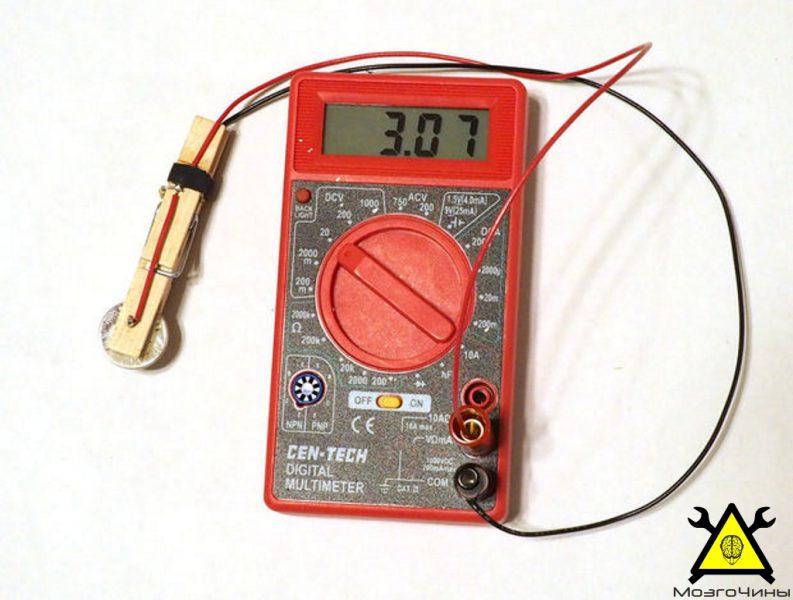

Шаг 12: Тестируем поделку!

Щуп для проверки плоских батареек своими руками

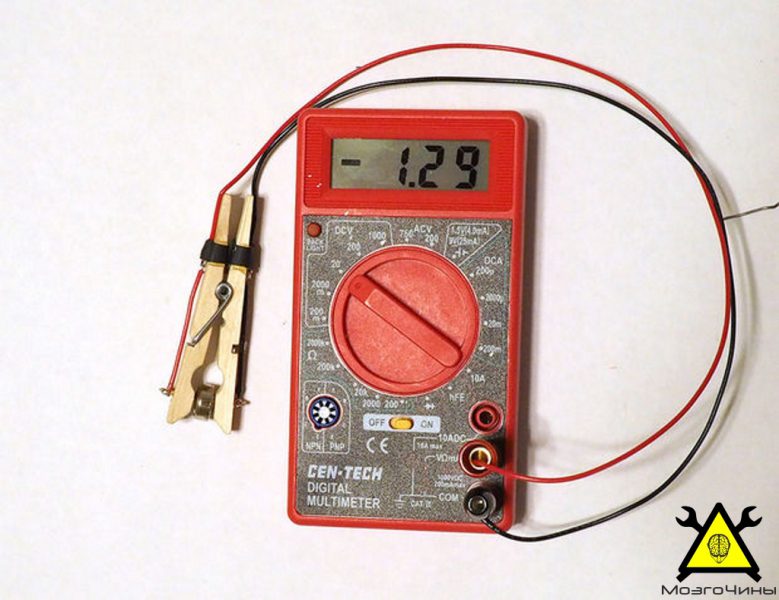

Установим штекеры в гнезда мультиметра. Переведём мультиметр в режим измерения постоянного напряжения (20 В). Откроем прищепку и установим батарею. Не беспокойтесь о полярности. Если вы перепутаете полюса, то значения напряжения будет иметь отрицательное значение. Закроем прищепку и увидим показания на дисплее.

Щуп для проверки плоских батареек своими руками

Щуп для проверки плоских батареек своими руками

На этом всё! Спасибо за внимание!
