Каркас для палатки своими руками: чертежи и необходимые материалы

Каркас для палатки своими руками: чертежи и необходимые материалы

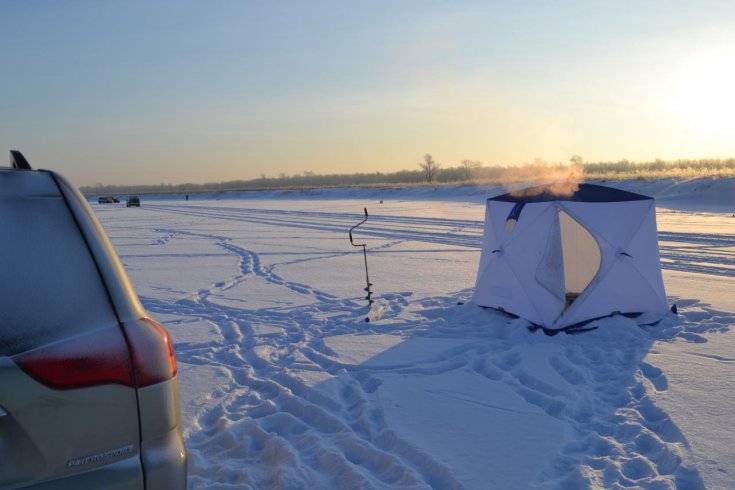

Палатка — незаменимая вещь на зимней рыбалке

Планируя зимнюю рыбалку, необходимо предусмотреть множество ситуаций, в которых могут оказаться любители этого экстремального отдыха.

Каркас для палатки своими руками: чертежи и необходимые материалы

Самостоятельно изготовленная палатка, а также оборудование ее необходимыми предметами быта, учтет все индивидуальные потребности создателя, и тем самым не только сохранит его здоровье, но и обеспечит необходимый комфорт и безопасность в тяжелых погодных условиях.

Каркас для палатки своими руками: чертежи и необходимые материалы

Типы палаток для зимней рыбалки

В зависимости от конструкционных особенностей, зимние палатки подразделяются на конкретные модели.

Зонт

Зонт

Это самые простые конструкции, которую легко собирать и устанавливать. Чтобы сделать каркас такой палатки, следует использовать прочные, но легкие материалы. В качестве тента для накрытия больше подойдут синтетические ткани или их комбинации с брезентом.

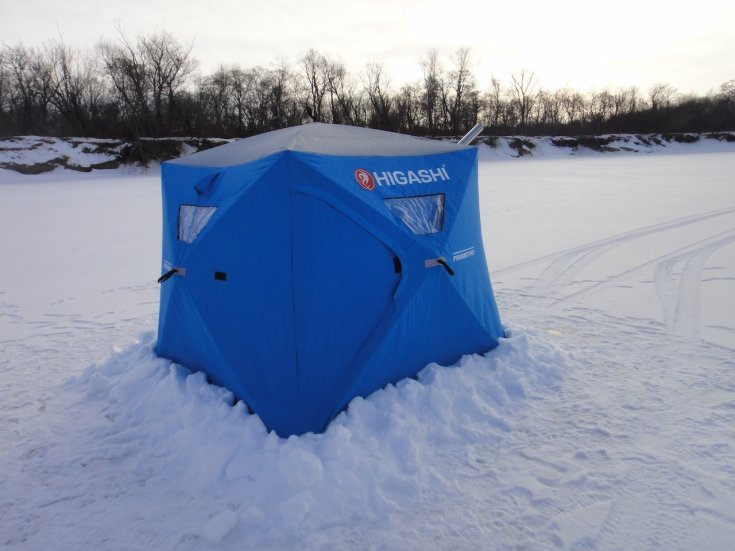

Автоматические палатки

К положительным качествам этого типа можно отнести быструю сборку конструкции (благодаря наличию гибких металлических полос времени на раскладывание и установку палатки уходит не более 20 секунд), легкость, мобильность.

Но есть и свои минусы, в частности плохая сопротивляемость ветру, особенно при сильных его порывах. За счет особенностей каркаса устойчивость палатки нельзя улучшить никакими средствами (растяжками, колышками и др.). Имеет низкую жесткость, при неправильной сборке может погнуться и поломаться.

Автоматический тип зимних палаток идеально подходит для однодневной рыбной ловли. Палатка-автомат еще называется палатка-пружина. Учитывая компактность конструкции, удобна при частом перемещении по льду.

К категории автоматических палаток относятся:

  1. Палатка в виде зонта.
    Ее конструкция является аналогом обыкновенного зонта от дождя, устанавливается и демонтируется очень быстро, удобна при эксплуатации. В качестве материалов для такого каркаса используют прочные и жесткие прутки из дюраля, а для тента – брезент или синтетику.Несмотря на малый коэффициент паропроницаемости, зимние палатки из синтетики пользуются большим спросом среди рыболовов.

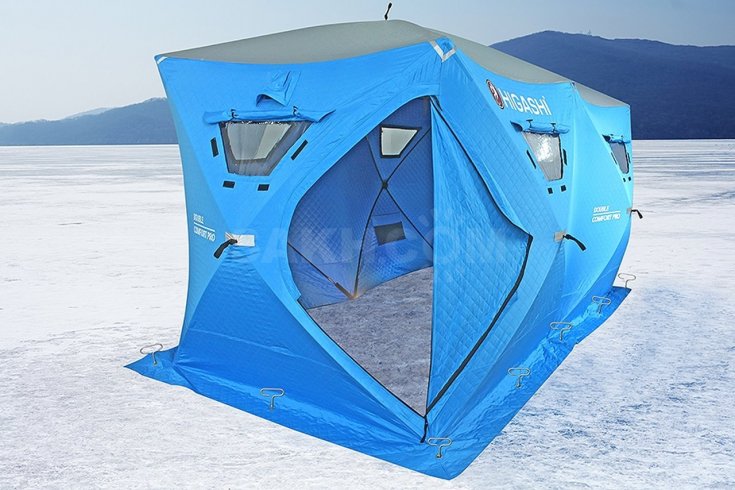

  2. Палатка в виде куба. Главное достоинство такой палатки – это значительный внутренний объем, увеличенный за счет выпуклых наружу стенок каркаса (в ней можно стоять и не ощущать дискомфорт при движениях). Для изготовления каркаса применяют стекловолокно, имеющее повышенный показатель прочности. Хорошо удерживает заданную форму и не накапливает конденсат на крыше. Благодаря использованию теплосберегающего материала для производства кубических палаток, в них можно спокойно пользоваться печками. На окнах предусмотрены специальные клапаны для вентиляции воздуха. Недостаток: низкая устойчивость против сильного порыва ветра, палатку может унести.

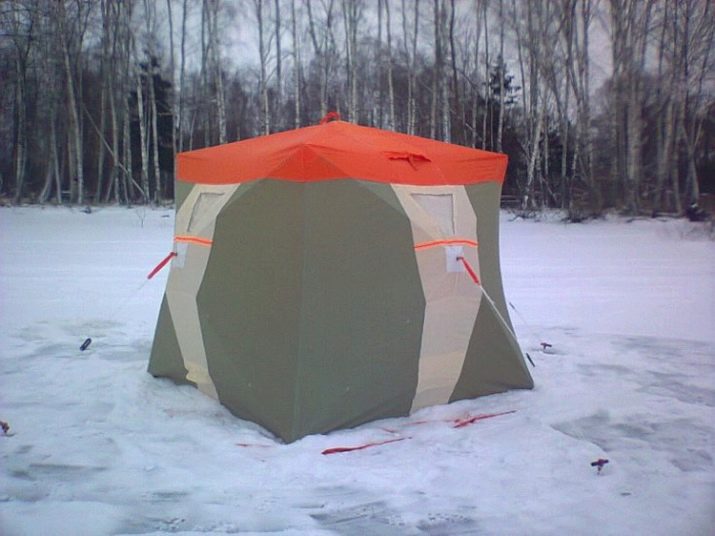

Каркасная

Каркасная

Состоит эта палатка из нескольких раскладных дуг и тента, которым накрывается этот каркас. Можно смело сказать, что это тот же самый простой вариант, но его долго собирать и разбирать. К тому же, она не отличается особой прочностью. Поэтому, рыболовы достаточно редко приобретают подобную конструкцию.

Дуговые палатки

Зимняя палатка своими руками: как изготовить?
Особенность этого типа палаток состоит в его ручной сборке: тент крепится к дугам за счет крючков. Как правило, для каркаса используют 2-3 дуги, которые находятся на внешней стороне тента.

Для изготовления дуг выбирают либо металл, либо стеклопластик. Конечно, если дуги металлические или алюминиевые, стоимость палатки будет в несколько раз выше. А вот стеклопластик при своей относительной дешевизне имеет низкую сопротивляемость к внешним перепадам температуры (на морозе очень часто лопается).

Дуговые зимние палатки считаются оптимальным решением для ночной рыбной ловли.

Они выполнены из прочных материалов, хорошо переносят перепады температуры, лучше сопротивляются порывам ветра, удерживают тепло, надежные в эксплуатации.

Наш следующий раздел как раз о том, как изготовить надежную зимнюю палатку своими руками.

Виды металлических стоек

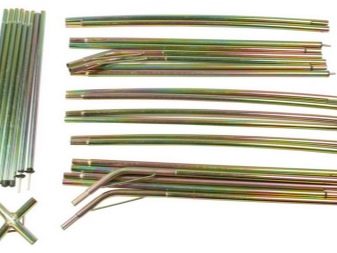

Дуги для палатки могут быть выполнены из металла, но здесь есть свои нюансы. Лёгкие титановые детали обладают максимальной прочностью и при этом гибкостью, однако, это крайне дорогой материал, из-за чего для каркаса не используется. Если брать стальные стойки, то несмотря на их прочность, они тяжелы и не отличаются пластичностью.
Каркас для палатки своими руками: чертежи и необходимые материалы
Каркас для палатки своими руками: чертежи и необходимые материалы

Их применяют, но для палаток, которые не предусмотрено переносить.

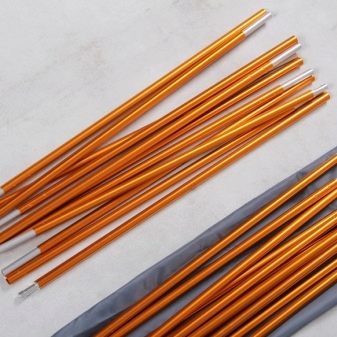

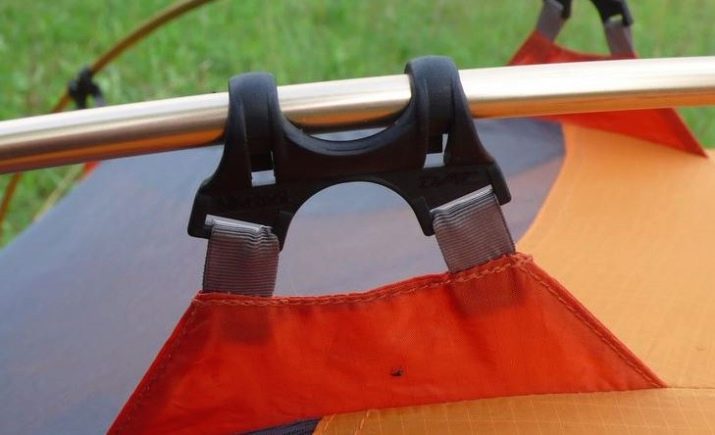

Для современных мобильных конструкций самыми подходящими считаются дуги из алюминиевых сплавов – такой каркас отличается упругостью, прочностью, его можно ремонтировать. Материал долговечен, и даже спустя 5-7 лет эксплуатации трубы остаются прямыми и гибкими. Особенно предпочтителен алюминиево-магниевый сплав, который обладает многими полезными качествами:

Каркас для палатки своими руками: чертежи и необходимые материалы

Востребованные маркировки – 7001-T6 (дуги DAC) и 7075-T9 (от производителя Easton). В настоящий момент универсальным, прочным и долговечным материалом с малым весом считается алюминиевый сплав TH72M, используемый в дугах серий PL, NSL, FeatherLite корейской компании DAC.

Требования к самодельной палатке

Особых требований к летнему варианту снаряжения не предъявляют. Оно должно быть легким, но и это не обязательно. Рыбаки часто путешествуют на машине. Зимняя рыбалка – это сложные климатические условия, когда от правильно изготовленной самодельной палатки зависит не только комфорт и улов, но и безопасность.

Общие требования:

  1. Небольшой вес и размеры. Она должна быть компактной в сложенном состоянии, легко помещается в рюкзак.
  2. Возможность передвижения в собранном виде. Это важно для зимней рыбалки.
  3. Ткань плотная, но с возможностью пропускать воздух. Причина – в самодельной палатке для рыбалки иногда разводят открытый огонь.
  4. Устойчивость к ветровым нагрузкам.

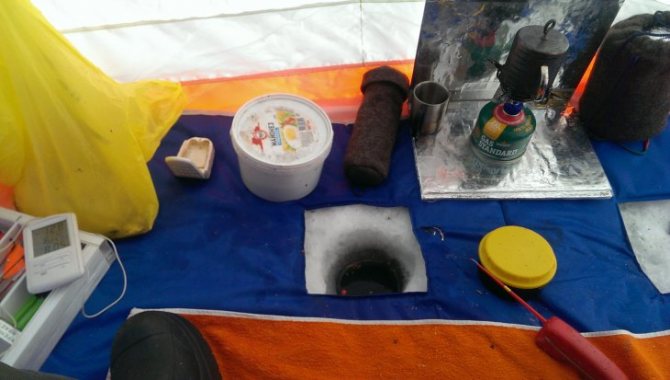

Обустройство внутреннего пространства делают самостоятельно. Не рекомендуется разбивка на несколько секций, но можно сделать удобные карманы для хранения инвентаря, рыболовных снастей. Цвет тента яркий, это повышает безопасность, палатка будет видна издали.

Общие требования к укрытию для зимней ловли рыбы

Несмотря на то, что магазины в изобилии предлагают рыболовные снасти и принадлежности для зимней ловли рыбы, многие рыбаки предпочитают самостоятельно изготовить укрытие для ловли рыбы зимой.

Каркас для палатки своими руками: чертежи и необходимые материалы

Главным требованием к укрытию является создание благоприятных условий для подледного лова рыбы в непогоду. В ней человек должен чувствовать себя комфортно продолжительное время и не страдать от мороза и порывистого ветра.

Каркас для палатки своими руками: чертежи и необходимые материалы

При самостоятельном изготовлении палатки следует учитывать, что к месту вылова ее нужно будет доставлять вручную, следовательно, существуют ограничения по весу укрытия.

Каркас для палатки своими руками: чертежи и необходимые материалы

Убежище должно быть предельно простым и надежным по своей конструкции, уверенно стоять на льду.

Каркас для палатки своими руками: чертежи и необходимые материалы

Для устройства пола при самостоятельном изготовлении убежища используйте листовой вспененный полистирол толщиной двадцать миллиметров и накройте его прорезиненной тканью. Это позволит сохранить ноги в тепле даже при сильном морозе.

Каркас для палатки своими руками: чертежи и необходимые материалы

Самостоятельное изготовление палатки

Решая вопрос, как сделать палатку своими руками, не нужно бояться, что потребуются особые знания или навыки.

Весь рабочий процесс разбивается несколько этапов, последовательное выполнение которых, даже новичку позволяет легко выполнить задуманное.

Используемые материалы

Когда палатка изготавливается собственноручно, существуют особые условия, которым должна соответствовать готовая конструкция. Она должна оказаться устойчивой, чтобы не потерять свою форму не только при долговременном использовании, но также при ливнях, порывах ветра и иных погодных проявлениях. Помимо этого, важно, чтобы ее было не так сложно транспортировать и устанавливать, а размер подходил для того количества людей, которые планируют ее использовать. Все вышеприведенные факторы и определяют, какие именно используются материалы.

Главное требование – важно, чтобы они оказались плотными, непромокаемыми и не очень тяжелыми.

К примеру, для покрытия специалисты рекомендуют применять тонкий брезент, ткань для парашюта, перкаль – обычный или прорезиненный, стретч-ткань, предназначенная для изготовления непромокаемой одежды, баннера или именно для палатки.

Если говорить о плотности, измеряемой в граммах на квадратный метр, то наилучший показатель у палаточного полотна – 260, далее следует плащевая ткань с показателем 200 и прорезиненный перкаль, плотность которого доходит до 250 граммов на квадратный метр. Когда цель – изготовить тент, то подойдет пленка из полиэтилена, плотность которой колеблется от 50 до 100 граммов на квадратный метр.

Каркас формируется из материала легкого, но в то же время прочного. Причем вовсе не обязательно приобретать новый товар – подойдут алюминиевые трубки от раскладушки, ПВХ-трубы, палки для лыж. Также подойдут полипропиленовые заготовки. Пластиковые конструкции лучше не использовать, так как устойчивостью они не отличаются.

Каркас для палатки своими руками: чертежи и необходимые материалы

Для работы придется запастись такими инструментами

Каркас для палатки своими руками: чертежи и необходимые материалы

Большинство палаток, изготовленных самостоятельно рыболовами, умещаются в рыболовный ящик. Ящик, кстати, так же можно сделать самостоятельно, что и делают многие рыбаки, хотя его можно и купить. В дополнение к ящику, понадобятся и такие аксессуары:

  • две пары лыж, одни детские, одни школьные;
  • трубки. В данном случае это могут быть палки от лыж;
  • ненужная раскладушка;
  • плотная ткань, например, брезент.

На первый взгляд, как из такого набора элементов можно соорудить палатку. Но, тем не менее, подобная конструкция доказала, что она имеет право на жизнь. Конечный продукт вмещается в рыболовный ящик, который очень легко транспортируется по льду. Конструкция быстро и легко собирается и так же легко перемещается по льду в рабочем состоянии.

Единственный минус – это то, что в ней мало места. Но если подойти к проблеме конструктивно, то имеется возможность ее решить и увеличить палатку в объеме. Как ни парадоксально, но от холода она защищает, а это главное.

Чертежи и схема изделия

Чертежи простых палаток можно найти в интернете и использовать их в качестве основе для составления индивидуальной схемы изделия.

Чтобы готовое изделие было качественным и комфортным, нужно составить план его изготовления на бумаге. Сначала нужно отмерить нужную длину и ширину будущего тента. Для этого необходимо учитывать физические параметры жильцов, в частности, их рост. В расчетах желательно ориентироваться на рост самого высокого человека, прибавив к его росту примерно 50 см. Тогда в палатке можно будет не только комфортно спать, но и останется достаточно свободного пространства для размещения личных вещей.

Далее нужно составить выкройку на бумаге или сразу на ткани. Учитывайте, что любая палатка состоит из пола, крыши и четырех боковых стенок. На фронтальной (передней) части будет вшита молния. Когда выкройка будет нарисована, ее нужно перенести на ткань и вырезать детали.

Дальнейшие действия выполняются в следующей последовательности:

  1. Все части нужно сшить между собой, а в одну из боковых частей вшить молнию.
  2. Чтобы палатка была прочной, все срезы нужно правильно обработать. Для этого обычно используется широкая лента.
  3. Пол и заднюю стенку конструкции лучше делать из более плотных материалов или выкладывать несколько слоев материи.
  4. Все части изделия соединяют между собой толстым двойным или бельевым швом. Это не даст палатке пропускать влагу даже в самый сильный дождь.
  5. Конек желательно подшить тесьмой. Ее нужно сначала постирать, а потом высушить, чтобы при намокании она не дала усадку.
  6. Между коньком и тесьмой нужно проложить тонкую бельевую веревку. Ее концы завязывают петлями и крепят к ним растяжки. Место скрепления петель можно закрыть нашивкой.
  7. На противоположных концах конька нужно сделать отверстия, в которые будут вставляться стойки. Чтобы прорези не рвались, их края нужно обработать прочными нитками или вставить в них металлические кольца.

Возле входа в палатку дополнительно можно сделать порожек на молнии. Он предотвратит внутреннее пространство тента от попадания влаги и грязи.

Чертежи зимней палатки

Стандартная модель должна состоять из каркаса и тента, закрепленного на нем. Желательно делать двойную подкладку. Первый защитит от ветра, частично от перепада температур. Второй слой, внутренний, нужен для циркуляции воздуха через клапана. Каркас изготавливается из алюминиевых труб или пружинных стальных прутков. Первый сделать проще, но на установку и демонтаж уйдет больше времени.

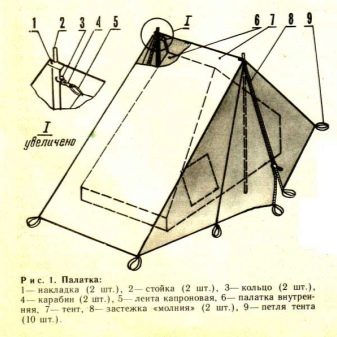

Чертеж палатки

Размеры основания – 150-180 см. Этой площади хватит для размещения одного рыбака и всех снастей. Высота – до 150 см. Стоят в полный рост в самодельной палатке для зимней рыбалки не нужно. Если увеличить этот параметр, повысится парусность. Можно делать без дна или с частичным закрытием основания. Причина – нужно оставить место для лунки.

Чертеж самодельной палатки

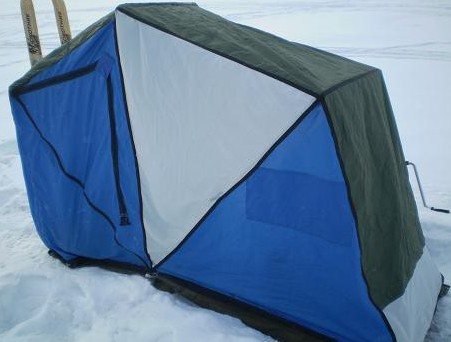

Интересное решение – установка каркаса на лыжи. К ним же крепится рыбацкий ящик. Это повышает мобильность, но усложняет сборку и демонтаж. Чертеж самодельной конструкции удобен при путешествии на машине, так как переносить ее будет тяжело. Рекомендуется использовать легкие материалы, чтобы сделать вес минимальным.Самодельная зимняя палатка

Требования:

  • Рассчитать объем, вес и площадь основания.
  • Определить скорость сборки и разборки.
  • Выбрать материалы и комплектующие.
  • Мобильность, возможность быстрого переноса.

Исходные чертежи можно модернизировать, изменять. Важно, чтобы корректировки не сказались на функциональности и надежности. Рекомендуется рассчитать ветровую нагрузку, общий вес и габариты.

Порядок изготовления конструкции

Зимние рыболовные палатки своими руками

Итак, встал вопрос, как сделать палатку своими руками, с чего начинать, какая последовательность изготовления. Вот простая схема последовательности этапов того, что нужно, чтобы в итоге получилось нужное укрытие:

  1. Начертите на бумаге будущую конструкцию или найдите в интернете подходящую документацию. Продумайте не спеша все узлы будущего строения и посчитайте сколько и чего надо для изготовления конечного продукта.
  2. Приготовьте достаточное количество расходных материалов для изготовления. Проверьте наличие нужных инструментов и вспомогательных деталей для полного объёма работ.
  3. Сделайте основу палатки. Для этого можно использовать старые лыжи и свой рыболовный ящик. Под ящик сделайте небольшой поддон для скольжения, тогда всю конструкцию будет легко передвигать по водоёму. Основное требование к этой важной части строения — надёжность и прочность, ведь к ней будет крепиться всё остальное.
  4. Сделайте каркас для навеса. Для его сооружения можете использовать лыжные палки, трубки от раскладушек или тонкие и прочные трубки от других приспособлений. Продумайте, простые крепления. Это могут быть специальные насадки из труб большого диаметра или болтовые соединения. Последние — более надёжные, но и более энергозатратные при сборке и разборке защитного строения.
  5. Сшейте тент будущего укрытия. Тщательно проверяйте размеры будущей накидки, чтобы каркас не оказался большего или меньшего размера, что отразится на качестве защитных свойств изделия. Не забудьте вшить замок или завязки для фиксации входного полотна.
  6. Проведите пробную сборку готовой конструкции. Проверьте надёжность всех узлов строения. Сядьте внутрь и попробуйте привычные движения для рыбалки. Не забудьте, что одно дело проверять палатку в шортах и футболке, и совершенно другое, когда на вас ватные брюки или зимний комбинезон с овечьим тулупом и меховая шапка на голове. Максимально приблизьте условия к натуральным, чтобы потом не пришлось разочароваться на рыбалке. Проверяйте хорошо и сразу исправляйте замеченные недочёты.

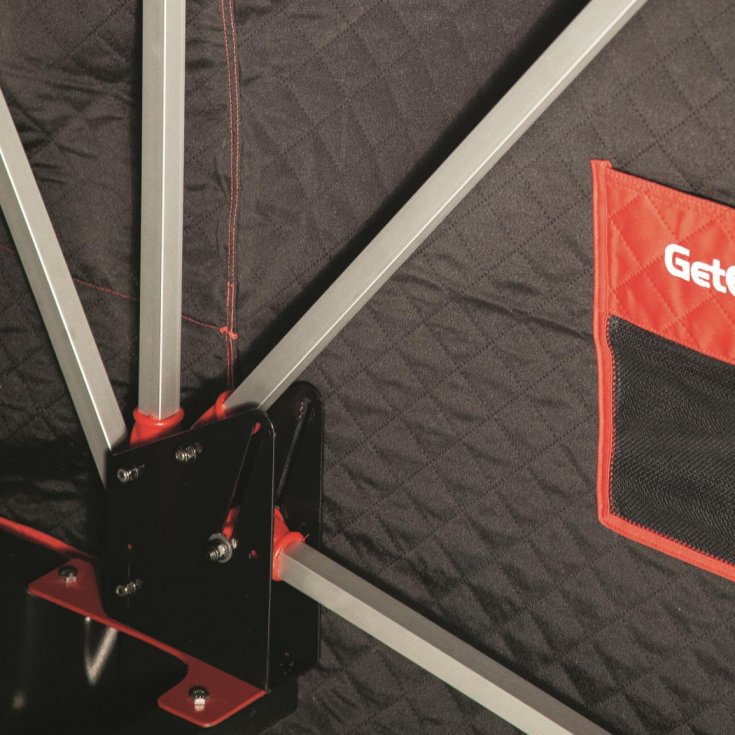

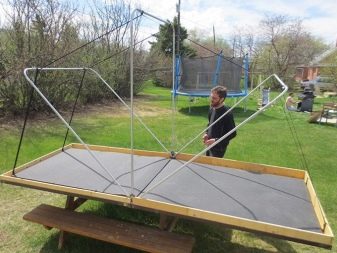

Сборка каркаса

Для изготовления каркаса в качестве опор используются металлические трубки или даже лыжные палки. Их соединяют с помощью крепежных шарниров, а устанавливают прямо на лыжи или другие подручные материалы.

Как изготовить крепежные элементы

Если палатку не закрепить на льду, то она при малейшем движении будет смещаться в любую сторону, особенно при наличии ветра. Поэтому, нужно изготовить специальные колышки, на конце которых имеется резьба. Для такой цели подойдут длинные и прочные саморезы, верхушку которых изгибают в виде крючка. Между прочим, в строительных магазинах имеются в продаже крючки с резьбой любой величины.

Изготовление покрытия

Для того чтобы не ошибиться с размером тента, сначала делается чертеж с предварительными расчетами. На его базе создается выкройка из нужной ткани.

Обязательно добавляется не менее двух сантиметров для припуска на швы. Во избежание провисания, купол закрепляется люверсами, усиленными в случае необходимости армированным скотчем.

Создание крепежных элементов

Для фиксирования укрытия на льду, обычно применяются вывертыши, которые можно самостоятельно изготовить, используя металлические пруты и саморезы.

Изготовление пола

Ввертыши для зимней палатки своими руками
Чтобы рыбалка проходила в комфортных условиях, можно сделать пол. Для этих целей хорошо подойдет изолон (пенополиэтилен) — листовой утеплитель, обладающий высокими теплоизоляционными свойствами.

Из листа утеплителя выкраивают соответствующий по размеру кусок и проделывают в нем отверстия для лунок. Подобный настил отлично удерживает тепло внутри укрытия. Лед под ним не плавится и при использовании печи.

Как сшить тент палатки

Тент для палатки для зимней рыбалки можно сшить за один вечер, и для этого совсем не обязательно быть мастером рукоделия.

  1. Начать нужно с подготовки чертежа. Есть специальные компьютерные программы, которые упрощают такую задачу для всех, кто умеет ими пользоваться. Но достаточно будет и бумажного чертежа. Главное на этом этапе — правильно рассчитать все размеры. Также можно скопировать их с понравившейся палатки заводского изготовления.
  2. Затем чертеж нужно перенести на материал, из которого будет изготовлен тент. Для этого очень удобно использовать деревянный метр (линейку закройщика). Наносить разметку на материю можно с помощью мел или кусок сухого мыла.
  3. Затем надо нарезать заготовки, оставив по краям припуски для швов размером не меньше 2 см.

Перед сшиванием палатки отдельные выкройки надо скрепить булавками, которые располагаются перпендикулярно шву, чем их больше — тем лучше.

Как сшить непромокаемую палатку своими руками

Непромокаемость – очень важный критерий, от которого будет зависеть комфорт нахождения в палатке. Можно купить сразу палаточную ткань, которая изначально пропитана водоотталкивающим средством. Но существует и ряд мер, которые могут сделать непромокаемой даже обычную ткань, например брезент. Вот несколько примеров:

  • В раствор бельевого мыла 40-50% положить ткань до полной пропитки. После этого переложить ее в раствор медного купороса 20%. Через несколько минут материал необходимо вынуть и тщательно высушить;
  • В 4 л теплой воды положить 0,5 кг мыла, канифоли в количестве 450 гр и 25 гр пищевой соды. В полученную смесь кладут материал примерно на 2 часа. По истечении времени его вынимают и сушат;
  • Соединить воду и квасцы в соотношении 10 к 4. Добавить в смесь 2 части клея рыбьего, а также бельевое мыло – 1 часть. Вымоченную в растворе ткань хорошо отжать и прополоскать с применением раствора уксуснокислого свинца в концентрации 4%.

Все эти методы требуют использования защитных перчаток и аккуратности. Но самым незатейливым методом можно считать использование обычной пленки, которой при необходимости можно укрыть палатку и закрепить ее при помощи прищепок.

Простой вариант палатки можно сделать при помощи следующей выкройки.

Каркас для палатки своими руками: чертежи и необходимые материалы
Выкройка непромокаемой палатки

Размеры на схеме указаны в сантиметрах и рассчитаны на периметр основания 150*180 см. При необходимости их всегда можно увеличить, сохранив общие пропорции.

Для такой палатки потребуется хотя бы один стояк. Использовать для этого можно обычную лыжу. Но если в наличии имеется сразу пара, то еще лучше. В таком случае стояк лучше сделать в форме буквы Λ. Это очень удобно, особенно в условиях плохой видимости. Заднюю стенку фиксируют на растяжках, которая осуществляется от самой верхней точки на схеме. Если местность лесистая и есть возможность установить конструкцию между двумя крупными деревьями, то можно даже не использовать стояк.

Основные действия по пошиву палатки заключаются в следующих процедурах:

  • Вшивание растяжки при помощи капроновой веревки между точками А и FG;
  • Вшивание растяжки к точкам B и C;
  • С наружной стороны по углам основания устанавливаются петли, за которые палатка будет крепиться на колышки. Для этой цели также подходит капроновая веревка;
  • При желании можно вшить молнию между створками.
  • Подготовка основания конструкции. Для этого из прочного водонепроницаемого, а желательно прорезиненного материала необходимо вырезать нужный по размеру кусок и сшить его с брезентовым палаточным тентом.

Желательно сделать в конструкции отверстия для циркуляции воздуха. Проще всего немного разрезать боковые стороны палатки и установить между ними придерживающую предмет, например, обычную ветку. Края разрезов необходимо обработать нитками, чтобы ткань не разошлась. Швы всегда можно укрепить дополнительно лентой. Такая мера позволит не только сохранить палатку от разрывов швов, но и от попадания влаги через них.

Как сделать ввертыши

Для крепления палатки ко льду лучше всего использовать ввертыши, которые также можно сделать самостоятельно. Простейший вариант — приварить к длинным саморезам отрезки металлического прута. На пруток с двух сторон можно надеть резиновые или силиконовые трубочки, в таком случае он не будет холодить руки, а удерживать его будет удобнее. Такой ввертыш можно легко закрутить в лед, а затем извлечь его обратно.

Также для крепления палатки можно использовать строительные саморезы. Их преимущество в том, что они полые, поэтому легче вкручиваются в лед. На конце каждого самореза с помощью надфиля нужно заточить 3-4 острых зуба. Желательно также просверлить сквозное отверстие, которое будет выходить в кольцо. Чтобы саморезы легко вкручивались, можно использовать отрезок металлического прута, который будет исполнять роль рукоятки.

Обогрев палатки

Главное требование к отопительным приборам – низкая пожароопасность и отсутствие угара.

Каркас для палатки своими руками: чертежи и необходимые материалы

В этом случае можно воспользоваться специальными устройствами промышленного производства: газовыми горелками или мобильными мини-печами, а возможно обеспечить обогрев зимней палатки своими руками с помощью подручных материалов.

Каркас для палатки своими руками: чертежи и необходимые материалы

Это делается с помощью:

Горячей воды в большой закрытой емкости, для усиления эффекта накрытой плотной тканью. Ее действия хватает на несколько часов.

Каркас для палатки своими руками: чертежи и необходимые материалы

Туристических свечей. При невысокой отопительной эффективности, даже одна свеча может повысить температуру внутри небольшого укрытия на несколько градусов.

Каркас для палатки своими руками: чертежи и необходимые материалы

Однако тут требуется соблюдение противопожарной безопасности, для этого свечи ставят внутрь банок или других изолирующих от огня предметов.

Каркас для палатки своими руками: чертежи и необходимые материалы

Раскаленных камней или горячего песка. Для снижения темпа теплопотерь крупный камень оборачивается фольгой и устанавливается на изолирующее основание. Для этих же целей, но уже без фольги используются мелкие камни или песок.

Каркас для палатки своими руками: чертежи и необходимые материалы

Рассмотренные способы обогревают палатку при слабых морозах и на недолгое время.

Каркас для палатки своими руками: чертежи и необходимые материалы

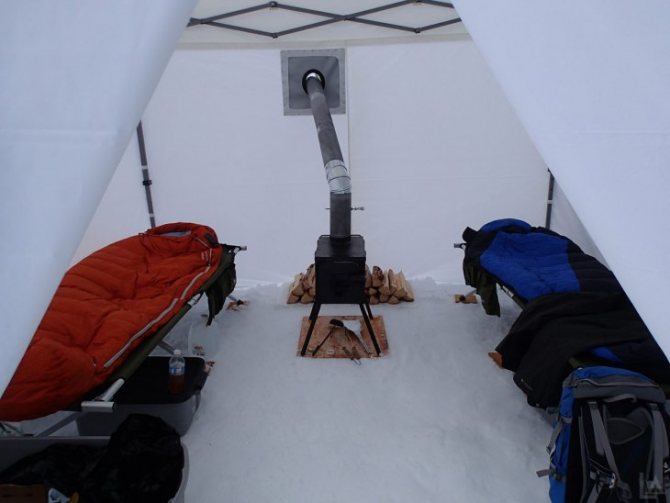

В условиях сильных морозов и многодневного пребывания на льду для зимней палатки лучше своими руками соорудить печь, которая обеспечит длительный обогрев строения и предотвратит промерзание лунок устроенных внутри.

Каркас для палатки своими руками: чертежи и необходимые материалы

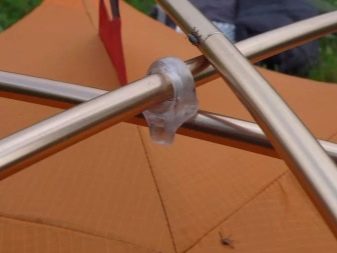

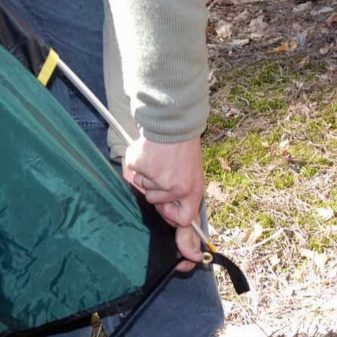

Замена разборных колен дуги

Стойки и их колена имеют обыкновение ломаться, если ставить палатку на неровную поверхность, как попало складывать или падать (прыгать) на сооружение. Во всех этих случаях высока вероятность того, что можно поломать одну или несколько разборных деталей. Конечно, есть вариант заменить эти сегменты на новые из стеклопластика или другого материала, но можно самостоятельно оптимизировать стойки.

Каркас для палатки своими руками: чертежи и необходимые материалы

При поломке комплектующих палатки, если это трубчатые дуги с резиной, некоторые умельцы умудряются ремонтировать, добавляя стеклопластиковые части из арматуры. Для этого нужно снять размер старых опор и заготовить соответствующие куски. Предварительно с повреждённых деталей снимаются наконечники, которые фиксируются на запасных частях при помощи холодной сварки.

Каркас для палатки своими руками: чертежи и необходимые материалы

Безусловно, складной комплект предпочтительнее, поскольку палатка занимает меньше места в багажнике, однако, как альтернатива, это допустимое решение. А на будущее, выбирая материал каркаса, нужно отталкиваться от предполагаемого количества выездов на природу и погодных условий, в которых предполагается эксплуатировать палатку. Это и станет определяющим фактором, каким дугам отдать предпочтение.

Каркас для палатки своими руками: чертежи и необходимые материалы

Как сделать палатку-накидку

Простейшую палатку можно изготовить из полиэтилена, клеенки или плотной ткани. Для этого надо вырезать заготовку в виде равнобедренного прямоугольного треугольника, а затем пришить к его длинной стороне молнию.

Опорой для такой палатки можно служить ледобур. Его надо максимально удлинить и расположить во льду под наклоном. Другой вариант — просто накидывать палатку на себя.

Нужно иметь в виду, что в случае вмерзания ледобура в лед извлечь его будет трудно. В такой ситуации придется либо как-то рассверливать отверстие, либо отмораживать инструмент горячей водой. Также иногда ледяной покров на водоемах трескается и сдвигается. Если это произойдет, когда ледобур ввернут в лед, его шнек может замяться и погнуться. После этого инструмент станет непригодным к использованию.

Преимущество полиэтилена в его прозрачности, через него внутрь попадает свет, а находящийся внутри рыболов видит все, что происходит вокруг. Но этот материал очень непрочен, и такие палатки обычно оказываются недолговечны. Кроме того, к полиэтилену довольно сложно пришить молнию. Палатка из клеенки или ткани прослужит гораздо дольше, но для ловли в ней понадобится лампа или фонарь.

Главное преимущество накидки в том, что она не занимает много места и ее легко транспортировать. Также она подходит для ходовой рыбалки. Недостаток этой палатки в том, что движения рыболова, который находится внутри нее, сильно стеснены. Из-за этого может быть не совсем удобно вываживать рыбу, размахивая руками, а также играть блесной или балансиром, делая рывки удильником с большой амплитудой.

Изготовление палатки-купола

Палатка для зимней рыбалки своими руками
Можно сделать более сложную выкройку и изготовить палатку-купол. Палатка для зимней рыбалки своими руками в форме купола потребует больше времени для изготовления. Она не так компактна при транспортировке, как накидка, но и ловить в ней будет гораздо удобнее.

Ледобур в качестве опоры для купола не подойдет. Нужно подготовить специальную распорку с заостренным концом, который будет втыкаться в лед. Чтобы палатка была удобной в транспортировке, распорка должна быть разборной. Отдельные ее секции можно соединять с помощью металлических трубок — крепление такого типа использовалось в старых бамбуковых удочках.

По краям купола должны быть расположены отверстия для крепления палатки ко льду с помощью распорок. Другой вариант — пришить петли.

Самостоятельное изготовление палатки в виде домика

Рассмотрим палатки другого вида, которые также часто используются рыбаками зимой – это палатки в виде домика.

Чтобы сделать такую палатку, нужно взять:

  • водоустойчивую ткань – 14 м. кв.;
  • металлические шайбы диаметром 1,5 мм – до 20 шт.;
  • плетеная веревка – 15 м;
  • лента небольшой ширины – 9 м;
  • прорезиненная ткань на подстилку – 6 м.

чертеж палатки
чертеж палатки

Когда у нас подготовлены все материалы, переходим к изготовлению палатки. Она будет рассчитана на одного или двух человек. Сначала вырезаем 2 отрезка ткани, одинаковых по размеру – 1,8х0,9 м. По длинной стороне делаем разметку в 65 см, то же самое проделываем на другой стороне. Разрезаем ткань в точках соединения. Так получается вход и задняя стенка палатки.

Инструкция по изготовлению

Чтобы сшить платку своими руками, достаточно иметь определенные знания и умения. На подготовительной стадии, когда еще в интернете разыскивается выкройка, либо же чертеж изготавливается самостоятельно, необходимо также подготовить должным образом используемый материал. В том случае, когда ткань уже пропитана водоотталкивающими растворами, ничего дополнительно делать не придется, но ту же накидку из брезента предстоит дополнительно пропитать особым средством.

Существует несколько проверенных рецептов, подходящих для этой цели. Например, сперва ткань замачивается в 40-50% растворе мыла, а после перекладывается в 20-процентный раствор медного купороса на несколько минут. Обработанное полотно качественно просушивается перед дальнейшим использованием. Можно также размешать в 4 литрах подогретой воды полкило мыла, 450 граммов канифоли и 25 граммов хозяйственно соды. Замачивается ткань где-то на пару часов, после чего также качественно высушивается. Наконец, подойдут с этой целью и квасцы, которые соединяются с водой так, чтобы на 10 частей воды приходилось 4 части квасцов.

Туда же добавляются 2 части рыбьего клея и часть бельевого мыла. Материал, обработанный в данном растворе, придется после отжимания также прополоскать в воде с добавлением 4-процентного уксуса.

Каркас для палатки своими руками: чертежи и необходимые материалы

Во время работы важно выдерживать правила безопасности и обязательно надевать перчатки. Если заморачиваться с дополнительной обработкой не хочется, то можно просто покрыть палатку пленкой, крепящейся на прищепках.

Далее предстоит уже шить палатку по имеющейся схеме. Простейшая модель подразумевает простейший каркас, представляющий собой стояк из обычной лыжной палки. Однако лучше все-таки построить конструкцию в форме буквы «Л», которая будет отличаться лучшей устойчивостью. В принципе, если палатка будет использоваться в лесистой местности, позволяющей зафиксировать ее между двумя деревьями, то стояк вообще не потребуется.

Сам пошив, как правило, состоит из вшивания растяжек при помощи капроновых веревок, установки петель для колышков, а также закрепления молнии. Основание вырезается из прорезиненного материала и просто соединяется с накидкой. Важно не забывать об отверстиях, предназначенных для проветривания. Быстрее всего будет создать небольшие разрезы и разместить в них обычную ветку, предварительно обшив края нитками. По желанию в одной из стенок дополнительно создается окно.

Каркас для палатки своими руками: чертежи и необходимые материалы

Создание зимней палатки, которую можно будет использовать для рыбалки, выглядит немного более сложной задачей, так как важно, чтобы строение могло защитить владельца от осадков и переохлаждения. Каркас в этом случае окажется более сложным, поэтому предстоит запастись старыми лыжами с палками, трубками, а также раскладушкой. Материал для самого тента должен быть максимально плотным и надежным. Так как лыжи берутся для основы, их применение позволит перевозить конструкцию в необходимое место.

Лыжные палки используются в качестве вертикальных основ, а трубки трансформируются в горизонтальную верхнюю перекладину. Для фиксации каркаса подойдут специальные тройники, диаметр которых должен быть правильно подобран. Нижняя часть лыжных палок вставляется в лыжи, закрепляясь при помощи металлической пластинки и «т-образного» язычка. Изогнутые трубки от раскладушки подойдут для соединения конструкции с ящиком рыболова. Процедура осуществляется благодаря наличию медной пружинки. Накидка обычно закрепляется с использованием обычных веревок и скоб, прикрепленных к лыжам.

Дополнительно рекомендуется продумать утяжелитель, так как в плохую погоду легкое строение может банально сбить метелью.

Каркас для палатки своими руками: чертежи и необходимые материалы

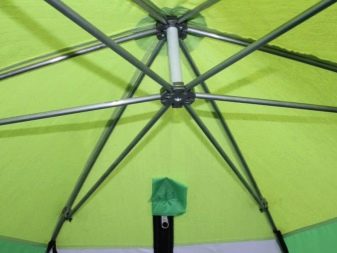

Выбор, сделанный в пользу модели «зонт», позволяет значительно упростить работу. Каркас в этой ситуации собирается из дюралевых трубок или прутьев. Такой материал придаст необходимую жесткость, способную выдержать необычную форму. Накидка вырезается либо из брезента, либо синтетической ткани.

Каркасная палатка на дугах редко выбирается рыбаками, но все равно делается также просто. Сама конструкция собирается из надежных дуг, сделанных либо из дюралюминия, либо стеклопластика. Накидка выполняется из обычных материалов. Палатка «автомат» требует каркасной конструкции, собранной из металлических прутьев: прочных, но в то же время гибких.

Каркас для палатки своими руками: чертежи и необходимые материалы

Шьется иногда палатка не только с целью походов или зимней рыбалки, но и для игры детей. Каркас такой конструкции собирается из дерева. Помимо 4 довольно длинных брусков, потребуются отрез ткани, перекладина и резинки. Крепление происходит при помощи обычной дрели. Бруски скрещиваются попарно в точке пересечения, и там же просверливается отверстие для перекладины. Зафиксировав каркас, необходимо заняться тканевым материалом.

Для палатки достаточно будет только пришить небольшой фрагмент резинки, сложенный пополам, на каждый уголок. В конце полотно растягивается на деревянном каркасе.

Каркас для палатки своими руками: чертежи и необходимые материалы

В целом шитье любой палатки происходит по одной и той же инструкции. Первым делом происходит выбор модели, после чего определяются размеры. Проверенные туристы рекомендуют планировать строение так, чтобы оно вмещало от 2 до 4 человек, и для каждого имелось пространство площадью 50 на 200 сантиметров.

Нужно сразу продумать места как для ночлега, так и для хранения вещей. Оптимальная высота палатки считается равной 150 сантиметрам.

Чертеж создается сразу же в актуальном масштабе, в зависимости от которого просчитывается, сколько потребуется ткани и иных материалов. Выбранное тканевое полотно разрезается по чертежу. Сшивая элементы, следует использовать двойной шов, который далее покрывать резиновым клеем. Тесьма предварительно стирается и просушивается, чтобы избежать усадки во время эксплуатации. Далее выбранным способом создаются петли, на которых затем будут крепиться растяжки.

Вход в палатку чаще всего формируется из пары полотен, которые закрываются при помощи петелек и застежек. Дополнительно стоит сформировать и порог, который защитит внутреннее пространства от проникновения жидкости или грязи.

Каркас для палатки своими руками: чертежи и необходимые материалы

Изготовление крепежных элементов

Особого внимания заслуживает изготовление крепежных элементов для брезентовой двухместной палатки, ведь от их качества будет зависеть устойчивость конструкции и ее способность противостоять ветру.

Речь идет о колышках и ввертышах, которые используются в процессе установки тента.

Материал, из которого изготавливают крепежные элементы, зависят от сезона предполагаемого отдыха. К примеру, если вы собираетесь на природу летом, крепеж лучше делать из легкого металла, чтобы сложенную палатку было легко носить. При желании, их можно изготовить из любых подручных материалов, находясь на природе. Сгодятся прочные веточки с заточенным краем, чтобы их можно было легко воткнуть в землю (рисунок 5).

Если вы хотите самостоятельно изготовить металлические крепежные элементы, будьте готовы к тому, что этот процесс займет много времени. Для этой цели лучше всего использовать длинные металлические прутья или прочные саморезы. Верхушку нужно загнуть кольцом, а низ самореза и так достаточно острый и без проблем войдет в землю.

Самодельный крепеж для палатки
Рисунок 5. Самодельные крепежи можно изготовить из толстой проволоки или саморезов

Что касается ввертышей, то для их изготовления лучше использовать металлическую трубку с резьбой. Для удобства использования в верхней части желательно закрепить ручку.

Установка зимней палатки на льду

Чтобы собрать самодельную палатку на лыжах, потребуется совсем немного времени:

  1. Лыжи с закрепленными язычками соединяем с половинками трубок, которые расположены параллельно лыжам. Направляем их внутрь палатки.
  2. Каждую пару загнутых трубок нужно продеть через специальные отверстия, которые расположены на стойках лыж.
  3. Соединяем лыжи между собой таким образом, чтобы образовался треугольник.
  4. На полученную таким путем конструкцию нужно установить рыболовный ящик.
  5. На концы каждой лыжи устанавливаются вертикальные стойки – 4 штуки.
  6. При помощи тройников формируем крышу. Устанавливаем их на каждую из вертикальных стоек.
  7. Берем горизонтальные трубки и заканчиваем формировку каркаса.
  8. Набрасываем на каркас ткань – ее необходимо закрепить, используя короткие веревки.

Чтобы разобрать такую палатку, проделываем все действия, только в обратном порядке. Чтобы упростить сборку и разборку палатки, пронумеруйте каждый из элементов конструкции. Так вы сэкономите драгоценное время.

Альтернативные варианты

Клеенка

Те, у кого нет зимней палатки для рыбалки, могут использовать самую обычную клеенку. В данном случае каркасом будет выступать сам рыболов. Однако нужно помнить, что если во время рыбалки очень активно делать подсечки, то после таких движений клеенка может просто слететь. Стойкой может послужить ледоруб либо пешня, воткнутая в лед. Нижний край клеенки загибаем вовнутрь и фиксируем любыми подходящими предметами, которые находятся под рукой.

Вариант из туристической палатки

Те, у кого есть туристическая палатка, могут использовать ее для зимней рыбалки. Хорошо, если в ней будет предусмотрено дно. Для использования такого укрытия на зимней рыбалке, нужно несколько его доработать. Делаем на дне вырез в форме буквы П – через него мы получаем доступ к лункам. Будет удобнее, если вшить туда молнию. Туристическая палатка обычно более дешевая, чем специализированная рыболовная – вы сможете использовать ее и для зимней рыбалки, и непосредственно для туризма.

Рекомендации бывалых рыбаков

При необходимости обогреть внутреннее пространство зимнего убежища многие рыбаки используют парафиновые свечи, сухое горючее, примусы.

Каркас для палатки своими руками: чертежи и необходимые материалы

Для чего нужна палатка детям

Детская палатка – необходимый предмет в доме, в котором воспитываются малыши. Во-первых, в ней можно играть. Во-вторых, небольшой шатер не займет много места в детской комнате, а восторгу детей от его появления не будет предела. Они с удовольствием в нем играют, прячут игрушки. В жаркое время года маленькая палатка является хорошим подспорьем для родителей. Установив «прочный шалаш» на даче, огороде, пляже родители могут быть спокойны, что ребенок укроется от лучей палящего солнца. Детям очень нравится проводить время в личном домике.

домик для девочки

Домик из ткани

Не составит огромного труда создать детскую игровую палатку своими руками. С помощью необходимых материалов и инструментов каждый трудолюбивый папа сможет сделать для своего крохи удивительный, уютный и маленький шатер.

Созданные своими руками детские палатки имеют особую прелесть. Цветовая гамма, размеры, дополнительные детали подобраны в соответствии со вкусом и возрастом собственного ребенка. Вдобавок детские палатки стоят не дешево, а изготовленная собственноручно конструкция является более бюджетным и интересным вариантом.

Первый способ создания домика

Перед тем как сделать детскую палатку своими руками, стоит определиться с формой и параметрами изделия. Желательно найти изображение палатки или сделать собственный набросок.

Перед тем как сделать детскую палатку своими руками, нужно приготовить сопутствующие материалы:

  • плотная ткань, однотонная или цветная, одного колера или разных расцветок;
  • старый, ненужный обруч;
  • ножницы;
  • булавки;
  • иголка, нитки, швейная машинка;
  • шаблон палатки.

Алгоритм работы над детской палаткой своими руками следующий:

  1. Для создания яркого маленького шатра подойдет флик 2 цветов. Одной ткани потребуется около 3 метров, другой – 4,5 метра. Первой деталью в детской палатке своими руками будет «строение» купола.
  2. Выкраиваем 6 треугольников. Сшиваем детали. Сверху заготовки кладем обруч, обрисовываем и вырезаем. Чтобы крыша детской палатки, своими руками изготовленной, хорошо держалась, к каждому шву треугольника подшиваем тонкий металлический прут или толстую проволоку. Если таких предметов под рукой не окажется, зафиксировать верх палатки будет удобно с помощью пришитой плотной петли. Ее нашивают на остроконечный верх палатки и крепят на ранее прикрученном в потолок крючке.
  3. Чертим на стенах палатки окошки, прорезаем и оформляем тканью другого, контрастного цвета.
  4. Вход в палатку оформляем липучкой, молнией или пуговицами, чтобы ребенок мог закрываться в своем домике.

как сделать детскую палатку своими руками

Второй способ. Изготовление вигвама

Изготовить детскую палатку вигвам своими руками не сложно, к тому же интересно. Летней порой дети могут играть в таком шалаше во дворе, изображая неутомимых индейцев.

Перед пошивом вигвама предварительно подготовим рисунок и схему с изображением палатки. Чтобы выполнить работу точно, нельзя упускать важных деталей.

детская палатка вигвам своими руками

Приготовим следующие материалы:

  • трубы ПВХ или палки круглого сечения приблизительно по 180 см;
  • плотную, не синтетическую ткань;
  • крепкую веревку;
  • ножницы, нитки, иглу.

Этапы создания детской палатки своими руками:

  1. Делаем корпус вигвама. Берем 5 палок. На каждой, отступив с краю по 30 см, просверливаем отверстия.
  2. Пропускаем концы веревок и крепко связываем между собой детали. Укрепив верх шалаша, прочно устанавливаем заготовку. Между палками должно быть одинаковое расстояние.
  3. Для крепости конструкции вертикальные палки соединяем снизу горизонтальной палкой, подвязав веревками. Так делаем вокруг палатки, оставляя пустым вход в будущий вигвам.
  4. Отмеряем ткань по вигваму, делая припуски по 5–7 см на швы. Можно соорудить внешний покров с выкройки цельного полотна или скроенного из нескольких частей. В каждой детали делаем завязки. Натянув подготовленное полотно, фиксируем его завязками к каждой деревянной планке и верхушке. Съемный чехол обеспечит тщательные уход за чистотой палатки.
  5. Сбоку вигвама сделайте окошко, а вход оформите симпатичной шторкой. Вигвам можно украсить пайетками, пуговицами, бисером и перьями. Маленький домик индейцев готов разместить «краснокожих».

Третий способ создания палатки

Сделать простую детскую палатку своими руками не составит труда. Этот вариант достаточно простой.

Необходимые материалы:

  • 4 деревянных бруска по 130 см;
  • ткань (приблизительно 115х215);
  • деревянные круглые перекладины;
  • дрель;
  • маркер;
  • резинка;
  • рулетка;
  • ножницы, иголка, нитки.

Алгоритм работы:

  1. Отмеряем с края брусков по 15 см, делаем отметины маркером и просверливаем небольшие отверстия.
  2. Соединяем по две планки круглыми перекладинами. У нас получается два сооружения в форме буквы «Л».
  3. Обрабатываем полотно швом. На края ткани нашиваем петли из резинок.
  4. Натягиваем полотно на каркасы, закрепив резинки за деревянные конструкции.
  5. Простая детская палатка своими руками готова. детская игровая палатка своими руками

Мастер-класс: палатка для детей своими руками

Попробуйте сделать палатку своим детям сами. Поверьте, они будут вам безгранично благодарны.

Каркас для палатки своими руками: чертежи и необходимые материалы

Наверное, каждый взрослый человек может вспомнить, как в детстве обустраивал свое личное пространство. Обычно это были сооружения в виде палаток, шалашей под названием "халабуда".

Тогда казалось, что это то место, где можно уединиться, спрятаться и никто не будет вам мешать или обижать. С точки зрения психологии такое занятие считается вполне нормальным и полезным для детей.

Попробуйте сделать палатку своим детям сами. Поверьте, они будут вам безгранично благодарны. Это займет не много вашего времени. Также вам понадобятся некоторые материалы. А в качестве основы для палатки подойдет и старая простыня.

Фотография: Прочее в стиле , Декор интерьера, DIY – фото на INMYROOM

Шаг №1

Маркером (карандашом) сделайте отметки на всех брусках. Для этого необходимо с одной стороны от края отмерить 15 см.

Шаг №2

Определите центр планки и просверлите дрелью отверстия на каждой из них.

Фотография: Прочее в стиле , Декор интерьера, DIY – фото на INMYROOM

Шаг №3

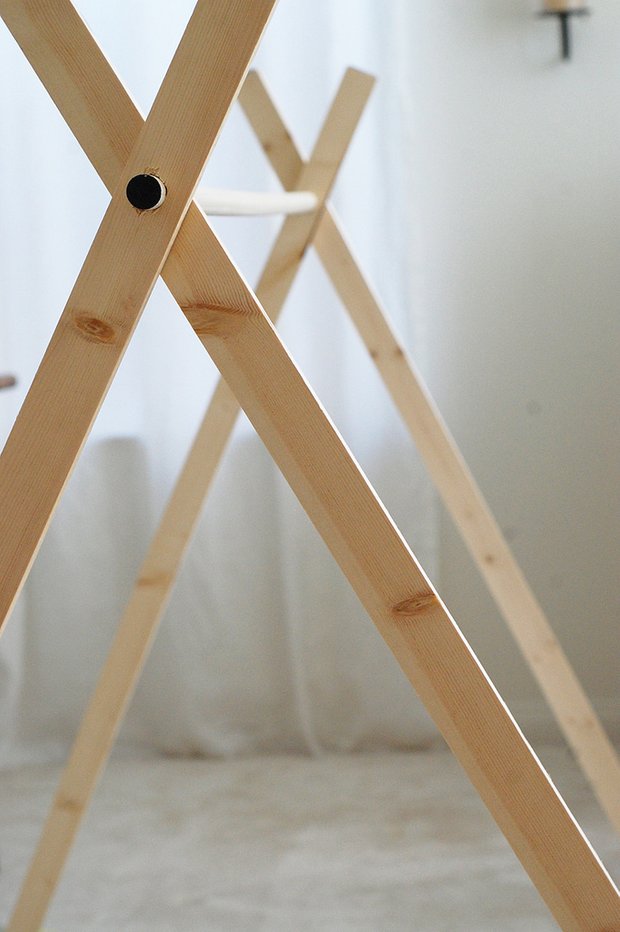

Теперь понадобится круглая перекладина. С двух ее сторон необходимо закрепить по два молдинга (бруска) через отверстия. Важно, чтобы они плотно прилегали друг к другу. Вот и готов каркас для палатки!

Фотография: Прочее в стиле , Декор интерьера, DIY – фото на INMYROOM

Шаг №4

Займитесь тканью (простынкой для палатки). Если есть необходимость, прострочите ее края.

Шаг №5

Нарежьте резинку на 4 одинаковых куска (по 10 см каждый).

Фотография: Прочее в стиле , Декор интерьера, DIY – фото на INMYROOM

Шаг №6

На каждый угол ткани пришейте резинки, предварительно сложите их пополам. Получается небольшая петля.

Шаг №7

Заготовку из ткани и деревянный каркас осталось соединить вместе. Следует закрепить у ножек снизу петли из резинок с четырех сторон. Заметьте, тут нет никаких гвоздей и шурупов.

Фотография: Прочее в стиле , Декор интерьера, DIY – фото на INMYROOM

Палатка для детей готова! Ее легко разбирать, собирать, и выглядит она уютно.

Фотография: Детская в стиле , Декор интерьера, DIY – фото на INMYROOM

[spoiler title="Источники"]

  • https://game-raft.ru/ekipirovka/zimnyaya-palatka-svoimi-rukami.html
  • https://FishingDay.org/zimnyaya-palatka-dlya-rybalki-svoimi-rukami/
  • http://pike-fish.ru/snaryazhenie/zimnyaya-palatka-svoimi-rukami-kak-izgotovit.html
  • https://netigor.ru/dugi-dlya-palatok-svoimi-rukami/
  • https://travelindependent.ru/samodelnaya-palatka-dlya-rybalki/
  • https://svoimirykamicentr.ru/zimnyaya-palatka-svoimi-rukami/
  • https://fishingadvice.ru/zimnyaya-palatka-svoimi-rukami/
  • https://wlooks.ru/palatki/svoimi-rukami/
  • https://nowifi.ru/vyzhivanie-v-dikoy-prirode/ukrytie/203-palatka-svoimi-rukami.html
  • https://berlogakarelia.ru/snasti/kak-sdelat-palatku-dlya-zimney-ryibalki-svoimi-rukami
  • https://berlogakarelia.ru/snaryazhenie/izgotovlenie-palatki-dlya-zimney-ryibalki-svoimi-rukami
  • https://catcher.fish/ekspertnyi-tsentr/novichkam/palatka-dlya-zimnej-ry-balki-svoimi-rukami/
  • https://safes-mag.ru/kak-sshit-palatku-s-tamburom-svoimi-rukami/
  • https://www.umeltsi.ru/ribalka/5150-palatka-dlya-zimney-rybalki-svoimi-rukami.html
  • https://unikumrus.com/fish/2933-palatka-dlya-zimney-rybalki-svoimi-rukami.html
  • https://FB.ru/article/457685/detskie-palatki-svoimi-rukami-prostyih-sposoba
  • https://www.InMyRoom.ru/posts/6472-master-klass-palatka-dlya-detey-svoimi-rukami

[/spoiler]

Постоянная ссылка на данную страницу: [ Скопировать ссылку | Сгенерировать QR-код ]


Вверх
