«Ноги кузнечика» своими руками часть 1

Перевёл alexlevchenko92 для mozgochiny.ru

Вдохновением для этой поделки стали различные фантастические фильмы, в которых главные герои использовали ходули для более безопасного и быстрого передвижения.

0

Все шаблоны и файлы чертежей находятся в digi.rar.

Настоятельно рекомендую прочитать всю статью целиком перед изготовлением проекта.

Для начала постройте ходули небольшой высоты (для практики), чтобы вы могли привыкнуть к ходьбе на них. Безопасность — прежде всего.

Вы можете скачать полную инструкцию в 2-х частях:

Каждая ходуля весит около 3,62 кг.

Ходули тестировал человек весом около 100 кг.

Шаг 1: Материалы и инструменты

1

Основные инструменты:

  • Электрическая дрель;
  • Линейка (длинной 60 см);
  • Сантиметр;
  • Ручная ножовка;
  • Керн;
  • Свёрла диаметром: 6, 7,5, 7,9 мм;
  • Чертилка;
  • Строительный фен;
  • Молоток;
  • Плоский напильник.

2

Дополнительные инструменты :

  • Сверлильный станок;
  • Лобзик или циркулярная пила;
  • Тиски;
  • Швейная машинка(если вы планируете делать свои собственные ремни);

3

Необходимые материалы:

  • 6 мм пластик (0,55 кв.м);
  • 9,5 мм X 31 мм алюминиевый брусок (3,6 м);
  • 6,3 мм х 50 мм алюминиевый брусок (61 см);
  • 25 мм Х 50 мм алюминиевый брусок (16,5 см);
  • 25 Х 50 мм прямоугольная стальная труба с толщиной стенки в 1,5 мм (1,2 м);
  • Болты диаметром 6,3 мм «1/4″ — 20» и длиной 25 мм (36)
  • Болты диаметром 6,3 мм «1/4″ — 20» и длиной 13 мм (8)
  • «1/4″ — 20» крепление для труб (40)
  • 6,3 мм стальные Fender шайбы (36)
  • 6,3 мм стандартные шайбы (36)
  • 6,3 мм гайки (8)
  • 6,3 мм нейлоновые Fender шайбы(12)
  • 6,3*6,3 мм металлические втулки (32)
  • болты 7,9 мм * 31 мм (4)
  • болты 7,9 мм * 50 мм (2)
  • болты 7,9 мм * 7,62 см (4)
  • болты 7,9 мм * 14 см (4)
  • 7,9 мм стальные Fender шайбы (2)
  • 7,9 мм Стандартные шайбы (16)
  • 7,9 мм Нейлоновая Fender шайба(4)
  • 7,9 мм гайки (20)
  • 4,7 мм стальной трос (1,8 м)
  • 4,7 мм синтетическая оплетка (4)
  • фаркоп 7,9 мм на 23 см (2) Проверьте максимально возможную нагрузку.
  • 38 мм липучки обвязки (12 ремней 46 см в длину)
  • 38 мм нейлоновые лямки (2,1 м)
  • 38 мм липучки (1,8 м)
  • 38 мм крепежные кольца (24)
  • Red Loctite 271 Thread locker – резьбовой клей.

Важные заметки:

4

Если вы делаете собственные ремни, то не будете нуждаться в готовых обвязках перечисленных выше. Промышленные ремни слабее и значительно дороже, чем сделанные своими руками.

Если вы не сможете найти втулки для болтов, вам придётся сделать их самостоятельно из 7,9 мм стальных или медных труб. Вам понадобится труборез или ручная пила.

Sintra – вспененный пластик. Он имеет малый вес и твёрдость, необходимую для данного проекта. Легко режется и поддается формовке.

digi.rar998 KB

DigitigradePart1.pdf6 MB

DigitigradePart2.pdf6 MB

Шаг 2: Проводим измерение ног

5

Измеряем ногу в 6 ключевых областях для того, чтобы получить надежную посадку. Запишите полученные значения (они понадобятся вам на этапе подготовки материалов).

6

Бёдра измеряем в 2 местах (сначала на 10 см выше колена, а затем примерно на середине бедра).

7

Голени измеряем примерно на 10 и 15 см ниже колена.

8

Первый критический размер – высота нижней части ноги. Измеряем по боковой стороне от середины коленного сустава до середины лодыжки.

9

После того, как вы обуете кроссовки, измерьте расстояние от пола до середины лодыжки.

10

Шаг 3: Подготовка пластиковых частей

11

Воспользуемся нарисованными эскизами при изготовлении шаблонов частей.

12

Пластиковые части для бедер, голеней и ножных зажимов вырежем из 6 мм пластика. В статье представлены чертежи половинок деталей (по принципу выкройки). При развороте они напоминают форму бабочки.

13

Пластик легко режется ручной пилой, но ломается, если с силой направить полотно в сторону, чтобы сделать угловой разрез. Лучше использовать лобзик для вырезания очертания частей. Попробуйте расположить шаблоны на материале таким образом, чтобы минимизировать отходы от резки.

14

Используйте шаблон, чтобы наметить и просверлить крепежные отверстия. Отверстия должны быть просверлены 7,5 мм сверлом, если вы используете 6,3 мм крепежи для труб.

Шаг 4: Подготовка металлических частей

15

16

Алюминиевые бруски (9,5 мм * 31 мм) выступают в качестве поддержки ног. Этот материал дает достаточную поддержку, максимизируя поперечную жёсткость для избежания травм.

17

18

Обратитесь к чертежам поддержки бёдер и нижней опоры для ног. «Поддержка бёдер» изображена в реальном масштабе и может быть использована в качестве шаблона, если это нужно. Необходимо изготовить 4 штуки, которые будут формировать «конечность».

19

20

Части нижних опор ног регулируются по длине в соответствии с полученными измерениями.

21

22

Используйте чертилку и линейку для того, чтобы отметить начальные точки, где будут располагаться отверстия. Любые отверстия, нужно накернить, чтобы предотвратить уход сверла.

23

24

Если у вас есть доступ к сверлильному станку, я бы рекомендовал использовать его для сверления отверстий (они будут идеально прямыми). При работе с ручной дрелью необходимо заботиться о прямом угле между сверлом и поверхностью.

25

26

Монтажные отверстия сначала сверлим 6,3 мм сверлом, а затем рассверлим 7,5 мм на небольшую глубину. Увеличение отверстия поможет более плотно закрепить гайку, которая будет проходить через пластик. Если же просверлить все отверстия 7,5 мм сверлом, то болты будут «свободно ходить», в результате чего вся конструкция ослабнет.

27

28

Коленный сустав создается путем разрезания частей алюминия ручной ножовкой. Вам нужно будет удалить область 6,3 мм толщиной и 31 мм длинной, а затем обрезать один угол, как показано на рисунке. Отделка осуществляется отрезанием лишних частей ножовкой и шлифовкой напильников.

29

Опора коленного сустава создается точно таким же образом, что и поддержка бёдер. Подготовьте все части в соответствии с представленными чертежами.

30

Длина нижних опор ног соответствует измеренной длине голени плюс 31 мм для суставов. Опорные отверстия должны быть размещены согласно полученным измерениям от коленного сустава и помещены в 19 см друг от друга. Снова они будут просверлены сначала 6,3 мм сверлом, а затем рассверлены 7,5 мм сверлом с той стороны, которая обращена к ноге.

31

Нижнее отверстие для голеностопного сустава  снизит усталость и значительно повысить комфорт при ношении ходуль.

32

Поддержка лодыжки изготовлена из алюминиевого прутка (6,3 мм*5 см). Вам понадобится 4 части. Представлен только один рисунок, так как все части являются одинаковыми. Просверлите отверстия, как показано на фото. Общая длина куска будет зависеть от высоты вашего голеностопного сустава, который вы измеряли ранее плюс к нему еще 38 мм.

33

Нужно будет сделать 4 опорных блока из 25*50 мм алюминиевого бруска. Они все одинаковые и имеют по два просверленных отверстия. Важно, чтобы отверстия были под прямым углом, так как это повлияет на выравнивание и сделает монтаж узла затруднительным. Блоки контролируют ширину «поддержки лодыжки». Поэтому не стоит вносить каких либо изменений. Если у вас получились «широкие лодыжки» может потребоваться сделать блоки немного шире в том же направлении, что и просверленные отверстия.

34

Куски ступней сделаны из стальной трубы 25х50х 1,5 мм. Эта часть будет подвергаться наиболее сильным нагрузкам в сравнении с остальными частями ходуль. Общая длина частей соответствует размерам ног плюс 10 см. Это создаст пропорциональный вид, но вы можете настроить их в зависимости от ваших вкусов. Существует ограничение на длину, которую вы можете использовать в этой конфигурации, но она меняется в зависимости физиологических особенностей каждого человека.

35

Стопа – это цельный кусок, его длина составляет около 63 мм. Стопа конструируется таким образом, чтобы поворачиваться при  движении. Если вы хотите, можете затянуть стопы болтами (7,9 мм) и сделать их почти жесткими. Это позволит вам балансировать с меньшими усилиями.

36

Шаг 5: Подготавливаем ремни

37

38

Подготовим предварительные заготовки длиной в «половину длины ног». Для каждой ходули необходимо: два ремня для бёдер плюс два для голени и ещё два для ноги.

39

Начнём с разрезания нейлонового ремня (ширина ремня 38 мм). Отрезанные концы необходимо приплавить, чтобы предотвратить распускание ленты.

40

Протянем ремень через кольцо, завернем «язычок» и пришьём его.

41

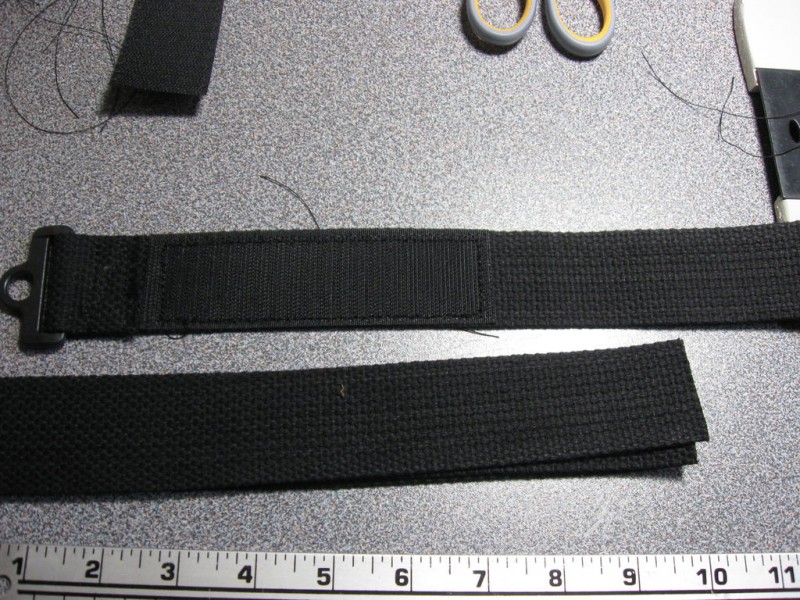

Затем отрежем 12 см ремня и пришьём его в районе кольца, для надежности крепления.

42

Повторим эту процедуру для оставшихся 11 ремней.

43

ЧАСТЬ 2

(A-z Source)
