«Ноги кузнечика» своими руками часть 2

Перевёл alexlevchenko92 для mozgochiny.ru

В продолжении статьи о ходулях сделанных своими руками.

Шаг 6: Формируем пластиковые детали

44

45

4 формы «бабочки» и две полосы шириной 5 см, были вырезаны из листа пластика толщиной 6 мм. Вам следует надеть плотные брюки для формования частей. Легкие перчатки добавят вам комфорта, но они не являются необходимыми.

46

47

Нагреваем заготовки тепловой пушкой. Важно нагревать их в 3 этапа. Сначала середину, а затем стороны. Пластик легко поддается формовке при нагреве и будет держать свою форму после того, как остынет.

48

49

Если вы заметили, что материал пузырится или начинает дымить – это признак того, что вы слишком долго грели поверхность в одном месте, и следует дать ему немного остыть, прежде чем продолжить. В зависимости от тепловой пушки процесс нагрева может длиться примерно от 1 до 2 минут. Вы заметите, как материал начнет деформироваться, но остановить нагрев следует тогда, когда кусок пластика свободно провиснет.

50

51

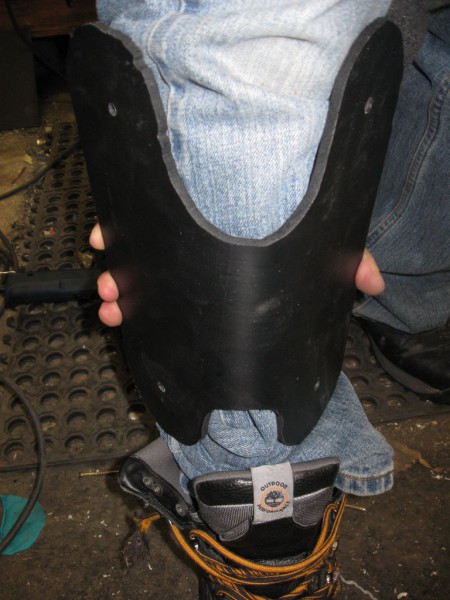

Прижмём прогретую сторону пластика к ноге, чтобы кусок полностью охватил конечность. Держите бабочку на ноге, пока она не остынет, примерно от 1 до 2 минут. После этого она сохранит свою новую форму.

52

53

Продолжаем формировать заготовку используя сторону с просверленными отверстиями в качестве эталона центра.

54

Повторим это процедуру и для другой стороны детали.

55

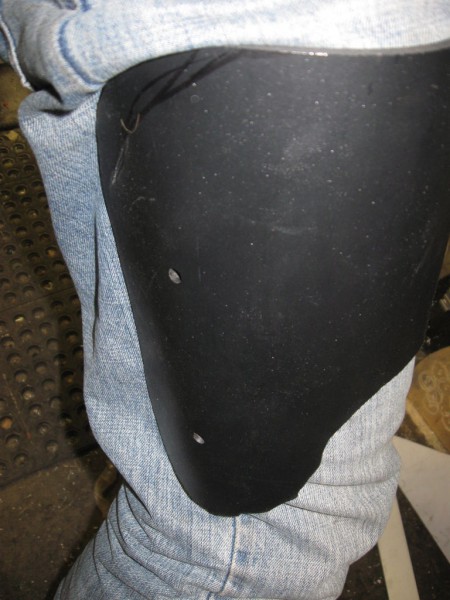

Сформированная часть теперь в точности повторяет форму ноги. Вам придется просверлить отверстия используя 7,5 мм сверло и ручную дрель. Заготовки позже должны быть доработаны для окончательного монтажа.

56

Завершим эту процедуру для оставшихся икорной и бедренной скобок.

57

Формируем зажимы.

58

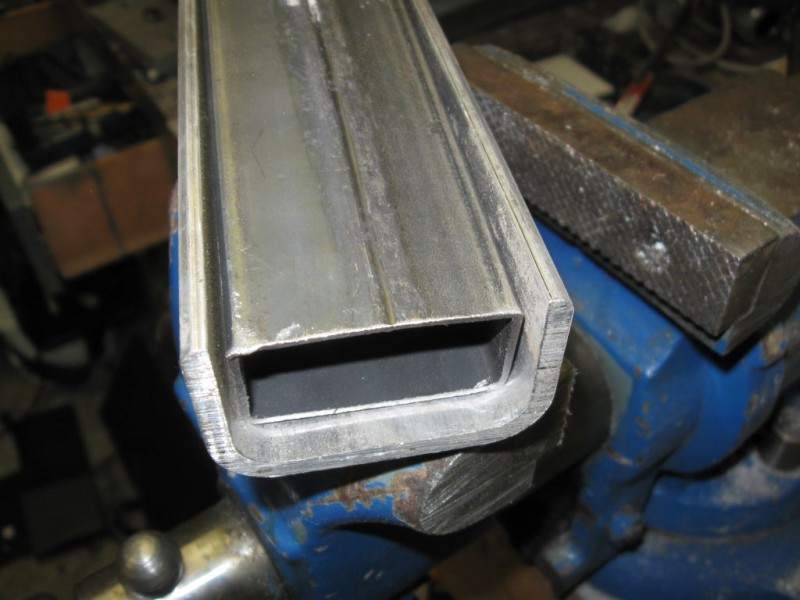

Вам понадобится 1 кусок стальной прямоугольной трубы в качестве ориентира. Размеры для зажимов являются приблизительными и должны быть подогнаны для конкретного типа обуви, которые вы будете использовать. Подбирая размеры, исходите из эталонного размера США – 10.

59

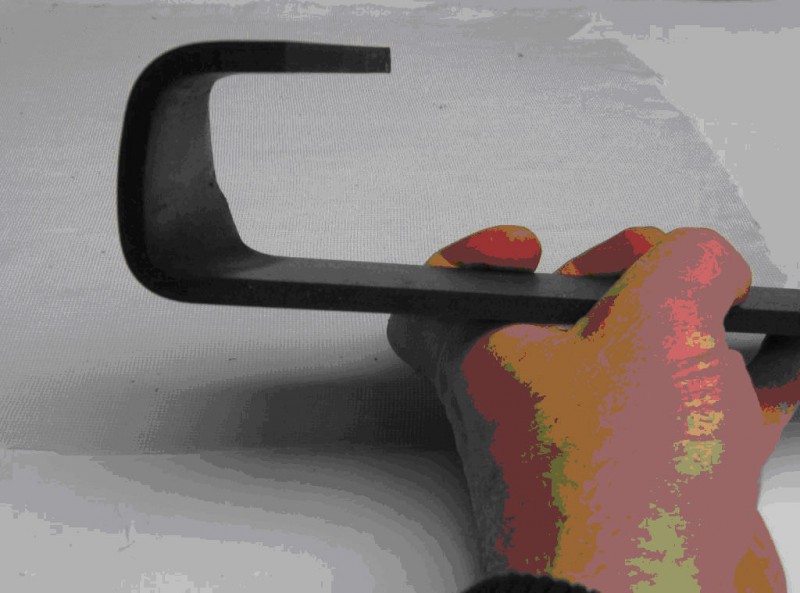

Начнём с нагрева одной полосы пластика, в 10 см от края и под углом 45 градусов. Когда пластик начнёт провисать, перевернём кусок и снова нагреем его. Вы должны будете нагреть довольно сильно, чтобы он свободно провисал. С помощью стальных труб сформируем заготовку, чтобы конец шёл вверх по углом в 90 градусов и загибался назад под углом 45 градусов, как показано на рисунке.

60

Далее нагреваем полосу примерно в 38 мм ближе к вертикальному концу и сложим секцию так же, как в предыдущем шаге.

61

Повторим эту процедуру для другой стороны. Убедитесь, что зажим будет соответствовать вашей обуви. Если нет, разогрейте складки и поработайте над пластиком, чтобы установить обувь.

62

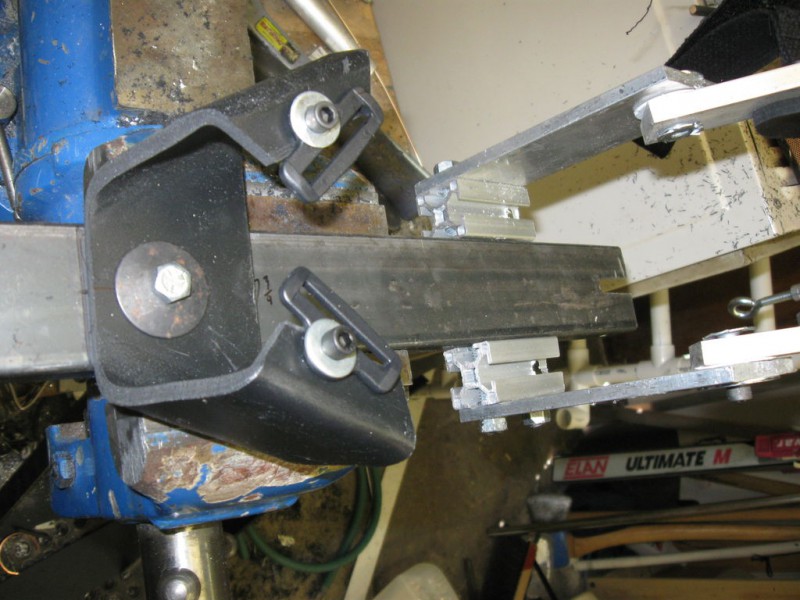

Обрежем края ножовкой и просверлим отверстия, как показано на рисунке, чтобы разместить ножные ремни и удерживающие болты.

63

Шаг 7: Монтаж

64

65

Самоделка состоит из 4 опорных узлов: 2 с левой и 2 с правой стороны. Они собираются в коленных суставах вместе с голенями.

66

67

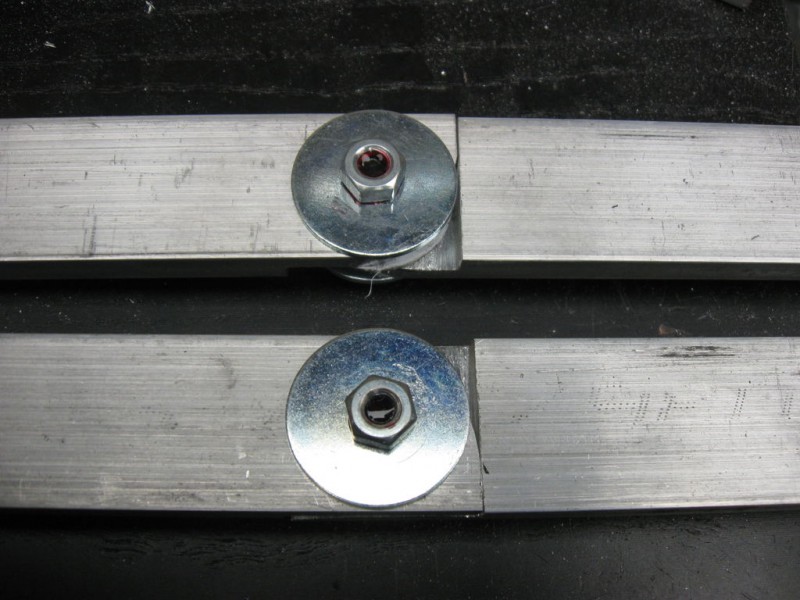

Воспользуемся болтом и гайкой, двумя нейлоновыми шайбами, двумя шайбами с широкими полями. Резьбу болта обработаем герметиком. Он поможет предотвратить откручивание гайки. Гайку затягиваем не слишком сильно. Болт должен поворачиваться, но не раскручиваться. Нейлоновые шайбы используются в качестве опорной поверхности для предотвращения износа.

68

69

Начнём монтаж с внешней стороны и установим шайбу с широкими полями на болт, далее закрепим бедро между 2-х шайб, затем нижний кусок ноги и внутреннюю шайбу с широкими полями, закончив всё гайкой.

70

71

Пластиковые фиксаторные опоры

72

73

Если вы не смогли найти 6,3 мм втулки, то вам придется сделать их из отрезанных 21 мм труб с интервалом 6,3 мм, как показано на фото.

74

75

Если вы используете труборез, не разрезайте трубу до конца. Поскольку это вызовет перекос внутренней полости, что будет выступать и препятствовать свободному прохождению болта. Просто отрежьте большую часть, а затем согните трубу на срезе (она отвалится).

76

77

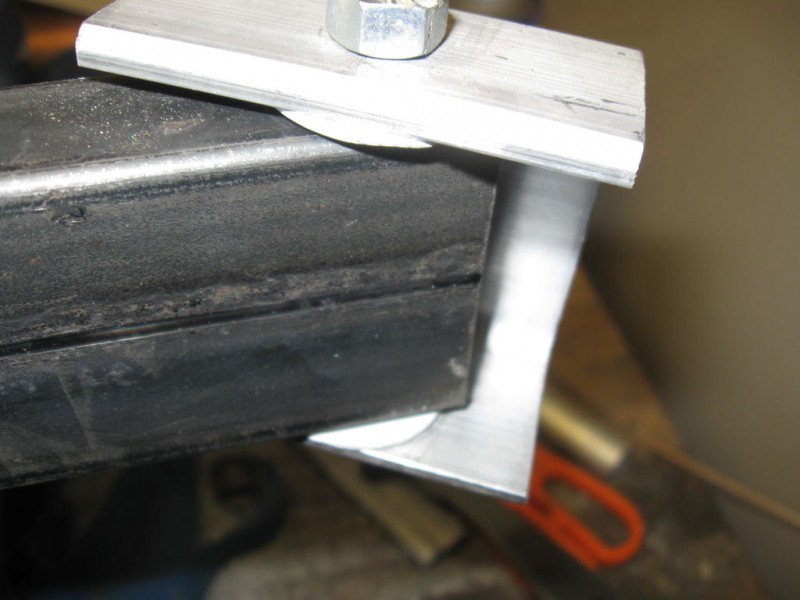

Далее установим пластиковые опоры. Начнём с верха, расположим их между алюминиевыми элементами и заглушками. Пластик будет зафиксирован болтами.

78

79

Используя схему сборки, установите болты в опорах из алюминия (по 8 болтов на ногу). Они будут использоваться в качестве основы крепления для ремней. Узлы ремней должны быть установлены на внешней стороне ноги. Это укрепит скобки и позволит ногам чувствовать себя более комфортно.

80

81

Заглушка будет фиксировать пластик, и болт не будет выступать за границы. Для того, чтобы носить ходули с тонкими брюками можете покрыть выступающие элементы изолентой для предотвращения травм. В идеале болт не будет выступать вообще. Длинный болт может быть укорочен путем добавления дополнительной шайбы.

82

83

По обеим сторонам от колена должен быть зазор около 2,5 см. Если колену не будет хватать места, то это обязательно проявиться при монтаже в завершающей стадии. Если вы заметили, что опорные части контактируют с лодыжками – это нормально и будет исправлено в более поздней стадии.

84

85

Сборка ступней

86

87

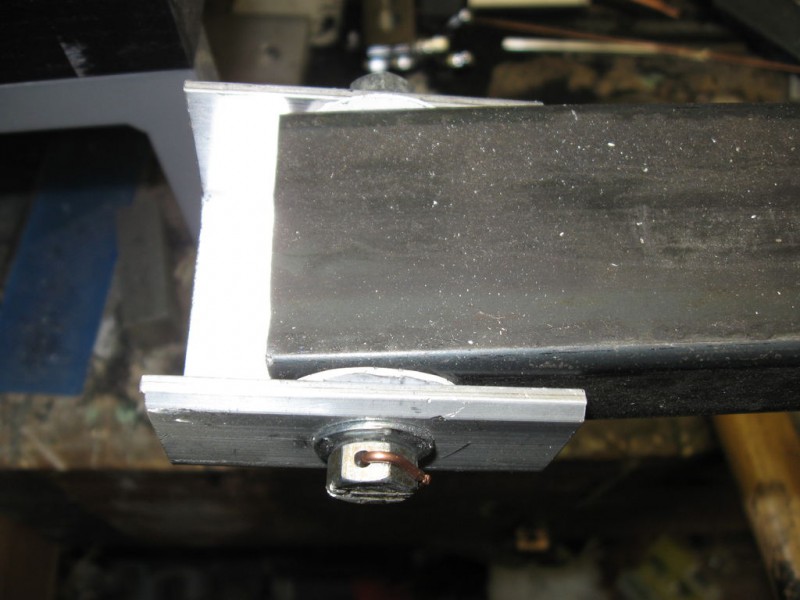

Начинаем сборку с передней части стопы. Она будет удерживаться на месте с помощью одного 7,5 см болта диаметром 7,9 мм, который будет проходить насквозь. Нейлоновые шайбы следует установить между опорными частями стопы. Стопа свободно поворачивается на поддерживающих опорах и может быть»заблокирована» с помощью болтов. Это необязательно, но вы можете просверлить отверстие в головке болта стопы и зафиксировать его на месте с помощью небольшого кусочка проволоки.Это позволит легче балансировать при ходьбе и фиксирует крепежный болт на месте, благодаря чему он не ослабнет с течением времени.

88

89

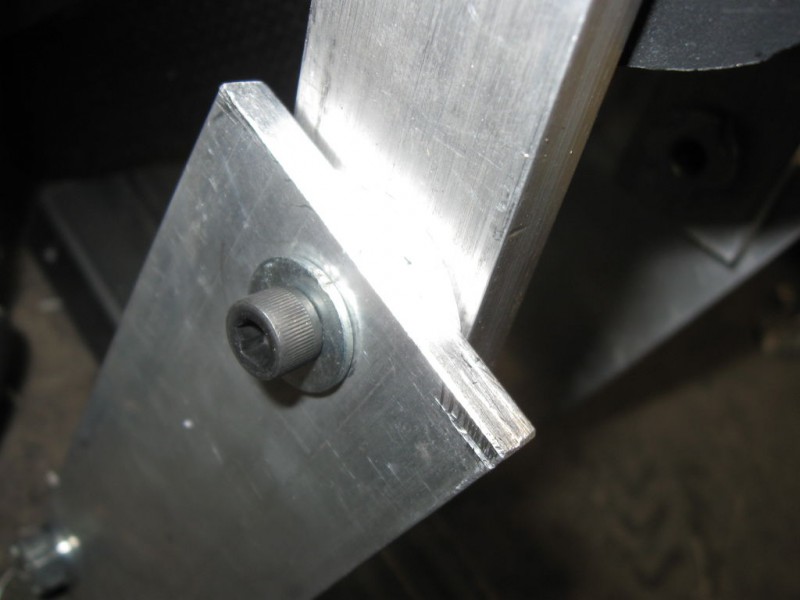

Далее займемся монтажом голеностопного сустава. Это достигается пропусканием двух 14 см болтов диаметром 7,9 мм через крепления лодыжек и их опорного блока для ног. Все соединения затягиваются гайками, а резьба блокируется с помощью герметика.

90

91

7,5 мм отверстия, что были просверлены в голеностопных опорах, использованы для крепления ремней. Вы должны будете подготовить 8 заглушек. Они будут использоваться в качестве стопорных «якорей» для ремней в голеностопных опорах.

92

93

Расположим доработанные заглушки в наружных нижних отверстиях (7,5 мм в диаметре) в каждой опоре лодыжки.

94

95

Соберём ножные зажимы используя заглушки и болты. Следует воспользоваться 13 мм болтом диаметром 6,3 мм.

96

97

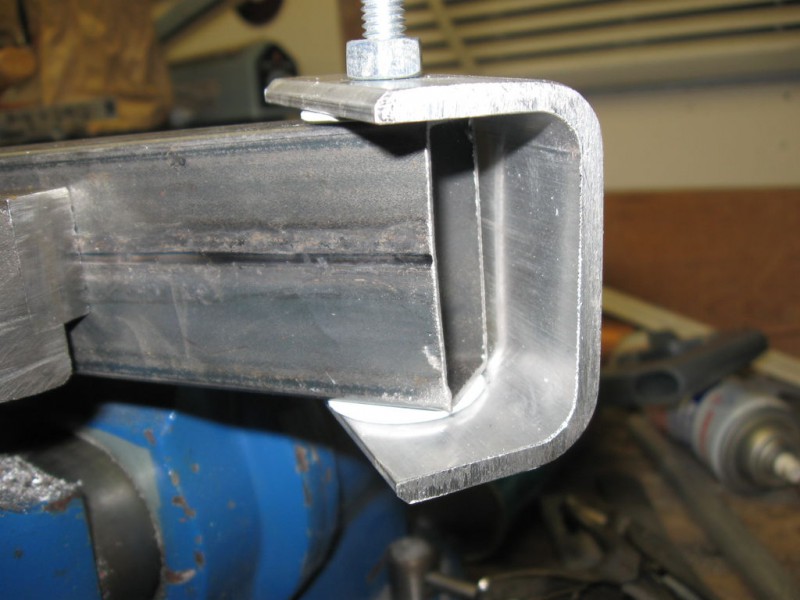

Расположим кроссовок между стойками опор лодыжек и голеностопным суставом. Установим зажим над передней частью обуви и отметим его положение. В этом месте следует просверлить отверстие для крепления зажима. Закрепим его используя 5 см болт диаметром 7,9 мм, широкую шайбу и гайку.

98

99

Закрепим скобки для ноги и поддерживающие элементы стопы. Для крепления используются 6,3 мм болты длиной в 25 мм. Не забывайте размещать нейлоновую прокладку между лодыжкой и нижней опоры ног, а также между широкой шайбой, болтом и нижней опорой для ног.

100

101

Следует закрепить трос, который будет соединять ступню и бедро. Эта доработка позволит бедру брать на себя вес и уменьшить нагрузку на лодыжку.

102

103

Сечение троса составляет 4,7 мм, кроме того следует использовать 7,9 мм тарлеп. Тарлеп должен выдерживать по меньшей мере массу тела умноженную на два. Стандартный стальной тарлеп выдерживает весь около 360 кг, но стоит проверить, чтобы быть уверенным в предельных нагрузках. Начнём с того, что расположим ходули буквой «Z» с нижней опорой для ног в вертикальном положении, а также бедрами и стопами в горизонтальном положении. Это даст необходимую номинальную длину троса.

104

105

Скрутим петлю на одном конце троса с втулкой. Втулка закрепляется с помощью специального инструмента, но также подойдет и молоток. Срез троса должны быть внутри неё. Она предотвратит изнашивание и возможные травмы. Петля приблизительно 25 мм в диаметре.

106

107

Закрепим петлю на одной стороне бедра с помощью 7,9 мм болта с большой шайбой, как показано.

108

109

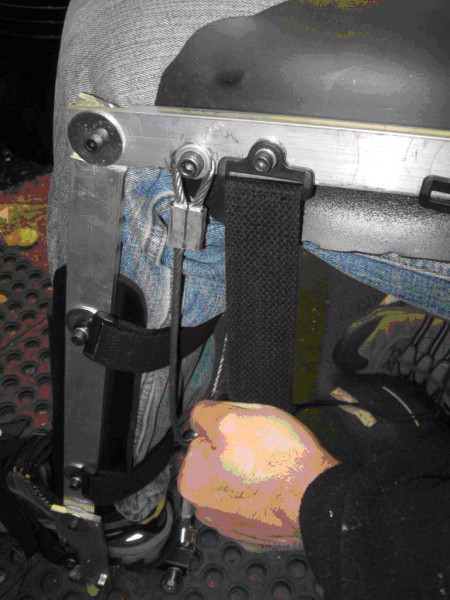

Протянем конец троса через одно отверстие тарлепа. Поместим его в вырез на опоре ног, как показано и установим 75 мм болт (7,9 мм) в узел, чтобы удерживать трос на месте. Протянем другой конец троса плотно к болту на другой стороне скобки бедра и сделаем 25 мм петлю вокруг него в этом месте. Сделаем отметку на тросе на 25 мм ниже болта в направлении свободного конца.

110

111

Вам нужно будет плотно обернуть трос на отметке изолентой, а затем разрезать его непосредственно по изоленте ножовкой. Лента предотвратить изнашивание. Теперь сделаем петлю на тросе и придавим его зажимом. Прикрепим петлю на опорный болт бедра и затянем его.

112

113

114

115

Теперь можем затянуть тарлеп болтом. Регулировка позволит выставить угол наклона, который контролирует высоту ходуль. Вы сможете убрать любую слабину, если трос провиснет с течением времени.

116

117

118



Шаг 8: Финал

119

120

121

Окончательная подгонка осуществляется с помощью тепловой пушки, благодаря которой можно будет отрегулировать пластиковые части. Начнём с нагрева пластика с наружной стороны вдоль алюминиевой скобки. Нагревайте только пластик (нейлоновые ремни могут расплавиться и деформироваться). После примерно 1 минуты пластмасса станет достаточно гибкой для ручной формовки. Осторожно сложите кусок пластика, как показано на рисунке. Держите так, пока он остынет (приблизительно 1 минуту). Все эти операции позволят расправить пластик и убрать раздражающие места на бедрах и коленях.

122

123

Повторите этот процесс для остальных пластиковых скобок.

124

126

Шаг 9: Заметки

127

128

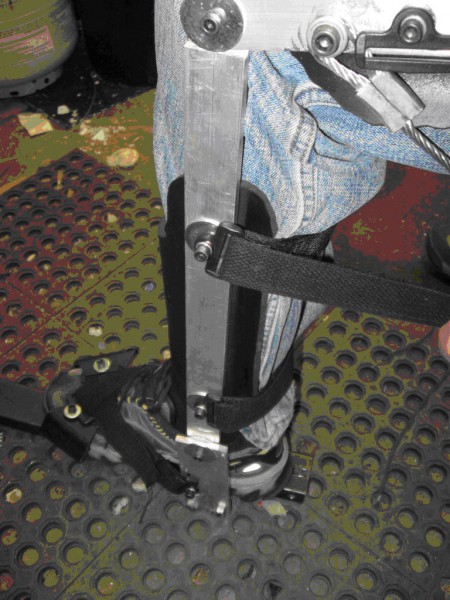

Вам придётся научиться ходить на ходулях… Ключевым моментом здесь является — то, что нужно найти точку равновесия. Как правило, желательно, чтобы кто-то помогал вам в этих тренировках, в противном случае можно использовать трость. Необходимы часы практики, прежде чем планировать выход в люди.

129

130





131

133

134

135

Фигурные скобки будут ограничивать ваши движения, но они позволят вам значительно снизить усталость.

136

137

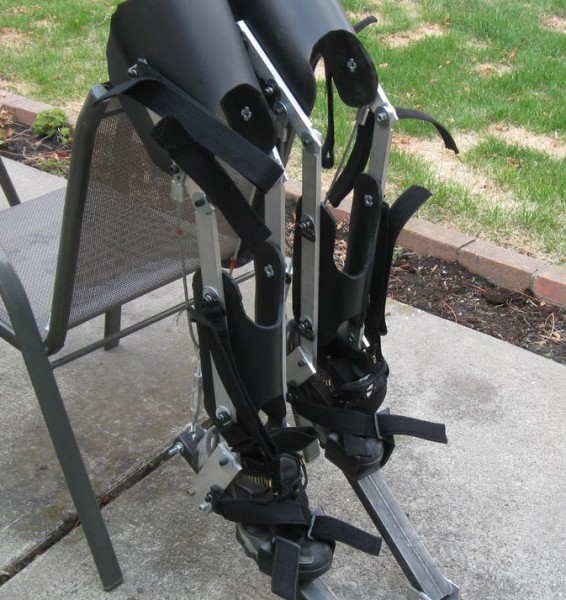

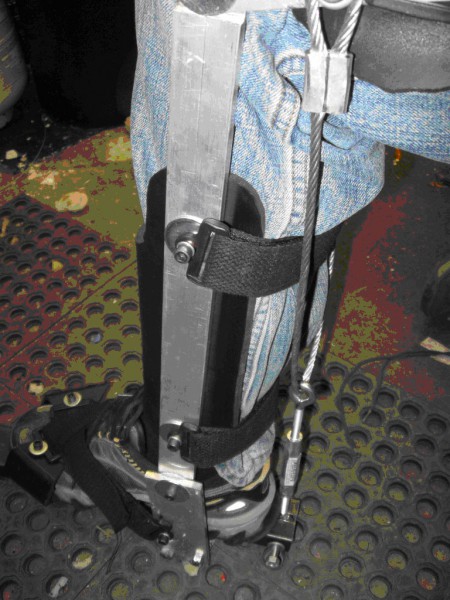

Правильный способ носить ходули показан на следующих рисунках.

138

139

140

Спасибо за внимание!

(A-z Source)
