Светодиодные фары для электроциклов

Ворклог под катом.

37

Как и обещал, показываю одну из своих немного более навороченных серий. На самом деле каждая фара уникальна, так что серией это не назовёшь но как есть 🙂

Собраны фары на базе светодиодов фирмы Кри(Экс-Эм-Эл), по три штуки в каждом общей светоотдачей в 1500 люмен. Некоторые фары имеют 30 градусные коллиматоры (некоторые нет) для тех кому нужен рассеянный свет.

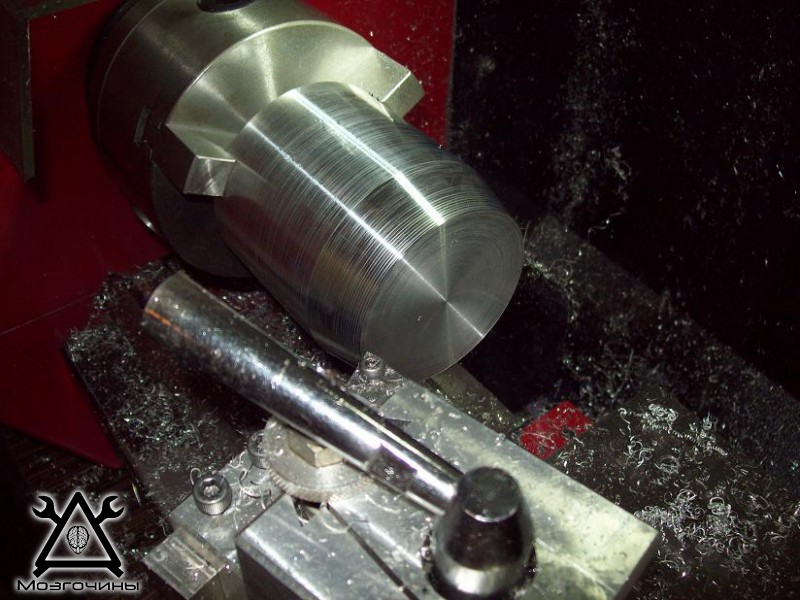

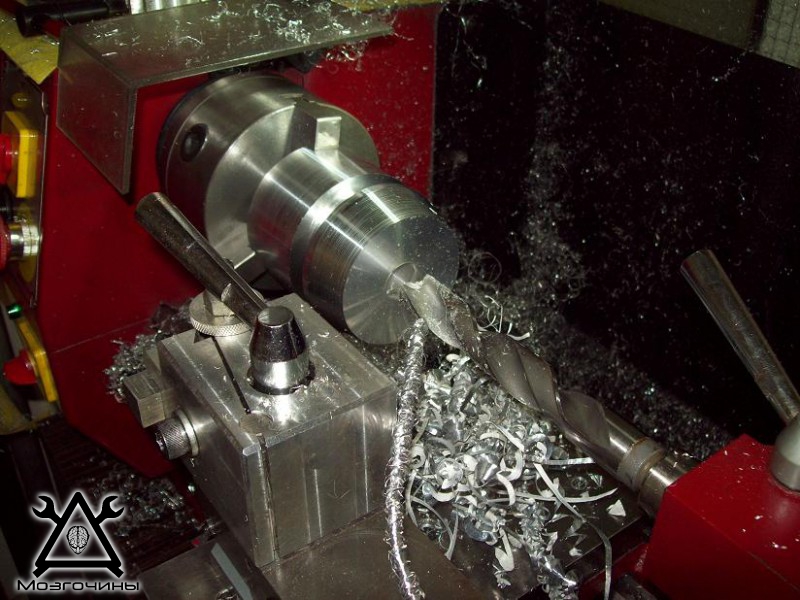

Итак, процесс в фото, придание общей формы и базовые расточки и  фрезеровки:

1







2



3



4



5



6

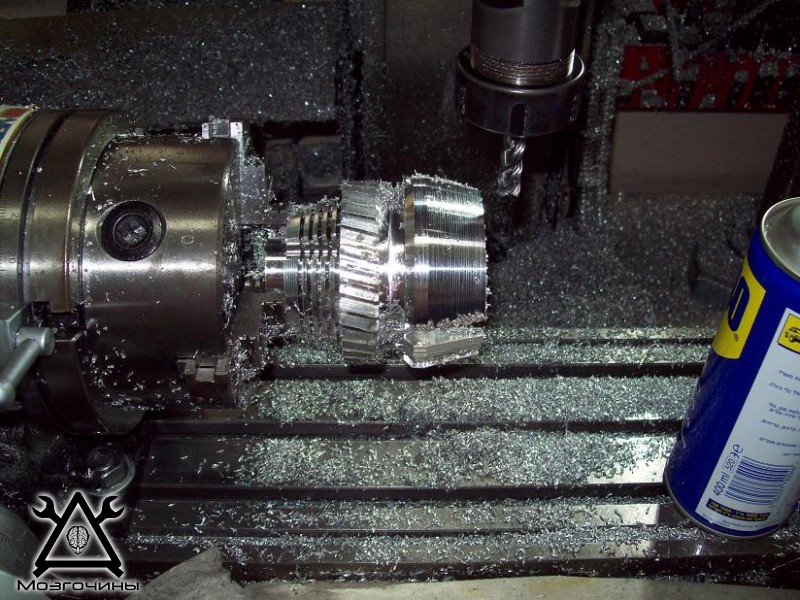

Далее нарезка поперечных и диагональных рёбер охлаждения:

7



8



9

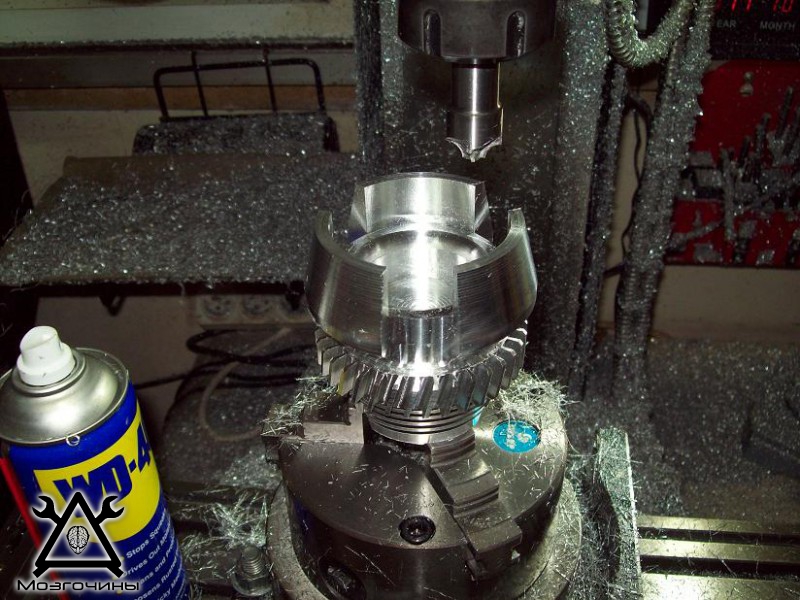

10Далее фрезеровка «лепестков» у каждой фары их количество другое, а так-же обработка скруглений 🙂

11



12



13



14



15

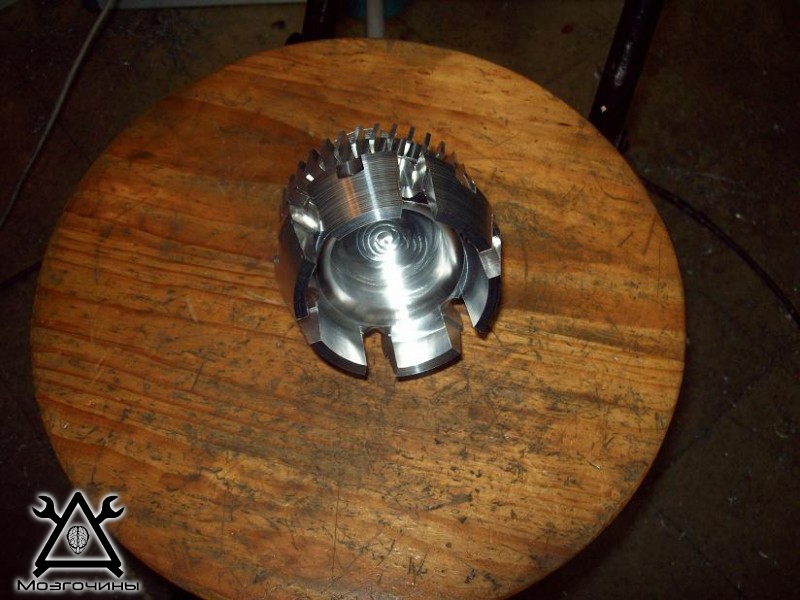

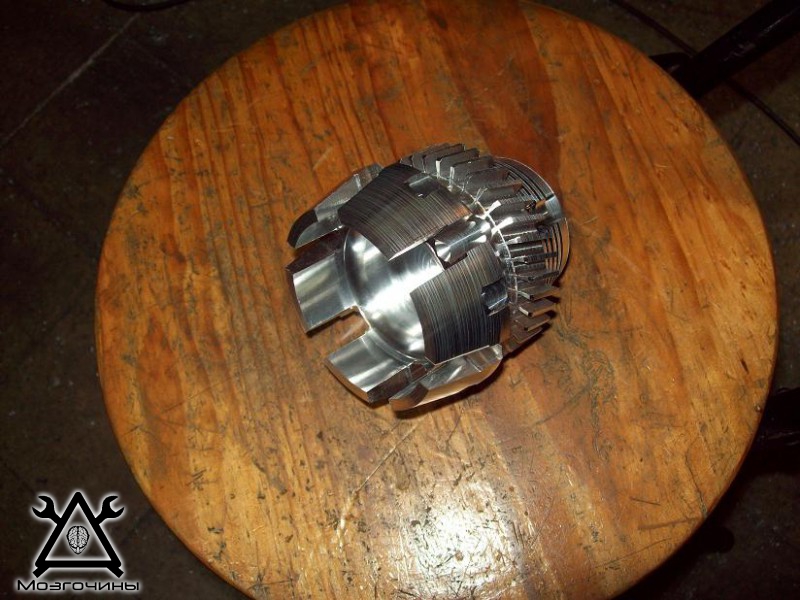

Так выглядят почти готовые корпуса:

16



17



18

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.



19



20



21

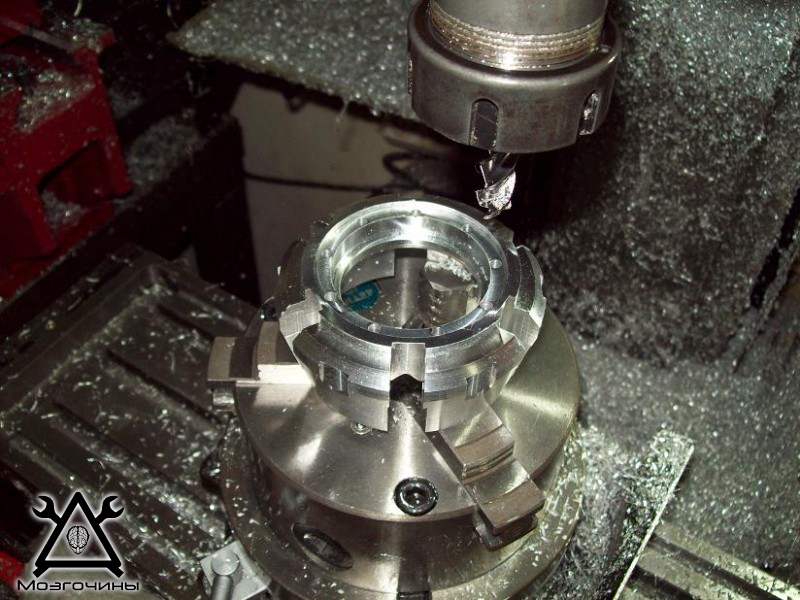

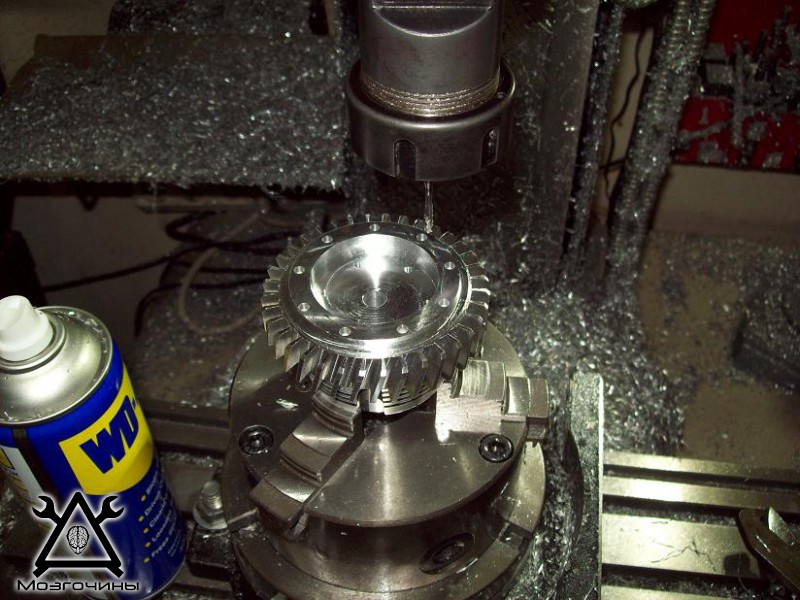

Далее следуют сверловка, разрезание корпусов на переднюю и заднюю части, нарезка резьб, расточка под стёкла и окончательное скругление :

22



23



24



25



26

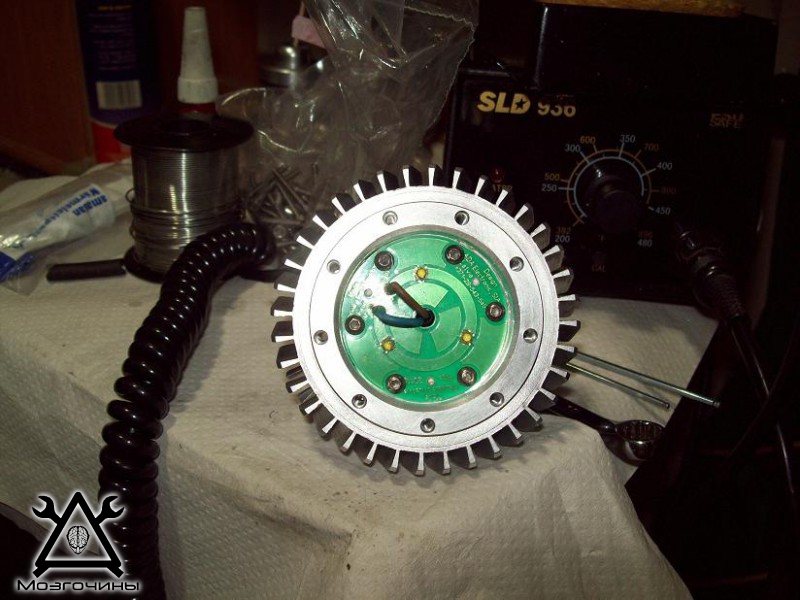

Далее вклейка стекла и сборка:

27



28



29



30

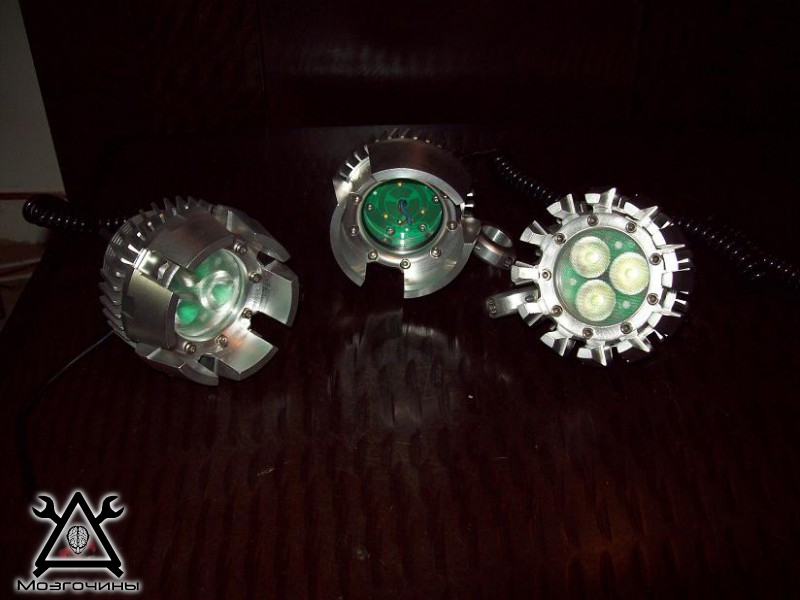

Ну и собственно результат :

31



32









33



34



35



36



37

Вот вроде и всё  🙂
