Компактный абордажный крюк

Перевел alexlevchenko92 для mozgochiny.ru

0

1

Когда был ребенком, я сделал своими руками небольшой абордажный крюк из скрепок. Когда повзрослел решил снова сделать абордажную кошку в более серьёзном исполнении. Для компактного хранения она разбирается, в ней установлен неодимовый магнит. Привязана она к 15 метрам паракорда.

Шаг 1: Собираем материалы

7

8

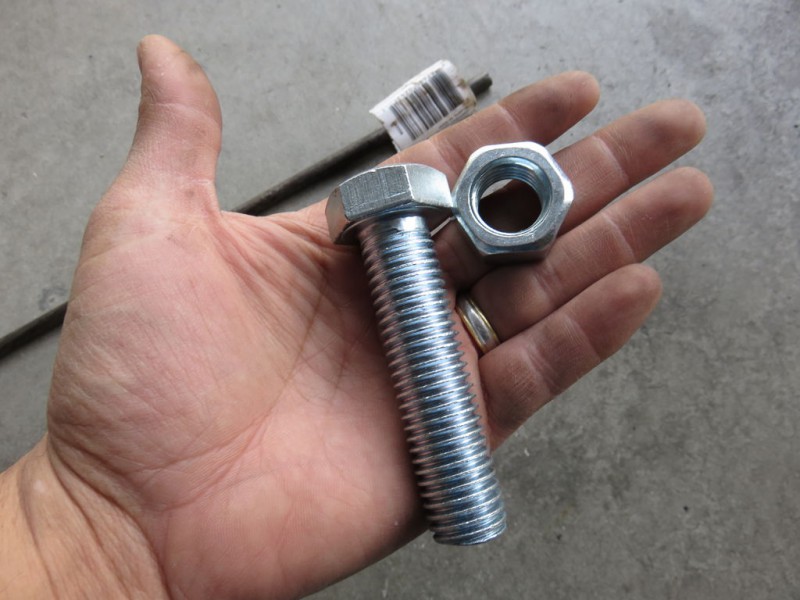

  • Один болт диаметром 1,9 см;
  • Одна гайка диаметром 1,9 см;
  • Стальной стержень диаметром 0,8 см;
  • Неодимовый магнит.

9

10

Шаг 2: Точим корпус

11

12

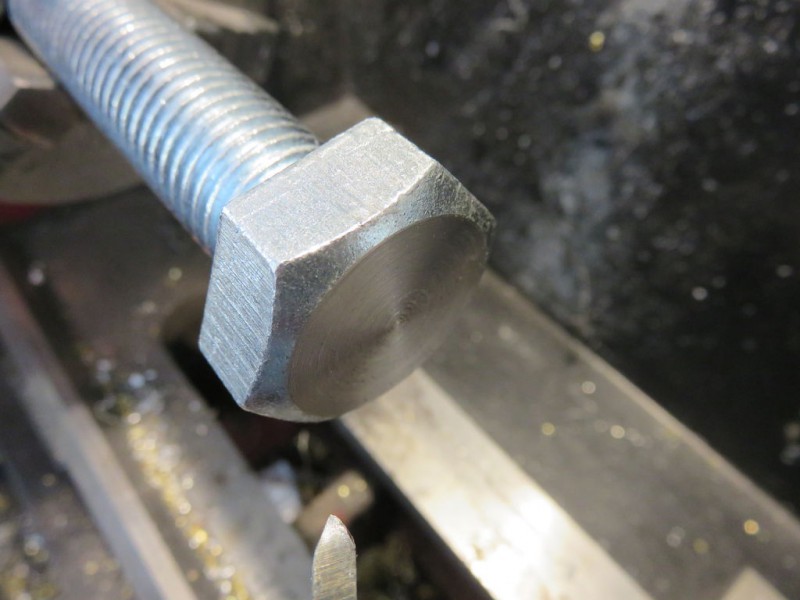

Все работы выполнялись на токарном станке. Установим болт в патрон станка. Подрежем торец болта. Просверлим отверстие в основании болта.

13

14

Оставим достаточное количество резьбового соединения для установки гайки. Остальное проточим.

15

16

17

Шаг 3: Завершим торец болта

18

19

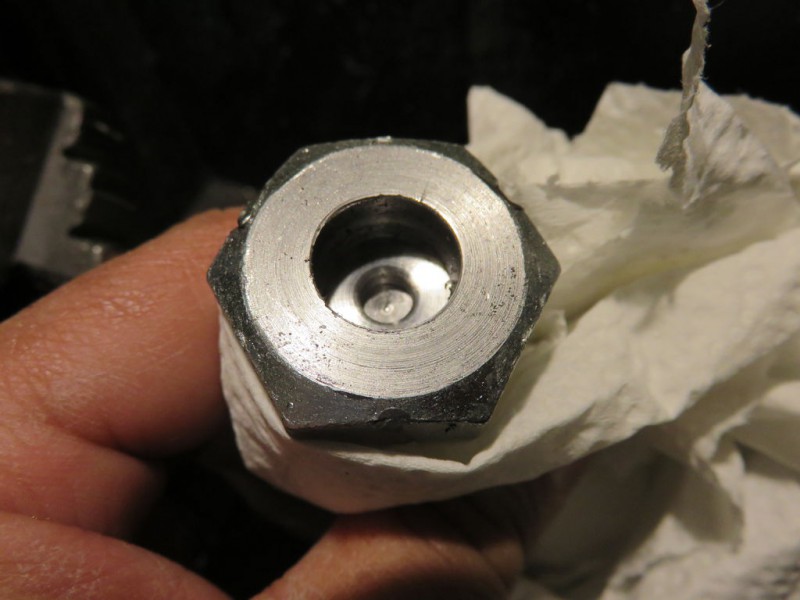

Высверлим отверстие в центре головки болта. В отверстие, впоследствии установим магнит.

20

21

22

Шаг 4: Подготовим гайку

23

24

Воспользуемся линейкой и определим центр в гранях гайки, после чего просверлим направляющие отверстия, для последующей установки крюков.

25

26

Шаг 5: Изготавливаем карабин

27

28

29

30

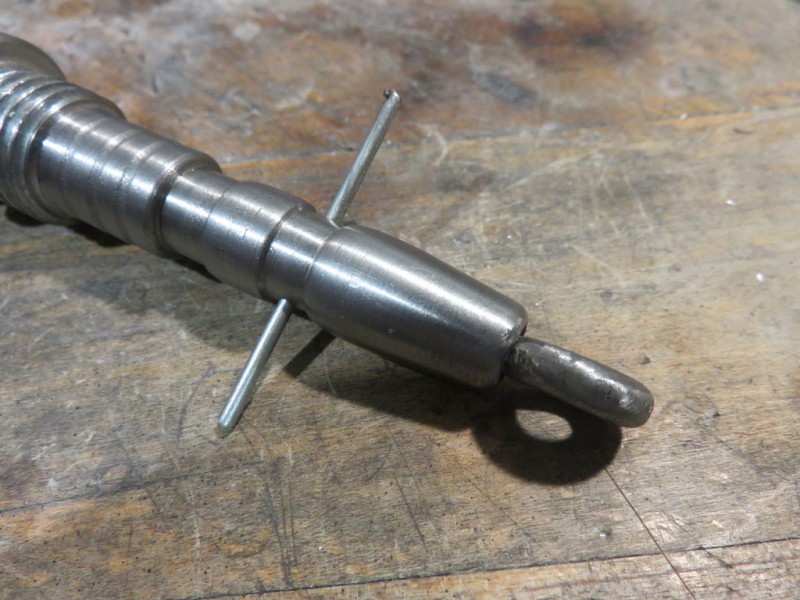

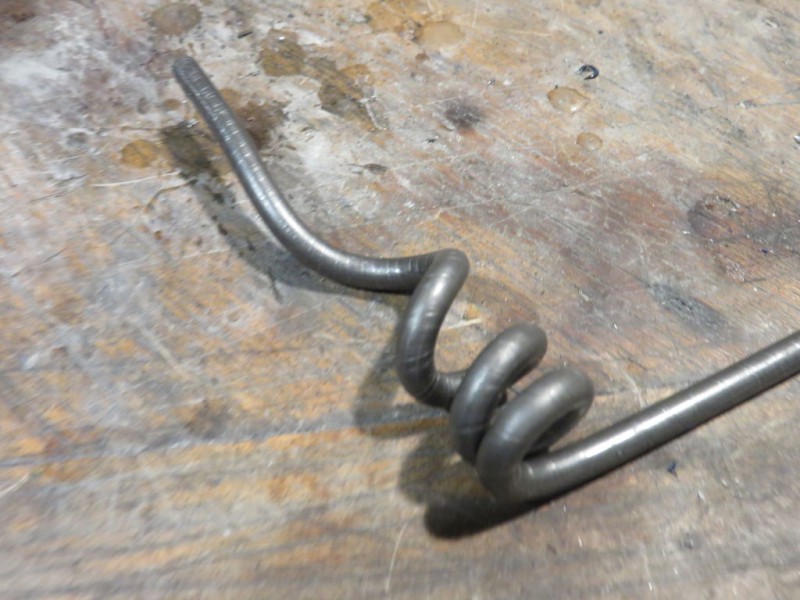

Кошку необходимо привязывать к чему-то. Возьмём стальную проволоку диаметром 0,5 см и обернём её вокруг стержня 0,8 см. Таким образом, сделаем спираль, которую затем сократим до одной петли. Установим карабин в отверстие. Для надёжного крепления карабина просверлим отверстие и установим штифт.

31

32

33

34

35

Шаг 6: Изготавлеваем когти

36

37

38

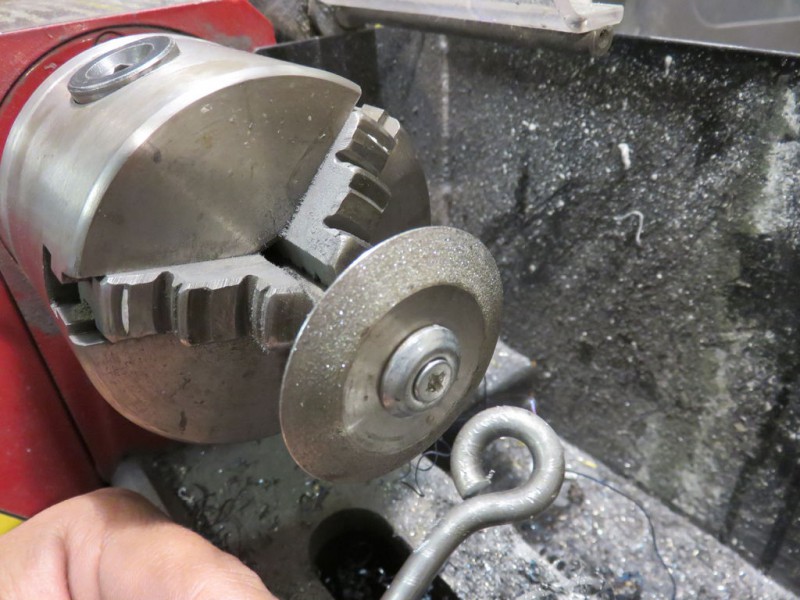

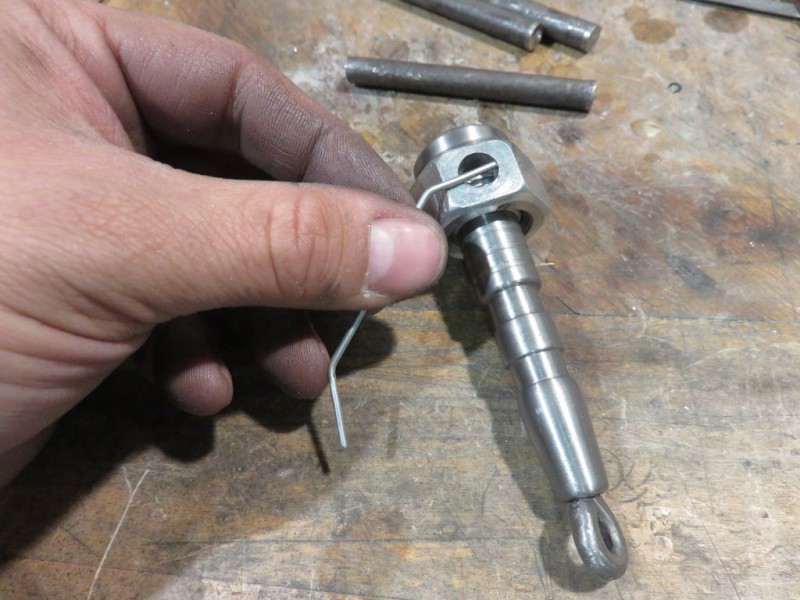

Отрежем три прутка одинаковой длины от стержня 0,8 см. Точим конус на конце каждого прутка. Далее воспользуемся куском проволоки для определения окончательной формы когтя.

39

40

41

Шаг 7: Согнем и приварим

42

43

44

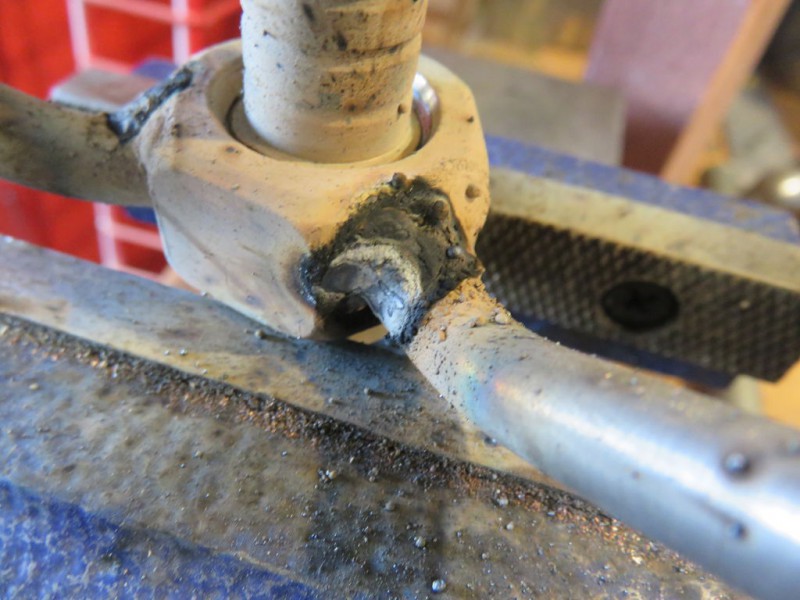

Установим каждый коготь в тиски и согнём с помощью трубы. Приварим когти в отверстия гаек. Зачистим сварные швы.

45

46

47

48

Шаг 8: Покрытие крюка

49

50

51

52

53

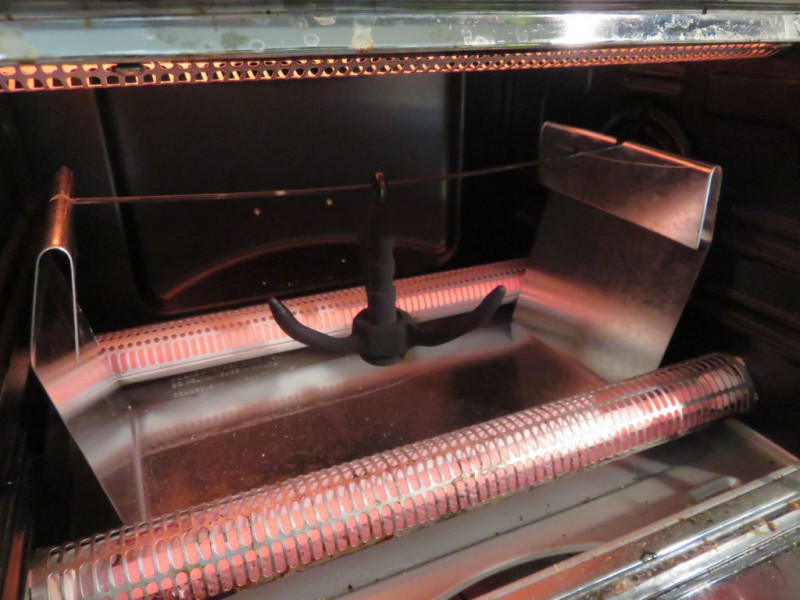

Покраску следует производить на улице или в хорошо проветриваемом помещении. Распылим порошковую краску на крюк и прогреем в печи. Приклеим магнит суперклеем и привяжем к поделке паракорд.

2

3

4

5

6

Спасибо за внимание. Пираты, удачного абордажа!

(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое - ещё и даришь другим возможность окунуться в мир самоделок.

5 Replies to “Компактный абордажный крюк”

    1. Я так подозреваю, что этим магнитом крюк фиксируется в собранном состоянии (гайка притягивается к головке болта). Это повышает удобство пользования, не усложняя при этом штатную разборку.
