Ленточный прижим своими руками

Перевел Creator для mozgochiny.ru

FKUHPWKIJYV1ICT.LARGE

В сегодняшнем проекте мы создадим ленточный прижим, который позволит сжимать детали различной формы при склеивании, что обычно затруднительно выполнить с помощью стандартных брусков или хомута для труб. Хотите сделать рамку для картины? Нет проблем, используйте ленточный прижим!

Вы можете самостоятельно и с минимальными затратами изготовить ленточный прижим для применения на деревянных рамках, фурнитуре, круглых объектах, шестиугольниках, восьмиугольниках, н-угольниках и прижимать объекты любого размера!

Для проекта вам понадобится доска из твердой древесины толщиной 1,9 см и размером 10 на 25 см, древесноволокнистая плита толщиной 0,5 см и размером 12,7 см на 51 см, штифт из твердой древесины 0,64 см и 0,95 см (напр. дуба, не используйте тополь или сосну), болт с шестигранной головкой на 16 и высотой 0,95 см и длиной 10 см (или стержень) и полной резьбой, T-гайка на 16 высотой 0,95 см, шестигранная гайка #8, три метра или более прочного полиамидного корда шириной 1,9 см, четыре скользящие застежки шириной 1,9 см, и столярный клей. Из инструментов понадобится отрезной станок со столом, ленточная пила и сверлильный станок.

FUB0BSGIJYUIDDX.LARGE

Шаг 1: Создание угловых губок

F3E100FIJSX60X7.LARGE

FW9TYVUIJSX4I5Z.LARGE

F97JPKIIJSX4I6U.LARGE

F0MSGXLIJSX4IBO.LARGE

F1CHK0TIJSX4IDR.LARGE

FLAYLRZIJSX4IEG.LARGE

FJCBCVAIJSX4IJH.LARGE

F1ONQRSIJSX4IWP.LARGE

FIC0838IJSX4IYT.LARGE

F63TWEFIJSX4IZM.LARGE

FDBZIJ2IJSX4J19.LARGE

F7NASTLIJSX4IZQ.LARGE

Ленточный прижим состоит из нескольких губок, ленты, которая обворачивается вокруг губок, и механизма натяжения, который натягивает ленту вокруг губок для их зажима на рабочей заготовке.
Для прямоугольной рамки вам понадобится три губки для удерживания трех уголков, и неподвижная губка и натяжное устройство для четвертого уголка.

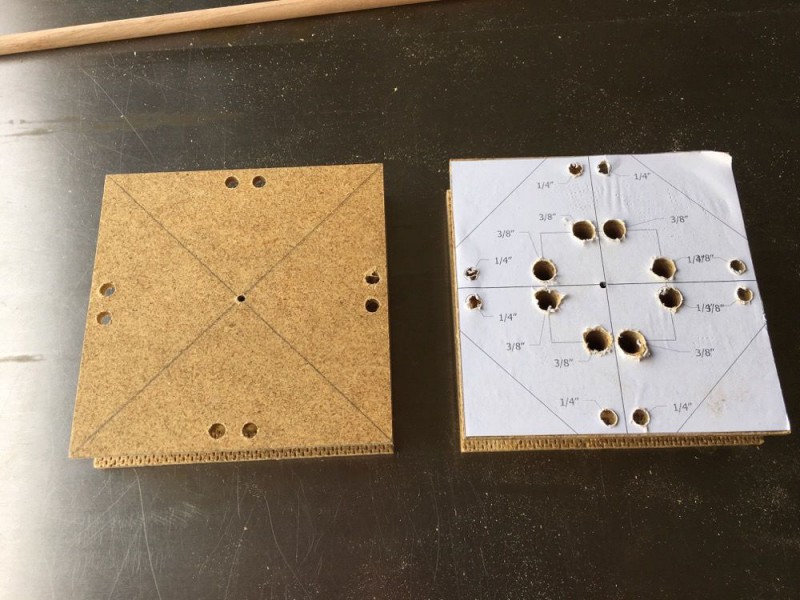

Для изготовления угловых губок, вырежьте круг диаметром 10 см из деревянной заготовки из твердых пород дерева толщиной 1,9 см. Просверлите в центре отверстие диаметром 0,3 см. Вырежьте из древесноволокнистой плиты толщиной 0,5 см квадраты размером 12 на 12 см (фактически, толщина плиты немного меньше), и также просверлите отверстия диаметром 0,3 см через их центры. С помощью гвоздей выровняйте древесноволокнистые плиты по центру и склейте блок плит вместе. Кромки древесноволокнистой плиты должны быть выровнены, как показано на фото.

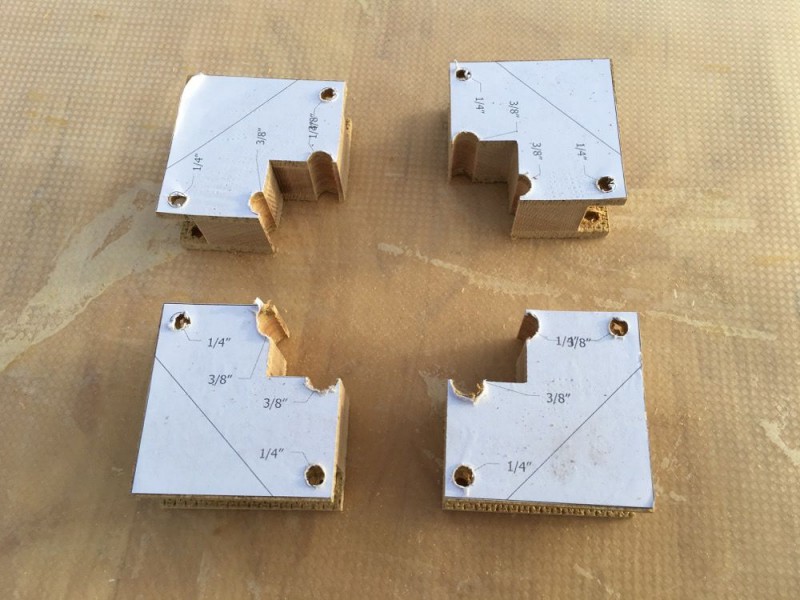

После высыхания клея напечатайте и вырежьте шаблон для сверления 1, и наклейте на квадратный блок с помощью резинового клея. Просверлите отверстия диаметром 0,6 и 0,3 см. Используйте ленточную плиту, чтобы разрезать полученный блок на четвертинки, и отрежьте уголки губки (квадрат размером 2,54 на 2,54 см) на каждой заготовке. Разрез пройдет через отверстия диаметром 0,95 см, так как задумано. В завершении снимите заусенцы на каждой заготовке.

Из штифта из твердой породы дерева толщиной 0,95 см нарежьте восемь деталей длиной 2,85 см. Используйте дубовый штифт, сосна или тополь слишком мягкие. Приклейте полученные штифты к полу-отверстиям диаметром 0,95 см. Штифты действуют в качестве «поворотных» губок для размещения прижимных шарниров, которые располагаются под углом не 90 градусов.

Из штифта из твердой породы дерева толщиной 0,6 см нарежьте восемь деталей длиной 2,85 см и приклейте на верхние/нижние отверстия в древесноволокнистой плите. Данные штифты будут удерживать ленту для прижима. Между данными штифтами и круглой кромкой заготовки из твердой древесины должно быть достаточно места, чтобы продеть ленту.

Зашкурьте наждачной бумагой и почистите кромки и лицевые стороны четырех угловых губок, которые вы только что изготовили. Отложите их в сторону.

Шаблон 1

Шаг 2: Создание неподвижной губки и механизма натяжения

FF5M9H8IJSX6140.LARGE

FUDQ7ZJIJWWOAYL.LARGE

F87OG91IJSX60X5.LARGE

F9HINN9IJSX4VGY.LARGE

FBK1YIAIJSX4VN1.LARGE

FG68NCPIJSX4VNZ.LARGE

F5VSUSZIJSX4VRR.LARGE

FK3800CIJSX4W1C.LARGE

FVI2GNQIJSX4VUM.LARGE

FSUZ4Y9IJSX54BE.LARGE

Начните с заготовки размером 7,62 на 10 см из твердой породы дерева толщиной 1,9 см. Отрежьте 1,2 см на каждой стороне вдоль длинной стороны 10 см. Разрежьте каждую отрезанную заголовку пополам – используйте ленточную или ручную пилу! Вам понадобятся три заготовки из дерева твердых пород толщиной 1,9 см: одна заготовка размером 7,62 на 7,2 см (в зависимости от впадины между зубьями пилы отрезного станка), и две заготовки размером 1,2 на 3,7 см.
Вырежьте две заготовки размером 7,62 на 10 см из древесноволокнистой плиты толщиной 0,5 см.

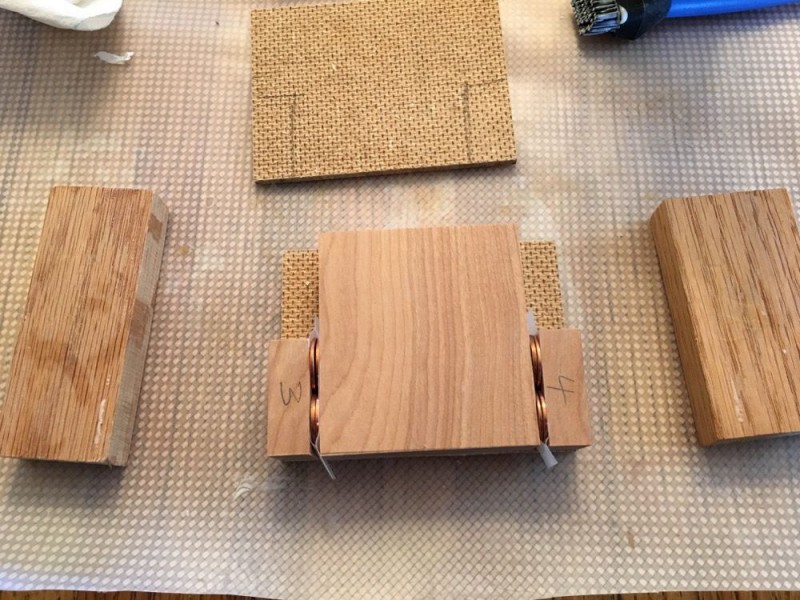

Теперь склейте вместе блок из заготовок (древесноволокнистая плита – плита из твердой породы – древесноволокнистая плита) как показано на диаграмме и фото. Я использовал мелкие монеты, выставленные столбиком одна на другую, и склеенные вместе скотчем во время процесса склеивания для создания паза для зажимной ленты. Через 15-20 минут выньте разделитель из монеток перед тем, как клей полностью застынет.
После высыхания клея прикрепите шаблон 2 к верхней и боковой стороне блока; просверлите отверстия в верхней части и внутрь боковой стороны, как показано на шаблоне.

С помощью ленточной пилы сделайте зарубку на неподвижной губке, и прорежьте отверстия диаметром 0,95 см, как указано на шаге 1; далее перережьте блок наполовину вдоль линии, указанной на шаблоне. Пометьте две заготовки, как они подходят друг другу, ведь вам необходимо выровнять в одну линию боковые отверстия! Теперь вы создали неподвижную губку и подвижный ползунок для натяжения.

На неподвижную губку приклейте четыре штифта длиной 2,85 см (2 толщиной 0,63 см и два 0,95 см), как указано на шаге 1. Зашкурьте кромки и штифты.

Отрежьте две заготовки длиной 12,7 см из штифта толщиной 0,95 см. Штифты должны гладко перемещаться взад и вперед через подвижную деталь. При необходимости, зашкурьте штифты (используйте сверлильный станок, как показано на фото). Приклейте заготовки штифта к заготовке неподвижной губки. Используйте подвижный ползунок, чтобы выровнять штифты в процессе склеивания.

Шаблон 2

Шаг 3: Установка натягивающего болта

FN1VHHLIJSX5CTA.LARGE

F25NIP3IJWWO5FB.LARGE

FJ510I7IJWWO5FG.LARGE

FXWQZPHIJSX54CH.LARGE

Установите T-гайку на 16 высотой 0,95 см в центральное отверстие подвижного ползунка, который располагается лицевой частью к неподвижной губке. Вам необходимо рассверлить мелкое углубление 1,1 см вокруг центрального отверстия для размещения T-гайки. Вставьте стержень на 16 с резьбой диаметром 0,95 см через Т-гайку (или болт с шестигранной головкой с длиной 10 см и полной резьбой). В момент вкручивания болта или стержня он будет выступать против неподвижной губки, и выталкивать подвижный ползунок наружу. Запрессуйте шестигранную гайку #8 в центральное отверстие неподвижной губки так, чтобы стержень/болт повернулся против нее, защищая дерево в нижней части отверстия, как показано на фото. Вы можете приспособить ручку для болта с шестигранной головкой для затягивания прижима, или используйте для этой цели ключ на 19 мм.

Шаг 4: Заключительная отделка всех компонентов

Покройте угловые губки, неподвижную губку и подвижный ползунок лаком или полиуретаном так, чтобы столярный клей к ним не прилипал и его легко можно было бы счищать. Не окрашивайте штифты и отверстия в подвижном ползунке; они могут склеиться!

Шаг 5: Установка ленты

FLHBGXFIJWWO5FI.LARGE

FUNJ5IOIJWWO5FC.LARGE

FAF2503IJWWO5FD.LARGE

FHYDMQPIJWWO5FF.LARGE

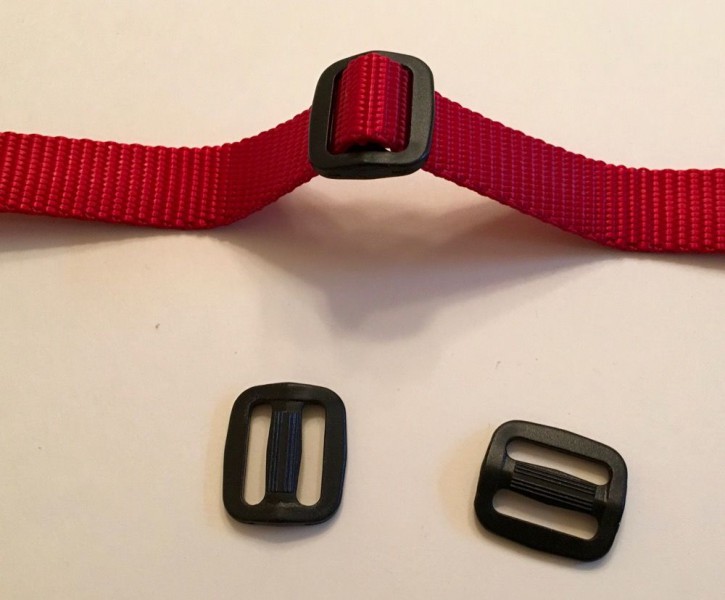

Возьмите 3 метра (или более) прочного полиамидного корда шириной 1,9 см (ленту) и четыре скользящие застежки шириной 1,9 см. Пропустите корд через застежку, левую сторону неподвижной губки, вторую застежку, далее через левый паз подвижного ползунка, левую сторону неподвижной губки, первую застежку и три угловых губки. Выполните аналогичные действия для правой стороны. Смотрите фото выше.

Для регулировки длины ленты существует лучший способ, т.е. кулачковые рычаги, сжимающие винты, подпружиненные застежки и т.д. Самый простой и дешевый способ — это все-таки скользящие застежки. Улучшайте конструкцию самостоятельно!

Шаг 6: Использование ленточного прижима

FZVPTFTIJWWO335.LARGE
FA3EBS5IJYV13M8.LARGE

FCF5BO2IJWWO34C.LARGE

FFNZJANIJWWO34D.LARGE

FDVLFOTIJYV13C1.LARGE

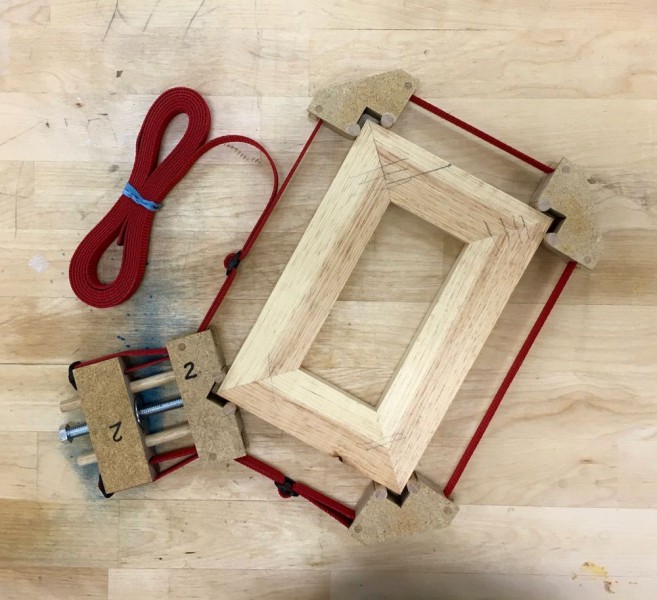

Всегда регулируйте длину ленты перед нанесением клея на рабочую заготовку и дайте ей время высохнуть. Оберните ленточный прижим вокруг рабочей заготовки, и выровняйте губки по углам. Туго натяните ленту с левой стороны и отрегулируйте скользящие застежки. Вы можете использовать маскировочную ленту на губках, чтобы предотвратить прилипание к ним клея. Убедитесь в том, что клей не попал на поворотные/натягивающие штифты и механизм. Поверните болт с помощью торцевого ключа на 19 мм для затягивания губок против заготовки. Убедитесь, что ваша заготовка осталась плоской и квадратной, и дайте клею высохнуть.

Для прямоугольников используйте три губки плюс одна неподвижная губка. Для шестисторонних заготовок используйте 5 губок плюс одна неподвижная губка. Для н-сторонних – хорошая идея для нового мозгопроекта!

Спасибо за внимание!
