Лук из велосипедного колеса своими руками

Перевел Creator для mozgochiny.ru

bike-wheel-bow

Хотите сделать лук своими руками? Нет проблем. В этом проекте у вас появится такая возможность.

FPNNTUSHET1EVCT.LARGE

FQHUER4HET1EVD4.LARGE
Характеристики лука:
— Жесткий каркас.
— Отлична убойная сила.
— На стрелы не требуется особое разрешение.
— Большее натяжение, чем в стандартном луке.
— Точность.
— Легкость.
— Простота изготовления.
— Дешевизна — £2.50, за эти деньги можно купить разве что китайскую большую рогатку.
— Дальность стрельбы не менее 20 метров.
— Хорошо подходит при охоте на мелкую дичь или рыбу.
— Стрела удобно располагается на каркасе.

Шаг 1: Материалы и инструменты

FINUSHYHET1EVHC.MEDIUM

Простые инструменты
— Пила, чтобы разрезать обод колеса — ножницы – отрежьте или снимите другим способом спицы с колеса – напильник для затачивания мест среза – плоскогубцы для сгибания.

Основные материалы
— Велосипедное колесо – монтажные петли – внутренняя камера от колеса – тетива от катапульты (или используйте отрезанную камеру колеса, но она не даст требуемой убойной силы) – фиксаторы для резьбовых концов монтажных петель – спица для прицела.

Шаг 2: Начальные действия

FINUSHYHET1EVHC.MEDIUM

Итак – возьмите неисправное колесо и разберите его на отдельные элементы – почистите корпус/каркас – демонтируйте шпиндель, снимите подшипники и т.д.

Возьмите пилу и разрежьте обод/колесо наполовину между двумя отверстиями. Отлично, теперь у вас есть еще и запасной каркас, если первый экземпляр лука не получится, как задумано. Почистите углы и сточите любые острые кромки.

Обод имеет диаметр 73,7 сантиметра, поэтому для надлежащего расположения петель вам следует использовать такой же размер.

Шаг 3: Продолжение

FFQYX8XHET1EVLZ.MEDIUM

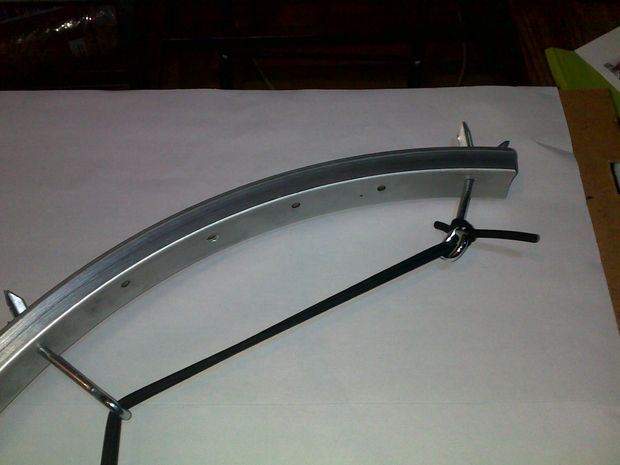

Теперь найдите четыре монтажные петли с полной окружностью и резьбой на конце.

Возьмите две петли и вставьте их в последние отверстия каркаса – резьбовая часть должна выступать наружу. Затем накрутите гайку или как в моем случае фиксаторы для гипсокартона, чтобы предотвратить падение петли в центр каркаса при натягивании лука (этого не должно произойти, так как сила натяжения обеспечивает устойчивость положения петель на каркасе, но все же, лучше себя обезопасить – плюс они выглядят действительно круто). Далее отсчитайте внутрь пять отверстий, и вставьте две петли в каркас, смотрите фото.

Шаг 4: Тетива

FU9VSZTHET1EVPD.MEDIUM

Возьмите резиновую ленту вашей катапульты (я взял метр по длине) – разрежьте пополам и свяжите концы, чтобы сделать две резиновые ленты.

Возьмите вашу старую камеру и отрежьте полоску длиной 20 сантиметров и шириной 2,5 сантиметра, привяжите ее между вашими двумя лентами – похоже на резиновую тетиву к катапульте.

Посмотрите на фотографию – если вы все сделали правильно, привязанная камера создает естественный канал, который отлично подходит для размещения конца стрелы – увидите, когда опробуете лук – когда вы установите резиновую ленту в каркас расположите ее по направлению вперед.

Шаг 5: Пора заканчивать

F68X9LHHET1EVTS.MEDIUM

FOZ2DCZHET1EVS5.LARGE

FHXBIA2HET1EVSA.LARGE

Вернитесь назад к вашей старой камере и отрежьте секцию длиной 3,8 сантиметра (сохраните ее в виде камеры – потом увидите зачем). Натяните вырезанный кусок на середину каркаса – получилась небольшая черная ручка для захвата.

Пропустите резиновую тетиву через внутренние петли, так чтобы она свободно перемещалась – подтяните концы ко второму набору петель, пропустите через ушко петли, но перед этим выкрутите гайку из стержня петли, пропустите резиновую ленту под нее, чтобы завернуть на себя, затем опять вставьте петлю. Это гарантирует, что тетива не соскочит при натяжении – увидите на фото, что я имел в виду. Поскольку вы имеет дело с резиной, а не реальной тетивой лука, то обращайтесь с ней с осторожностью.

Шаг 6: Пора отдохнуть

FANE6BAHET1EVUL.MEDIUM

Уф!! – Пора отдохнуть – и вот как.

Возьмите ваш старый, почищенный шпиндель и пропустите его через короткую резиновую трубку – когда лук будет почти готов, вы сможете установить ее так, чтобы стрела располагалась в центре тетивы, а остальные концы находились на стороне шпинделя на одной кромке, а стрела в центре каркаса лука.

Шаг 7: Точный прицел для больных глаз

FW39S5FHET1EVVS.MEDIUM

FU1JLI4HET1EVWE.MEDIUM

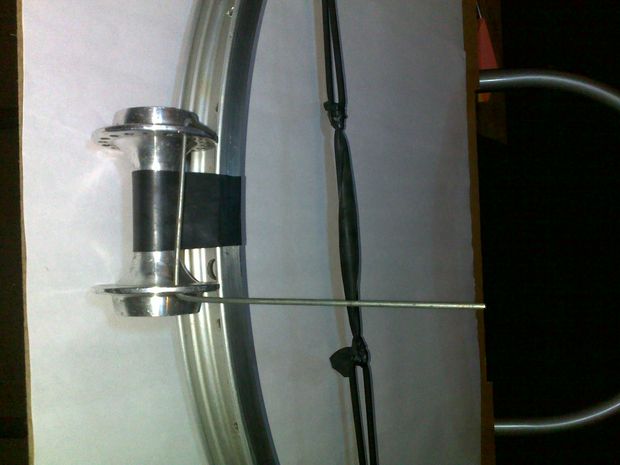

Посмотрите на фото – возьмите свою старую спицу (пока оставьте полную длину и отрежьте, когда решите, какая дальность стрельбы вам нужна).

На одном конце сделайте загиб величиной 2,5 сантиметра на угол 90 градусов – видите его, вверху фото.
Пропустите спицу через шпинель сверху вниз и, удерживая на месте, потяните наружу, чтобы сделать еще один загиб, но на 90 градусов относительно первого – когда определитесь с дальностью, поставите метки на оси прицела для различных расстояний.

Для поднятия просто подогните проволоку вверх.
Для блокировки прицела на месте, немного вытяните шпинель из каркаса и сделайте небольшой загиб в каркасе, как показано на фото.

Шаг 8: Смазка и стрелы

FUA0ILYHET1EVWQ.MEDIUM

Перед стрельбой смажьте резиновую ленту с помощью вазелина в месте, где она проходит через петли, чтобы предотвратить трение, снижающее силу натяжения – не дальние петли, а только внутри. Если вы подергаете за тетиву лука, то наверно захотите в это место установить ролики для более равномерного натяжения.

А вот стрелы выбирайте в зависимости от потребностей – сделайте сами или купите готовые.

Шаг 9: Настало время стрельбы

FAW023MHET2TJP8.LARGE

FJ4OZA6HET2TJOE.LARGE

FZWFA04HET2TJOR.LARGE

FC4F62KHET2TJPJ.LARGE

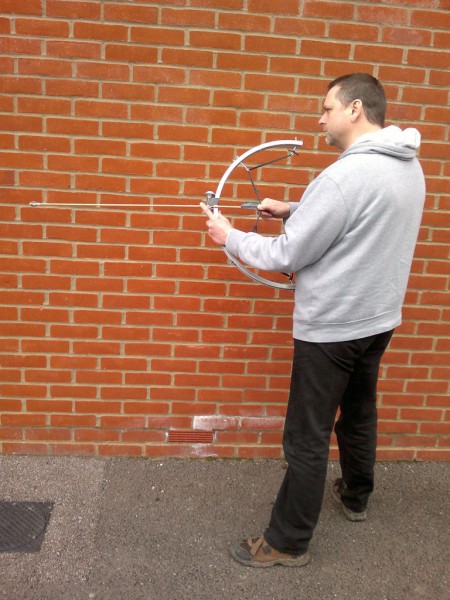

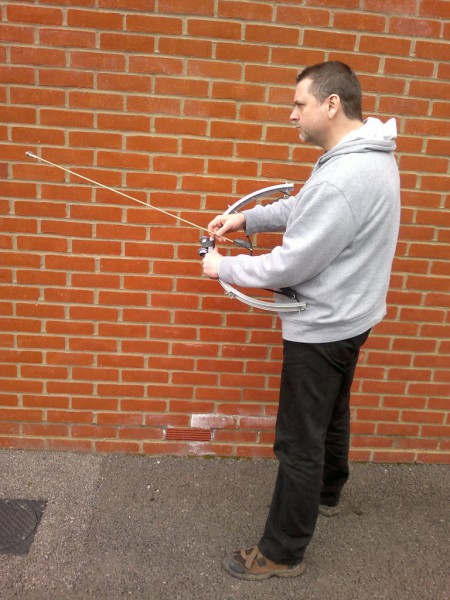

Поехали – опустите стрелу в канал тетивы – поместите переднюю часть стрелы на шпиндель – прицельтесь на нужный объект – медленно натяните тетиву и ВЫСТРЕЛ!!!

Резиновая тетива очень мягкая, и не вызывает деформации, поэтому под ней вы можете хранить всю вашу амуницию.

Наслаждайтесь луком, созданным своими руками. Но будьте осторожны – надевайте защитные очки.
