Светящийся НЛО ночник своими руками

Перевел Creator для mozgochiny.ru

F7ZM5YJIJ8UUVRS.LARGE

Привет всем мозгочинам! Меня всегда интересовала тема НЛО, поэтому в данном проекте я попытался разработать и изготовить ночной светильник в виде уменьшенной версии летающей тарелки, которая будет полностью распечатана на 3D принтере, за исключением светодиодов. Она будет не только гореть ночью, но и светиться в темноте даже после выключения светодиодов! Устройство сконструировано так, что вы можете заменить НЛО, располагаемое в верхней части, на другую летающую тарелку, которую можно изготовить впоследствии, или создать более сложный летающий аппарат.

FL5EMJKIJ8Z7FSS.LARGE

Шаг 1: Материалы

F4FBYH5IJ8UUVKA.LARGE

FIH8H2EIJ8UUVJC.LARGE

Все материалы можно без проблем приобрести на известном аукционе e-bay. В проекте используются:

— 3D принтер или получите доступ к онлайн сервису 3D печати
— Нити для 3D принтера
— Светодиоды, которые поместятся в основание светильника. Я использовал светодиод, используемый в прожекторе от квадрокоптера.
— RGB прожектор напряжением 12 В от квадрокоптера
— Источник электропитания от 7 до 9 В
— Клей
— Автомобильная грунт-шпатлевка
— Баллончик с краской под металл
— Наждачная бумага

Шаг 2: Разработка

FANP8UZIJ8UUVAE.LARGE

FTL6ZDHIJ8UUVDG.LARGE

Процесс разработки ночника начинается в программе Tinkercad. Как оказалось, создать дискообразную форму не составляет особого труда даже для начинающих. Сжимайте параболическую фигуру до тех пор, пока она не станет похожа на летающую тарелку. Для создания луча я использовал конус, усеченный в верхней части, и добавил вверху цилиндр, который подошел под отверстие в нижней части НЛО.

3-х мерные файлы проекта доступны по сноске

Шаг 3: Процесс печати

F5TX59AIJ8UUVKQ.LARGE

При печати отдельных компонентов лучше использовать настройки с максимальным разрешением, чтобы минимизировать конечную обработку. Световой луч является наиболее сложным элементом конструкции, поскольку при 3D печати могут распечатываться только монолитные детали, в то время как в нашем проекте детали должны быть полыми, чтобы действовать в качестве рассеивателя света. Поэтому с помощью настроек программного обеспечения 3D печати необходимо выбрать внутреннее заполнение величиной 0%, а внешнюю оболочку создавать двойным слоем, и не печатать верхние или нижние слои. Эту операцию можно успешно выполнить только методом проб и ошибок.

Шаг 4: Окраска под металлик

FTT5WAJIJ8UUVSX.LARGE

Для придания деталям завершенного внешнего вида, я покрыл их автомобильной грунт-шпатлевкой. Нанесите 4 или 5 слоев. Далее шпатлевку необходимо ошкурить наждачной бумагой с небольшим зерном. Лучше всего использовать бумагу с зерном от 150 до 400. После того, как поверхность не будет выглядеть, как будто напечатана на 3D принтере, вы можете нанести краску под металлик. Мне нравится хромированный внешний вид, но на фото этого плохо видно. Деталь выглядит металлической, однако вы можете не видеть отражения.

Шаг 5: Сборка ночного светильника

FBJCVPNIJ8UUVTV.LARGE

F1XFKOYIJ8UUVNR.LARGE

Светодиодный источник освещения лучше всего разместить в основании, однако внутри есть еще много места для улучшения всей конструкции. Провода необходимо протянуть через отверстия, чтобы световой луч надежно располагался на основании. Нижняя половина НЛО размещается на световом луче. Расположите купол в верхней части и склейте две половинки вместе с помощью клея.

Шаг 6: Окончание проекта!

F2XBYOBIJ8UUZDS.LARGE

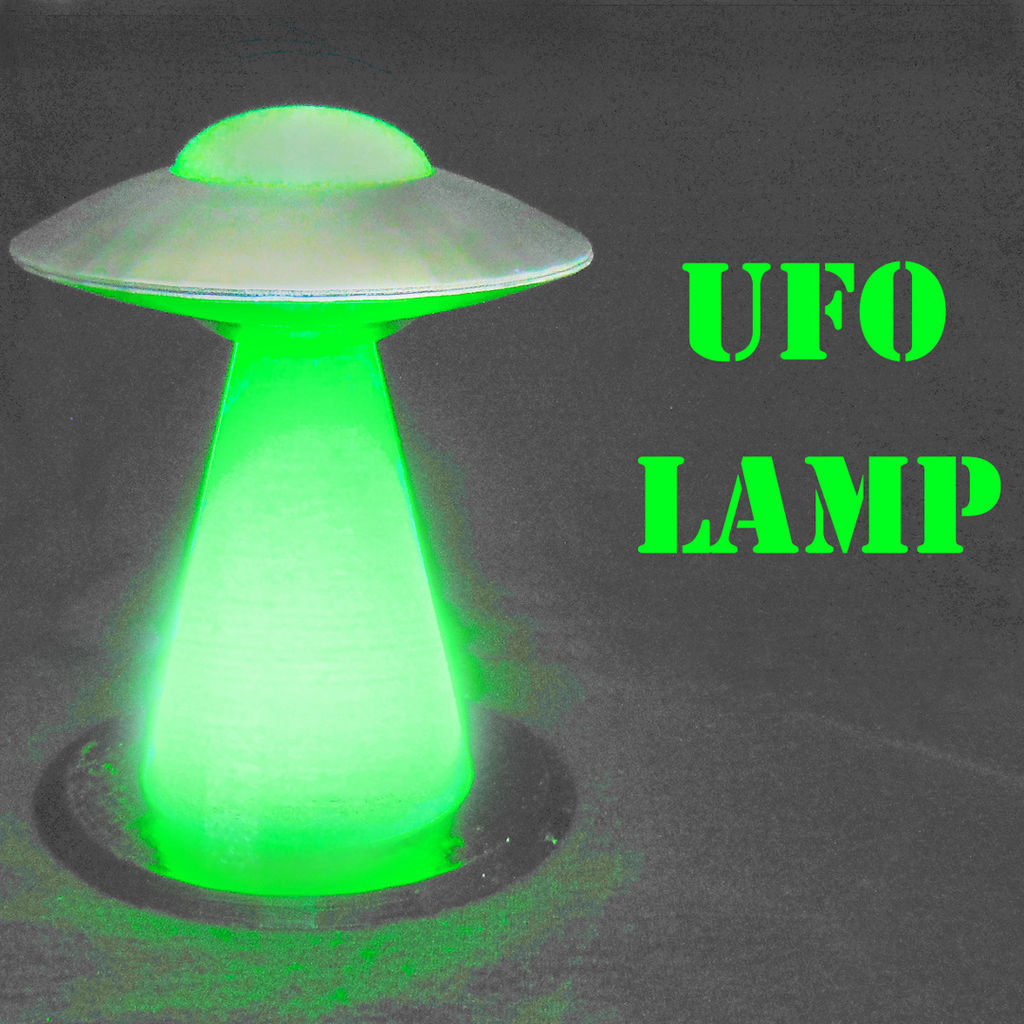

При включении светодиодов напечатанный световой луч действует как рассеиватель. Цвет свечения можно поменять, нажав переключатель на плате со светодиодами. Также есть режим последовательного переключения цветов. Нить, которая использовалась для печати луча и купола сверху светится в темноте. Поэтому весь ночник светится некоторое время после выключения.

Для улучшения внешнего вида вы можете внести, по своему усмотрению, изменения в конструкцию.

Среди улучшений: можно добавить внешний выключатель для включения/выключения ночника. Можно изменить световой луч, чтобы он вкручивался в основание ночника. Также можно разместить дополнительные светодиоды снаружи устройства.

Включайте фантазию и творите свои летающие тарелки!

(A-z Source)
