Велосипед-трансформер своими руками

Перевел Creator для mozgochiny.ru

В своем новом проекте я хочу показать, как из обычного велосипеда можно своими руками соорудить что-то необычное. Велосипед будет легко трансформироваться во время езды из обычного в велосипед с высоким рулем и сиденьем (и обратно)!

Step-5-pic-2


Intro-GIF-1
Велосипед-трансформер изготовлен из полноподвесочного горного велосипеда и набора газовых амортизаторов. Пружина на горном велосипеде была снята, чтобы обеспечить свободное вращение велосипеда; вилка и задний треугольник велосипеда были удлинены. Газовые амортизаторы расширяются, когда велосипед в высоком положении и сжимаются, когда он возвращается в низкое положение.

Ниже описаны общие шаги по постройке данного типа велосипеда. Специальные материалы и их размеры будут отличаться в зависимости от имеющихся в наличии материалов, типа велосипеда и телосложения самого велосипедиста.

Intro-pic-1-e1439399685638-620x384

Шаг #1: Снимите компоненты с велосипеда

Step-1-pic-1

Step-1-pic-2

• Компоненты велосипеда снимают перед резкой и сваркой.
• Шатун снимают с помощью специального съемника.
• Для других частей конструкции используют стандартные инструменты (кусачки, разводной ключ, торцевые/шестигранные ключи).
• Амортизаторы также необходимо снять с вилки.

Шаг #2: Разрезание велосипеда

Step-2-pic-1

Велосипед обрезается за кареткой. Для зачистки мест обрезки перед привариванием удлинительной части используйте точильный камень.

Шаг #3: Удлинение заднего треугольника

Step-3-pic-1

Step-3-pic-2

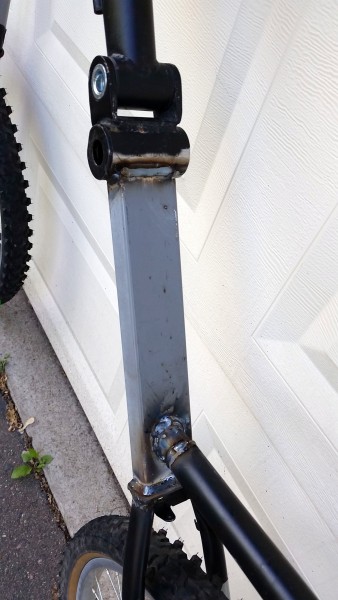

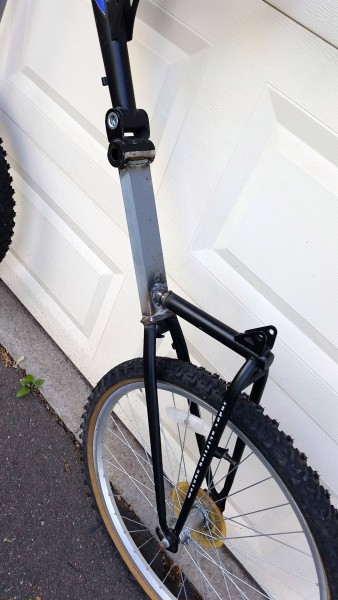

Для удлинения заднего треугольника можно использовать кусок квадратной стальной трубы длиной около 27 см.

Шаг #4: Удлинение вилки

Step-4-pic-1

Step-4-pic-2

Для удлинения вилки я использовал два куска стальной трубы длиной 60 см.

Шаг #5: Какие газовые амортизаторы использовать?

Step-5-pic-1

Step-5-pic-2

Step-5-pic-3

• Первоначально были измерены расстояния между потенциальными точками крепления на велосипеде, чтобы рассчитать возможную длину расширения и сжатия для газовых амортизаторов. Колеса и сиденье были переустановлены, чтобы облегчить процесс измерения, а шатуны и педали также были переустановлены, чтобы гарантировать, что они не будут соприкасаться с амортизаторами в любом положении.
• Далее были использованы газовые амортизаторы, длина которых в расширенном состоянии составляет 94 см, а в сжатом состоянии 51 см.

Шаг #6: Какую силу амортизации используют газовые амортизаторы?

Используемые на велосипеде газовые амортизаторы использую силу величиной 41 кг. При весе велосипедиста 55 кг общая сила амортизации будет находиться на уровне 66%. Это отлично подойдет при медленной езде, но при быстрой езде по небольшим выступам и ямкам на дороге приведет к небольшому сжатию велосипеда. Блокировка амортизаторов или более высокая сила амортизации может помочь в решении данной проблемы.

Шаг #7: Установка газовых амортизаторов

Step-7-pic-1

Step-7-pic-2

Step-7-pic-3

• Верхний конец газовых амортизаторов крепится в центре треугольной части рамы велосипеда возле сиденья. Газовые амортизаторы поставляются с металлическими фитингами для раструба и шаровыми пальцами с резьбой диаметром 8 мм. Соединительная гайка на 8 мм приваривается к стальной трубке диаметром 6 мм, чтобы вместиться в треугольник, и далее полученную конструкцию приваривают к велосипеду.
• Нижний конец газовых амортизаторов крепится к аналогичной стальной пластине, которая прикреплена к крепежным отверстиям задней рамы велосипеда с помощью винтов.

Шаг #8: Сборка велосипеда: цепь

Step-8-pic-1

Step-8-pic-2

Переключатели скоростей не были установлены назад, поэтому велосипед имеет только одну скорость. Задний переключатель передач использовался как натяжное устройство цепи, и небольшой кусок проволоки использовался для его блокировки на месте. Две новые цепи были соединены вместе, чтобы сделать одну большую цепь.

Шаг #9: Сборка велосипеда: тормоза

Step-9-pic-1

Step-9-pic-2

Я использовал новые тормозные тросы длиной 2 метра; для заднего троса использовались существующие отклонители троса и стяжки для удержания его на месте. Для переднего тормозного троса использовалась одна стяжка для удержания его на месте.

Шаг #10: Завершение проекта

Step-10-pic-1

Step-10-pic-2

Велосипед был почищен и перекрашен; педаль от велосипеда для велотриала была установлена с левой стороны в качестве ступеньки, чтобы комфортно сесть на велосипед.

Теперь можно отправляться в путь на необычном велосипеде-трансформере!

(A-z Source)
