Как правильно паять электролюминесцентные провода своими руками

Перевёл alexlevchenko для mozgochiny.ru

Электролюминесцентный провод (далее — ЭЛП) — это гибкий, простой в использовании источник света с низким энергопотреблением, который можно использовать для освещения всего: от подола юбок до скульптур. ЭЛП изготовлен из двух разных проводов, которые покрыты люминофором и защитный пластиковым покрытием.

Шаг 1: Зачищаем концы ЭЛП

Для того, чтобы ЭЛП засветился, вам понадобится соединительные провода и какой-нибудь драйвер/секвенсор для его питания.

Примечание: аппаратное или программное устройство для записи и воспроизведения MIDI-сообщений.

В некоторых случаях ЭЛП уже имеют клеммники для подключения к источнику питания. Но мы рассмотрим пример, когда таких клеммников нет.

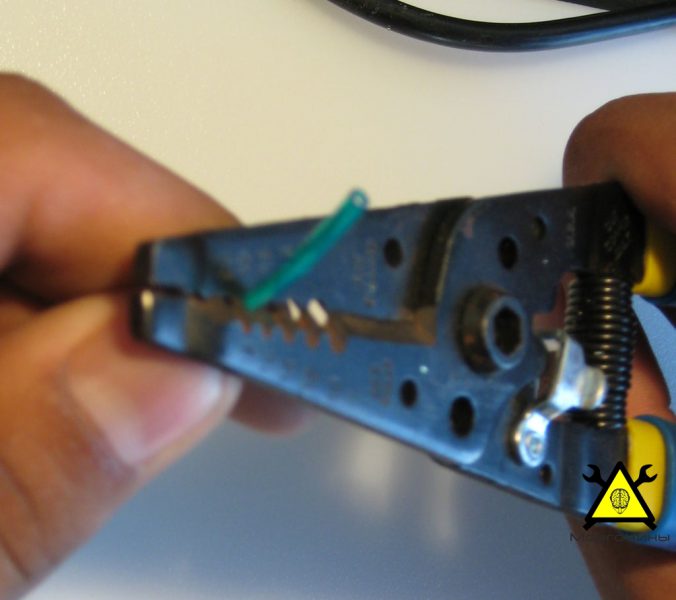

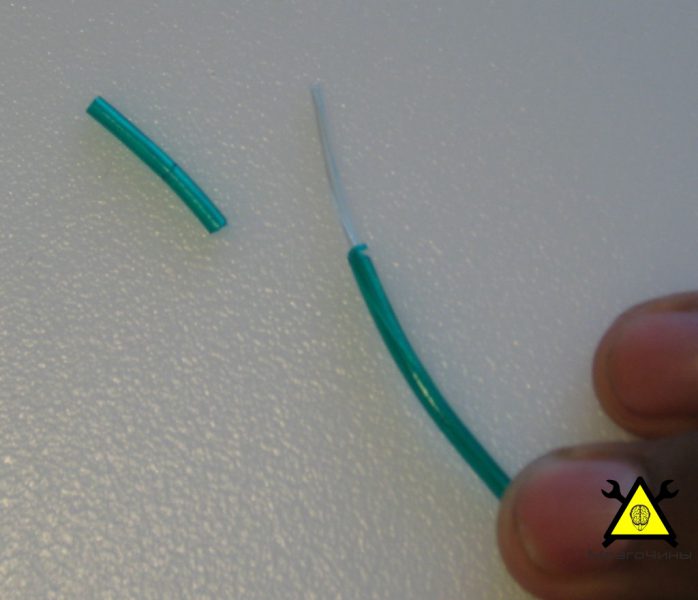

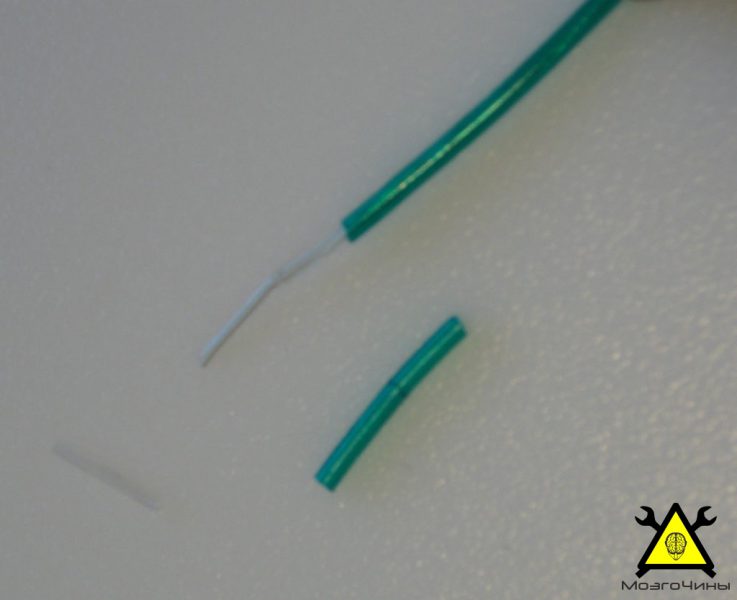

Аккуратно зачистим ЭЛП, сняв цветную ПВХ изоляцию, примерно на 1,5 см от конца провода.

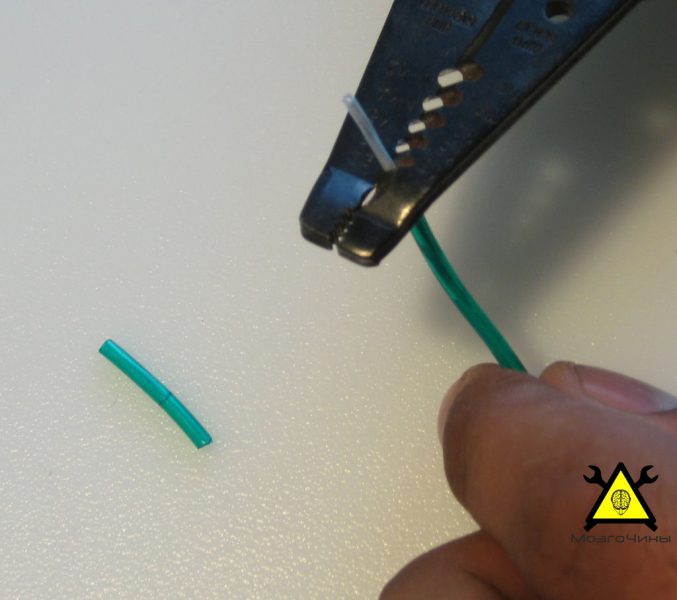

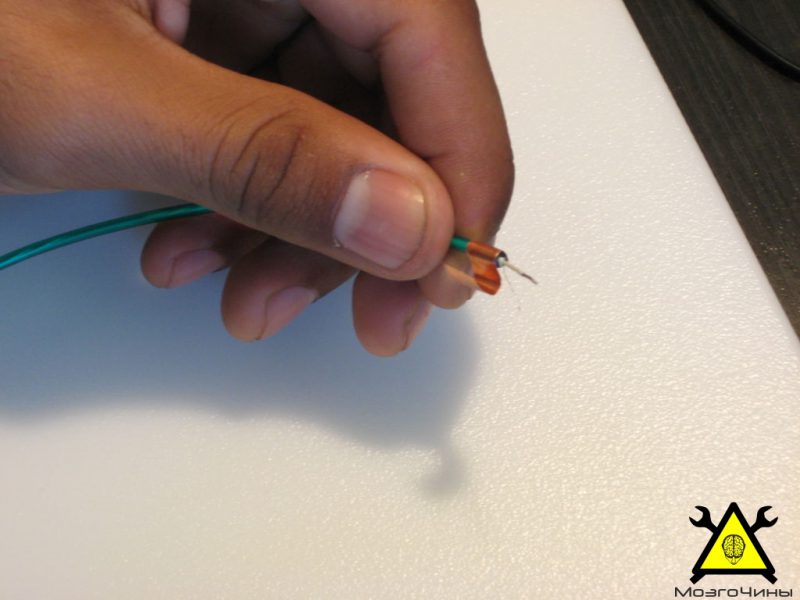

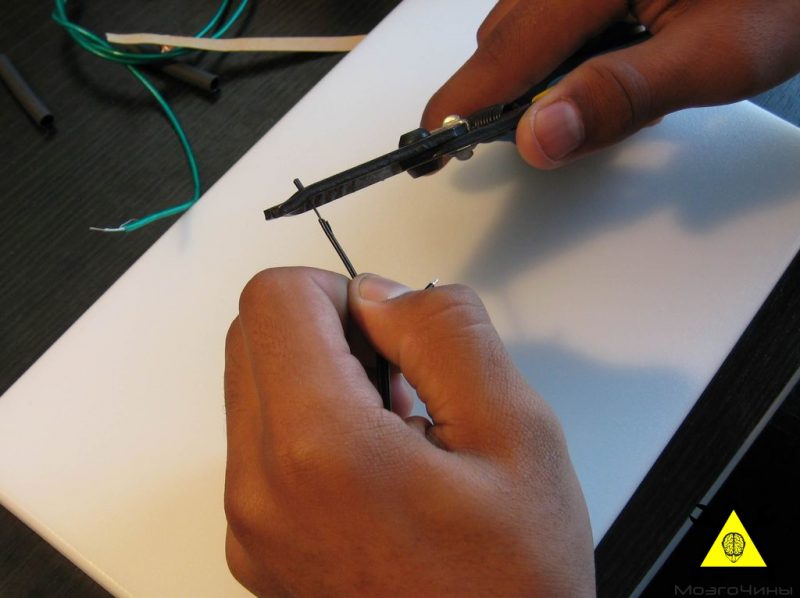

Очень аккуратно удалим прозрачную оболочку из ПВХ. Будьте очень осторожны, чтобы не перерезать два очень маленьких, хрупких провода.

На более толстом центральном проводе нанесено люминофорное покрытие. Аккуратно зачистите/соскребите его наждачной бумагой или бритвенным лезвием.

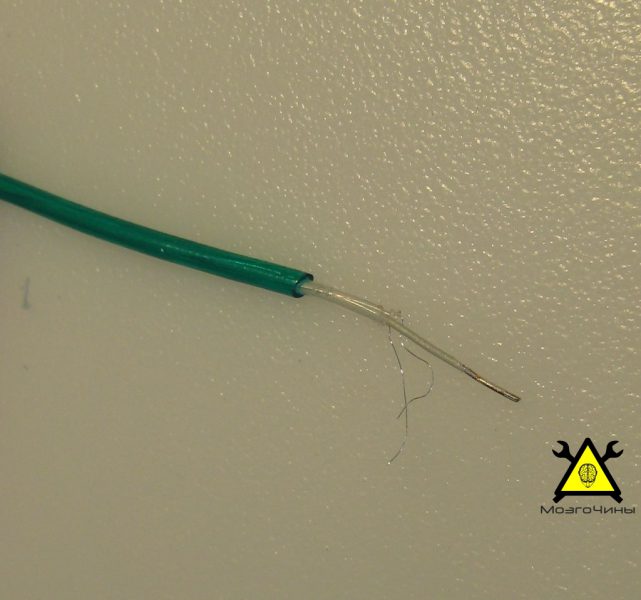

В итоге, ЭЛП должен иметь следующий вид.

Шаг 2: Пайка проводов

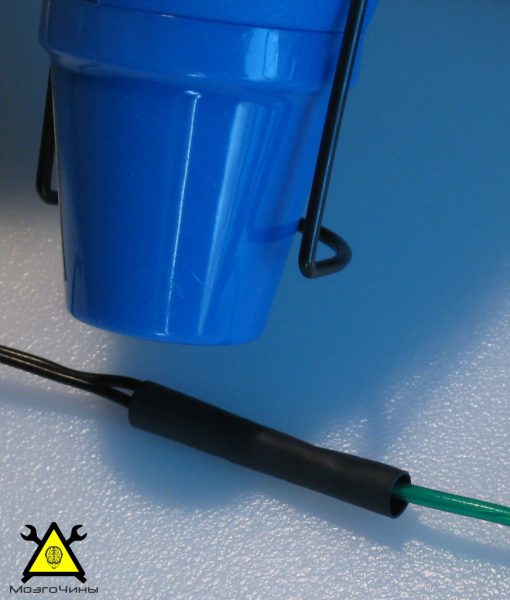

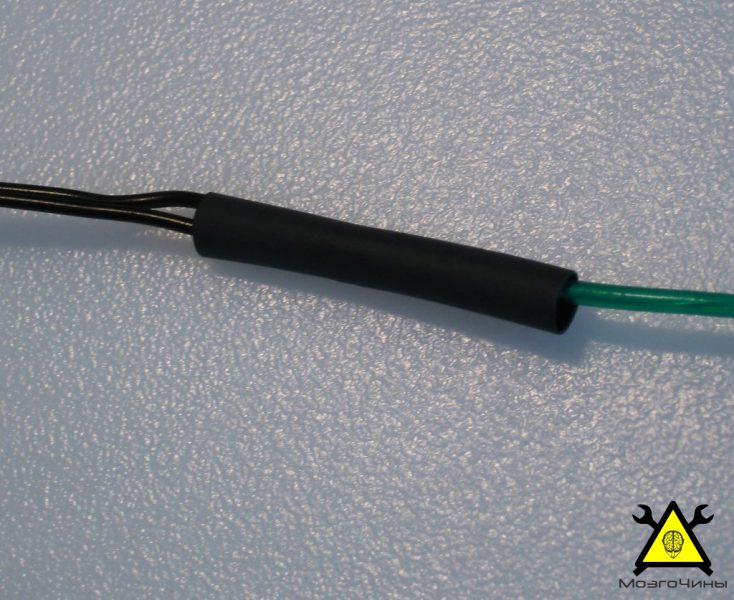

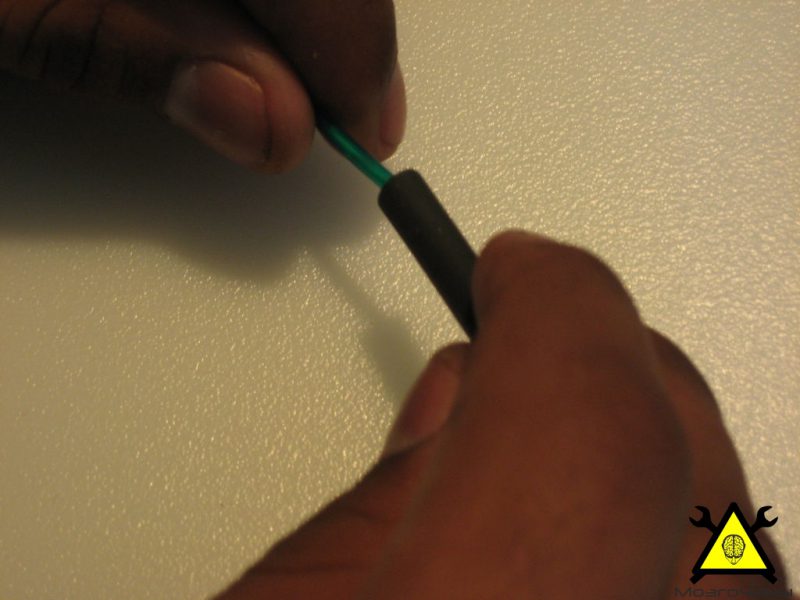

Наденем кусок термоусадочной трубки на конец ЭЛП, сдвинув его на несколько сантиметров от края.

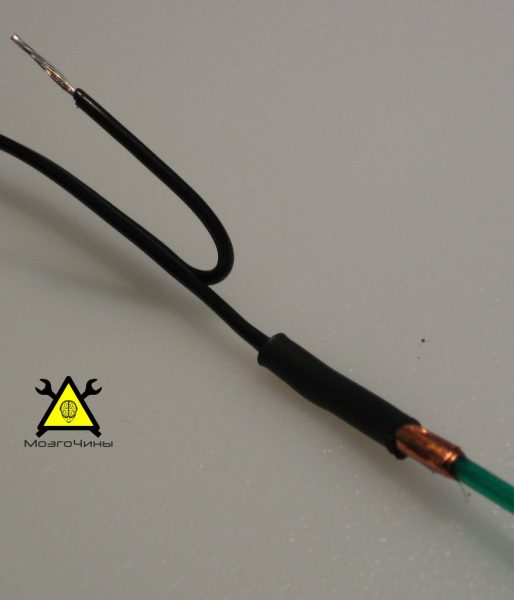

Обернём медную ленту вокруг цветной ПВХ изоляции.

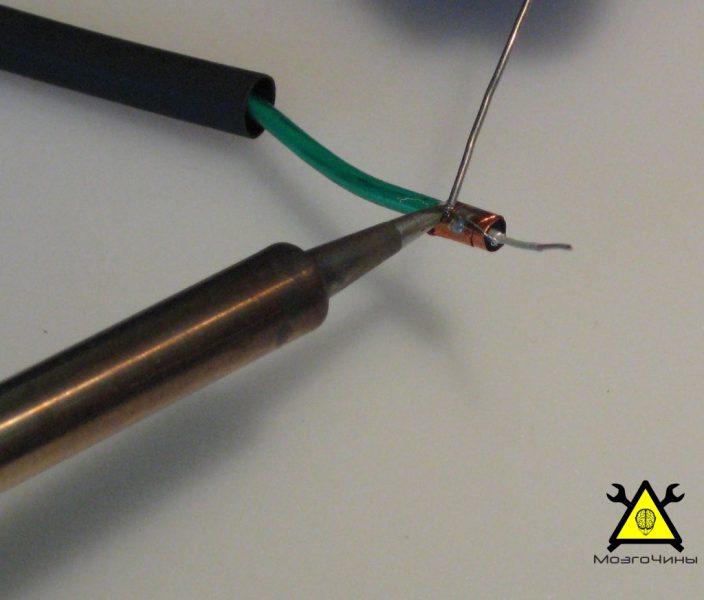

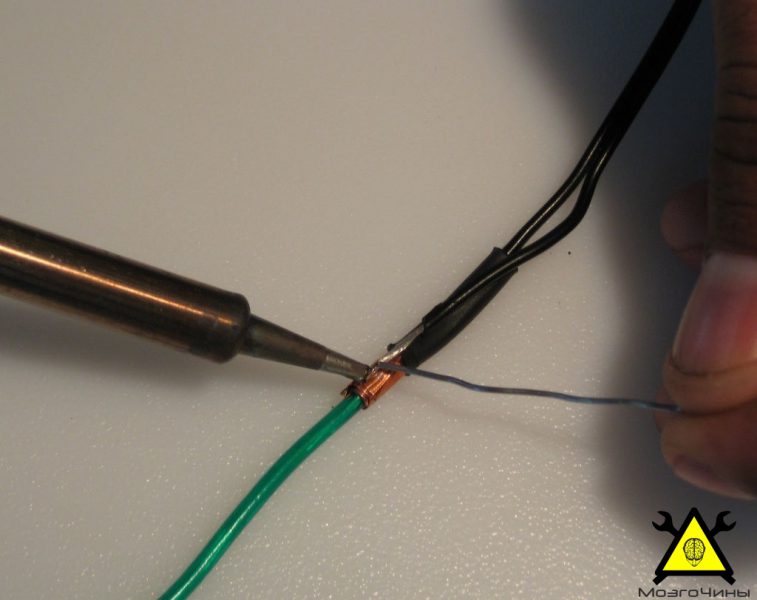

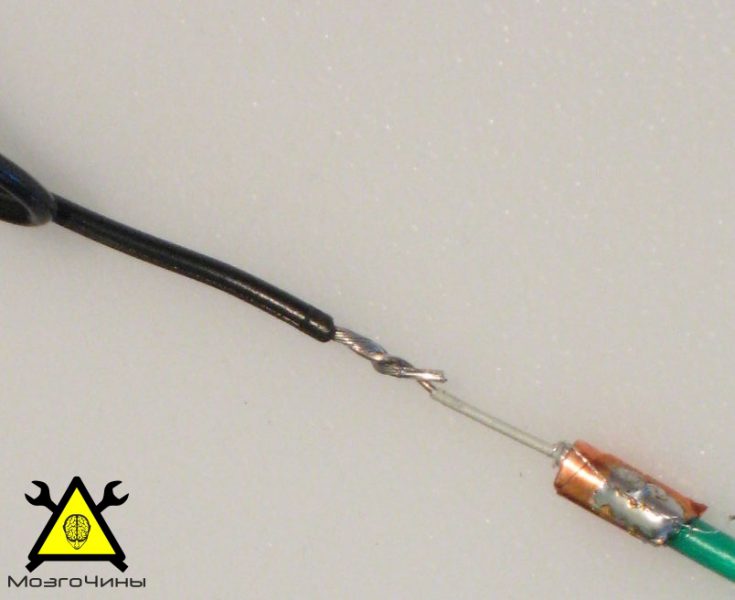

Запаяем тонкие провода к медной ленте.

Шаг 3: Подготавливаем провода питания

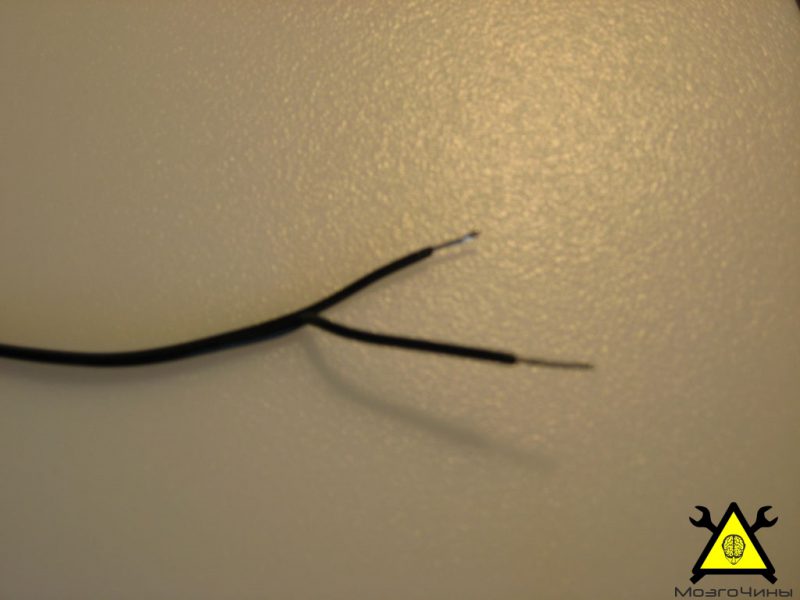

Зачистим изоляцию примерно на 6 мм.

Короткий вывод «+», длинный вывод «-«.

Шаг 5: Припаиваем ЭЛП к аккумулятору

Теперь нужно припаять центральную жилу ЭЛП к более короткому выводу, идущим от провода питания. После этого заизолируем соединение.

Теперь нужно будет припаять соединительные провода для драйвера к внутреннему сердечнику ЭЛП.

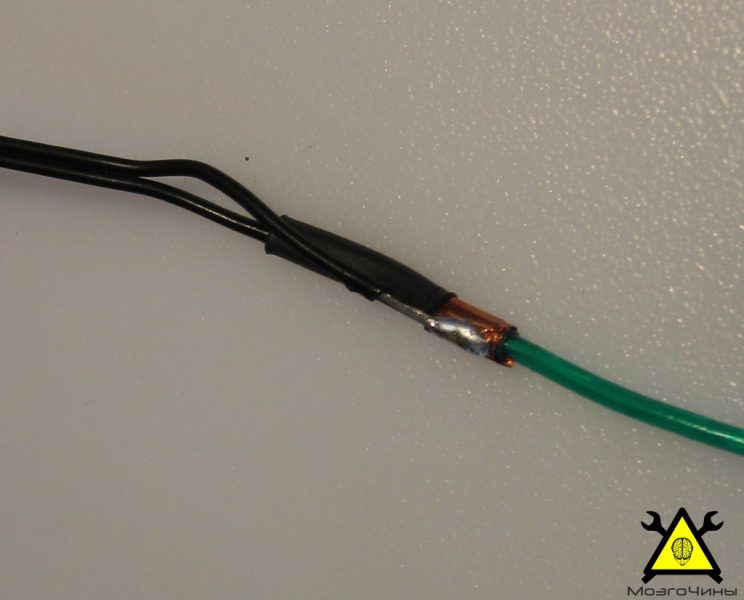

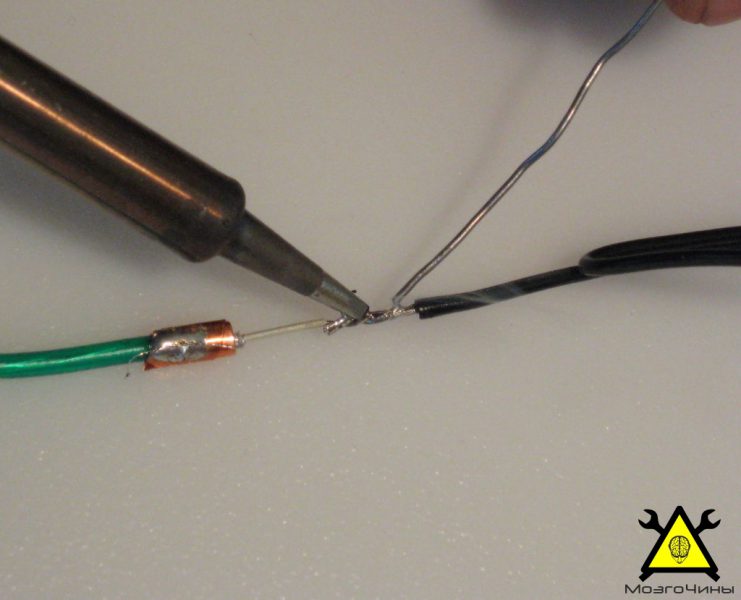

Теперь припаяем более длинный вывод от аккумуляторной батареи к медной ленте.

Также заизолируем это соединение куском термоусадочной трубки.

Шаг 6: Термоусадка

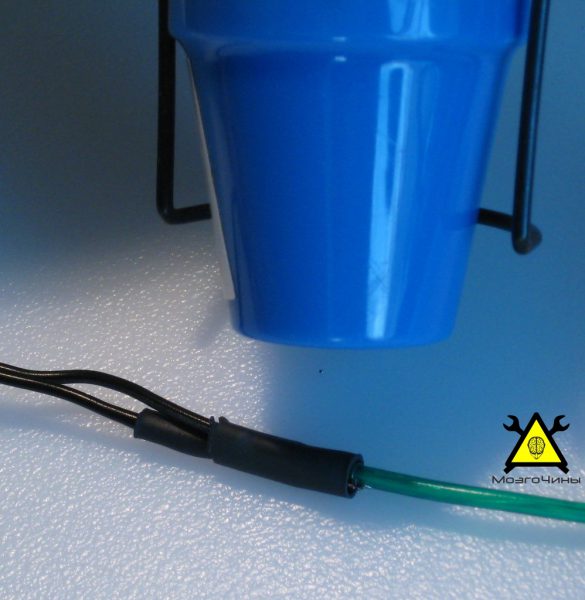

Для более надежной изоляции наденем еще одну термоусадку поверх недавно сделанного соединения.

Шаг 7: Да будет свет!

Теперь просто подключим провода к батарее и включим драйвер/секвенсор.
