Дешёвый шлифовальный станок своими руками

Перевёл alexlevchenko для mozgochiny.ru

Статья наглядно демонстрирует процесс создания компактного шлифовального станочка своими руками. Изготовил данный аппарат полностью из списанных частей. В итоге получился станок со 125 мм шлифовальным диском, который очень удобно использовать при деревообработке.

Шаг 1: Материалы

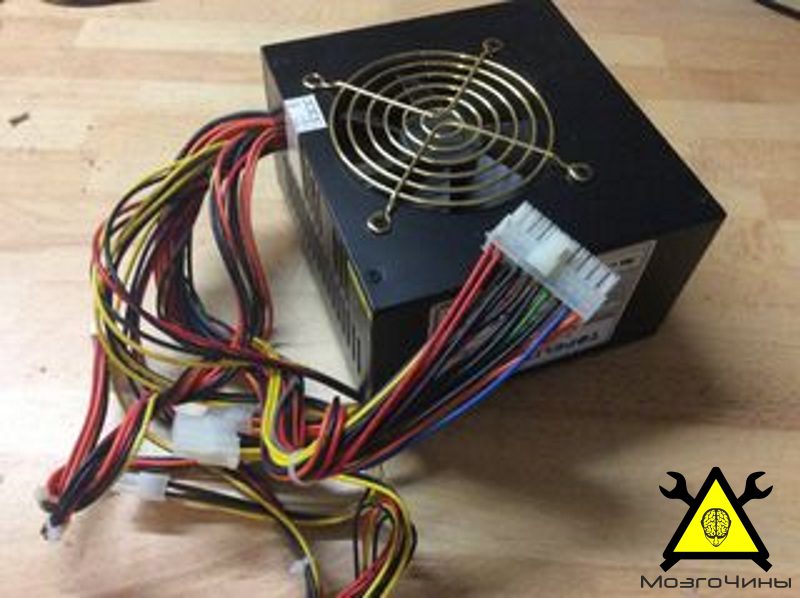

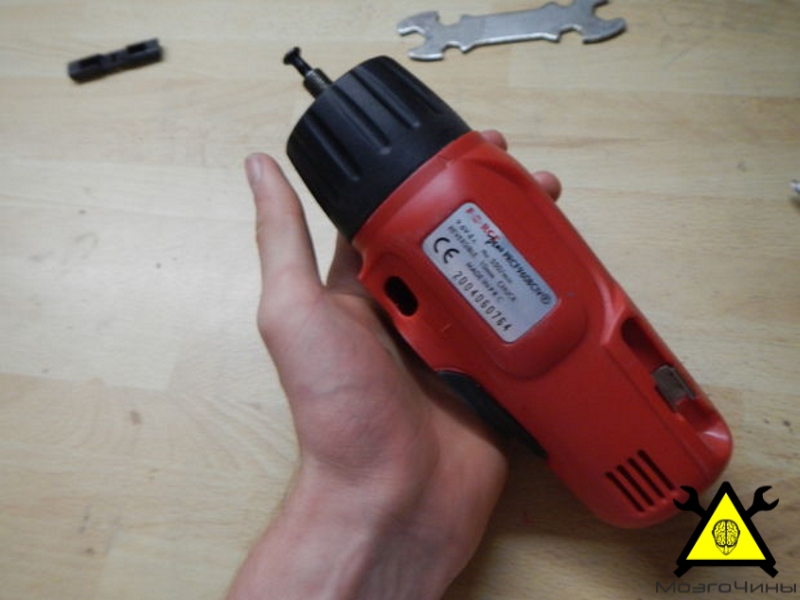

Главная деталь — дешёвый аккумуляторный шуруповёрт (он же шурик) с «мёртвой» батареей. Для столика использовал обрезок mdf плиты. Питание «шурика» обеспечивает блок питания ATX от старого компьютера. Кроме этого понадобятся мелкие детали: переключатель, несколько проводов, шайбы и винты.

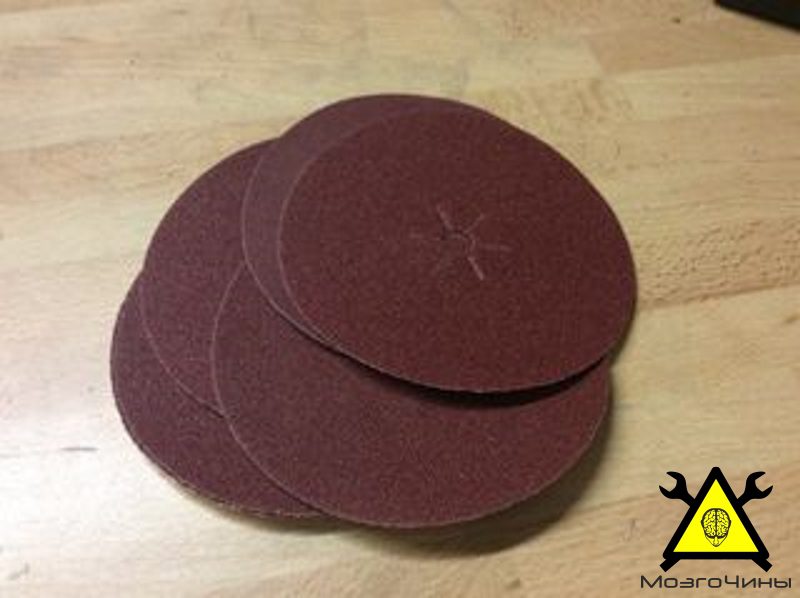

Мне всего на всего пришлось купить несколько шлифовальных кругов на липучке.

Шаг 2: Уменьшаем корпус шуруповёрта

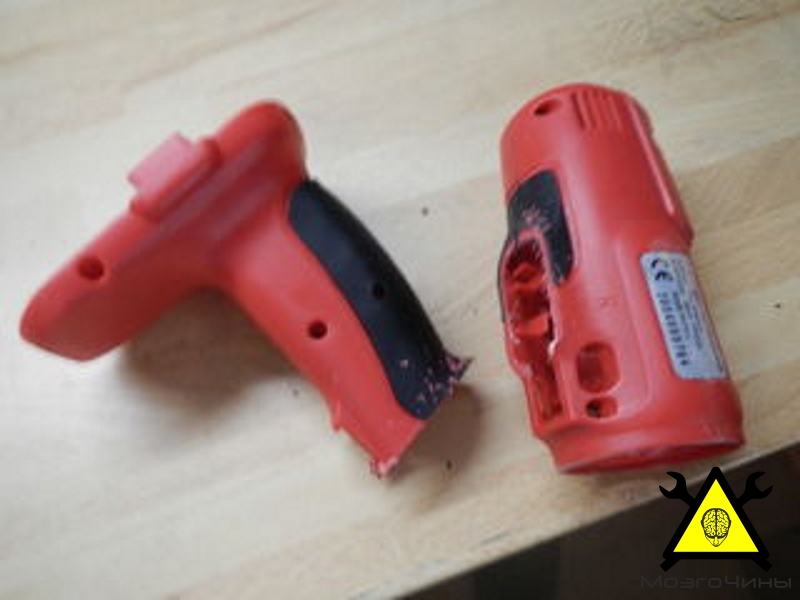

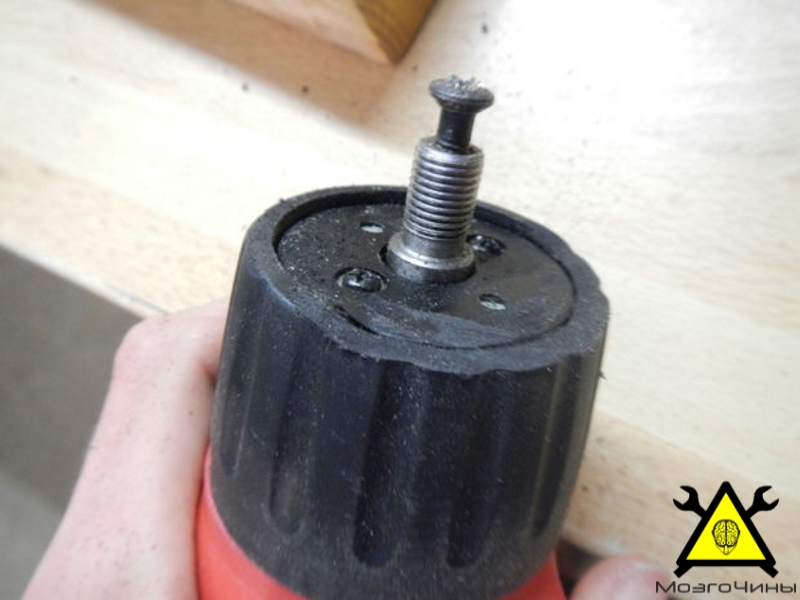

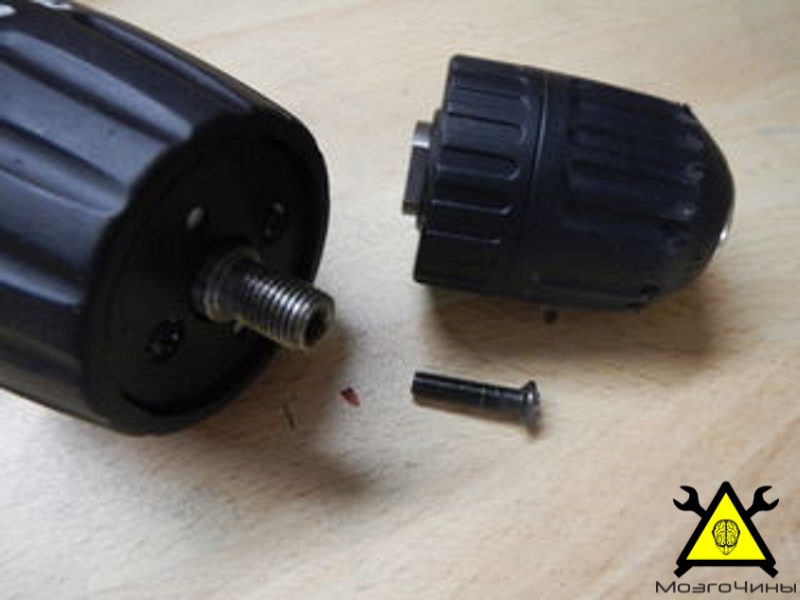

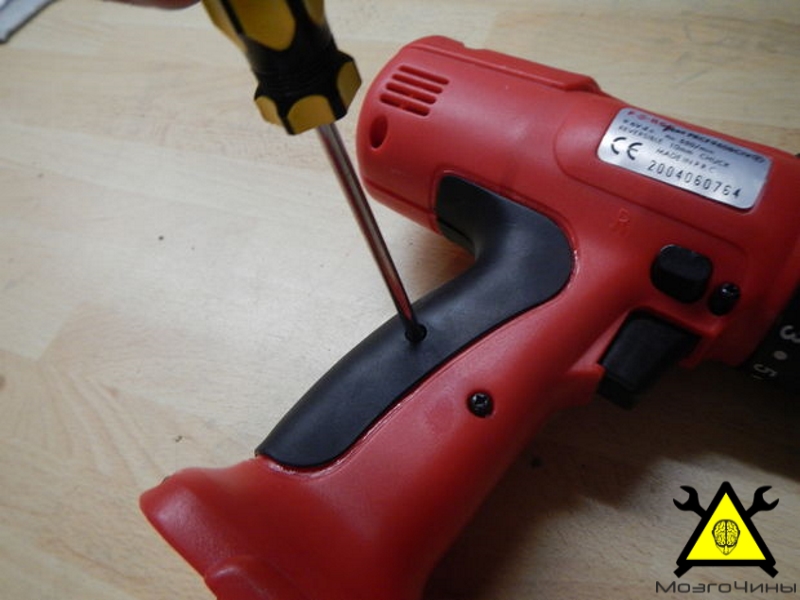

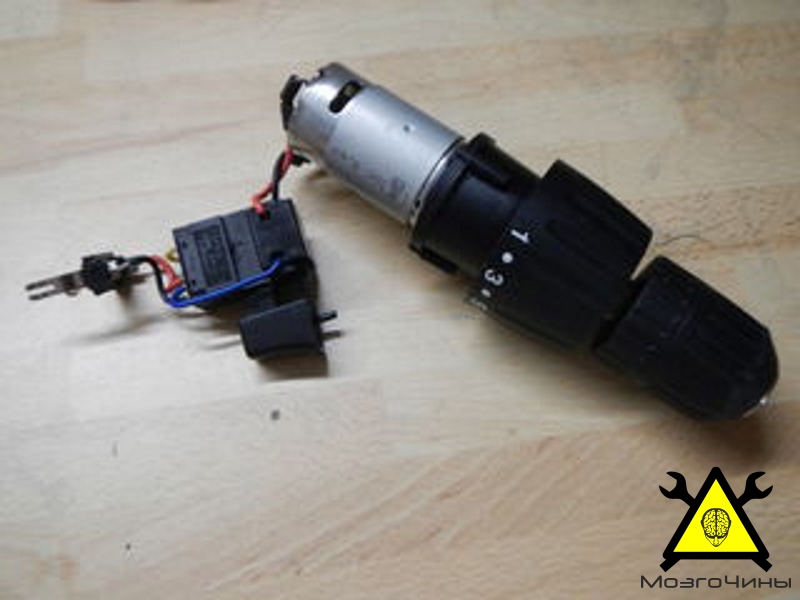

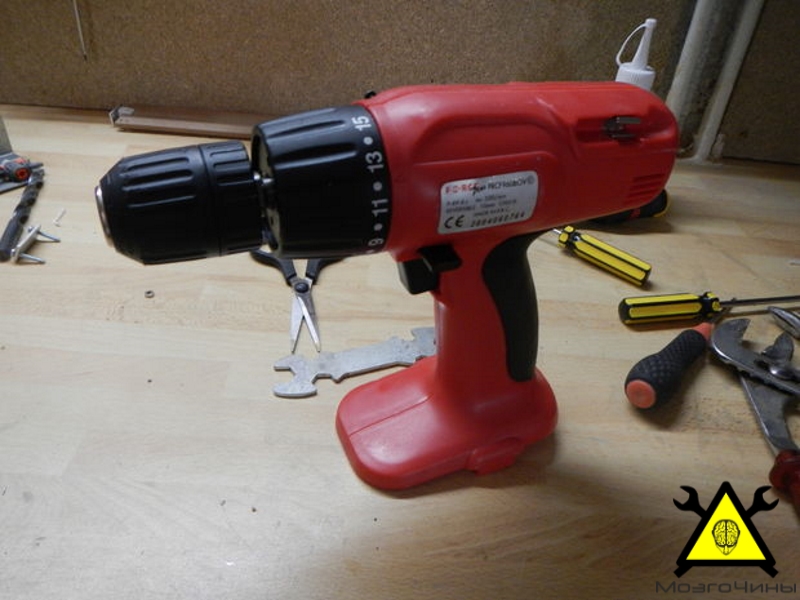

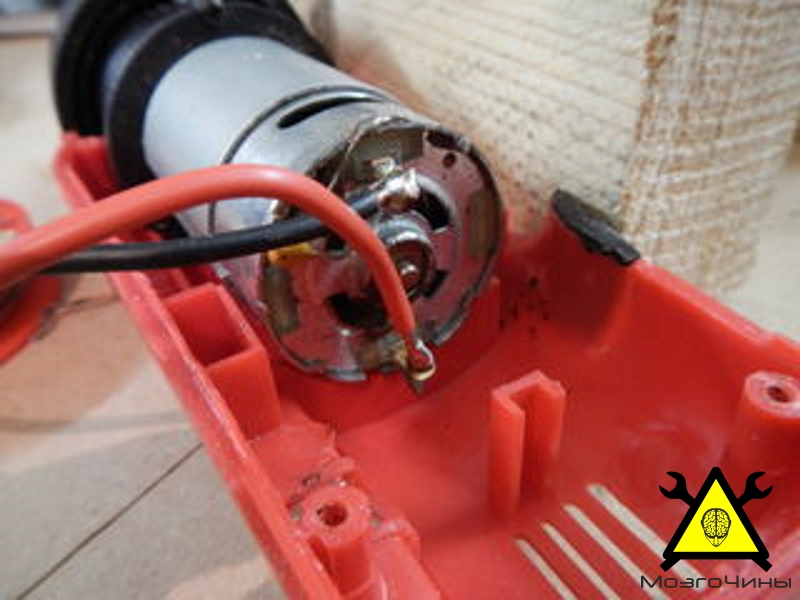

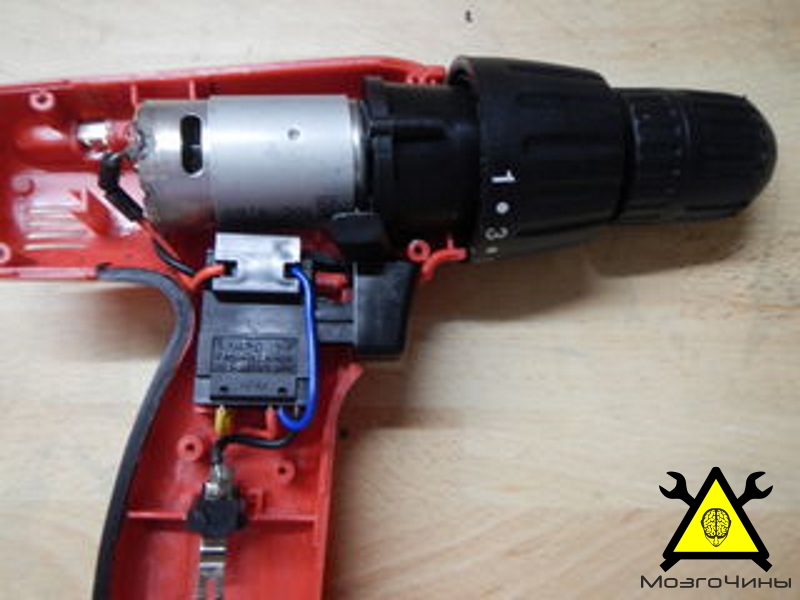

Первое — разбираем шурик, извлекаем мотор и переключатель. Временно соединим пластиковые детали корпуса и отрежем рукоять. Далее отрезаем от двигателя провода и в место них припаиваем 2 длинных провода. Устанавливаем двигатель в пластиковый корпус и сверлим 2 отверстия для вывода проводов питания. Соединяем пластиковые части корпуса, а затем удаляем зажимной патрон







Шаг 3: Изготавливаем держатель для шурика

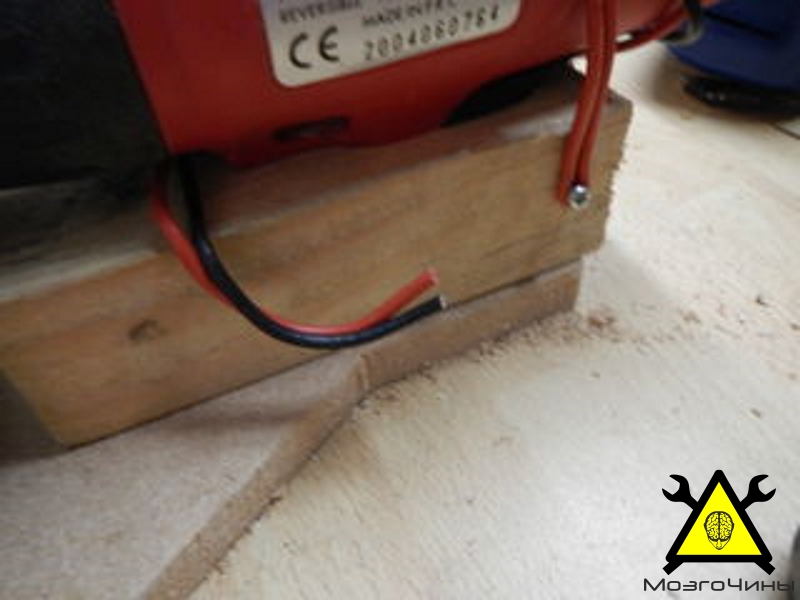

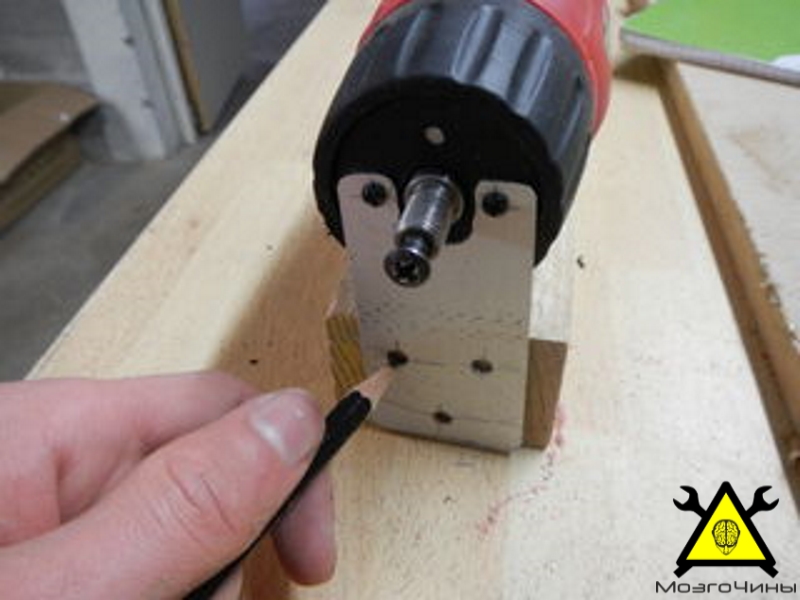

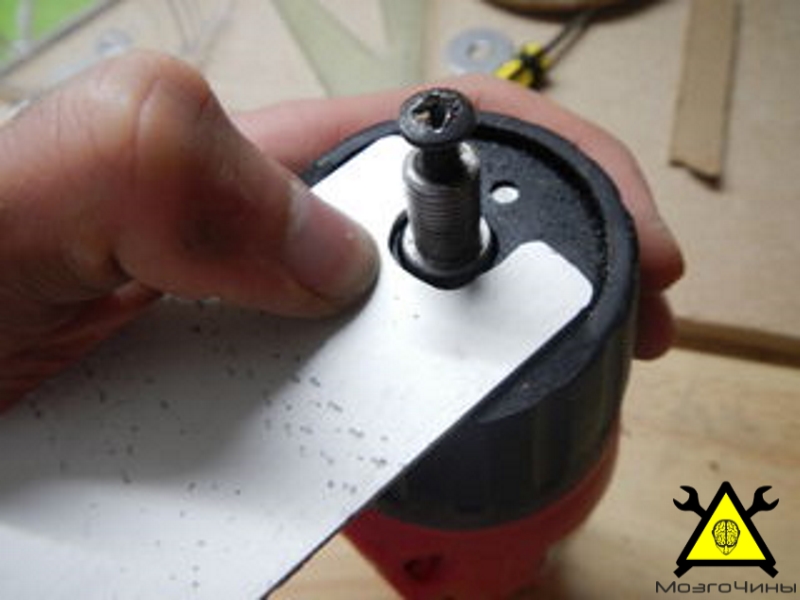

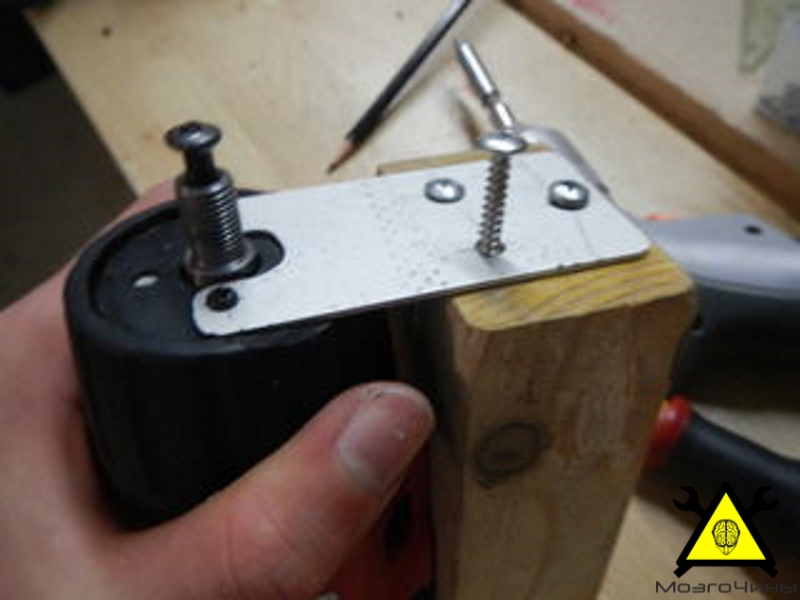

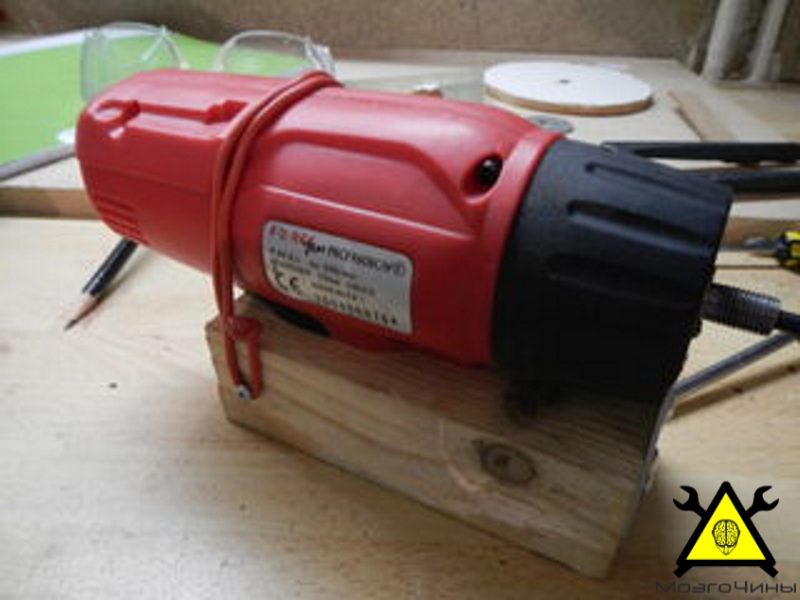

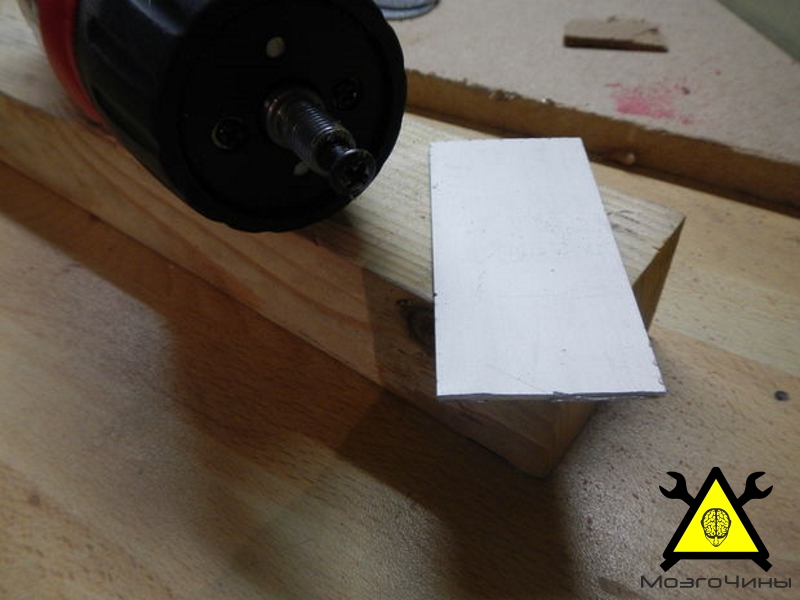

В качества основания шурика выбрал большой брусок. Крепить будет на алюминиевую пластины. Немного подрежем её и прикрутим к шуруповерту. После этого закрепим алюминий на брус 3 саморезами. Затем вкрутил еще 2 дополнительных самореза на каждой стороне и обвил «как ветку лианы питон» провод вокруг шурика, чтобы предотвратить его перемещение.

Шаг 4: Изготавливаем столик

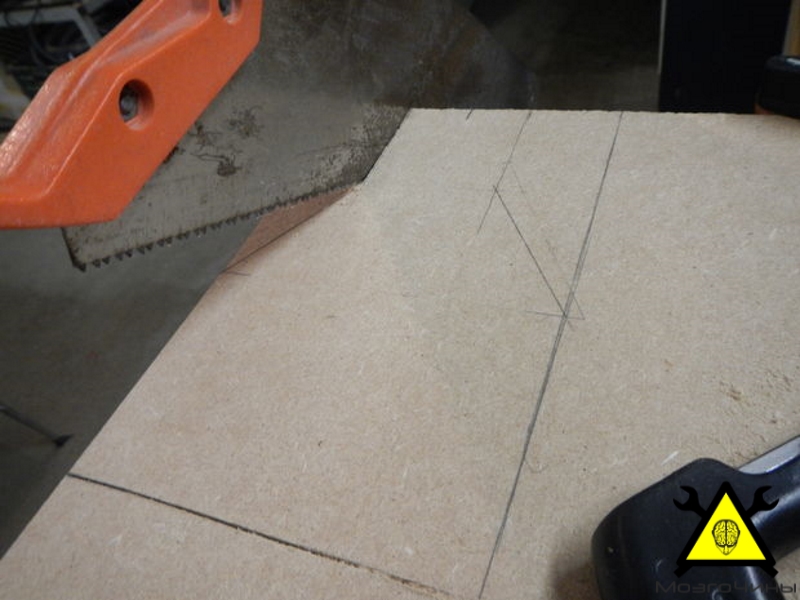

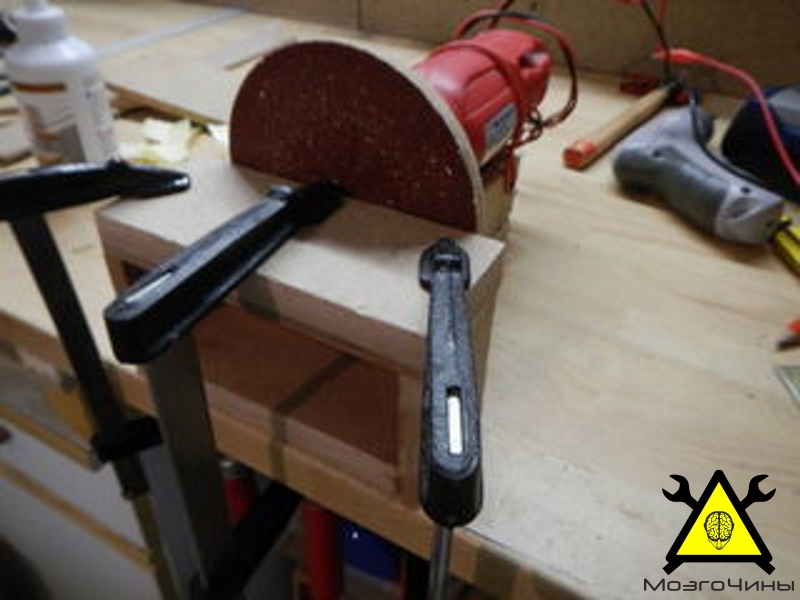

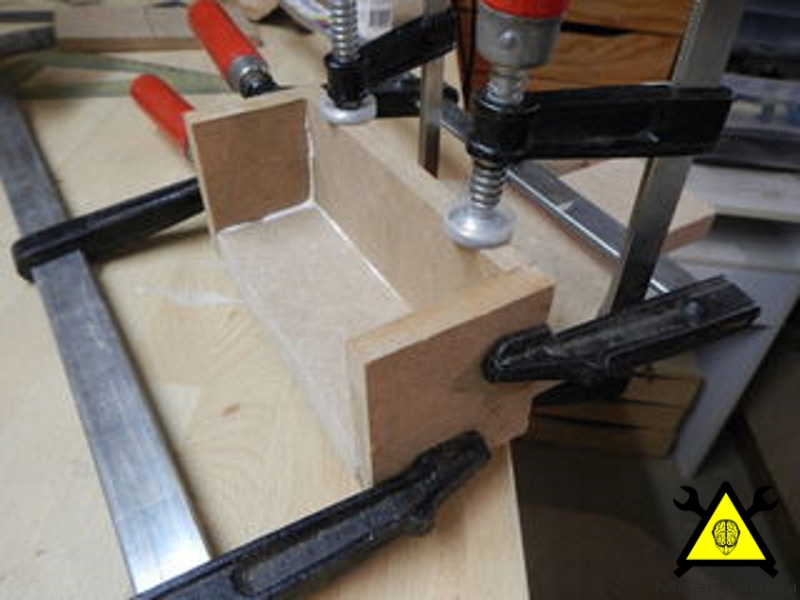

В качестве материала для приставного столика выбрал mdf. Сначала вырезал нижнюю часть, а затем 3 маленькие дощечки для ног столика. После склеил их с нижней частью. (использовал струбцины, чтобы плотно прижать их).

Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.



Шаг 5: Изготавливаем диск

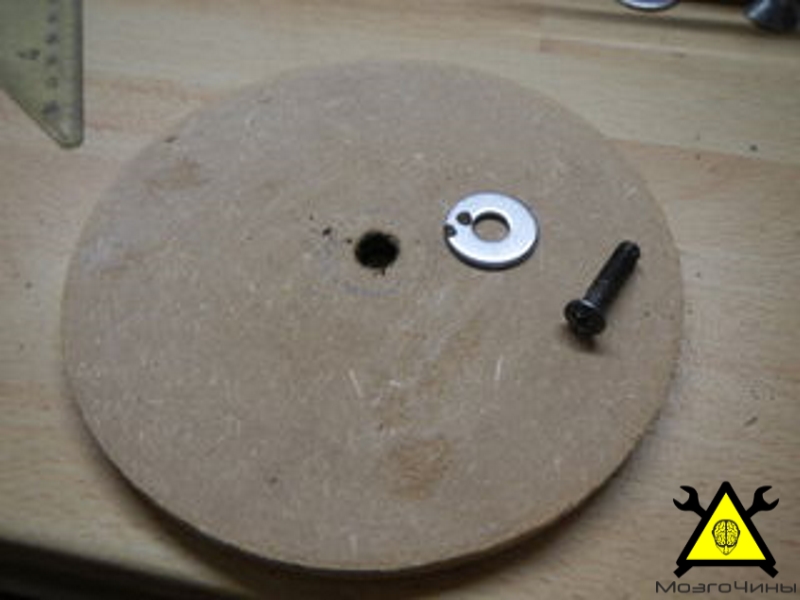

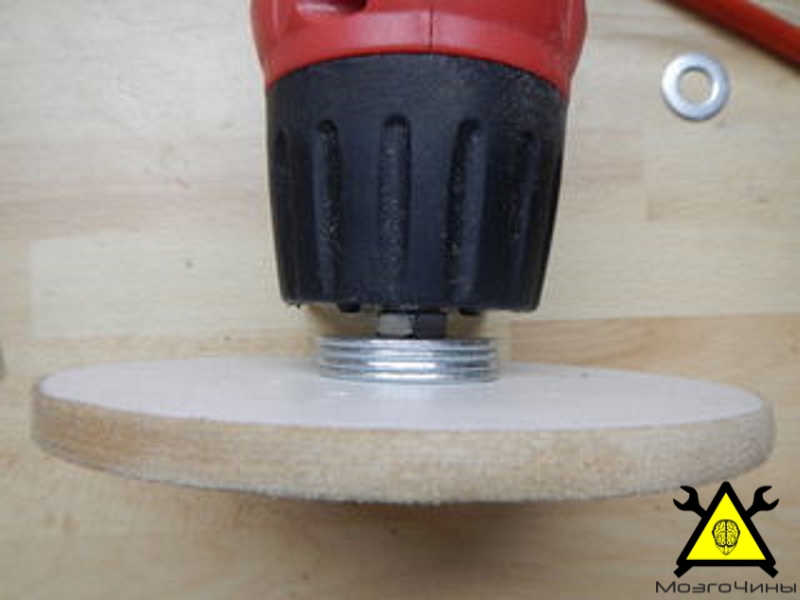

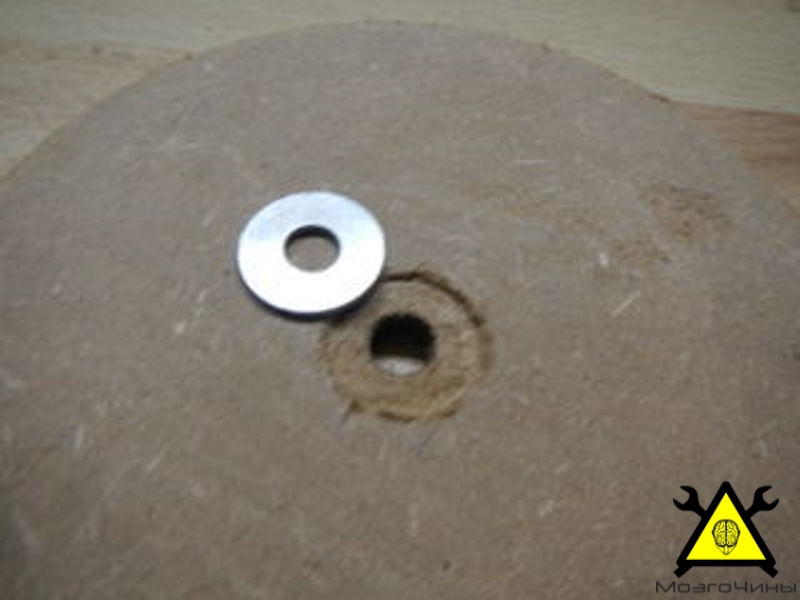

Основной диск, на который будет крепиться наждачная бумага, будет с липучкой. Он будет устанавливаться на ось редуктора шуруповерта. Диск вырежем с помощью электролобзика. Из-за того, что заготовка не была идеально ровной, закрепил её на двигателе и зашлифовал края. Это сделало диск круглым и значительно уменьшило биения.



Шаг 6: Завершение работ со столиком

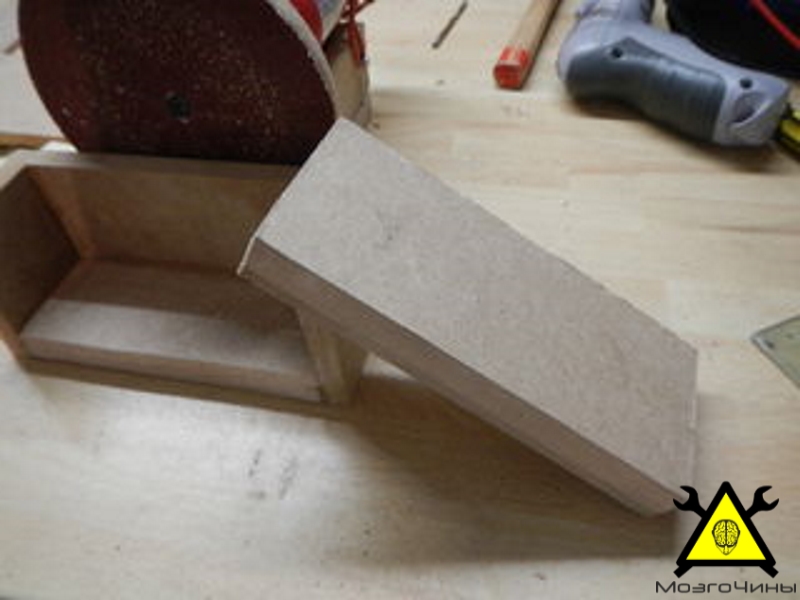

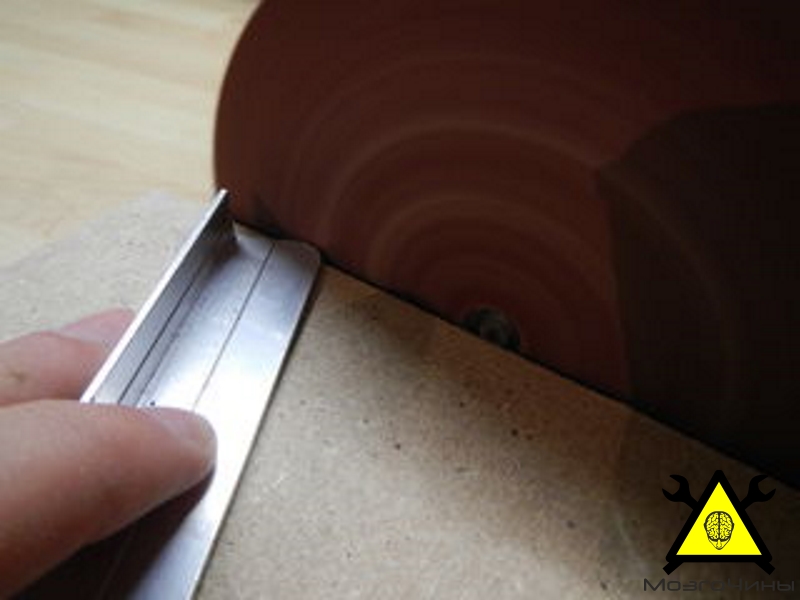

Просверлим 4 отверстия в основании для крепления бруска, на котором установлен шурик. Затем подрежем крышку столика и приклеим её на место. Столик должен располагаться, как можно ближе к шлифовальному кругу. Кроме этого между ними должен быть строгий перпендикуляр.



Шаг 7: Подсоединяем двигатель

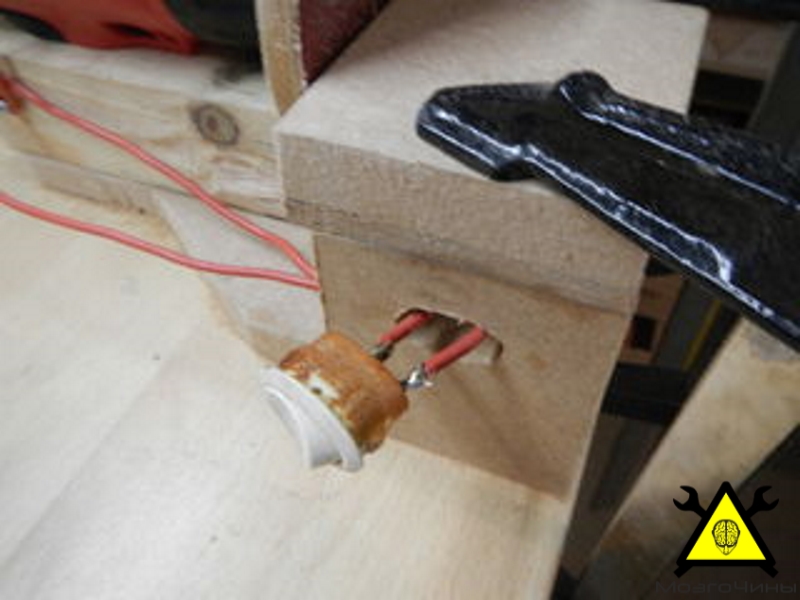

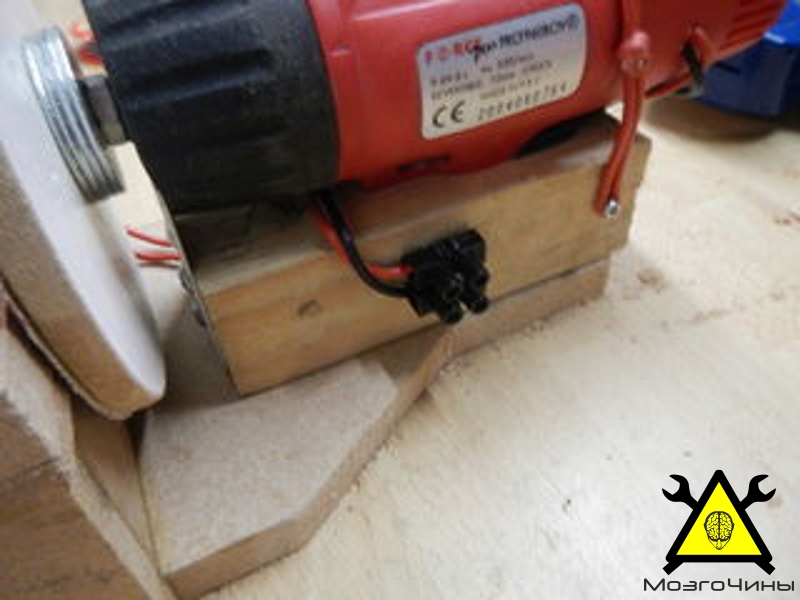

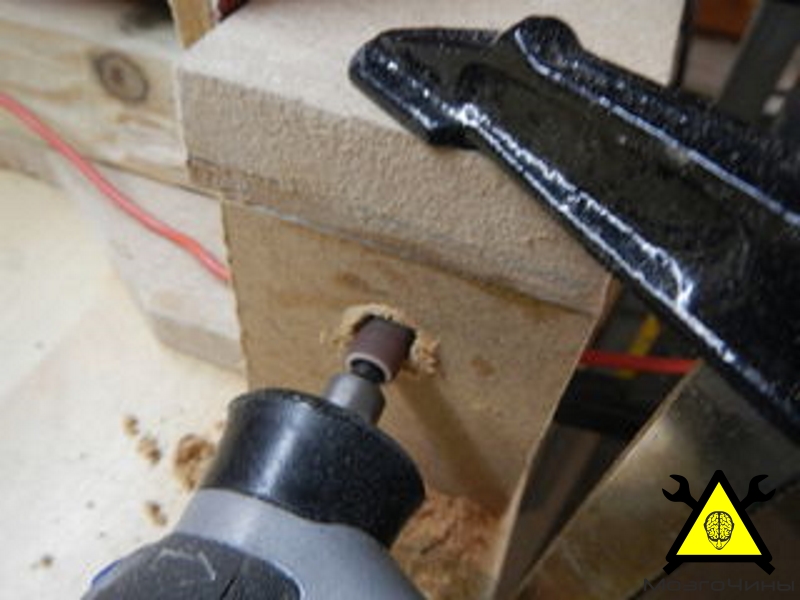

Последний шаг состоит в подключении двигателя к переключателю. Сделаем отверстие под переключатель на левой стороне станка. Соединим его с проводами, что идут от двигателя. Подсоединим остальные провода двигателя и переключателя к клемме с винтовым креплением. Это сделает соединение с блоком питания более простым.



Шурик работает от 12v и 3 А, но пиковый ток при старте достигает порядка 10 А. Поэтому я и питаю поделку от блока питания atx.

Если вы хотите изменить направления вращения станка, поменяйте полярность выводов.

Шаг 8:

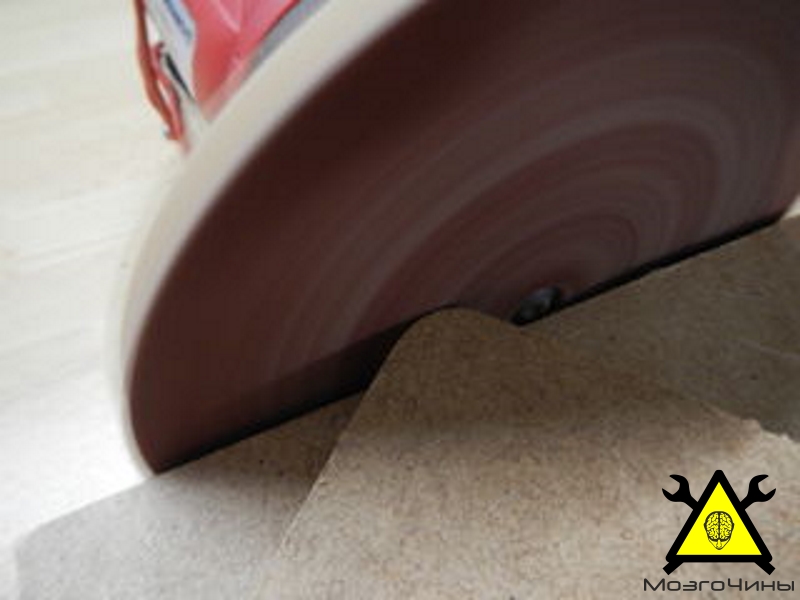

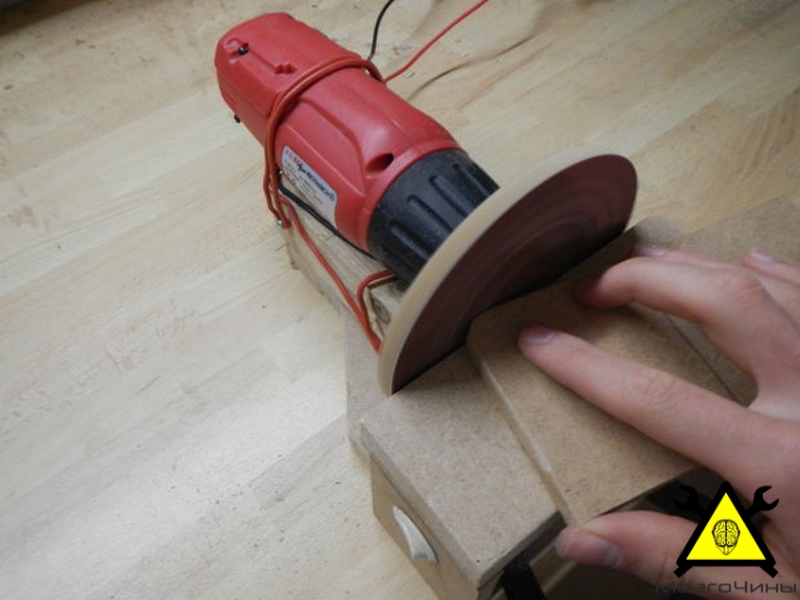

Вы только что собрали свой собственный шлифовальный агрегат 🙂 Все что нужно – это время от времени покупать наждачные круги. Вы можете легко шлифовать дерево, пластиковые детали и даже изделия из алюминия.



Надеюсь, статья вам понравилась. Спасибо за внимание)

(A-z Source)
