Флешка из средневековья. Моддинг своими руками

Перевел alexlevchenko92 для mozgochiny.ru

Проект, который я хочу представить, совмещает современные технологии, классические материалы и античную эстетику. Эта статья о картридере в футляре из нержавеющей стали в варварском стиле.

FEZYZIWHVGXYW3U

Футляр оснащен кристаллом, что светится и уведомляет о чтении или записи информации на карту памяти. Сам кристалл защищён острыми шипами, так как я не планирую носить его в кармане моих джинсов.

Внутри корпуса установлен универсальный картридер. Я выбрал его, потому что он более функциональнее в настоящие время, чем флэшка с фиксированным объёмом памяти. Футляр в этом воплощении содержит micro SD объёмом памяти 64 GB.

Футляр в длину 10 см и в диаметре 2 см.

Примечание: Я не профессиональный жестянщик, поэтому более чем вероятно, что есть лучшие пути работы с этим металлом.

Для ясности статьи я пропустил описание моих ошибок и их исправлений.

Шаг 1: Дизайн

Моей целью было изготовить электронное устройство, которое полностью функционирует, при этом оно помещено в надежный нержавеющий корпус. Почему именно носитель информации? Выбор был очевиден, он обусловлен возможностью взаимодействовать с компьютером, некоторым уровнем практичности и также разительным контрастом между примитивной эстетикой и утонченностью электрических схем.

FFCQIQ9HZ13DUWM

Одной из главных конструкторских задач при проектировании футляра рассматривалась возможность демонтажа и установки карты памяти без нанесения урона, с целью изменения объёма карты в будущем.

FYG4YVUHZ13DUWC

Процесс изготовления я начал с нанесения рисунка на пластину, что будет выступать в качестве оболочки футляра. Вырезанные пластинки будут соединены между собой с помощью заклепок. Рисунок следует переносить с определенной корректировкой (с запасом). Пластинки должны перекрывать друг друга. После этого можно разрезать лист ручной мозгопилкой.

Шаг 2: Изготовление кожуха

Когда все кусочки вырезаны, я просверлил отверстия в углах и склепал их вместе.

FPKDBV4HZ13DVAX

Заклепки я сделал из нержавеющей проволоки.

F3KI3ZAHZ13DVCO

Когда углы пластин были соединены, остальные заклепки я установил по всем кромкам пластин в нескольких миллиметрах друг от друга.

FIYGKENHZ13DVD7

Позже, пластинки были спаяны воедино тугоплавким припоем для усиления соединений при сгибании в цилиндр.

FKZ6NJZHZ13DXHK

Шаг 3: Формирование кожуха

Поверхность была побита молотком для придания текстуры.

F0P8J8ZHZ13DYY4

Оболочка формировалась с помощью сердечника и мягкого молотка. Как элемент дизайна кромки были прошиты проволокой. Для того, что бы сделать кожух крепче, края были спаяны воедино.

FL80WV8HZ13DZ05

Шаг 4: Установка кристалла

FO2X0AEHZ13DZ9R

Кристалл был установлен в торце кожуха в небольшом гнезде. Было понятно, что ободок не сможет препятствовать падению кристалла во внутрь, поэтому поддержка была необходима.

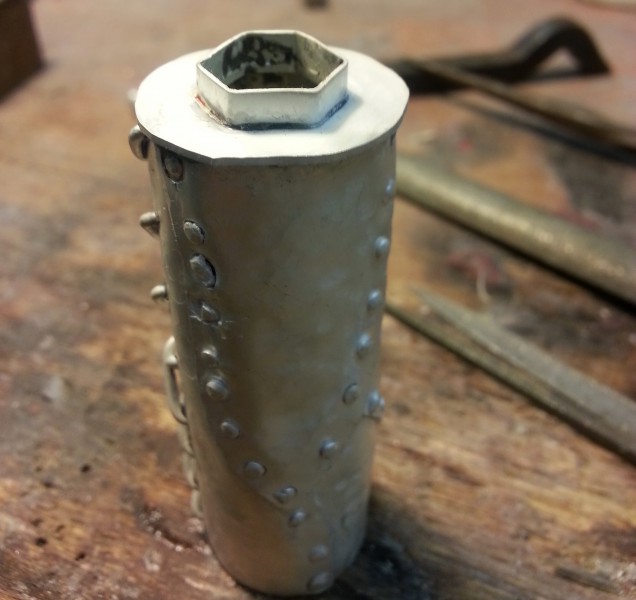

FMJ30Y2HZ13DZF6

FJMC62AHZ13DZFY

Шаг 5: Внутренний контур и генеральная репетиция

Как я уже говорил, вместо использования стандартной флэшки, я решил использовал картридер. Также к плюсам картридера можно отнести то, что в случае поломки, покупка нового будет менее затратной. В дополнение, картридер позволит в будущем увеличить при необходимости объём карты памяти.

FR19S28HZ13E133

Я подобрал компактный USB картридер с маленьким световым индикатором, что сообщает о деятельности устройства.

FYXEKRKHZ13E15R

Оригинальный светодиод был заменен на более крупный к которому припаяны провода, для того что бы перенести источник света поближе к кристаллу.

F0TKT14HZ13E16R

Что бы спаять такие маленькие контакты требуется увеличительное стекло и паяльник с тонким жалом.

FSVTXVSHZ13E17O





Шаг 6: Формирование защитной клетки кристалла

Для защиты кристалла, от западания его во внутрь, я решил построить стилизованную клетку.

FYS2RXXHZ13E2R6

Поскольку была необходимость в возможном демонтаже кожуха, появилась идея установить клетку на два болтика и прикрутить гаечками соответствующего диаметра. Что бы сохранить последовательность стилю, клетка была смонтирована с помощью заклепок.

F49DSTDHZ13E2SD

FI6N8PEHZ13E2SX

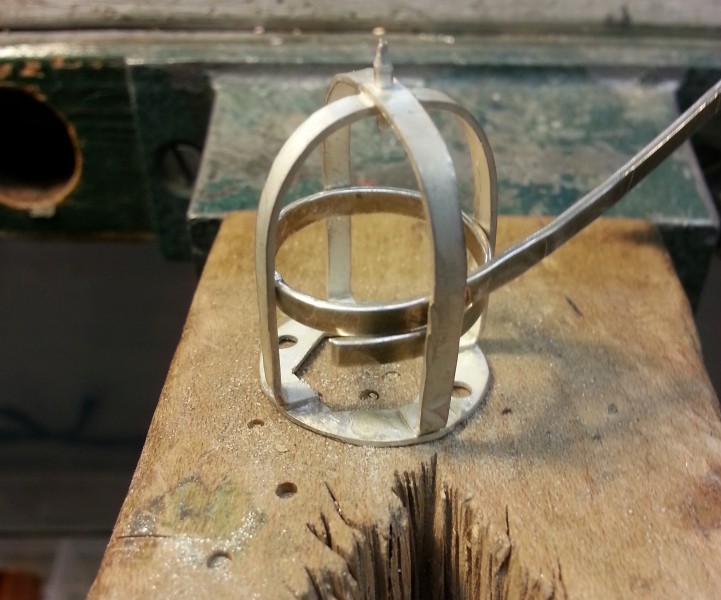

FY288GEHZ13E2J7

 F98ME5DHZ13E2MSШаг 7: Кристалл в клетке с шипами

Для создание более варварского впечатления, клетка была декорирована шипами. Для того что бы сделать шипы понадобился простой токарный станок. Станок был изготовлен из электромотора, что был монтирован на тисках закрепленный листом меди. Куски проволоки были зажаты в цанге. Шипы формировались с помощью напильника, а после отрезались от основной проволоки.

F0WPODQHZ13E6HZ

FMAKS52HZ13E6H8И снова, что бы сделать клетку более прочной, соединения усиливались пайкой.

FVK6H88HZ13E2NG

FUSFH3BHZ13E2QJ

Шаг 8: USB разъем

Мне не нравилось, то, что кусок белого пластика торчит из торца кожуха. Поэтому пришла идея, использовать стандартный разъем USB. Разъем был монтирован в пластину с нержавеющей стали.

FWGQPAIHZ13E56A

Две нержавеющие пластины были припаяны к плате с USB разъёмом. Пластины служат для двух целей:

F2CK0W6HZ13E5A4

  • Держат картридер на месте;
  • Поддерживают кристалл и предотвращают его падение во внутрь.

FBQS879HZ13E5GC

Шаг 9: Замок для USB платы

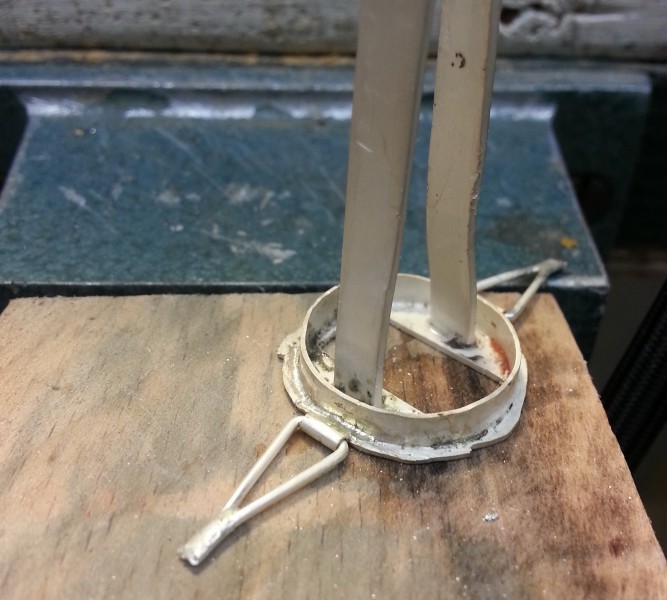

F28WX06HZ13E7WK

USB плата присоединяется к корпусу двумя замками, что сделанные из проволоки, а в качестве застежек выступают полусферы, что прикреплены на каждой стороне чехла. Застежка из проволоки по форме напоминает цифру «8» и защёлкивается на этом выступе.

F667T7UHZ13E7WV

FIYRPPBHZ13EUCA

Шаг 10: Финальный монтаж

Пришло время собрать все воедино. Кожух, кристалл с клеткой и USB плату необходимо заворонить, после этого заполировать поверхность, что бы акцентировать внимание на текстуре, включая заклепки и швы.

FDZU43PHZ13E87L

После того, как все стало на свои места, настало время провести тест-драйв стилизованной флешки.

FLR9G03HZ13E88N

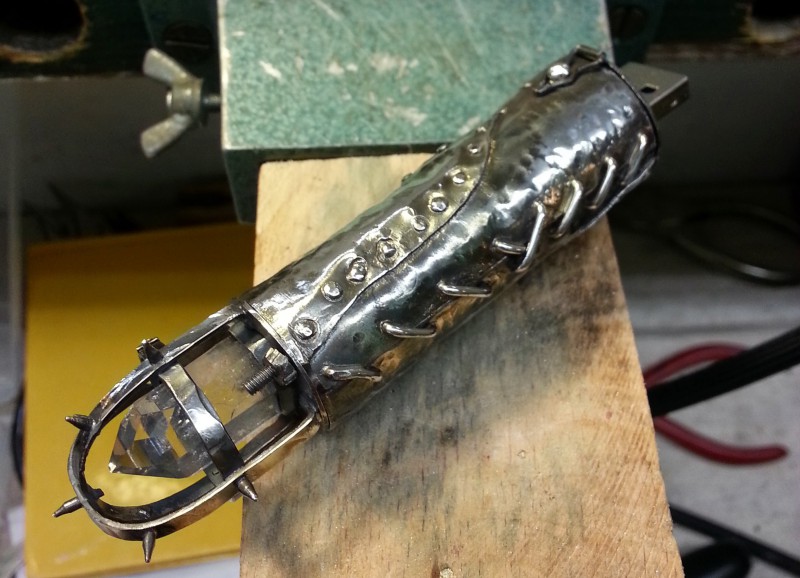

FC1OIKAHZ13E891

 (A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


About alexlevchenko

Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое - ещё и даришь другим возможность окунуться в мир самоделок.

9 Replies to “Флешка из средневековья. Моддинг своими руками”

  1. Мне тоже очень понравилось!
    но есть пару вопросов по технологии: 1. Лист алюминиевый? или что это? на разных фотках по разному выглядит.
    2. Как тогда паял? точнее чем.
    3. Если все таки сталь, как помоему в статье было упомянуто то все равно как паял? 🙂 спасибо!

    1. Андрей, в статья автор паял с помощью пропан-бутановой горелки. А по поводу материала в статье некоторые неточности (тонкая нержавка? или сплав серебра? или алюминий?) Поэтому берем материал какой есть 🙂
