Механическая память

мозгочины

Приветствую Вас, господа Мозгочины! Предлагаю вашему вниманию моддинг флешки, которую я назвал «Механическая память».

мозгочины2

Ну а началось всё с того что я узнал о таком направлении  в моддинге,  как стимпанк. С тех пор я только и думал, чтобы такого сделать в этом стиле, и в итоге решил делать мод флешки.

Да хочу сказать, что задумал я этот мод в начале 2013 года, и тогда же начал работу над ним, но со всеми жизненными переменами пришлось отложить проект и только в эти новогодние праздники я смог его доделать. Это было небольшое отступление от темы, а сейчас продолжаю свой рассказ.

Первое что я сделал, набросал вот такой незамысловатый рисунок:

1

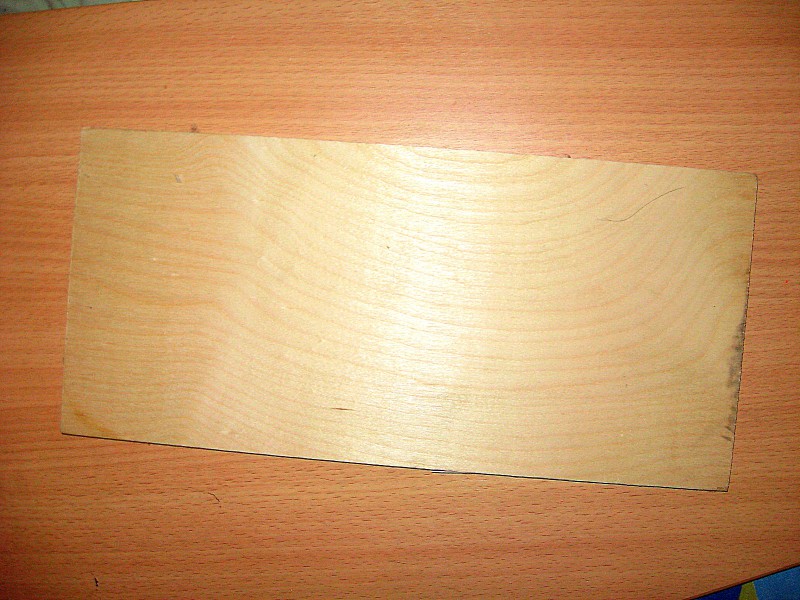

Я изначально решил, что корпус флешки,  будет из дерева и главное что она должна иметь работающей механизм. Сказано – сделано, и началась работа. Материалом для корпуса послужила фанера:

2

Движок взял от CD плеера, шестерёнки от старого будильника:

3

Сразу начал разрабатывать схему для работы движка, и вот что в итоге у меня получилось:

4

На то время мне казалось, что это оптимальный вариант, и я даже сделал её монтаж:

5

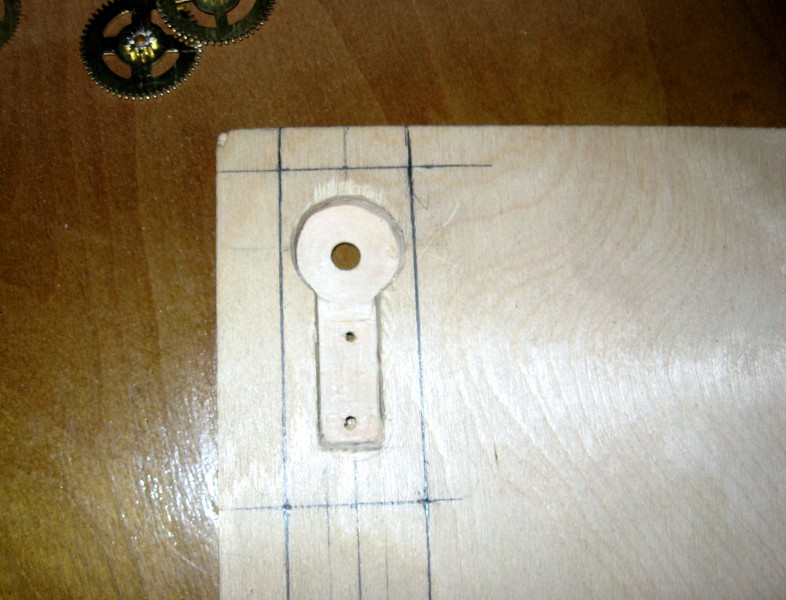

Затем была долгая работа над корпусом, вырезал всё при помощи маленькой стамески:

6

7



Потом установка внутренностей:

8

На этом работа в 2013 году была заморожена.

Когда продолжил работу, казалось, что осталось уже не много до окончания, но как же я ошибался.

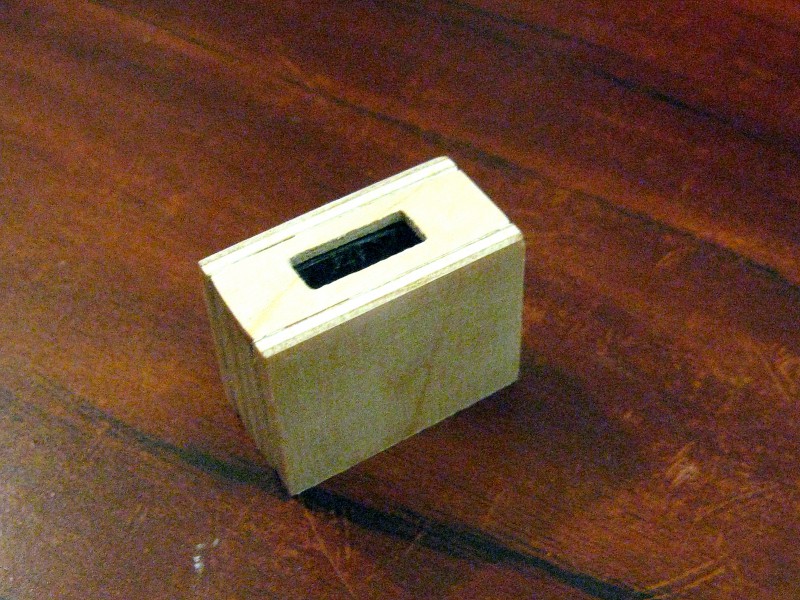

Был изготовлен колпачок:

9

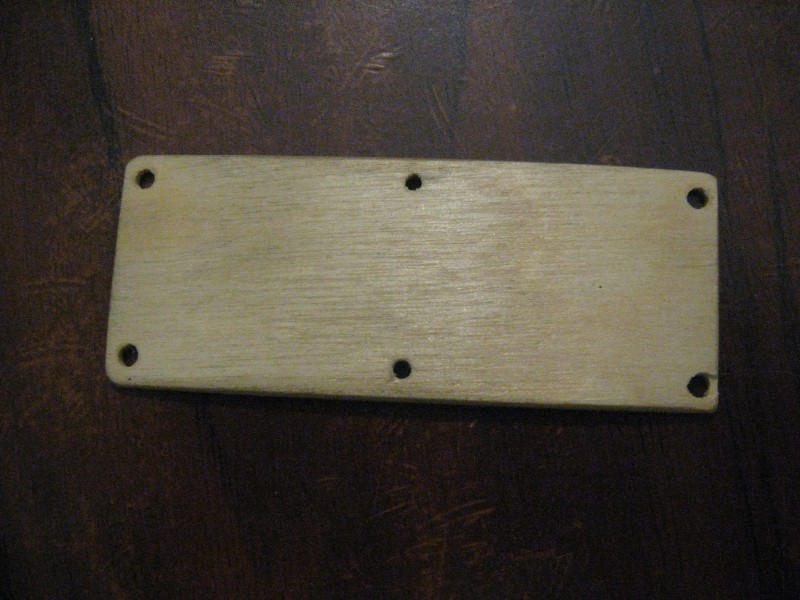

Задняя крышка:

10

Боковые элементы:

11

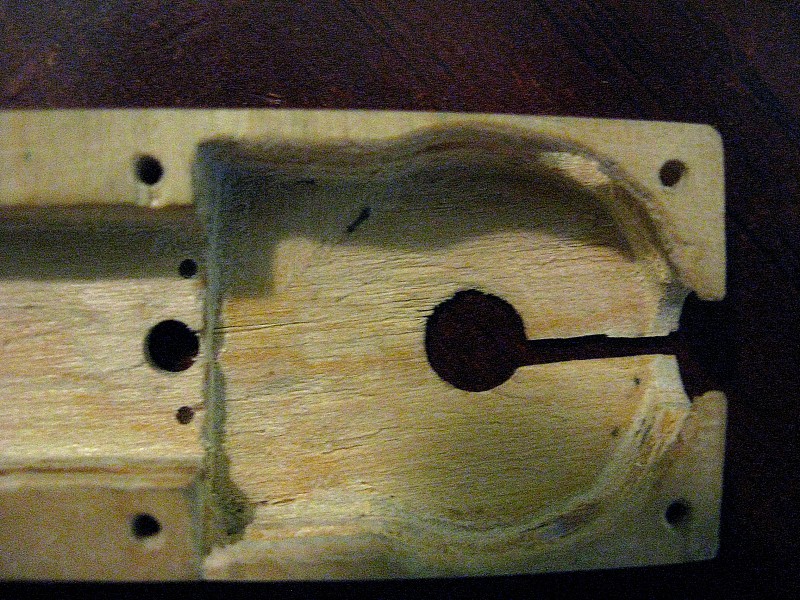

Ну а потом я понял, что неправильно рассчитал внутренние размеры, и пришлось опять работать стамеской для увеличения пространства, и вот во время этой операции я не рассчитал силу и корпус треснул:

12

Я был в шоке. Что делать? Новый корпус, так это считай начинать с нуля, а это очень долго, и я решил исправить свою поломку. Взял кусочек фанеры и наклеил ещё один слой:

13



14

Но теперь пришлось доклеивать такие слои на колпачок, чтобы всё было  идентично:

15

16



17

Затем я понял что схема, которую я собрал, работает не очень, то есть светодиод мигает, а движок за счёт своей инерции не останавливается и работает постоянно, при передачи данных, а это визуально не интересно. Поэтому я разработал другую схему:

18

Теперь и движок стал работать с импульсами, что визуально стало намного интересней.

Монтаж тоже изменился, теперь он стал вот такой:

19

Потом было ещё много работы, фото столько, что всё вставлять было бы неудобно, и я сделал фотоворклог, в виде слайд шоу, который и предлагаю вам посмотреть:

А это видео работы механики:

На этом всё, если возникнут какие-нибудь вопросы, пишите, с удовольствием отвечу.

С уважением, Мр.Эд



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


11 Replies to “Механическая память”

  1. зачем усложнять схему? насколько я заметил импульсы идут с практически одной и той же частотой (разница незаметна для глаза), так не проще ли(и экономней) было собрать простейший мультивибратор, чем городить такую схему?

  2. «Поэтому я разработал другую схему:»
    Сами?.. Просто это довольно не элементарная схема, но тем не менее питание указано между потенциалами «+5» и «-5», т.е разница потенциалов 10в.
    А получилось очень здорово, не думал сначала, что Вы заставите их вообще двигаться, не то чтобы так красиво. Отличная работа!

    1. Спасибо! Да схему разработал сам, но по мне так она элементарная, два триггера соединил для счёта импульсов чтобы движок срабатывал на каждый 4 импульс, и всё. Иногда схемы приходится долго отлаживать, после того как её придумаешь, а эта сразу после сборки заработала как я и рассчитывал.

  3. як сувенір, чи подарунок для любителів стімпанку — саме воно, але якби робив щось подібне, то певно б поставив щось типу вібрика з мобілки мелкі шестерні і чимось прикрити механіку, менше шумітиме і в кишені ціліша буде.
    ідея шикарна. дякую
