Моддинг передней панели корпуса ПК — «Бесконечность»

18.01.2011 в Моддинг

Картинка профиля sTs

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим сайтом хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта, которые сделают из него целостную личность! Подробнее о себе рассказываю в блоге.

Представляем Вам первую статью на тему моддинга настольного PC. Модить мы будем переднюю панель моего домашнего компа.

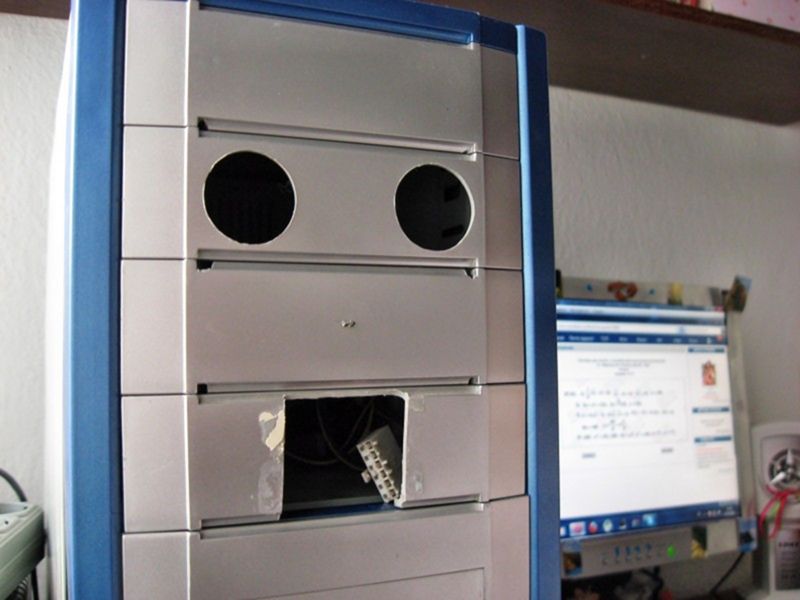

Вот предыдущие фотки корпуса, чтобы потм оценить ДО

и

ПОСЛЕ.

Если быть откровенно честным, то это не мой ПК, а моей сестры. На нем следы предыдущих модов.

Ой, вот только не надо говорить, что со своим я бы такого не сделал)) Да, не сделал бы, но потому что корпус еще на гарантии)) Предыдуще моды смотрелись вполне симпатично, но моя сестра решила внести пару усовершенствований)) Это ж теперь мой кампутер)) В итоге Вы видите что с этого вышло.

Была мечта смастерить реобас на передней панели, но она не оценила бы. Что любят девочки? Зеркала! Решено — делаю стеклянную панель с эффектом бесконечности. Такой мод никого не оставит равнодушным!

Список вещей первой необходимости :

  •  зеркало
  •  тонированное стекло с зеркальным напылением
  • (зеркало найти в любой стеклорезке, 2 кусочка размером 185 x 85 мм обошлись мне чуть меньше 2$. Правда стекло с зеркальным напылением нашел только по совету форумчан, т.к. с ним у меня в городе не все так просто)
  •  двусторонний скотч
  •  наклейка — фотбумага
  • (на ней будем печатать логотип самоделкиных)
  •  светодиодная лента
  • (довольно дорого мне обошлись 5 см — 1 $. Итого 4$. Но если заказывать через интернет магазин, то такая лента обошлась бы в разы дешевле)
  •  провода
  •  разъём для питания (молекс)
  • (моток таких у меня уже был)
  •  крышка из под молока (сам в шоке)

Шаг 1.

Включаем вот этот трек и зацикливаем его.

Шаг 2.

Берем медицинский спирт и тщательно протираем им руки. Стекла легко запачкать и без наших жирных пальчиков.

Зеркала мне уже порезали, а это уже треть дела. Правда криво, на 1 мм больше чем я просил. В мастерской уже было разметили и собирались отрезать кусочек с нормальным размером, но я остановил мастера, сказав  что и этот пойдет. Как я об этом потом пожалел… Но все по порядку!

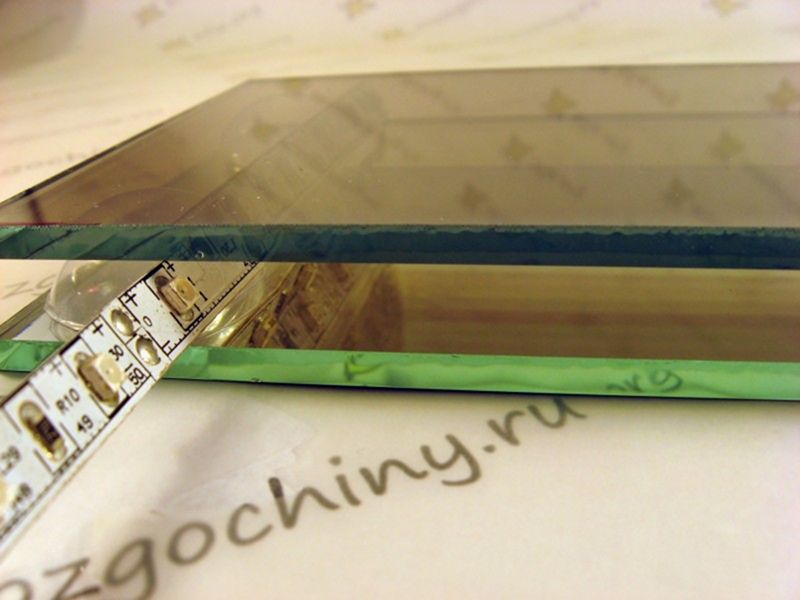

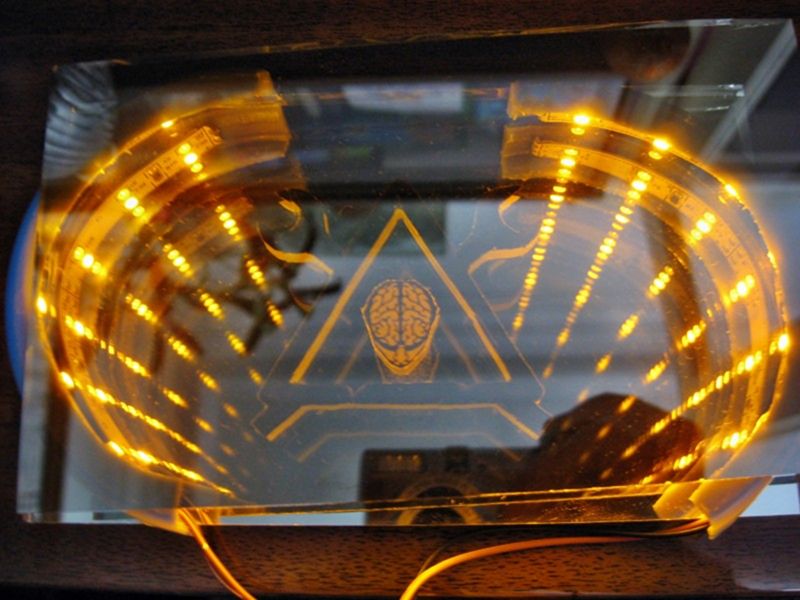

Мозгочин никогда не собирет что либо, не представив что из этого выйдет. Поэтому я поместил светодиодную ленту между зеркалами и прикинул оптимальное расстояние между ними.

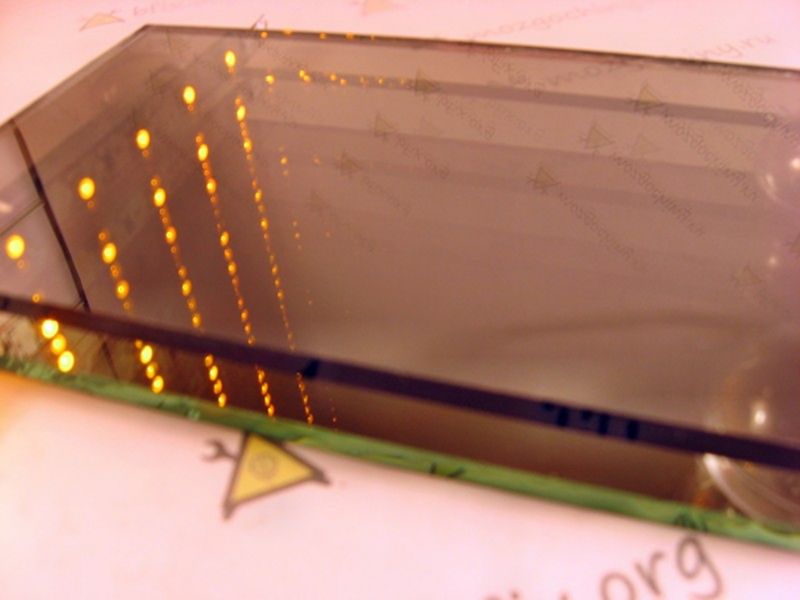

На фото лента прекрасно себя чувствует при питании от 9В. Хотя рассчитана на 12.
Оптимальный зазор 5 — 8 мм.

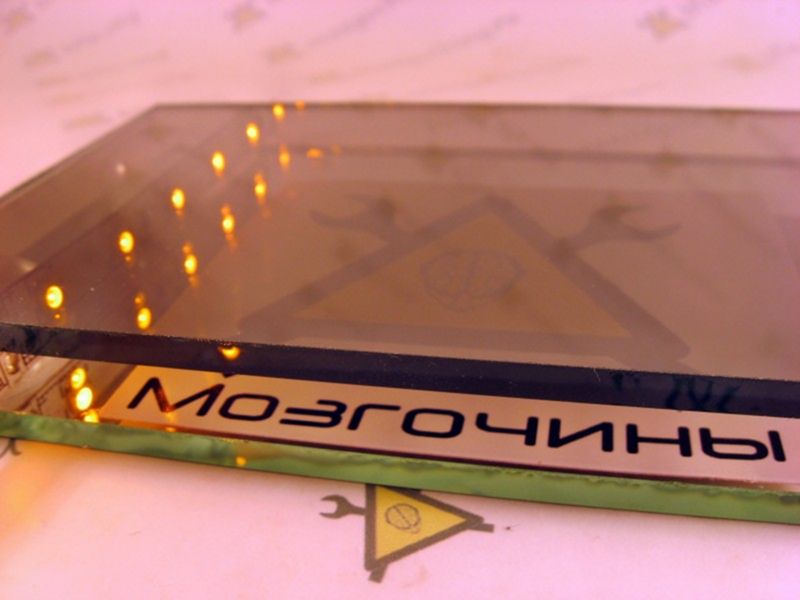

Через зеркальное покрытие пробивается логотип мозгочинов.
Вырезаем его и клеим на зеркало. Важно не перепутать поверхность нанесения!!!



Шаг 3.

Делаем музыку чуть тише и подпеваем мужику с севшим голосом))

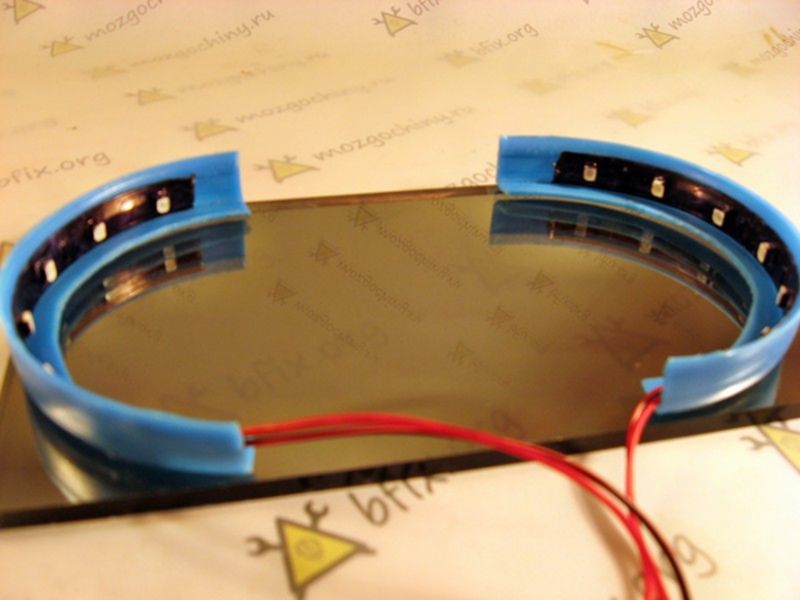

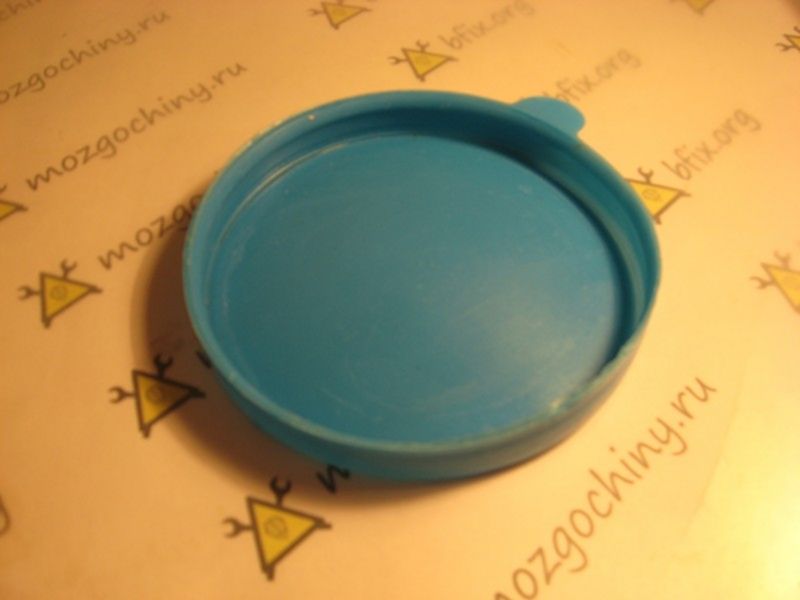

Для закрепления ленты я стащил с кухни крышку.
Округлая форма смотрится более привлекательно, чем две ровные полоски по бокам.
Диаметр крышки точно совпал с размерами зеркал .
Ребро обладает достаточной жесткостью, но для надежности я оставил ещё немного пластика вверху.
Смотрим! Ничего не бросается в глаза?
По собственным наблюдениям — вещь смотрится более качественной, если не понятно из чего она сделана. Закрашиваем маркером белую полоску.

Шаг 4.

Лента изначально имеет липкое покрытие. Снимаем его и клеим к крышке. Припаиваем провода, молекс и переменным резистор. От 12 В светодиодная подсветка довольно яркая, поэтому решено немного снизить её переменным резистором. Не забываем про изоляцию проводов!
Обклеиваем по периметру прочным картоном. Картон держится на скотче за ребра зеркал и, в случае чего, может быть легко отклеен.

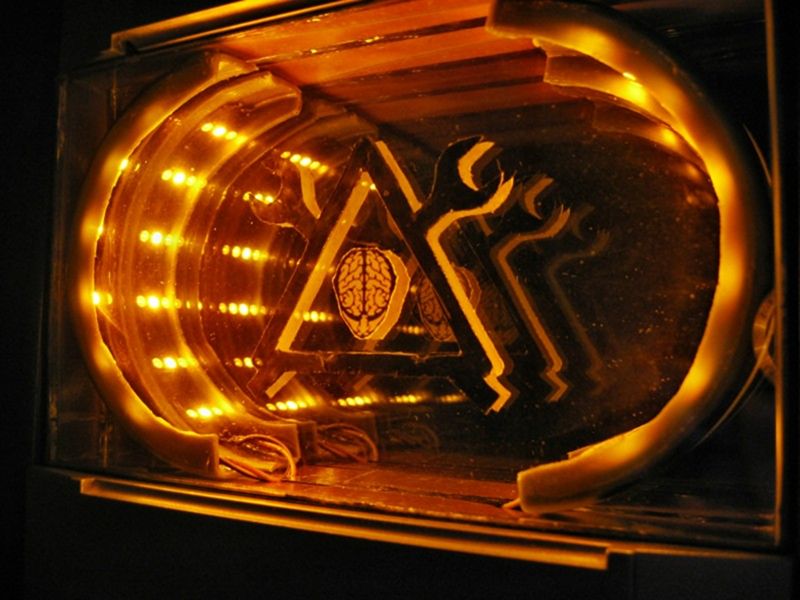

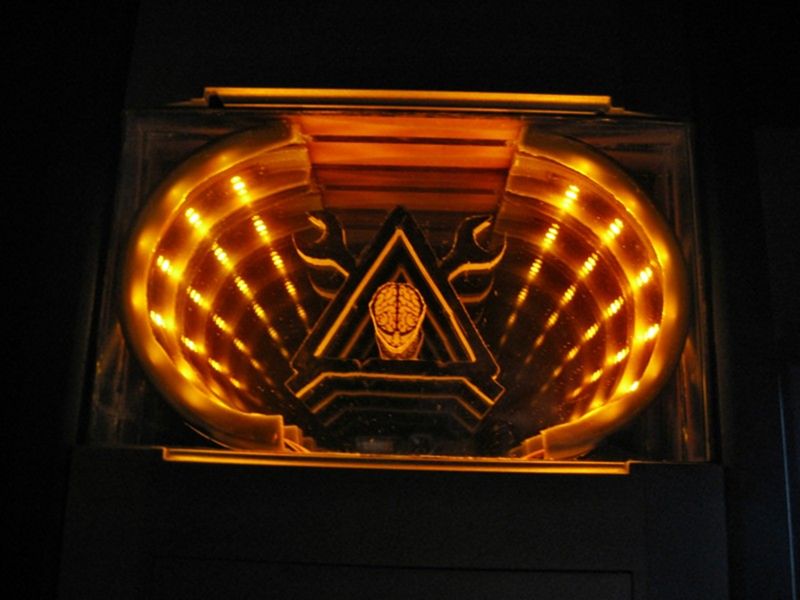

Получилась вот такая чудесная самодельная штуковина)) Она может просто стоять на столе и радовать глаз, но нужно вставлять её в корпус и облагораживать внешний вид компьютера.
Сказано, сде …  Вот тут то я и вспомнил про лишний миллиметр. Но где наша не пропадала! Отогнав сестру от компа я героически вставил панель на место.Причем она влезла так туго, что даже не пришлось придумывать никаких дополнительных креплений!

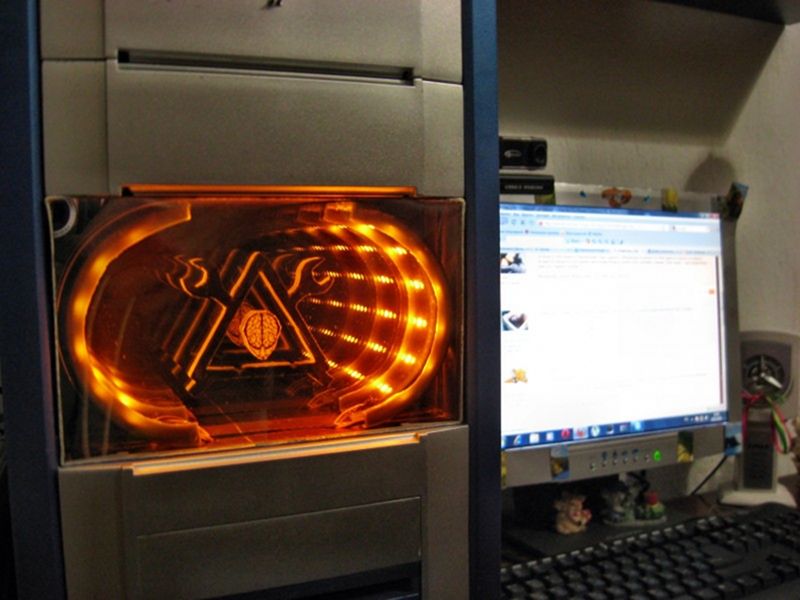

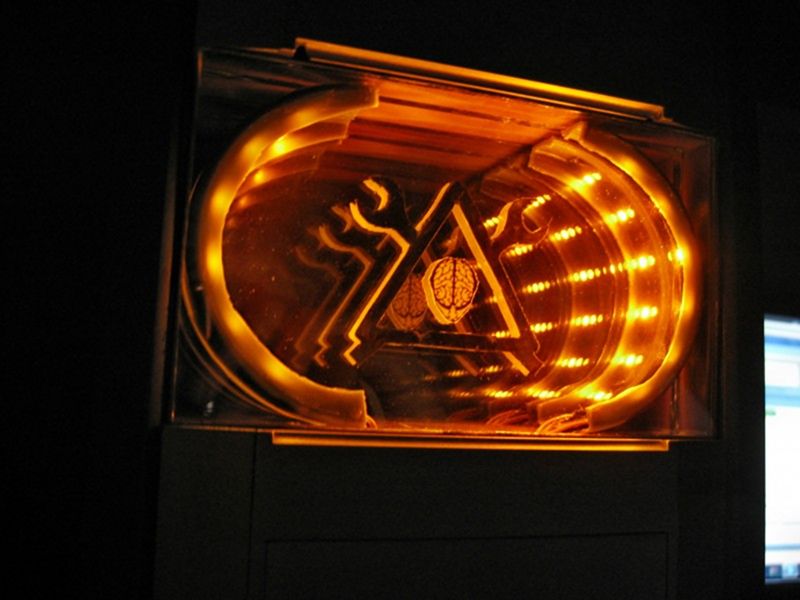

Вывод: своими руками мы превратили невзрачный и изувеченный корпус в настоящего красавца. С помощью простого зеркала и тонированного стекла(или зеркального напыления) легко добиться эффекта бесконечности.
Лицезрейте на видео:

Плюсы: :

+ такое не купить в магазине
+ стоимость составила около 9$
+ при работе нам не потребовалось ни отверток, ни плоскогубцев, ни дрели. Только паяльник.
+ когда компьютер выключен, нашу переднюю панель можно использовать в качестве зеркальца

Минусы: :

— долго думал, так и не нашел. Может только стоимость самой светодиодной ленты? Ведь на ней можно было существенно сэкономить.
Как работает этот эффект бесконечности на картинке:
