Нестандартные решения для контроля за электроприборами

Перевёл alexlevchenko для mozgochiny.ru

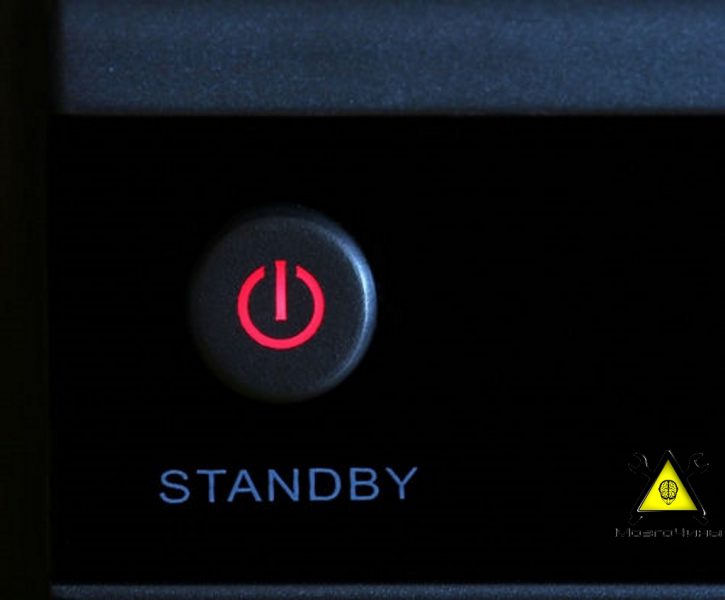

Приветствую уважаемых МозгоЧинов! Сегодня мы поговорим о таком актуальном вопросе, как экономия электроэнергии. Вся бытовая техника (будь то телевизор, компьютер, колонки, мониторы и т. д.), что находятся в режиме ожидания, потребляет электроэнергию. Некоторые плазменные телевизоры фактически потребляют больше электроэнергии в режиме ожидания, чем при непосредственном использовании! Около 13% потребляемой электроэнергии в бытовом секторе приходится на приборы, что находятся в режиме ожидания.

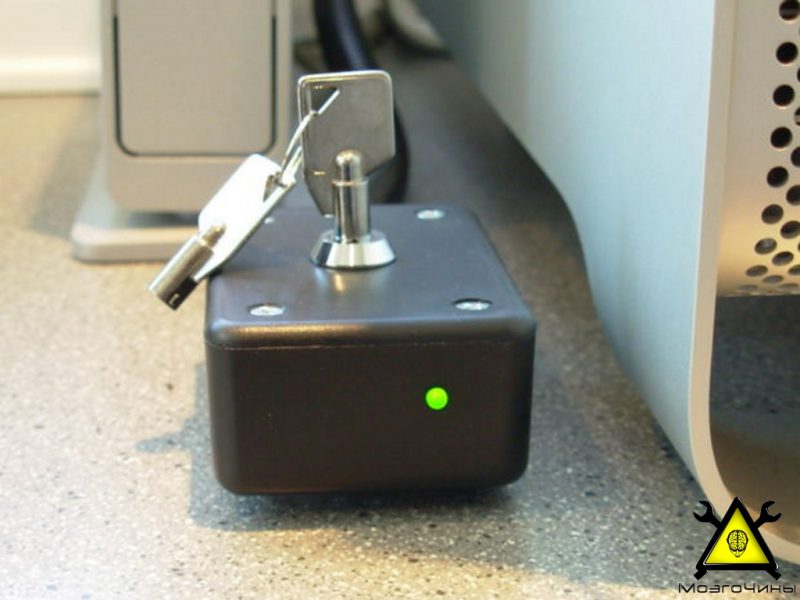

Для того, чтобы одним движением руки обесточивать электроприборы, находящиеся за рабочим столом (или не допустить их случайное включение) была разработана следующая самоделка. Выключатель от удлинителя был установлен на рабочем столе (в зоне прямого доступа). Каждое утро, поворачивая ключ, включается удлинитель, а каждую ночь, поворачивая тот же ключ в другую сторону, электроприборы полностью отключаются от сети.

Шаг 1: Необходимые детали

Детали:

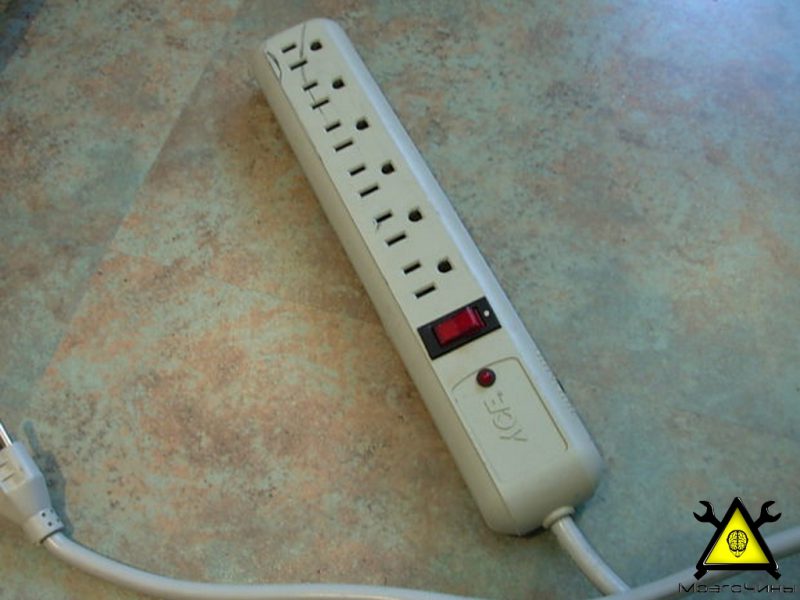

  • Удлинитель с кнопкой;

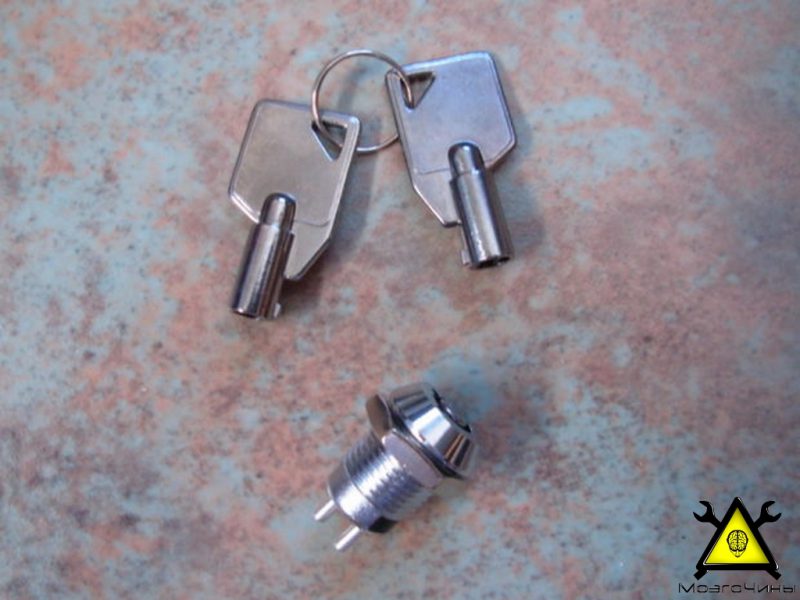

  • Замок-выключатель;

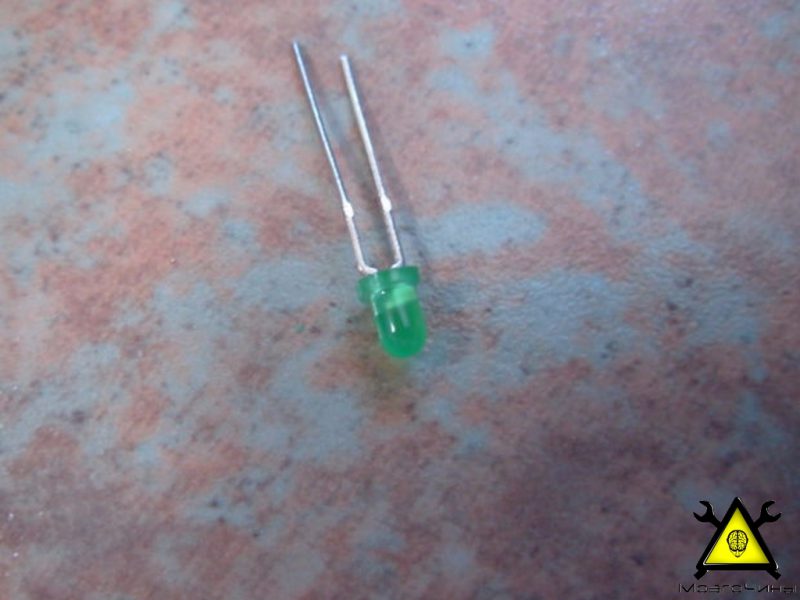

  • 3 мм светодиод;

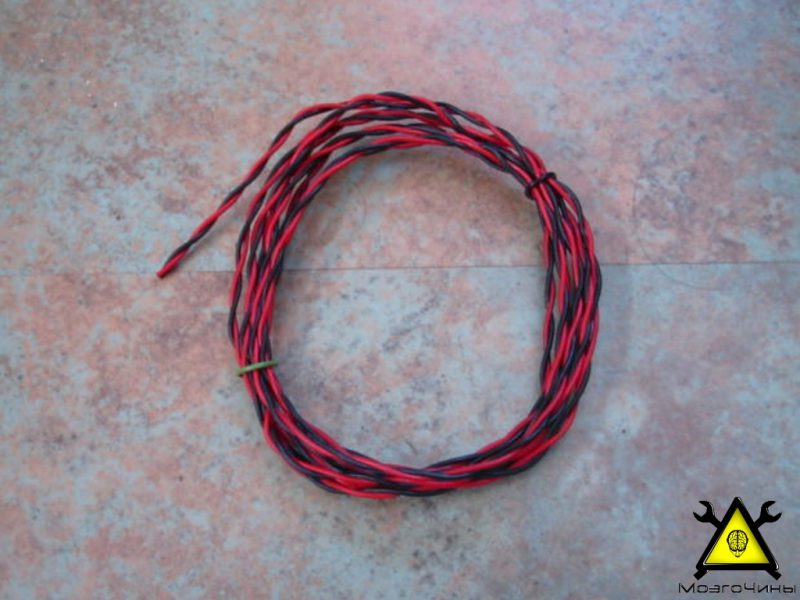

  • Провода для светодиода;

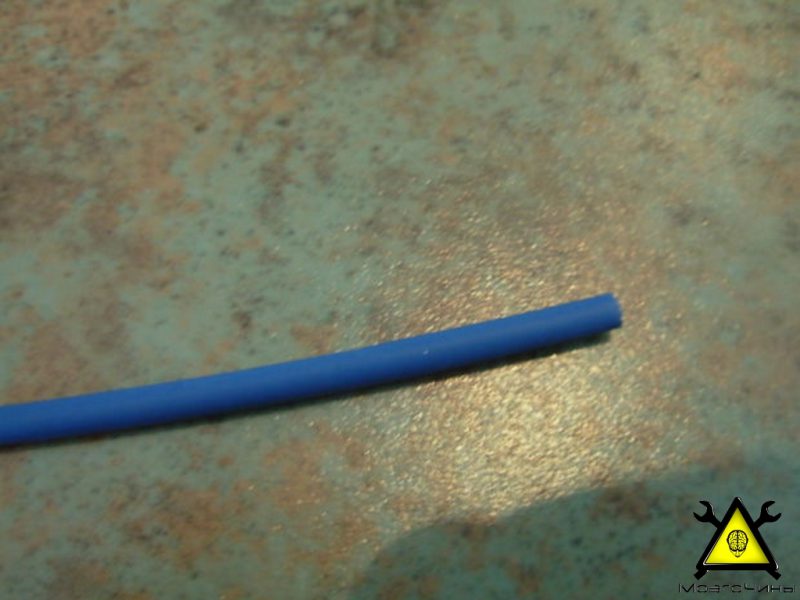

  • Термоусадочная трубка;
  • 2 небольшие пластиковые стяжки;

  • Тонкая металлическая пластина;
  • Липучка;
  • Супер-клей/эпоксидный клей;
  • Изолента.

Инструменты:

  • Наборной скальпель;
  • Паяльник с припоем;
  • Фен;

  • Инструмент для зачистки проводов;
  • Оловоотсос;
  • Гравер;

  • Ножницы по металлу;
  • Зажимы;

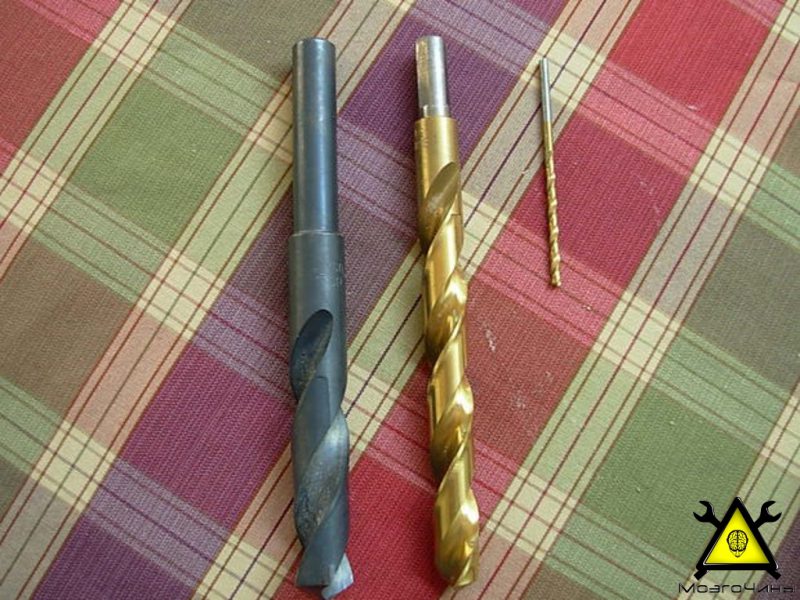

  • Шуруповёрт с различными сверлами.

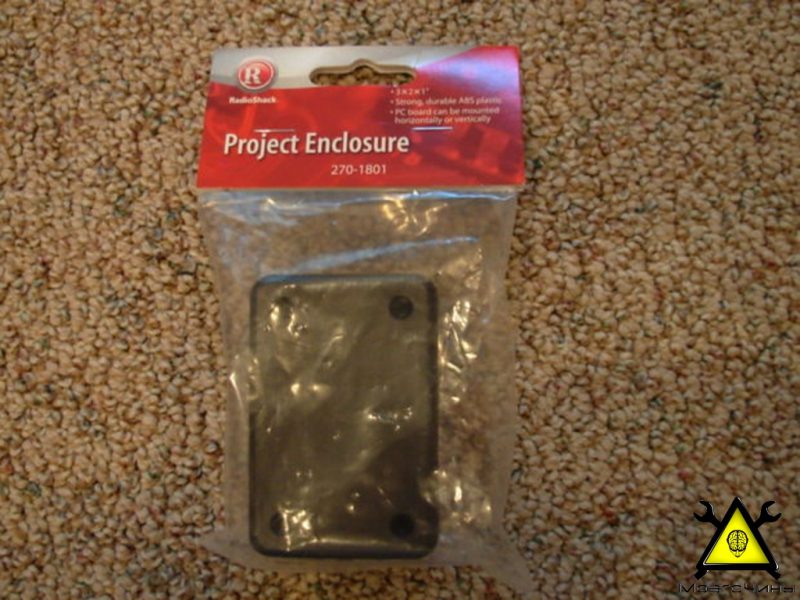

Шаг 2: Корпус

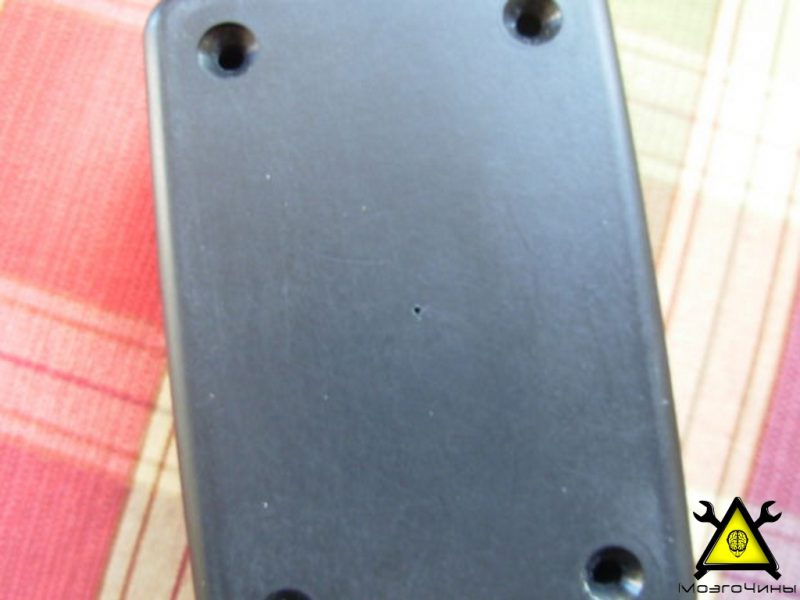

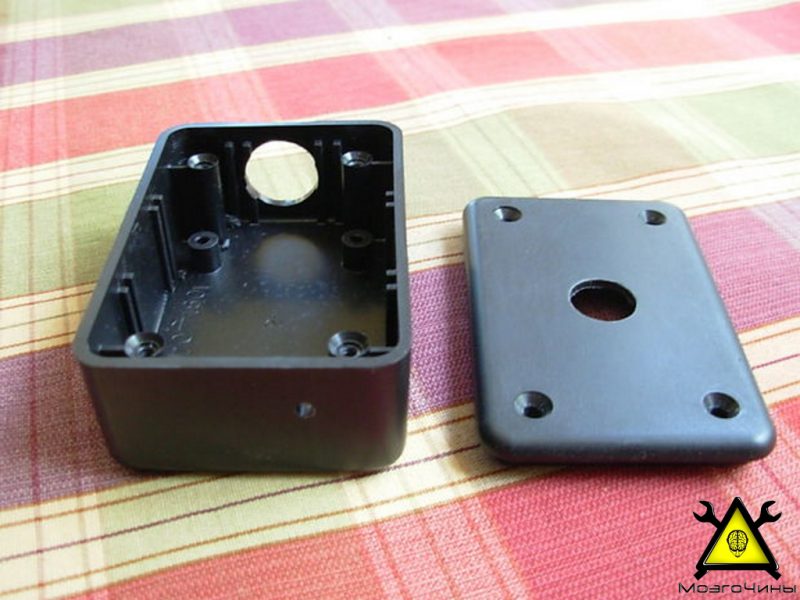

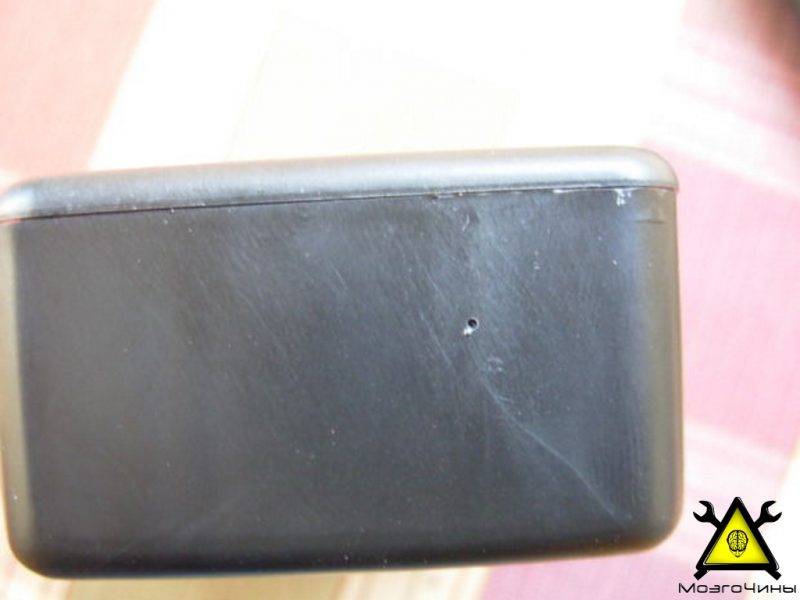

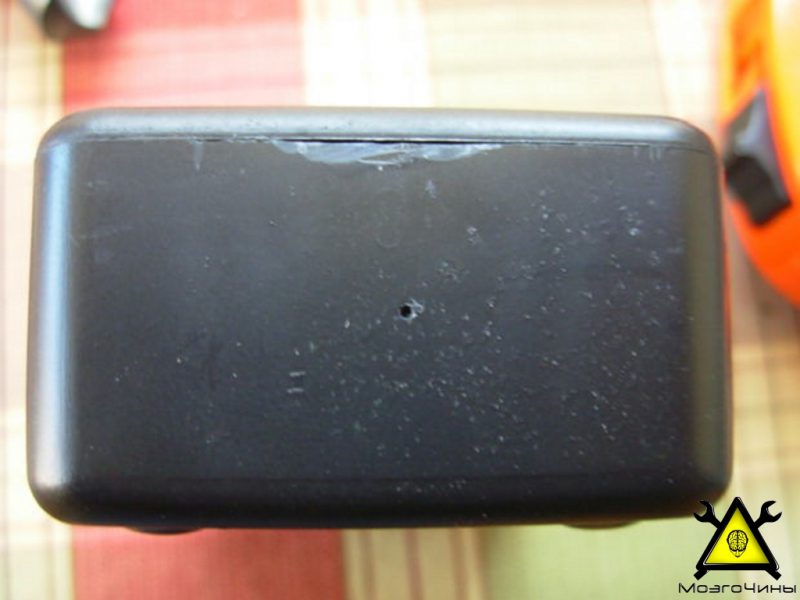

Для начала нанесём отметки будущих отверстий (для провода, светодиода и замка). Провод будет заходить с обратной стороны корпуса, замок будет сверху, а светодиод — в верхнем правом углу. Просверлим центрирующие отверстия, а после этого рассверлим их до нужного диаметра.

Шаг 3: Приступаем к пайке!

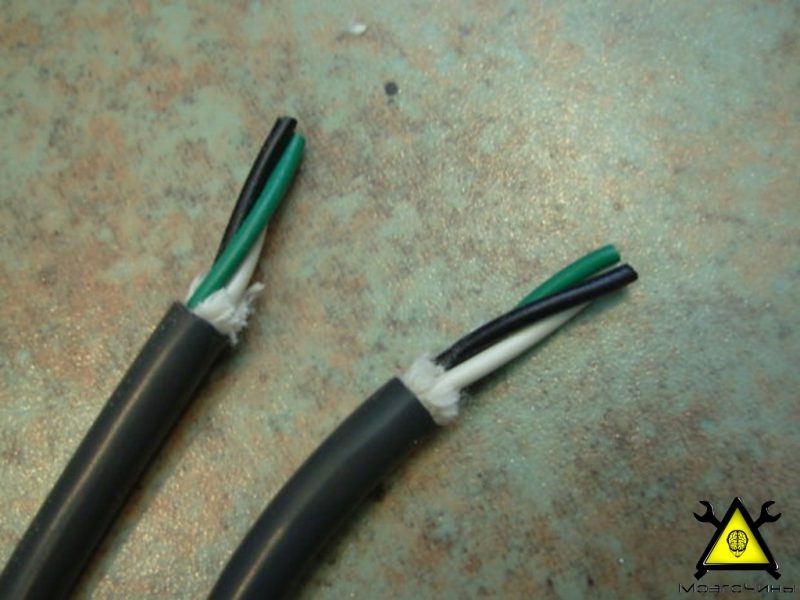

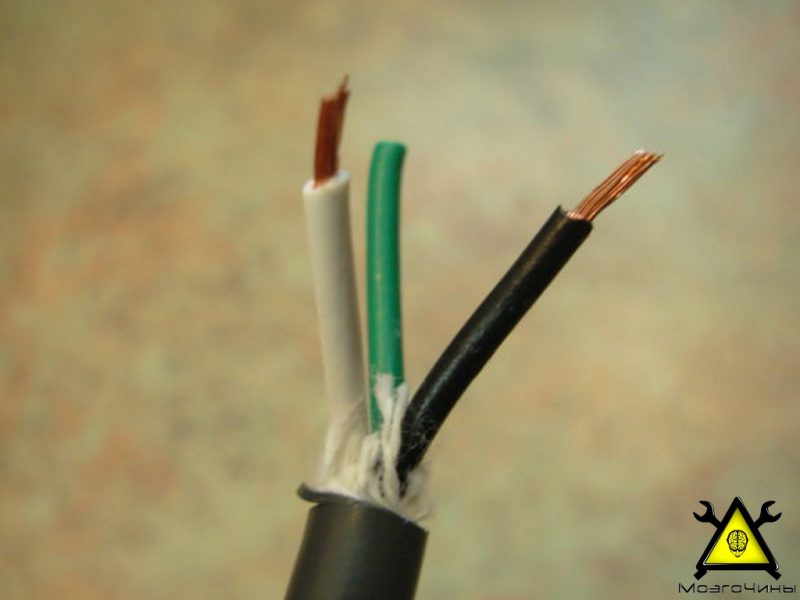

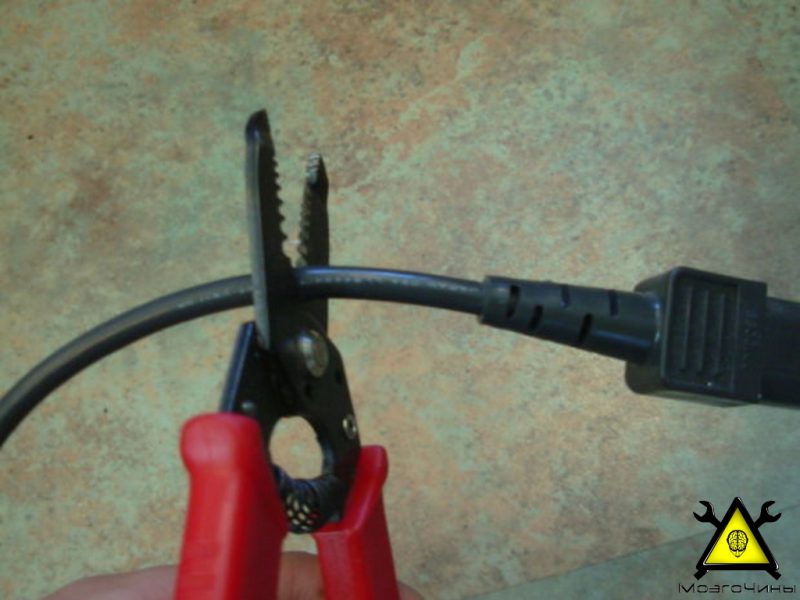

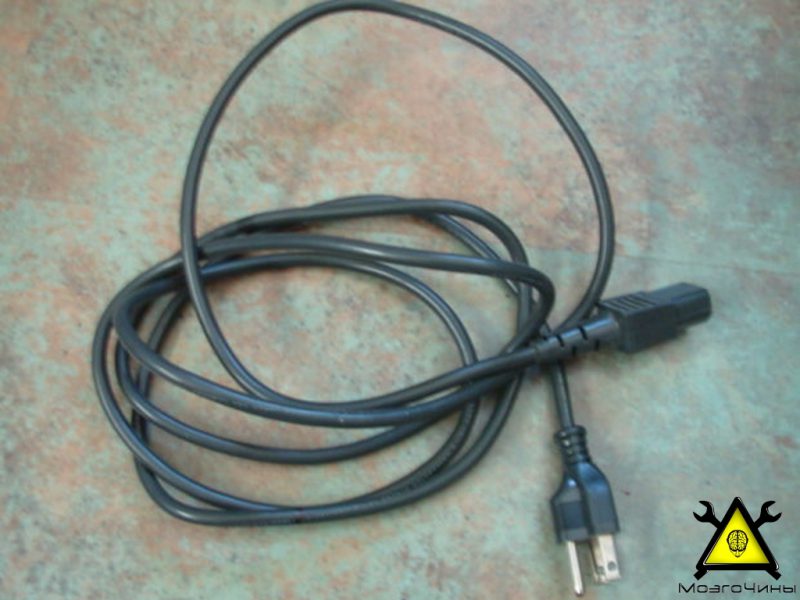

Подготавливаем провода. Если вы используете кабель питания от компьютера, как я (какое расточительное использования ценных ресурсов 🙂 ) , отрезаем концы, снимаем около 2,5 см наружной изоляции, а затем зачищаем примерно по 6 мм каждой жилы.

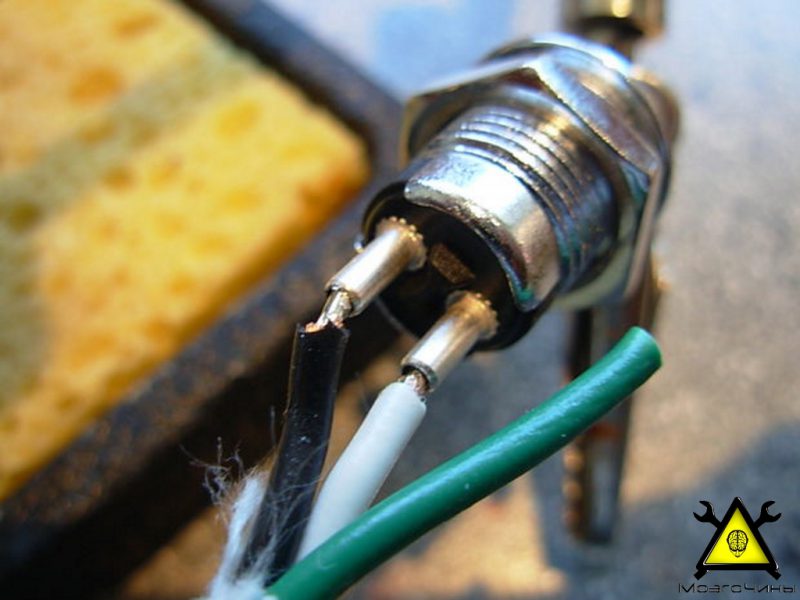

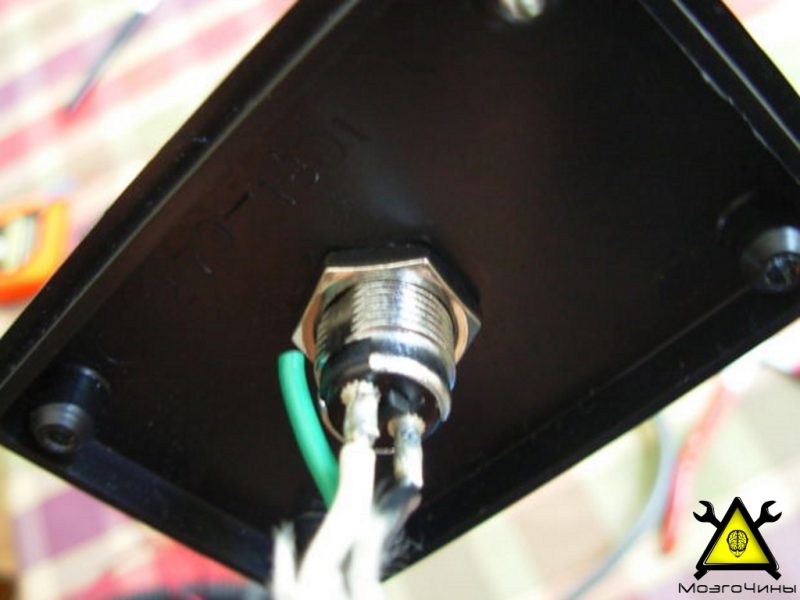

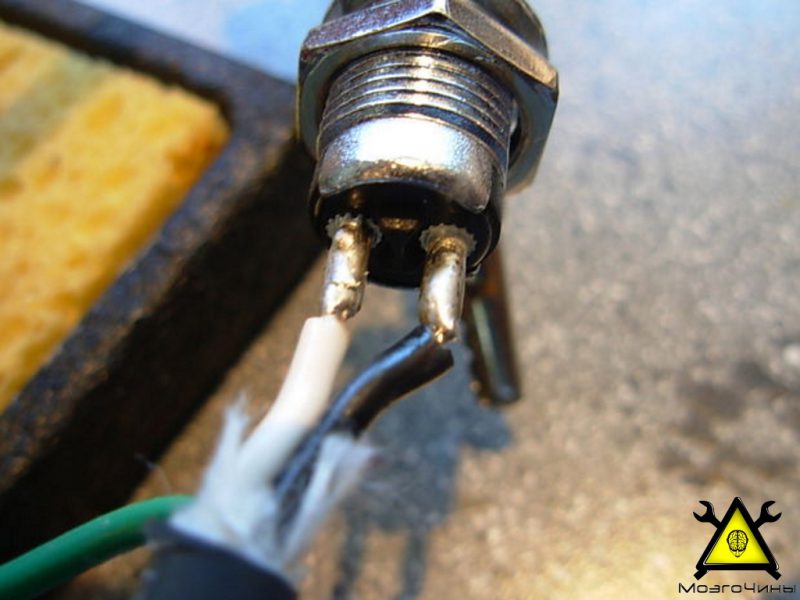

Лудим зачищенные концы, а затем устанавливаем их в штыревые разъемы на замке. Прогреваем разъёмы паяльником, таким образом, запаивая провода. Также закрепим заземления на металлическом корпусе переключателя.

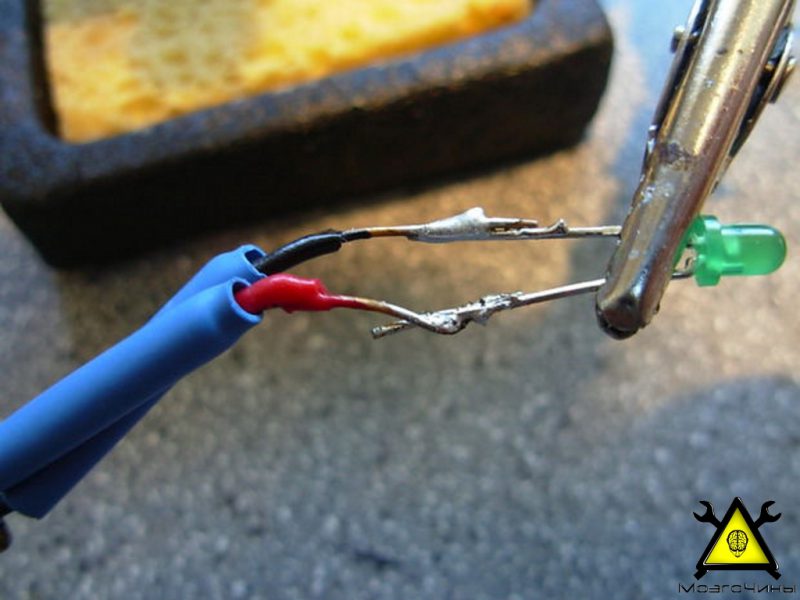

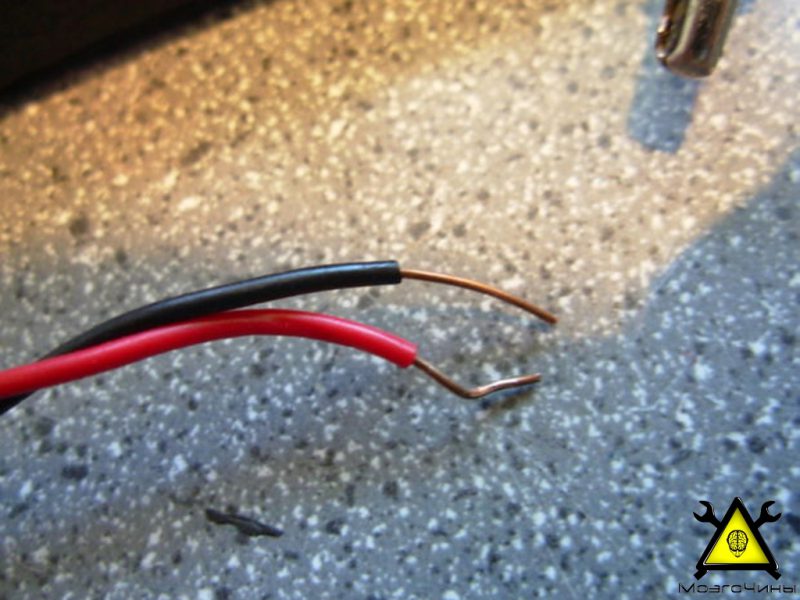

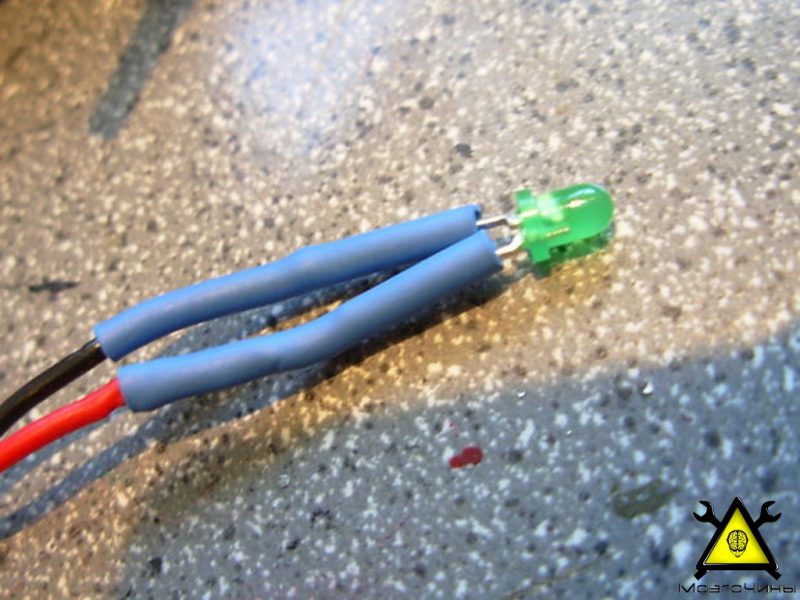

Зачищаем более тонкие провода (для светодиода) с одной стороны на 9 мм, а с другой на 5 мм. Припаяем 9 мм концы проводов к выводам светодиода, не забыв при этом одеть на провода термоусадку.

Шаг 4: Собираем корпус

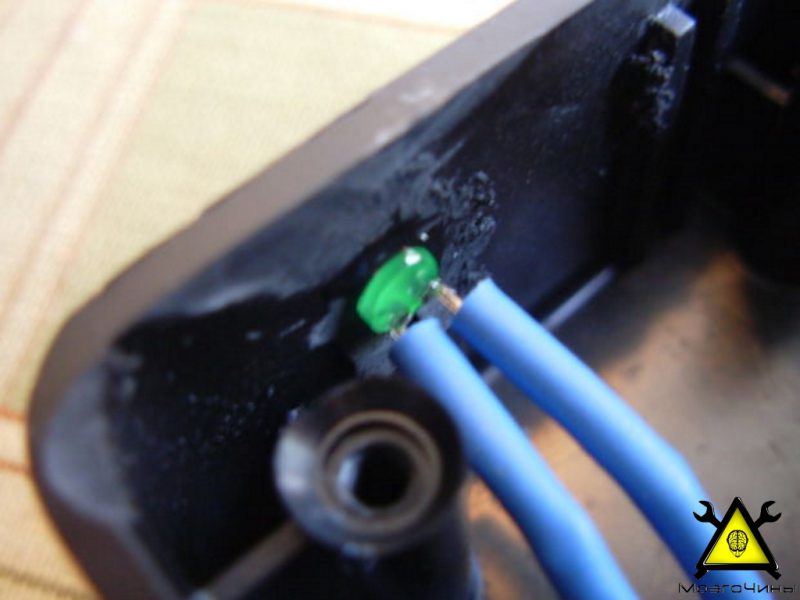

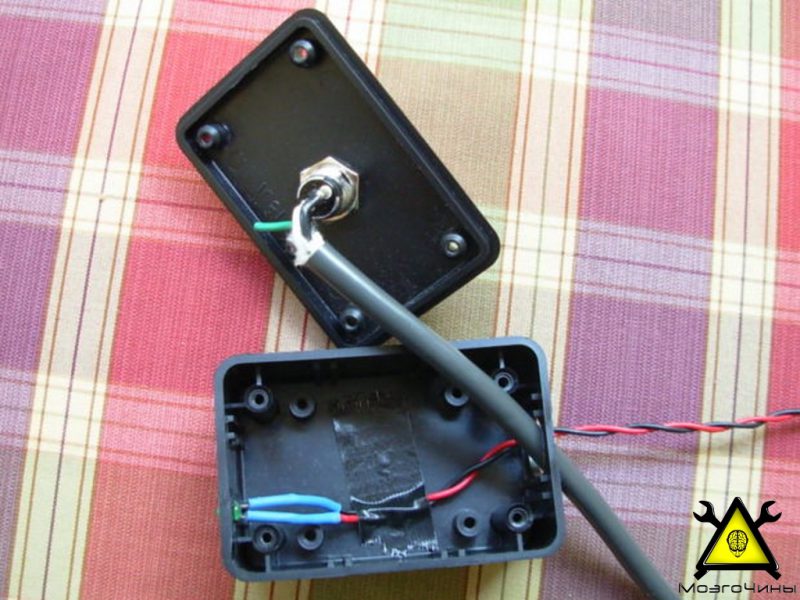

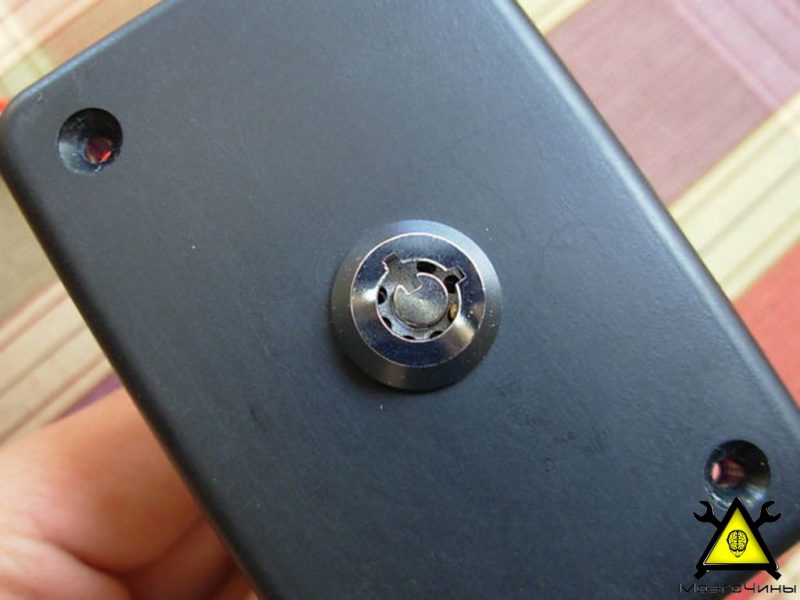

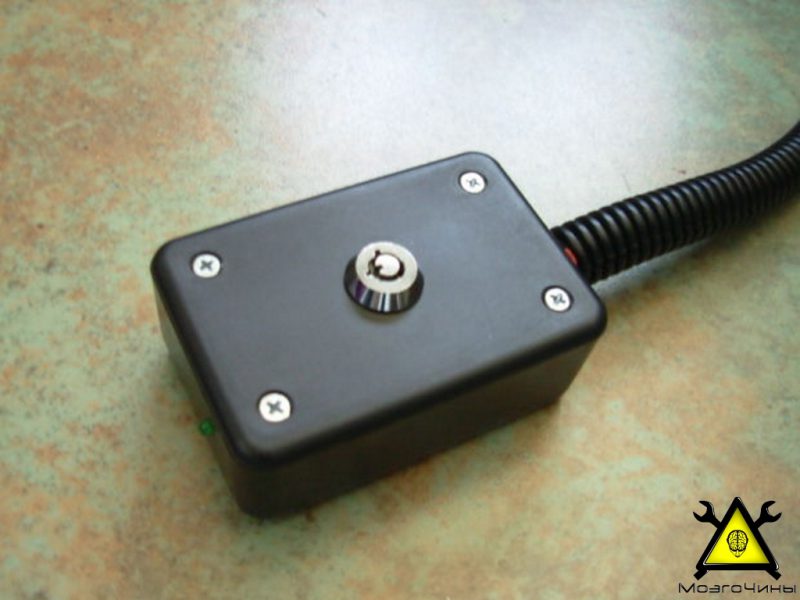

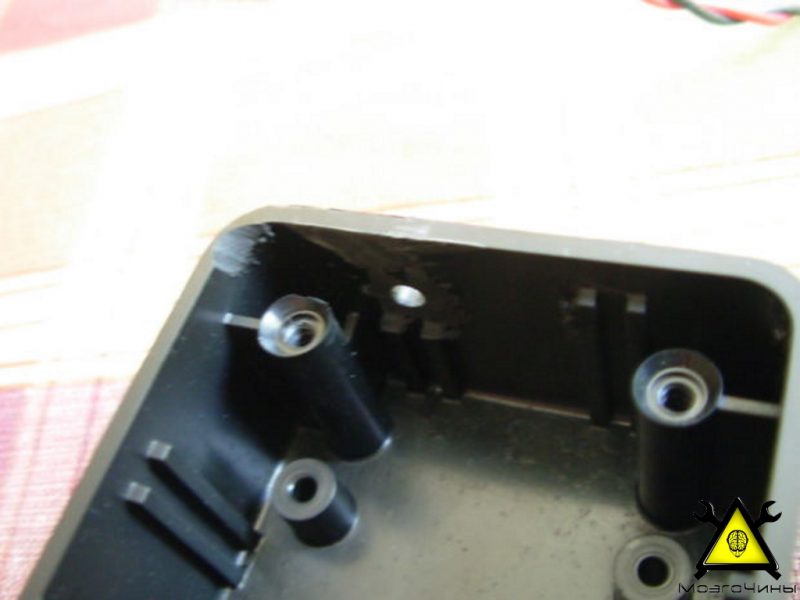

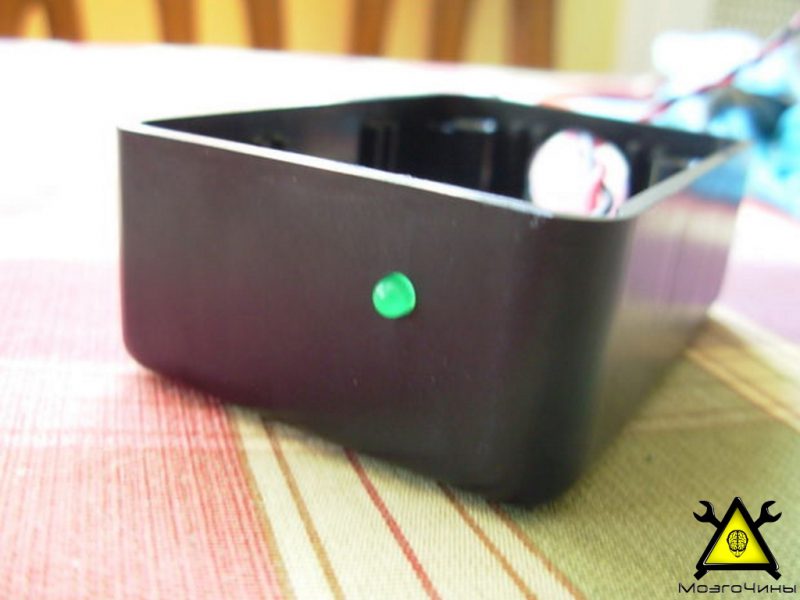

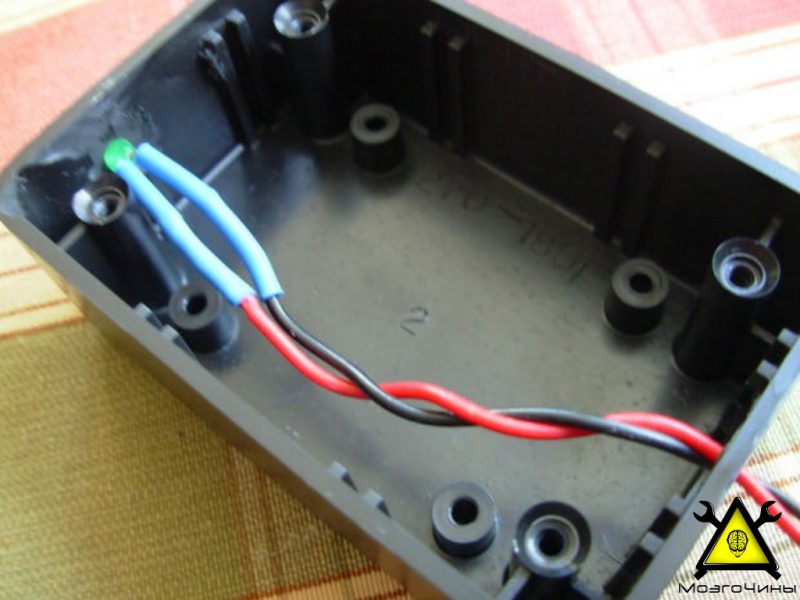

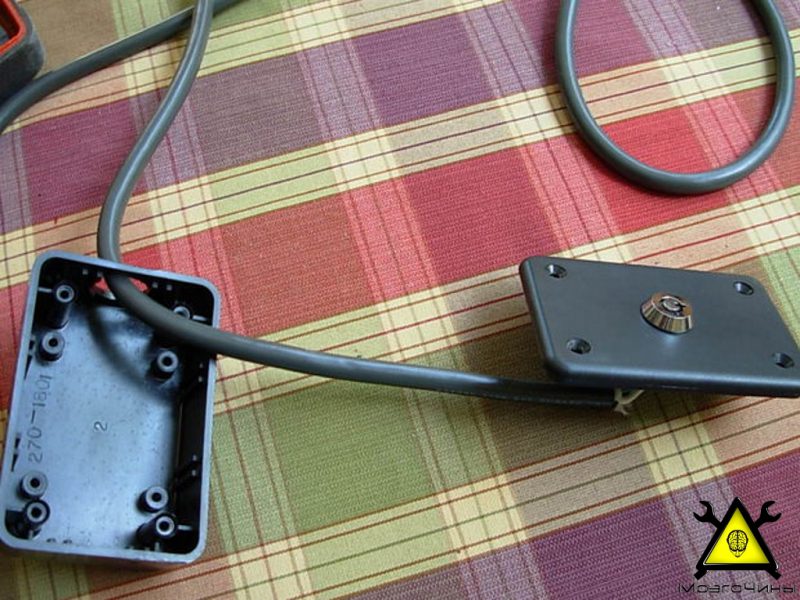

Начнём с переключателя, протянув провод через отверстие и установив замок, после чего плотно затянем всё гайкой. Перед установкой светодиода будет нужно срезать любые выступающие части внутри коробка с помощью гравера, чтобы светодиод вплотную сидел к внутренней стороне коробки. Затем очистим коробку от пластиковой стружки, установим светодиод и зафиксируем всё клеем.

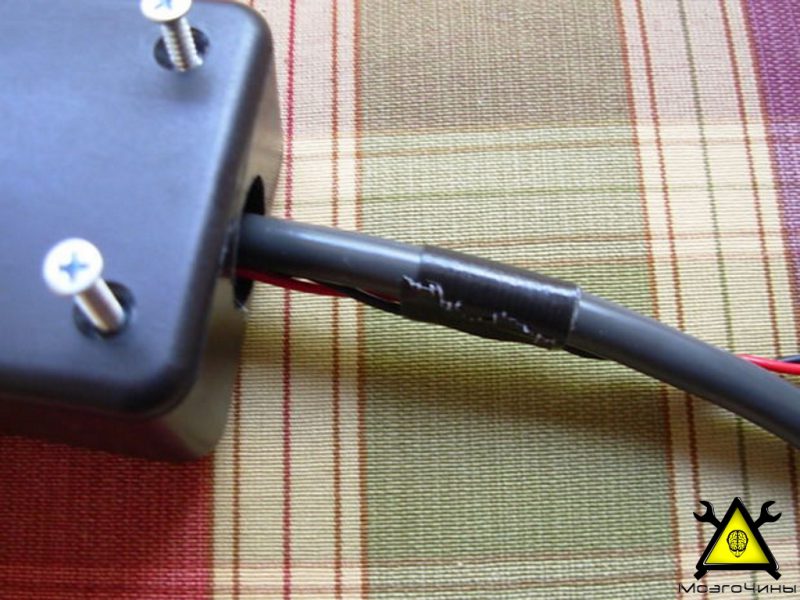

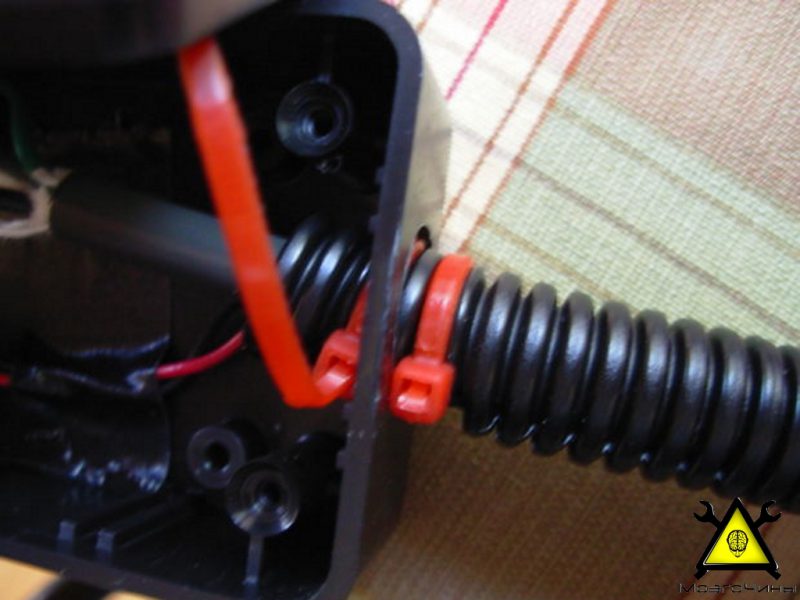

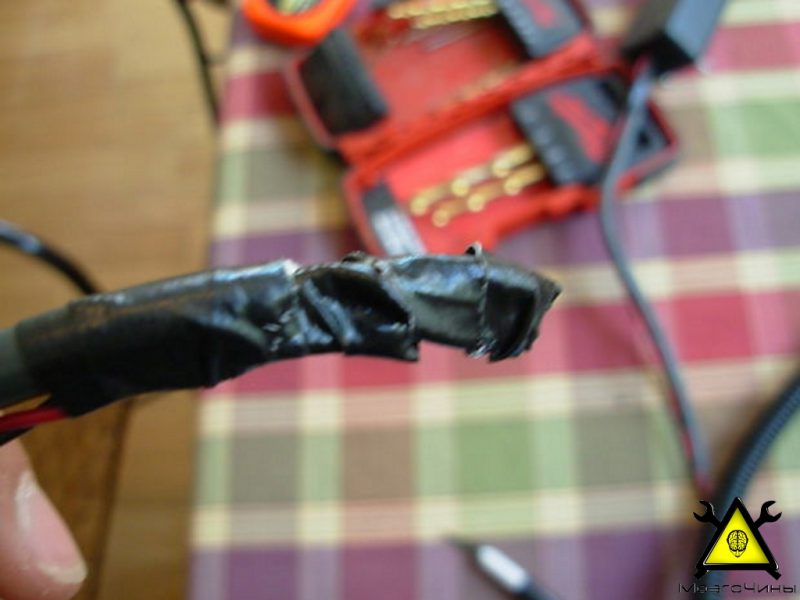

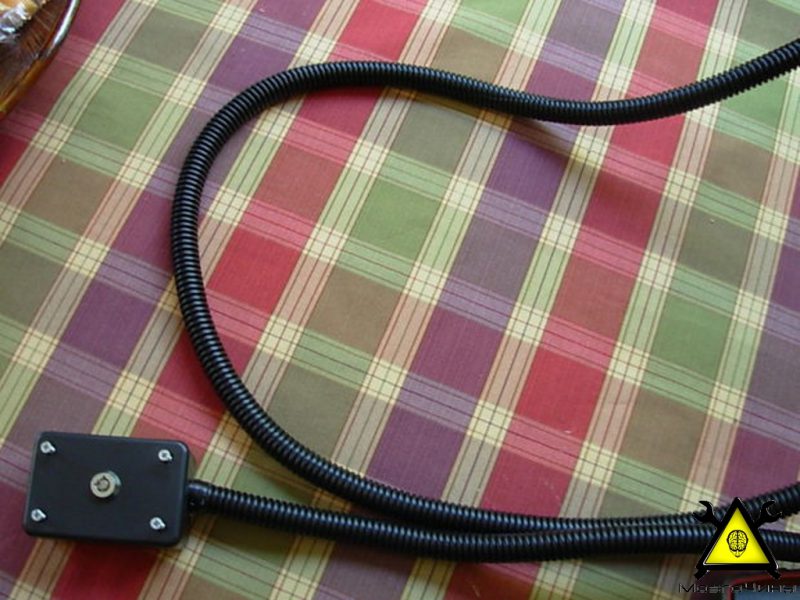

После того, как клей высохнет, протянем провода через гофрированную изоляцию. Скрепив концы проводов вместе, вы облегчите себе эту задачу. Затем протолкнём часть гофрированной трубы в корпус, закрепив её внутри и снаружи с помощью пластиковых стяжек.

Шаг 5: Доработка удлинителя

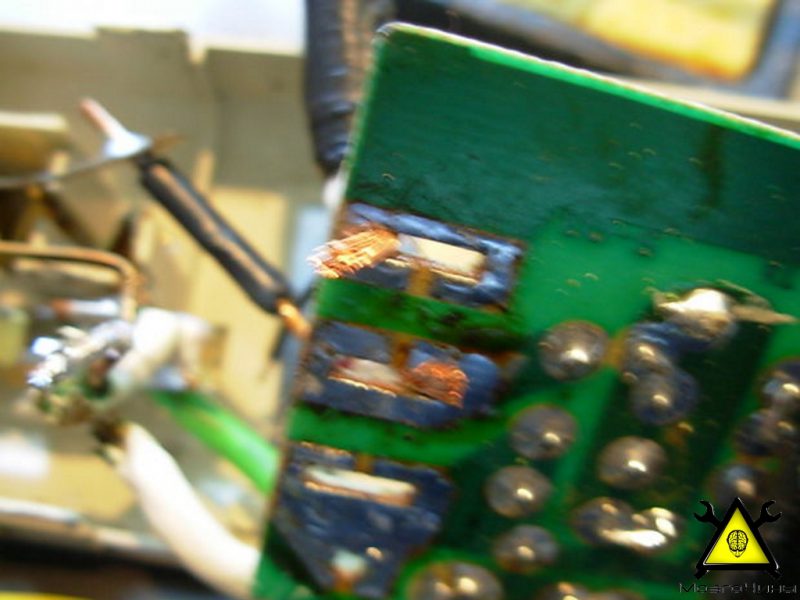

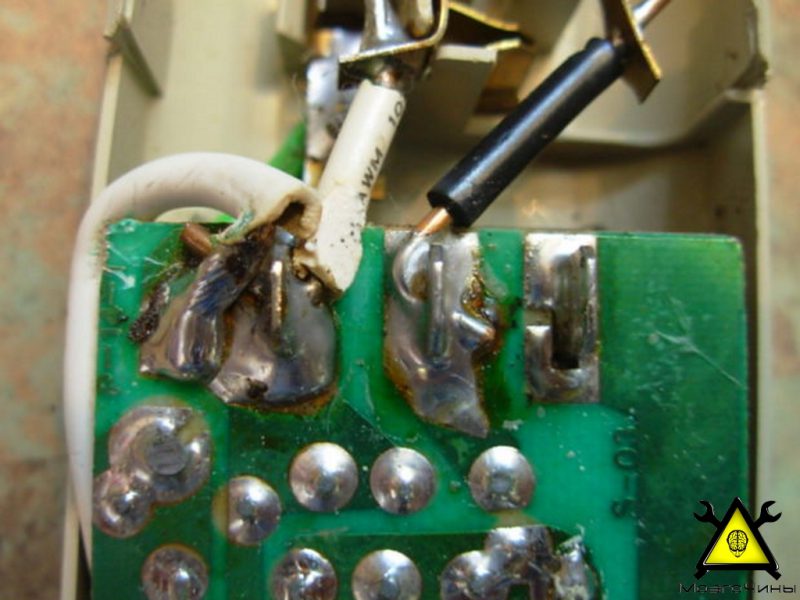

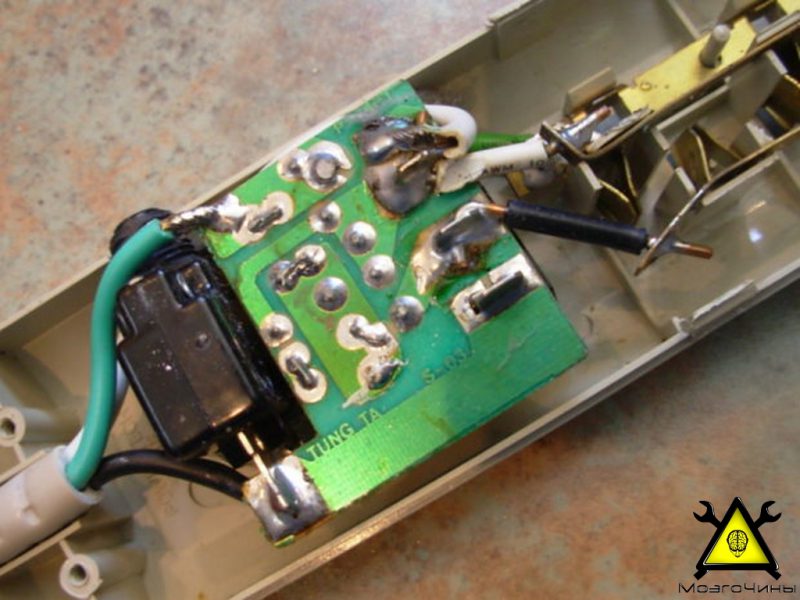

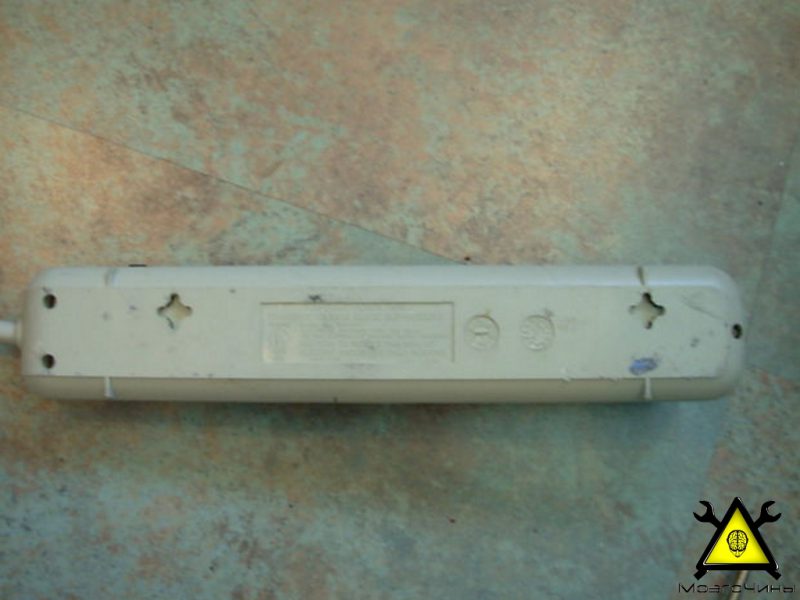

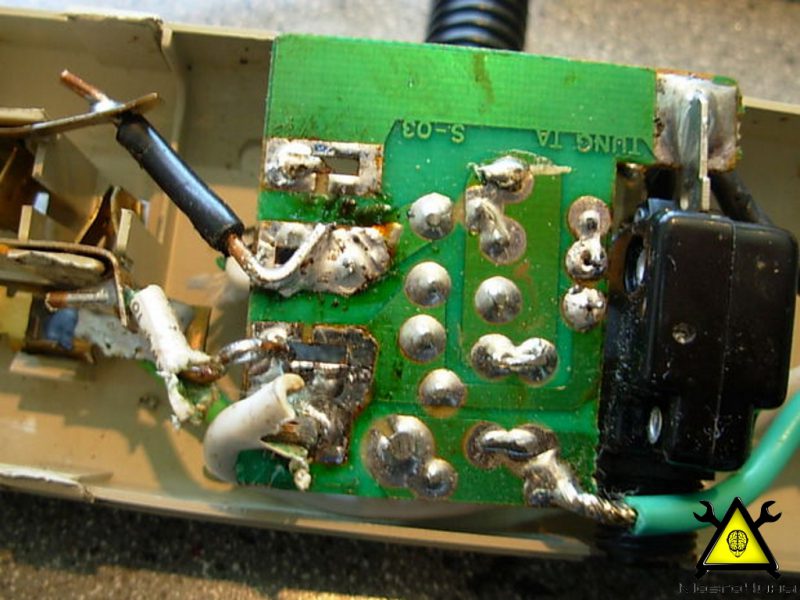

Доработку удлинителя следует начать с демонтажа выключателя и светодиода, который в нём уже установлен. Найдём и выкрутим все винты, чтобы раскрыть пластиковую коробку. Внимательно изучим плату, чтобы случайно ничего не коротнуть и ничего лишнего не выпаять.

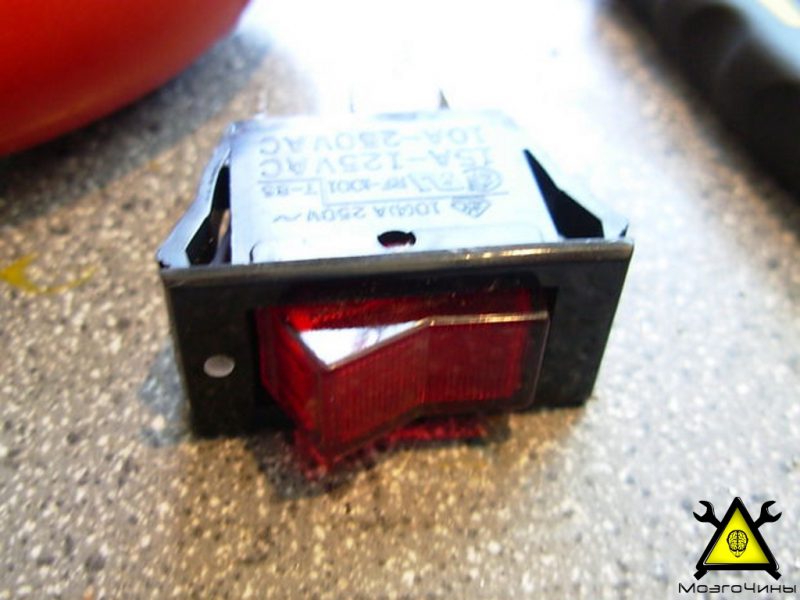

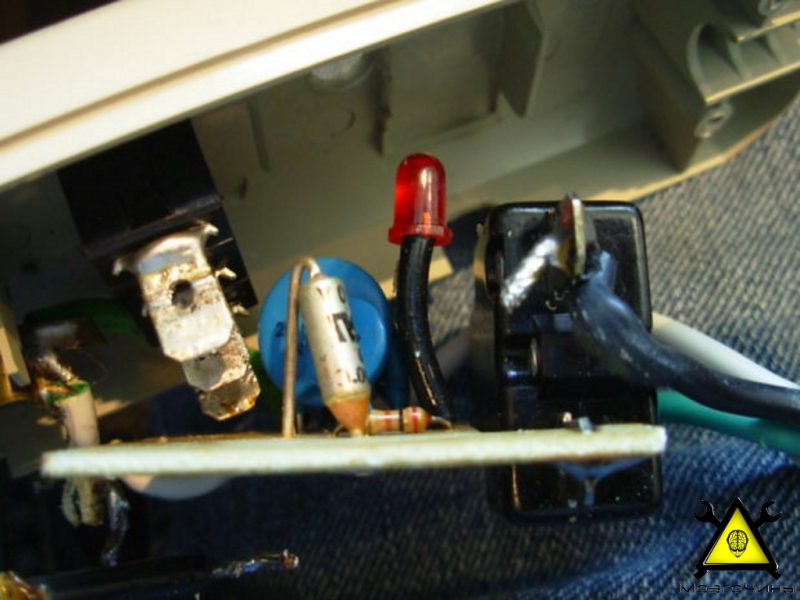

Отсоединим все провода от выключателя, запомнив какой провод куда идёт. Затем выпаиваем сам выключатель и удаляем его из платы. Затем выпаиваем светодиод, запомнив полярность.

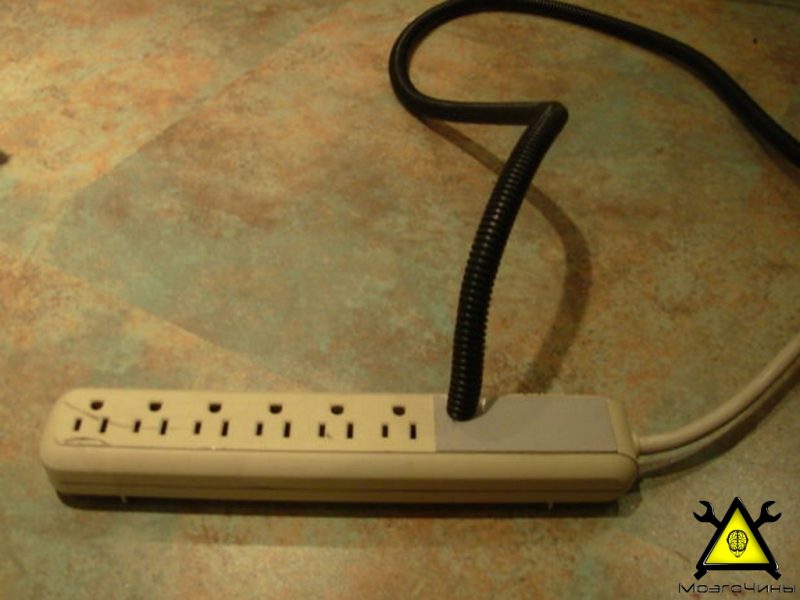

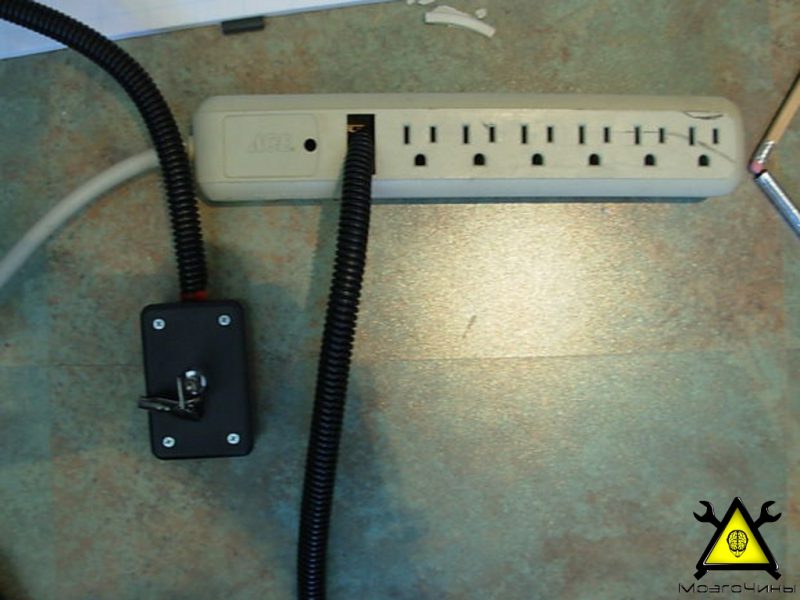

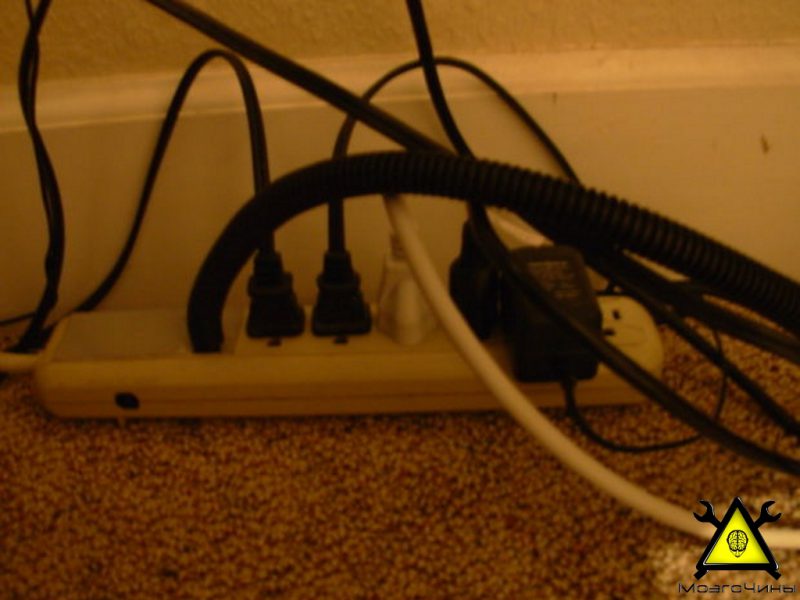

После этого, протянем провода от блока через открытое отверстие в корпусе удлинителя. Запаяем провода на свои места. После пайки установим печатную плату назад в корпус, где она первоначально располагалась, и закроем корпус тонкой металлической пластиной. Протестируем выполненную модификацию, подключив удлинитель к сети, включая/выключая его с помощью замка, и проверив все розетки.

Шаг 6: Металлическая пластина

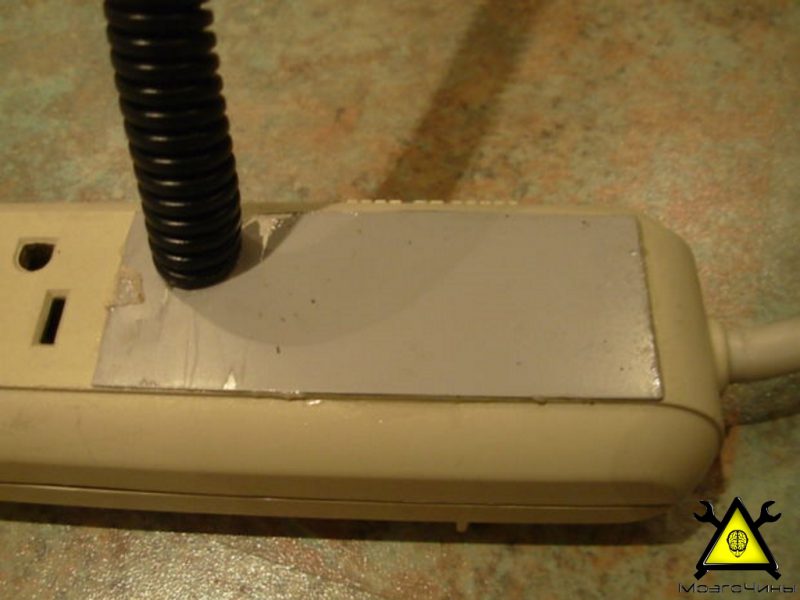

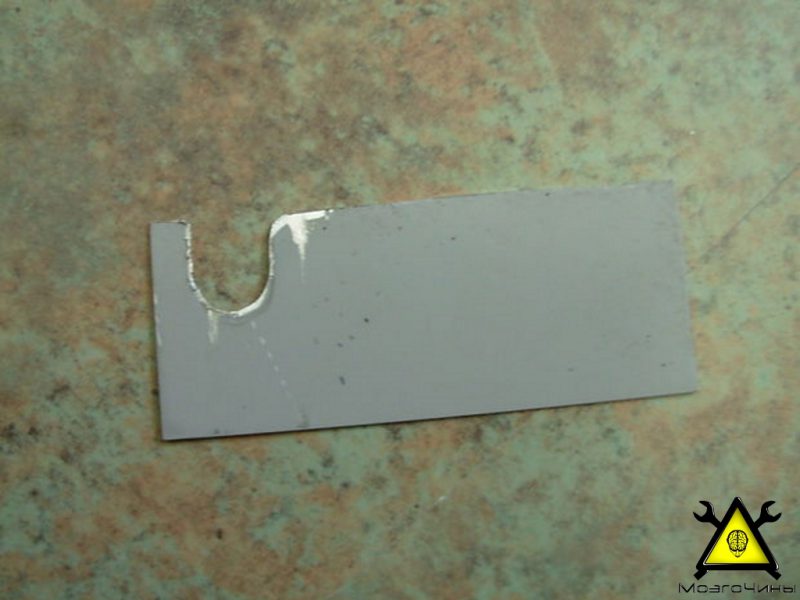

Чтобы предотвратить случайное «выдёргивание» провода усилим удлинитель пластиной.  Вырежем пластину подходящего размера и выберем отверстие под гофру.

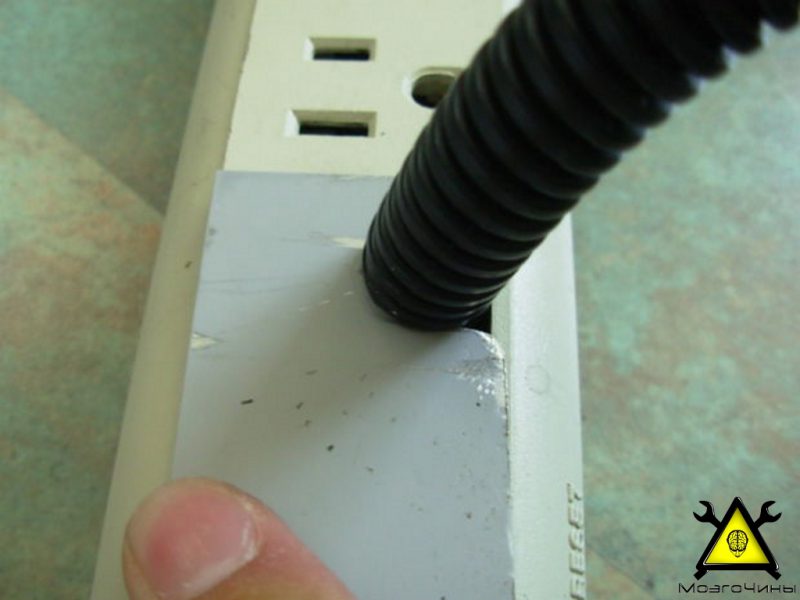

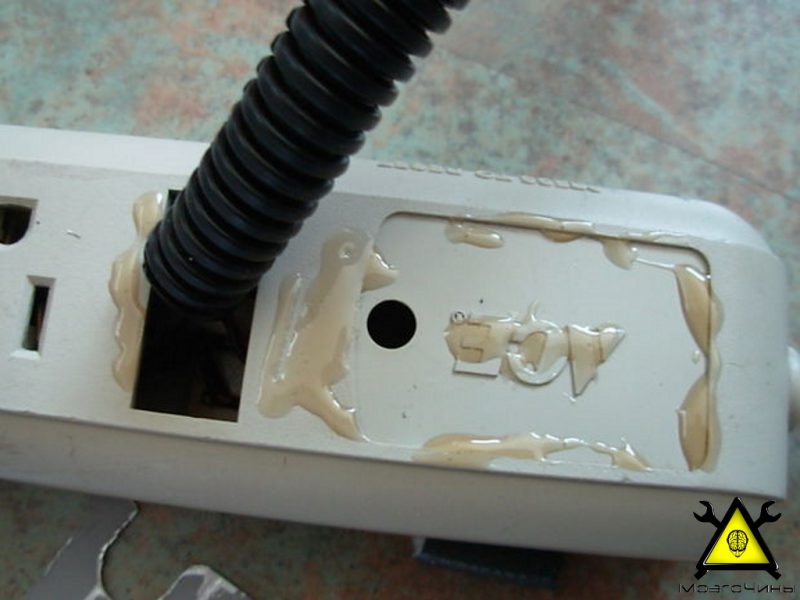

Проверив посадку, нанесём небольшое количество эпоксидного клея на корпус.

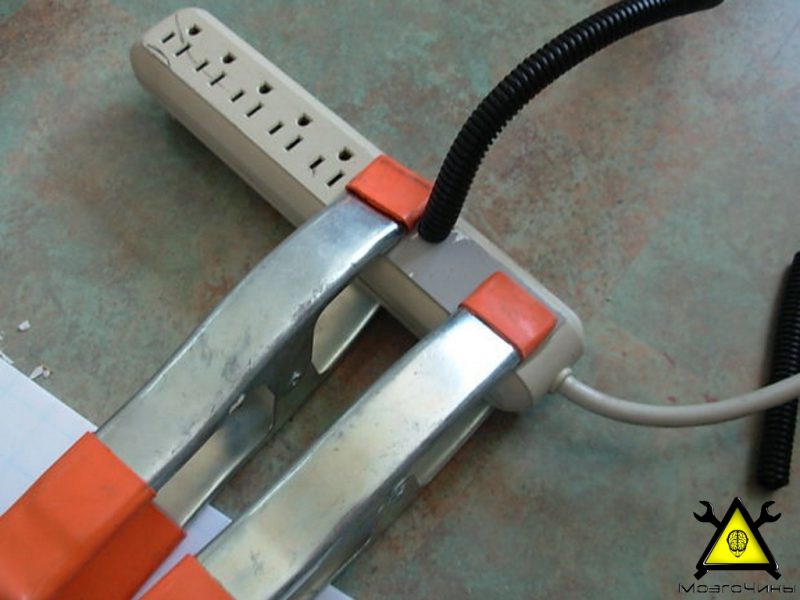

Фиксируем пластину зажимами и оставляем всё сохнуть на пару часов.

Шаг 7: Крепим корпус

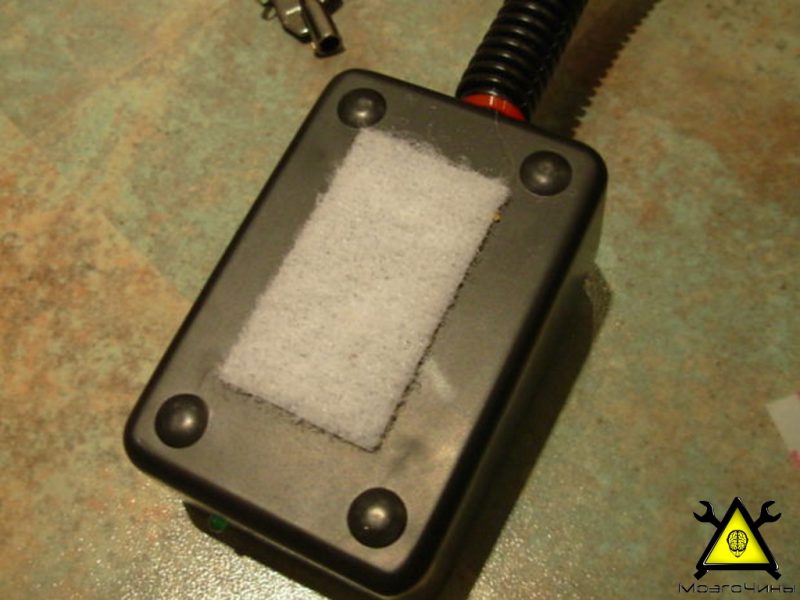

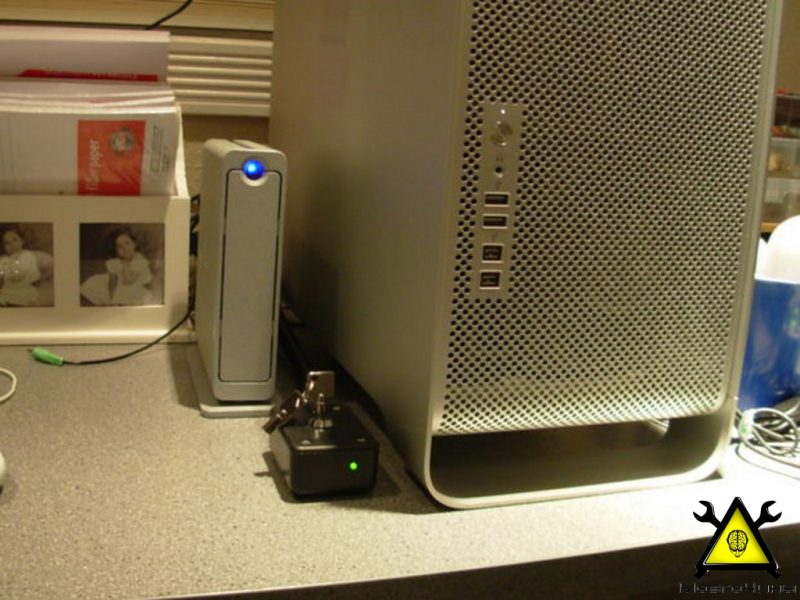

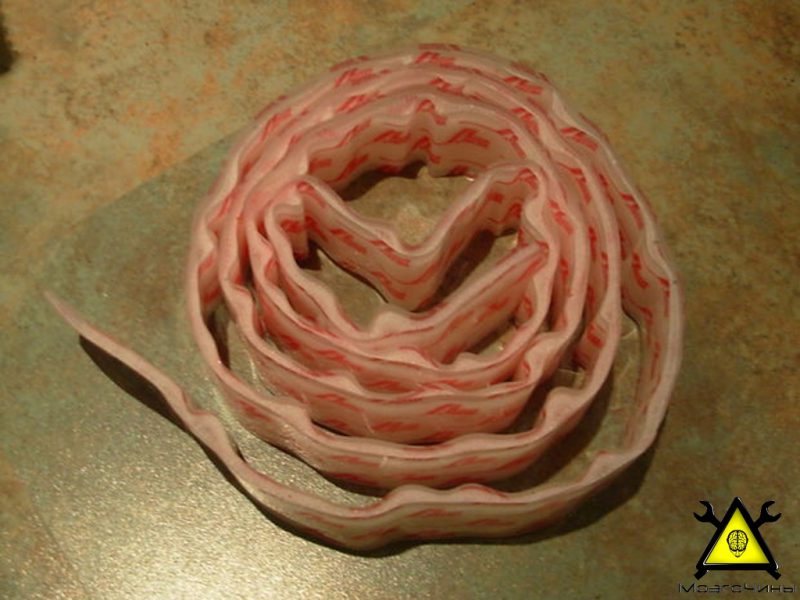

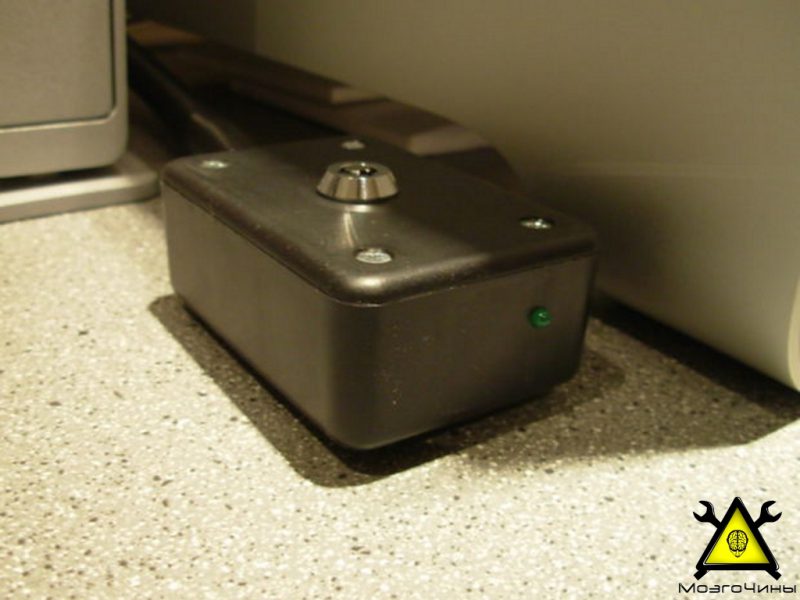

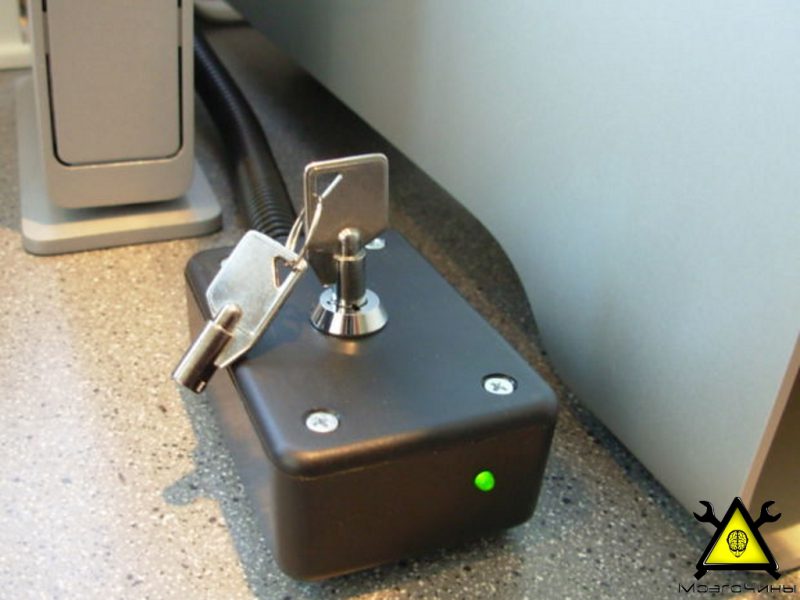

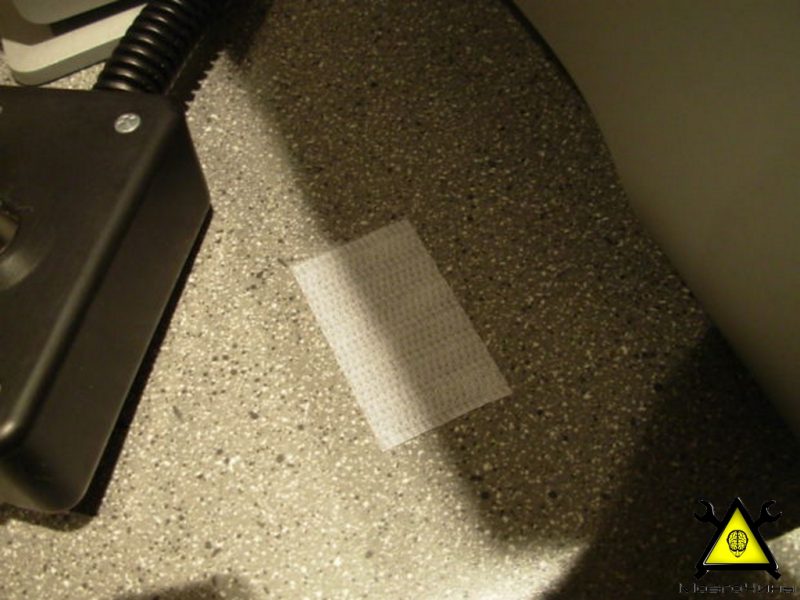

Чтобы зафиксировать «замок зажигания» на столе воспользуемся липучкой. Закрепим одну часть на дно коробки, а другую на столе. Прежде, чем проводить финальный монтаж проверим всё еще раз. Если, всё работает должным образом, устанавливаем переключатель на стол и можем приступать к работе.

Спасибо за внимание.
