Самодельная виброизоляция помпы СВО

28.01.2012 в Моддинг

Картинка профиля sTs

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим сайтом хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта, которые сделают из него целостную личность! Подробнее о себе рассказываю в блоге.

Как всем известно, водяное охлаждение в компьютере служит как для увеличения производительности охлаждения греющихся элементов системы, так и для уменьшения шума, которое достигается благодаря более высокой эффективности такого типа охлаждения. Однако, не всё так радужно — очень часто помпа системы водяного охлаждения является «хорошим» источником вибраций, которые, передаваясь на корпус, могут вызвать немалый, и главное раздражающий шум.

Поскольку с проблемой повышенной вибрации помпы энтузиасты водяного охлаждения столкнулись довольно-таки давно, то и решения не заставили себя ждать. В основном, энтузиасты экспериментировали с разнообразными подвесами и подставками для виброизоляции помпы. Одим из самых удачных вариантов оказалась подставка для виброизоляции помпы СВО из нескольких слоев виброгасящих/виброизолирующих материалов. В мире энтузиастов СВО такую виброизолирующую подставку, чаще всего, называют Шогги Сэндвич (Shoggy Sandwich). Первую часть своего названия Шогги Сэндвич получил в честь энтузиаста водяного охлаждения Shoggy, который подобрал очень удачную конструкцию для виброизолирующей подставки, вторая же часть обыгрывает многослойную конструкцию самой подставки. Подставки для помпы СВО типа Шогги Сэндвич стали настолько популярны среди западных энтузиастов, что их даже начали серийно производить и продавать в специализированных магазинах.

Каноничный Шогги Сэндвич

Но доступность и стоимость серийных виброизолирующих подставок для помп радует нас далеко не всегда :) Именно поэтому я и решил написать данный гайд, в котором расскажу вам, как сделать виброизоляционную подставку для помпы своими руками, потратив на это минимум средств и времени. При этом наша виброизоляционная подставка ничем не будет уступать западному Шогги Сэндвичу.

Материалы, необходимые для виброизоляционной подставки

Для изготовления виброизоляционной подставки под помпу нам понадобиться, как минимум: кусок поролона толщиной 10 – 15 мм, лист алюминия (или другого металла) толщиной 1 – 2 мм, а также двухсторонний скотч для крепления. В принципе, можно применить и большее количество слоев виброизолирующего материала, что, в свою очередь дополнительно улучшит виброизоляцию, ведь вибрация гаситься сильнее при прохождении через слои с разной плотностью. Лично я решил дополнительно использовать ещё кусок более плотного вспененного полиэтилена толщиной 2 мм.

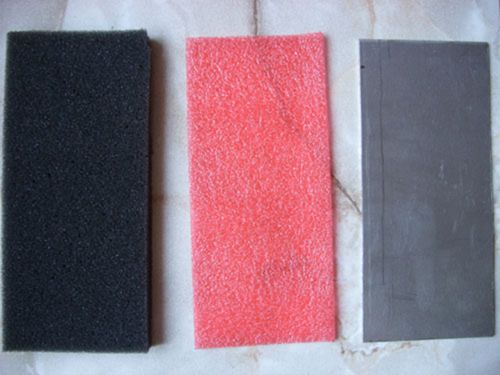

Материалы для изготовления виброизоляционной подставки

Стоит также учесть, что в моем случае вся конструкция будет стоять не на голом металле компьютерного корпуса, а на слое виброизолирующего материала под названием изолон, которым у меня изнутри оклеен корпус. Так что в моем случае вибрацию помпы будут гасить три слоя виброизолирующего материала: поролон, вспененный полиэтилен и изолон. Как видите, все материалы легко доступны в продаже, при этом поролон в необходимом количестве можно часто встретить в упаковках от компьютерного железа.

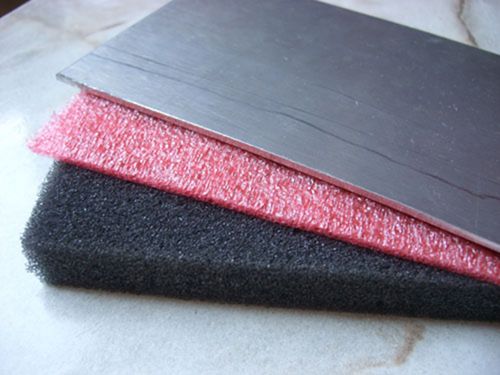

Оцените толщину различных материалов

Собираем виброизоляционную подставку

Сборка виброизоляционной подставки под помпу предельно проста — вспоминаем простые кулинарные познания и «делаем бутерброд» :).

Для склейки слоев «бутерброда» между собой применяем двухсторонний скотч, при этом сверху на виброизолирующий материал кладем алюминий. Вы спросите, зачем? Все очень просто — алюминий обеспечит распределение вибрации от помпы по всей площади поролона, увеличивая тем самым КПД нашей конструкции, а также обеспечит отличный внешний вид конструкции так как поролон не будет прогибаться под весом помпы. При этом, если вы хотите закрепить помпу с помощью болтов, то алюминиевый верхний слой также придется как нельзя кстати — главное не используйте слишком длинные болты, которые дойдут до дна корпуса, ведь в таком случае эффективность конструкции существенно снизиться.

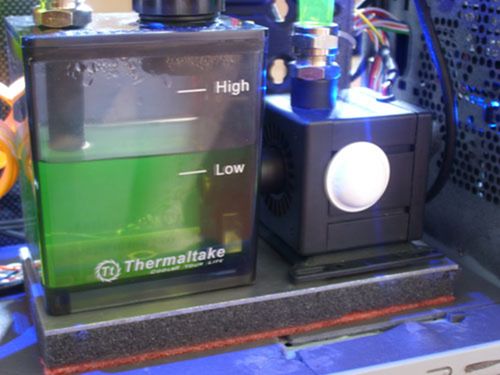

Вся конструкция смонтирована в корпусе

Испытав виброизолирующую подставку вместе с помпой Thermaltake, совмещенной с резервуаром (еще тот источник вибрации), я могу с уверенностью сказать, что результат меня полностью удовлетворил — в корпусе больше нет и следа вибрации!

(Источник)
