Самодельный пескоструйный аппарат

13.12.2011 в Моддинг, Самоделные инструменты

Предлагаю вашему вниманию конструкцию портативного пескоструйного аппарата для декоративных работ, моддинга и прочих нужд.

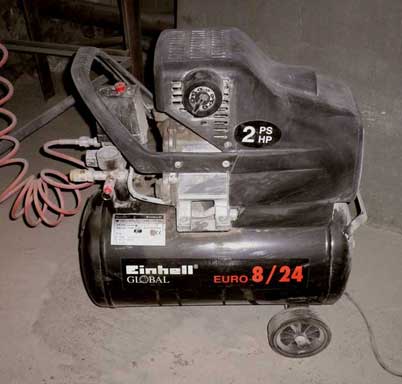

Он конечно не лишен некоторых недостатков, что впрочем перекрывается тем, что появляется возможность в домашних условиях делать вполне профессиональные вещи. Аппарат позволяет наносить пескоструйною гравировку на стекло и другие материалы и удалять старую краску. Аппарат работает от небольшого компрессора который можно приобрести за 3500 рублей. В качестве песка используется обычный строительный песок, его только надо просеять через мелкое сито. Можно и купить готовый просеянный песок. Работы следует производить в отдельном помещении или на открытом воздухе.

    При работе следует позаботиться о защите глаз и открытых участков тела, т.к. рикошеты песчинок могут поранить глаза и вонзиться в кожу. Да и пыль не способствует укреплению здоровья. Я, например, пользуюсь противогазом:)

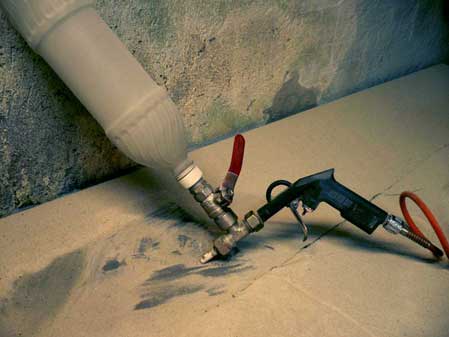

Итак, внешний вид готового самодельного пескоструйного аппарата.

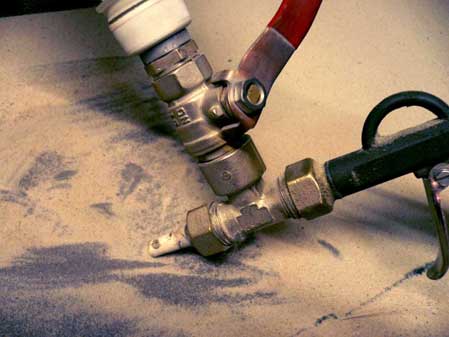

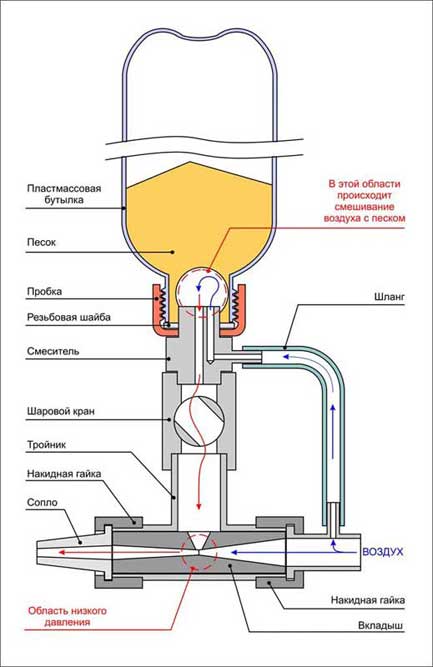

Как видно из рисунка — аппарат изготовлен из пластиковой бутылки, водопроводного шарового крана, тройника и клапана от краскопульта. Некоторые части необходимо выточить на токарном станке. Вкладыш представляет собой инжектор, в точке схождения конических отверстий образуется область низкого давления и воздух попавший в бутылку по шлангу устремляется туда, захватывая песчинки. Краном регулируется расход песка.

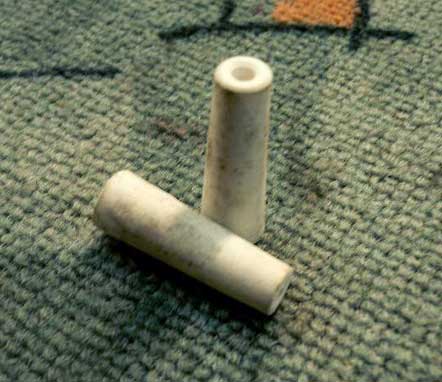

     К смесителю при помощи резьбовой шайбы прикручена пробка от той же бутылки. Попытка изготовить подобную пробку из стали не увенчалась успехом. Так что придётся смириться с необходимостью заменять износившиеся пробки. Единственная деталь, которую пришлось приобрести – это керамическое сопло от зуботехнической пескоструйной машины. Стоит комплект около 150 рублей и продаётся в магазинах медтехники.

 Первоначально я сделал сопло из стали с отверстием 2.5 миллиметра, но уже через пятнадцать минут работы отверстие стало около пяти миллиметров и производительность сильно снизилась ввиду уменьшения скорости потока. Размеры не критичны и каждый сможет сам всё рассчитать, главное понять принцип.

     Принцип работы самодельного пескоструйного аппарата хорошо понятен по рисунку. После нажатия на курок, воздух попадает в канал пистолета, создаёт избыточное давление в бутылке и попадает в самодельный вкладыш, где и смешивается с песко-воздушной смесью поступающей из бутылки через регулировочный вентиль. Далее, песковоздушная смесь под давлением выходит через керамическое сопло. Именно так и работают пескоструйные аппараты.


А вот пример гравировки по стеклу.

Порядок работы:

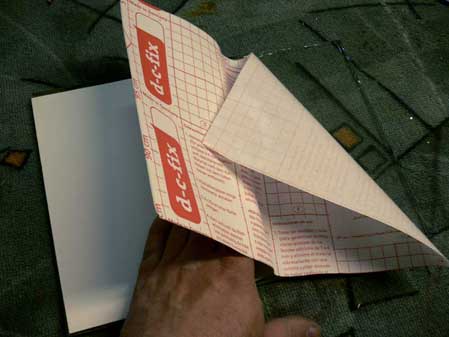

Заклеить стекло самоклящейся плёнкой, на которой нарисовать какой либо рисунок.

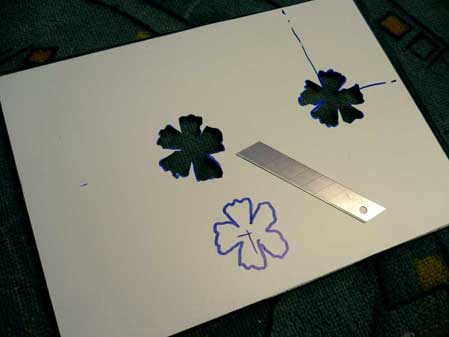

 Вырезать его лезвием.

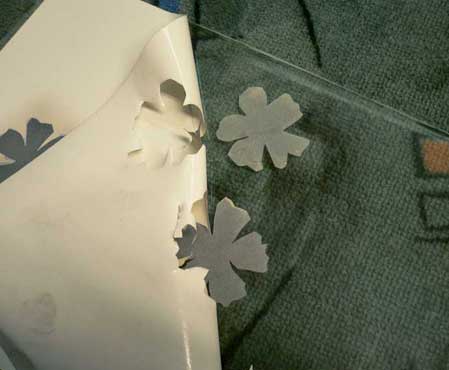

После этого обработать струёй песка (фотографировать процесс не решился из за разлёта песчинок и реальной возможности испортить фотоаппарат), после плёнку снять.

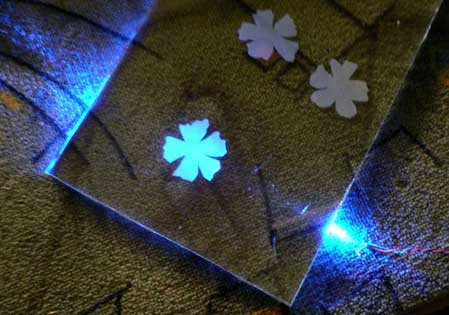

    Гравированный рисунок хорошо подсвечивается светодиодами. Рисунок получается гораздо четче, чем гравировать дремелем. Проходя песком несколько раз можно варьировать глубину гравировки.

Возможно прорезать отверстия в стекле. Для этого надо в стальной пластине толщинойокол двух миллиметров просверлить отверстие и расположив пластину отверстием в нужном месте обрабатывать круговыми движениями по всей площади отверстия. На это уходит около трёх четырёх минут и бутылка песка. Края отверстия получаются очень чистыми, без сколов и трещин. Возможно прорезание квадратных отверстий.



Недостатком конструкции считается необходимость постоянно засыпать песок в бутылку, но ведь и аппарат не рассчитан на промышленное производство. При работе в помещении (НЕ В КВАРТИРЕ! Потом песок не вычистите никогда!) песок можно собрать, просеять и использовать вторично.

Можно делать красивые шильдики. Для этого на полированную алюминиевую пластину наклеивается шаблон из самоклеящейся плёнки и пескоструится. Потом не отклеивая плёнки опустить в средство «Крот» для прочистки труб. Это средство представляет собой едкий натр (щелочь — натрия гидроокись NaOH), алюминий в нём приобретает благородный бело-серебристый  цвет. Время выдержки устанавливают пробным путём, после травления заготовку промыть слабым раствором уксуса и потом водой. Тёмно серый цвет можно получить опустив алюминий на несколько секунд в раствор хлорного жележа. Учтите, что в хлорном железе реакция с алюминием протекает очень бурно и после надо тщательно промыть заготовку горячей водой.

(Источник)


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

9 ответов на Самодельный пескоструйный аппарат

  1. А вот за рецепты химической обработки алюминия в конце — спасибо)

  2. Я бы эту работу добавил бы себе в избранное, жаль здесь нет такой функции. Может в будущем появится )))

    • Да, в TODO листе есть такой пункт) Сейчас же можно перепостить на своей странице в других соц. сетях.

  3. Автору огромное спасибо !
    и пару вопросов в вдогонку 🙂
    на каком давлении работает данная установка;
    что за сталь использовалась в сопле (что так быстро износилась ) не пробовали закалить?в промышленном исполнении использую сталь 30ХГСА закаленную на 35-40 ед(HRC) и изменение геометрии сопла наблюдается после 40 часов работы;
    и на обоих фото невидно шланга подачи воздуха в бутылку где она))

  4. очень интересно получилось, а пескоструйный аппарат только для того чтоб стекло гравировать?
