Самодельный винтажный корпус для флешки (ч. 1)

14.05.2012 в Моддинг

Моя очередная флешка. Тут скорее будет закос под викторианский стиль, т.к. подразумеваются винтажные элементы.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.2 Боковые элементы. (Фото 36)

Итак, начало.
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 2)
Исходное сырье- латунная трубка.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 3)
Расплющена в тисках и качестве оправки использованы не нужные сверла.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 4)
Пайка пластинки для колпачка.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 5)
Начинаю обтачивать края.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 6)
И вот результат.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 7)
Размечаю и высверливаю отверстие под разъем флешки.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 8)
Это уже после доработки надфилем.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 9)

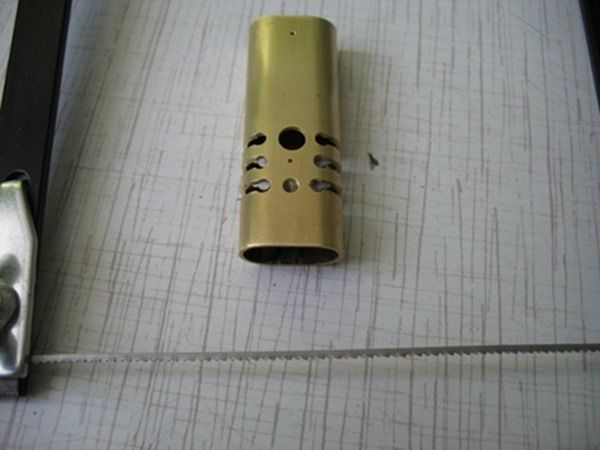

Перехожу к корпусу. Разметка отверстий.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 10)
Прошелся сверлами большего диаметра. При плохом освещении снимки получаются не важные…

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 11)
Работа лобзиком.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 12)
Отпилено.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 13)
Славно полили.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 14)
Беру кусочек оргстекла толщиной 1 см.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 15)
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 16)
Обрабатываю напильником придавая нужную форму. Добиваюсь, что бы стекляшка легко вставлялась в корпус.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 17)
Отверстие под шнурок, в него будет вставлена медная трубка.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 18)
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 19)
Доработка стекляшки. Пока еще не полировал. Возможно, она и не понадобится…

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 20)
В загашнике беру такую пластинку латуни с покрытием.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 21)
Формирую из него вот такую заглушку, вставляется плотно.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 22)
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 23)

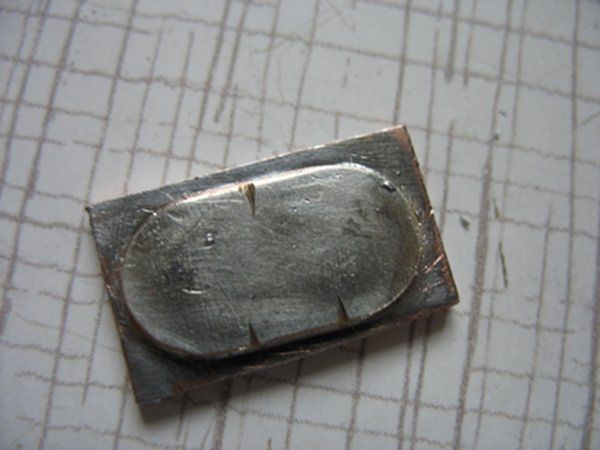

Медная пластинка 1,5 мм толщиной, основа крышечки. Припаял обе заготовки.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 24)
Одел и обточил вровень со стенками корпуса.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 25)
В дело идет даже такая пластина от старого будильника.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 26)
Отрезал гравером.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 27)
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 28)
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 29)
Проделаны стандартные операции. Можно сказать классика жанра.

Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 30)
Моддинг флешки (Vintage) своими руками на www.mozgochiny.ru ч.1 Начало (Фото 31)
Вставил в колпачок USB разъем и залил клеем.

В следующей статье про гальванику и боковые накладки.
