Сноубайк своими руками

Перевел alexlevchenko92 для mozgochiny.ru

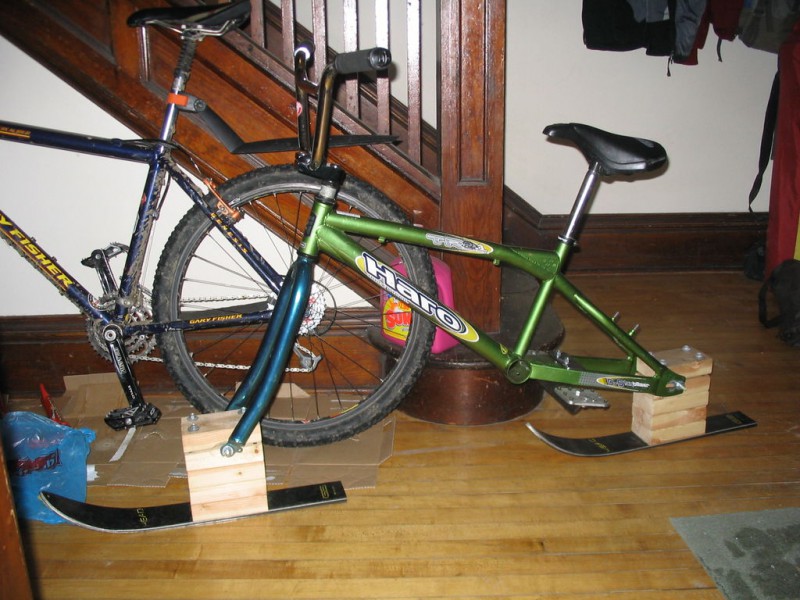

Статья, что находится перед вами, дорогие читатели, демонстрирует один из способов построения лыжного велосипеда своими руками в домашних условиях. Эта машина исключительно для спусков. Управлять ею гораздо легче, чем может показаться на первый взгляд . На высоких скоростях она ведет себя довольно стабильно.

0

Перед вами только один из способов постройки подобной самоделки.

Шаг 1: Рама велосипеда

1

Найдите для проекта подходящую раму. Мне понравился небольшой велосипед, поскольку им легче управлять с помощью ног. Чем меньше велосипед, тем легче и удобнее его нести на гору. Кроме того, вы будете ближе к земле, если вдруг упадете. Этот BMX был найден на свалке. У него всего-то была взорвана шина и погнуто переднее колесо. Удалите все ненужные детали, а именно тормоза, колеса и цепь.

2

Посмотрите на съемное звено цепи. Если его нет, то воспользуйтесь инструментом, чтобы вытолкать заклепку из рабочего звена или просто распилите цепь.

Шаг 2: Удаляем звездочки

3

Для удаления звездочки просто открутим гайку ключом.

4

Снимем педали.

5

Ослабим контр-гайку на противоположной стороне. Нужно повернуть её вправо для ослабления крепления.

Снимем кольцо подшипника и вытащим подшипники.

6

Теперь удалим другое кольцо подшипника, освободим звездочку. Надеюсь, у вас есть необходимые инструменты. Если нет, то можно воспользоваться отверткой и молотком или воспользуйтесь тисками и раскрутите механизм. Отнеситесь к этому творчески. 🙂

7

Установите механизм (без звездочки) на велосипед и отрегулируйте подшипники должным образом.

Примечание: если вы не хотите, чтобы педали двигались можете перетянуть подшипники, чтобы они не вращались.

Шаг 3: Подготовка лыж

8

9

Приобретем пару дешевых старых лыж. Для велосипеда будем использовать лыжи длиной 61 см, но можете попробовать и другие варианты. Отмерим соответствующею длину и отметим место среза.

10

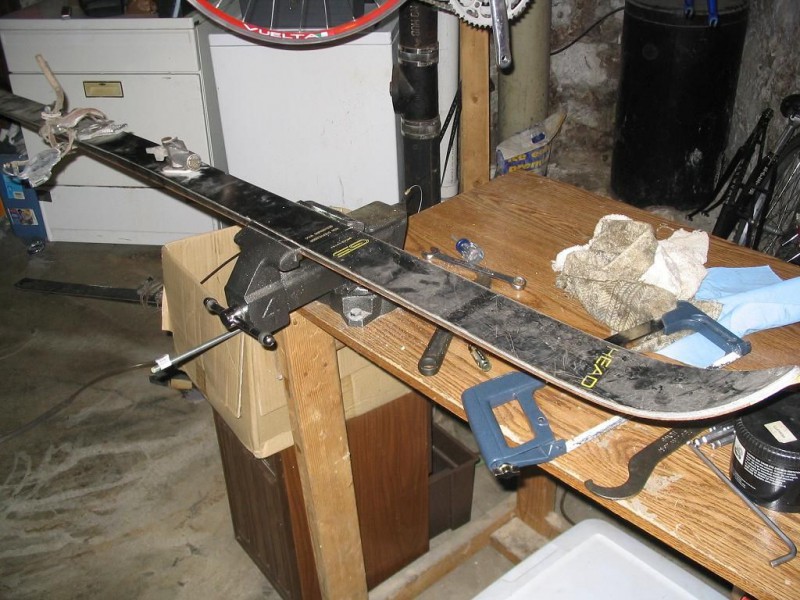

Зажмем лыжи в тисках или прижмем к столу, с помощью струбцин. Подложите под лыжу бруски для поддержки во время распила, чтобы она не пружинила.

11

Шаг 4: Прикрепим оси на велосипед

12

Для крепления лыж к раме воспользуемся шпильками. Кроме того, приобретем «тонну» различных болтов, гаек и шайб нужного диаметра для монтажа креплений.

13

Измерим расстояние будущего моста и вырежем шпильку соответствующего размера. Учитывайте при снятии размеров, что на шпильке будут установлены гайки и шайбы. Навинтим гайку на шпильку и зафиксируем её в тисках, после чего обрежем лишнее и зачистим торец напильником.

14

Прикрепим шпильки к раме. Для крепления возьмем по 2 гайки и 2 шайбы, они будут удерживают ось на месте.

Шаг 5: Вырезаем колодки для монтажа лыж

Возьмем кусок древесины и изготовим из него колодки, что будут установлены на велосипед. Особенное внимание стоит обратить на колодки, что будут установлены на переднюю вилку и будут вращаться при поворотах руля. Вырежем брусок длиной 15 см.

15

Примечание: Высота колодок определяет управляемость. Сначала было установлено 3, но потом число блоков увеличилось до 4.

Шаг 6: Добавляем колодки к лыжам

16

Во-первых, нужно решить, как далеко от края вы хотите разместить блоки. В случае с 61 см лыжами, колодки были установлены в 16 см от заднего края.

18

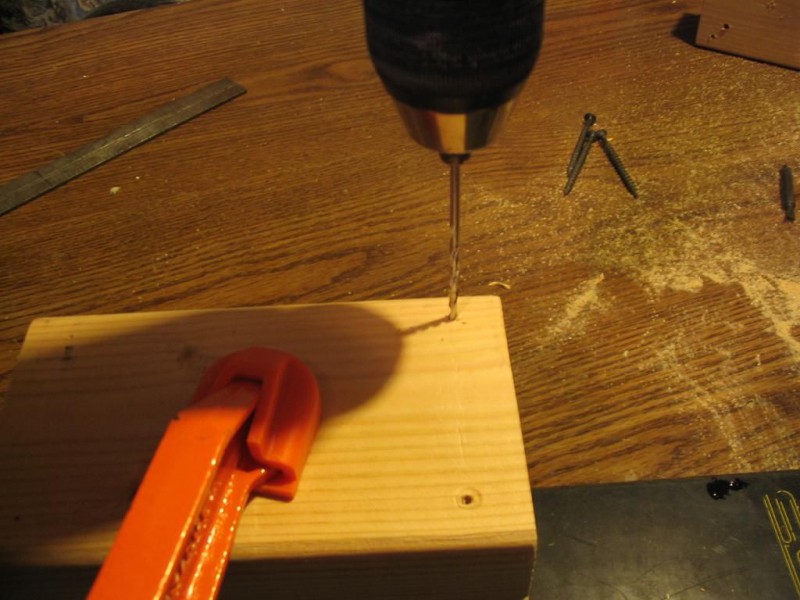

При выборе места установки нужно включить шестое чувство. Конструкция позволяет изменять положение оси двигая её вперед/назад. Установим бруски прямо на лыжи и закрепим их снизу саморезами. Отметим и просверлим отверстие через лыжи в бруски. Воспользуемся зенкером и сделаем углубление в лыжах. Шляпка самореза должна заходить заподлицо. Воспользуйтесь ножом, чтобы обрезать заусенцы. Используйте стандартные 3 см саморезы для гипсокартона.

17

Выстроим блоки в следующей последовательности. К первому блоку, что прикручен к лыже, прижмем второй блок и зафиксируем его. Просверлим 4 отверстия во втором блоке насквозь. Такую же операцию повторите для третьего и четвертого блоков. Сверлить отверстия следует таким образом, чтобы следующие саморезы не попали на предыдущие. Для скрепления использовались 6 см саморезы. Общее число блоков доходит до 4.

Шаг 7: Прикрепим зажимающие колодки

19

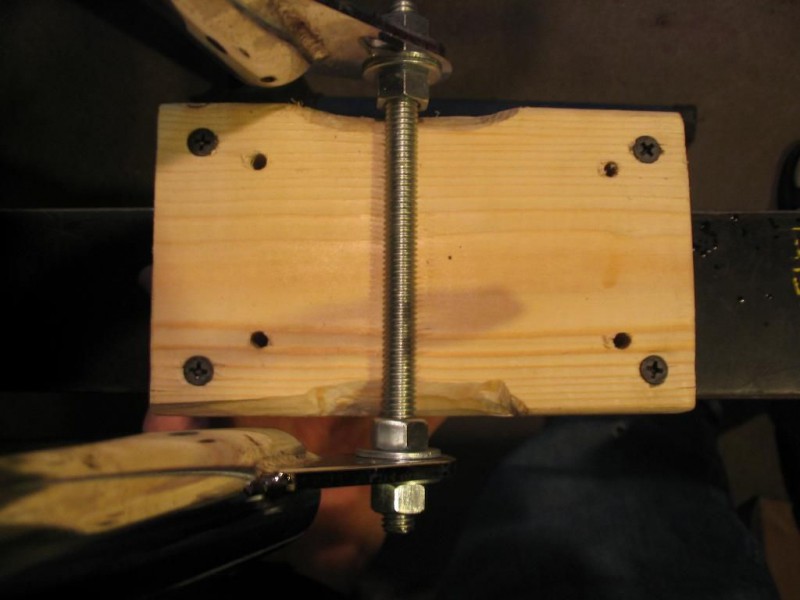

Установим верхний блок, который будет прижимать ось. Эта конструкция выглядит немного странно, но у неё есть свои преимущества. Она позволяет регулировать положение лыж, после монтажа всех блоков. Перемещая лыжи можно легко регулировать устойчивость на поворотах для слалома.

20

Вам понадобится дополнительный блок и четыре болта с шайбами для фиксации одной оси.

21

Зажмем блоки и просверлим отверстия, что соответствуют сечению болтов. Расположим их таким образом, чтобы от обрезной кромки было 2,5 см, а от внешнего края бруска 1,9 см. Освободим блоки и рассверлим верхние части отверстий для более легкого вхождения болтов.

22

Если потребуется, воспользуемся ножом, чтобы вырезать углубления для оси, как это было сделано для передней шпильки и показано на фото.

23

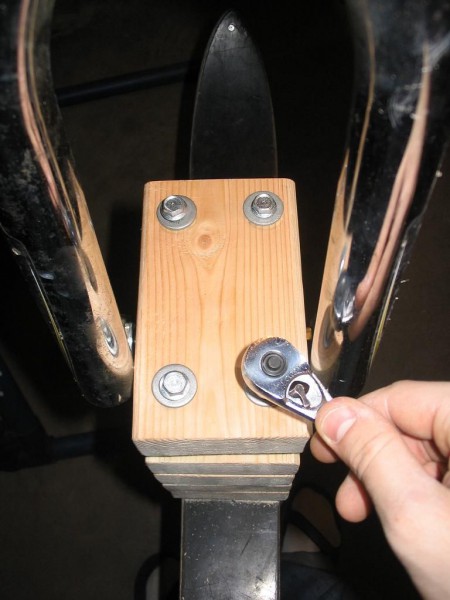

Установим и затянем все болты. Только затягивать нужно осторожно и равномерно, чтобы не повредить древесину.  Можете сначала просто зафиксировать ось, а уже в лесу выставить все перпендикулярно. Повторите подобную операцию и для задней оси.

24

Шаг 8: Лыжный велосипед готов!

25

Все готово! Проведем тестовый заезд на ближайшей горке. Отрегулируйте сиденье и руль.

Хочется отметить следующие. Некоторые читатели отнесутся к креплению лыжной системы скептически. Машина испытывалась в течении дня на довольно крутых спусках. Крепление лыж не ослабло. Шпильки не вытеснились из под зажатых колодок во время крутых поворотов. Велосипед прекрасно пережил две аварии. Но если вы хотите, вы можете нарезать пазы в блоках, что еще больше увеличить безопасность креплений.

26

Переместим заднюю лыжу вперед, чтобы получить более короткую базу. Для этого следует воспользоваться резьбовыми пружинными шайбами или контр-гайками для крепления к раме, поскольку простые гайки и шайбы имеют тенденцию ослабевать, так что придётся возить с собой набор ключей и время от времени подтягивать крепления.

Также хорошим решением будет залить обрезанный торец лыж с помощью эпоксидной смолы или силиконового герметика для защиты от влаги и растрескивания.

Хотелось бы сделать более мягкое сиденье, что позволит чувствовать себя комфортнее.

В планах изготовить еще одну машину. За основу будет взята рама от горного велосипеда и длинные лыжи.

Шаг 9: Дополнительные модификации

27

Удалил раздражающие педали. Со стального уголка и алюминиевых пластин сделал подставки для ног.

28

29

Хороших зимних праздников и успехов на скоростных спусках.
