Устанавливаем большой боковой вентилятор в обычный корпус

19.01.2012 в Моддинг

Картинка профиля sTs

About sTs

Люблю самоделки. Стремлюсь к здоровому, гармоничному образу жизни. В людях ценю открытость и честность. Своим сайтом хочу донести до молодёжи ценность созидательных качеств в человеке. Пусть каждый обретет новые знакомства и получит массу знаний и опыта, которые сделают из него целостную личность! Подробнее о себе рассказываю в блоге.

Работа подсветки в неосвещенном помещенииВ массы внедряются 140 мм вентиляторы, покупка которых давно перестала быть проблемой, а вот 180 и 220 миллиметровые вентиляторы только становятся широко доступными. Крупные вентиляторы и раньше можно было часто встретить изначально установленными в серийные премод корпуса, что логично, ведь производителю корпусов не составит труда вырезать блоухол не под 120 мм вентилятор, а под 220 мм. А вот простой пользователь, купив себе вентилятор большого диаметра, может столкнуться с рядом проблем при установке такого вентилятора в корпус.

Целью данной статьи и будет описание процесса установки крупного вентилятора на примере модели Globefan 220mm Blue LED (Y2203012H).

Осмотр вентилятора Globefan 220mm Blue LED

В модельном ряде вентиляторов компании Globefan присутствуют три 220 мм модели, различаются они по максимальной скорости вращения крыльчатки. Самая «медленная» модель Y2203012L имеет максимальную скорость вращения в 350 об/мин, модель с индексом М — 500 об/мин и 650 об/мин развевает модель с буквой H в конце. Все модели выполнены с прозрачного пластика, имеют встроенную синюю подсветку.

Технические характеристики Globefan 220mm Blue LED

Размер 220 x 220 x 30 мм
Подшипник Скольжения
Скорость вращения 350 – 650 об/мин
Воздушный поток 118.8 – 279 м?/ч (69.84 – 164.3 CFM)
Давление 0.21 – 0.72 мм H?O
Уровень шума 14.4 – 27.8 дБ
Диапазон напряжений 6 – 13.8 В
Вес 285 г

Как видно с характеристики, вентилятор Globefan 220mm Blue LED имеет нестандартную толщину — в отличие от основной массы вентиляторов, данный вентилятор имеет толщину не 25 мм, а 30 мм — это стоит учитывать при установке. Рассмотрим вентилятор Globefan 220mm Blue LED поближе: он имеет 13 лопастей, на задней стороне вентилятора находятся 8 прозрачных распорок, которые не только обеспечиваю надежное удерживание вентилятора, но и обеспечивают минимально необходимую защиту вращающейся крыльчатки от проводов и тому подобных помех.

Общий вид вентилятора Globefan 220mm Blue LED
Общий вид вентилятора Globefan 220mm Blue LED
Вид обратной стороны вентилятора Globefan 220mm Blue LED
Вид обратной стороны вентилятора Globefan 220mm Blue LED

Наклейка с маркировкой модели находиться обратной стороне вентилятора, по ней видно, что данная модель Globefan 220mm Blue LED имеет частоту вращения крыльчатки 650 об/мин, потребляет 7.2 ватт электроэнергии.

Наклейка с маркировкой модели вентилятора
Наклейка с маркировкой модели вентилятора
Общий вид электромотора в вентиляторе
Общий вид электромотора в вентиляторе

В стенке вентилятора Globefan 220mm Blue LED установлены 6 светодиодов синего свечения, провода питания которых имеют прозрачную изоляцию и проложены в пазах распорок. Закреплены светодиоды термоклеем.

Светодиоды закреплены при помощи термоклея
Светодиоды закреплены при помощи термоклея

Вентиляторы Globefan 220mm Blue LED в продаже, обычно, встречаются только в OEM-комплектации, поэтому не надейтесь увидеть здесь каких-то гламурных картонных коробок и кучи бумажек, на которых расписана философия компании-производителя :) В комплекте с вентилятором Globefan 220mm Blue LED поставляется защитный гриль, который внешне напоминает решетку для автомобильной акустики. Сеточка с мелкой ячейкой выпуклая по форме пластиковой наружной крышки. Сама же крышка имеет 4 пластиковые шпильки, к которым и крепиться вентилятор. Перфорированная сеточка крепиться на 4 маленьких винтиках. В пластиковой крышке дополнительно установлен регулятор скорости вращения крыльчатки (т.е. одноканальный реобас), который позволяет снизить скорость вращения (а также шум, производительность и т.д.) вентилятора. Данный реобас представляет собой обычный переменный резистор. Подключение его осуществляется с помощью небольшого 2-х пинового разъема. Также, для более качественной установки вентилятора Globefan 220mm Blue LED, в комплекте с ним поставляются пластиковые проставки, обеспечивающие равномерную высоту установки вентилятора на шпильках гриля, ну и, конечно же, 4 стандартных винта для прикручивания вентилятора.

Защитный гриль вентилятора Globefan 220mm Blue LED
Защитный гриль вентилятора Globefan 220mm Blue LED
Вид на защитный гриль с обратной стороны
Вид на защитный гриль с обратной стороны
Пластиковые проставки и крепежные винты
Пластиковые проставки и крепежные винты

Установка вентилятора Globefan 220mm Blue LED в корпус

Первым делом — фото корпуса без каких либо модификаций. Как видно, это стандартный корпус из стали толщиной 0.8 мм, охлаждение которого ограничено двумя 80 мм вентиляторами. Данная система работает 24 часа в сутки и используется для хранения данных и непрерывной работы торрент-клиента. Именно по этому мы улучшим охлаждение данного ПК путем установки в его корпус 220 мм вентилятора. Боковые стенки данного корпуса почти одинаковы, разница лишь в том, что правая стенка перфорирована. А так как в остальном конструкция стенок одинакова, то для облегчения работ я меняю правую и левую стенку местами. Теперь, во время работы, не нужно будет рассчитывать положение блоухола исходя из старых отверстий в стенке, что бы их закрыть. Левая же стенка «чистая» — ее и будем резать.

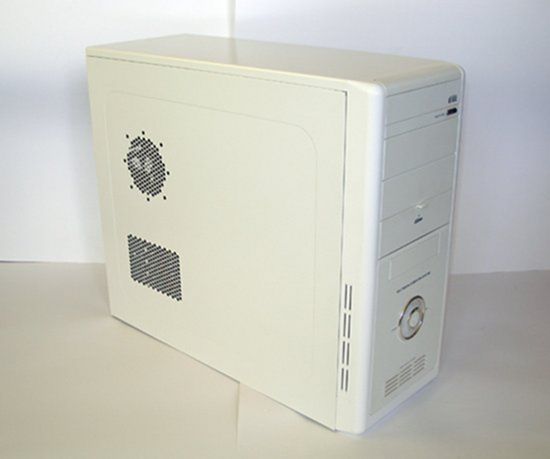

Общий вид стандартного корпуса
Общий вид стандартного корпуса
Компьютерный корпус без боковой стенкиКомпьютерный корпус без боковой стенки
Стенка, в которую будет установлен вентилятор
Стенка, в которую будет установлен вентилятор

Прежде всего, берем нужную стенку и закрываем ее малярным скотчем для предотвращения возникновения царапин во время работ. Малярный скотч мы выбираем по причине отсутствия остатков клея на оклеенных деталях после его снятия. Далее, исходя из размещения блока питания и корзины под пятидюймовые устройства, расчерчиваем место положения вентилятора. Отверстие для вентилятора Globefan 220mm Blue LED обвожу по внутренней стороне стенки вентилятора. Не забудьте про регулятор оборотов — он требует дополнительного окна для установки.

Малярный скотч
Малярный скотч
Разметка стенки перед резкой
Разметка стенки перед резкой
Намечаем отверстие для вентилятора
Намечаем отверстие для вентилятора
Вся разметка готова
Вся разметка готова

Теперь можно переходить к месту, где будут проводиться все работы. Вырезать основное отверстие блоухола можно при помощи дремеля, но я решил обойтись электролобзиком. В связи с этим, при помощи дрели предварительно делаем отверстие для полотна электролобзика. Учтите, что засверливать нужно внутри вырезаемого окна, что бы лобзиком потом плавно перейти на линию реза.

Отверстие для полотна электролобзика
Отверстие для полотна электролобзика

Теперь крепко прижимаем стенку корпуса к столу с помощью струбцины — она не даст двигаться стенке во время резания лобзиком. Резать будем постепенно, проворачивая стенку на столе. Вставляем в высверленное отверстие полотно электролобзика, обратите внимание, что я использую полотно с мелким зубом, предназначенное для резки металла. Так как диаметр вырезаемого отверстия у нас большой, то электролобзик в таком случае является самым оптимальным инструментом для быстрой и качественной работы. Не забываем и о средствах защиты зрения — обязательно надеваем защитные очки.

Стенка, закрепленная при помощи струбцины
Стенка, закрепленная при помощи струбцины
Вставляем полотно в подготовленное отверстие
Вставляем полотно в подготовленное отверстие
Режем стенку при помощи электролобзика
Режем стенку при помощи электролобзика

После окончания резки, у нас получается довольно качественно прорезанное отверстие — окружность ровная и требует минимальной обработки. Используя электролобзик, лучше не спешить — режет он легко и при быстрой резке может «заехать» куда не нужно.

В стенке вырезано отверстие для вентилятора
В стенке вырезано отверстие для вентилятора
Линия резки получилась очень качественной
Линия резки получилась очень качественной

Для окончательной обработки прорезанного края использую дремель с насадкой из наждачной бумаги. Особых усилий прикладывать не нужно, достаточно лишь слегка пройтись насадкой по обрабатываемом краю. Можно использовать и овальный напильник с мелким зубом.

Насадка для дремеля, которой будет обработан край резки
Насадка для дремеля, которой будет обработан край резки
Линия резки после обработки дремелем
Линия резки после обработки дремелем

Теперь, для установки регулятора оборотов, вырезаем прямоугольник в верхней правой стороне окна. Для этого используем дремель с армированным отрезным кругом.

Армированный отрезной круг для дремеля
Армированный отрезной круг для гравера

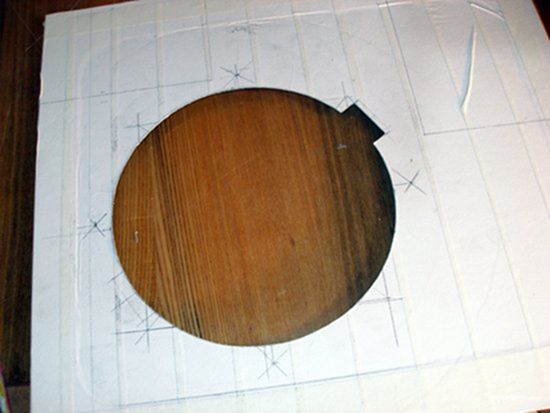

Готовое место для установки регулятора оборотов
Готовое место для установки регулятора оборотов

Переходим к крепежным отверстиям. Для точного сверления, центры отверстий нужно накернить. В качестве кернера я использую заточенный дюбель. Далее сверлим 8 отверстий при помощи сверла диаметром 3 мм. Для крепления сеточки достаточно 4-х отверстий диаметром 3 мм, а вот для стоек на пластиковой крышке-гриле необходимы отверстия диаметром 7 мм. Таким образом, еще 4 отверстия рассверливаем сначала сверлом в 5 мм, а потом в 7 мм.

Намечаем центры будущих крепежных отверстий
Намечаем центры будущих крепежных отверстий
Крепежные отверстия для сетки делаем 3 мм сверлами
Крепежные отверстия для сетки делаем 3 мм сверлами
Сверла размером 5 мм и 7 мм для крепежных отверстий решетки
Сверла размером 5 мм и 7 мм для крепежных отверстий решетки
Все крепежные отверстия готовы
Все крепежные отверстия готовы

Снимаем скотч, предохраняющий лакокрасочное покрытие стенки от возможных повреждений. Теперь устанавливаем гриль для вентилятора: с лицевой стороны стенки устанавливаю пластиковую крышку, а с внутренней — прикручиваю к ней сеточку.

Сняли со стенки малярный скотч
Сняли со стенки малярный скотч
Ставим пластиковый гриль
Ставим пластиковый гриль
Установили перфорированную решетку
Установили перфорированную решетку

Теперь надеваем на стойки пластиковые проставки-ограничители и прикручиваем сам вентилятор. На этом все работы можно считать оконченными — стенка готова к установке в корпус.

Ставим проставки на стойки
Ставим проставки на стойки
Вид на установленный вентилятор изнутри
Вид на установленный вентилятор изнутри
Общий вид вентилятора Globefan 220mm Blue LED, установленного на стенку
Общий вид вентилятора Globefan 220mm Blue LED, установленного на стенку

Окончание работ и финальные фото

Устанавливаем стенку в корпус, подключив вентилятор к molex разъему и включаем компьютер. Синие светодиоды в вентиляторе Globefan 220mm Blue LED достаточно яркие — светить будут прилично. Вентилятор Globefan 220mm Blue LED обеспечивает очень хороший поток воздуха, но на максимальных оборотах шум от него становиться сильным, поэтому в комплекте и предусмотрен простенький реобас. На минимальных оборотах шум от вентилятора Globefan 220mm Blue LED не различим на общем фоне работающей системы. Как вы могли убедиться, работа по установке крупного вентилятор в корпус не является сложной — заняла не больше часа, при вычитании времени на фотографирование процесса. Будьте аккуратны и не забывайте пословицы «Семь раз отмерь, один раз отрежь».

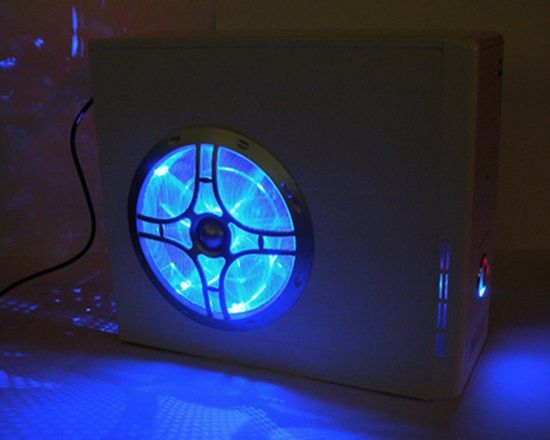

Компьютер с новым крупным вентилятором
Компьютер с новым крупным вентилятором
Работа подсветки в вентиляторе Globefan 220mm Blue LED
Работа подсветки в вентиляторе Globefan 220mm Blue LED

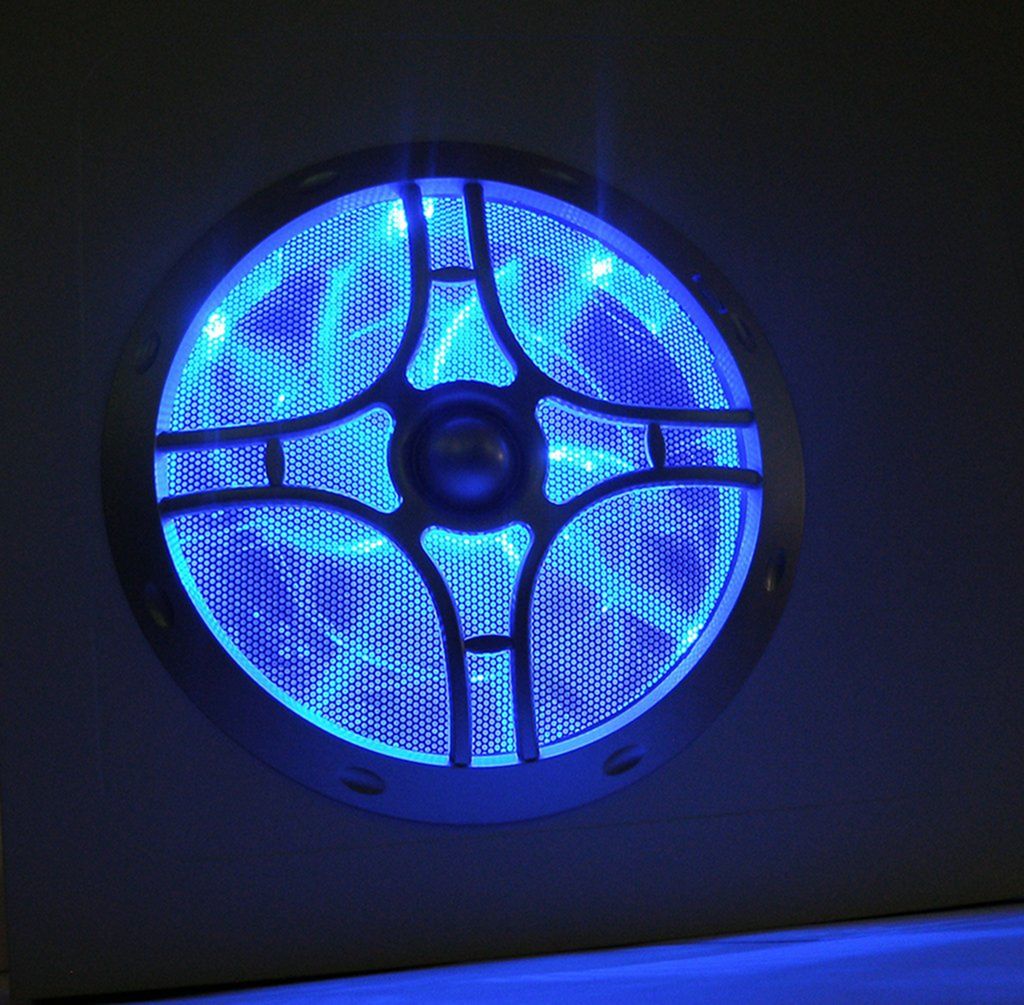

Работа подсветки в неосвещенном помещении
Работа подсветки в неосвещенном помещении





























(Источник)

Удачных модов!
