«Барабан радиолюбителя» — цветовая маркировки резисторов

Перевёл alexlevchenko для mozgochiny.ru

Доброго времени суток. Наверняка у многих была ситуация, когда нужно определить номинал сопротивления резистора, а мультиметра под рукой нет, зато есть «прекрасная цветовая разметка»… Для того, чтобы не рыскать по интернету в поисках соответствующей цветовой кодировки предлагаю сделать подобную поделку своими руками.

Необходимые инструменты:

  • Принтер/клей-карандаш или транспортир/циркуль;
  • Карандаш и ластик;
  • Шариковая ручка;
  • Степлер;
  • Пробойник для кожи;
  • Ножницы;
  • Линейка;
  • Цветные карандаши: черный, белый, серый, фиолетовый, синий, зеленый, желтый, оранжевый, красный, коричневый.

Необходимые материалы:

  • Картон/белая бумага/тонкий картон из под упаковок;
  • «Брэд-крепеж» или канцелярская кнопка.

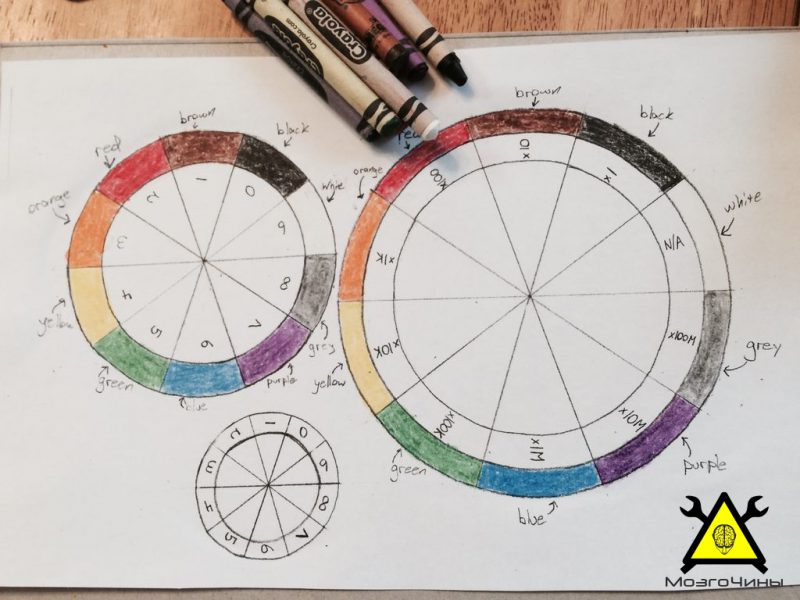

Шаг 1: Распечатываем шаблон или чертим 3 круга

Распечатаем шаблон на картоне. Если нет картона, распечатаем на обычной бумаге и приклеим распечатку на картонную упаковку.

Если нет принтера, воспользуемся транспортиром и циркулем. Начертим круги и отметим центра. Размеры могут варьироваться. Ниже приведены размеры изготовленной поделки.

  • Большой круг диаметром 14.5 см;
  • Средний круг диаметром 10 см;
  • Маленький круг диаметром 5 см.

Используя транспортир отметим десять одинаковых сегментов (по 36 градусов каждый).

В среднем и большом кругах, начертим два дополнительных круга в 1,5 см и 3 см от края. Цвета сегментов расположены в следующем порядке (по часовой стрелке): черный, белый, серый, фиолетовый, синий, зеленый, желтый, оранжевый, красный, коричневый.

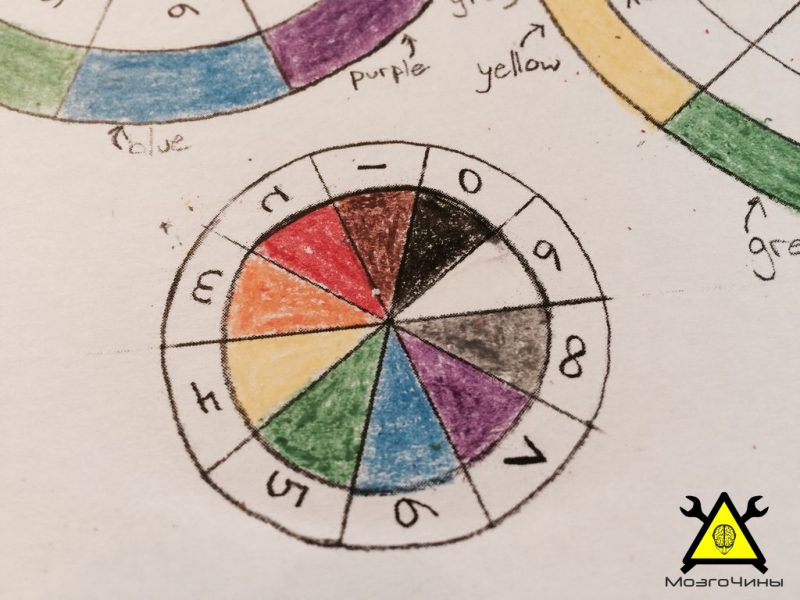

В маленьком круге, начертим один дополнительный круг в 1.5 см от края. Цвета центральных сегментов двигаются по часовой стрелке в том же порядке.

Шаблоны

Шаг 2: Цветовая кодировка

В большом кольце нанесём отметки умножителей. Заполняем в следующем порядке:

  • x 1 ……….. черный;
  • N/A ……….. белый;
  • x 100M …… серый;
  • x 10M …….. фиолетовый;
  • x 1M ………. синий;
  • x 100K ……..зеленый;
  • x 10K ……….желтый;
  • x 1K …………оранжевый;
  • x 100 ………..красный;
  • x 10 ………….коричневый.

В среднем кольце цифры располагаются в следующем порядке:

  • 0 ……….. черный;
  • 9 ………… белый;
  • 8 ………… серый;
  • 7 ………… фиолетовый;
  • 6 ………… синий;
  • 5 ………… зеленый;
  • 4 ………… желтый;
  • 3 ………… оранжевый;
  • 2 ………… красный;
  • 1 …………. коричневый.

В маленьком кольце цвета и цифры соответствуют центральному кольцу.

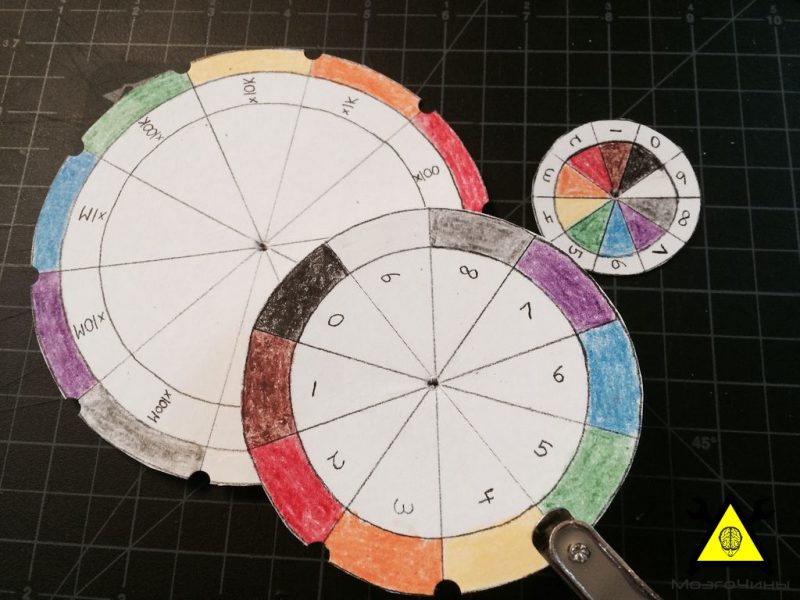

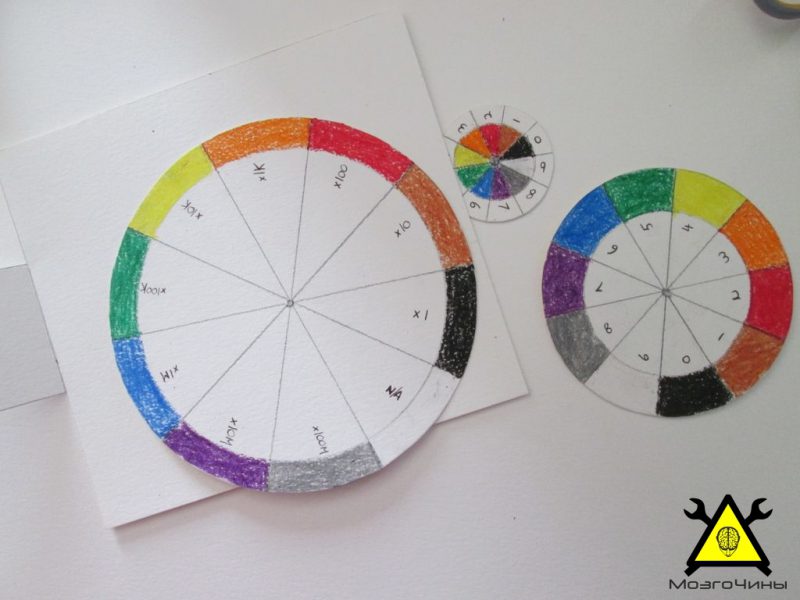

Шаг 3: Вырезаем диски

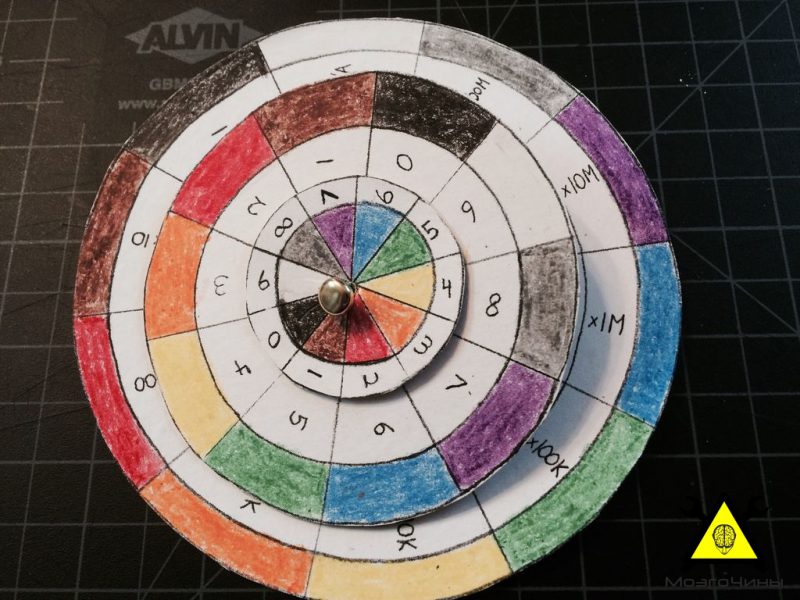

Вырежем три диска и расширим центральные отверстия до диаметра лепестков «брэд-крепежа». Соберём диски начиная с большого и заканчивая маленьким. Маркировочные полосы и цифры должны быть читабельны на каждом диске. После чего снова разбираем диски и используя пробойник делаем одинаковые круглые отверстия по окружности между цветами. Позже мы будем использовать их для вращения дисков.

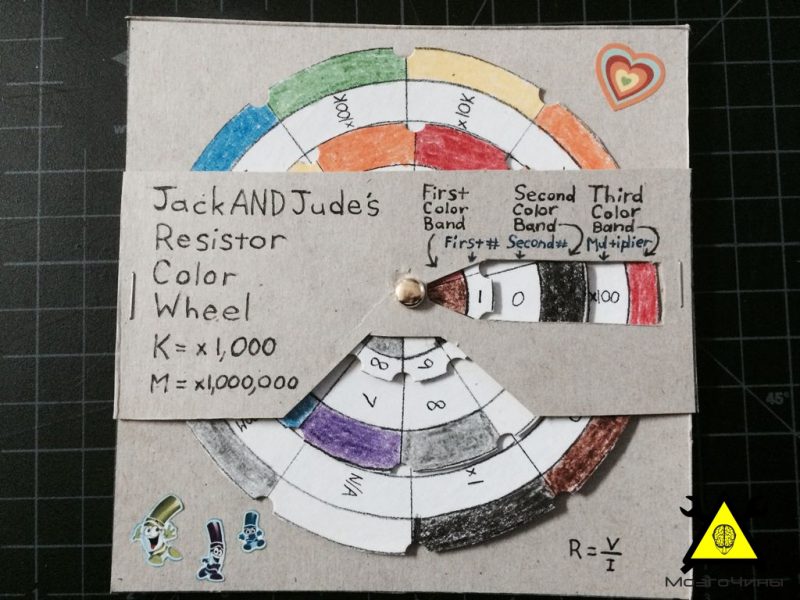

Шаг 4: Изготавливаем мини «табло»

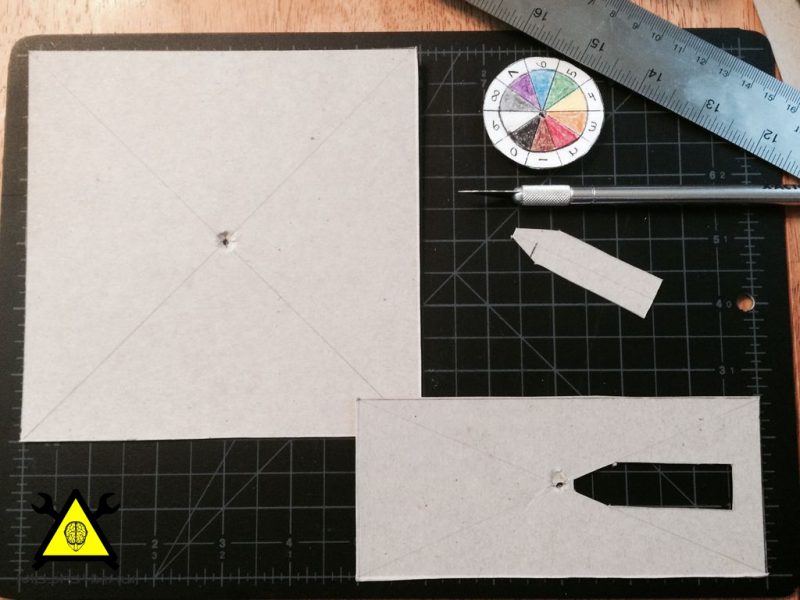

Вырезаем из картона квадрат размерами 15×15 (см) и прямоугольник — 15×6 (см). Определим центр прямоугольника и квадрата путем нанесения двух прямых линий, идущих с углов фигур. На пересечении прямых линий, сделаем отверстие.

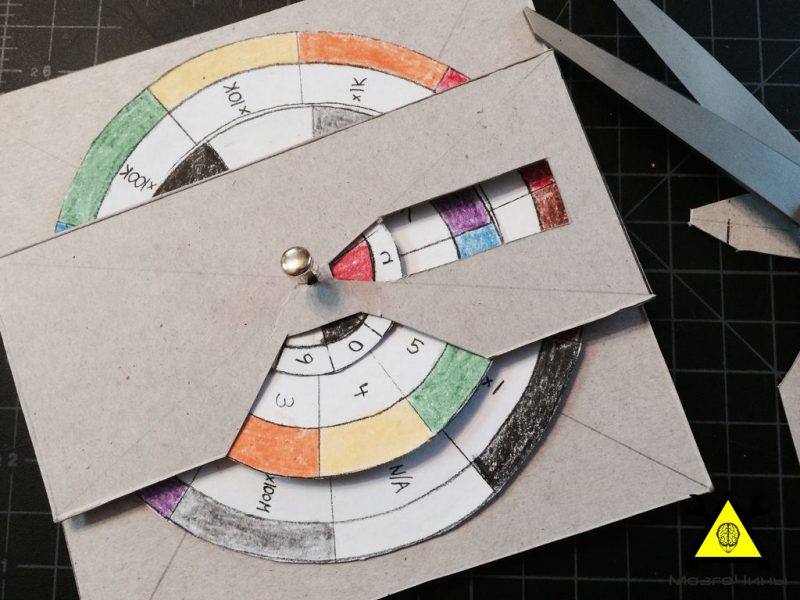

В прямоугольнике вырезаем окошко, в котором можно разглядеть цвета и цифры. Если все обозначения выстраивается в линию и круги двигаются без затруднений, закрепляем прямоугольник на краях квадрата и сгибаем лепестки «крепежа», сделав их плоскими.

Нанесём читабельные названия около окошка и указателя со стрелками:

  • «Первая маркировочная полоса»;
  • «Первая цифра»,
  • «Вторая маркировочная полоса»;
  • «Вторая цифра»;
  • «Множитель/коэффициент»;
  • «Третья маркировочная полоса».

Допишем:

  • K = x 1,000
  • M = x 1,000,000

Четвертая полоса:

  • «золотая» — допустимое отклонение 5%;
  • «серебристая» — допустимое отклонение 10%;
  • Нет четвертой полосы — допустимое отклонение 20%.

Шаг 5: Определим номинал сопротивления резистора

Пошаговый алгоритм определения сопротивления резисторов.

  • Провернём диски, чтобы цвета в окне соответствовали цветовой маркировке резистора.
  • Запишим соответствующие цифры и коэффициенты/множители. После чего переходите к мат. расчетам.

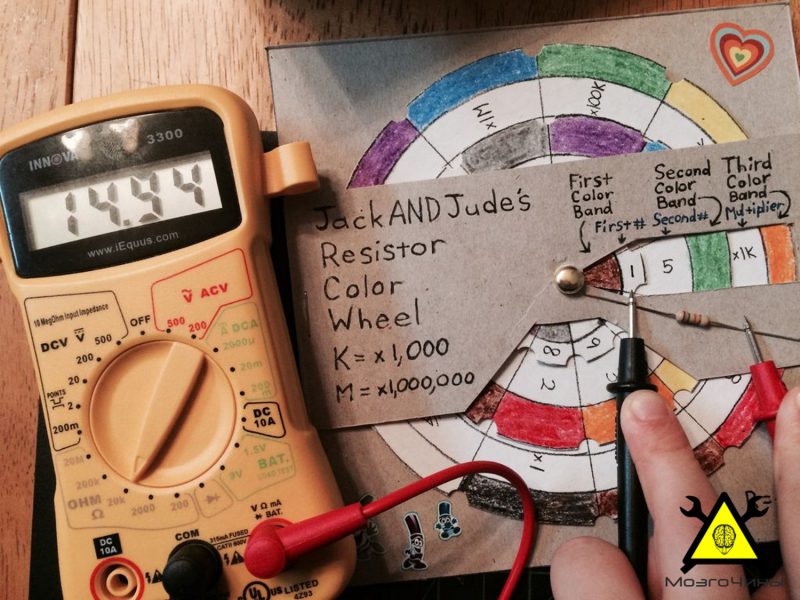

Резистор имеет следующие цвета: коричневый, зеленый, оранжевый и золотой. Поворачивая диски, получаем первое число равное «1», второе число — «5»и «x1K» множителя. Сопротивление составляет 15 кОм. Золотая полоса означает, что точное значение сопротивления может составлять +/- 5% от 15 000 Ом. Поскольку 5% от 15 000 составляет 750, диапазон значений лежит между 14 250 и 15 750 Ом.

Мультиметр показал значение 14,94 кОм, что вполне соответствует 5% -ному допуску.

Другой вариант, когда известно сопротивление и нужно знать цветовую кодировку. Допустим, у нас есть резистор с сопротивлением 1 кОм. Первое число равно 1, а второе — 0. В этом случае множителем у нас выступает число 100. Крутим большой диск, пока не увидим x100. Резистору с номиналом 1 кОм соответствуют коричневые, черные и красные цвета.

На этом всё, спасибо за внимание!
