Деревянная струбцина своими руками

Перевел Creator для mozgochiny.ru

Привет всем мозгочинам! В сегодняшнем проекте мы изготовим своими руками деревянную струбцину.

F5NLKQPGBUGPAQS.LARGE

Все используемые элементы имеют стандартный размер и могут быть увеличены для изготовления струбцины большего размера. Так у вас получится комплект из нескольких струбцин!

Шаг 1: Советы от автора проекта

Возможно, у вас не будет какого-либо специального оборудования, как у меня – это не должно вас пугать! Практически любую проблему можно решить тем или иным способом, любую поделку можно усовершенствовать. Я сделал 3 прототипа перед тем, как получить идеальный для себя вариант струбцины. Не бойтесь экспериментировать и делать ошибки!

Шаг 2: Используемые материалы

В данном проекте изготавливается набор из четырех струбцин, но объем материалов указан для одной струбцины. Просто умножьте на требуемое вам количество струбцин и получите нужный для вас объем материалов.

— Древесина твердых пород дерева толщиной 1,9 см и шириной не менее 2,5 см (я использовал древесину пекана)
— 1/2 дюймовый стальной прут (12мм)
— шпилька 1/4 дюйма 20 витков на дюйм
— 1/2 дюймовые гайки (12мм) x2 шт.
— 3/32 дюймовые пружинные штифты (2,38мм) длиной 3/4 дюйма (19мм) x2 шт.

Также вам потребуется метчик 1/4 дюйма 20 витков на дюйм для цилиндрических гаек, и сверло под метчик 13/64 дюйма (5мм).

Шаг 3: Раскалывание деревянной заготовки

FBWBR2NGBT1NCST.MEDIUM

Наилучший найденный мною способ изготовить что-либо – так это постараться сделать все требуемые части за одну операцию. Поэтому для начала разрежьте материал, необходимый для губок и ручек. Ручки изготавливают из квадратной заготовки размером 3/4 на 3/4 дюйма (19х19мм), а губки будут иметь размер 1 дюйм на 3/4 дюйма (25х19мм).

Шаг 4: Вырезание ручек

FJ2OK1IGBUGPAP1.MEDIUM

FSCV45EGBUGPAOY.MEDIUM

F09FMIMGBUGPAPP.MEDIUM

Установите в своем станке угол 33 градуса для обрезания заготовки ручки до нужной формы. Вы можете использовать 1/2 дюймовую гайку в качестве разделителя, чтобы получить требуемую толщину.

Для этой задачи я использовал свой ленточно-отрезной станок. Просто пройдитесь по одной стороне, затем переверните с одной стороны на другую и сделайте второй срез. Это обеспечит шестигранную форму одной стороны, которую вы обрезаете. Далее обрежьте вторую сторону аналогичным образом.

По завершению верните назад ваш станок назад на 90 градусов и отрежьте заготовку ручки длиной 2 1/2 дюйма (64мм).

Шаг 5: Заготовки губок струбцины

F3YN4KQGBUGPAP7.MEDIUM

FBDFPKFGBUGPAPL.MEDIUM

Теперь отрежьте уголок на губках. Отрезайте как вам удобно. Я отрезал свой уголок немного длинным, и затем использовал его для отрезания уголка под углом 15 градусов на одной стороне для других заготовок.

Для тех из вас, кому нравиться использовать для отрезания столярный уголок, примите во внимание, что наклон линии (крутизна) составляет 2 дюйма (50мм) на 2 3/4 дюйма (70мм). Уголок устанавливается на расстоянии 1/2 дюйма (12мм) или по центру в 1 дюймовой заготовке (25,4мм). Я рекомендую сначала срезать угол, затем отрезать губки до величины 4 дюйма (102мм). Так меньше шансов сделать ошибку.

По завершению поставьте метки A и B на половинках губок.

Шаг 6: Сверление губки A

F9KDNGQGBUGPAPI.MEDIUM

FEBEFLSGBUGPAPJ.MEDIUM

FB5A4BCGBUGPAPK.MEDIUM

Начнем с губки A. Просверлите два отверстия диаметром 1/2 дюйма (12мм) через одну сторону и два отверстия диаметром 1/4 дюйма (6мм) через верх.

Первое отверстие диаметром 1/2 дюйма (12мм) располагается на расстоянии 3/4 дюйма (19мм) от задней части и располагается по центру в заготовке губки. Второе отверстие располагается на расстоянии 1 3/4 дюйма (44мм) от задней части губки A. Два отверстия диаметром 1/4 дюйма (6мм) располагаются в центре верхней части губки на расстоянии 3/8 дюйма (9,5мм) от каждой стороны и пересекаются с центрами отверстий диаметром 1/2 дюйма (12мм).

Шаг 7: Губка B

FEGFUI3GBUGPAPH.MEDIUM

Губка B немного отличается от губки А. Она не имеет просверленных отверстий диаметром 1/2 дюйма (12мм), а отверстие диаметром 1/4 дюйма (6мм) в задней части имеет глубину всего лишь 1/2 дюйма (12мм).

Разместите губку В также как ранее размещали губку А, просверлите отверстия диаметром 1/4 дюйма (6мм) на расстоянии 3/4 (19мм) и 1 3/4 дюйма (44мм) от задней части. Будьте осторожны, и не просверлите весь проход в заднем отверстии, как это сделал я. Вот поэтому я и пометил губки буквами А и В.

Шаг 8: Шпильки с резьбой

F67XWGEGBUGPAP9.MEDIUM

FJ8T7GUGBUGPAOX.MEDIUM

Возьмите хорошую ножовку по металлу и разрежьте шпильку с резьбой 1/4 дюйма (6мм) на заготовки требуемой длины. Вам понадобится заготовка длиной 4 1/2 дюйма (114мм) и заготовка длиной 5 дюймов (127мм) для каждой струбцины, которые вы изготавливаете. Пока отложите их в сторону, мы к ним вернемся на этапе изготовления ручек.

Шаг 9: Цилиндрические гайки

F012KT1GBUGPAP8.MEDIUM

Цилиндрические гайки представляют собой просверленные стальные круглые заготовки с резьбой на 90 градусов внутри них.

Я изготовил свои, разрезав заготовку длиной 1/2 дюйма (12мм) на заготовки длиной 3/4 дюйма (19мм), затем просверлил отверстия и нарезал резьбу метчиком 1/4 дюйма, 20 витков.

Шаг 10: Создание фасок на ручках струбцины

F4IMY1JGBUGPARO.MEDIUM

FVWJIFDGBUGPARN.LARGE

FDGH211GBUGPAQR.LARGE

F9EABXIGBUGPAQQ.LARGE

Все ручки будут иметь фаски на одном конце. Это делает их внешний вид более привлекательным, удаляет острые кромки, и облегчает их удерживание в руке.

Если у вас сильные руки, тогда для создания фасок воспользуйтесь острым резцом. Просто зажмите ручки, как показано на фото, и срежьте грани на величину 1/8 дюйма (3мм).

Шаг 11: Продолжаем доделывать ручки

F9JFQFEGBUGPAQN.MEDIUM

FKPVCJ9GBUGPAQO.MEDIUM

F9Z9D1FGBUGPARJ.MEDIUM

FBHHXYKGBUGPAQP.MEDIUM

FISM5P0GBUGPARK.MEDIUM

FS0DZYKGBUGPARM.SMALL

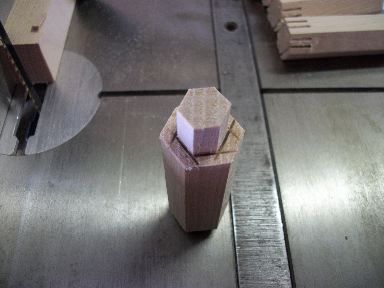

Для того чтобы на ручки можно было накрутить гайку 1/2 дюйма, их необходимо разрезать до диаметра немного больше, чем отверстие в гайке, чтобы резьба гайки надежно сцепливалась с деревянной поверхностью и создавала надежное соединение. Вот здесь бы и пригодился токарный станок по дереву, но за отсутствием такового придется это делать вручную.

Прижмите упорную колодку к ограждению пилы и используйте гайку 1/2 дюйма для настройки глубины разреза и обеспечения нужного расстояния от ограждения. Далее возьмите деревянную заготовку и выполните необходимые надрезы.

В итоге у вас должен получиться рисунок, немного напоминающий еврейскую звезду Давида. После этого отрежьте лишние выступы.

Шаг 12: Ручки и снятие углов

FGI51MDGBUGPARI.MEDIUM

F590D01GBUGPARH.MEDIUM

F4UU7K6GBUGPARF.MEDIUM

F20T16NGBUGPARE.MEDIUM

1/2 дюймовые гайки не налезут на ручки, пока вы не обточите углы на них. На данном этапе потренируйтесь на какой-либо ненужной заготовке, и только после этого используйте настоящую ручку.

Зажмите ручки и обточите, пока не получите идеальную круглую форму.
Далее накрутите гайку на кончик ручки. Делайте это осторожно.

Шаг 13: Завершение изготовления ручек

FHW8CY4GBUGPAR1.MEDIUM

FS11VT7GBUGPAR7.MEDIUM

F7H508OGBUGPAR8.MEDIUM

FX8FBMZGBUGPAR4.LARGE

F3Z1L2FGBUGPAR0.LARGE

Накрутите две 1/4 дюймовые гайки (6мм) и затяните их на шпильке с резьбой, чтобы она надежно закреплялась в зажимном приспособлении. Далее скруглите концы с помощью напильника по металлу так, чтобы ручка гладко перемещалась. Убедитесь том, что как минимум один дюйм материала выступает из зажимного приспособления, затем вкрутите деревянную ручку как можно дальше. Используйте гаечный ключ для затягивания к основанию и выравнивания с ручкой. Не перетяните, опустите гайку ниже до тех пор, пока она не дойдет до упора, и далее выровняйте с ручкой.

В заключении вам необходимо вставить штифт в ручку. Просверлите отверстие диаметром 3/32 дюйма (2,38мм) в центре гайки, шпильки с резьбой и вбейте штифт молотком.

Шаг 14: Завершение работы

FS9YK9WGBUGPAQT.LARGE

Ну, вот почти и все. Вы сделали все необходимые заготовки. Теперь их нужно соединить все вместе, чтобы получить завершенное изделие. Нам всего лишь нужно ошкурить поверхности, чтобы убрать острые края, кромки и нанести финишное покрытие. Это наиболее приятный простой шаг для выполнения.

Наденьте резиновые перчатки и вотрите немного олифы в поверхность, после чего завершите данный процесс, натерев деревянную поверхность воском, и наслаждайтесь полученным результатом!

Надеюсь, что вам понравился данный проект. Вы также можете модернизировать изготовленную струбцину для зажимания предметов различного размера.

Всем удачи!
