Джамперы для макетной платы своими руками

06.04.2017 в ʘ - Новичкам, Из мусора

Доброго времени суток. Сегодня мы с вами поговорим об изготовлении джамперов своими руками. Если кто забыл — эти перемычки используются при сборе электрических схем на монтажных платах. Может возникнуть логичный вопрос, зачем заморачиваться с их изготовлением, если можно пойти и купить, стоят они не так уж и дорого.

На это есть несколько причин:

  • Они фиксированной «средней» длины. Но как обычно бывает, нужны или очень коротки или очень длинные перемычки;
  • Стоят они не так уж и дешево. В моём городе их стоимость колеблется в районе 5-6 центов за перемычку. За одну вроде бы и не дорого, но обычно их нужно несколько. Да и не миллионеры мы, чтобы расточительно относится к кровно заработанным средствам.
  • Почему бы и не изготовить их, если мы можем это сделать 🙂

Для начала немного матчасти. Джамперы состоят из проводов и металлических штырей. С поиском проводов думаю проблем возникнуть не должно. Поговорим о штырях. В качестве доноров можно рассмотреть несколько вариантов:

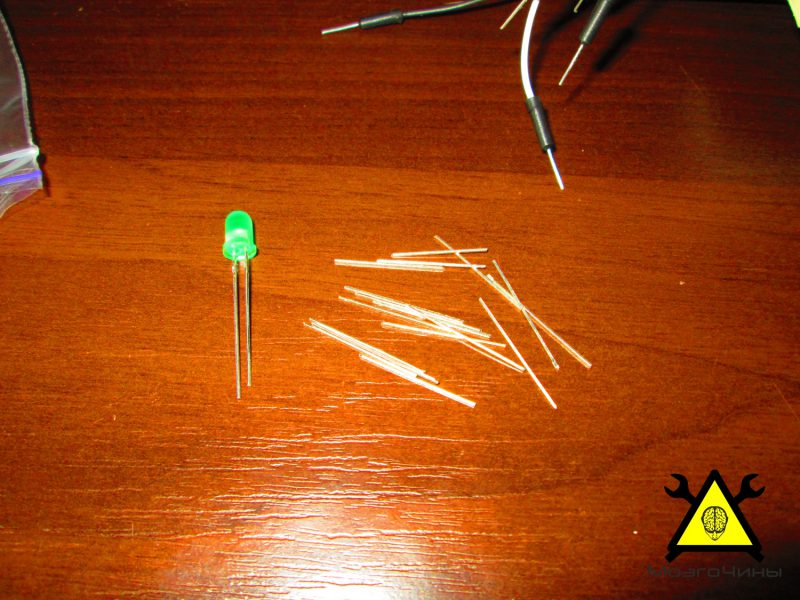

  • Обрезки выводов радиодеталей (важно не прогадать с толщиной, если возьмёте слишком тонкие, будут гнуться и контакт будет нестабильный);
  • Можно разобрать «межплатные штыревые соединители». Они бывают разной длины, прямые и угловые.
  • На крайний случай — разогнуть канцелярскую скрепку и порезать на штыри заданной длины.

С матчастью разобрались, переходим к непосредственному изготовлению перемычек.

Нам понадобится следующее:

  • канифоль;
  • канцелярский нож;
  • припой;
  • термоусадка;
  • пинцет;
  • паяльник;
  • «третья рука»;

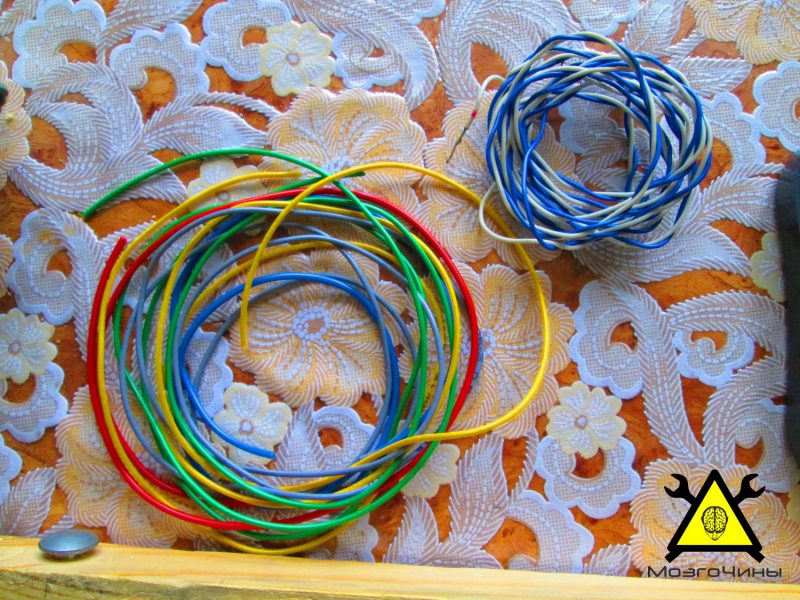

  • различные провода;
  • металлические штырьки/обрезки выводов радиодеталей;

Процесс пайки показывать не стал, ничего интересного нет.

Алгоритм изготовления простой:

  1. Отрезаем провод нужной длины;
  2. Зачищаем концы проводов;
  3. Лудим их;
  4. Берём штырь, также лудим его;
  5. Спаиваем провод со штырём;
  6. Изолируем соединение термоусадкой.

Вот и всё)

На фотографии представлены:

  1. Магазинный джампер;
  2. Перемычка изготовлена из обрезка вывода радиодетали;
  3. Перемычка изготовлена из межплатного штыревого соединителя.

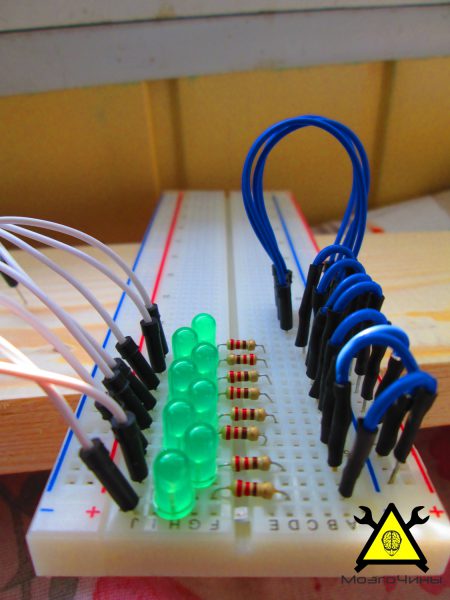

Еще несколько фотографий «до» и «после».

Спасибо за внимание)




  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

5 ответов на Джамперы для макетной платы своими руками

  1. Зачем такие сложности… Покупается пару метров витой пары, провода разделяются, немного выпрямляются, нарезаются на нужную длину, например, 3, 6, 9, 12 см и с концов снимается примерно 6 мм изоляции. Всё.

    • Хорошая идея)

    • Спасибо. Обязательно попробую)

    • провод слишком мягкий, при попытке его вставить в макетную плату очень легко гнется. Не лучшее решение.

      • Хз, не замечал такого. Если брать не за середину перемычки а непосредственно за сам конец, то проблем быть не должно.
        Кстати, не знаю как у других, а в моих макетках если втыкивать золотистые штырьки то пластины внутри макетки постепенно разжимаются и более тонкие диаметры в тех дырках потом как-то слабо держатся…
