Минилодка на батарейках

01100041

Всем привет, сегодня я вам расскажу, как можно самостоятельно изготовить плавающую минилодку на батарейках, причём практически из хлама, но это при условии что у вас есть следующие «ингредиенты»:

1. Пенопластовый лоток

2. Бокс для батареек

3. Провода

4. Вентилятор от компьютера(в моём случае 80х80мм)

5. 2 гвоздя длиной 90 мм



01100062



Ну и опционально можно ещё:

1. Один или несколько светодиодов

2. Резисторы для светодиодов, Ом так на 300-400

3. Картон или гофрированная бумага(из какой-то коробки)

4. Скотч



01100065

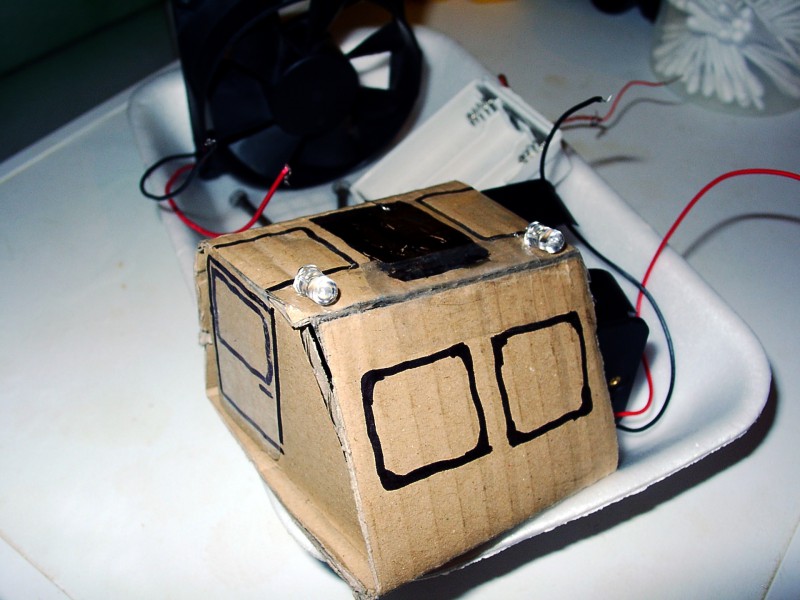

Сделал вот такую кабину со светодиодами, внутри бокс с батарейками, светодиоды подключены через резисторы 320 Ом, можно и больше, например 1 кОм, просто будет светить слабее. Без резисторов они моментально сгорят при подачи напряжения больше 3.5 В. Как Вы можете видеть на первом фото, у меня есть 2 бокса для батареек, один я выломал из какой-то вышедшей из строя детской игрушки, она всё-равно пошла на выброс, а второй я себе когда-то прикупил.

При использовании первого бокса, на новых батарейках можно получить до 4.5 В, чего в принципе должно хватит для старта вентилятора и какого-то воздушного потока который заставит Ваш катерок двигаться, но лучше брать бокс побольше. Так как в второй бокс помещается аж 6 батареек типа АА то на новых батарейках можно получить до 9 В, почти как «Крона» только емкость будет в несколько раз больше, да и в сравнении с первым боксом будет неплохой прирост по скорости.

Можно вообще обойтись без боксов, а обмотать всё, скажем, изолентой или поработать с паяльником, но лично мне больше нравиться боксы. Пенопластовый лоток мне достался после покупки фарша в супермаркете, который, кстати, был употреблён в виде котлет.



Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

kotlety



Что же, приступим непосредственно к самой сборке, просовываем гвозди в крепёжные отверстия вентилятора как показано на фото:



01100074

Для чего нужны гвозди? Дело в том что при сильном воздушном потоке вентилятор может упасть, или же при ударах кормы об ванну в моём случае. Потом подключаем вентилятор к боксу, тоесть «+» бокса к «+» вентилятора(красный провод) и «-» к «-» вентилятора(чёрный) желтый, если он есть не трогаем, и вуаля 🙂 лодка собрана, вентилятор крутится создавая воздушный поток, а тот в свою очередь двигает лодку.



01100076

Вентилятор кстати из старого блока питания компьютера на 2500 оборотов в минуту, что можно увидить на его маркировке:

01100039

SPDM 80 25 — первая цифра размер а вторая обороты умножить на 100.

Вот несколько видео тестирования игрушки, можете оценить скорость в случае с маленьким боксом и большим:

Как видим с маленьким боксом лодка вяло плавает, но плавает.

А вот тест с большим боксом:

«Торжественный спуск на воду» уже собранной лодки с включёнными «прожекторами»:

А вот собственно наглядно видно для чего нужны гвозди, без них вентилятор может вообще свалиться в воду:

А вот  заснял несколько кадров с телефоном на лодке:

P.S. Основной недостаток — нет реверса.

Автор HWman.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


11 ответов на “Минилодка на батарейках”

    1. Ну, пока нету всего что нужно для радиоуправления то ничего добавлять не буду.
      Кстати, аккумуляторы формата АА планирую заменить на 18650
