Наглядная модель ветряного генератора своими руками

 Перевел SaorY для mozgochiny.ru

Приветствую всех мозгодрузей! И делюсь с вами мозгоруководством о создании поделки-ветряка, наглядно показывающей преобразование механической энергии в электрическую.



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami31

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami2

Собрав эту незатейливую самоделку и поняв принцип действия, можно в дальнейшем сделать более масштабный и реально действующий ветряной генератор. А простенький ветрячок будет радовать вас освещая дворик!





Шаг 1: Материалы

  • маркер
  • моторчик
  • светодиод (у меня красный)
  • пластиковая или деревянная пластинка
  • ПВХ тройник 3/4 — 1/2 — 1/2
  • коннектор 1/2
  • клеевой пистолет
  • дрель с битой для сверления
  • лопасти
  • фланец 1/2
  • ножницы для ПВХ труб
  • кернер или шило
  • уплотнительное кольцо
  • рулетка
  • 30см ПВХ трубы 1/2
  • и конечно, ветер 🙂



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami3

По количеству необходимых материалов может показаться что поделка сложна, но это не так. Моторчик можно взять из старого видеомагнитофона или DVD, лопасти легко соорудить из ложек и крышки от бутылки. ПВХ трубы отлично разрезаются обычной ножовкой, а не только специальными ножницами для труб.





Шаг 2: Нарезка трубы



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami4

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami5

Размечаем на мозготрубе отрезки 2.5 и 12.5см, а далее ножницами отрезаем их. Тем самым получится три отрезка 5, 12.5 и 15см.





Шаг 3: Разметка отверстия



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami6

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami7

На лицевую сторону моторчика надеваем уплотнительное кольцо, прикладываем к тройнику и размечаем отверстие под светодиод, он будет располагаться около задней части моторчика.





Шаг 4: Высверливание отверстия



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami8

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami9

Шилом или мозгокернером намечаем центр отверстия, так сверло не будет соскальзывать, и высверливаем отверстие такого диаметра, чтобы можно было легко установить в него светодиод.





Шаг 5: Монтаж светодиода



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami10

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami11

Берем светодиод и определяемся с полярностью его контактов: длинная лапка светодиода это положительный контакт, а затем подключаем светодиод к моторчику. Положительный контакт к «плюсу» моторчика, отрицательный, соответственно, к «минусу». Лапки светодиода закрепляем подогнув контакты моторчика.





Шаг 6: Проверка работоспособности



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami12

На ось моторчика устанавливаем лопасти и дуем на поделку, достаточно сильно, чтобы светодиод начал светиться.





Шаг 7: Установка моторчика



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami13

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami14

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami15

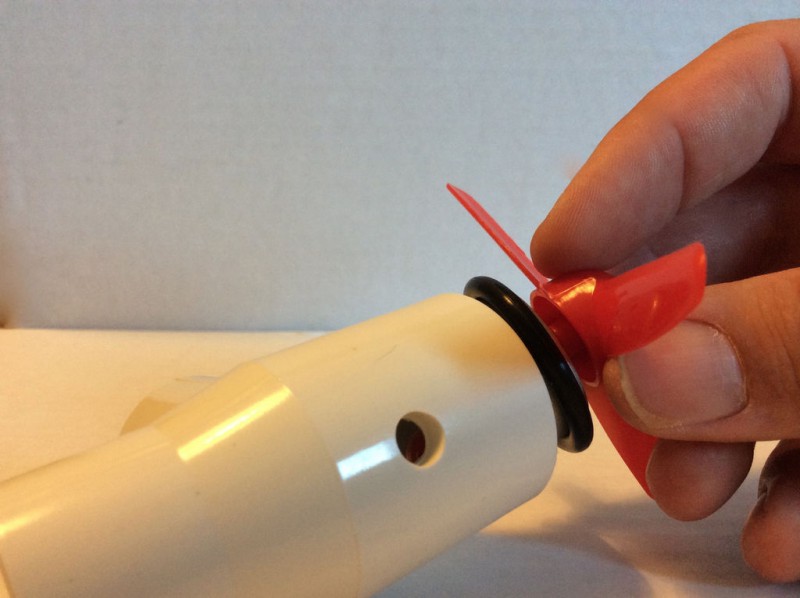

Аккуратно отогнув светодиод вставляем мозгомоторчик в отверстие тройника до плотной посадки, далее вставляем светодиод в предназначенное отверстие и выпрямляем его.





Шаг 8: Фиксация моторчика



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami16

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami17

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami18

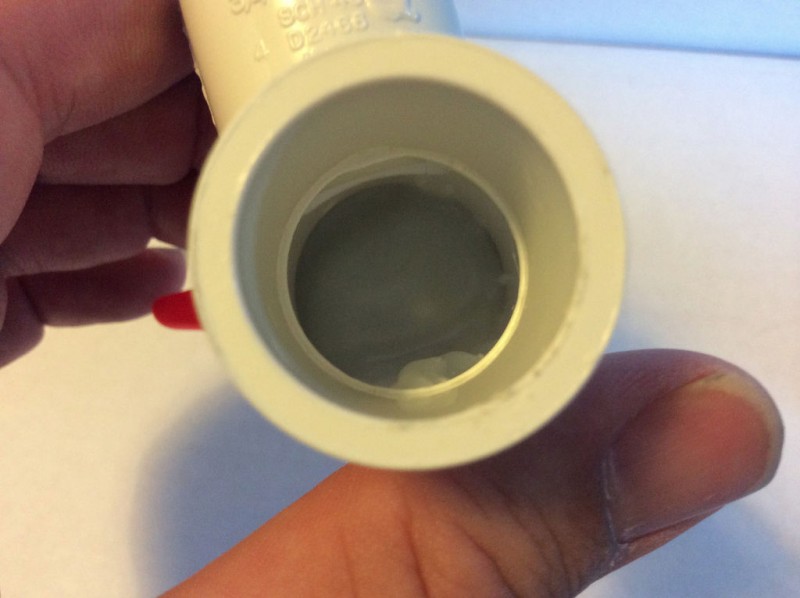

С помощью клеевого пистолета фиксируем моторчик в тройнике.





Шаг 9: Доработка коннектора



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami19

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami20

Откладываем тройник с моторчиком в сторону и берем коннектор. Раскручиваем коннектор и вынимаем уплотнительное кольцо, которое находится внутри, это позволит ветряку-самоделке свободно вращаться.





Шаг 10: Сборка втулки



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami21

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami22

Вставляем ранее отрезанный кусок трубки 2.5см в коннектор, тем самым получив подобие втулки.





Шаг 11: Монтаж тройника



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami23

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami24

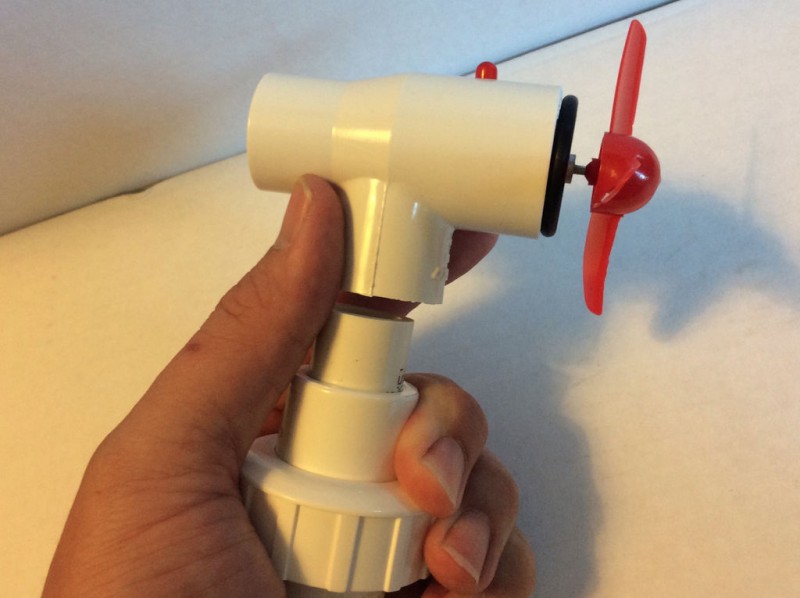

На втулку монтируем тройник с моторчиком.





Шаг 12:  Хвостовик



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami25

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami26

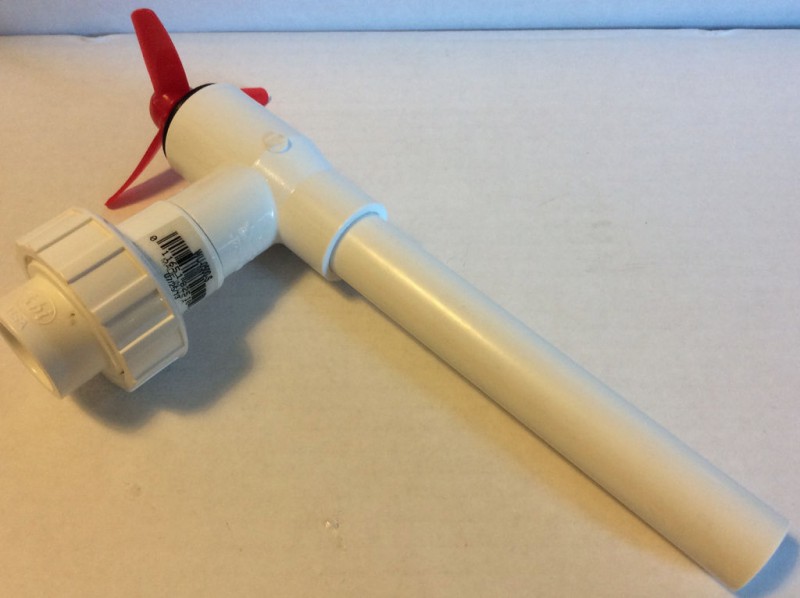

В качестве «хвостовика» плотно вставляем в тройник отрезок мозготрубы 15см, а отрезок 12.5см вставляем как «стойку».





Шаг 13: Доработка хвостовика



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami27

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami28

С помощью горячего клея крепим к хвостовику пластинку.





Шаг 14: Самоделка готова!



naglyadnaya-model-vetryanogo-generatora-svoimi-rukami29

naglyadnaya-model-vetryanogo-generatora-svoimi-rukami30

Детали коннектора затягиваем или ослабляем в зависимости от ваших потребностей, монтируем фланец на стойку и склеиваем все неподвижные детали. По желанию окрашиваем ветряк и все, мозгоподелка готова!

Благодарю за внимание, надеюсь эта самоделка достойна быть наглядным пособием!



(A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


3 Replies to “Наглядная модель ветряного генератора своими руками”

  1. Есть ряд замечаний:
    1. Изоляция двигателя от влаги очень плохая.
    2. Пластину хвостовика лучше всего устанавливать в распил по трубе.
    3. Хвостовика для ветров на улице скорее всего будет мало, он слишком мал в размерах.
    4. Лопасти вентилятора пригодны только для сильного потока воздуха (фен, направленное обдувание и т.д.), для ветра их опять же будет мало. Все ветряные генераторы имеют размер лопастей в разы больше размеров двигателя.
    5. Ветряной генератор не оптимально использовать для потребителя на прямую. Чаще всего используют схему: Генератор — АКБ — Потребитель.

    Дальше ещё долго можно продолжать, но за всеми аспектами строительства генераторов сложно уследить с наскока. Люди их строят по 2-3 месяца, а не за час на коленке.
