Необходимые инструменты

Что выполнения данного гайда нам понадобятся следующие инструметы:

• Электролобзик с пилкой по металлу (я пилил хорошим лобзиком, не знаю как себя поведут дешёвые аналоги, например, при резке подошвы)
• Ножовка по металлу (без неё, родимой, все-таки не удалось обойтись, ею я подрезал всякие мелочи, заусенцы)
• Напильник
• Насадки на дрель для полировки (у кого нет — полируйте ручками)
• Отвертка
• Небольшие тиски

Процесс моддинга радиатора

Сначала я продумал как буду резать, чтобы получить шесть радиаторов нужного мне размера. Прикинул и понял, что у меня получиться восемь небольших радиаторов размером 25 x 14 мм, что меня устраивало.

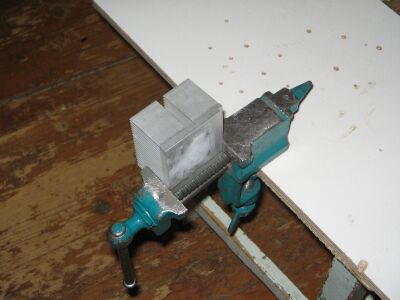

Закрепляем радиатор в тисках.

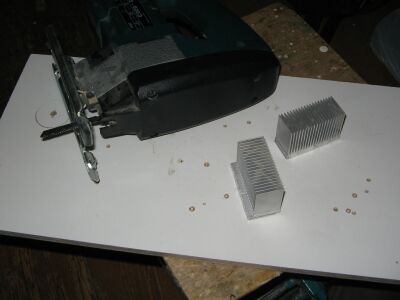

Распиливаем радиатор по середине. Я промучился 30 мин, так как подошва была толстой. В результате:

Берем одну полоску. У меня вышло по пять гребней на радиаторе идущих вдоль. Разрезаем полоску на 4 радиатора, от следующей полоски я отрезал еще два.

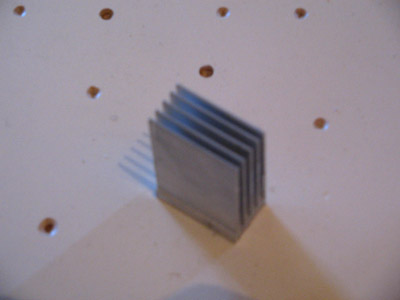

Отрезал один.

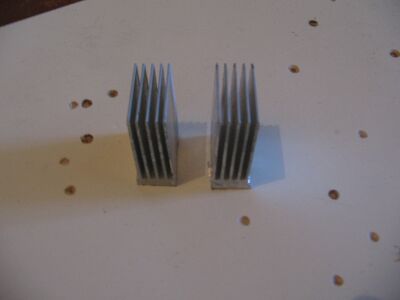

Отрезал два.

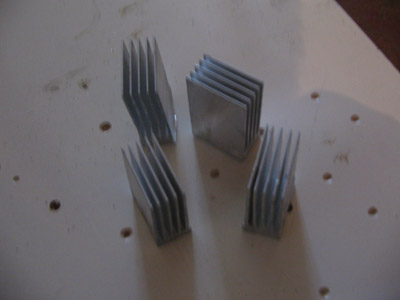

Отрезал четыре.

Ну и так далее. Из-за того, что подошва у парочки радиаторов была неровной пришлось резать еще и ее. Выбрав два радиатора, отрезал гребни так, чтобы в высоту радиаторы не превышали 15 мм.

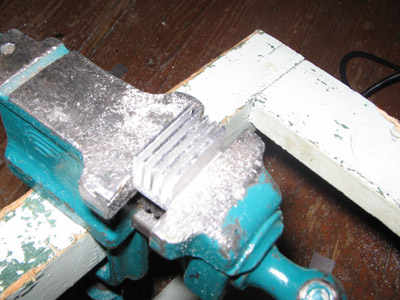

В тисках.

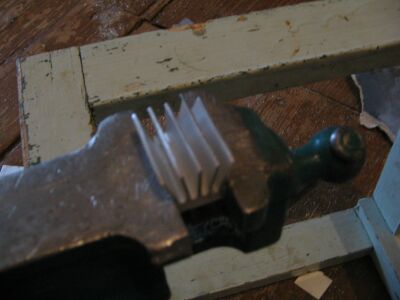

Потом гребни были отверткой разведены в стороны, так, например, делают на видеокартах от Sapphire. Тоже самое было сделано с высокими радиаторами.

Дальше все края были обработаны напильником, подошва и края отполированы.

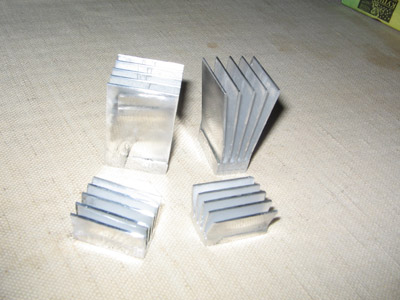

Результаты работы:

В результате у нас получились довольно симпатичные и симпатичные радиаторы для охлаждения видеопамяти на видеокарте.

(Источник)
