Усовершенствование фонарика — замена кнопки

SAM_1241

Найдя неработающий фонарик, решил на его примере показать, как можно сделать доработку китайского фонарика своими руками.

В принципе, такие фонарики довольно неплохие, но что действительно доставляет много проблем — так это их кнопка включения. Наверное, идейный автор был «злым гением», который очень сильно смеялся, представляя, как будут мучатся пользователи таких фонариков. Самое плохое, что при её нажатии, фонарь может не зажечься, а сама кнопка расходует энергию, как бы работая на себя. В результате проведенных замеров тестером, был подтвержден факт «халтуры кнопки». Получалась следующая картина — батарейки севшие, а толком не посветили. Решил это исправить, установив надежно размыкающуюся кнопку\выключатель.

Первым делом достанем старую кнопку с задней крышки фонарика.

SAM_1189

SAM_1193

SAM_1219

Сравним с нашей будущей кнопкой.

SAM_1187

SAM_1190

SAM_1191

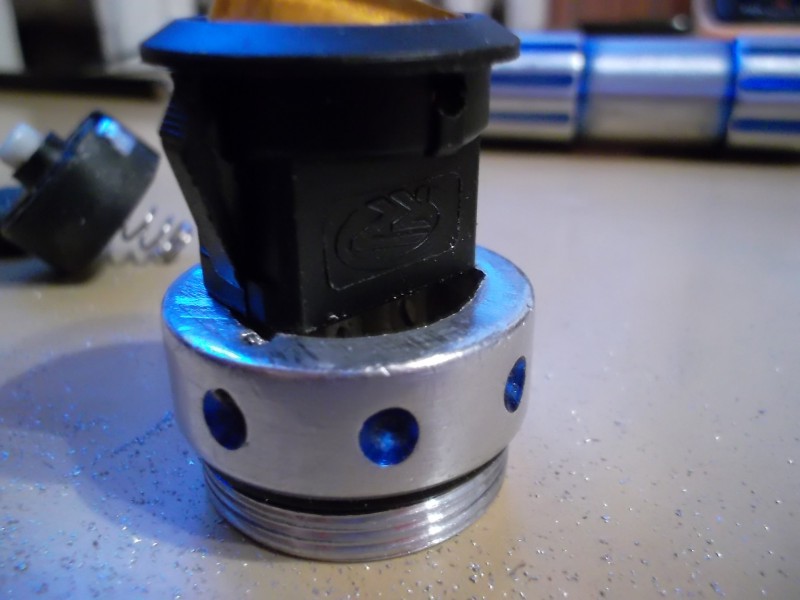

Берем напильники и увеличиваем посадочное место под новый аксессуар.

SAM_1194

SAM_1200

SAM_1202

Вставляем кнопку

SAM_1207

SAM_1206

SAM_1208

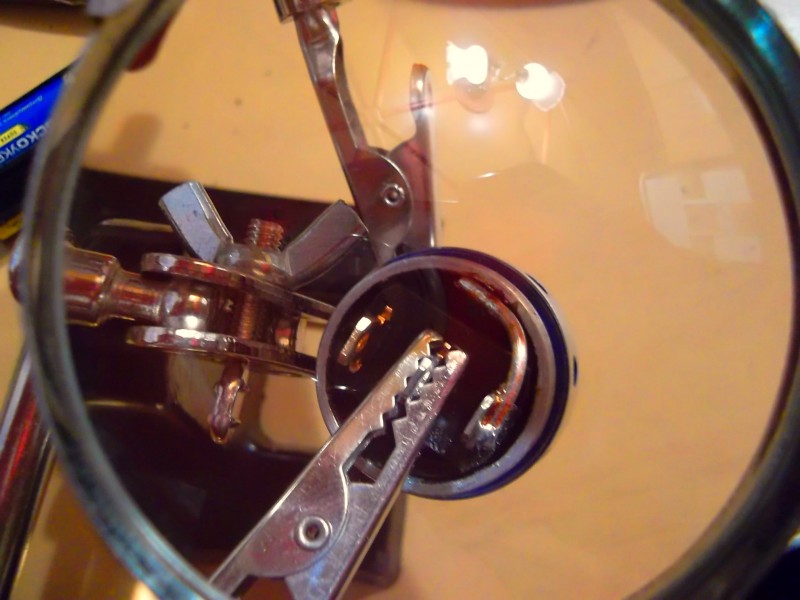

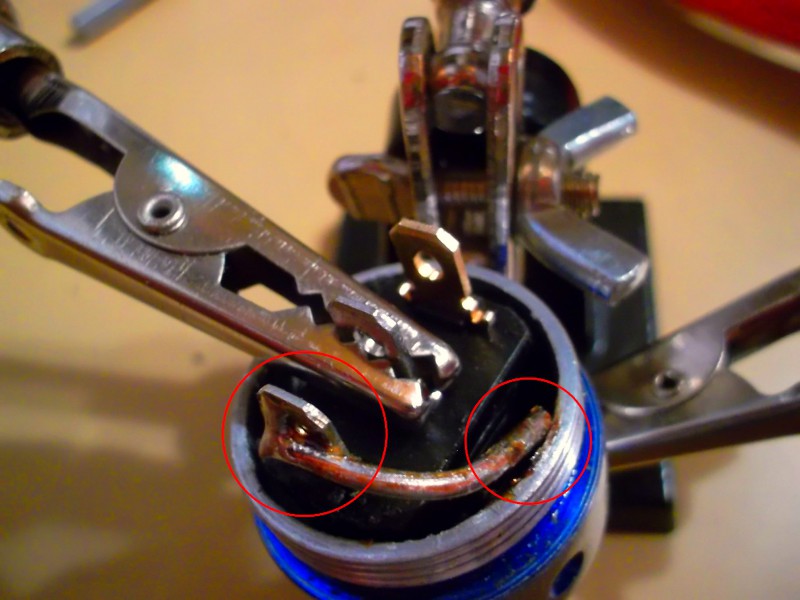

Теперь припаяем её к корпусу. Это нужно для того, чтобы у нас был всегда минусовый контакт, когда закрутим её в фонарь. Иными словами, нужно иметь хорошую постоянную «массу«. Можно взять проволоку любого сечения, от трех батареек типа ААА величина тока не большая. В моем случае взял проволоку 1,4 мм.

SAM_1213

SAM_1211

SAM_1209

Вуаля! В итоге получился действующий фонарь с нормально размыкающейся кнопкой, которая всегда размыкает цепь батареек и диодов и всегда включает их в нужный момент.

SAM_1243

SAM_1241

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!


18 Replies to “Усовершенствование фонарика — замена кнопки”

    1. Дело в том, что обыная кнопка не всегда включает фонарик. А когда вы ее нажали и он не засветился — энергия расходуется через замкнутую кнопку, а вы думаете что она посто ен сработала хотя она уже жрет ваши батарейки. Как я уже писал.

      И повторюсь еще — теперь такого казуса нет и не может быть.

        1. Припаивается очень легко. Не смотря на то, что это алюминий. Сам сначала подумал об этой проблеме, но как оказалось, пристает как магнит к железу. Главное зачисти и пройдись канифолью, а потом припаяй. Вот и все. Глаза боятся руки делают. Удачи!

          1. я как-то уже пытался его паять,только в другом месте,припой сначала припаивается но потом отпадает. Фонарик я уже переделал,а провод сделал на по другому,но это на время,позже попробую припаять

            1. Зачетно. Красиво смотрится. По поводу пайки — надеюсь ты зачистил место пайки до блеска металла и потом только пытаешься припаять. Второе, у тебя многожильный провод. Было бы неплохо сначала его залудить и потом припаивать к подготовленной поверхности.

              И еще один секрет по поводу кнопки — смотри, чтобы она не замыкала одновременно 2 контакта на штуке, которая удерживает батарейки. Один контакт немного сотри, отрежь. Оставь только средний длинным. Остальные пусть будут короче. Иначе ты замкнешь + и -.

  1. Привет! У меня фонарик в такой же кнопкой, объсяните что значит «сама кнопка расходует энергию, как бы работая на себя». Разве она тоже не размыкающая кнопка?

    1. Чуть выше обьяснил. Ну да ладно. Давай еще раз)
      Обыная кнопка не всегда включает фонарик. А когда вы ее нажали и он не засветился — энергия расходуется через замкнутую кнопку, а вы думаете, что она просто не сработала, хотя она уже жрет ваши батарейки.

      Стандартная кнопка рассчитана на задерживание\удерживание в нажатой позиции и иногда (очень часто), она немного изгибается\неудерживется, врезультате как бы заклинивает, тем самым как бы замыкая батарейки, и разряжая их. В противовес ей, установленная теперь кнопка, не основана на задержке контакта\его удерживании, а имеет две позиции — перекидыванием в одну сторону — включает, в другую — выключает фонарь.

    1. Да, подсветка. Но смысла нет ставить в фонарик подсветку — батарейки сядут от самой подсветки и вы ничего не посветите в обычном режиме «фонарик».

      Проверил на 5 вольтах — работает подсветка. При 12 горит еще ярче. По всему видимому, кнопка рассчитана на 12 В. Хотя без подсветки можно и в 220 впихнуть.

      Фото прилагаю
