Волнующий факт об отвёртках

Волнующий факт об отвёртках

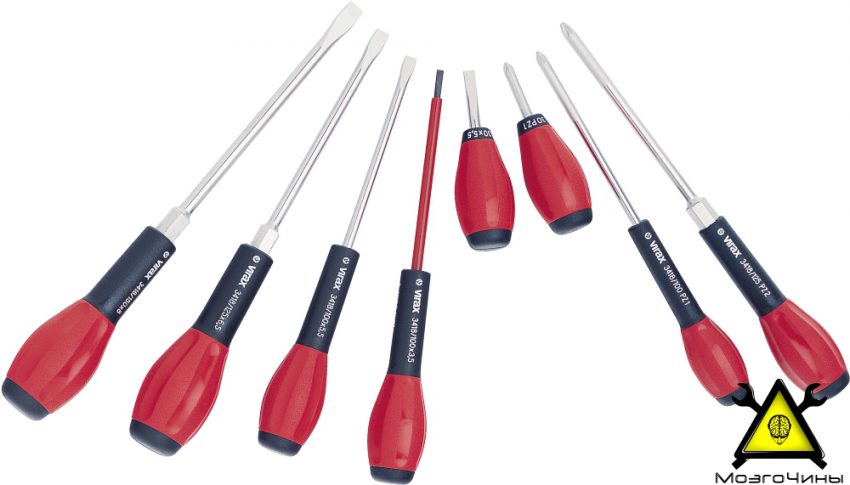

Сегодня на повестке дня у нас отвёртки (обычные и не очень).

Волнующий факт об отвёртках

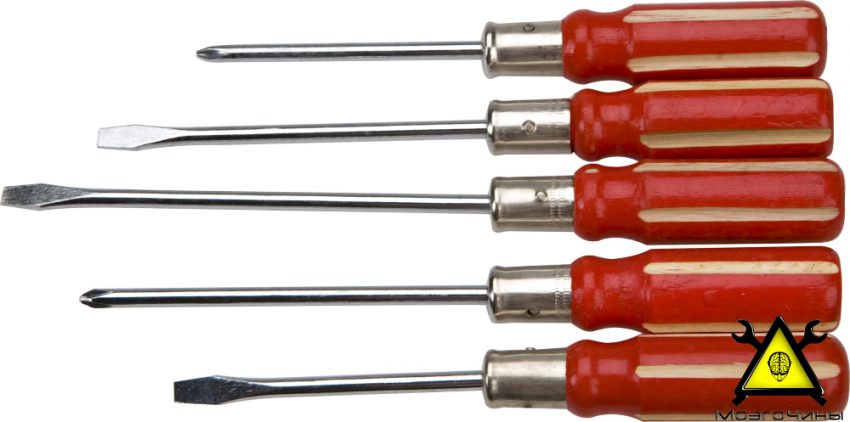

Отвёртка – один из основных инструментов в арсенале домашнего мастера, основное предназначение которого закручивать/выкручивать винты/шурупы/саморезы с различными типами пазов, что нанесены на шляпках.

Немного матчасти: инструмент увеличивает крутящий момент и передает усилие на специально сформированную рабочую часть (шлиц), которая вставляется в паз крепежа. Отвёртка состоит из двух частей: рукоятки и шлица.

Для продления срока службы отвёрток и крепежа, которой ими крутится, важно подбирать подходящий тип и размер шлица для соответствующих пазов. Никогда не используйте отвёртки, которые не предназначены для выбранного типа винтов.

Существует великое множество различных шлицов, и время от времени изобретают новые типы.

Большинство обычных отвёрток, таких как плоские и крестообразные, применяют повсеместно. Некоторые специализированные отвёртки были разработаны специально для гаджетов (смартфоны, MP3-плееры, телефоны, и др.). Довольно часто известные фирмы используют винты со специальными звездообразными пазами (Torx и Pentalobe).

Волнующий факт об отвёртках

В сегодняшней статье мы постарается в полном объёме рассмотреть все наиболее широко используемые типы отвёрток.

Небольшой экскурс в историю. Отвёртки с прямыми шлицами часто срывали винты. Чтобы решить эту проблему, американец Джон Томпсон изобрёл крестообразный шлиц с особой геометрией, благодаря чему отвертка выталкивалась из шлица при предельном сопротивлении винта.

Закручивая винты такой отвёрткой, приходится прикладывать значительное усилие. А если шлиц отвёртки изготовлен из непонятного сплава, слизать зубья легче простого.

Им на замену через четверть века пришла новая форма крестообразного шлица. За счёт прямоугольного сечения зубьев достигнуто лучшее сцепление со шлицем, а сила выталкивания отвёртки почти отсутствует. Работать легче, износ отвёртки несравненно ниже.

Волнующий факт об отвёртках

Типы шлицов

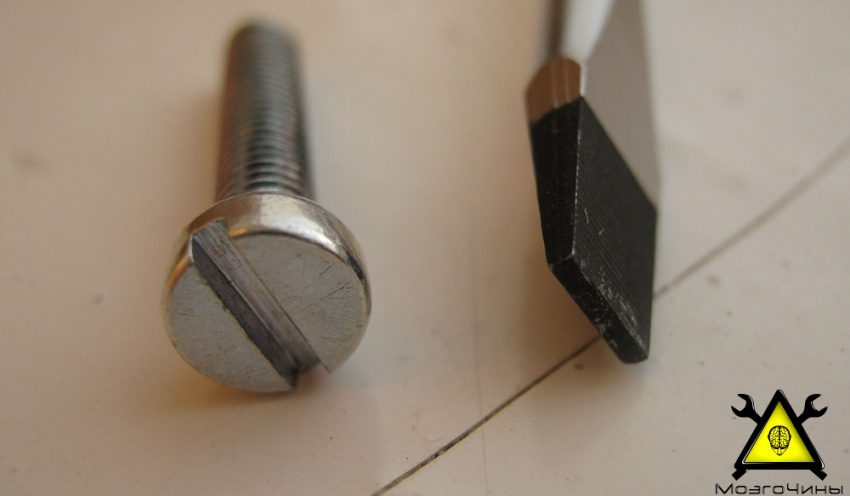

  • Плоский/прямой

Винт имеет одну прорезь в головке. Раньше такой тип был очень популярным, однако со временем стал терять свои позиции. Всё из-за того, что такой шлиц наименее надежный – отвёртки часто соскальзывают с прорези и высока вероятность того, что можно повредить винт или отвёртку.

Волнующий факт об отвёртках

Стандартная маркировка: SL.

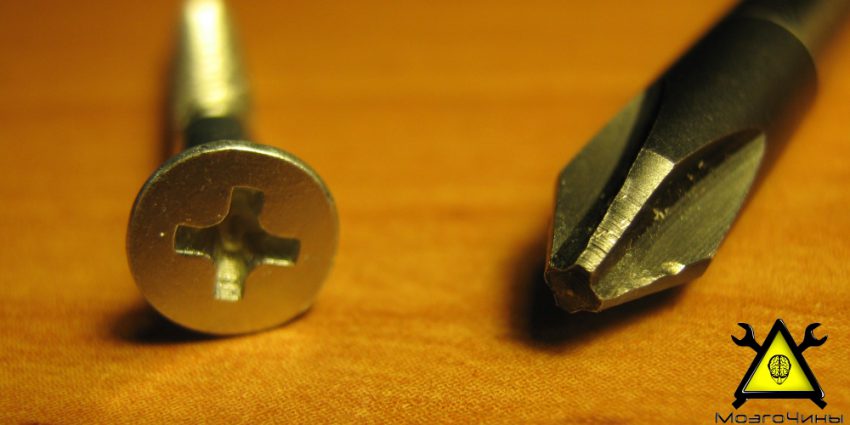

  • Крестообразный «Phillips»

Винт имеет крестообразный шлиц. Размеры шлицов зависят от размеров винтов и обозначаются (в порядке возрастания размера):

  • 0000;
  • 000;
  • 00;
  • 0;
  • 1;
  • 2;
  • 3;
  • 4.

Стандартная маркировка: PH.

Волнующий факт об отвёртках

Винты с таким шлицом применяют в мобильных телефонах, фотоаппаратах и т.д. Наконечник такой отвертки, как правило, магнитный. При ремонте крупной техники используют №4.

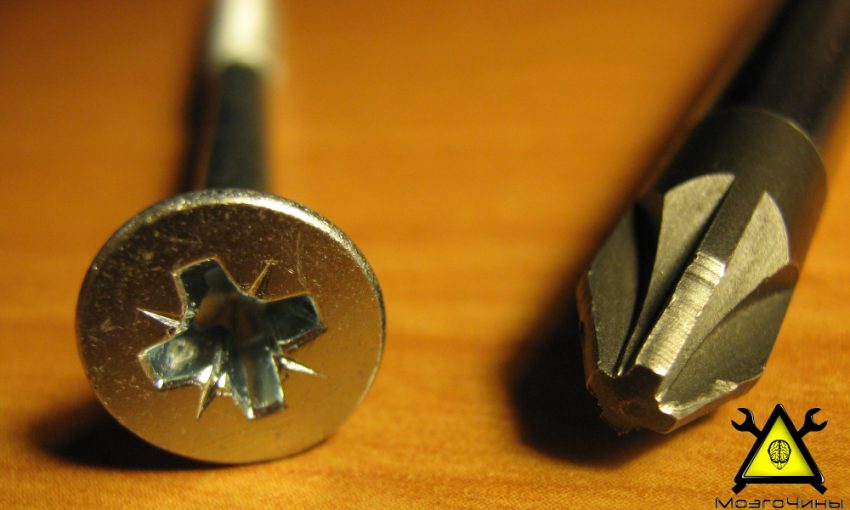

  • Крестообразный «Pozidriv»

Винт с таким типом шлица, очень сильно похож на предыдущий «образец». Основное отличие - 4 дополнительных направляющих. Это сделано для лучшего сцепления крепежа с наконечником. Размеры шлицов Pozidriv аналогичны размерам Phillips.

Стандартная маркировка: PZ.

Волнующий факт об отвёртках

Винты с таким шлицом используются при сборке мебели и при монтаже различных конструкций из дерева, гипсокартона, алюминиевого профиля.

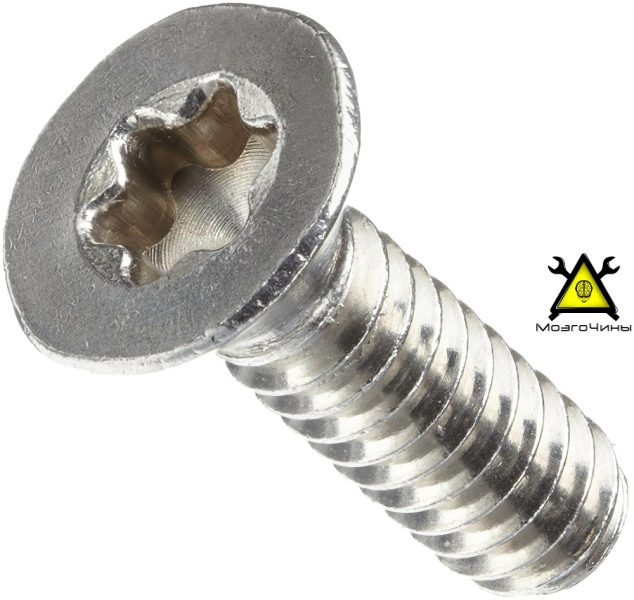

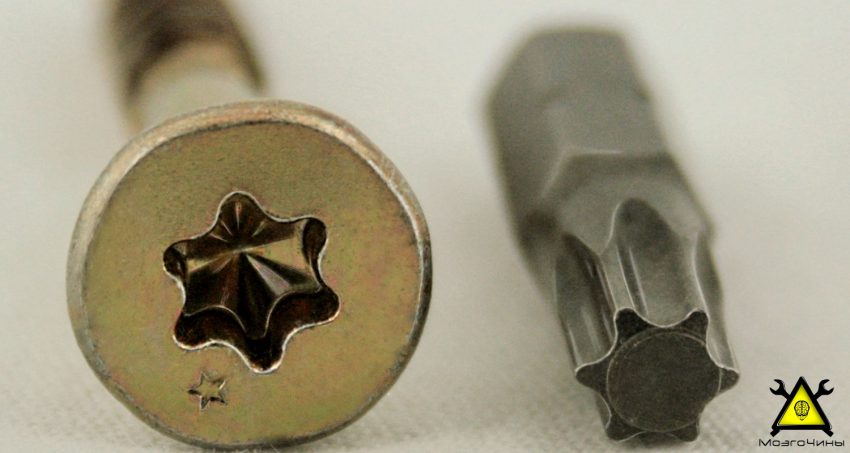

  • Звездообразный «Torx»

Винт с шестиконечной звездой. Основная область применения: электроники, автомобильные системы и т.д. Размеры:

  • T1;
  • T2;
  • ...
  • T55.

Волнующий факт об отвёртках

Стандартная маркировка: T.

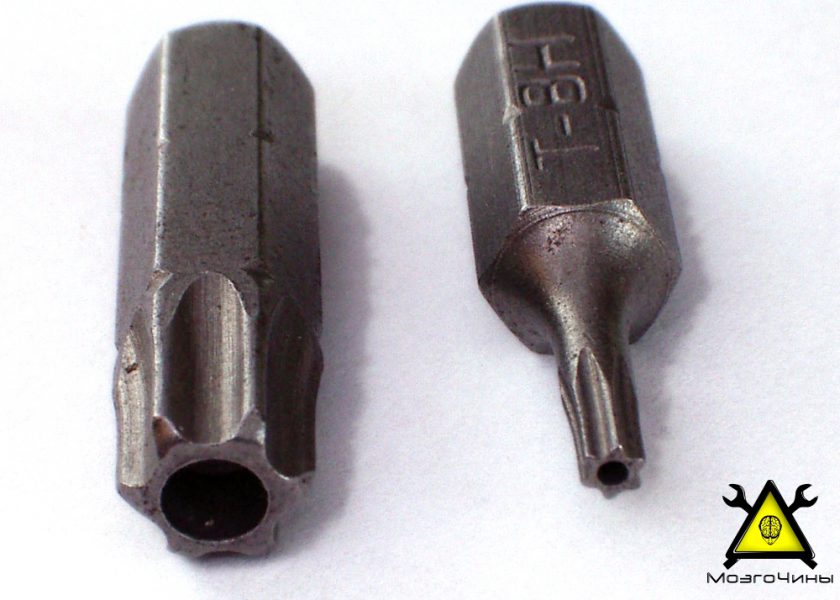

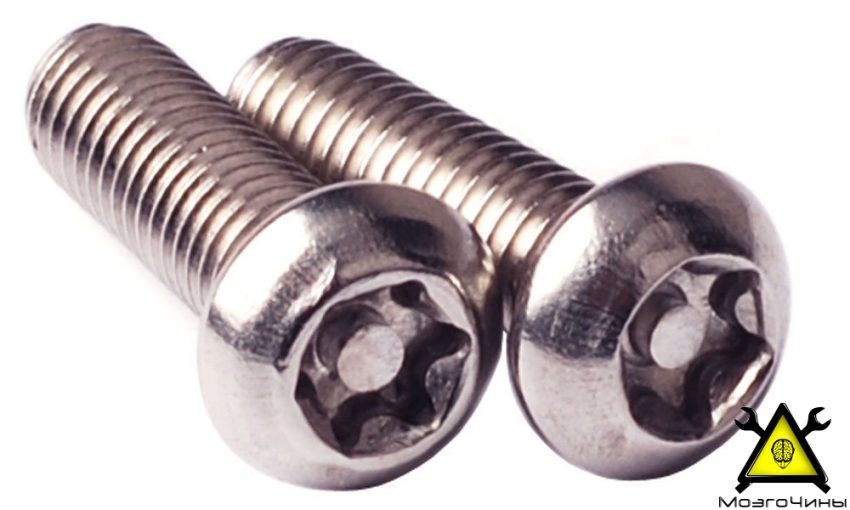

  • Звездообразный «Torx» с антивандальной защитой

Для ограничения доступа, обычная звезда была доработана. Стоит отметить, что отвёртки под такой шлиц, можно использовать и с простой шестиконечной звездой.

Волнующий факт об отвёртках

Стандартная маркировка: TxH, где x – размер.

Волнующий факт об отвёртках

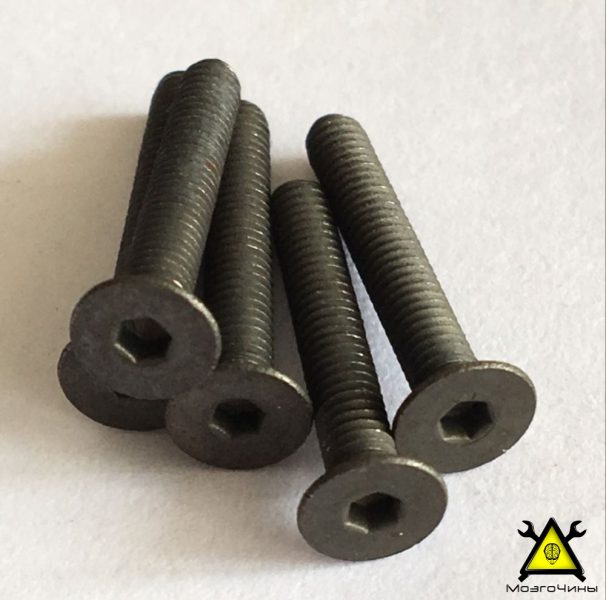

  • Шестигранный «Hex»

Винт с шестигранным отверстием. Можно работать с таким крепежом шестигранными ключами или отвертками. За счёт формы шлица, такие винты можно закручивать, прикладывая значительное усилие.

Стандартная маркировка: H.

Волнующий факт об отвёртках

Такие винты используются в электротехники, а также для крепежа объектов, находящихся под напряжением.

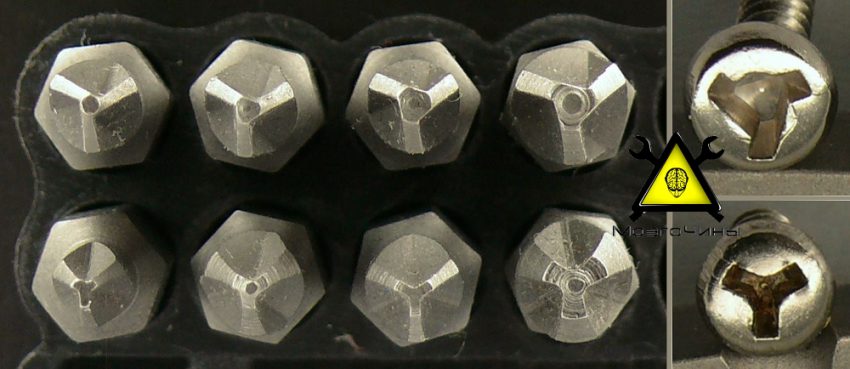

  •  «Tri-Wing» или треугольный шлиц

Винт с тремя плоскими «крылышками» и небольшим треугольным отверстием.

Размеры:

  • TRI000;
  • TRI00;
  • TRI0;
  • TRI1;
  • TRI2;
  • TRI3 и т.д.

Стандартная маркировка: TRI.

Волнующий факт об отвёртках

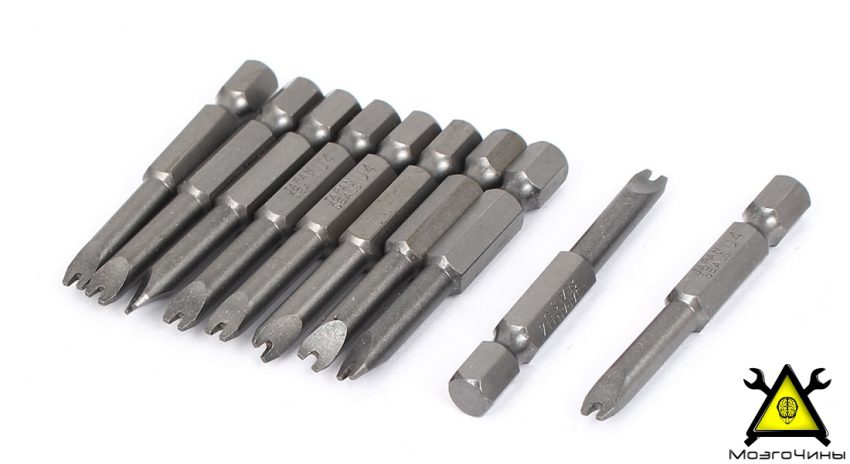

  • Двухштырьковый (спаннер)

Винт с двумя круглыми отверстиями друг напротив друга. Шлиц под такие винты был разработан специально для предотвращения несанкционированного доступа. Устанавливают в: уборных, лифтах, вагонах поездов и т.д.

Стандартная маркировка: SP.

Волнующий факт об отвёртках

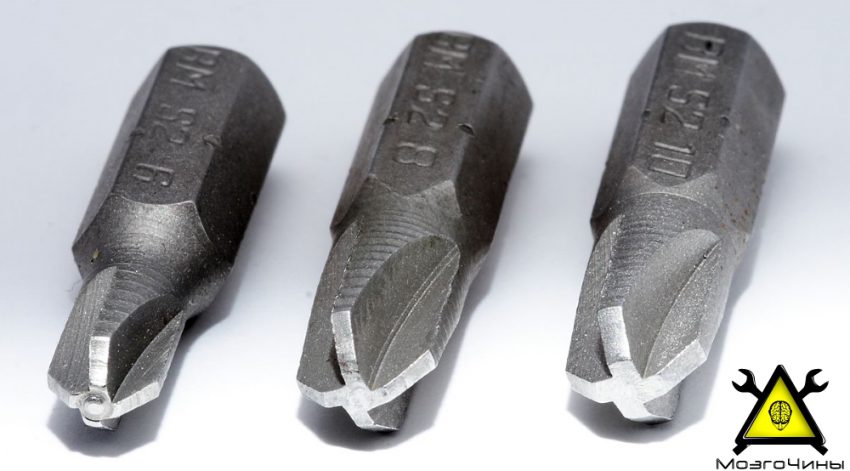

  • Torq

За счёт асимметричного крестообразного шлица, такие винты можно закручивать прикладывая «умопомрачительные» крутящие моменты. Винты применяется только в авиапромышленности.

Стандартная маркировка: Torq-Set.

Волнующий факт об отвёртках

Помимо перечисленных выше шлицов, ещё можно встретить и такие:

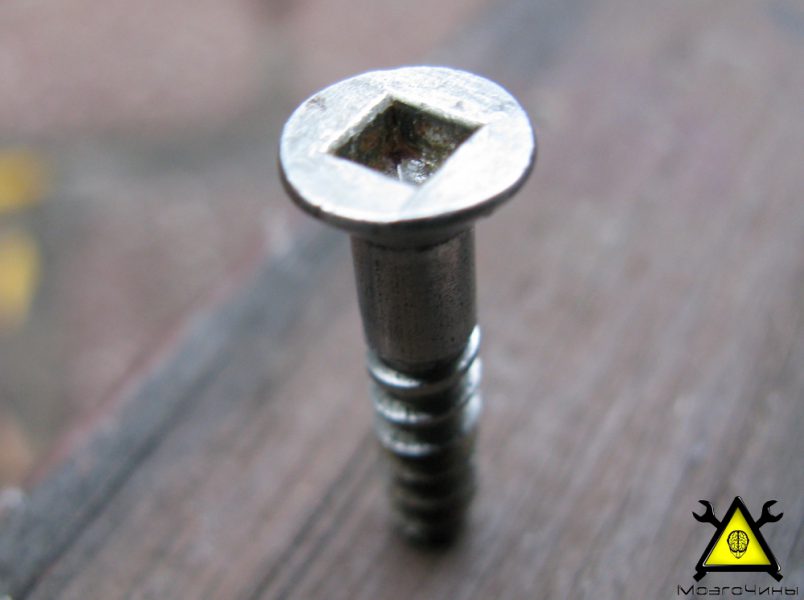

  • Квадрат;

Волнующий факт об отвёртках

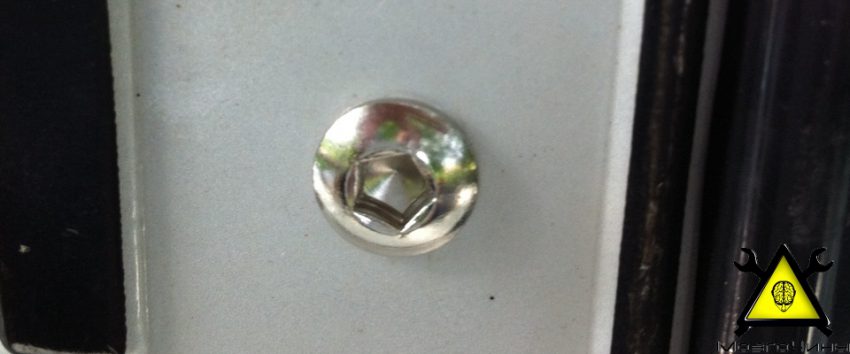

  • Пятигранный.

Волнующий факт об отвёртках

Прецизионные отвёртки

Помимо обычных, существуют ещё и прецизионные отвёртки.

Волнующий факт об отвёртках

Такой инструмент имеет особо точные наконечники, специально заточенные для точного соответствия винтам малых и особо малых размеров. Такие отвёртки используется при сборки/разборки модулей небольших гаджетов (часы, мобильные телефоны, фотоаппараты, планшеты и т.д.).

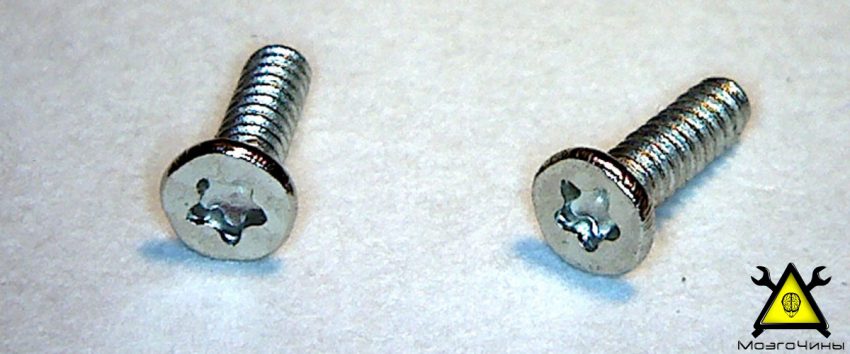

  • Pentalobe

Волнующий факт об отвёртках

"Пятиконечные антивандальные винты" – используются корпорацией Apple.

Стандартная маркировка: TS.

  • Torx

Размеры: T1, T2 (или T01, T02) ... T55.

Стандартная маркировка: T.

Волнующий факт об отвёртках

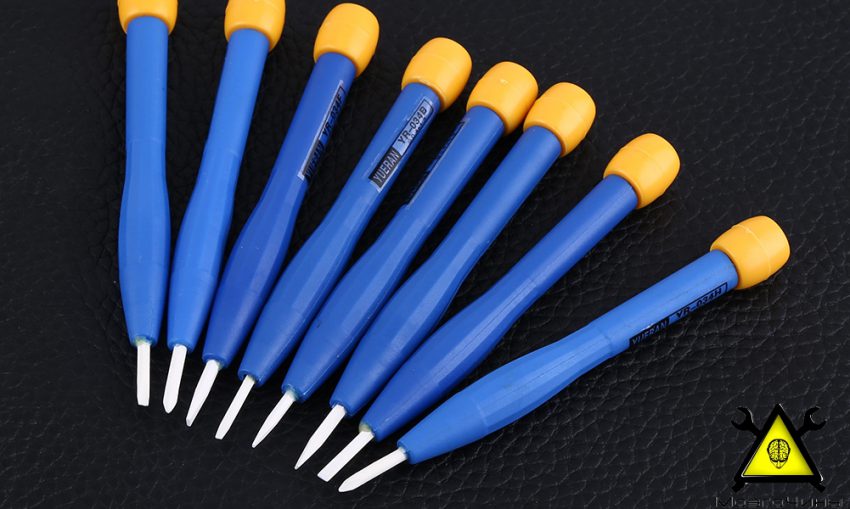

  • Отвёртки с антистатической защитой

Есть определенный тип радиоэлектронных компонентов, которые весьма чувствительны к статическому электричеству. При работе с такими компонентами необходимо использовать инструмент с антистатической защитой.

Волнующий факт об отвёртках

Для того, чтобы отвёртки служили вам верой и правдой нужно:

  • По возможности, завести себе наборы отвёрток каждого типа и тщательно подбирать их к различному крепежу.
  • При работе с винтами PHILLIPS, прижимайте к ним инструмент с максимальной силой.
  • Для полного совпадения отвёртки и шлица, нужно подбирать не только правильный тип инструмента, но и размер.
  • Закручивая саморезы для гипсокартона, вы быстрее «ушатаете» отвёртку, чем при закручивании мягких (универсальных) винтов.

А если всё-таки шлиц сорвался, то можете ознакомиться со статьёй, которая поможет это исправить.

Спасибо за внимание!
