Опыт создания солнечной зарядки для телефона в домашних условиях

14.12.2012 в ƒ↓ - Неудачные поделки и опыты, ʘ - Новичкам, Электронные самоделки

Всем привет, давно хотел сделать что-то подобное своими руками но никак не было где взять элементы для экспериментов.

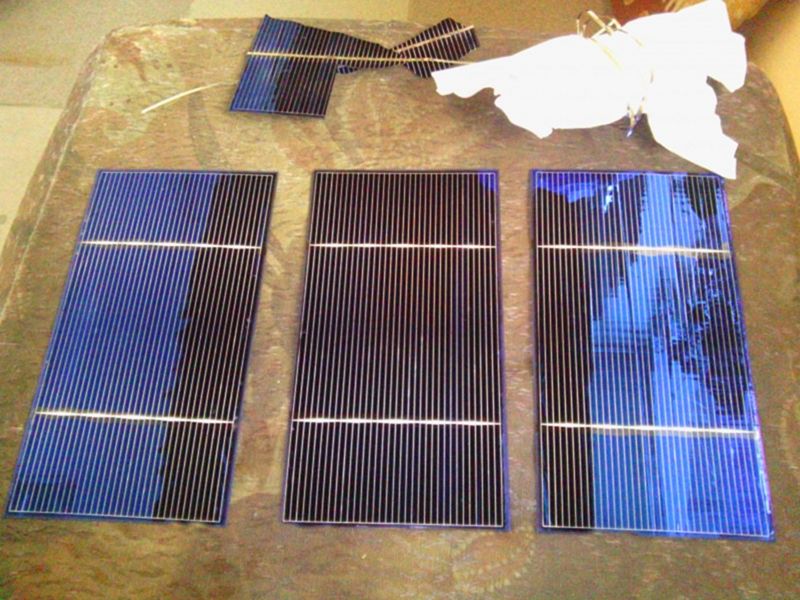

Достал у людей, которые занимаются сборкой панелей на любительском уровне. Сами элементы имеют размер 4 дюйма на 6 дюймов, или 80 мм на 150 мм. Средняя мощность одного: 1,75 Вт , средний ток: 3,5 Ампер (но это в теории), среднее напряжение: 0,5 Вольта, толщина 0,2 мм. Собственно вот:

Моя прошлая статья про хенд мейд генератор для зарядки телефона.

Ну взял две битых для отработки навыков (тот кусочек что сверху и тот элемент что справа), предварительно промазав их специальным не дымящим флюсом. Вот он так выглядит (фото с интернета):

Читал что наши умельцы использовали обычный сосновый…

Так как 0.5 Вольт мало а элементов у меня только два пришлось их «резать»

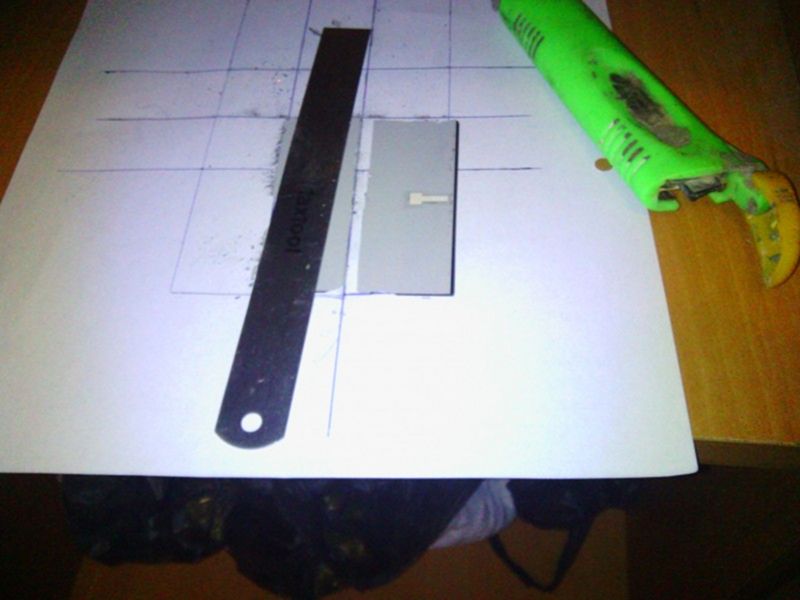

«Резал» обычным канцелярским ножом. Подробнее о процессе резки:

Берём лист А4 обрисовываем наш элемент, потом делим его на три части по вертикали и по две горизонтали (я, как видите немного затупил поделив элемент на три части) и того должно получиться меньших 6 элементов, то есть не пол вольта а три должен вырабатывать этот кусок кремния. А теперь как же их резать? Берём линейку выставляем её по предварительно прорисованных линиях(см. фото выше), кстати сначала желательно начинать из вертикальных линий, скребём аккуратно наш элемент как бы на себя, потом ещё раз так же, потом немного сильнее, но не забываем наш  элемент имеет толщину 0.2 мм что в 4 раза толще человеческого волоса, очень осторожно, потом нож должен как бы «провалится», кстати обязательно подложите какую-то досочку под листочек потому что можно поцарапать наш стол или на чём там Вы будете работать. Так вот, нам нужно сделать как можно больше таких «провалов», но такие провалы должны быть только по вертикали, по горизонтали  элемент довольно легко ломается. Всю «резку» делаем с обратной стороны  элемента, тоесть не той что на солнце.

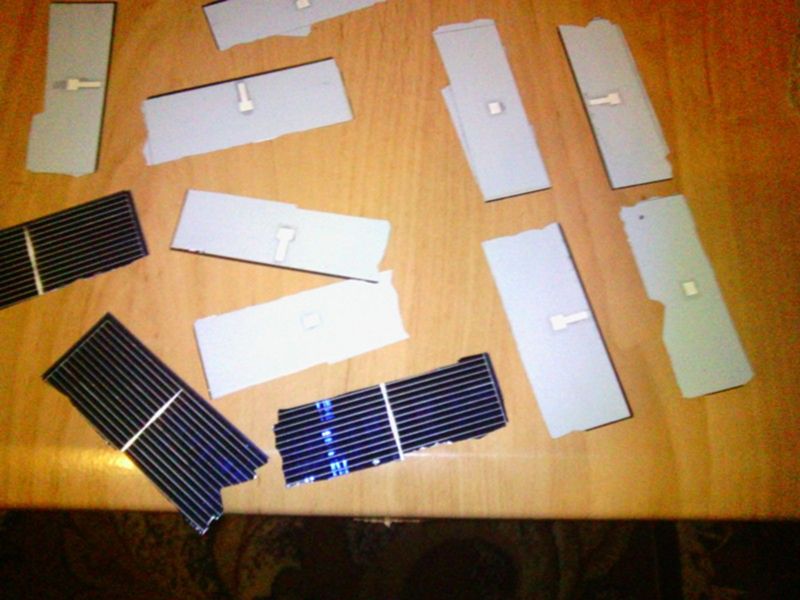

Вот так, неаккуратно, но я ведь только учусь 🙂

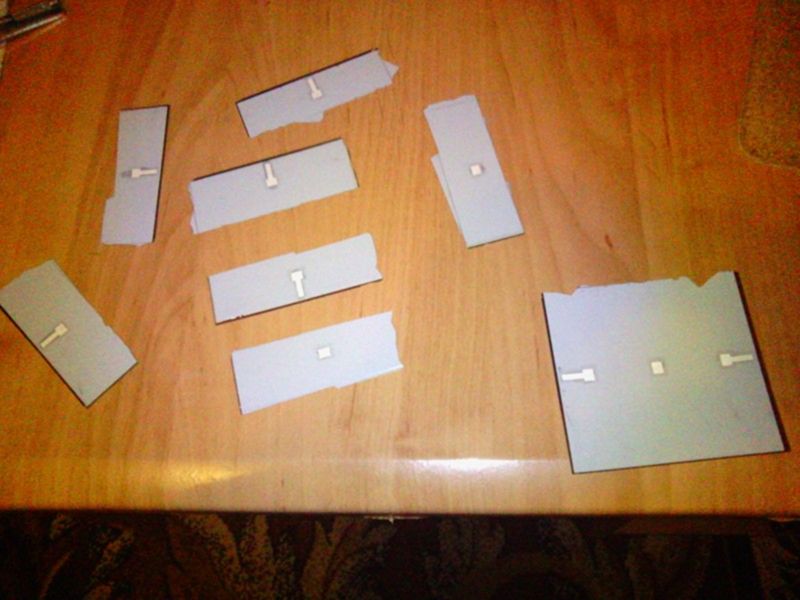

Вот те два  элемента которые были в первом фото, каждый кусочек выдаёт на солнце по своих пол вольта.

Такс… подробнее о процессе пайки элементов лучше меня расскажет этот дядька:



Паял 40 ваттным паяльником, что ой как непросто, кремний он как бы радиатор, распределяет тепло по всей своей поверхности…

Взял шину (фото с интернета):



 Шина это такой себе проводок на котором уже есть припой, думаю можно изготовить самому из скажем компьютерного сетевого кабеля предварительно залудив его… Купить шину можно там же где и элементы.

Спаял все элементы, пришлось использовать свой припой ещё (ну не научился пока 😉 )

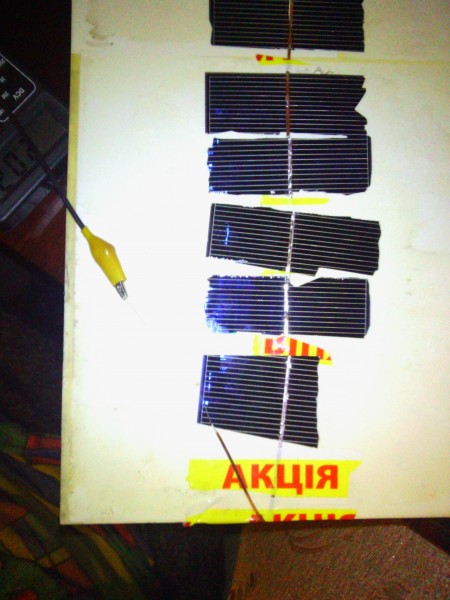

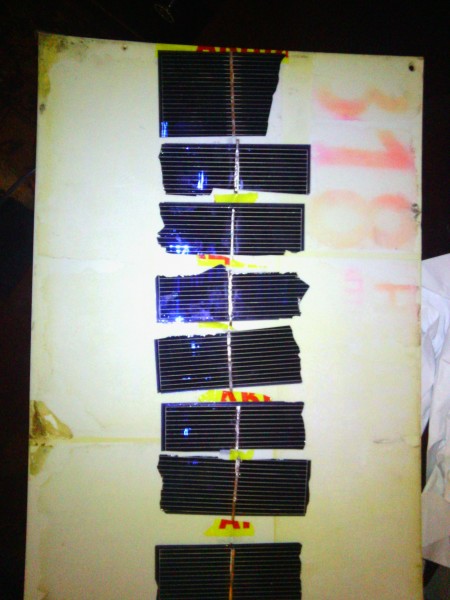

Вот что получилось:

Склеил это всё дело чем попало 😉

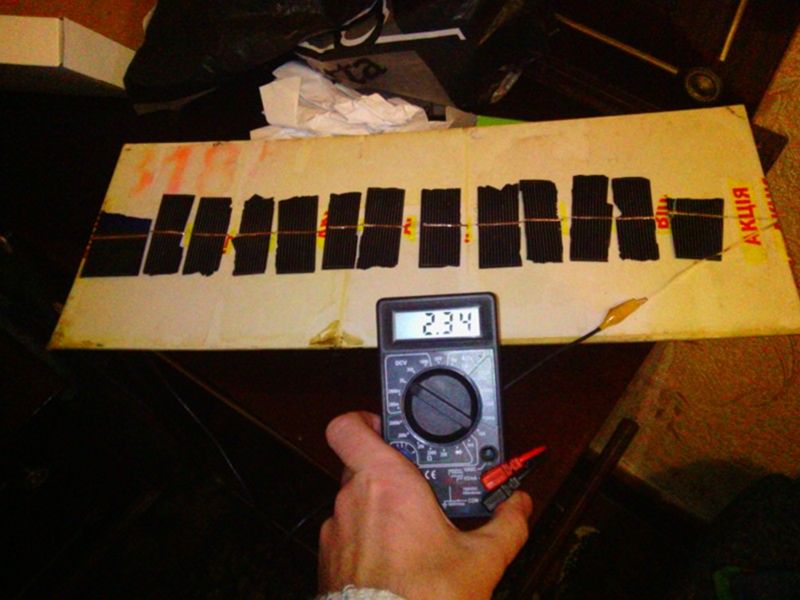

Так как на улице была уже ночь сделал фото при лампе накаливания, ток при коротком замыкании несколько миллиампер…

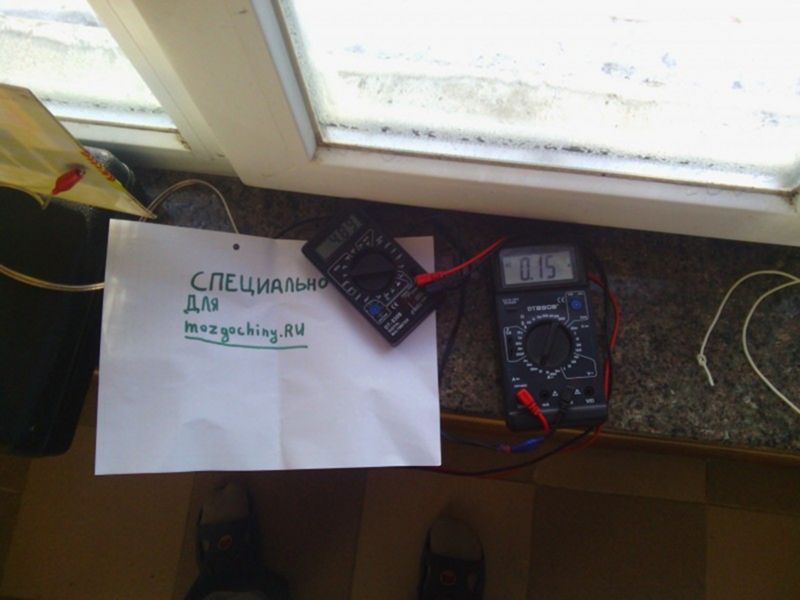

Тестирование:

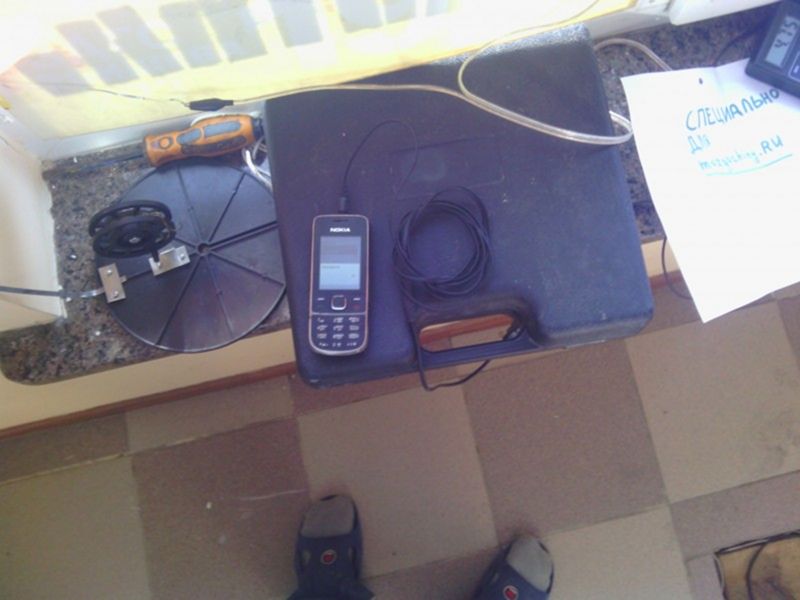

Телефон бодро принялся кушать «солнечное электричество»

Первые 0.74 Вт! Мало, но всё мне обошлось бесплатно, так что дарёному коню…

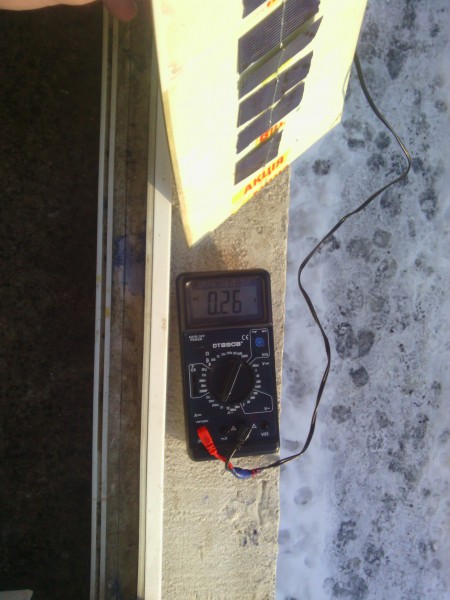

Выставил за окно:

Жаль что тел был полностью заряжен так что зарядить не удалось, снял холостой ход, но думаю 5 Вольт 0.2 А должно выдавать.

Солнышка сегодня не так уж много, думаю 20% ещё можно будет выжать из данной СБ.

На промышленном уровне резка элементов производится лазером… вторую СБ сделаю на уровень лучше, на стекле и думаю не буду прибегать к резке элементов так как хочу использовать вот такой гаджет который преобразует 1-1.5 вольт полученных из двух элементов в 5 вольт что собственно годится для моей цели — самостоятельно заряжать мобильники от солнца в условиях отсутствия электричества.

Правда не уверен, хватит ли мощности ему, но время покажет 😉

Удачи Вам в поделках. Часть 2 не за горами, только это уже будет вполне рабочий прототип.


  • RSS
  • Facebook
  • LiveJournal
  • Добавить ВКонтакте заметку об этой странице
  • Мой Мир
  • В закладки Google
  • Blogger
  • Twitter

21 ответ на Опыт создания солнечной зарядки для телефона в домашних условиях

  1. Я вам просто завидую, вы еще учитесь, а реально можете сделать такое устройство. Я просто пошел и купил себе такую зарядку на солнечных батареях sititek sun-battery duos, а сделать самому просто и не рискую.

  2. солнечные элементы увы у нас не найти) только со светофоров снимать если.у нас такие поставили для пешеходов. но поймают отгребешь по полной)

  3. Кстати, о резке узнал тут http://altaisat.com/forums/index.php?topic=2798.0 (не в целях рекламы)

  4. ну да, за 5 часов BL-5C была полная.

  5. так удалось зарядить или нет?

  6. Вот бы достать мне такой девайс http://solbatcompany.ru/katalog/gadzhety-na-solnechnykh-batareyakh/preobrazovateli-napryazheniya/povyshayuschiy-preobrazovatel-napryazheniya-s-3v-do-5v-tok-1a
    Тогда протестил полностью панель, ато тот инвертор что у меня есть он не рассчитан на ток больше 1 Ампера, а панель выдаёт 2 спокойно…

  7. Это не то 😉

  8. http://i1.imageban.ru/out/2012/12/29/a47b9345c5b600cc97a7179a92b2e901.jpg
    Девайс успешно справился с зарядкой полностью посаженого(даже не включался) телефона, что на фото выше, в период с 10 до 15, могу написать статью, что как и куда, стоит ли?

  9. прикольно нужно попробовать))

  10. Видел в журнале радио статью о солнечной панели калькулятора, там 1,5в получали посредством подключения через небольшую схемку.

    • Я успешно собрал 1.5 Вольтовую панель, тоесть три элемента как на первом фото, и через вышеупомянутый инвертор заряжал телефон не прибегая к резке элементов. Солнце вчера было 15-20 мин толком ничего не удалось замерить…
