Раньше я уже рассматривал солнечные батареи и их важность в статье про садовую лампу. Но то было уже готовое решение.

Сейчас же я расскажу про свой опыт создания светодиодной солнечной батареи своими руками.

Прошу обратить внимание, что статья обозначена символами ƒ↓ (опыт не удался). Перед началом работы люблю смотреть похожие поделки и оценивать у кого что получилось. Вот тема одного форума, где этот вопрос всплыл раньше, но воплотить в жизнь и сделать развёрнутый обзор эффективности светодиодов никто не взялся.

Лично мне, идея пришла совершенно случайно, также случайно как я попал на чужую пару вольным слушателем. Там рассказывали про светодиоды и возможность их использования как фотодиодов. То есть, другими словами, светодиоды тоже преобразуют свет в электричество!

Для начала нужно определить какие светодиоды лучше использовать. Но  сейчас не сезон и тестить под прямыми солнечными лучами не получиться, да и не постоянное это солнце. Что же делать? Забить Забыть до лета? Это не подход мозгочинов и всех самодельщиков))

В дело  вступает галогеновая лампа, купленная в статье про фотостол.

Галогенка выбрана не случайно, а за счет близости к солнечному спектру излучения и большой мощности.

Решил собрать и кое где открутить все светодиоды, которые были в нашей мозгочинской лаборатории.

Для максимальной точности сравнения все светодиоды подносились перпендикулярно и вплотную к центру лампы. Но прежде чем заглянуть в таблицу выберите, основываясь на личных знаниях и опыте, —  какой светодиод выдаёт большее напряжение?   Белый, красный, может инфракрасный?

5 мм Вольт
Зеленый непрозрачный светодиод 1,51
Зеленый прозрачный светодиод 1,48
Ультрафиолетовый светодиод 0,11
Инфракрасный светодиод 0,93
Красный  прозрачный светодиод 1,37
Оранжевый непрозрачный светодиод 1,52
Красный  полупрозрачный светодиод 0,52
Белый светодиод 0,32
3 мм
зеленый непрозрачный светодиод 1,52
зеленый непрозрачный с отражателем !!! 1,57
10 мм
Красный непрозрачный светодиод 1,16

Кто загадывал зелёный, тому  — зачот!

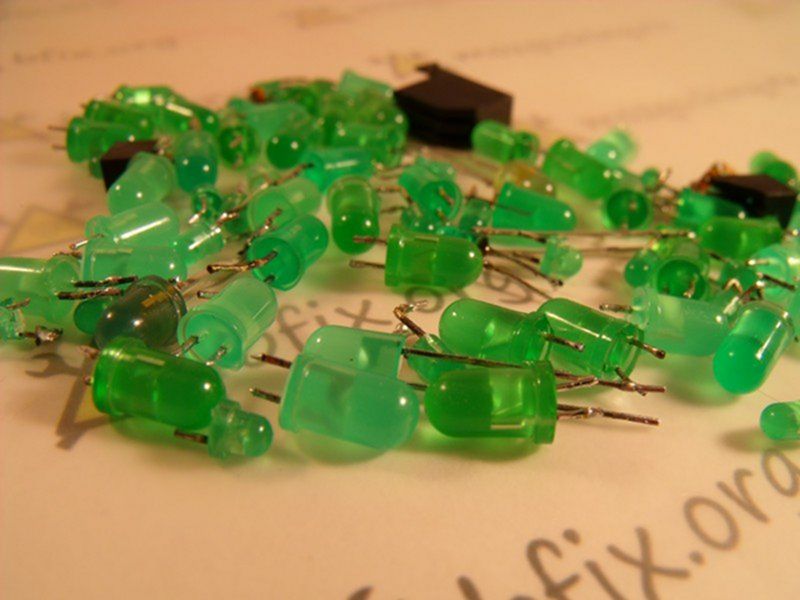

Поэтому выберем все зелёные индикаторные диоды.

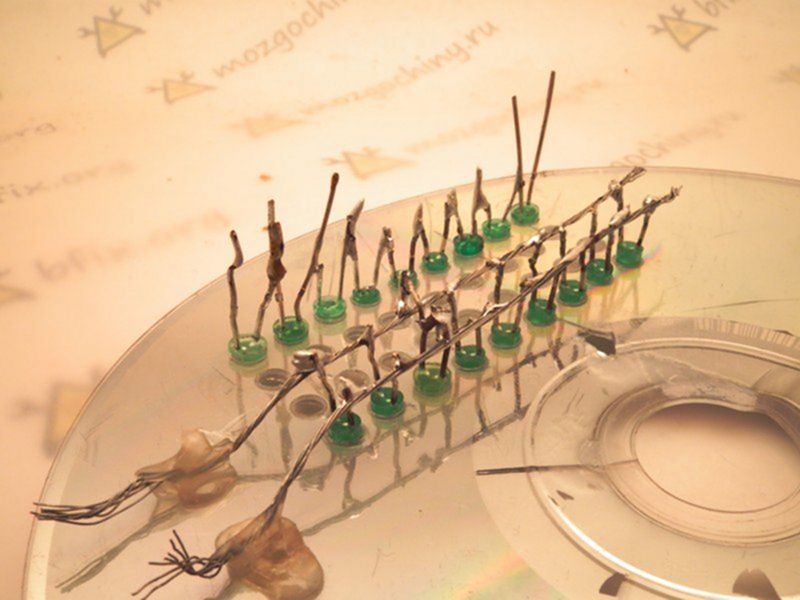

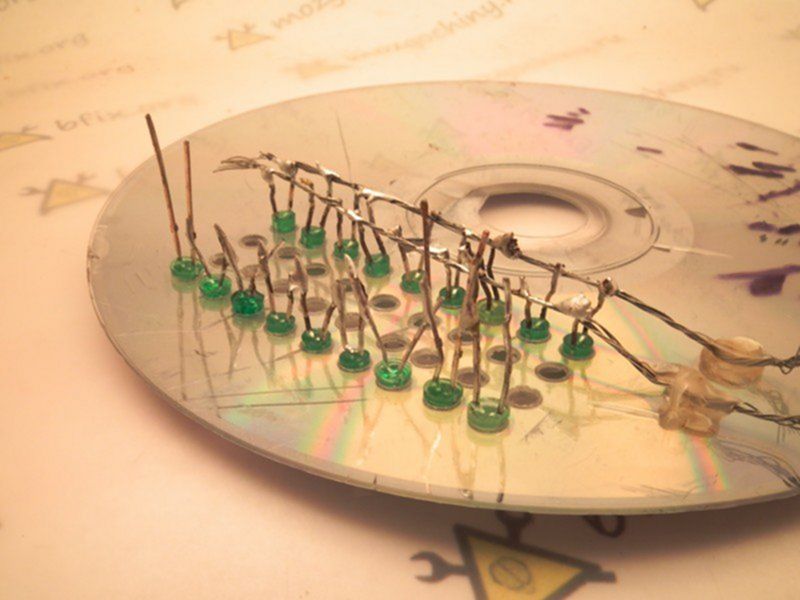

Далее я спаял 9 светодиодов последовательно и еще 9 параллельно, чтобы сравнить эффективность при 2-х видах подключения. Остановился на 3 мм, т.к. они выдают такой же вольтаж, как и светики по 5 мм (ох и бесит меня это слово).







Результаты вышли следующими:

При последовательном подключении всего 1,25 V

и

параллельно 1,56 V. Я ожидал совсем иного. Силу тока измерять не удалось (из за моего мультиметра).  Но я и так знаю, что она там ничтожно мала. Интересно, что при последовательном соединении напряжение только уменьшилось. Может это связанно с тем, что светодиоды частично потребляют энергию, которую сами же конвертируют из света!?



В общем слова профессора (с 1 Ф :)) ) подтвердились и ничего не вышло. Но чтобы убедиться в этом наверняка, я подключил светодиоды к электронному термометру, который питается от 1 полуторовольтовой таблетки. И…. барабанная дробь …

Ничего.(



Epic Fail!

Вывод: площадь p — n  перехода  у светодиодов очень мала (по сравнению с солнечной батареей). Например у модуля в садовой лампе полоска составляет несколько сантиметров.

Так же  светодиод представляет из себя единицу готового изделия, стоимость модуля 100% превысит стоимость солнечных батарей с учетом эффективности. Так что использовать его в данном виде не целесообразно.
