3 полезных поделки из ПВХ труб

3 полезных поделки из ПВХ труб

Приветствую, мозгоинженеры! Трубы ПВХ это аналог Лего для взрослых, поэтому иметь небольшой запас таких труб дома совсем не плохая мозгоидея!

3-poleznyih-podelki-iz-pvh-trub51

3-poleznyih-podelki-iz-pvh-trub1

В данном мозгоруководстве мы своими руками создадим из пластиковых труб три вещи — резак для пеноматериала, ножовку и селфи-палку. Для этого нам понадобятся промышленный фен и пружина для гибки труб.

А еще для создания резака:

  • ПВХ труба и две заглушки к ней
  • нихромовая проволока (я взял 26 калибра)
  • универсальный блок питания (аналогичный использованному мной)
  • два рым-болта
  • термоусадочные трубки, провода и клеммы-шайбы.

Для ножовки:

  • ПВХ труба
  • ножовочное полотно
  • сталистая проволока
  • гроверные шайбы.

А для селфи-палки:

  • ПВХ трубы двух диаметров (одна труба должна довольно плотно входить в другую)
  • сталистая проволока
  • ПВХ заглушка
  • металлический хомут с «барашком»
  • болт соответствующего размера для вашей камеры.

Если представленное видео с процессом этого мозгоруководства не воспроизводится на вашем смартфоне, то переходите по альтернативной ссылке.



Шаг 1: Резак для пеноматериала — гибка трубы

3-poleznyih-podelki-iz-pvh-trub2

3-poleznyih-podelki-iz-pvh-trub3

3-poleznyih-podelki-iz-pvh-trub4

3-poleznyih-podelki-iz-pvh-trub5

Прежде чем нагревать пластиковые трубки всегда надевайте РЕСПИРАТОР!

Берем пружину для гибки и помещаем ее в ПВХ трубу. Нагреваем место будущего сгиба и осторожно сгибаем ее. Повторяем мозгопроцедуру до тех пор, пока труба не примет нужную форму.



Шаг 2: Резак для пеноматериала — отверстия для проводов

3-poleznyih-podelki-iz-pvh-trub6

3-poleznyih-podelki-iz-pvh-trub7

Обрезаем лишнее и высверливаем отверстия под провода питания.



Шаг 3: Резак для пеноматериала — отверстия в заглушках

3-poleznyih-podelki-iz-pvh-trub8

3-poleznyih-podelki-iz-pvh-trub9

3-poleznyih-podelki-iz-pvh-trub10

В ПВХ заглушках высверливаем отверстия под рым-болты, вставляем сами мозгоболты, к проводам крепим клеммы и закрепляем их на рым-болтах. А затем надеваем заглушки на концы подготовленной трубы.



Шаг 4: Резак для пеноматериала — блок питания

3-poleznyih-podelki-iz-pvh-trub11

3-poleznyih-podelki-iz-pvh-trub12

3-poleznyih-podelki-iz-pvh-trub13

Берем источник питания (я использовал универсальный блок питания) и к его выхода припаиваем провода самоделки, полярность при этом не имеет значения, а для изоляции соединения, да и для аккуратного вида, используем термоусадочные трубки. Подготовленные провода питания приклеиваем на входе к трубке черным горячим клеем.



Шаг 5: Резак для пеноматериала — доработка ручки

3-poleznyih-podelki-iz-pvh-trub14

Для большей надежности трубки мозгоручки склеиваем между собой.



Шаг 6: Резак для пеноматериала — нихромовая струна

3-poleznyih-podelki-iz-pvh-trub15

Между рым-болтами натягиваем нихромовую проволоку. Вследствие того, что трубка мозгоподелки упругая, натянутая проволока будет всегда в натянутом положении - и в нагретом, и в холодном состоянии.



Шаг 7: Резак для пеноматериала — настройка

3-poleznyih-podelki-iz-pvh-trub16

3-poleznyih-podelki-iz-pvh-trub17

3-poleznyih-podelki-iz-pvh-trub18

Путем регулировки блока питания настраиваем нужный уровень накала струны. И теперь данной самоделкой можно резать пеноматериал словно масло.

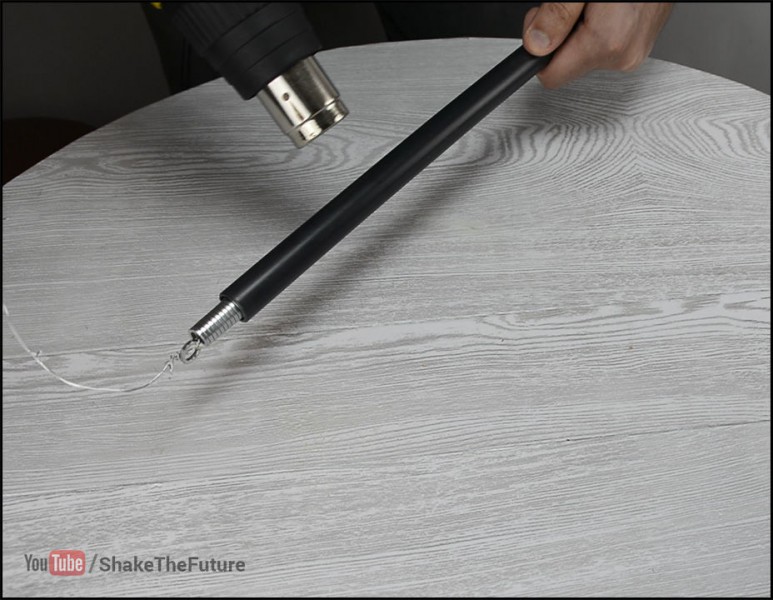

Шаг 8: Ножовка из ПВХ — придание формы

3-poleznyih-podelki-iz-pvh-trub20

3-poleznyih-podelki-iz-pvh-trub21

3-poleznyih-podelki-iz-pvh-trub22

3-poleznyih-podelki-iz-pvh-trub23

В трубку вставляем пружину и разогреваем место сгиба. Далее загибаем ПВХ трубу до получения нужной формы в виде буквы «С».



Шаг 9: Ножовка из ПВХ — струна для витков

3-poleznyih-podelki-iz-pvh-trub24

3-poleznyih-podelki-iz-pvh-trub25

В трубу будущей мозгоножовки вставляем пружину меньшего диаметра, место изгиба обматываем сталистой проволокой, концы которой фиксируем, так я прикрепил их к столу.

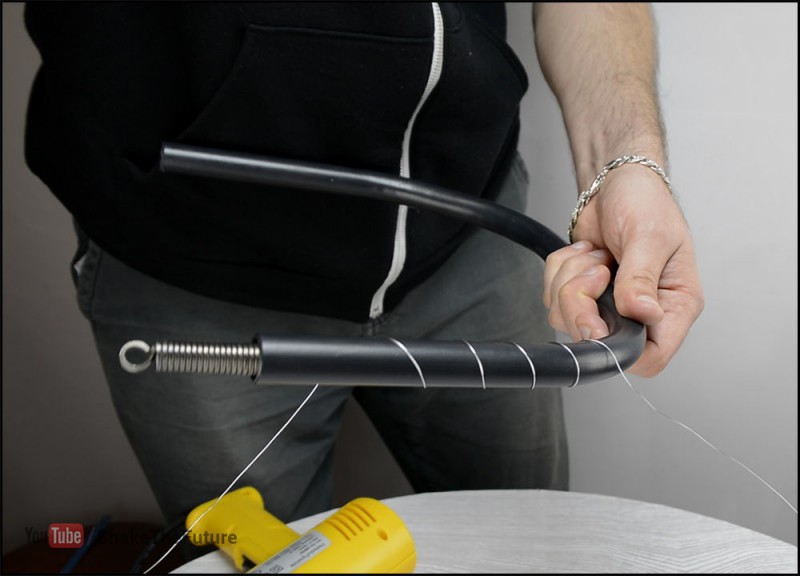

Шаг 10: Ножовка из ПВХ — витки

3-poleznyih-podelki-iz-pvh-trub26

3-poleznyih-podelki-iz-pvh-trub27

3-poleznyih-podelki-iz-pvh-trub28

3-poleznyih-podelki-iz-pvh-trub29

Чтобы концы заготовки ножовки не расходились при нагревании трубы скрепляем их изолентой. Далее нагреваем участок обмотанный проволокой и создаем натяжение проволоки, чтобы сформировались витки. Я после остывания трубы сместил намотанную проволоку и повторил процедуру.

Те же действия повторяем с другого конца мозгозаготовки.



Шаг 11: Ножовка из ПВХ — вырезы под полотно

3-poleznyih-podelki-iz-pvh-trub30

3-poleznyih-podelki-iz-pvh-trub31

Подрезаем концы до нужной дины, а затем делаем в них вырезы для последующей установки ножовочного полотна.



Шаг 12: Ножовка из ПВХ — полотно

3-poleznyih-podelki-iz-pvh-trub32

3-poleznyih-podelki-iz-pvh-trub33

3-poleznyih-podelki-iz-pvh-trub34

Вставляем ножовочное лезвие, и все, ножовка-самоделка готова.

Так же как и с резаком, полотно будет туго натянуто.



Шаг 13: Селфи-палка — витки

3-poleznyih-podelki-iz-pvh-trub35

3-poleznyih-podelki-iz-pvh-trub36

3-poleznyih-podelki-iz-pvh-trub37

На одном конце трубки-заготовки для селфи-палки формируем завитки.



Шаг 14: Селфи-палка — прорези

3-poleznyih-podelki-iz-pvh-trub38

На другом конце заготовки делаем 4 прорези.



Шаг 15: Селфи-палка — маленькая трубка

3-poleznyih-podelki-iz-pvh-trub39

3-poleznyih-podelki-iz-pvh-trub40

В трубке меньшего диаметра высверливаем сквозное мозгоотверстие. Затем этот конец нагреваем и «расплющиваем» его.



Шаг 16: Селфи-палка — фиксирующий винт

3-poleznyih-podelki-iz-pvh-trub41

3-poleznyih-podelki-iz-pvh-trub42

3-poleznyih-podelki-iz-pvh-trub43

В тисках зажимаем выбранный болт и надеваем на него ПВХ-колечко, которое затем нагреваем феном и с двух противоположных сторон сжимаем двумя плоскогубцами, тем самым создавая фиксирующий камеру винт в форме буквы «Т».



Шаг 17: Селфи-палка — монтаж винта

3-poleznyih-podelki-iz-pvh-trub44

3-poleznyih-podelki-iz-pvh-trub45

В отверстие «расплющенного» конца вставляем винт, он будет фиксировать камеру на мозгоподелке. Я еще решил согнуть этот конец, чтобы камера располагалась под прямым углом.



Шаг 18: Селфи-палка — соединение трубок

3-poleznyih-podelki-iz-pvh-trub46

3-poleznyih-podelki-iz-pvh-trub47

Хомут-«барашек» окрашиваем в цвет трубок и надеваем его на конец большой трубки, затем вставляем в этот конец с прорезями трубку меньшего диаметра. Такая конструкция позволяет регулировать длину селфи-поделки.



Шаг 19: Селфи-палка — заглушка

3-poleznyih-podelki-iz-pvh-trub48

3-poleznyih-podelki-iz-pvh-trub49

3-poleznyih-podelki-iz-pvh-trub50

И последний штрих — приклеиваем на свободный конец большой трубки селфи-палки белую заглушку.

На этом все, удачи в создании ваших мозгоподелок!
