Как за 20 минут сделать крутой шлем виртуальной реальности v.3.0

Привет, друзья самоделкины! Это моя вторая статья для печатного журнала (после самодельного USB бэт-сигнала). Увы, в оригинале она туда не попадёт, так что могу выложить её в первозданном виде.

Сегодня мы делаем очки виртуальной реальности для нашего смартфона!



Создав их мы сможем наслаждаться играми и фильмами в формате 3D прямо у себя дома!





Нам понадобятся:

  • Термопистолет;
  • Инструмент для вырезания (лазер, лобзик, канцелярский нож или скальпель).



Материалы:

  • 2 линзы D25 мм с фокусным расстоянием 45 мм (http://got.by/2lcumx);
  • Картон 3-5 мм или фанера 4 мм толщиной;
  • 1 широкая резинка длиной 25 см;
  • 5 резинок для денег.

Какой материал использовать – выбирайте сами! Для тестов я вырезал ножиком версию и из плотного картона и из фанеры, воспользовавшись лазерным станком.

Сперва качаем чертёж отсюда: bfix.org/vr (начертил специально для вас, друзья).

Затем аккуратно вырезаем все детали!







Your ads will be inserted here by

Easy AdSense Pro.

Please go to the plugin admin page to paste your ad code.

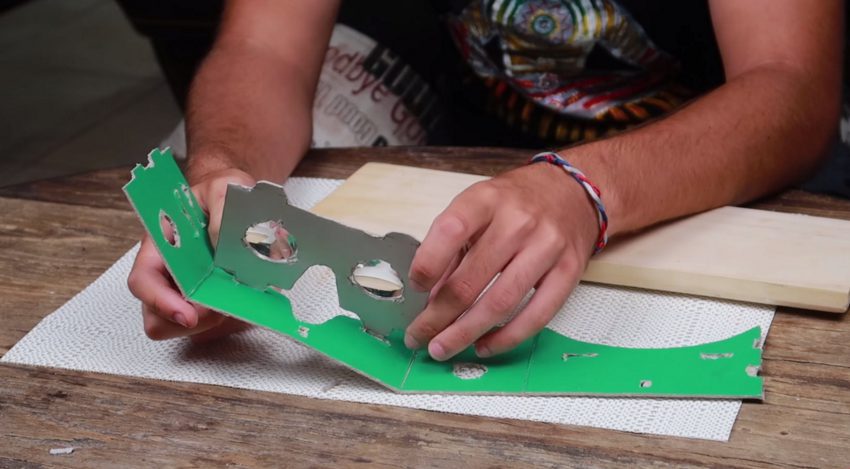

И собираем буквально за 90 секунд!



Внимание

Очень важно! Вставить линзы выпуклой стороной к экрану телефона и закрепить их термоклеем! При использовании линз, несовместимых с Google Cardboard 2.0 вы рискуете подпортить зрение из за перенапряжения глаз и нечёткой картинки!



Как сделать очки виртуальной реальности своими руками



Широкую резинку крепим уже без клея, используя пазы.

3 канцелярских резиночки нам нужны для сборки корпуса очков, а 2 для крепления телефона.





Готово! Пару приложений для теста самодельных VR очков можете скачать по этой ссылке: bfix.org/vr.



Эта конструкция имеет такие плюсы:

  • Нажимайте кнопки не вынимая телефон из шлема VR через боковые отверстия для пальцев;
  • Благодаря быстрому и удобному креплению можете даже не снимать защитный чехол телефона;
  • Большие линзы обеспечивают большой угол обзора и поддержку больших диагоналей;
  • Удобное крепление для головы и эргономичный корпус.



БлагоДарю за внимание и до встречи на оффлайн мастер-классах!

 Автор – Станислав Самоделкин (Создатель сообщества МозгоЧины для кулибиных и домашних умельцев).
